Водяная рубашка для печи Булерьян
Идеально подойдет для дома или загородного жилья печь с водяным контуром. Водяная рубашка или контур – устройство для обогрева достаточно большого помещения, при котором дополнительная тепловая энергия выделяется за счет активной циркуляции нагретой воды в теплообменных системах. Таким образом, характеристики КПД такого типа печи значительно увеличиваются.
Рассмотрим кратко устройство с водяным контуром, выполненное своими руками. Для такой конструкции корпус цилиндрической формы состоит из двух уровней. В нижнем уровне располагается топка для розжига топлива и поднятия температуры до определенного уровня. Верхний уровень служит для дожигания и древесного газа.
Основная задача – нагреть воду. Устройство оборудовано таким образом, что 10% энергии распределяется на отопление, а 90% – на нагрев воды. Нагретая вода поступает в отопительную систему помещения – в батареи, заменяя ГВС и обеспечивая комфортную температуру жилья.
Важно обеспечить герметичность контура, можно также поместить сверху конструкции металлический лист, полностью прикрыв печь. Данное устройство послужит аналогом плиты
Печь булерьян с водяным контуром
На фото видно, что трубки для воздушного отопление заварены и к ним подведено водяное.
До недавнего времени, автономное отопление имело локальный характер нагрева. Оно распространяло тепло лишь в одной комнате и не могло использоваться на территории ванной, кухни, других небольших помещений. Ситуация изменилась после того, как была создана печь булерьян с водяным контуром. При создании печи можно использовать два варианта подключения водяного контура.
1 — можно задействовать все трубки воздушного отопления и сделать печь только под водяное отопление. 2 — использовать только часть трубок и тем самым сделать комбинированное отопление помещения. Так же вы можете просто подвести дополнительный контур. Печи с водяным контуром имеют следующий принцип работы – они:
- Присоединяются к системе водоснабжения;
- Принимают воду (для этих целей рекомендуется использовать стальные трубки с толщиной 6 мм и больше) и нагревают ее до высоких температур;
- Перекачивают воду по батареям, равномерно распределяя тепло во всех помещениях дома.
Важно – булерьян с водяным контуром может использоваться и в тех зданиях, которые не имеют доступа к центральному водоснабжению. Для его автономной работы необходимо:
- Установить батареи и соединить их с печью;
- Создать источник водоснабжения (при помощи шлангов, насоса, колодца или скважины);
- Обеспечить перекачку воды по батареям (при помощи насоса и других устройств).
Булерьян с водным контуром устанавливается в следующих ситуациях:
- Дом лишен доступа к центральной системе отопления;
- Здание состоит из нескольких этажей или комнат, которые невозможно прогреть обычной печью;
- Высокая стоимость отопления и низкая цена на твердое топливо в регионе;
- Постоянные проблемы с работой центрального отопления.
Важно — использование булерьяна с водным контуром разрешено на официальном уровне
Производитель всегда указывает максимальную мощность устройства. Если вам предлагают печь, способную обогреть площадь в 200 квадратных метров, делите ее эффективность на 2. Ведь вы не станете дважды в день загружать топку под завязку. Да и ее непрерывное использование на максимальных температурах ускорит износ оборудования.
Помните о том, что высокая эффективность булерьяна обеспечивается зольником и шибером. Без них, печь попросту не способна использовать энергию древесных газов. А значит – почти не отличается от обычной буржуйки. Также вам понадобится утеплить дымоход, ведь при растопке печи, газы имеют настолько низкую температуру, что они могут оседать на поверхности дымохода в виде конденсата.

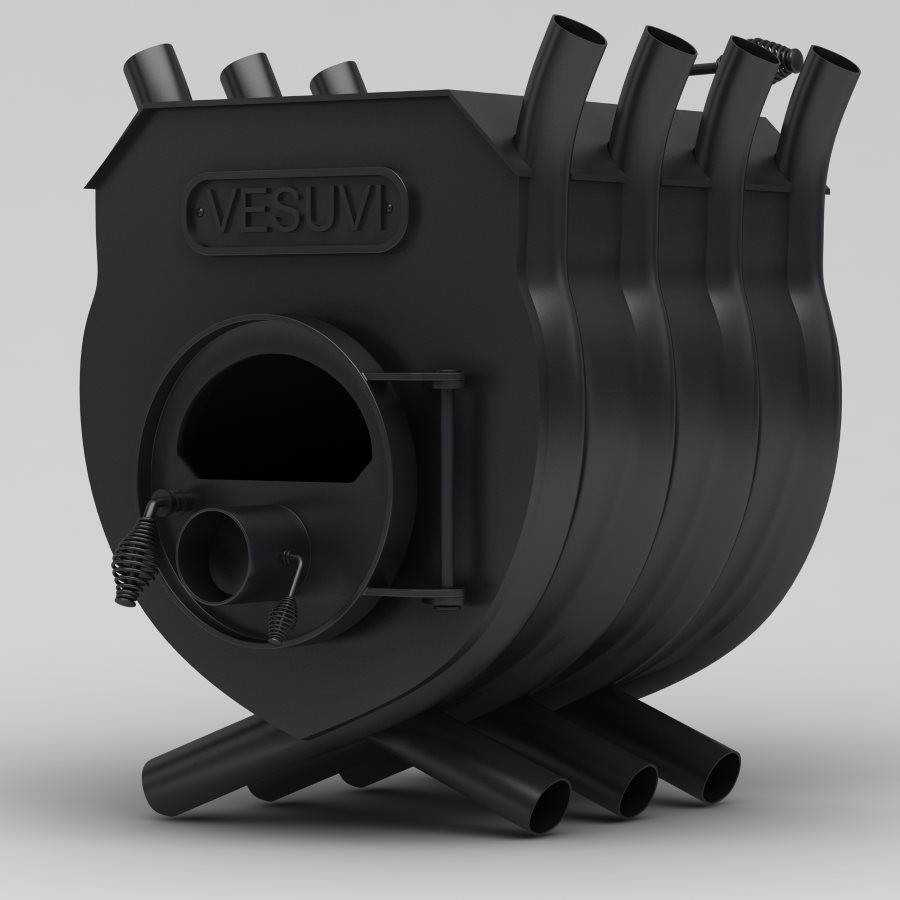

Различные виды

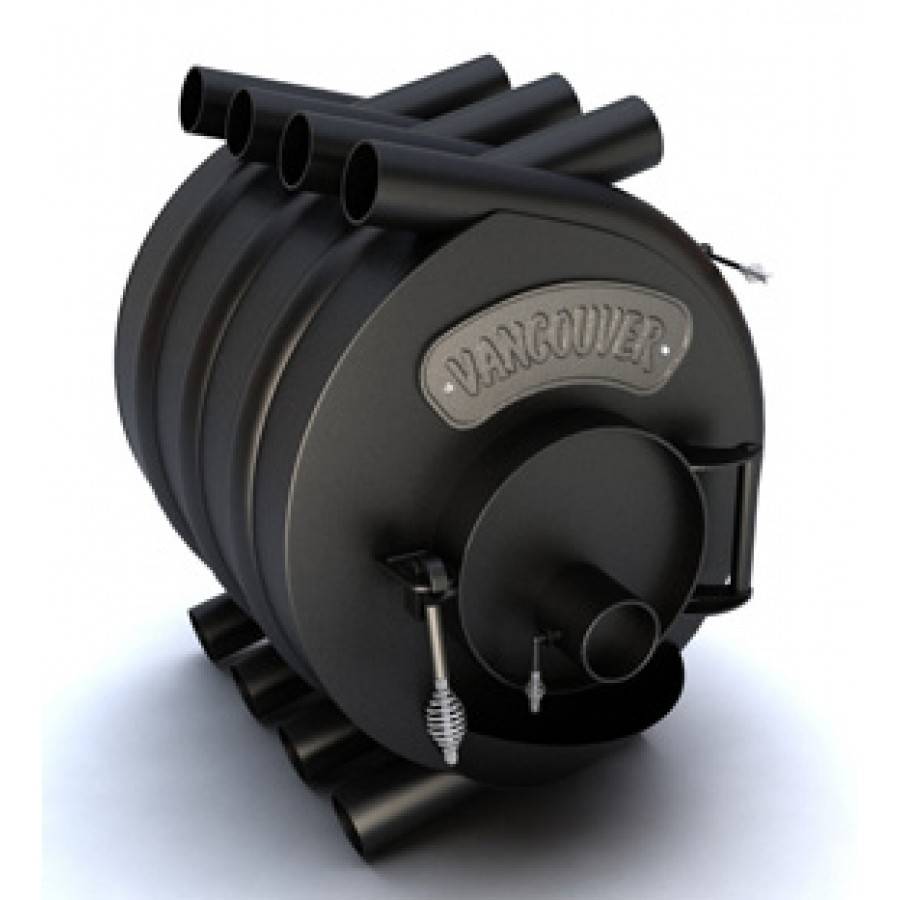

«Булерьян»
Одна из популярных разновидностей таких устройств печей канадского производства.Он имеет форму, похожую на бочку и сделан из стали. Топка имеет два яруса. Сборник золы в этой конструкции не предусмотрен. Имеются воздуховоды.
Последнее обстоятельство позволяет отапливать соседние помещения.
Такие печи могут работать в одном из двух режимов:
- Режим растопки.
- Режим длительного горения.
В первом случае речь идёт о первых полчаса работы. В это время происходит разогрев печи и окружающего пространства. Одна закладка способна гореть до 12 часов. Особые требования предъявляются к сухости дров, закладываемых в топку. В этом типе печей, генераторный газ сгорает не полностью. Также, есть необходимость обеспечить утепление дымохода.
«Бренеран»
Она во многом похожа на описанный выше канадский бренд. Но есть и некоторые отличия. Для того, чтобы провести отопление в соседние помещение, на конвекционные трубы нужно надеть специальные алюминиевые рукава.
Но при их использовании происходит существенная утечка тепловой энергии. Существует альтернативный вариант. Для этого, нужно приобрести специальный кожух, который уменьшит теплопотери. Но его стоимость примерно соответствует стоимости самой печи. На дымоходе предусмотрено устройство для сбора конденсата. К сожалению, его нельзя сделать полностью герметичным.
С другой стороны, производится множество разновидностей печей этой марки. Для каждой конкретной ситуации вполне возможно подобрать печь подходящего объёма. В отличие от канадской модели, здесь можно использовать различные виды твёрдого топлива.
Также, есть возможность подключить водяное отопление. Но в последнем случае, время длительного горения будет сокращено из-за дополнительных затрат на прогрев воды.
“Профессор Бутаков”
Ещё одна достаточно известная отечественная марка. Она отличается более продуманным внешним видом. Здесь используются колосники (решётка, на которой находится горящее топливо).
Конвекционные трубы здесь гораздо более эффективны, чем в предыдущем типе печей. Конденсат при горении стекает в печь и полностью сгорает. При установке, необходимо ставить такую печь на специальный постамент. Длительное горение менее предположительно, чем в канадских печах. Связано это с использованием колосников.
Можно ли обложить кирпичом и как это сделать?
Устройство защитного кожуха для печи — трудоемкий, затратный процесс. Можно обложить конвекционную печь кирпичом. У такого способа есть очевидный минус – любые преграды препятствуют свободной конвертации воздуха.
Два простых способа этого избежать:
- Отверстие под топку должно находится на 40 см выше пола.
- Обязательно оставляйте достаточное количество отверстий, чтобы обеспечить циркуляцию воздуха.
Обкладка печи кирпичом, с точки зрения увеличения КПД, бесполезна. Кирпич не будет аккумулировать тепло. Периодически придется добавлять топливо, чтобы поддерживать пиролиз в печи. Иначе помещение быстро остынет. Традиционная печь прогорает, но потом еще несколько часов отдает накопленное тепло. Булерьян остывает сразу.
Облицовка кирпичом – чисто архитектурный прием, который позволяет наиболее удачно вписать конвекционную печь в интерьер жилого помещения. С помощью кирпича удобно стилизовать печь под камин. Это преобразит интерьер, сделает его более роскошным и пафосным. Благодаря отделке, дизайнер может сделать камин центром композиции.

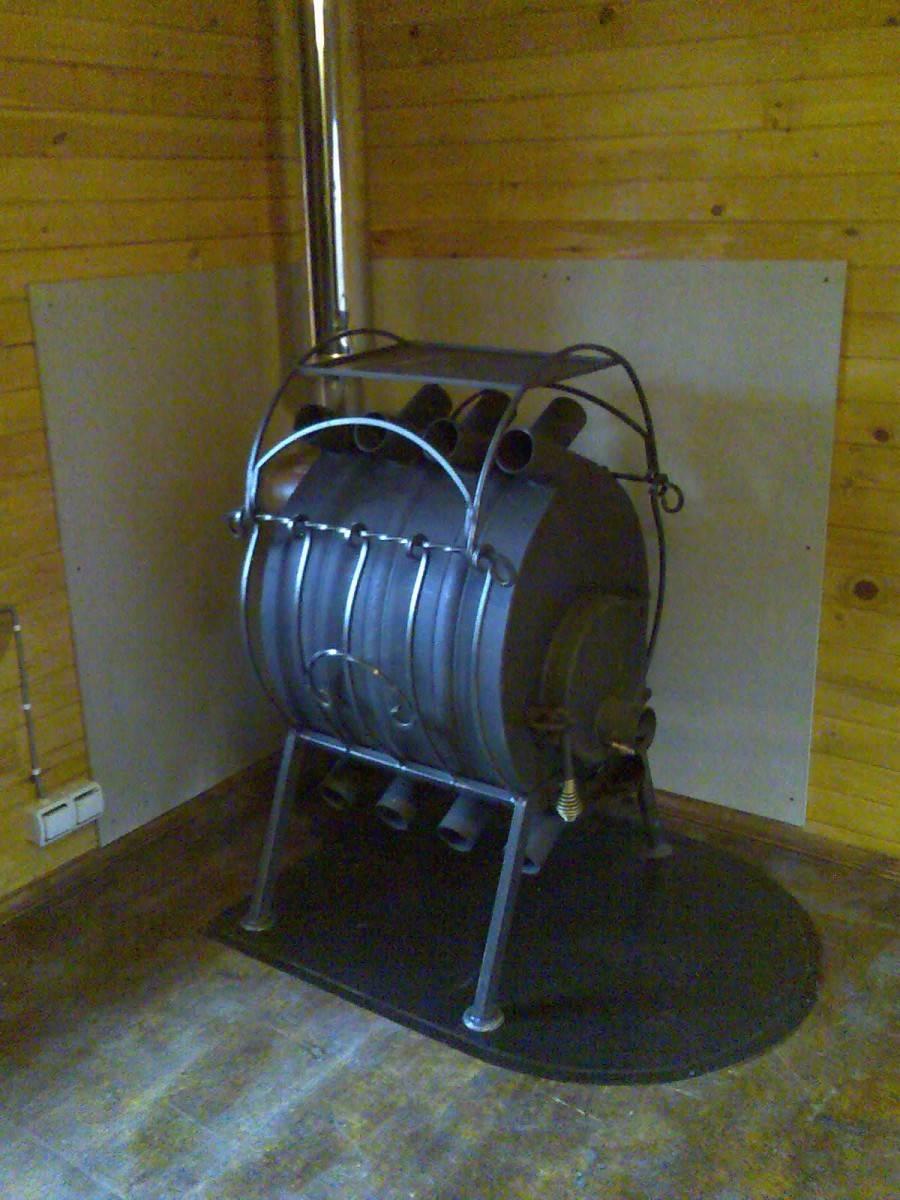

Как установить булерьян
Основные этапы установки обогревателя булерьян
- выбираем место установки печи-главное обеспечить свободную конвекцию воздуха для лучшего прогрева помещения.
- котел в процессе работы сильно нагревается, нужно обеспечить пожаробезопасное место для него.
- под котлом и перед топкой необходимо во избежание возгорания положить на пол металлический лист.
- устанавливать печь рекомендуется не ближе 30 см к стене и с расстоянием до мебели и других предметов не менее 60 см.
- если котел располагается в углу помещения,то желательно стены защитить пожаробезопасными материалами(металл, камень, кирпич).
ставим печь булерьян:20 см от пола для естественной конвекции воздуха, для этого монтируем подставку.
Подставка под котел булерьян
Устройство дымохода
Типы монтажа дымохода:один из них-классический(либо традиционный). Этот способ монтажа используется на начальном этапе строительстве помещения. Труба дымохода располагается вертикально, проходит через все перекрытия.
Типы устройства дымохода
Этот способ исключает горизонтальное расположение каких либо узлов. Второй способ применяется в любое время,на любом этапе строительства помещения, даже после полного завершения постройки. Этот метод называется коаксильный, по сравнению с традиционным работает более эффективно, так как обеспечивает качественный вывод продуктов горения и является менее пожароопасным.
Разводка тепла по комнатам дома
Для наиболее эффективного использования печи булерьян, чтобы обогреть не одно помещение, а несколько или полностью дом, к теплообменным трубам идущим от печи можно присоединить гофротрубы.
Гофротрубы разводятся по комнатам
Трубы соответственно разводятся через стены помещений, если нужно через перекрытие. В комнатах устанавливаются декоративные решетки для приёма теплого воздуха.
Разводка тепла по комнатам в большом доме
Однако следует учесть, что воздух на выходе из печи имеет довольно высокую температуру, при проведении труб через перегородки и перекрытия нужно соблюсти условия, которые предусмотрены для устройства дымоходов. Ниже на фото показаны несколько вариантов разводки.
Разводка тепла от общего короба
Для разводки используют оцинкованные или гофротрубы.
Эффективная разводка тепла по комнатам
Улучшаем дизайн печи
Булерьян отделка камнем
Очень часто булерьян является элементом дизайна, в особенности если речь идет о загородном доме или доме в стиле шале.

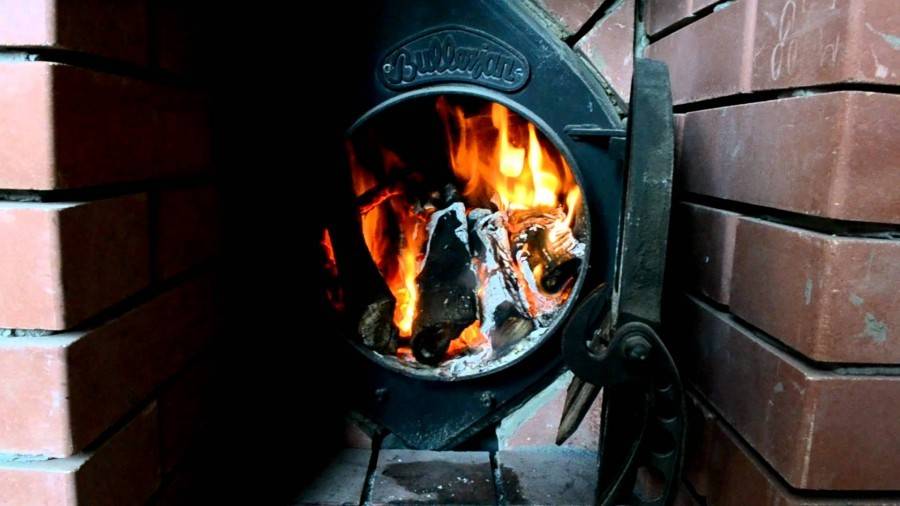

Экран из кирпича для печи булерьян
Но если идет речь о самодельном устройстве, его эстетические параметры конечно же уступают изделиям выполненным на производстве.

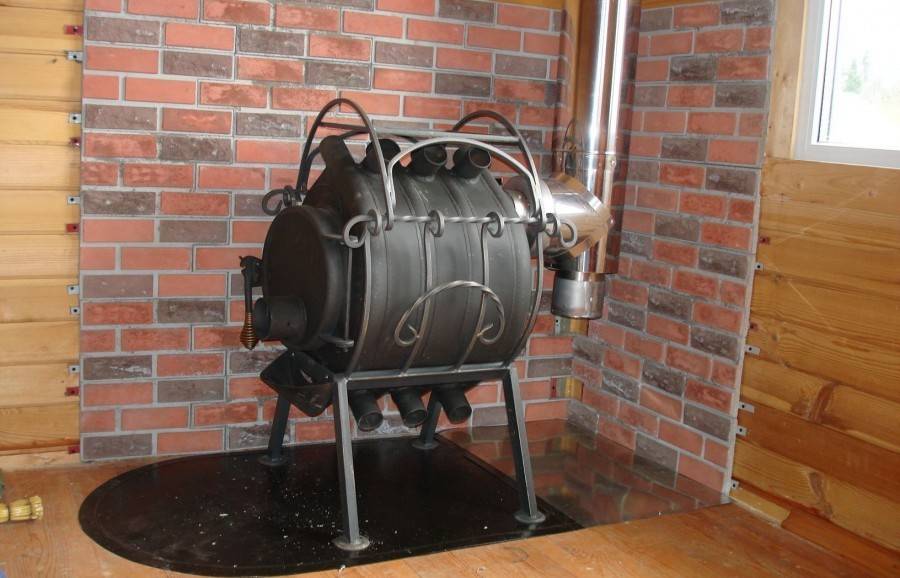

Булерьян в интерьере загородного дома
Наиболее удачным способом декорирования является использование кирпича или декоративного камня.
Булерьян в интерьере
Для этого совсем не обязательно печь полностью обкладывать кирпичем, достаточно будет оформить стены вокруг котла или сделать фоновую стену-ширму, позади которой будет сама печь.
Оформление печи булерьян
На фотографиях представлены интересные варианты дизайна для нашего обогревателя.
Котел булерьян в загородном доме
Устройство печи Булерьян
Печь изготовлена из металла. Устройство Булерьяна включает в себя конвектор, изготовленный из труб большого диаметра, люк для загрузки топлива, инжекторные трубки и заслонки.
Конвектор представляет собой металлические трубы, изогнутые в виде дуг. Они устанавливаются вертикально и соединяются между собой в месте пересечения. Таким образом, между внутренними поверхностями труб образуется топка. Воздушная масса поступает с нижней части конвектора. При нагреве воздух смещается вверх.
Так устроена печь
Внутри топки располагается перегородка. Она необходима для образования вторичной камеры, в которую воздух попадает через инжекторные трубки.
В ней происходит дожигание продуктов, образовавшихся в результате пиролиза. Такая конструкция топки повышает коэффициент полезного действия печи.
Люк для загрузки дров оборудован жароустойчивым стеклом. Это дает возможность следить за процессом горения. В нижней части дверцы располагается поддувало.
Сам котел можно расположить в кожухе. Источник фот: ecoteplo.pro
Оно оборудовано заслонкой для регулировки потока воздуха, подаваемого в топку. Плотное прилегание люка к корпусу Булерьяна обеспечивает запорный механизм.
Задняя часть печи оборудована дымоходом. Он необходим для отведения продуктов горения в атмосферу. Дымоход оснащен заслонкой, регулирующей тягу.
Размеры
Габаритно массовые параметры печи буржуйки Булерьяна отличаются в зависимости от её мощности. На рынке представлены компактные изделия для обогрева помещений небольшого объема. Более мощные модели имеют увеличенные габариты и вес.
Отличия от печи Бренеран
Котел российского производства изготавливается по лицензии немецкой компании. Принцип действия печей Булерьян и Бренеран не отличается. На некоторых моделях отечественного производства люк для загрузки топлива изготавливается без смотрового окна.
Твердотопливный котел Булерьян может быть оснащен защитным экраном. Он исключает риск получения ожогов при прикосновении к печи.
Основные положительные параметры конструкции
https://youtube.com/watch?v=zKA7kgImfnY
Данная дровяная печь обладает многими плюсами:
- установка оборудования считается простой и быстрой, поэтому можно даже реализовать все этапы своими руками, что существенно снижает затраты на этот процесс;
- показатель теплоотдачи является очень высоким, поэтому булерьян является эффективным и надежным оборудованием;
- при работе конструкции не сжигается кислород в помещениях;
- дымоход создается из участков трубы, которые должны быть подходящими для этого вопроса, а соединения между ними должны быть герметичными и прочными;
- данная печь может применяться не только на даче или в бане, но и даже в частном доме, заменяя полноценное отопление различными системами, подключаемыми к центральным коммуникационным магистралям.
К минусам можно отнести необходимость постоянного присутствия человека, который должен поддерживать горение с помощью топлива
Также, хотя печь создается достаточно просто, важно знать, из каких элементов она состоит, при этом их важно правильно и грамотно выбрать, чтобы они великолепно справлялись с поставленными задачами, а также прослужили очень долго, в соответствии с поставленными задачами. Особенно много внимания необходимо уделять дымоходу, поскольку при неправильном его выборе и монтаже можно ожидать того, что в жилые помещения будут проникать газы от горения
Как правильно установить
Для подключения печи своими руками необходимо подготовить негорючее основание, которое будет на 300 мм выступать за периметр печи. Подойдет конструкция из четырех рядов кирпичей, уложенных плашмя. Для соединения используется раствор из глины.
Иногда в качестве подставки делают конструкцию из металлических труб высотой до 300 мм. Перед печью в обязательном порядке следует разместить лист металла 500х700 мм.
Также требуется соблюдать расстояние до стен. Его величина зависит от материала, из которого изготовлена стена. Например, при использовании деревянных неоштукатуренных поверхностей требуется отступ не менее 1000 мм, для одинарной кладки из кирпича – более 500 мм, для двойной кладки – свыше 300 мм.
Для бетонной конструкции установлены минимальные требования 60 мм. Также возможен и металлический дымоход. Труба обустраивается высотой не менее 4 м и с сечением от 120 мм.
Выводить дымоход можно через крышу или стену. При первом варианте требуется правильно провести его через перекрытие и кровлю с минимальной высотой над коньком 500 мм.
Печь Булерьян является достаточно эффективным и безопасным способом обогрева помещений жилого и производственного типа. Вы можете подобрать нужную модификацию агрегата в зависимости от требований по температурному режиму с учетом планировки дома.
А для обогрева нескольких комнат достаточно соорудить воздуховоды и тепловую камеру или приобрести модель с водяным контуром.
Как работает печь Булерьян?
Печку Булерьян часто сравнивают с буржуйкой и обычной дровяной печью длительного горения. Можно сказать, что устройство взяло в себя элементы и от того, и от другого.
Работа печи основана на принципе конвекции. К объемной вторичной камере, в которой происходит процесс сжигания дров, подведены трубы для теплообмена. Принцип их действия очень прост. Холодный воздух поступает в трубу у основания печи Булерьян, а затем выходит уже разогретым в верхней части конструкции.
Корпус печи может быть двух форм. Для небольших помещений чаще всего изготавливают цилиндрические печи Булерьян. Для большой отопительной площади печь приобретает каплевидную форму. На конструкции снаружи размещаются трубы. Чтобы теплоотдача была максимальной, они впаяны в конструкцию и выступаю всего на одну треть.
Принцип работы печи Булерьян
Топка печи состоит из трех частей. Снизу топки размещается колосник или огнеупорная сетка. Они могут быть выполнены из чугуна или стали толщиной не менее 4 миллиметров. В верхней части топки присутствует специальное отделение. Оно получается благодаря перегородке, для изготовления которой используется стальной лист. Этот отсек называют также вторичной камерой. В ней происходит догорание газов, которые выделяются в процессе жжения древесины. Сгорания топлива в самой печи не является полным. Выделяемые продукты горения переходят в дымоход. Длина дымохода – около 1 метра. Процесс горения за счет этой части печи становится более медленным, продукты горения остывают. Дымоход делается изогнутым, в нем стоит экономайзер. Благодаря такому устройству происходит вторичное выгорание газов. Такое строение печи увеличивает теплоотдачу, по сравнению с другими печками, на 20%.
Процесс горения дров регулируется при помощи шибера. Шибер – это заслонка возле выхода из топки, которая регулирует интенсивность тяги. Она крепится к трубе при помощи специального металлического стержня. На дверце, изменяя положение шибера, можно регулировать интенсивность работы печи.
Схема печи Булерьян
Печи Булерьян достаточно, чтобы отопить помещение в 100 м3. Для этого понадобится не более 3 часов. Большие конструкции печи Булерьян подходят даже для отопления больших помещений, до 400 м3. Не каждая печь способна справиться с такой задачей.
Поддерживать тепло также не составит труда. Булерьян – это экономичная печь, которая требует закладки дров всего два раза в сутки.
Принцип работы
Этот прибор отопления работает следующим образом: холодный воздух с пола, поступая в расположенные внизу патрубки, проходит через элементы, расположенные на топке.
Нагреваясь, он выходит из верхних патрубков и равномерно отапливает строение. Через 10-15 минут после растопки конструкции воздух в системе нагревается до 100-120 °С.
Отличия от печей других видов
В отличие от классических приборов отопления, котлы бренеран забирают воздух для дожигания из топки. Для вторичных воздушных масс отдельных продухов нет. Количество воздуха автоматически меняется в зависимости от вида топлива и режима работы топки.
Вторая изюминка печи булерьян заключается в особенностях конструирования ее топки. Батареи труб теплообменника сделаны таким образом, что на 2/3 они утопают в криволинейных стенках топки. Благодаря этому до 70% тепла, выделяющегося в топочном пространстве в режиме тления, отдаются в воздух трубочной системы. 10% тепловой энергии распределяются по металлическому телу прибора и также обогревают воздух.
Топливо
Отапливать котел можно древесными отходами или остатками от картонажной продукции, дровами. Нельзя применять каменный уголь. Топливо в подобном приборе расходуется медленно и экономично. Закладку его необходимо осуществлять не более 3 раз за сутки.
Для быстрого прогрева комнаты требуется изначально заложить в печку быстрогорящее топливо, бумагу или картон. Их разжигают, при этом дроссель и шибер нужно открыть полностью, а дверь топки закрыть. Разгонная закладка должна полностью прогореть за 3-4 минуты. Контролировать процесс горения можно через стекло в двери или через поддувало.
После прогорания закладки укладывают крупные поленья, торфобрикеты или пеллеты. Дроссель поддувала прикрывают до необходимого положения. Шибер должен быть закрыт на ¾, то есть до упора. Из труб выходит воздух температурой 60-70 °С, печь остывает до 50-55 °С.
Как правильно устанавливать
Чтобы система правильно работала, и вы получили от нее максимальный результат, ее нужно правильно поставить. Ставьте печку на определенном расстоянии от пола и стен, чтобы не заграждать путь потокам воздуха.
Правильное расположение печки
Сначала нужно выбрать место, куда вы поставите подставку с топкой. Нельзя ставить их на деревянные или линолеумные полы, поскольку это пожароопасно. Предварительно сделайте цементный или кирпичный подиум. После приступайте к установке:
- Уберите с места для печки весь мусор и пыль.
- Рассчитайте расстояние от стен, чтобы минимизировать вероятность возникновения пожара во время пользования системой.
- Установив подставку, несколько раз проверьте ее на устойчивость.
- Убедившись, что подставка не двигается, поставьте на нее печь.
- Еще несколько раз проверьте устойчивость всей системы.
- Закрепите дымоход и заложите первую топку.
Кирпичная подставка Печь очень легко устанавливается, поэтому вызов специалистов не обязателен. Но если вы сомневаетесь, что сделаете все правильно, лучше воспользуйтесь профессиональными услугами.
Печь булерьян своими руками: чертежи и схема конструкции
В России печи Булерьян существуют также под названиями Бренеран, Буллерьян, Буллериан или Канадская печь. Конструкция бывает пяти разных модификаций для обогрева помещений максимум до 1000 м3.

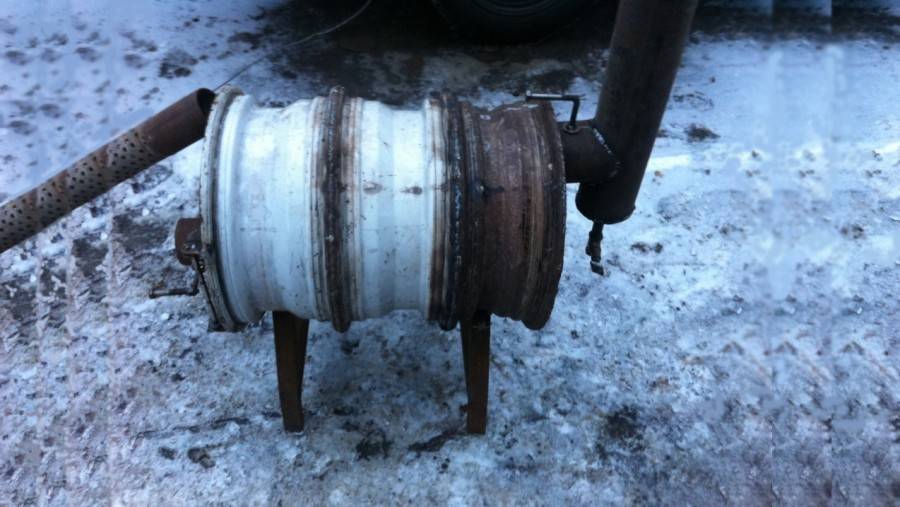

Печь булерьян своими руками
Кроме того, Булерьян успешно применяют в банях, дополняя основную часть печи каменкой.
Конструкция печи Булерьян
Печь Булерьян производят из жаропрочной стали. Внутри печи имеются две камеры сгорания: нижняя (газификации) и верхняя (где происходит дожигание дымовых газов). Отличительная особенность печи – опоясывающие цельносварной цилиндрический корпус трубы-воздуховоды большого диметра, скрепленные между собой объединяющим коллектором. Иногда применяют не стальные, а алюминиевые трубы.
На задней стенке печи расположены: дымовой патрубок, который тройником соединяют с дымовой трубой; дымовая труба со стаканом-заглушкой для сбора образующегося конденсата и с регулятором количества поступающего кислорода. Сверху на корпус печки устанавливают металлическую пластину, на которой удобно готовить пищу. Спереди топку закрывает герметичная дверца с регулятором мощности.
Образец печи булерьян
Для печи Булерьян используют такие виды топлива:
- торфяные брикеты;
- дрова;
- различные отходы бумажной и деревообрбатывающей промышленности.
Сжигание в печи каменного угля может повредить элементы конструкции. Использование легковоспламеняющихся жидкостей или газов в качестве топлива недопустимо.
Как работает печь Булерьян?
Принцип работы печи Булерьян
Благодаря опоясывающим печь трубам, происходит быстрый ее нагрев и плавное распределение теплого воздуха по всему помещению. В каждом патрубке, соприкасающемся с топкой, воздух нагревается до температуры 60-150 градусов (холодный воздух поступает в каждую трубу снизу, нагревается и выходит с верхнего конца трубы), при этом не происходит накала металлической конструкции до красна.
Чтобы достичь быстрого прогрева помещения, необходимо постоянно производить дозакладку топлива (интенсивный режим). В случае, когда помещение прогрето, и необходимо только поддерживать в нем заданную температуру, производят закладку топлива и оно медленно тлея, выделяет тепло до 8 часов кряду (режим газификации).
Установка печи
Устанавливать печь Булерьян необходимо, выдержав расстояние от стен не менее полуметра (для защиты от возгорания), а перед печью должно быть не менее полутора метров свободного пространства. Под печью обязательно размещаем прочный негорючий фундамент – кирпичный или металлический.
Печь устанавливают на высоте до трехсот миллиметров от уровня пола. Дымовую трубу стоит утеплить минеральной ватой и оснастить козырьком для защиты от ветра и осадков.

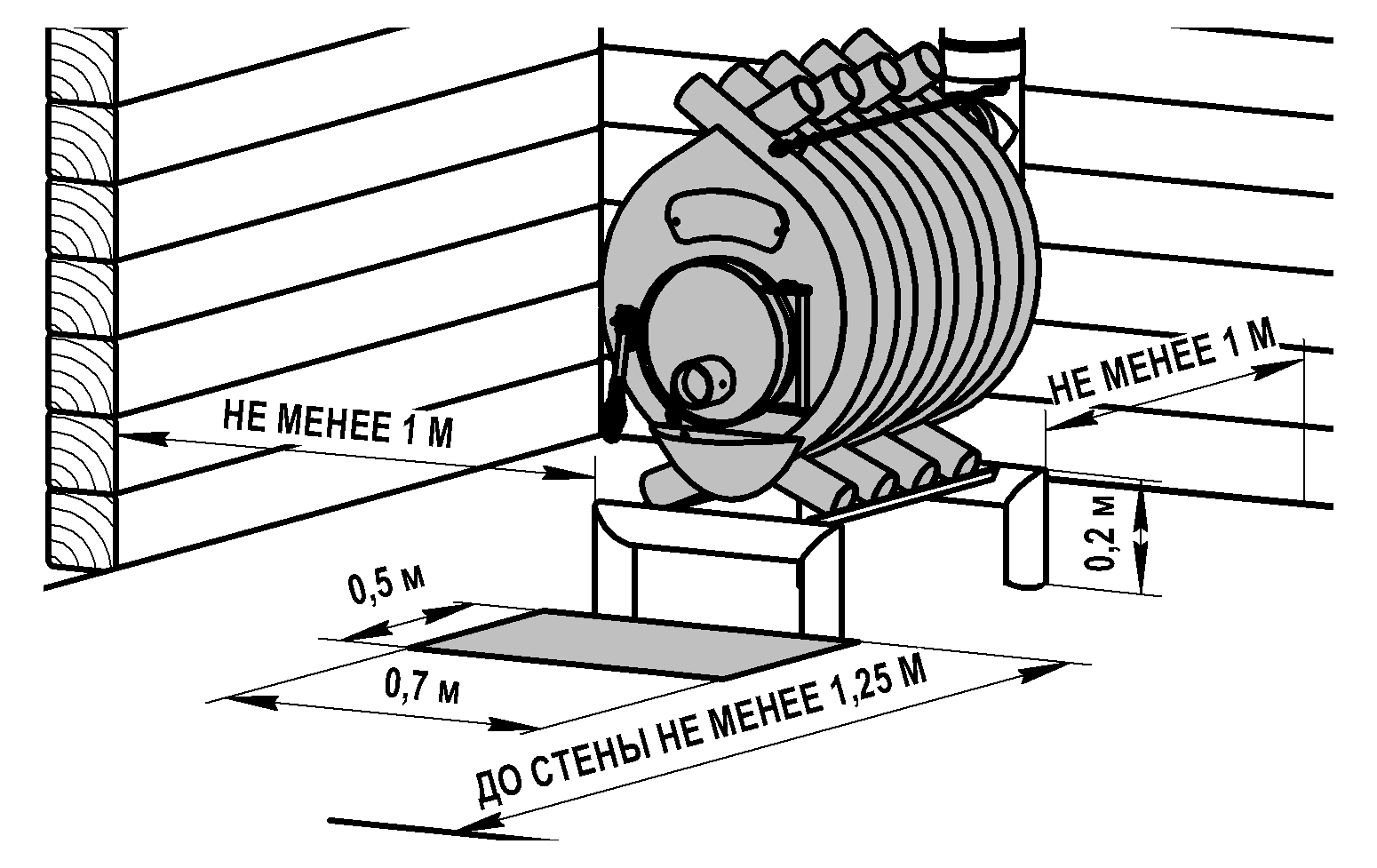

Схема установки печи в доме
Эксплуатация печи
В процессе эксплуатации необходимо следовать таким правилам:
- Устанавливаем оба регулятора-заслонки (на дверце и на дымоходе) в закрытое положение.
- Закладываем в нижнюю камеру печи максимальное количество топлива, разжигаем огонь.
- Регулируем интенсивность горения и температуру заслонкой-регулятором.
- Чтобы произвести дозакладку топлива, обе заслонки полностью открываем, а спустя несколько минут, подкладываем в печь дрова.
При чистке печи нет необходимости в полном удалении золы с поверхности труб. Небольшой слой пепла желателен для хорошей газификации топлива.
Печь Булерьян своими руками: пошаговая инструкция по созданию
Будет достаточно трудно сделать печь Булерьян своими руками, не имея при этом необходимого промышленного оборудования и опыта сварки. В данном случае мы имеем дело с толстой сталью 4 миллиметровой толщины, а чтобы проварить такой толстый метал требуется достаточно навыков! Обязательно нужны: трубогибочный станок и сварочный аппарат, а также умение пользоваться ими.
Необходимые материалы и инструмент для работы:
- жаропрочная котловая сталь (4 мм) размером 1х2 метра;
- сталь толщиной 6 мм, размер 0,7х0,4 метра;
- труба диаметром 110 мм и длиной 4 метра;
- еще одна труба длиной десять метров, диаметром 57 мм и толщиной стенки 4 мм;
- фурнитура металлическая (петли, ручки, запоры);
- трубы 350 мм;
- болгарка со всеми необходимыми кругами.
На бумаге обязательно делаем чертеж каждой детали в масштабе 1:1. По этим эскизам будем выполнять гибку, резку и сварку.
Принцип работы печи и её схема
По своей сути Булерьян представляет собой одно из самых практичных сочетаний дровяной печи и буржуйки. Принцип работы основывается на физическом явлении «принудительная конвенция». Внизу конструкции предусмотрено отверстие, в которое поступает холодный из помещения воздушный поток. Продвигаясь по трубам, которые взаимодействуют непосредственно с топкой, он быстро греется и выходит наружу.
Продукты горения дров не сразу удаляются наружу, поступая в другую камеру, где происходит их вторичное сгорание при очень высоких температурах. Дожигание воздушно-газовой смеси позволяет увеличить КПД до нескромных 80%.
Высокая температура конвекционного воздуха на выходе дает возможность отопить практически любую по объему комнату или одноэтажный просторный дом. Благодаря поверхностным трубам доступ к горячей поверхности топки ограничен, благодаря чему ее использование максимально безопасно. Булерьян можно совместить с отопительным контуром на жидком теплоносителе.
Узнать подробнее о технических характеристиках дровяных печей
Принцип работы
Механизм работы агрегата несложный: нижние ряды труб обеспечивают доступ холодного воздуха в топку, а верхние выпускают из неё тепло. Такой теплообмен позволяет за 60 секунд перекачать объём до 6 куб. м.
При этом прогревание происходит плавно, а на выходе очень скоро получаются уже горячие потоки.
Входящий и выходящий воздух исключает проблему атмосферного нагнетания, что часто случается при традиционном печном отоплении. Наименьшая конструкция может за минуту обогреть около 5 куб. м.
Видео: принцип работы печи типа булерьян
А самым крупным агрегатам под силу объёмы в 200 раз больше. К примеру, чтобы прогреть однокомнатную квартиру площадью 40 кв. м, нужно всего лишь около получаса. Это очень удобное решение для владельцев дачных домиков.
Дополнительным бонусом является то, что дрова не сразу сгорают в топке. Из первичной камеры они попадают во вторичную, где продолжают тлеть при очень высокой температуре.
Таким образом дожигание воздушно-газовой смеси позволяет увеличить коэффициент полезного действия до 80 %. К тому же печь булерьян совершенно безопасна в эксплуатации. Это возможно благодаря ограниченному доступу к топочной конструкции.
Заметим, что процесс сгорания не ограничивается пределами топки. В трубах догорают остатки пиролизного газа.
Вот почему конструкция предусматривает наличие метровой горизонтальной плоскости на выходе из топки, а также широкоформатную дверцу с герметическим прилеганием. Именно в этой зоне происходит торможение сгорания.
В месте изгиба дымохода оригинальная печка включает экономайзер. Именно тут происходит завершающий этап догорания. В общем процесс горения не является равномерным, он характеризуется периодическими вспышками и затуханиями.
Знаете ли вы? Изобретателем первого в мире калорифера является Николай Амосов. В 1835 году он воплотил в жизнь обобщённые идеи учёных Львова и Мейснера, создав так называемую амосовскую печь, которая по принципу работы очень напоминала канадские булерьяны.
Строение печи «Булерьян» и принципы работы
Печь имеет оригинальную конструкцию, в которой все подчинено главной задаче: быстрому нагреву воздуха в помещении, а затем поддержанию температуры.
Корпус печи состоит из имеющих форму параболы труб, между которыми наварены полосы металла. Трубы большей своей частью находятся внутри топки, выступая всего на 1/3 от своего диаметра. Такая система — это высокоэффективный теплообменник, теплоносителем в которой выступает воздух. Как только печь разжигается, в нижние концы труб засасывается воздух, который отбирает большую часть тепловой энергии у разогревшегося металла. Поток этот очень интенсивный. При активном горении за минуту через шесть труб проходит 4-6 кубов воздуха, а температура его на выходе превышает 120оС (до 150оС).
Активное горение — не основной режим работы этой печи. Большую часть времени топливо тлеет. Тогда воздух в трубах уже не обжигающий «всего» 60-70оС, а температура корпуса в районе 50оС (конечно, не сразу после «раскачки»).
В нижние трубы засасывается холодны воздух, а сверху выходит нагретый
Топка внутри разделена на три части: снизу ¼ часть отделяется колосниковой решеткой, сверху тоже ¼ отводится под камеру дожига. Колосниковая решетка — это или стандартные чугунные колосники, или стальная решетка из стали не менее 4 мм толщины. Верхняя перегородка не доходит до дверцы примерно на четверть ее длины. И это не сплошной лист, а с отверстиями. Через эти отверстия в отгороженную зону дожига поступает воздух из топки для поддержания горения газов. Площадь отверстий — порядка 7% от общей площади перегородки.
В верхней части задней стенки имеется выход для отвода газов. Тут установлена заслонка/шибер, которая имеет меньший диаметр (зазор примерно 10-15% от диаметра дымохода). Дополнительно в заслонке вырезан сектор 90о. Это устройство позволяет регулировать тягу, но имеющиеся зазоры не позволят угарным газам при любом положении шибера пойти в помещение. Этого не случится даже при открытой дверце. Тогда, правда, помещение выстынет полностью, но безопасность превыше всего.
Далее в «Булерьянах» от патрубка идет не дымоход, направленный вверх, а горизонтальный участок трубы, в котором недогоревшие пиролизные газы немного остывают (это намеренно). Потом дымоход изгибается вверх. Тут у «фирменных» Bulerjan стоит экономайзер. Это сильно утепленный участок трубы, в котором периодически дожигаются пиролизные газы из топки. О пиролизных котлах читайте тут.
«Булерьян» заводского изготовления с экономайзером
Вот как это работает. Частично остывшие газы проходят в участок утепленной трубы. Тут уже скопилось определенное количество тепловой энергии. Газы снова разогреваются и вспыхивают. Из-за повышения температуры они расширяются, а так как в трубе им деться некуда, закупоривают дымоход. Образуется газовая пробка (это явление известно печникам и владельцам их неудачных творений). Газы выгорают и остывают, пробка рассасывается. Некоторое время печь работает как обычная, пока в экономайзере не накопится требуемое количество тепла. Процесс этот самопроизвольный. Частота и продолжительность зависят от характеристик дров и положения заслонок.
Для регулирования интенсивности сжигания топлива в дверце печки имеется дроссель, который перекрывает поток воздуха. Сама дверца обычно круглая и большого размера, чтобы можно было закладывать крупные поленья — это самые лучший вариант для режима тления. Но не это самое главное
Важно обеспечить герметичное прилегание дверки: через нее не должны просачиваться продукты горения. В этом также состоит сложность изготовления пиролизных печей своими руками
С конструкцией и принципом работы, вроде, разобрались. Теперь можно приступать к сборке запчастей и комплектующих.
Печь бренеран с водяным контуром
Чтобы отопление частного дома было надежным и качественным, часто используют котлы с водяным контуром. Они обогревают за счет движения в системе горячей воды. Такой прибор представляет собой цилиндрический корпус, который состоит из 2-х уровней. Нижний – это топочная конструкция, ее предназначение – розжиг топлива и регулировка температуры. Верхний уровень котла с водяным контуром – это камера дожигания газов.
Цель агрегата – нагрев воды в большом объеме. Он оборудован специальными приборами, которые распределяют около 10% тепловой энергии на отопление, а остальные проценты на нагрев жидкости, поступающей в систему или накопитель. Таким образом, частные дома обеспечиваются надлежащими температурными условиями.
Котел с водяным контуром необходимо заправлять дистиллированной водой и антифризом. Тогда система будет защищена от замерзания, если в доме не живут постоянно.
Чертежи водяного буллера представлены ниже.
Схема классической модели
Булерьян должна представлять собой цельнометаллическую конструкцию, основой которой является топка с двумя камерами и согнутые вокруг нее трубки. Более подробно ознакомиться со схемой классической модели можно на рисунке, представленном ниже.
Не нужно забывать о поддувале, куда будут поступать холодные воздушные массы в топку. Так как твердое топливо будет сгорать крайне медленно, о зольнике можно забыть, но и его наличие ничего не испортит.
Вводное видео о устройстве печи:
Подробный рассказ, о принципе работы:
https://youtube.com/watch?v=SdK9OhO2RFc
Эффективность можно увеличить оборудовав двойную заднюю стенку и двуслойный корпус.
Теперь обо всем более подробно.
