Как подключить твердотопливный котел
Каноническая схема подключения твердотопливного котла содержит два главных элемента, позволяющих ей надежно функционировать в системе отопления частного дома. Это группа безопасности и смесительный узел на основе трехходового клапана с термоголовкой и датчиком температуры, показанные на рисунке:
Примечание. Здесь условно не показан расширительный бак, поскольку он может располагаться в разных местах в различных отопительных системах.
Представленная схема показывает, как подключить агрегат правильно и должна всегда сопровождать любой котел на твердом топливе, желательно даже пеллетный. Вы можете где угодно найти различные общие схемы отопления – с теплоаккумулятором, бойлером косвенного нагрева или гидрострелкой, на которых данный узел не показан, но он там должен быть обязательно. Подробнее об этом рассказано на видео:
Задача группы безопасности, устанавливаемой прямо на выходе подающего патрубка твердотопливного котла, — сбрасывать в автоматическом режиме давление в сети при его росте сверх установленного значения (обычно – 3 Бар). Этим занимается предохранительный клапан, а кроме него элемент оснащен автоматическим воздухоотводчиком и манометром. Первый выпускает появляющийся в теплоносителе воздух, второй служит для контроля над давлением.
Внимание! На отрезке трубопровода между группой безопасности и котлом не допускается установка любой запорной арматуры
Как работает схема
Смесительный узел, предохраняющий теплогенератор от конденсата и температурных перепадов, работает по такому алгоритму, начиная от растопки:
- Дрова только разгораются, насос включен, клапан со стороны системы отопления закрыт. Теплоноситель циркулирует по малому кругу через байпас.
- При повышении температуры в обратном трубопроводе до 50—55 °С, где стоит накладной датчик выносного типа, термоголовка по его команде начинает нажимать на шток трехходового клапана.
- Клапан потихоньку открывается и холодная вода понемногу поступает в котел, смешиваясь с горячей из байпаса.
- По мере того как прогреваются все радиаторы растет общая температура и тогда клапан перекрывает байпас полностью, пропуская весь теплоноситель через теплообменник агрегата.
Данная схема обвязки – самая простая и надежная, ее монтаж можно спокойно выполнить своими руками и таким образом обеспечить безопасную работу твердотопливного котла. Касательно этого есть парочка рекомендаций, особенно при обвязке дровяного отопителя в частном доме полипропиленом или другими полимерными трубами:
- Участок трубы от котла до группы безопасности сделайте из металла, а дальше прокладывайте пластик.
- Толстостенный полипропилен плохо проводит тепло, из-за чего накладной датчик станет откровенно врать, а трехходовой кран – запаздывать. Для корректной работы узла участок между насосом и теплогенератором, где стоит медная колба, тоже должен быть металлическим.
Другой момент – место установки циркуляционного насоса. Лучше всего ему стоять там, где он изображен на схеме – на обратке перед дровяным котлом. Вообще, ставить насос можно и на подаче, но вспомните, о чем говорилось выше: при аварийной ситуации в подающем патрубке может появиться пар. Насос не может перекачивать газы, поэтому при попадании в него пара циркуляция теплоносителя остановится. Это ускорит возможный взрыв котла, ведь он не будет охлаждаться протекающей из обратки водой.
Способ удешевления обвязки
Схему защиты от конденсата можно удешевить, если поставить трехходовой смесительный клапан упрощенной конструкции, не требующий подключения накладного температурного датчика и термоголовки. В нем уже вмонтирован термостатический элемент, настроенный на фиксированную температуру смеси 55 либо 60 °С, как это изображено на рисунке:
Специальный 3-ходовой клапан для твердотопливных отопительных агрегатов HERZ-Teplomix
Примечание. Подобные клапаны, поддерживающие фиксированную температуру смешанной воды на выходе и предназначенные для установки в первичный контур твердотопливного котла, выпускают многие известные бренды — Herz Armaturen, Danfoss, Regulus и другие.
Установка такого элемента однозначно позволяет сэкономить на обвязке ТТ-котла. Но при этом теряется возможность изменения температуры теплоносителя с помощью термоголовки, а ее отклонение на выходе может достигнуть на 1—2 °С. В большинстве случаев эти недостатки несущественны.
Типы водяного отопления
Водяное отопление может быть двух типов:
- С естественной циркуляцией теплоносителя.
- С принудительной его циркуляцией.
Рассмотрим вкратце каждый из типов.
Естественная циркуляция

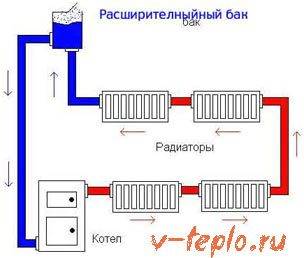

Система с естественной циркуляцией теплоносителя – это самый простой и малозатратный способ того, как собственноручно обогреть свой дом. Такая система отличается отсутствием каких-либо трудностей в монтаже, для нее потребуются исключительно доступные детали и материалы.
Касаемо же принципа работы, то у такой системы он очень простой. Вода подогревается в котле, поднимается вверх по системе трубопровода (этому способствует разница в температурах) и доходит до всех радиаторов в доме. В то же время охлажденный теплоноситель ввиду все той же разницы в температуре возвращается обратно к источнику тепла. Словом, циркуляция происходит сама собой, без чьей-либо помощи.
Детально ознакомится с этой системой вы можете тут
Важно! При монтаже системы с естественной циркуляцией необходимо, чтобы трубы прокладывались под некоторым уклоном, примерно 5 градусов на метр трубопровода. Если этого не сделать, то система хоть и будет работать, но недостаточно эффективно
Принудительная циркуляция

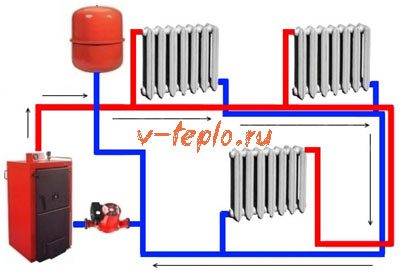

Отопительная система с принудительной циркуляцией является еще одним способом обогрева загородного дома. Она отличается тем, что в ее состав дополнительно входит циркуляционный насос. Благодаря такому насосу вода качественно и эффективно перекачивается по системе, она подается даже в самые отдаленные уголки, не теряя при этом тепла. Это особенно хорошо для домов, имеющих по несколько этажей.
Еще одной отличительной чертой принудительной циркуляции можно назвать то, что при монтаже подобной системы нет необходимости в том, чтобы трубопровод прокладывался под некоторым углом. Более того, эффективность ее примерно на треть выше, чем у системы с естественной циркуляцией носителя тепла.
Когда вода движется по системе принудительно, то вместо стандартных расширительных баков необходимо использовать специальные емкости для гидроаккумуляции. Ввиду того, что давление в системе может порой превышать две атмосферы, следует также позаботиться и о дополнительных устройствах безопасности – это могут быть манометры, разного рода предохранители и клапаны.
Помимо того, насос циркуляции с обеих сторон должен иметь запорные клапаны, которые и будут перекрывать подачу теплоносителя в систему отопления.
Виды водяных систем отопления в частном доме
Существует несколько видов водяного отопления для частных домов. Здесь мы подразумеваем стандартные системы обогрева с помощью радиаторов, теплые полы и плинтусное отопление. Отдельные виды могут совмещаться друг с другом, что позволяет достичь эффективного обогрева. Например, в спальнях и гостиных монтируются обычные радиаторы, а в ванных комнатах и туалетах нередко прокладываются теплые полы – отличное решение для тех, кто не выносит холода и не любит холодный кафель. Давайте разберемся в отдельных видах отопления и в их преимуществах.
Радиаторные
Радиаторные системы отопления являются неустаревающей классикой. Принцип их работы заключается в передаче тепла от теплоносителя через устанавливаемые в помещениях радиаторы. Такие отопительные системы смонтированы в подавляющем большинстве зданий различного назначения – в жилых, производственных, административных, хозяйственных и многих других. Они отличаются относительной легкостью в монтаже – достаточно протянуть трубы и подключить к ним радиаторы.
Раньше водяное отопление в частном доме предусматривало монтаж громоздких чугунных радиаторов. Со временем им на смену пришли более легкие и тонкие стальные радиаторы, изготовленные из стойкой к коррозии стали. Позднее на свет появились алюминиевые батареи – они отличаются легкостью, дешевизной и выносливостью. Для частного дома это самый идеальный вариант батарей.
Главным плюсом радиаторных систем является то, что для их прокладки не нужно заливать бетонные стяжки. Весь монтаж сводится к установке котла и радиаторов с их последующим подключением. Радиаторы обеспечивают эффективный прогрев помещений и не нарушают дизайн интерьеров, особенно, если в качестве них выступают современные алюминиевые многосекционные батареи.
Теплый пол
Водяное отопление пола в частном доме может работать как в самостоятельном режиме, так и во вспомогательном. В самостоятельном режиме надобность прокладывать трубы с радиаторами отпадает, а все тепло испускают полы. Благодаря этому на таких полах могут без опаски играть дети, их не продует и не просквозит. У вас постоянно мерзнут ноги? Тогда вам обязательно придутся по душе всегда теплые полы. Во вспомогательном режиме они работают как дополнение к радиаторным системам.
Системы теплых полов хороши на кухнях, в ванных комнатах и туалетах, где на полу чаще всего лежит вечно холодная плитка. Прокладка отопления поможет сделать полы теплыми и комфортными. Например, в ванной комнате вам больше не придется становиться босыми ногами на холодную плитку. То же самое относится и к туалету. Если у вас на кухне лежит кафельный пол, смело укладывайте системы теплых полов и здесь. Еще одно место, где теплый пол станет атрибутом комфорта, это спальня – согласитесь, мало приятного вылезать из-под теплого одеяла и становиться пятками на холодные полы.
Для теплых полов характерна низкая температура теплоносителя, не превышающая +55 градусов, что позволяет создавать экономичные системы отопления. Но необходимость делать бетонные стяжки и проходить сквозь стены и дверные коробки является весомым минусом. Лучше всего продумать необходимость монтажа системы еще на этапе постройки дома.
Плинтусные
Современные отопительные системы, построенные на основе классических алюминиевых радиаторов, отличаются тем, что тепло от них распространяется только вверх – за счет естественной конвекции. В результате весь теплый воздух поднимается, а на его место поступает холодный воздух. Нет ничего удивительного в том, что у домочадцев начинают мерзнуть ноги. Единственным плюсом является отсутствие холода от окон, так как он уносится конвекцией к потолку. Но что делать с отоплением? Не опускать же радиаторы на самый пол?
Выходом из ситуации становятся плинтусные системы отопления. Здесь используются малогабаритные радиаторы, сделанные из латуни или алюминия. Подача теплоносителя осуществляется с помощью пластиковых труб небольшого диаметра. Система дополняется кранами, спускниками воздуха и прочими необходимыми аксессуарами.
Все это уложено в специальный пластиковый плинтус – попадающий сюда воздух нагревается и нагревает находящиеся сверху стены. Далее помещение согревается инфракрасным излучением от нагретых стен и полов. Сквозняки, дующие по полу, в обогреваемых помещениях отсутствуют. Здесь прогреваются не только стены, но и сами полы, делая комнаты теплыми и комфортными.
Достоинством плинтусного отопления является то, что его можно проложить на любом этапе, даже после завершения строительства. Недостатки – высокая стоимость монтажа и куча требований к размещению плинтусов и прочих элементов. Допускается и одновременный монтаж всех видов описанных систем.
Однотрубная горизонтальная

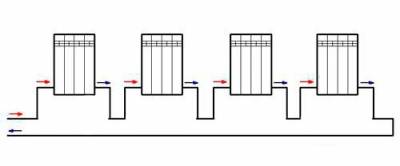

Самый простой вариант однотрубной горизонтальной системы отопления с нижним подключением.
При создании системы отопления частного дома своими руками схема с однотрубной разводкой может оказаться самой выгодной и дешевой. Она одинаково хорошо подходит как для одноэтажных домов, так и для двухэтажных. В случае с одноэтажным домом она выглядит очень просто – радиаторы соединяются последовательно – с целью обеспечения последовательного протекания теплоносителя. После последнего радиатора теплоноситель отправляется по цельной обратной трубе в котел.
Достоинства и недостатки схемы
Для начала мы рассмотрим основные достоинства схемы:
- простота реализации;
- отличный вариант для небольших домов;
- экономия материалов.
Однотрубная горизонтальная схема отопления – отличный вариант для небольших помещений с минимальным количеством комнат.
Схема действительно очень простая и понятная, поэтому с ее реализацией сможет справиться даже новичок. Она предусматривает последовательное соединение всех устанавливаемых радиаторов. Это идеальная схема разводки отопления для частного дома небольших размеров. Например, если это однокомнатный или двухкомнатный дом, то «городить» более сложную двухтрубную систему не имеет особого смысла.
Глядя на фото такой схемы, мы можем отметить, что обратная труба здесь цельная, она не проходит через радиаторы. Поэтому такая схема более экономичная в плане расхода материалов. Если у вас нет лишних денег, такая разводка станет для вас наиболее оптимальной – она сэкономит деньги и позволит обеспечить дом теплом.
Что касается недостатков, то их мало. Главным недостатком является то, что последняя батарея в доме будет холоднее, чем самая первая. Это связано с последовательным проходом теплоносителя через батареи, где он отдает накопленное тепло в атмосферу. Еще одним недостатком однотрубной горизонтальной схемы является то, что при выходе из строя одной батареи придется отключать сразу всю систему.
Несмотря на определенные недостатки, такая схема обогрева продолжает использоваться во многих частных домах небольшой площади.
Особенности монтажа однотрубной горизонтальной системы

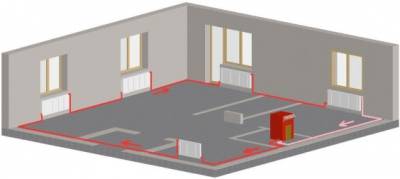

Создавая водяное отопление частного дома своими руками, схема с однотрубной горизонтальной разводкой окажется самой простой для реализации. В процессе монтажа необходимо смонтировать батареи отопления, после чего соединить их отрезками трубы. После подключения самого последнего радиатора необходимо развернуть систему в обратном направлении – желательно, чтобы отводящая труба проходила по противоположной стене.
Однотрубная горизонтальная схема отопления может использоваться и в двухэтажных домах, каждый этаж здесь подключается параллельно.
Чем больше ваше домовладение, тем больше в нем окон и тем больше в нем радиаторов. Соответственно, растут и тепловые потери, в результате чего в последних комнатах становится ощутимо прохладнее. Компенсировать падение температуры можно путем увеличения количества секций на последних радиаторах. Но лучше всего смонтировать систему с байпасами или с принудительной циркуляцией теплоносителя – об этом мы расскажем чуть позже.
Аналогичная схема отопления может быть использована для обогрева двухэтажных домов. Для этого создаются две цепочки радиаторов (на первом и втором этажах), которые подключаются параллельно друг другу. Обратная труба в этой схеме подключения батарей одна, она начинается от последнего радиатора на первом этаже. Туда же подключается обратная труба, спускающаяся со второго этажа.
Схемы отопления по способы разводки
В частных домах трубопроводы водяной отопительной сети выполняется в следующих вариантах:
- Вертикальная система с нижней разводкой. Данным вариантом предусматривается прокладка труб через подвальное помещение или, как минимум, в бетонной стяжке пола.
- Вертикальная система с верхней разводкой. Подающая магистраль горячей воды монтируется на чердаке дома или в потолочном пространстве внутренних помещений.
- Однотрубная схема подключения. Основная особенность однотрубной схемы отопления заключается в последовательном подключении радиаторов отопления к подающей трубе горячей воды. При этом наблюдается разность в тепловом нагреве радиаторных батарей, расположенных в начале и конце отопительной линии. Поэтому однотрубная разводка применяется для обогрева комнат площадью не более 40 м2. Вертикальную однотрубную схему целесообразно применять в домах невысокой этажности.
Двухтрубная схема отопления. В этом случае к каждому радиатору одновременно подключается две трубы: для подвода горячей воды и обратного отвода остывшего теплоносителя. Прокладка трубопроводов выполняется параллельными линиями на небольшом расстоянии друг от друга.
На заметку: Двухтрубная разводка позволяет в индивидуальном порядке регулировать температуру в каждом помещении без ущерба для остальных комнат.
Лучевая разводка отопления
Лучевая или коллекторная обогревательная сеть предусматривает подключение каждого радиатора непосредственно к тепловому источнику (коллектору). Данная схема подключения упрощает замену вышедшего из строя нагревательного прибора без остановки всей отопительной системы. Иногда коллектор называют термином «гребенка», хотя это название чаще встречается в описании технологического процесса нагрева воды на промышленных предприятиях и котельных. Распределительный коллектор по своим габаритам занимает немало места и для его маскировки в частных домах используют небольшой шкаф или встроенную нишу с дверцей.
Схема «Ленинградка»
В частных домах небольшой площади чаще всего применяется однотрубная схема прокладки трубопровода. Данная модель отличается простотой монтажа и требует меньших затрат по сравнению с другими схемами прокладки трубопроводов.
Однако в случае поломки одного из радиаторов приходится останавливать работу обогревательной линии, сливать воду со всего крыла магистрали и лишь после этого устранять поломку.
Чтобы нивелировать этот недостаток и не оставлять в зимнюю стужу дом без обогрева, применяется однотрубная монтажная схема под названием «Ленинградка». В этом случае предусматривается установка отопительных радиаторов разной мощности и применение обводных байпасов. Трубная обводка параллельно соединяет входные и выходные отверстия радиаторов и в случае выхода из строя одного из отопительных элементов, его легко отключить и заменить.

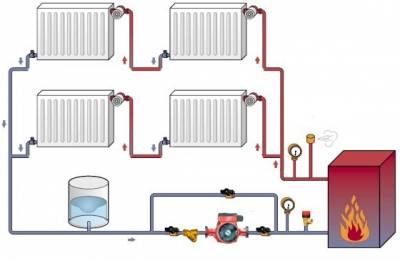

Схема отопления частного одноэтажного дома с принудительной циркуляцией теплоносителя
Водяная система отопления частного дома работает в цикличном режиме по доставке горячей воды к радиатору отопления и перемещению остывшего теплоносителя обратно в котел для последующего нагрева. В современных условиях для частных домов практикуется устройство принудительной схемы циркуляции теплоносителя.
Главные достоинства данной схемы:
- Минимальный объем теплоносителя.
- Диаметр трубной разводки от 20 до 25 мм.
- Минимальный расход труб.
Главный недостаток
Зависимость системы от электричества.
Котлы на жидком топливе
Стоимость оборудования и монтажа котлов на жидком топливе примерно такая же, как и газовых отопительных приборов. То же касается и уровня КПД, при более низкой отработке жидкотопливных обогревателей. Однако количество грязи, образующейся в результате их работы, самое большое из всех котлов. Каждый визит в котельную чреват испачканными руками и запахом солярки. Не говоря уже о ежегодной чистке оборудования, которое является очень грязной процедурой. Кроме того, приходится учитывать дороговизну жидкого топлива, так как поднялись цены даже на самый дешевый его вариант – отработанное масло. Обычно дизельные котлы используются в качестве резервных источников тепла, или когда все другие теплоносители недоступны.
Варианты устройства двухтрубной системы
Основным отличием двухтрубной схемы обогрева частного дома является подключение каждой батареи к магистрали как прямого, так и обратного тока, что увеличивает в два раза расход труб. Зато у владельца дома появляется возможность регулирования уровнем теплоотдачи каждого отдельно взятого отопительного прибора. В итоге можно обеспечить разный температурный микроклимат в комнатах.

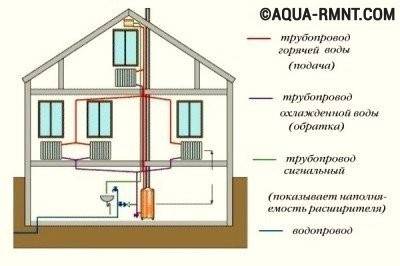

При монтаже вертикальной двухтрубной отопительной системы применима нижняя, а также верхняя, схема разводки отопления от котла. Теперь поподробнее о каждой из них.

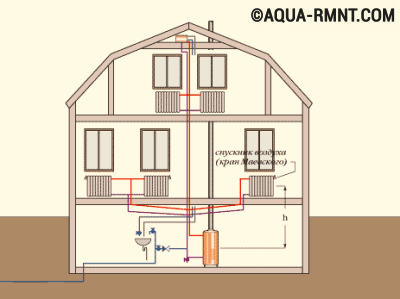

Вертикальная система с нижней разводкой
Устраивают ее следующим образом:
- От нагревательного котла пускают по полу нижнего этажа дома или по подвалу подающий магистральный трубопровод.
- Далее от магистральной трубы пускают вверх стояки, которые обеспечивают попадание теплоносителя в батареи.
- От каждой батареи отходит труба обратного тока, которая отводит остывший теплоноситель обратно в котел.
При проектировании нижней разводки автономной системы отопления учитывают необходимость постоянного выведения воздуха из трубопровода. Выполняется это требование с помощью монтажа воздушной трубы, а также установки расширительного бака, использования кранов Маевского на всех радиаторах, находящихся на верхнем этаже дома.
Вертикальная система с верхней разводкой
В этой схеме теплоноситель от котла подается на чердак по магистральному трубопроводу или под самый потолок верхнего этажа. Затем вода (теплоноситель) спускается вниз по нескольким стоякам, проходит через все батареи, и возвращается обратно в нагревательный котел по магистральному трубопроводу.
Для периодического удаления пузырьков воздуха в этой системе устанавливают расширительный бак. Данный вариант устройства отопления намного действеннее предыдущего способа с нижней разводкой труб, так как в стояках и в радиаторах создается более высокое давление.
Горизонтальная система отопления – три основных типа
Устройство горизонтальной двухтрубной системы автономного отопления с принудительной циркуляцией является наиболее распространенным вариантом обогрева частного дома. При этом используется одна из трех схем:
- Тупиковая схема (А). Преимущество состоит в небольшом расходе труб. Недостаток кроется в большой длине циркуляционного контура самого дальнего от котла радиатора. Это затрудняет в значительной степени регулировку системы.
- Схема с попутным продвижением воды (Б). Из-за равной длины всех циркуляционных контуров проще отрегулировать систему. При реализации потребуется большое количество труб, которые увеличивают стоимость работ, а также портят своим видом интерьер дома.
- Схема с коллекторным (лучевым) распределением (В). Так как каждый радиатор подключается отдельно к центральному коллектору, то обеспечить равномерный всех помещений очень легко. На практике монтаж отопления по данной схеме наиболее затратный из-за большого расхода материалов. Трубы прячут в бетонную стяжку, что в разы повышает привлекательность интерьера. Лучевая (коллекторная) схема разводки отопления по полу приобретает все большую популярность среди индивидуальных застройщиков.
Вот так это выглядит:
При выборе типовой схемы разводки необходимо учесть множество факторов, начиная от площади дома, и заканчивая, материалами, использованными при его строительстве. Лучше подобные вопросы решать со специалистами, чтобы исключить вероятность ошибки. Ведь речь идет об обогреве дома, главном условии комфортного проживания в частном жилье.
Минусы работы
Главным недостатком электрического отопления считается большой расход электроэнергии. В некоторых районах цена на энергоносители достаточно высокая, поэтому такой способ может быть просто невыгодным.
Вторым недостатком считается энергозависимость. Если электричество по какой -либо причине будет отключено, обогрев помещения станет невозможен.
Использование генератора.
Третьим минусом можно считать нестабильное напряжение в электросети, особенно это касается сельских районов. Приобретение собственного генератора снимает эту проблему, но существенно увеличивает финансовые затраты.
Решили отапливать дом электричеством? Необходимо учесть состояние и мощность электропроводки. Для большого частного дома может понадобиться трехфазная электросеть. Потребуется точно узнать, какая мощность выделяется на дом и какую часть из выделенной мощности можно отдать на отопление.
