Обвязка твердотопливного и газового котла

Правила установки оборудования

Монтаж и подключение котла к системе следует начинать после прохождения этапа проектирования, когда для агрегата подготовлено место в доме. Если установить его с нарушением требований, специалисты газораспределительной компании не подсоединят оборудование к газовой магистрали.

Общие требования на этапе проектирования

Основные нормы установки газового оборудования прописаны в СНиП 42-01-2002. Вспомогательная информация содержится и в уже недействительном, но полезном СНиП 2.04.08-87.

Обычно все правила учитываются инженером-проектировщиком, но и для себя их знать полезно. Помещением для расположения котла может быть кухня, если мощность прибора колеблется в диапазоне до 60 кВт. Отдельная или пристроенная топочная актуальна для агрегатов с показателем мощности до 150 кВт.

Дополнительные нормы по монтажу газового оборудования приведены в СНиП о котельных установках, а также об отоплении, вентиляции, кондиционировании

Требования к помещению следующие:

1. Минимальное значение высоты комнаты — 2 м, объема — 7,5 м3. Если газовых приборов два и более, параметры меняются на 2,5 м и 13,5 м3 соответственно.
2. Не подходят для установки: подвалы, балконы, санузлы, коридоры, комнаты без форточек.
3. Стены помещения должны быть покрыты негорючими материалами или защищены специальными панелями.
4. Освещение: на 10 м3 комнаты приходится минимум 0,3 м2 окна. При взрыве газа окна представляют собой легкосбрасываемую конструкцию, что повышает безопасность эксплуатации оборудования.
5. Обязательно наличие заземления, трубопровода холодной воды.
6. Сечение дымохода соответствует мощности устанавливаемого оборудования.
7. Оставлено пространство вокруг прибора: спереди — от 1,25 м, по бокам (если необходимо обслуживание) — от 0,7 м.
8. Соблюдено расстояние от вертикального дымохода до агрегата — не больше 3 м.

Должна предусматриваться и вентиляция. Естественная рассчитывается в размере 3-х объемов комнаты за час. При организации приточной к этому значению добавляется воздух на горение (параметр указывается в паспорте котла).

Требования касаются не только помещений. Регламентируется и расстояние от навесного прибора до ближайших конструкций. Эти сведения указываются производителем в инструкции к оборудованию.

Если двухконтурный котел устанавливается на деревянную стену, к ней крепится лист кровельной стали (0,8 – 1 мм) или плита минерита. При условии расположения оборудования не в кухне возможен и асбест

Напольные модели котлов устанавливаются на негорючие основания. Если поверхность деревянная, обязательна металлическая подложка.

Рекомендуется размещать прибор как можно ближе к газовой трубе. Использование специальных шлангов допустимо, но они не должны быть большой длины. В продаже встречаются сильфонные шланги до 5 м, они разрешены к установке, но по европейским стандартам длина ограничивается двумя метрами.

Процесс подготовки документации

После общего ознакомления с тем, как технически правильно подключать двухконтурные газовые котлы, можно приступить к подготовке документации. Первый этап — получение ТУ. Необходимо обратиться в районную газовую службу с заявлением, где указан предполагаемый объем потребления голубого топлива в час.

Технические условия выдаются через 1-2 недели. Документ является разрешением на подключение жилья к газовой магистрали.

Второй этап — согласно ТУ разрабатывается проект установки оборудования. Третий — утверждение подготовленной документации инженерами обслуживающей газораспределительной компании.

Проект включает как схему установки самого котла, так и прокладку газопровода от точки подключения до магистрали. Если речь о частном доме, добавляется чертеж проведения коммуникаций по участку

В контролирующую организацию подается техпаспорт котла, инструкция по эксплуатации, сертификаты, заключение экспертизы о соответствии прибора всем нормам. Необходимые бумаги предоставляются производителем двухконтурного котла.

Согласование документации может произойти за неделю или продлиться до 3 месяцев, все зависит от сложности проекта. В случае отказа инспекция обязана предоставить список правок для устранения недостатков. Если все требования соблюдены, проставляются печати и можно приступать к подключению оборудования.

Схема обвязки ТТ котла с естественной циркуляцией

Перебои с электричеством в нашей стране нередки, причем обычно они случаются в самую плохую погоду. Поэтому во многих селах и деревнях предпочитают делать системы отопления с естественной циркуляцией — гравитационные. Они работают независимо от наличия электроэнергии, так что дом без тепла не останется.

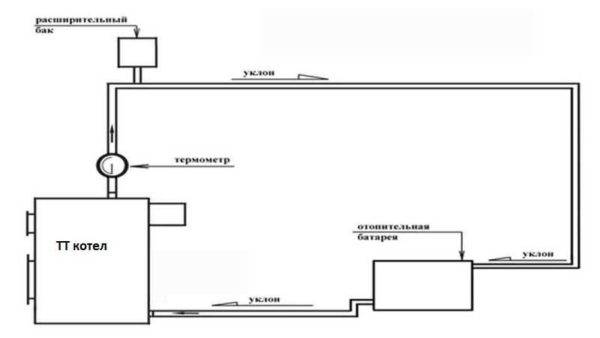

Подключение котла на твердом топливе в гравитационную систему отопления

Приведенная на схеме обвязка твердотопливного котла для гравитационной системы — самый простой из возможных вариантов. В системе обязательно наличие расширительного бака. Он необходим для компенсации теплового расширения: во время нагрева объем теплоносителя увеличивается, и он вытесняется в расширительный бак. В системах с естественной циркуляцией расширительный бак ставят открытого типа. Это обычная емкость, в которой находится некоторое количество теплоносителя (около половины объема или меньше). Чтобы теплоноситель меньше испарялся, на бак ставят крышку. А чтобы одновременно еще и отводить воздух из системы, поднимают его в самую высокую точку системы.

Принцип работы системы отопления с естественной циркуляцией

В системах этого типа теплоноситель движется благодаря уклону труб. Для обеспечения циркуляции котел должен находиться в самой нижней точке, все отопительные приборы — выше него. Кроме этого, приходится использовать трубы большого сечения — чтобы снизить сопротивление при движении теплоносителя.

От котла труба поднимается вверх, затем, постепенно понижаясь, труба подачи обходит все отопительные приборы. Обратка подключается с обратным уклоном — к котлу. Работает схема так: нагретый теплоноситель за счет высокой температуры поднимается вверх по вертикальной трубе, с небольшим уклоном идет подача (немного выше уровня радиаторов). Эта часть называется разгонная петля. Далее по наклонной трубе подачи, за счет силы гравитации и набранной скорости, обходит все отопительные приборы.

Основной принцип работы естественной циркуляции — перепад высот и разница температур

Проходя по трубам и радиаторам теплоноситель остывает. Остывший теплоноситель имеет большую массу, чем горячий. Более холодный теплоноситель стремится вниз, создавая давление. За счет этого и происходит циркуляция — нагретый теплоноситель стремится вверх, холодный — вниз. Но система работает только при правильно подобранном диаметре труб и их уклоне.

Что еще необходимо

В приведенной выше схеме есть масса недостатков:

• Нет предохранительного клапана — это устройство ставят на выходе котла. С его помощью происходит сброс лишнего теплоносителя при его закипании. Если этот клапан не установить, возможен разрыв труб, радиаторов, теплообменника, расширительного бака (если он закрытого типа).

• Нет воздухоотводчика. Если система открытого типа (расширительный бак в этом случае просто емкость с крышкой), воздух может выходить через расширительный бак. Но при разветвленной системе необходимы дополнительные устройства для отведения воздуха на радиаторах.

Указанные два устройства обязательны, но еще желателен манометр и термометр. Они нужны для контроля за системой. Термометров желательно иметь два — на выходе и на входе котла. Чтобы можно было оценить эффективность работы системы, подстроить и отрегулировать теплоотдачу радиаторов.

Недостатки

Основное достоинство гравитационной схемы обвязки твердотопливного котла — независимость от наличия электроэнергии. Недостатков намного больше:

• Невысокая эффективность и невозможность регулировки. Скорость движения теплоносителя в таких системах невысокая. Поэтому добиться высокой эффективности не получается. Регулировать ее тоже нет возможности. Так что подстроиться под погодные условия невозможно.

• Каждый раз когда система разогревается ( утром, например), температура теплоносителя в обратке очень низкая. Из-за этого образуется конденсат, разъедающий теплообменник. И бороться с этим нет возможности.
• Неэстетичность исполнения. Для обеспечения циркуляции трубы подачи должны располагаться выше радиаторов. Обвязка твердотопливного котла в гравитационной системе делается трубой 32 мм или более. Иногда подачу тянут над ними — на уровне метра (или чуть выше) от пола, иногда — пускают под потолком. А трубы имеют немалый диаметр, так что вид тот еще.

Все эти недостатки приводят к тому, что системы отопления с естественной циркуляцией делают все реже. Люди предпочитают сделать резервированное электропитание (поставить аккумуляторные батареи или/и генератор) и иметь более удобную и регулируемую систему отопления.

Расположение и монтаж газового котла

Основное правило выбора месторасположения напольного котла: он не должен находиться выше батарей. Если его не придерживаться, возможно появление пузырьков воздуха и образование пробок в системе. Труба, отходящая от котла, должна располагаться строго по вертикали.

Если же выбор сделан в пользу настенной модели, то она должна быть оборудована автоматическим воздухоотводчиком. При разработке схемы обвязки обязательно учитывают подобные нюансы.

Для отопления с принудительной циркуляцией лучше выбрать модель со встроенными дополнительными механизмами. А вот для гравитационной системы это ненужные узлы, и переплачивать за них нет смысла

Многие современные модели заранее укомплектованы всеми необходимыми дополнительными приборами: расширительными баками, защитными системами, насосами. Их недостаток – высокая цена по сравнению с более «простыми» котлами.

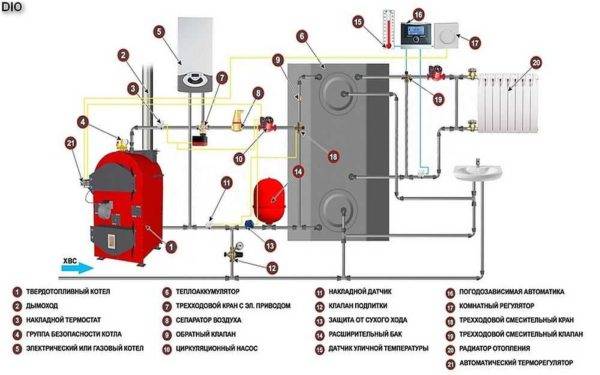

Установка твердотопливного и газового котлов в одну систему — как сделать самому

Отопительный контур изготавливают из полипропиленовых труб. Их сваривают между собой с помощью паяльника, или утюга.

Порядок действий:

1. Надеть на приспособление тефлоновые насадки, соответствующие диаметру соединяемых труб.
2. Включить устройство и дождаться нагрева до нужной температуры (ориентироваться по индикатору).
3. Надеть на насадки соединяемые пластиковые детали и выдержать их в течение указанного времени.
4. Снять разогретые изделия и с силой прижать друг к другу.

Газовый и твердотопливный котел устанавливают в одну систему.

Для подключения к радиаторам и другим металлическим изделиям используют фитинги. Резьбовые соединения уплотняют паклей или сантехническим льном, ФУМ-ленту не применяют ввиду высокой температуры среды.

Участки труб длиной 1,5 м, прилегающие к котлам, выполняют из стали или меди.

Для удаления продуктов сгорания чаще всего используют нержавеющий сэндвич-дымоход. Это легкая сборная конструкция, не требующая от установщика высокой квалификации. Швы между деталями уплотняют термостойким герметиком.

Подключение второго котла к твердотопливному

Одна из особенностей твердотопливных котлов — цикличность работы. В холодный котел загружается топливо, зажигается. Пока оно горит, идет очень активное выделение тепла. После прогорания закладки ждут остывания котла, его чистят, снова загружают топливо и цикл повторяется. Так работают котлы на дровах и угле. В некоторых из них есть возможность «догружать» топливо в процессе горения. Но сам цикл от этого не меняется — наступает период, когда необходимо дождаться остывания котла — для чистки и удаления шлака, золы и т.д.

Исключение из этого правила — котлы на пеллетах. Они также относятся к твердотопливным, но работать могут месяцами непрерывно. Главное — высокое качество гранул с низкой зольностью, их достаточное количество и налаженная подача. Чистить такие котлы необходимо не чаще одного раза в месяц, так что «технологические» остановки очень редки.

Последовательная схема включения двух котлов: ТТ и электро

Цикличность работы котлов на дровах и угле доставляет довольно много неудобств, одно из которых — остывание дома после затухания котла. В холодный период это действительно проблема. Решается она установкой комбинированного или второго котла, на другом виде топлива.

Комбинированные — это котлы, которые могут работать на нескольких видах топлива. Чаще всего к ТТ добавляют электрические нагреватели. Они включаются автоматически после того, как погаснет топливо. Работает электрическая часть обычно непродолжительное время, в период действия «ночных» тарифов, так что затраты возрастают не слишком, а комфортность повышается заметно. Минус такого решения — высокая стоимость таких агрегатов. Дешевле купить и установить два котла — твердотопливный и электрический, — чем приобрести один смешанный.

Параллельно или последовательно?

Если котлов два, то к системе их можно подключить один за другим — последовательно или параллельно. Оба варианта имеют достоинства и недостатки.

При последовательном подключении, схема обвязки твердотопливного котла проще, автоматики необходимо минимальное количество. Недостаток такого способа — второй котел остается в системе, нет возможности его отсечь. То есть, часть энергии расходуется «на обогрев» неработающего котла. Причем он имеет дымовую трубу, так что часть тепла просто «греет улицу», так как выводится через дымоход.

Параллельная — оборудования больше, но можно сделать так, чтобы «не греть улицу»

Эта схема хороша в том случае, если ТТ котел является основным, а электрический (или газовый) работает непродолжительный период времени — для поддержания температуры. «Пустые» затраты энергии есть, но они некритичны, так как масса этих котлов небольшая. Если же, наоборот, основной — газовый или электрический, а «резервный» — твердотопливный, расходы на обогрев неработающего котла будут ощутимы.

Подключение двух котлов через тепловой аккумулятор

При параллельном подключении электрокотла к твердотопливному, схема более сложная. Необходима автоматика, которая отслеживает понижение температуры в системе, краны с электроприводом, отсекающие остывающий котел по команде датчиков. А все это повышает стоимость, да еще обвязка твердотопливного котла становится более сложной.

Принудительная циркуляция

Способ получил наибольшее распространение, поскольку насос интенсивно перекачивает через систему теплоноситель и эффективность отопления повышается на 30 %.

К достоинствам также относятся возможность регулирования температуры и небольшой расход труб при монтаже. Система все же обойдется значительно дороже, поскольку она сложнее и требует больше приборов. Установленные элементы требуют балансировки, а вся система — регулярного обслуживания. Кроме того, необходим источник электроэнергии.

Если установить комбинированную систему, она будет сочетать преимущества обеих предыдущих. Ее можно переключать в любой режим с помощью байпаса, установленного вместе с насосом. При этом работа отопления не будет зависеть от подачи электричества в дом.

Готовая обвязка котла отопления – что это такое и зачем это нужно

Краткое описание готовых модульных обвязок

Многие считают, что приобретя твердотопливный котел, они уже почти сделали систему отопления в доме. Однако, в течение отопительного сезона выясняется, котлы неспособны эффективно работать без дополнительного оборудования. Любой котел рассчитан на работу при определенном уровне потребления тепла, скорости протока теплоностеля и его температуры. Например, обратка с температурой меньше 40-50 градусов приведет к печальным для котла последствиям, сократив его срок службы в несколько раз. А владелец будет еженедельно награжден килограммами копоти и кислотного дегтя в на теплообменнике и в дымоходе.

Однако, все эти проблемы общеизвестны и решаются примерно одинаково. Отличается лишь качество и стоимость решения, а также его состав – для удешевления можно отказаться от некоторых полезных систем. А это значит, что совсем необязательно подходить к вопросу каждый раз с нуля, и мы разработали готовую модульную обвязку для твердотопливных котлов. Эта обвязка решает все стандартные проблемы твердотопов, а модульная система позволяет убрать ненужные элементы, сократив тем самым стоимость готового изделия.

Итак, чем же поможет котлу готовая обвязка?

• Уменьшение затрат площади теплогенераторной, объема помещения и материалов
• Поддержка температуры обратной воды в котле с помощью специального клапана зашитит от конденсата в камере сгорания и образования дегтя или сажи в дымоходе
• Температура обратной воды регулируется быстродействующими автоматическими клапанами на 55 или 61 градус (зависит от котла) или настравиваемым клапаном с температурой 40-70 градусов
• Уменьшние нагара в дымоходе существенно увеличит интервал обслуживания дымохода
• Возможность подключить теплоаккумулятор для сохранения выделенного тепла при излишней мощности котла (например, весной-осенью)
• Гравитационная циркуляция тплоносителя позволит работать при отключении электричества, не даст закипеть котлу
• Фильтры защитят узлы от грязи, а сбросной клапан позволит слить систему при ремонте и обслуживании

Как выбрать?

Мы постарались создать свои рекомендации для различных марок котлов. Однако, их очень много и мы рекомендум подбирать обвязочную систему, руководствуясь паспортом вашего котла. Специалисты нашего сервисного центра охотно помогут вам в этом.

СРАВНЕНИЕ ТИПОВЫХ ОБВЯЗОК	ОТК4070	ОТК4070К	ОТК4070КБ	ОТК55	ОТК55К	ОТК55КБ	ОТК61	ОТК61К	ОТК61КБ
Мощность котла	20-60	20-60	20-60	40-140	40-140	40-140	40-140	40-140	40-140
Тип котла	все	все	все	пеллетный	пеллетный	пеллетный	все	все	все
Температура обратки, ºC	40-70	40-70	40-70	55	55	55	61	61	61
Настройка температуры
Принудитльная циркуляция
Гравитационная циркуляция
Регулировка расхода воды в котле
ПАСПОРТ ОБВЯЗКИ	PDF	PDF	PDF	PDF	PDF	PDF	PDF	PDF	PDF

Все эти модели имеют варианты DN25 и DN32 для систем различной мощности. Обвязки комплектуются надежными и бесшумными насосами Wilo (входит в стоимость). Кроме того, система может комлектоваться экономичными насосами Grundfos Alfa с регулированием расхода.

Специфика обвязки полипропиленом

Весомым плюсом полипропиленовых трубопроводов признают возможность создать контур любой сложности, что в принципе не очень интересует тех, кем обвязка котла отопления своими руками осуществляется впервые. Чем проще схема будущей системы, тем легче будет воплотить задумку. Да и производительность отопления обратно пропорционально степени сложности: чем проще, тем эффективней. Для выполнения соединений домашний мастер может пользоваться, как технологией сварки, так и подобранными строго по размеру труб фитингами. Правда, при малейших «подвижках» в местах установки фитингов, система может начать слегка протекать.

С помощью полипропиленовых труб можно создавать контуры отопления любой сложности, однако следует помнить, что сложность затрудняет монтаж и сокращает КПД системы отопления

Желательно, чтобы у создаваемой системы отопления было наименьшее количество соединений. Если есть возможность сделать плавный переход, ею нужно воспользоваться.

Полипропиленовый трубопровод без проблем будет работать 40 лет, гарантированных производителем, прекрасно выдержит давление, значения которого превышают 25 бар. Без нанесения вреда структуре материала по трубам может циркулировать теплоноситель с температурой 95º. Однако есть ограничение, учесть которое необходимо, если осуществляется обвязка газового котла.

Подключение газа к котлу обязательно должно быть жестким, строительные требования диктуют применение металлических элементов для соединения и использование паронитовой прокладки

У подводки газа к котлу должно быть жесткое соединение. Строительными требованиями рекомендована металлическая труба и состыковка с генератором тепла через металлический сгон или «американку». Использовать можно только прокладку из паронита. Резиновые материалы, фум-ленты, пакля запрещены. Паронит, полученный путем вулканизации смеси асбестовых волокон, минеральных наполнителей и каучука, отлично держит форму, обеспечивает герметичность и не горит. Другие прокладочные материалы склонны к возгоранию, а зажатая между элементами резина может сократить размер газового прохода. При уменьшении диаметра прохода будет сокращена подача газа, и котел не будет поставлять требующееся количество тепла.

Схема обвязки напольного и настенного газового котла

При схеме установки системы газового котла используются следующие элементы:

• газовый котёл;
• фильтр на подаче холодной воды;
• расширительный бак;
• манометры;
• трубы;
• насосы.

Список этих элементов зависит от самого котла. Сколько контуров он имеет и какие функции уже учтены им. Сам газовый котёл является сердцем схемы отопительной системы, поэтому она подстраивается под котёл, а не наоборот. В некоторых случаях котёл можно заменить, но таким, чтобы подходил под уже заранее разработанную схему отопления.

Фильтр на обратке в системе отопления и подаче холодной воды используются для очистки воды, которая впервые поступает в систему. В воде центрального водоснабжения много грязи мусора, что не должно попасть в систему. Поэтому фильтры имеют место быть.

Расширительный бак держит воду в себе под давлением, чтобы та не разорвала в себе трубы. Большинство котлов уже снабжены расширительным баком, но исходя из объёмов отопления, требуется установка дополнительного бака с азотом.

Манометры показывают необходимое давление в трубах и постоянно проверять давление во всей системе отопления. За этими данными можно следить и на манометре, который расположен на самом котле. Для дополнительного удобства над фильтром устанавливаются дополнительные манометры.

Трубы на схеме подключения газового котла необходимо подбирать исходя из диаметра внутреннего сечения и потребностей самого котла. Если трубы будут меньшего размера, горячая вода приведет котёл к закипанию, а если наоборот слишком большого — дольше будет сливаться отработанная холодная вода из крана.

По умолчанию в котёл установлен насос, который может работать на нескольких скоростях, в зависимости от необходимой подачи воды в трубы и радиаторы. Если котёл ставится в большой дом, рекомендуется снабдить систему дополнительными насосами.

Особенности покупки и установки электрокотлов

При монтаже электрического отопительного оборудования следует учитывать ряд нюансов:

1. Чтобы выполнить правильное подключение электрокотла к электричеству и отопительной системе, необходимо прибегнуть к услугам сотрудников организаций, занимающихся таким видом работ на профессиональной основе.
2. Сам прибор следует покупать в специализированных торговых предприятиях, где к нему прилагаются соответствующие документы. Оборудование должно иметь заводскую упаковку, которую желательно вскрывать в присутствии специалиста из сервисной службы. Вместе с ним котел осматривают, чтобы убедиться в отсутствии на поверхности механических повреждений и прочих дефектов.
3. Перед установкой электрокотла с патрубков нужно снять заглушки и удостовериться, что в них и коммуникациях отсутствует грязь. При такой схеме подключения электрокотла используют уплотнительные материалы и прокладки.
4. Выбирая место для монтажа теплового электрокотла, желательно отдать предпочтение нежилому помещению. Оптимальным вариантом является кухня (см фото). Прибор следует расположить так, чтобы им было удобно не только пользоваться, но и осуществлять его техническое обслуживание. В соответствии с нормами, промежуток между боковыми сторонами котла и стенами должен составлять 5 сантиметров. Свободное пространство перед прибором не может быть менее 70 сантиметров, над ним – не меньше 80 сантиметров, а под котлом – минимум 50 сантиметров.
5. Устанавливать отопительное оборудование необходимо на стене, сделанной из негорючего материала. Для монтажа устройства используют специальный крепежный элемент — монтажную планку. Обычно она входит в базовую комплектацию электрического котла. На стене планку закрепляют при помощи 4 дюбелей.
