Монтаж последовательной разводки
Последовательная разводка состоит в прокладке основной магистрали, к которой присоединяют бытовые узлы с помощью тройников. Недостаток схемы в снижении напора при одновременном включении нескольких потребителей. Разводку монтируют открытой или спрятанной за фальшпанелями.
Монтаж полипропиленовых труб своими руками включает в себя следующие операции:
Составление проекта
Подсчитывают количество точек сантехнического оборудования (ванна, туалет, биде, умывальник) и бытовых приборов (стиральная машина, посудомойка, бойлер), подключенных к водоснабжению. Высчитывают объем постоянного потребления и определяют диаметр основной трубы. Ширина тройников подключения будут на 2-4 мм меньше.
За покупками
На что обратить внимание при выборе труб?
Рабочее давление
Типичное давление в магистралях холодного водоснабжения — 3-5 атмосфер. Выше (вплоть до 8-10 кгс/см2) оно может подниматься только при наличии подкачек — насосных станций, поднимающих воду на верхние этажи высотных зданий или к группам домов, возведенных на возвышениях. Поэтому на ХВС можно смело использовать трубы с номинальным давлением 10 атмосфер (PN10).
В маркировке указаны номинальное давление и SDR
Давление в автономных и берущих тепло от закрытых систем теплоснабжения контурах ГВС, обычно в точности равно давлению холодной воды. Но, как в известном анекдоте, есть нюанс.
Номинальным называется то давление, при котором труба прослужит не менее 50 лет при температуре +20°С. С повышением температуры и ресурс трубопровода, и давление его разрушения стремительно падают. Скажем, при +90 градусах труба PN20 служит не больше десяти лет и выдерживает всего 8-9 кгс/см2.
Зависимость между температурой, давлением и сроком службы полипропиленового трубопровода
Именно поэтому PN 20 — разумный минимум рабочего давления для любой системы ГВС.
Армирование
Вначале — несколько фактов:
- С армированием производятся трубы PN20 и PN25;
- В качестве армирующего материала используется алюминиевая фольга и фибра (рубленное минеральное волокно). Фольга имеет толщину в полмиллиметра, и вклеена между внутренней и внешней оболочками из полипропилена.
- Фибра вводится в средний слой полипропилена; все слои трубы формируются на одном экструдере и надежно свариваются друг с другом за счет молекулярной диффузии, просто в силу технологии производства;
Трубы с армированием минеральным волокном
Армирование фиброй сокращает удлинение погонного метра трубопровода при нагреве на 50 градусов с 6,5 до 3,1 мм, фольгой — до 1,5 мм.
А теперь — практические выводы.
Если вы покупаете трубу известного производителя (TEBO, Valtec и т.д.), лучше предпочесть армирование алюминием. Имя изготовителя в этом случае служит гарантией соблюдения технологии производства и высокого качества склейки слоев трубы.
Армированные трубы Valtec: имя гарантирует качество
Если же вы остановили свой выбор на продукции малоизвестного бренда, то ваш выбор — армирование фиброй. Просто потому, что незначительные нарушения технологии не приведут к расслоению вашего водопровода.
Диаметр
Если вы меняете стальную трубу на полипропиленовую, то придерживайтесь простого правила — внутренние диаметры труб должны совпадать. При этом помните, что стальная труба маркируется условным проходом (он примерно равен внутреннему диаметру), а пластиковая — наружным диаметром. Скажем, для замены стального стояка размером ДУ20 вам понадобится полипропиленовый трубопровод размером DN25.
Стальная труба маркируется условным проходом, пластиковая — наружным диаметром
Если вами с нуля выполняется разводка труб водоснабжения в квартире — полипропилен подбирается по диаметру так:
| Изображение | Участок системы водоснабжения и внешний диаметр трубопровода |
Пластиковые подводки | Подводка от стояка до сантехнических приборов — 20 мм. |
Стояки ХВС и ГВС | Стояк водоснабжения — 25 мм при высоте дома до 9 этажей и 32 мм при большей этажности. |
Полотенцесушитель установлен в разрыв полипропиленового стояка | Стояк полотенцесушителей без подключенных к нему точек водоразбора — 25 мм. |
Способы монтажа
Сантехнический узел в новом исполнении представляет собой отдельное помещение, где создан индивидуальный дизайн. Открыто проложенные трубы даже из полипропилена не станут украшением интерьера. Поэтому часто трубопроводы монтируют в стенах и полу.
Однако не во всех местах требуется уникальный интерьер. В этом случае трубы прокладывают открытым способом. Оба метода наделены своими особенностями.
Открытая прокладка
Когда трубы монтируются открытым способом, появляется доступ к любому элементу водопровода. Не замурованные трубопроводы в туалете и ванне это легкое обслуживание системы. При необходимости всегда появляется возможность провести ремонт, не нарушая целостности отделки помещений.
Полипропиленовые трубы в туалете
Открытая прокладка полипропиленовых труб без труда осуществляется своими руками. Ведь такой монтажный процесс требует немного сил и применения небольшого количества инструмента.
Недостатком открытой прокладки является возможность повреждения полипропиленового трубопровода при выполнении других монтажных работ или даже во время уборки. Однако на пластиковые трубы нужно воздействовать с большим усилием для нарушения их целостности.
Открытая прокладка также портит интерьер туалета и ванной. Кроме того, людям может мешать шум, создаваемый перемещаемой водой.
Для уменьшения негативных эффектов от открыто проложенных труб можно выполнить монтаж короба, например, из гипсокартона. Потом конструкция отделывается тем же материалом, который использовался на стенах и/или полу.
При установке короба нужно предусмотреть технический люк. Он позволит получить доступ к счетчикам воды, фильтрам, манометрам, шаровым кранам и другой арматуре.
Лучше всего, если такие элементы системы будут располагаться максимально компактно в одном месте. Это позволит не создавать несколько технических люков.
В некоторых случаях выполняется монтаж разборного короба. Такая конструкция позволяет получить доступ практически ко всей системе. Благодаря разборному коробу удастся удобно проводить ревизию и профилактические мероприятия, чтобы сеть работала безаварийно и эффективно максимально долго.
Скрытая укладка
Этот способ монтажа полипропиленовых труб подразумевает создание штроб в стенах. Они представляют собой ниши, которые прорезаются болгаркой со специальным режущим элементом по камню. В случае с гипсовыми перегородками и стенами трубопроводы прокладываются внутри конструкций.
Водопровод в ванной комнате из полипропиленовых труб
При осуществлении скрытой укладки труб необходимо помнить о следующих нюансах:
- Нельзя резать специальные ниши для трубопроводов в перекрытиях. В противном случае будет повреждена арматура в пустотных плитах. Поэтому конструкции потеряют прочность. При необходимости прокладки труб в полу нужно выполнять стяжку.
- Смесь из цемента и песка создает дополнительную нагрузку на перекрытия. Это тоже уменьшает их прочность. При большом весе стяжки плиты могут треснуть.
- Не рекомендуется создавать штробы в несущих стенах. Выполнение специальных ниш в каркасе здания может нарушить его целостность. В результате произойдет обрушение стен.
- Не запрещено выполнять штробы в стенах из блоков и кирпича. Конструкции из пустотных панелей всегда обязаны оставаться целыми.
Если человек не уверен в правильности выполнения монтажных работ относительно прокладки водопровода и создания штроб, можно обратиться за помощью к профессионалам. Специализированные компании также помогут при необходимости подготовить проект перепланировки.
Специалисты даже возьмут на себя заботы относительно получения официального разрешения, позволяющего объединить ванную с туалетом или изменить конфигурацию помещений.
Закрытая укладка позволяет спрятать трубы в строительные конструкции здания. Это существенный плюс такого метода. В результате удастся создать приятный и гармоничный вид в ванной комнате и туалете.
Минусы
Недостатком скрытой прокладки трубопроводов является невозможность контролировать состояние системы и проводить ремонтные работы. В последнем случае придется нарушать целостность отделки, а при утечке даже компенсировать убытки соседей на нижнем этаже.
Полипропиленовые трубы соединяются с помощью пайки. Этот способ позволяет создать надежные стыки. Поэтому пластиковые трубопроводы разрешено прокладывать в стенах. Главное, чтобы сварка была выполнена качественно.
Рекомендуется выполнять работы согласно ГОСТ. В нормативных документах сказано, что места соединения труб нельзя замуровывать в стены и пол. Ведь именно на таких участках чаще всего возникают протечки.
Типичные ошибки при монтаже
Основные ошибки, которые допускают начинающие мастера при работе с полимерными изделиями:
- Нагревание деталей. В момент нагревания детали должны располагаться в максимально ровном положении. Малейшее смещение может негативно повлиять на эксплуатационные параметры всей сантехнической системы.
- Состыковка полимеризованных концов. Выполняя надавливание расплавленных концов элементов нельзя проворачивать детали вокруг своей оси. Это может привести к тому, что шов получится недостаточно прочным.
- Корректировка соосности. При состыковке элементов допускается лишь легкая корректировка их соосности, продолжительность процедуры которой не более 1-2 секунд.
Еще один важный момент: выполняя впаивание фитингов с арматурой, необходимо обязательно учитывать расположение вентилей, обеспечивая им свободный полный ход.
Нагретый полипропилен остывает настолько быстро, что уже через час с момента завершения монтажа в систему можно смело подавать воду
Если после состыковки элементов в качестве какого-либо шва возникли сомнения, место соединения лучше вырезать и заново переделать.
Устранение дефектов лучше выполнить на этапе монтажа конструкции, поскольку заменить протекающий стык в запущенной системе гораздо проблематичнее.
Монтаж водопроводной системы
Система монтируется после установки и подключения канализации, трубы которой должны находиться под небольшим наклоном. Сам монтаж реально провести и в одиночку, но намного проще и быстрее делать все вдвоем, особенно если нет предварительного опыта в подобном деле. Один человек обычно соединяет между собой детали, а второй держит паяльник.
Во время установки системы понадобится место для резки труб и сборки отдельных узлов. Это можно делать прямо на полу или на верстаке. Узлы намного проще собирать на горизонтальной поверхности, а уже потом крепить их к общей системе. Направление сборки водопровода – от потребителей (ванны, раковины, унитаза) к вводу.
Монтаж водопровода в квартире своими руками
Если трубы горячего и холодного водоснабжения проходят параллельно, первая всегда должна быть выше, чтобы на поверхности второй не накапливался конденсат. Прокладываются они вертикально или горизонтально, поворачиваются и стыкуются под прямым углом. При пайке для нагрева поверхностей соединяемых элементов должен быть свободный ход трубы не менее 8 см. Об этом нужно помнить, выбирая место «последней пайки». В крайнем случае, можно использовать два паяльника: для фитинга и для трубы.
Технология пайки полипропилена:
на паяльник крепится нужная насадка соответствующего диаметра; включается питание паяльника, выбирается температурный режим. Температура плавления указывается на самих трубах и в большинстве случаев составляет 260ºС. При достижении нужной температуры срабатывает реле, в некоторых моделях загорается/гаснет лампочка; отрезается труба нужного размера с помощью специальных ножниц. Ее длина должна быть больше расчетной на 30 мм, так как ее концы с двух сторон будут заходить в фитинги на 15 мм; спаиваемые поверхности очищаются от пыли и обезжириваются специальным средством. Они должны быть ровными и гладкими, без дефектов и деформаций; фитинг прикладывается к трубе в том положении, в котором они будут соединяться между собой. На трубе отмеряется 15 мм от края и ставиться отметка. Такая же отметка наносится и на фитинг; на насадку надевается фитинг, а в нее – труба. Желательно, чтобы элементы надевались одновременно для равномерного прогрева или же сначала фитинг, стенки которого толще, поэтому и прогреваются дольше. Во время нагревания нельзя двигать детали, вращать их или деформировать; время нагрева зависит от диаметра элементов: для 20 мм – 4-5 с, для 25 мм – максимум 7 с, для 32 мм – максимум 10; с насадки одновременно снимаются фитинг и труба и быстро, но аккуратно соединяются между собой
Важно при соединении не нарушать их соосность, не прокручивать. Вся расплавленная часть трубы должна полностью войти в фитинг. Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки
Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию
Нанесенные ранее метки на их поверхностях должны совпасть; соединение удерживается в нужном положении 5 с, после чего нужно осмотреть результат пайки. Внутри трубы не должно быть перегородки из расплавленного полипропилена, что является свидетельством перегрева поверхности изделия; через 2-3 минуты соединение будет готово к дальнейшему использованию.
Устанавливаем трубы полипропиленовые водопроводные
Первый раз наверняка соединение окажется перекошенным, перегретым или деформированным, поэтому для начала стоит потренироваться на ненужных обрезках, чтобы лучше понять технологию и «набить руку». В целом же монтаж полипропиленовых труб своими руками отличается простотой, так что под силу каждому. После окончания работы с паяльником еще горячая насадка протирается ветошью.
Соединенные узлы закрепляются на стенах или на полу, формируя водопроводную систему, трубы оборачиваются изолирующим рукавом и фиксируются на несущих конструкциях С-образными клипсами. На стенах крепятся выводы.
Как правильно осуществлять пайку полипропиленовых труб
Полипропиленовые трубы для водопровода
Устанавливаем трубы полипропиленовые водопроводные
Полипропиленовые трубы для монтажа
Монтаж водопровода из полипропилена своими руками
Монтаж полипропиленовых труб своими руками
Водопровод из полипропиленовых труб
Монтаж водопровода в квартире своими руками
Разводка полипропиленовых труб
Полипропиленовые трубы используют для монтажа гребенки холодной или горячей воды, отопления. Выбор диаметра в каждом случае индивидуален — зависит от объема жидкости, которую необходимо прокачать в единицу времени, требуемой скорости ее движения (формула на фото).
Формула расчета диаметра полипропиленовых
Расчет диаметров труб для систем отопления — это отдельная тема (определять диаметр надо после каждого ответвления), для водопроводов все проще. В квартирах и домах для этих целей используют трубы диаметром от 16 мм до 30 мм, причем самые ходовые — 20 мм и 25 мм.
Считаем фитинги
После определения диаметра считается общая протяженность трубопровода, в зависимости от его строения докупаются фитинги. С длиной труб все относительно просто — измеряете протяженность, добавляете около 20% на погрешность и возможные браки в работе. Чтобы определить, какие фитинги нужны, требуется схема трубопровода. Нарисуйте ее, обозначив все отводы и приборы, к которым требуется подключаться.
Пример разводки полипропиленовых труб в ванной
Для подключения ко многим приборам требуется переход на металл. Есть и такие полипропиленовые фитинги. У них с одной стороны латунная резьба, с другой — обычный фитинг под пайку. Сразу надо смотреть диаметр патрубка подключаемого прибора и тип резьбы, которая должна быть на фитинге (внутренняя или наружная). Чтобы не ошибиться лучше все записывать на схеме — над тем отводом, где будет установлен данный фитинг.
Далее по схеме считается количество «Т» и «Г» образных соединений. Для них покупаются тройники и уголки. Бывают еще крестовины, но они применяются редко. Уголки, кстати, есть не только под 90°. Есть по 45°, 120°. Не забудьте про муфты — это фитинги для стыковки двух отрезков труб. Не забывайте, что полипропиленовые трубы совершенно не эластичны и не гнутся, потому каждый поворот делают при помощи фитингов.
Когда будете закупать материалы, договоритесь с продавцом о возможности замены или возврата части фитингов. Проблем обычно не возникает, так как даже профессионалы не всегда могут сразу точно определиться с требуемым ассортиментом. Кроме того, в процессе монтажа иногда приходится менять структуру трубопровода, а значит, меняется набор фитингов.
Компенсатор для горячего водопровода и отопления из полипропиленовых труб
Полипропилен имеет довольно значительный коэффициент температурного расширения. Если монтируется полипропиленовый горячий водопровод или система отопления, требуется сделать компенсатор, при помощи которого будет нивелироваться удлинение или укорочение трубопровода. Это может быть фабричная петля-компенсатор, или собранный по схеме компенсатор из финигов и кусков труб (на фото выше).
Способы укладки
Есть два способа монтажа полипропиленовых труб — открытый (по стене) и закрытый — в штробах в стене или в стяжке. По стене или в штробе трубы из полипропилена крепят на держатели-клипсы. Они есть одинарные — для укладки одной трубы, есть двойные — когда две ветки идут параллельно. Крепятся на расстоянии 50-70 см. Труба в клипсу просто вставляется и держится благодаря силе упругости.
Крепление полипропиленовых труб к стенам
При укладке в стяжку, если это теплый пол, трубы крепят к армирующей сетке, другого дополнительного крепления не требуется. Если замоноличиваться будет подводка к радиаторам, трубы можно не крепить. Они жесткие, свое положение даже при заполнении теплоносителем не меняют.
Вариант скрытой и наружной проводки в одном трубопроводе (за ванной проводку сделали открытой — меньше работы)
Нюансы пайки
Сам процесс сварки полипропиленовых труб, как вы видели, труда особого не оставляет, но вот тонкостей есть очень много. Например, непонятно, как при стыке труб подгонять участки так, чтобы трубы были ровно той длины, которая требуется.
Другой момент сварки полипропиленовых труб — пайка в труднодоступных местах. Не всегда есть возможность надеть на паяльник с двух сторон трубу и фитинг. Например, паяем в углу. Паяльник, приходится засовывать в угол, с одной стороны насадка упирается прямо в стену, фитинг на нее не натянешь. В этом случае ставят второй комплект насадок такого же диаметра и на нем греют фитинг.
Как паять полипропиленовые трубы в труднодоступном месте:
Как перейти с железной трубы на полипропилен:
Какие трубы использовать
Практически все полипропиленовые изделия пригодны для холодного водоснабжения, а вот с горячим дело обстоит несколько иначе.
Для того чтобы использовать трубы для доставки питьевой воды, они должны иметь сертификат соответствия. Для горячего водоснабжения используются рукава первого и второго класса с рабочей температурой до 70 градусов. Для отопления и обустройства теплых полов используются специальные изделия, имеющие армирующий и антидиффузионный (защищающий от доступа кислорода) слои.
Трубы имеют соответствующие маркировки.
Необходимо учитывать некоторые особенности. Например, полимеры не используются при соединении с твердотопливными котлами. Как минимум полтора метра начального участка подачи и обратки должны быть из медных или стальных труб.
Цены на полипропиленовые трубы разных производителей
полипропиленовые трубы

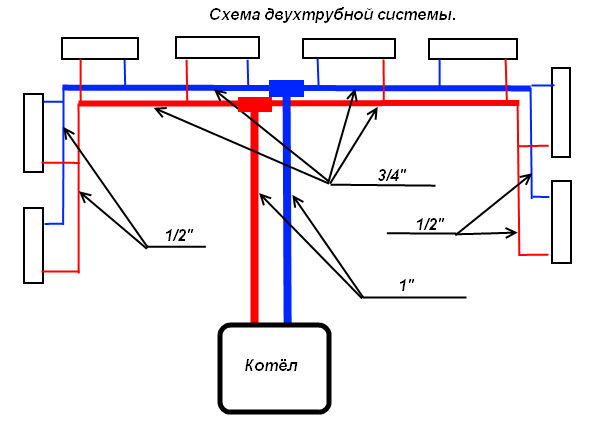

Как правильно выбрать диаметр
Для точного подбора диаметра требуется гидравлический расчет системы, однако в домах до 250 м² можно обойтись без него.
Диаметр напрямую зависит от суммарной мощности радиаторов, при этом следует понимать, что разные участки труб обслуживают часть системы, а не всю ее целиком, поэтому подача часто имеет меньший диаметр, чем трубы соединений и обратки.
Для точной балансировки необходимо все же использовать гидравлический расчет, с помощью которого подбирается и диаметр и длинна разных участков, а также радиаторные клапаны и циркуляционный насос.
В результате расчета получают данные:
- расхода теплоносителя для всей системы, кг/с;
- потери напора в системе;
- потери напора от котла (насоса) до каждого радиатора.
Расход теплоносителя равен отношению теплопотерь здания к произведению теплоемкости воды и разности температур на подаче и обратке котла.
Скорость движения теплоносителя равна отношению расхода через участок трубы (кг/с) к произведению плотности воды и площади поперечного сечения трубы в квадратных метрах.
Потери напора равны произведению удельных потерь на трение в трубе и длины участка трубы. Информация по трению должна быть указана в справочной литературе производителя.
Также высчитываются потери сопротивления на фитингах, арматуре, оборудовании. Коэффициент указывается производителем каждого фитинга. Для расчета коэффициент перемножается с плотностью и скоростью в квадрате, деленной на два.
В итоге суммируются сопротивления всех участков и сравниваются с контрольным значением.
Если самостоятельный расчет вызывает сложности, обратитесь к специалистам.
Что потребуется в работе
Оборудование для монтажа водопровода:
- сварочный аппарат для пластиковых труб с насадками;
- электрический лобзик или обычная ножовка для металла;
- перфоратор;
- клупп – специальное устройство для нарезки резьбы;
- болгарка;
- маркер;
- уголки и саморезы для крепления к стенам.
Необходимые материалы:
- ПП трубы;
- фитинги, разъемные или неразъемные;
- тройники;
- муфты;
- углы (для монтажа наклонных участков магистрали).
Какой дом Вам нравится больше?
Дом из бруса 14.61%
Кирпичный дом 9.32%
Бревенчатый дом 5.88%
Дом из газобетонных блоков 18.01%
Каркасный дом 35.73%
Дом из пеноблоков 16.44%
Проголосовало: 2737
Температура окружающей среды при работе должна быть не менее +5ᵒС. Все детали проверяются на наличие дефектов, очищаются от грязи, а непосредственно во время сварки/монтажа располагаются подальше от открытых источников огня.
Какой может быть обвязка из полипропиленовых труб
Обвязка для домашней системы отопления может быть самой разной. Все дело в том, что потребитель пытается всегда уменьшить количество расходного материала, одновременно пытаясь оборудовать радиаторы во всех отапливаемых помещениях.
Следует сразу сказать – это пережитки прошлого. В отличие от дорогостоящих металлических труб, полипропиленовые расходные материалы значительно дешевле и проще в монтаже. поэтому экономить на длине трубопровода не стоит. Выбирайте тот тип обвязки, который в вашем случае принесет максимальную пользу. Единственными причинами, которые могут оказать влияние на выбор типа обвязки, являются следующие факторы:
- какая отопительная схема используется (однотрубная система или двухтрубная);
- какой тип подключения радиаторов вы выбрали (диагональный, боковой или нижний).
Как правило, при использовании любой схемы отопления: однотрубной или двухтрубной, можно использовать любой тип подсоединения батарей отопления.
по мнению экспертов, прокладка трубопровода необходимо свести к минимуму количество изгибов. Ровная магистраль остается устойчивой к гидродинамическим нагрузкам. В трубопроводе уменьшится количество зон, в которых может скапливаться воздух.
Для обвязки одноконтурной и двухконтурной системы отопления с помощью полипропиленовых труб существуют свои особенности.
- обычно в такой системе используется последовательное подключение радиаторов;
- перед батареей всегда монтируется байпас, соединяющий подающую трубу и обратку. При нормальной работе системы отопления байпас не задействуется. При проведении профилактических работ или в случае аварийной ситуации, подача воды в радиатор прекращается. Теплоноситель беспрепятственно циркулирует через байпас.
- используется, как параллельное, так и последовательное подключение батарей;
- оба патрубка радиатора подключаются к разным трубам. Верхний к подающей трубе, нижний патрубок подключается к обратке. Обычно в двух трубных системах идет параллельное подключение радиаторов, поэтому установка байпасов не требуется.
Обвязка полипропиленовых труб с участием радиаторов выполняется двумя способами: пайкой и с помощью фитингов. Монтаж радиаторов и их подключение осуществляется с помощью паяльника и сантехнических ключей под американку.
Типовые схемы разводки
Схемных решений относительно разводки линий водопровода из пропилена встречается множество. Каждая из отдельно взятой схемы обычно рассматривается с учётом финансовых затрат на сооружение и с оглядкой на технические требования к помещениям объекта.
Чаще всего применяется классическая схема разводки, однотипная по отношению к линиям ХВС и ГВС.

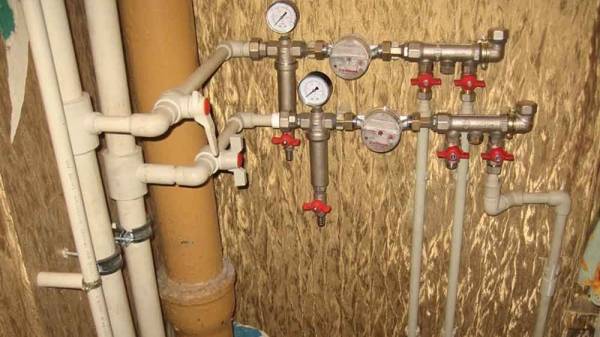

Стандартная схема разводки холодной/горячей воды в домах муниципального хозяйства. Подобные решения встречаются чаще других. Однако в частных домах схема может несколько отличаться по причине иной планировки жилых помещений (+)
Подача воды выполняется от стояка централизованной магистрали отводом трубы с установленным на ней запорным краном. Далее последовательно монтируются системные элементы: фильтр, редуктор, счётчик, обратный клапан и осуществляется подключение на распределительный коллектор.
От коллектора холодная или горячая вода распределяется по сантехническим приборам. Такое решение традиционно используется при разводке водопровода в квартире.
Многие частные хозяйства пользуются автономной системой водоснабжения. Поэтому отход от традиционных схемных решений в таких случаях не исключается. Но обычно принцип коллекторного распределения для систем водоснабжения (не отопления) сохраняется в любом случае.
Бойлерные системы частного домовладения нередко предусматривают только подвод холодной воды. Причём источником холодной воды может вместо централизованной магистрали выступать, к примеру, скважина. Тогда схема разводки может быть, примерно, такой:
Распространённое схемное решение разводки водоснабжения в частном доме. Здесь используется только один главный ввод – холодная вода. Горячую воду получают через бойлерную систему (+)
Схема разводки в любом варианте должна предусматривать наличие запорных (отсекающих) вентилей для каждого отдельно взятого сантехнического прибора. Для схем автономного типа (с котлами или бойлерами) характерно обязательное наличие обводных линий на приборах, осуществляющих функциональный процесс.
Подобные решения позволяют оперативно переключать систему из автономного режима в режим централизованного снабжения при необходимости.
Пайка полипропиленовых труб
Одной из самых важных и сложных операций, связанных с обустройством водопровода из полипропилена своими руками, является пайка труб. Она может выполняться как на столе, так и непосредственно по месту монтажа. В первом случае собираются сложные участки с множеством поворотов. Впоследствии они устанавливаются на клипсы, прикрученные к стене. Пайка полипропиленовых труб по месту нужна для того, чтобы соединить все эти участки в единую систему подачи холодной и горячей воды.
Паяльник для полипропиленовых труб с цилиндрическим нагревательным элементом
Шаг 1. Состыкуйте подготовленную для пайки трубу с соответствующим фитингом «всухую». Если она входит в него свободно – значит, вы столкнулись с браком или изделиями низкого качества. Паять их друг с другом нежелательно – впоследствии данное соединение в линии водопровода будет протекать.
Трубу нужно состыковать с фитингом
Шаг 2. Специальными ножницами отрежьте кусок трубы нужной длины.
Резка трубы
Шаг 3. Зачистите торец полипропиленовой трубы.
Шаг 4. Обезжирьте и насухо вытрите конец полипропиленовой трубы, предназначенной под пайку.
Обезжиривание конца трубы
Шаг 5. Отметьте маркером, на какую глубину отрезок трубы войдет в фитинг.
Отмечается глубина входа в фитинг
Шаг 6. Подберите насадку под внешний диаметр трубы и внутренний фитинга, установите на нагревательный элемент аппарата для пайки.
Шаг 7. Включите инструмент, установите на нем температуру +260°С и дайте прогреться. Когда аппарат для пайки будет готов – зажжется соответствующая лампочка на нем.
Включение паяльника
Шаг 8. Одновременно зафиксируйте на соответствующих концах насадки фитинг и полипропиленовую трубу. При этом они должны быть сразу повернуты в правильном направлении.
Фиксация трубы и фитинга
То же, но вблизи
Шаг 9. Труба и фитинг должны прогреваться при температуре +260°С от 5 до 12 секунд, в зависимости от диаметров изделий.
Шаг 10. После этого снимите с насадки трубу и фитинг, вставьте один в другой. Чтобы повернуть и правильно сориентировать изделия друг относительно друга, у вас будет около 4-5 секунд. Затем в течение некоторого времени держите трубу и фитинг неподвижно, чтобы они надежно спаялись.
Труба помещается в фитинг
Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра
Разрез, показывающий пример качественной пайки полипропиленовых труб
После этого соединение полностью готово к монтажу. А пускать по нему воду можно уже через час после завершения пайки. При качественных материалах и инструменте, а также при полном соблюдении инструкций у вас получится соединение с высочайшей степенью прочности и герметичности.
Водопровод из полипропилена своими руками
У полипропиленовых труб много преимуществ
Маркировка на трубах из полипропилена
PPR-трубы
Армированные полипропиленовые трубы
Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi
Трубы, армированные стекловолокном, для отопления
SONY DSC
PN10
PN16
PN20
PN25
Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25
Закрытый монтаж трубопроводов
Открытый монтаж трубопровода
Короб для труб своими руками
Последовательная разводка труб
Параллельная разводка водопровода
Схемы подключения водозаборной арматуры
Демонтаж старого водопровода
Разметка труб и фитингов водопровода из полипропилена
Установка клипс
Сборка основных линий
Монтаж трубопровода из полипропилена
Процесс монтажа водопровода
Установка подводящих труб и арматуры
Паяльник для полипропиленовых труб с плоским нагревательным элементом
Пальник для полипропиленовых труб с цилиндрическим нагревательным элементом
Трубу нужно состыковать с фитингом
Резка трубы
Обезжиривание конца трубы
Отмечается глубина входа в фитинг
Включение паяльника
Фиксация трубы и фитинга
То же, но вблизи
Труба помещается в фитинг
Таблица, показывающая зависимость времени нагрева и фиксации при пайке полипропиленовых труб от их диаметра
Разрез, показывающий пример качественной пайки полипропиленовых труб
Схема устройства полипропиленовой трубы
Полипропиленовые трубы MeerPlast и соединительные детали к ним (фитинги)
ПП изделия подходят для устройства отопительных систем
Водопровод из полипропиленовых труб
Демонтаж водопровода
Короб из гипсокартона в ванной комнате
Установка счетчиков воды
Как соединить полипропиленовые трубы?
Для соединения отрезков труб из полипропилена используется пайка. Она выполняется при помощи специального паяльника. Пользоваться таким устройством несложно. Этому может очень быстро научиться любой, даже самый неопытный сантехник.
Процесс пайки полипропиленовых труб выглядит следующим образом. Сначала нужно подготовить детали, которые следует спаять. Для этого на стене намечаются участки крепления труб.
После чего при помощи уровня проверяется правильность наметки, затем на стену устанавливаются так называемые клипсы или крепежные опоры. Затем нужно отмерить куски трубы, которые нужно будет соединить, после чего отрезать их резаком или специальными ножницами.
Теперь можно приступать к пайке. Сначала нужно выбрать насадку на паяльник. В комплекте с устройством идет несколько таких элементов.
Паяльник для монтажа полипропиленовых труб можно взять в аренду. В комплекте с ним идут и насадки для разных диаметров труб и фитингов
Они различаются диаметром рабочей поверхности. Подбирается насадка в соответствии с сечением трубы и фитинга. Деталь устанавливается на место и включается паяльник. На корпусе устройства обязательно присутствует регулятор температуры, при помощи которого можно контролировать разогрев насадок.
Для работы с полипропиленом рекомендуется выбирать диапазон 250-270ºС.
Фитинг и трубу надевают на соответствующие разогретые насадки паяльника и греют примерно 5-10 секунд. Это зависит от диаметра элементов. Чем он больше, тем время разогрева, соответственно, длиннее.
После того, как детали прогреются, их снимают с насадок и немедленно прижимают друг к другу. При этом нельзя производить скручивающее движение. Элементы не вращают, а придавливают один к другому.
В таком положении их удерживают примерно полминуты. За это время пластик успеет застыть и можно будет убрать руки. После полного остывания полипропилена образуется прочное монолитное соединение двух узлов.
Признак качественно выполненной работы – равномерный буртик, который виден по всей окружности трубы. Он есть и внутри фитинга, просто там его не удается увидеть.
Детали разогреваются до нужной температуры на насадках паяльника, после чего крепко прижимаются одна к другой
Буртик образуется при разогреве детали. Если он равномерный, значит разогрев происходил нормально. При неравномерном прогреве деталей высота буртика будет разной. Там, где она меньше всего, впоследствии вероятно появление течи.
Важный момент – качество насадок для паяльника. Они покрываются тефлоном, чтобы к ним не прилипал пластик. В процессе работы слой тефлона истончается и даже пропадает.
Специалисты настоятельно не рекомендуют пользоваться насадками, частично покрытыми антипригарным покрытием. Связано это с тем, что при разогреве пластик обязательно прилипнет к тем участкам насадок, которые не покрыты тефлоном.
Это не значит, что деталь невозможно будет снять с насадки. Она прекрасно снимется, но вот соединение будет некачественным. Очень велика вероятность того, что там, где элемент прилип к насадке, впоследствии появится течь.
Нормативные документы условия и требования проведения трубопровода
Нормами определяется прокладка любого трубопровода, вне зависимости от того, из какого он материала. Многие технические моменты регламентируются в так называемых СНиПах.
Смотреть видео
Они обеспечивают безопасность, позволяют провести качественно любые работы. Вот ряд требований, обязательных к выполнению для прокладки в земле.
- Учёт требуется для точки, на которой грунт промерзает. Её уровень чаще равен 1,4 метрам. Зимой вода внутри водопровода просто замёрзнет, если он находится ниже. Эксплуатация водопровода станет невозможной.
- Прокладка и её способ будет может меняться в зависимости от того какие сооружения и конструкции уже присутствуют на територии. И от наличия магистралей, коммуникационных сетей, трасс. Лучше обратиться к специализированным фирмам, если нет полной уверенности по поводу того, где проводить монтаж.
- Особенности грунта и рельефа важны для тех, кто прокладывает водопровод под землёй.
