Как установить дымоход из сэндвич труб

Герметизация дымохода со стороны улицы

Когда основные строительные работы завершены, защитную пленку удаляют. Проверяют герметичность всех соединений, швов, стыков.

При проведении герметизации важно учесть такие нюансы:

1. В месте перехода от одностенной трубы к сэндвичу обрабатываются все наружные края по окружности.
2. При нанесении на внутреннюю часть труб обмазывается внешняя часть верхней секции. При обработке внешней части принцип аналогичен.

Рекомендуется использовать исключительно огнеупорный герметик, который переносит температуру 1000 градусов и выше.

Общая длина дымохода от колосника составляет от 6 м.

Как устанавливать дымоходы из нержавейки или чугуна

Самым дешевым и простым способом устройства дымохода станет монтаж металлической трубы. Вся установка делится на несколько последовательных этапов:

1. Сначала вы готовите канал под дымовую трубу.
2. Затем вы собственно устанавливаете дымоход.
3. И на заключительном этапе вы монтируете вокруг трубы изоляцию.

Канал под дымовую металлическую трубу должен примерно в полтора раза превышать ее диаметр. В этом случае у вас останется пространство для изоляции.

монтаж дымохода из нержавейки

Собственно металлический дымоход состоит из следующих составных частей: металлической трубы, переходников для монтажа колет, оголовка и конденсатора. В ряде конструкций дымоходом устанавливается шибер – узел, увеличивающий тягу в системе.

Этапы установки дымоходов

На начальном этапе установки дымохода вам необходимо подогнать трубы по длине. Далее получившуюся конструкцию размещает в заблаговременно подготовленном канале. После этого с системе подключается конденсатор и сам отопительный прибор (печка или котел). На финальном этапе устанавливается оголовок.

Для того, чтобы жестко зафиксировать трубу, ее необходимо крепить к стене не реже, чем через каждые полтора метра.

При монтаже стальных и чугунных труб необходимо предусмотреть качественную теплоизоляцию дымохода. Только в этом случае вы сможете избежать возгорания перекрытий и прилегающих к ним конструкций из-за внезапно прохудившейся трубы. Для изоляции металлического дымохода лучше всего применить классический способ – огнеупорную глину. Но в крайнем случае можно использовать и специальную огнеупорную пену.

Также с помощью глины можно произвести и декорирование мест стыков дымохода из металлической трубы с перекрытиями и крышей.

стык металлического дымохода с перекрытием

Если вы используете металлическую трубу, то ее необходимо фиксировать к перекрытию и стенам крепежными элементами уже через каждые полметра. Вызвано это большим весом таких труб дымохода. Кроме того, посадочные отверстия выполняются шире – примерно на два диаметра трубы.

Чугунная труба прослужит в качестве дымохода дольше, но ее монтаж сопряжен с определенными трудностями. Так резать такую трубу можно только с помощью болгарки.

Правильная установка сэндвич дымохода своими руками

Сэндвич-дымоходы, изготовленные из нескольких материалом идут на смену обычным металлическим трубам. Многослойная конструкция позволяет качественно изолировать перекрытия от нагревания продуктами сгорания печи. При установке такого дымохода не требуется дополнительная изоляция, вследствие чего посадочные отверстия можно делать практически равными диаметру трубы.

При монтаже металлических труб они входят друг в друга как матрешки и для соединения колен труды не требуется дополнительной фиксации. В дымоходах-сэндвичах колена трубы необходимо соединять между собой при помощи специального строительного клея. Кроме фиксации колен, строительный клей также предотвращает проникновение дыма в помещения.

Сэндвич-трубы очень чувствительны к образованию конденсата из атмосферной влаги, поэтому их не рекомендуется использовать при монтаже наружных дымоходов. Внутри же здания такая труба может прослужить до 70 лет.

Монтаж наружного дымохода

Самым оптимальным материалом для изготовления наружного печного дымохода будет труба, изготовленная из нержавеющего металла. Она немного весит и хорошо обрабатывается самыми простыми инструментами.

монтаж наружного дымохода

Для того, чтобы смонтировать наружный дымоход из нержавеющей трубы проведите следующие работы:

• Пробейте в прилегающей к котлу трубе отверстие. Оно должно распологаться не ниже, чем в полуметре от верхней части котла.
• Разместите на наружной стене крепежные элементы в метре друг от друга.
• Подсоедините входную часть дымохода к отопительному прибору.
• Выведите изогнутое колено трубы из помещения.
• Смонтируйте конденсатор.
• Зафиксируйте трубу на стене.
• Установите оголовок и защиту дымохода.

Обязательные условия

Любая проходящая через перекрытие труба должна иметь защитный тепловой контур. Он называется узел прохода через перекрытие. Конструкция может использоваться разная – от готовых заводских устройств до самостоятельно изготовленных, но все огни, монтируются согласно общим требованиям.

В месте прохода обязательно устраивается изоляция из термостойкого материала. Он должен выдерживать температуры до 800 – 1000 градусов. Если не сделать подобную изоляцию, то потолок может просто загореться от нагрева.

Расстояние от внутренних стенок нагретого канала отвода дыма до сгораемых материалов не должно быть менее 38 сантиметров. От наружной его части, до конструкций из возгораемых материалов, должно оставаться расстояние не меньше 13 сантиметров. В этом случае, слой теплоизоляционной прокладки внутри дымового канала должен составлять больше пяти сантиметров. Именно таким образом теплоизолированы популярные сэндвич системы.

Соблюдение этих норм позволит собрать наиболее безопасную с точки зрения возникновения пожара конструкцию.

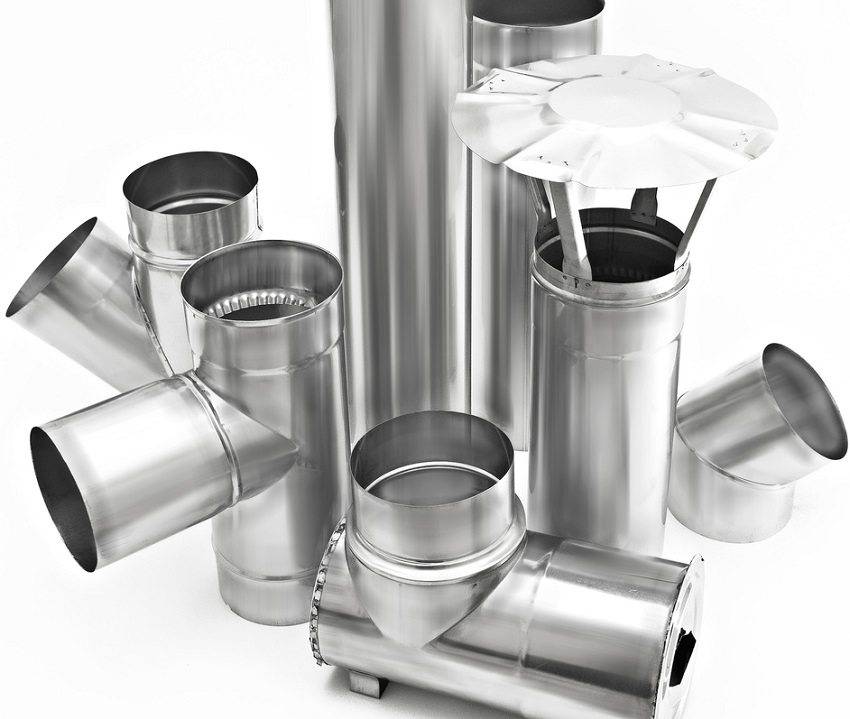

Трубы для дымоходов из нержавейки

Нержавеющая сталь — актуальный материал, нашедший применение в различных конструкциях, в том числе в производстве дымоотводных каналах. Использование нержавеющей трубы для дымоходов практически во всех видах отопительного оборудования обусловлено стойкостью материала к воздействию коррозии и агрессивной среды, образующейся в результате конденсирования водяных паров отводимых продуктов.

Одностенные дымоходы из нержавеющей стали

Однако не все виды стали можно использовать для дымоотводных конструкций. Выбор марки стали, подходящей для дымоходов, зависит от температуры отвода продуктов: до 400°С используют хромоникелевую сталь AISI 304, 321, до 800°С — жаростойкая хромоникельмолибденовая сталь марки AISI 316. Что касается оцинкованной или черной стали, они не обладают антикоррозийными свойствами и в качестве дымоходов быстро прогорают.

Неоспоримыми преимуществами стальных нержавеющих труб для дымохода являются:

• легкий вес — способствует удобству сборки и не требует возведения фундамента;
• модульность систем — огромное количество труб и фасонных деталей различного диаметра позволяет собрать конструкцию не только в доме новой постройки, но и в обжитом помещении;
• простота монтажа — качество соединительных элементов гарантирует газоплотную сборку безошибочной конструкции. Кроме того, такие дымоходы можно отклонять от вертикального состояния для обхода всевозможных препятствий;
• гладкость внутренней поверхности;
• стойкость к прогоранию — способствует длительной эксплуатации дымохода;
• тонкостенность трубы — позволяет системе быстро нагреваться при запуске, снижая образование конденсата и обеспечивая хорошую тягу.

Сэндвич труба для дымоходов

Выпускаются стальные дымоходы в двух вариантах:

• одностенные (однослойные, одноконтурные) — такие системы дымоотвода предназначены для использования в отапливаемых зданиях, присоединения котла к существующей системе дымоотвода или для ремонта и восстановления старого дымохода путем санации;
• двухстенные (трехслойные, двухконтурные, сэндвич-трубы) — в конструкции сэндвичных труб для дымохода имеется теплоизоляционный слой, расположенный между двумя трубами разного сечения. Такое устройство труб делает возможным монтировать их и внутри, и снаружи здания без устройства утепления. Изоляцию производят лишь в местах проходов дымохода через потолок, стену или перекрытие.

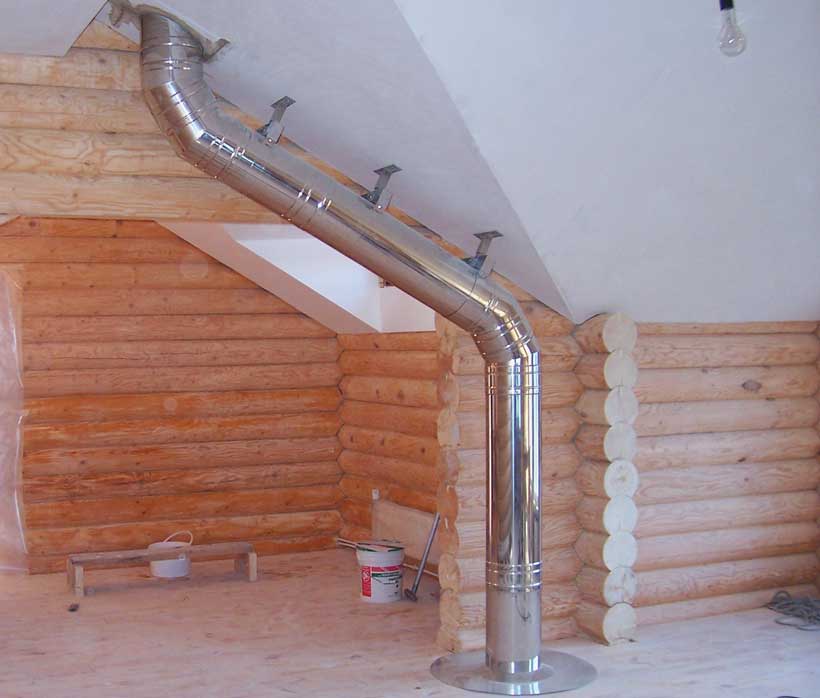

Важные моменты при установке дымохода своими руками

Внутреннюю конструкцию дымохода используют для строительства систем отопления на базе котлов обогрева либо каминов. Данные системы, как правило, устанавливают внутри стен. После завершения установки дымоходы закрывают в толще стены и декорируют. Преимущества данной системы в том, что она не подвержена  образованию конденсата и отлично защищена от попадания атмосферной влаги.

Проходящие через дымоход продукты горения имеют высокую температуру. И участок стены, проходящий рядом с дымоходом, очень сильно нагревается и может даже загореться. Поэтому внутренние дымоходы не стоит устанавливать  в стенах из легковоспламеняющихся строительных материалов. Данные системы также не рекомендованы для мощных котлов.

Внешний дымоход устанавливают на промышленных предприятиях с большими отопительными системами. Их принято устанавливать на площади отапливаемого помещения свыше 600 кв.метров. Такой дымоход также монтируют, если установка внутреннего дымохода сопряжена с рядом трудностей. Например, в помещении с бетонными перекрытиями и стенами  легче будет пробить плиту, чем выдалбливать канал в стене.

Установка дымоходов из нержавеющей стали и чугуна

Простой и дешевый способ устройства дымохода – это установка металлической трубы.

Монтаж можно разделить на несколько этапов:

1. Подготовка канала под дымовую трубу;
2. Установка дымохода;
3. Монтаж изоляции вокруг трубы.

Канал под металлическую трубу необходимо выполнять в несколько раз больше ее диаметра. Чтобы осталось место для изоляционного материала.

Установка дымохода

Перед установкой дымохода нужно подогнать все трубы по длине. Получившуюся конструкцию необходимо разместить в заранее подготовленном канале. Далее подключить к системе конденсатор и печку. Финишем считается установка оголовка.

Для жесткой фиксации трубы, ее крепят к стене через каждые полтора метра.

При установке стальных либо чугунных труб нужно предусмотреть хорошую теплоизоляцию трубы дымохода. Это позволит избежать возгорания прилегающих перекрытий из-за прохудившейся дымоходной трубы. Для качественной изоляции металлической трубы применяют огнеупорную глину.  При помощи глины производят и декорирование мест стыков трубы и дымохода.

При использовании металлической трубы, нужно крепить ее к перекрытию через каждые полметра. Помимо этого, посадочные отверстия необходимо делать шире, около двух диаметров трубы.

Установка труб дымохода  из чугуна оправдана, так как такие трубы прослужат гораздо дольше. Но их установка связана с определенными затруднениями. Например, резать чугунную трубу можно только при помощи болгарки.

Установка сэндвич-дымоходов своими руками

Комбинированные дымоходы, выполненные из нескольких материалов, отлично заменяют обычные металлические трубы. Многослойные конструкции позволяют надежно изолировать перекрытия от перегрева продуктами горения печи. При монтаже данного дымохода не нужна дополнительная изоляция, в результате чего посадочные отверстия выполняют равными диаметру трубы.

При установке металлических труб они монтируются как матрешки, а для фиксации колен трубы не потребуется дополнительных крепежей. Колена трубы в данных дымоходах соединяют между собой с помощью строительного клея.

Трубы дымохода очень чувствительны к конденсату, поэтому их не используют при установке наружных дымоходов. При правильной установке сэндвич-дымохода труба прослужит до 60 лет.

Самостоятельная установка наружного дымохода

Оптимальным материалом трубы наружного  дымохода будет нержавеющая сталь. У нее незначительный вес и она хорошо поддается обработке простыми инструментами.

Для монтажа наружного дымохода из нержавеющей трубы необходимо следующее:

• Пробить в трубе, прилегающей к котлу, отверстие. Располагаться оно должно  в полуметре от верхней части отопительной системы;
• Разместить на наружной стене элементы крепежа на расстоянии метра друг от друга;
• Подсоединить входную часть дымохода к котлу;
• Вывести изогнутое колено трубы из комнаты;
• Установить конденсатор;
• Зафиксировать трубу на стене;
• Установить оголовок дымохода и его защиту.

На этом установка наружного дымохода завершена. Надеемся, что наша статья поможет вам разобраться с установкой и выбором дымоходной трубы.

https://youtube.com/watch?v=L4j8Bi2Ns68

Монтаж самодельного дымохода с сэндвич-элементами

Понятно, что уже по определению сэндвич-труба должна быть самой безопасной, ведь она решает самое главную проблему – не дает дымоходу перегреваться и вызвать пожары. Суть в том, что промежуточной внутренний теплоизолирующий материал попросту не пропускает жар. С другой стороны, по неофициальной статистике 80% всех пожаров в частных домах происходит как раз при наличии сэндвич-трубы.

Парадокс? Вовсе нет

Все дело в том, что в устройстве и монтаже такого дымохода есть много тонкостей и нюансов, не говоря уже о том, что к самой дымоходной трубе выдвигается ряд требований и их важно учитывать

Монтаж такой трубы быстрый и под силу любому человеку, а фундамент под такой дымоход ставить не нужно, и потому на всю работу у вас уйдет не больше пары часов

Важно только внимательно изучить технологию и не допускать опасных ошибок. Чтобы вы могли правильно установить такой дымоход в своем доме или бане, мы подготовили для вас пошаговый мастер-класс:

А теперь давайте подробно разберем, как правильно выводить самодельную сэндвич-трубу ерез перекрытие. Так, стандартный промышленный потолочный проходной узел дымохода (иначе называемый ППУ) имеет вид конструкции, которая состоит из двух коробов: внутреннего и наружного, изготовленных из особо термостойкого материала.

В качестве материала для внутреннего короба чаще всего используется минерит. Он укладывается между двумя такими коробами в специально организованную воздушную прослойку – именно она обеспечивает нужную пожаробезопасность. Как утверждают сами производители, заполнять такое пространство теплоизолятором вовсе не нужно, хотя и этот метод вовсе не повредит.

К слову, довольно часто сегодня дымоход выводят через потолок и вовсе без ППУ. Тогда края проделанного отверстия заделывает огнестойким термоизолятором, на него набивают металлические полосы, а на сам сэндвич надевают защитную пластину из негорючего материала. Естественно, речь идет о металле. В этой пластине вырезают отверстие под нужный размер и по краям просверливают дырки под крепеж.

Далее трубу пропускает в отверстие и фиксируют при помощи негорючих направляющих. Самая сложная здесь задача – это так закрепить трубу, чтобы она не отклонялась в сторону и не была к горючим материалам ближе, чем на расстоянии 36 см.

Вот пошаговый мастер-класс, как сделать проход для дымохода и что для того нужно:

Важно, чтобы при этом толщина металлического короба превышала толщину перекрытия минимум на 7 сантиметрах. А теперь – шаг за шагом:

• Шаг 1. Вырежьте отверстие в перекрытии размерами минимально 70 на 70 см.
• Шаг 2. Если необходимо, усильте балки перекрытия и уберите ненужные из них.
• Шаг 3. Зашейте вырезанный проем несгораемым материалом (лучше супервулом) и подложите лист базальтового картона.
• Шаг 4. Из оцинкованного профиля изготовьте несущий каркас. Его размеры легко вычислить, исходя из размеров потолочно-проходного узла.
• Шаг 5. Теперь закройте проем листом минерита или супервула, и оставьте в нем отверстие для прохода внутренней части.
• Шаг 6. Установите узел сэндвич-трубу, утеплите нижнюю часть негорючим утеплителем. Этот ход также позволит избежать промерзания и образования конденсата.

Вот таким изготавливавается металлический узел для сэндвич-трубы:

Вот как правильно должен быть организован проход такого дымохода через стены:

Вырезать такое отверстие в стене вы сможете самостоятельно:

Утеплить место такого перехода нужно специальным теплоизолятором, который выдерживает высокие температуры:

Для вывода такого дымохода вам понадобятся специальные кровельные элементы:

Подробно на самой установке мы не останавливаемся, т.к. на нашем сайте есть проиллюстрированные статьи по этой технологии и фактически никакой разницы нет, выводите ли вы через крышу самодельный сэндвич-дымоход или приобретенный у производителя.

Главное – соблюдайте все правила пожаробезопасности при изготовлении такого дымохода, какими бы лишними и нелогичными они не казались.

Особенности конструкции и материалы для изготовления

Сэндвичем в строительстве называют трёхслойные стройматериалы и конструкции. В дымовыводящей системе под сэндвичем понимают комбинацию внутреннего дымового канала, теплоизолирующего слоя и внешней оболочки. Иногда можно получить дымоход-сэндвич на основе имеющейся трубы или шахты, добавив недостающие слои.

Для возведения сэндвич-дымохода могут быть использованы комбинации материалов или готовые к сборке секции:

Материалы	Особенности конструкции	Плюсы	Минусы
сталь, кирпич засыпной или рулонный негорючий утеплитель	монтируется одностенный дымовой канал из стальной трубы, возводится внешняя кирпичная шахта, пространство между слоями заполняется утеплителем	низкая цена материалов, несложный монтаж	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства
сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций, состоящих из двух стальных труб и базальтового утеплителя между ними	невысокая стоимость, простота транспортировки и монтажа, наличие в продаже всех необходимых соединительных и дополнительных элементов, относительно небольшой вес конструкции, простота замены вышедших из строя секций, сравнительно небольшой вес, вариативность конфигурации	небольшой срок эксплуатации – 5-10 лет, внешняя труба может нагреваться
термостойкая керамика, сталь, минеральная вата (готовые секции-сэндвичи)	дымоход собирается из готовых неразборных секций: керамический дымовой канал, базальтовый утеплитель, стальная внешняя оболочка	срок эксплуатации – 20-25 лет, средний ценовой диапазон, простота транспортировки и монтажа, наличие в продаже фасонных элементов, вариативность конфигурации	обязательны разгрузочные площадки через каждые 2 метра высоты, внешняя труба может нагреваться
термостойкая керамика, пено– или керамзитобетон, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя шахта из пено– или керамзитобетона	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность	срок эксплуатации – до 40 лет, абсолютная пожаробезопасность
термостойкая керамика, кирпич, минеральная вата	дымоход собирается секционно: керамическая дымовая труба, базальтовая вата, внешняя кирпичная шахта	средняя общая стоимость дымохода, большой срок эксплуатации дымового канала – до 40 лет, пожаробезопасность, не нужен специнструмент для возведения шахты	необходим фундамент, шахта может быть только вертикальной, материал шахты гигроскопичен, легко нарушается герметичность швов, из-за чего в утеплитель может попадать влага, снижающая его теплоизоляционные свойства

Устройство сэндвич-дымохода

В современном мире любую конструкцию, которая представляет собой три слоя определенного материала, принято называть с приставкой «сэндвич». Это правило касается и дымоходных труб. Между наружным и внутренним покрытием из металла сэндвич-труб находится слой теплоизолирующего материала, производимого из базальта. Набор элементов сэндвич дымовой трубы включает в себя, помимо самой трубы, обжимные хомуты, кронштейны, трубы с ревизией, тройники и другие вспомогательные детали, обеспечивающие нормальную работу всей системы.

Переходник с обычной трубы на сэндвич

Конструкция этих дымоходов позволяет очень эффективно удалять из топки продукты горения, потому что утеплитель надежно защищает внешнюю поверхность от перегрева, внутренний контур отличено переносит воздействие конденсата и нагревание до высоких температур, конструкция сэндвич-дымохода не дает влаге попасть внутрь теплоизолирующего материала, обеспечивается разрежение газов в дымоходной трубе и необходимый уровень тяги.

Розетта

Внутренняя часть этого типа дымоходов производится из нержавеющей стали, обладающей высоким показателем антикоррозийных свойств. В целях удешевления производства, наружное покрытие нередко выполняют из менее прочного и устойчивого к атмосферным явлениям оцинкованного металла. Покупатель сам должен выбрать между более качественной нержавеющей сталью и возможностью сэкономить на покупке. Материал внутренней части трубы выбирается в зависимости от его устойчивости к высоким температурам, а наружное покрытие должно быть жестким, чтобы форма трубы и конструкции в целом была неизменной долгие годы.

Кроме самих сэндвич-труб при установке дымохода используют настенные кронштейны, удерживающие конструкцию, ревизию со специальным окном для чистки и подставки для нее, тройники, набор переходников, колено, изменяющее направление конструкции под прямым углом или на 45 градусов, обжимные хомуты, соединяющие отдельные элементы конструкции, разгрузочная платформа, помогающая правильно распределить массу системы и снять нагрузку с основания, а также крыза, розетта и окапник, которые используют для прохождения конструкции через кровлю.

Крыза для прохода крыши

Верхняя часть дымохода может быть оформлена при помощи конуса, а также таких элементов, как вопплер, гибок или термогрибок, флюгер, искрогаситель (он особенно нужен, если кровля изготовлена из горючих материалов) и тому подобные.

Конструкция сэндвич-трубы позволяет обеспечить высокий уровень изоляции, поэтому дымоход можно установить снаружи здания. Стоит учитывать, что отвод продуктов горения значительно эффективнее, если конструкция будет располагаться в доме максимально близко к центру строения, чтобы избежать лишней потери тепла.

Монтаж дымохода через стены

Пошагово компоновка сэндвич- дымохода через стены делается так:

1. Рассчитывается расстояние трубы, которая будет проходить сквозь стену.
2. Рассчитывается скат крыши и тройник
3. Короб, который монтируется, наполняется изолятором.
4. Герметизируется проходной узел, должна быть видна только прокладка
5. Крышка закрывается небольшим декоративным лючком.
6. Стыки обрабатываются пеной-герметиком.
7. Из дымохода в крайней точки монтируется ревизия.
8. Проверяется с помощью уровня, угодно должен быть 90 градусов.
9. Через каждые 1,4 метра дымоход фиксируется кронштейнами,
10. Шов должен быть повернут в сторону дома

Хомут для растяжки

Хомут под растяжки для дымохода — это зажим с тремя точками для крепления жестких кабелей (витков), отделенных друг от друга на 120 градусов.

Для надежной фиксации важно, чтобы гибкий трос был закреплен в трех направлениях. Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты

Хомут под растяжки используется, чтобы зафиксировать трубу дымохода, поднимающейся над крышей, больше чем на 1,2 метра, или в том случае если, система проходит по внешней стене здания не зависимо от высоты.

С каждым дальнейшим метром, необходимо дополнить еще одним хомутом под растяжки, не больше трех. Предельно допустимый уровень дымохода над крышей, прикрепленного с поддержкою растяжек, не должен превышать 3,5 метра. Разрешено использовать растяжки из трех стальных прутков или профилей.

Как правильно выбрать сэндвич дымоход?

Существует несколько важных аспектов, на которые нужно обращать внимание при выборе сэндвич дымохода

Прежде всего – это качество материала, из которого изготовлено изделие

От того, насколько прочная сталь, зависит дальнейший срок эксплуатации дымохода.
Обращаем внимание на теплоизолирующий материал, а также степень его заполнения в дымоходе. Минимальная температура нагрева, которую должен выдержать материал, составляет семьсот градусов.

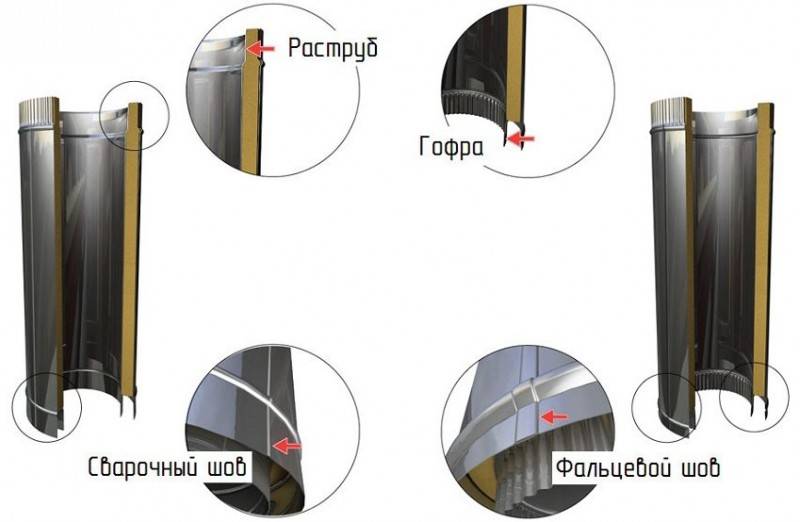

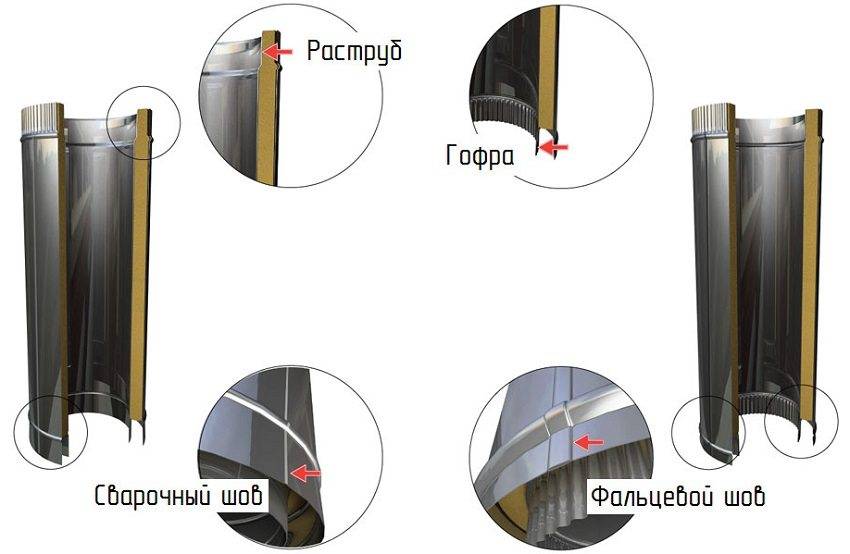

Обращаем на качество сварочных швов

Если дымоход будет использоваться для котла, работающего на твердом топливе, то лучше всего выбирать сварку лазером. Лазерная сварка обеспечит стопроцентную герметичность изделия. Если на трубе имеется катаный шов, то такой сэндвич дымоход применяется только для газовых котлов.

Обращаем внимание на то, что внутренние слои дымохода выполняются из нержавеющей стали. Это сделано для того, чтобы конструкция смогла выдержать большие термические нагрузки и появление конденсата

Если же внутренние части сэндвич дымохода изготовлены из оцинкованного металла, то такие дымоходы можно использовать только для обслуживания газовых котлов.

Специалисты не рекомендуют использовать такие дымоходы из оцинкованной стали для бань, а уж тем более – для котлов, которые работают на твердом топливе. Конечно же, это можно сделать, но очень скоро дымоход нужно будет менять на новый. Сегодня используется несколько металлов для изготовления корпуса дымохода. Это может быть медь, нержавейка, полиэстер, сталь или латунь. В некоторых случаях используют оцинкованный металл. И тут нужно сказать, что для твердотопливных котлов лучше всего использовать медь или нержавейку. Другие же металлы чаще всего применяются для дымоходов, которые отводят газы не высокой температуры или для обычных вентиляций.

Самый лучший вариант нержавейки для изготовления корпуса – это 316 Ti, 310S. Это особые виды нержавейки, которые выдерживают температуру до тысячи градусов. Пластичность, термостойкость дымохода -наилучшие с этими видами металла. Лучше всего применять такое оборудование для твердотопливных котлов и банных печей.

Печь с дымоходом

Идеально, когда обе трубы сэндвич дымохода состоят из нержавейки. При этом не обязательно, чтобы внешняя часть имела корпус из нержавейки. Самое главное – внутри. Толщина стен труб из нержавейки может составлять до одного миллиметра. Бывает и меньше – примерно полмиллиметра. Но такие материалы не используются в твердотопливных котлах. Это хорошо годится для газовых котлов. Если использовать такой дымоход в бане, то он быстро сгорит.

Когда говорят о диметре сэндвич дымохода, то, прежде всего, имеют в виду внутренний диаметр трубы. Существует много разновидностей дымоходов. Но самыми востребованными являются 115 на 200, 120 на 200 и 150 на 220 миллиметров. Это диаметр внутренней и внешней трубы соответственно. Стандартная длина одной секции составляет примерно один метр. Встречаются секции по 50 сантиметров. Для того чтобы выбрать внутренний диаметр дымохода, нужно смотреть, какой диаметр патрубка на выходе из печки. Внешний диаметр зависит от обшивки. В принципе, здесь не существует ограничений.

Утеплитель имеет толщину от 25 до 60 миллиметров. Нужно сказать, что чем больше его толщина, тем лучше. Если сэндвич дымоход применяется для банной печи, то утеплитель состоит из базальтовой ваты. Стекловолокно не рекомендуется использовать. Максимальная температура, которую выдержит стекловолокно, составляет 350 градусов. Если этот лимит будет превышен, то вата испортится. А в трубах, которые отводят продукты сгорания из банных печей, имеется температура свыше шестисот градусов. И опять же – все зависит от того, какое горение поддерживается в печи.

При установлении сэндвич дымохода обязательно выполнять следующие правила:

• дымоход должен быть не ниже полутора метров от конька дома, который стоит рядом. Если дымоход выше кровли, более чем на метр, то нужно установить дополнительные растяжки;
• дымоход должен быть не менее 50 сантиметров над плоской крышей;
• дымоход располагается не ниже, чем 50 сантиметров от конька крыши при расположении трубы на расстоянии полутора метров от конька;
• минимально допустимая длина дымохода – пять метров. Если она составляет меньше, то нужно использовать специальный насос для откачки дыма;
• минимальная высота возвышения трубы над кровлей 50 сантиметров;
• если рядом с баней или домом имеются построения выше дымохода, то его нужно выполнить еще выше, чем эти построения.

Только выполнение этих правил гарантирует качественное использование изделия, а также защитит помещение от пожара. И теперь нужно подробно разобраться, как же установить сэндвич дымоход.

Порядок установки трубы сэндвич

Разместить дымоход из сэндвич трубы можно либо через стену, либо через крышу – все зависит от особенностей строения и возможностей хозяев.

Особенности установки сэндвич трубы сквозь стену:

Однако намного чаще установку дымоотвода производят все-таки через крышу. Актуальным такой способ будет и в тех случаях, когда отопительное оборудование расположено посреди помещения, так что вывести трубу через стену невозможно и невыгодно.

Установку дымовой трубы сквозь кровлю всегда нужно начинать от печи, двигаясь вертикально.

Особенности данного способа монтажа следующие:

1. Запрещены любые выступы на конструкции трубы.
2. Максимальная температура внутри работающего дымохода не может быть выше 500 ℃.
3. При отводе трубы стоит проследить, чтобы угол не превышал 30º.
4. На всех наклонных секциях дымоотвода исключены любые инородные вкрапления или шершавость, иначе, они могут мешать свободному выходу угарных газов и дыма наружу.
5. Нельзя допустить, чтобы сечение вертикальных и наклонных отрезков трубы отличалось.

Стоит учитывать еще и материал, из которого изготовлена кровля дома. Если они горючие или имею слабую пожароустойчивость, то потребуется установка дополнительных устройств – искроуловителей. Их можно сделать из металлической сетки с размером ячейки 50×50 мм.

Ну и последний момент, на котором стоит остановиться. Согласно СНиП и строительным нормативам вблизи дымохода не должны проходить линии электропроводки, иначе очень велик шанс неконтролируемого возгорания. Так что не стоит пренебрегать этим правилом.

Выбор сэндвич-трубы

При подборе элементов учитывают:

• тип стали и толщину листа, использованного для внутренней части;
• проходное сечение канала;
• тип и толщину теплоизолятора;
• доступную номенклатуру компонентов для сборки.

Материал и толщина стенки рабочей части

Труба печная типа «сэндвич» изготавливается из нержавеющих сталей:

• бюджетной AISI 430 (17% хрома), рассчитанной на срок службы 5-7 лет;
• AISI 439 с добавлением титана, увеличивающего коррозионную стойкость и длительность эксплуатации;
• хромо-никелевые AISI 316 или AISI 304 с молибденом, обеспечивающим устойчивость к кислотам;
• хромо-никелевой AISI 321 с добавкой 1% титана (является импортным аналогом российского материала 12Х18Н10Т, изготовленного в соответствии с ГОСТ 5949-75).

Схема монтажа сэндвич-трубы для печи.

Толщина стенки на дешевых вариантах составляет 0,5 мм, что приводит к ускоренному прожигу. Изделия для банных печей или каминов имеют внутренние каналы из листа толщиной 0,8 или 1,0 мм (с уменьшением параметра до 0,5 мм в начальной части и на оголовке).

Диаметр дымоотводящего канала

Стандартами предусмотрен выпуск элементов с внутренним диаметром:

• от 0,11 до 0,12 м (с шагом 5 мм) для стандартных печей;
• 0,15 м для каминов;
• 0,2 и 0,3 м для больших нагревателей систем отопления.

Марка и толщина изоляции

Для теплоизоляции используют каменную или минеральную негорючую вату плотностью от 120 до 200 кг/м³. Материал плотно уложен между внешней и внутренней оболочками, толщина не превышает 100 мм.

Количество и вид модулей

Производители предлагают изделия следующих типов:

• труба сэндвич для конструкции — прямолинейный участок длиной от 0,5 до 1,0 м;
• соединительное колено (угол 45°);
• отводной патрубок под прямым углом;
• тройник для отвода конденсата;
• элемент с ревизионным окном;
• участок с регулятором сечения (для изменения тяги);
• разгрузочные и крепежные компоненты (для фиксации к стенам или удержания относительно пола);
• дополнительные элементы для вывода через перекрытия, стены или крышу.

Модули, необходимые для сбора сэндвич-дымохода.

Этапы вывода дымохода на крышу

Чтобы сэндвич-трубу вывести на верхнюю конструкцию здания, используется специальное звено, именуемое крышной разделкой. Элемент подбирается исходя из наклона кровли. Определив этот показатель, выполнить работу, которая осуществляет в следующие три этапа, не составит никакого труда:

1. На внутренней стороне кровли делается разметка.
2. Размер вырезаемого отверстия должен совпадать с диаметром трубы дымохода.
3. Выполняются работы по изоляции. Суть заключается в том, что на внутренней части кровли крепится оцинкованный лист с уже проделанным отверстием под вертикальный канал. Далее производится вывод трубы наружу. Сверху монтируется крышная разделка. Сначала над ней ставится то количество звеньев, которое необходимо для создания нужной высоты, затем крепится зонт, главной функцией которого является защита от атмосферных осадков.

Как можно выводить сэндвич дымоход через стену

Предпочтительнее второй вариант — в нем имеется всего одно колено, а значит, при равных условиях, тяга будет лучше. Также при таком строении меньше шансов на образование сажных пробок.

Если выход дымового патрубка находится не сзади печи, а сверху, схема установки немного меняется — добавляется колено на 90°, далее прямой участок для прохода через стену, а далее также, как и на других схемах.

Сама печь ставится на негорючее основание, негорючим экраном закрывается стена за печкой. Проще всего закрепить на стене лист металла. Крепить можно на керамических изоляторах 2,5-3 см высоты. Между листом металла и стеной будет прослойка воздуха, так что стена будет в безопасности. Второй вариант — подложить под металл теплоизоляционный материал — например, картон из минеральной ваты. Еще вариант — лист асбеста (как на фото).

Достоинства и недостатки вывода трубы через стену

Дымоход, расположенный в горизонтальной плоскости, обладает множеством плюсов и минусов. К положительным моментам относят следующее:

1. Грамотное исполнение проекта деревянного дома позволяет вписать дымоход в общую его конструкцию.
2. Экономия пространства в помещении, поскольку наружное расположение канала сохраняет внутренний объем дома.
3. Простота сборки и установки в отличие от традиционной технологии монтажа через верхнюю конструкцию здания. Вывод трубы через стену исключает нарушение целостности перекрытий между этажами строения и/или его кровлей.

Среди отрицательных моментов отмечают следующее:

1. Необходимость утепления внешних стенок дымохода.
2. Наружное расположение канала требует установки под ним горизонтального участка.
3. По мнению специалистов, внешняя газоотводящая труба имеет небольшой КПД.
4. Возникновение определенных трудностей при совмещении дизайна конструкции с экстерьером сооружения.
