Монтаж пропиленовых труб своими руками: поэтапная инструкция

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

• устойчивость к высоким температурам;
• хорошая сопротивляемость механическим нагрузкам;
• устойчивость к коррозийным процессам;
• высокие эксплуатационные характеристики;
• длительные сроки эксплуатации;
• экологическая безопасность.

Из всего перечисленного особо стоит выделить термоустойчивость полипропилена. Материал начинает менять свою структуру и форму только при очень высоких температурах. При достижении отметки в 140С увеличивается пластичность материала. Полипропилен легко меняет форму. На отметке в 175С полипропилен начинает плавиться. Такая особенность вещества является ключевой для его промышленного использования. В системах отопления температура теплоносителя может достигать максимальной отметки в 95С, что вполне соответствует технологическим параметрам полипропиленовых изделиям.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Обустройство канализационной системы из полипропиленовых труб

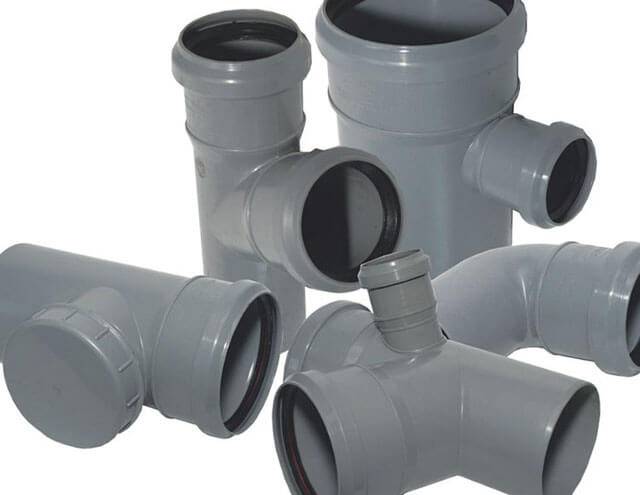

При создании канализации часто применяют канализационные ПП трубы. Процесс их укладки имеет особенности, которые следует учитывать.

Оборудовать своими руками канализационную систему в собственном доме поможет внимательное изучение правил и инструкции монтажа полипропиленовых труб:

1. Трубопровод прокладывают под небольшим, примерно 3-сантиметровым, уклоном в сторону расположения стока.
2. Когда трубы будут находиться в холодном помещении, их следует дополнительно утеплить минеральной ватой.
3. Не допускается выполнение резких поворотов коммуникаций, а точнее – под прямым углом. Вместо них применяют полуотводы.
4. Обязательным элементом канализации является фановая вентиляционная конструкция, предотвращающая проникновение неприятных запахов в помещения.
5. Унитаз нужно подключать после установки раковины, иначе срыва водяного затвора не избежать.

Наружную линию канализации прокладывают в определенной последовательности с учетом некоторых нюансов:

1. Определяют диаметр ПП труб, который зависит от количества людей, которые проживают в домовладении.
2. От канализационного стока роют траншею в направлении септика или выгребной ямы, соблюдая уклон, размер которого зависит от глубины промерзания почвы или же трубопровод утепляют.
3. На дно укладывают песчаную «подушку», минимальная ее толщина должна составлять 20 сантиметров.
4. Прокладывают трубопровод, не допуская провисания его участков – в противном случае места соединения в скором времени разрушатся.

Самостоятельный монтаж канализационной магистрали поможет значительно сэкономить, но только при условии, что он будет грамотно выполнен.

Этапы монтажа труб из полипропилена

Монтаж труб из полипропилена можно разделить на следующие стадии:

1. Проект.
2. Приготовление материалов, инструментов и поля деятельности.
3. Монтажные работы.

С подготовкой инструментов и выбором материалов понятно. Количественное представление об объеме работы и материалах дает составление проекта.

Проект

Начинающему мастеру проектировать лучше на местности, размечая на стенах, где и каким образом пройдет трубопровод. Планировать трубопровод следует таким образом, чтобы:

• длина его была наименьшей из возможных в данных условиях,
• количество изгибов и пересечений было минимальным.

В процессе рисования проекта монтажа указывают все необходимые фитинги, длину труб, количество скоб для горизонтального крепления и держателей для вертикальной фиксации.

Для монтажа отопления из полипропилена или горячего водоснабжения следует планировать установку линейных компенсаторов, поскольку трубопровод из полипропилена способен при нагреве значительно удлиняться.

Возможно 2 варианта монтажа:

• открытый, когда полипропиленовый трубопровод размещается поверх стен, пола;
• закрытый, когда трубы прячут в специально подготовленные штробы и замуровывают, оставляя только выходные части в свободном доступе.

Оба варианта проектирования монтажа имеют свои преимущества и недостатки. Однако при профессиональном исполнении закрытый монтаж предпочтительнее – он эстетичнее, а полипропилен позволяет это сделать при холодном водоснабжении.

Особенности монтажа и необходимое оборудование

Установка полипропиленовых трубопроводов не является особо сложной задачей даже для непрофессионалов. При наличии соответствующего оборудования монтаж ПП труб своими руками может оказаться вполне посильным любому, кто обладает некоторыми навыками в сфере технических бытовых работ. Следует, однако, знать определённые правила, без соблюдения которых установка пропиленовых труб не будет технически правильной и надёжной.

Основные положения, которых следует придерживаться при сборке полипропиленовых труб своими руками, следующие:

• Недопустимо использование в работе неисправных, повреждённых либо грязных деталей и материалов.
• Установка пропиленовых труб должна производиться при температуре как минимум в +5 °C или выше.
• Полипропиленовые изделия, предназначенные для работы, следует тщательно предохранять от механических и прочих дефектов, а также от открытого огня.
• На изделиях из полипропилена недопустима нарезка резьбы.

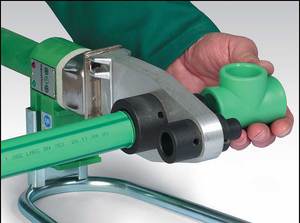

Набор инструментов, необходимых для сварки пропиленовых труб своими руками, следующий:

• электросварочный аппарат для полифузной муфтовой сварки;
• набор насадок к нему;
• ножницы для разрезки пропиленовых труб, либо ножовка или лобзик.

Монтаж водопровода из полипропиленовых труб

Теперь, когда старые трубы сняты, можно приступить к установке новых изделий. Для начала проверьте схему водопровода, нарисованную ранее. Сопоставьте ее с той системой, которую вы только что демонтировали. При необходимости внесите в план изменения. После этого схему необходимо перенести на стены – возьмите маркер и прочертите линии там, где будут прокладываться трубы. Также отметьте места расположения тройников и запорной арматуры.

Разметка труб и фитингов водопровода из полипропилена

Шаг 1. По возможности установите на линиях ХВС и ГВС фильтры – качество водопроводной воды оставляет желать лучшего, а наличие подобных изделий пойдет только на пользу и увеличит срок службы вашей сантехники и подведенных к ней полипропиленовых труб.

Шаг 2. Смонтируйте счетчики горячей и холодной воды. Желательно, чтобы эту работу выполнял специалист, имеющий соответствующие допуски и разрешения. После монтажа счетчики должны пройти приемку и опломбировку – для этого потребуется пригласить человека из управляющей компании или ТСЖ.

Установка счетчиков воды

Шаг 3. При параллельной разводке водопровода из полипропилена своими руками произведите установку коллектора.

Шаг 4. Установите клипсы, на которые будут крепиться полипропиленовые трубы. Если планируется закрытый монтаж, то предварительно проштробите в стенах каналы перфоратором.

Установка клипс

Шаг 5. При помощи пайки соберите основные линии ХВС и ГВС с тройниками, прочими фитингами и комплектующими. О том, как производится соединение изделий из полипропилена, вы можете в следующем разделе данной статьи.

Сборка основных линий

Монтаж трубопровода из полипропилена

Процесс монтажа водопровода

Шаг 6. Далее установите подводящие трубы и запорную арматуру к каждому потребителю холодной и горячей воды.

Установка подводящих труб и арматуры

Шаг 7. Подключите водопровод из полипропилена к одной из раковин и проверьте работоспособность всей системы.

Шаг 8. Если в ходе проверки были выявлены какие-то неполадки – устраните их. Затем подключите к водопроводу все необходимые приборы и сантехнику.

Шаг 9. Выполните уборку строительного мусора, образовавшегося в ходе работ.

Шаг 10. При желании закройте линии водопровода декоративными коробами из пластика или гипсокартона.

Короб из гипсокартона в ванной комнате

Место радиаторов в системе отопления

Использование радиаторов в обогреве жилых помещений играет на сегодняшний день ключевое значение. Не все жилые объекты, особенно квартиры в многоэтажных домах, могут быть переоборудованы на внутрипольный обогрев. Поэтому основную работу по обогреву внутренних жилых пространств выполняют радиаторы или старые добрые и хорошо знакомые нам, батареи.

Радиаторы передают тепловую энергию от теплоносителя окружающему пространству. Передача тепла осуществляется за счет большой нагревательной поверхности нагревательного прибора. В современных моделях имеется ряд технических усовершенствований, благодаря которым стало возможным осуществлять подключение в самых разных вариантах и при любой схеме разводки.

в старых чугунных и стальных батареях имелось всего один верхний и один нижний патрубки, через которые подается горячая вода и осуществляется выход обратки.

В современных моделях помимо основных патрубков подачи и выхода, имеются встроенные воздухоотводчики. Такая конструкция батарей кардинально изменила качество функциональности отопительной системы. При наличии воздушных пробок в нагревательных приборах достаточно открыть спускной клапан и стравить воздух.

Во многом, благодаря современным моделям батарей отопления стало возможным выбирать наиболее удобную схему подключения, ставить нагревательные приборы в тех в местах жилого помещения, в которых они максимально эффективны. Качество работы отопительного водяного контура зависит от правильно сделанной обвязки. Процесс является необходимым, если вы используете трубопровод, сделанный из полипропиленовых труб.

Важно! При наличии металлических стояков обвязка делается из других расходных материалов. Это могут быть металлические медные трубы или металлопластик. Использование полипропиленовых труб в данном случае категорически запрещается

Использование полипропиленовых труб в данном случае категорически запрещается.

Причина несовместимости металлических труб с полипропиленовыми изделиями — наличие резьбового соединения. Учитывая тот факт, что пропиленовые трубы имеют высокий коэффициент теплового расширения, при подаче горячего теплоносителя резьбовое соединение потеряет свою герметичность и устойчивость. Поэтому, желая подключить радиатор отопления из полипропиленовых труб, старайтесь использовать фитинги, переходники и муфты, изготовленные из аналогичных материалов.

следует брать во внимание разность диаметров труб, изготовленных из различных материалов

3 Виды систем по количеству трубопроводов выбираем одну из двух схем

Отопительные магистрали из полипропиленовых труб в доме могут быть однотрубными и двухтрубными. В первом случае все приборы отопления в частном доме поочередно подводятся к главной трубе. Минус схемы – плохой нагрев батарей, стоящих в самом конце такой отопительной цепочки. Объясняется это тем, что горячая вода охлаждается во время движения по магистрали.

Однотрубные системы монтируют в небольших по площади жилищах. Причем первыми к стояку всегда подключают жилые комнаты. А затем уже и все помещения технического назначения.

Для большого частного дома больше подходит двухтрубная система. В ней обратная и подающая магистрали прокладываются параллельно. За счет этого все отопительные батареи получают теплоноситель с одинаковой температурой. Естественно, при ремонте можно отсоединить от системы лишь один стояк. Остальная же ее часть будет работать в прежнем режиме.

Двухтрубная система трубопровода

При установке двухтрубных магистралей своими руками желательно проектировать нижнее одностороннее подключение элементов системы. Сделать это несложно при помощи особой арматуры со специальным температурным регулятором. Он даст вам возможность устанавливать комфортный микроклимат во всех комнатах.

Самостоятельная установка в частном доме

Монтаж ПП труб собственными руками выполняется при соблюдении технологии. Работы проводятся последовательно.

Отопление из полипропиленовых труб в частном доме

Подготовка проекта

Проектная документация позволяет определить порядок действий при монтаже системы отопления из ПП труб. Она разрабатывается с учетом:

• Числа и вида труб и коллекторов.
• Количества фильтрующих элементов, насосов, радиаторов, запорной арматуры и других устройств.
• Объема расширительного бака и водогрейного оборудования.
• Расположения элементов теплового контура с соблюдением нормативных расстояний.

Все чертежи разрабатываются в едином масштабе. Для точного определения размеров используются планы помещений и при необходимости прилегающей территории.

Инструменты и материалы

Точное количество материалов позволяет определить проектная документация. Основными из них являются трубы, фитинги, батареи, вентили, насосы и расширительный бак. В работе также используются крепежные элементы, грунтовка и растворы для заделки штроб.

В качестве строительного инструмента применяется:

• перфоратор или ударная электрическая дрель;
• болгарка;
• пузырьковый или лазерный уровень;
• рулетка;
• молоток;
• отвертка или шуруповерт.

Вид строительного инструмента зависит от материала дома. На применяемое монтажное оборудование влияет способ установки отдельных частей отопительного контура.

Набор инструментов для пайки

Для пайки используется бытовой специальный паяльник с насадками. Разводные ключи понадобятся для установки батарей, резьбовых фитингов и других элементов отопительного контура.

Порядок монтажа

Расположение трубопровода и отдельных его узлов отображается в проекте. Монтаж выполняется в следующей очередности:

• разметка;
• монтаж крепежных элементов;
• пайка отдельных участков и всего теплового контура;
• установка запорной арматуры;
• подсоединение радиаторов к системе.

При монтаже ПП трубопроводов используются клипсы из пластика определенного размера под наружный диаметр элементов. Их крепление к конструкциям дома осуществляется с помощью дюбель-гвоздей или саморезов.

Варианты разводки подачи воды своими руками

Последовательный вариант системы передает воду от основной магистрали к различным точкам потребления. На стояке устанавливается кран и выводятся две трубы для воды. На точки подача разветвляется при помощи встраиваемых тройников.

Такая система имеет недостатки и достоинства. Хорошим в последовательной разводке является экономичность, используется малое количество материала и фитингов. Простота конструкции позволит с ее выполнить своими руками.

К недостаткам относится зависимость всех потребителей от неисправности одной точки, для ремонта нужно перекрывать всю трассу водопровода. Но избежать такого неудобства можно, установив запорные устройства на каждой ветке разводки. Применение большого количества тройников не является удобным из-за их массивности, приходится приспосабливать под них место. Большое количество последовательных потребителей при одновременном пользовании понижают напор воды в магистрали, и последние точки будут страдать.

Коллекторная или параллельная запитка предполагает установку коллектора. Это такое устройство с одним входом из магистрали и несколькими выходами на различные ветки, число которых соответствует количеству потребительских точек.

Достоинством такой системы подключения считается то, что при ремонтных работах пострадает только один потребитель. Все точки будут иметь одинаковый напор воды. Элементы управления сосредоточены в одном месте и позволяют производить обслуживание одновременно. Условия такого подключения позволяют установить индивидуальные приборы протяженности на каждую ветку в отдельности.

К недостаткам относится значительная стоимость разводки из-за большой протяженности труб и немалого числа фитингов к ним.

Система отопления из полипропиленовых труб

Технические характеристики объекта и количество выделенных средств влияет на схему монтажа отопления. В квартирах многоэтажных зданий она соединяется с Центральной теплосетью, а в частных домах — с индивидуальным котлом. Независимо от вида объекта система может иметь одно из трех исполнений.

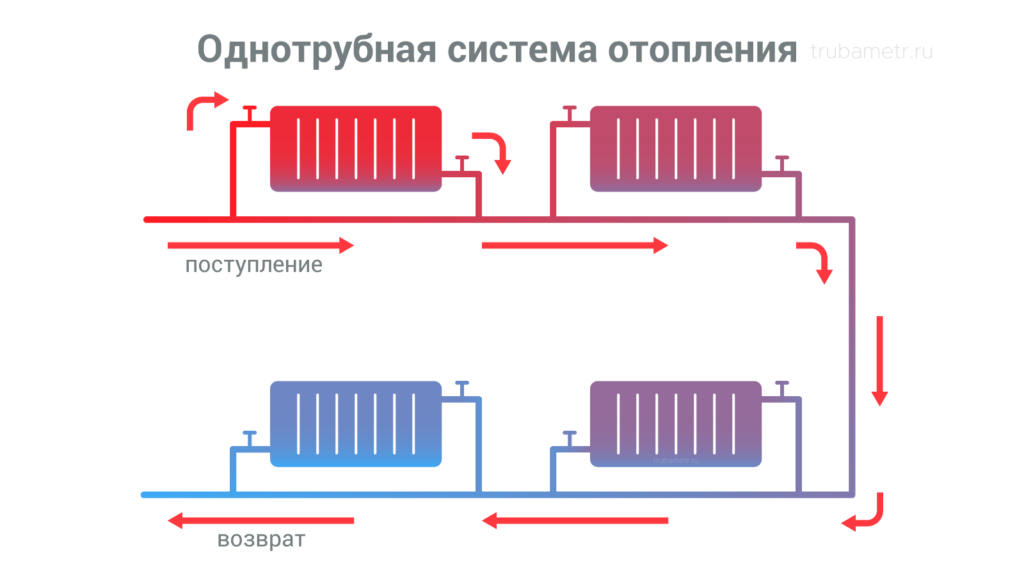

Однотрубная

Система отличается простым монтажом и количеством материалов. В ней монтируется одна труба для подачи и возврата, что сокращает число фитингов и крепежных элементов.

Она представляет собой один замкнутый контур с поочередным вертикальным или горизонтальным размещением радиаторов. Второй тип применяется именно в частных домах.

При прохождении через каждый радиатор у теплоносителя уменьшается температура. Поэтому однотрубный контур не способен равномерно обогревать весь объект. Существует также сложность регулирования температуры, так как не учитывается фактор теплопотерь.

Если радиаторы подключены не через вентили, то при ремонте одной батареи подача тепла прекращается по всему объекту. При устройстве такой сети в частном доме выполняется подключение расширительного бака. Он позволяет компенсировать изменение давления в системе.

Однотрубный контур допускает установку радиаторов с регуляторами температуры и термостатическими клапанами, позволяющими корректировать потери тепла. Монтируются также шаровые краны, вентили и байпасы для ремонта отдельных участков теплового контура.

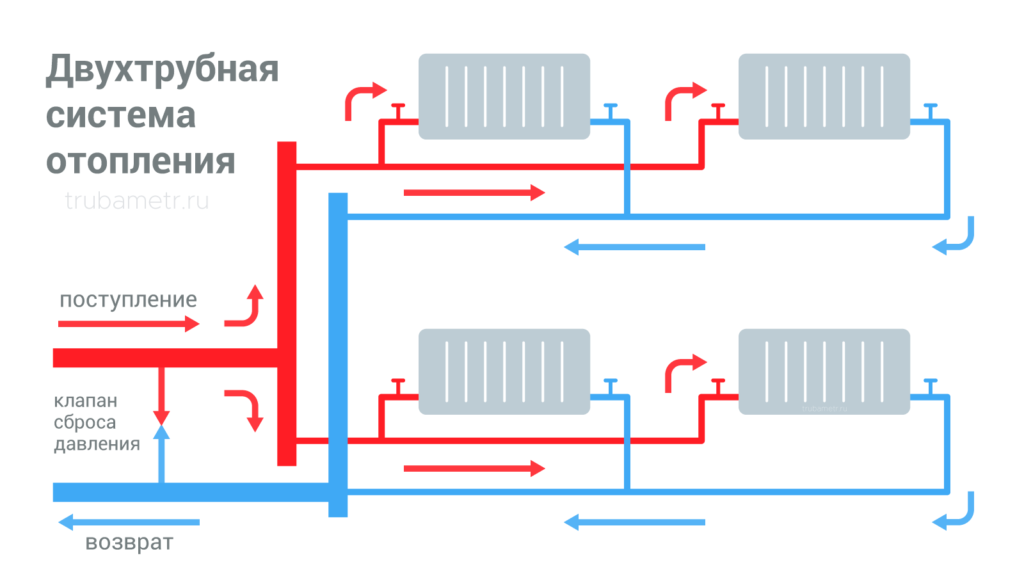

Двухтрубная

Система состоит из двух контуров. Один из них для подачи, а второй — для возврата. Поэтому монтируется большее количество труб, запорной арматуры, фитингов, расходных материалов. Это увеличивает время монтажа и бюджет.

К плюсам 2-х трубной сети относится:

• Равномерное распределение тепла по всему объекту.
• Минимальные потери давления.
• Возможность установки насоса небольшой мощности. По этому, циркуляция теплоносителя может происходить самотеком.
• Ремонт отдельного радиатора возможен без отключения всей системы.

2-х трубная система использует попутную или тупиковую схему движения теплоносителя. В первом случае разрешено устанавливать батареи с одинаковой теплоотдачей или радиаторы с разной мощностью, но с термостатическими клапанами.

Попутная схема применяется, если тепловой контур имеет большую длину. Тупиковый вариант используется при коротких магистралях. При устройстве 2-х трубной сети необходимо устанавливать радиаторы с кранами Маевского. Элементы позволяют сбрасывать воздух.

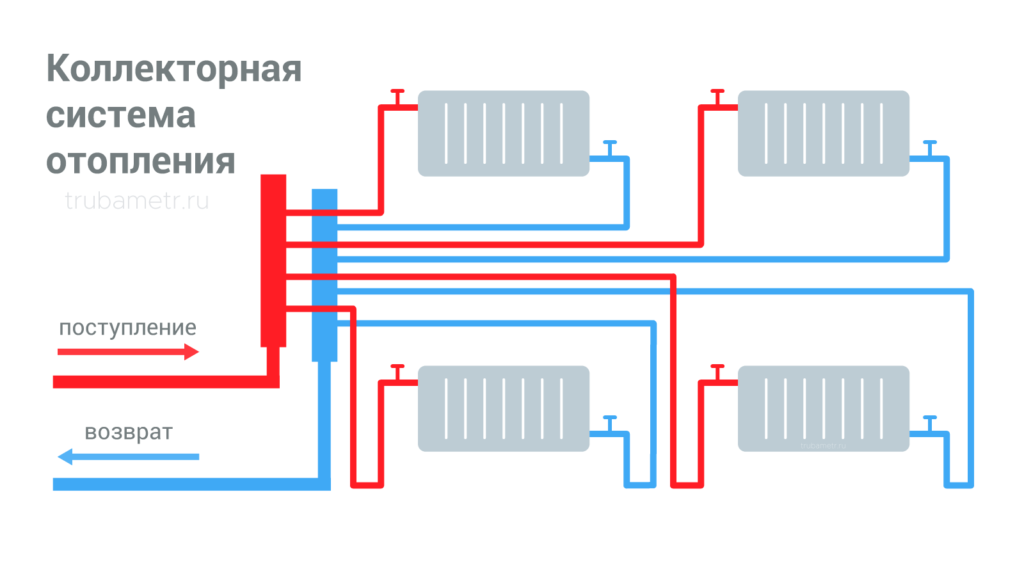

Коллекторная

В такой системе используется гребенка. Она является коллектором и устанавливается на подаче и возврате. Это двухтрубный тепловой контур. Монтируется отдельная труба, как для подачи теплоносителя к каждому радиатору, так и для возвращения остывшей воды.

Система может состоять из множества контуров, количество которых зависит от числа батарей.

При устройстве коллекторного теплового контура выполняется установка расширительного бака. Он вмещает минимум 10% всего используемого объема теплоносителя.

При монтаже также применяется коллекторный шкаф. Его стараются расположить на равном удалении от всех батарей.

Каждый контур в коллекторной системе представляет собой отдельную гидравлическую систему. Она имеет свою запорную арматуру. Это позволяет отключить любой из контуров без остановки работы всей системы.

Коллектор

Достоинства коллекторной сети:

• Имеется возможность регулировать температуру нагрева любого из отопительных приборов без ущерба для остальных батарей.
• Высокий КПД системы благодаря прямой подаче теплоносителя к каждому радиатору.
• Предоставляется возможность применять трубы с меньшим поперечным сечением и менее мощный котел из-за высокого КПД системы. Поэтому снижаются расходы на покупку оборудования, материалов и эксплуатацию сети.
• Простой проектный процесс, без сложных расчетов.
• Возможность устройства теплого пола. Это позволяет создать более эстетичный интерьер, так как не нужно устанавливать традиционные батареи.

Для устройства коллекторной системы потребуется большое количество труб, фитингов и запорной арматуры. Обязательно также нужно будет приобрести гребенки, циркуляционный насос, расширительный бак и шкаф для коллекторов.

Большое количество элементов увеличивает трудоемкость монтажного процесса. Установка батарей выполняется вместе с кранами Маевского для предотвращения завоздушивания каждого из контуров.

Важные нюансы установки

Соединение ПП труб выполняется с помощью резьбовых/нерезьбовых фитингов. В свою очередь, изделия с резьбой могут быть:

• неразъемными;
• разъемными.

Стоит заметить, что на монтаж влияют в первую очередь эксплуатационные условия.

1. Все полипропиленовые детали должны быть защищены от огня.

2. В случае врезки водомера или накопительного бака желательно взять разъемные резьбовые элементы. Вместе с тем неразъемное соединение приемлемо лишь для гибких шлангов.

3. Использование деформированных или грязных соединительных элементов категорически запрещено! Равно как самостоятельная нарезка резьбы.
4. При соединении ровных участков или перехода трубопровода на иной диаметр используются муфты.
5. Для поворотов используются специальные угольники, недопустим перегиб труб.
6. Для разветвлений магистрали применяются тройники.

После ознакомления со всей необходимой информацией можно приступать к работе.

Пайка отопления полипропиленовыми трубами: основные правила

Соединение труб

Формат и качество современных материалов и оборудования позволяет осуществлять монтаж надежного водопровода своими руками. Подготовка к работам и сам технологический процесс должны соблюдаться также, как это делают профессионалы. Не забудьте правильно подключить холодный и горячий стояки. Технология включает следование следующим правилам монтажа:

Вне зависимости от типа используемого аппарата оборудование следует держать в рабочем режиме на весь период пайки. Необходимо учитывать, что между каждым соединением в бытовых условиях необходимо будет делать новые замеры, уточнять схему разводку и размеры отдельных элементов. Обычно на это уходит не более 5 минут;
Бытовой водопровод монтируется на место эксплуатации готовыми участками. Сам процесс пайки происходит в удобном месте, в нестесненных условиях. Насадки, подобранные под диаметр труб, следует одевать заранее, чтобы избежать получения ожогов. В аппарат следует вставлять и нагревать оба конца стыкуемых элементов одновременно;
Перед тем как будет осуществлен разогрев внутренней и внешней поверхностей полипропиленовых труб, следует определить глубину шва. Чтобы нанести риску моно воспользоваться свободной насадкой. Методика разметки применяется не только при соединении в попутном направлении, Полипропиленовые трубы обладают достаточной гибкостью, что обеспечивает создание достаточно адаптивных схем разводки. Поэтому риски наносятся обязательно при формировании стыков под углом.
Сваривание полипропиленовых труб происходит однократно. Если качество соединения неудовлетворительное, переделать шов будет невозможно. В этом случае часто обрезают неудачный участок стыковки, что создает перерасход материала

Поэтому крайне важно не торопиться, что не переделывать работу и не бегать в магазин за недешевыми трубами.

Самое главное и простое правило стыковки полипропиленовых элементов – надежное удержание трубок и фитингов до момента затвердевания после разогрева. Ввиду малых сроков остывания многие предпочитают пользоваться руками, что опять же повышает риски получения некачественного шва. Самый надежный способ удержания стыкуемых ППР частей заключается в использовании струбцины. В сочетании с соблюдением остальных правил такой подход обеспечит лучшее качество шва и герметичность всего водопровода в целом.

Особенности полипропилена

Чтобы сделать долговечный трубопровод, необходимо подобрать качественный материал. Раньше системы изготавливали из оцинковки, нержавеющей стали, чугуна. Со временем эти материалы вытеснил полипропилен. Он совместил в себе сильные стороны металлов, но цена на изделия стала ниже.

Данный материал подходит для изготовления водопроводов горячего, холодного водоснабжения

Важно учитывать тот факт, что система не должна работать при высоких температурах длительное время. Иначе это приведет к разрушению конструкции. Трубки из полипропилена можно закладывать в бетонные стяжки, крепить снаружи стен

Трубки из полипропилена можно закладывать в бетонные стяжки, крепить снаружи стен.

Монтаж полипропиленовых труб своими руками

Этапы работ с видео инструкцией

Начинать установку системы из полипропилена следует с составления схемы водопровода. При этом необходимо измерить расстояния от мест потребления до точки ввода, учитывая все точки подключения, разветвления, ответвления и повороты.

Необходимые инструменты и материалы:

• специальный инструмент для резки труб;
• разводные ключи;
• специальный паяльник для сварки ПП (утюжок) с насадками;
• нож для зачистки изделий;
• соединительные муфты;
• заранее сформированные отрезки труб: поворотные и для обвода изделий в одной плоскости;
• фитинги с наружной и внутренней резьбой;
• соединительные элементы для гибких трубок;
• угловые фитинги;
• кран, который будет присоединять шланг от стиральной машины.

Основные правила монтажа ПП

В первую очередь все изделия проверяются на целостность и очищаются от пыли.

• Категорически запрещено использовать грязные или деформированные элементы.
• Во время работ температура окружающей среды должна быть не менее пяти градусов.
• Все изделия из полипропилена должны быть защищены от огня.
• Для врезки накопительного бака или водомера применяются разъемные резьбовые фитинги.
• Неразъемные элементы используются только для соединения гибких шлангов.
• Перегиб труб недопустим, поэтому на поворотах устанавливаются специальные угольники.

Приступаем к работам

Монтаж начинается с нарезки труб необходимой длины.

• Места распилов отмечаются с помощью маркера.
• Для отдельных частей подбираются фитинги.
• Отмеряется глубина вхождения соединительной детали, которая отмечается маркером.
• Торцы изделий зачищаются и обезжириваются.
• После подготовки всех деталей, с помощью специального паяльника спаиваются своими руками пропиленовые трубы.
• Прежде чем начать работать с утюжком, следует внимательно изучить инструкцию, по которой аппарат собирается. Размер насадки на паяльник будет зависеть от диаметра используемых труб.
• Работу следует начинать от стояка.
• После того как утюжок нагреется, отрезок полипропиленовой трубы и фитинг следует одновременно до упора вставить в его насадки.
• Через несколько секунд детали снимаются и соединяются между собой. Время выдержки изделий зависит от диаметра ПП и мощности аппарата.
• Соединенные детали запрещено поворачивать по осевой линии.
• На протяжении десяти секунд, выполняется первичная корректировка элементов, и они окончательно фиксируются.
• Соединение можно считать качественным в случае, если не осталось никаких зазоров.
• Когда остынут все детали, монтаж своими руками можно продолжать дальше.
• После того как все фрагменты водопровода будут спаяны и установлены, система собирается окончательно.
• Для облегчения возможного ремонта, внутреннюю резьбу рекомендуется смазывать техническим вазелином.
• Внешнюю сторону соединений, имеющих резьбу, обязательно нужно обматывать от начала к концу фторопластовой лентой.
• Во время монтажа необходимо следить за тем, чтобы после сборки системы остались доступными и легко поворачивались рукоятки кранов.

Финальное испытание

После продувки системы испытайте трубопровод еще раз, чтобы выявить возможные дефекты и погрешности.

1. Если трубы без счетчиков (а в системах отопления так и есть), то используйте специальное устройство для деаэрации.
2. Заполните трубопровод водой начиная с самой низкой точки системы (рядом с отопительным котлом).
3. Во время проверки длина проверяемого участка магистрали не должна превышать сто метров.
4. Постепенно повышайте давление, пока не доведете его до максимального уровня.
5. Испытание должно длиться примерно час. Этого вам хватит, чтобы обнаружить протечки.

Система отопления частного дома из полипропиленовых труб

После завершения монтажных работ полипропиленовые трубы составят единую систему отопления, составленную в соответствии с разработанным ранее планом. Чтобы облегчить выполнение работы, ознакомьтесь с видеоматериалом по теме.

Общие технологические приемы сварки ПП-труб

Перед началом сварочных процессов требуется тщательным образом проанализировать сборочную схему. А также и очередность выполнения соединений. Для этого выполняют эскиз с обозначением основополагающих элементов. После сварки полифузное соединение становится неразъемным. Вот здесь могут возникнуть условия, когда выполнение следующего сварного участка станет невозможным. Это особенно часто происходит при сварке полипропиленовых труб в малодоступных зонах. Поэтому непродуманная схема обвязки, может привести к необходимости демонтажа уже собранных узлов.

В процессе монтажа пропиленовых сантехнических деталей и узлов необходимо учитывать их физические качества — способность значительно расширяться при нагревании. Особенно данное предостережение имеет отношение к ПП-трубам с    расширением – 0.151 мм/м*К . По этой причине, перед тем как паять полипропиленовые трубы для отопления с длинными лучами, потребуется разместить на линии специальные технологические устройства – компенсаторы, способные принять на себя нагрузку от такого расширения.

Отсутствие термокомпенсации ведет к серьезным синусоидальным деформациям геометрии труб. В результате чего могут произойти разрывы. А также вырваны крепления, а то и плитки либо штукатурки, при скрытой проводке инженерных сетей. Термическая деформация армированных труб в 5 раз меньше ПП-изделий. В результате чего они являются более предпочтительными для установки в системах теплоснабжения.

Правила крепления трубных конструкций

Основательное соединение между собой участков инженерных сетей из полимеров требует большего внимания, чем для металлических труб. По мере увеличения протяженности таких линий они должны жестко закрепляться на опора. Шаг монтажа и вид опор устанавливаются проектным расчетом в зависимости от площади сечения ПП-труб, и от температуры греющей среды. Несоблюдение рекомендаций по вариантам крепления способно привести к выгибанию линии прокладки трубопроводов, особенно, из-за горячего теплоносителя и гидроударов под вибрационным воздействием давления воды.

Рекомендуемый шаг опор

Стояки водопроводных труб до 32 мм допускается закреплять с промежутком между хомутами до 10 м. В варианте, когда диаметр применяемых труб больше, то разрешенный шаг – 15 м.

Устанавливая варианты крепежа, требуется наблюдать за тем, чтобы они не мешали линейному расширению полимерных труб. Для этого рекомендуется выполнить установку скользящих опор. По контуру  устанавливают специальные компенсаторы.

Перед тем как паять полипропиленовые трубы для отопления, необходимо учитывать, что запорные вентиля в ПП-системах теплоснабжения с Ду более 32 мм также должны иметь жесткое крепление. При меньших сечениях труб также предпочтительны такие фиксации, чтобы исключить возможность передачи нагрузок на трубопроводы от установленной арматуры.
