Как установить дымоход в доме через потолок и крышу своими руками: Обзор и советы

Основные правила и этапы монтажа дымохода через стену

Чтобы установить стандартный дымоход через стену, нужно соблюдать главные правила и технику, касающуюся безопасности. Схема установки может быть наружной, также деталь ставят сквозь деревянную либо каркасную стену.

По наружной стене

При ведении дымохода необходимо соблюдать нормативные углы изгибов

При таком монтаже на главные параметры дымоотвода влияет прибор отопления. Для регуляции колебаний дыма понадобится создавать отводы, колена соединений которых должны сохранять нужный угол. Отводные элементы скрепляют друг с другом при помощи вольфрамового электрода, далее монтируют заслонки и специальные окна. Если это необходимо, заслонные элементы ставят в отводных частях, трубках либо переходах на нужном расстоянии таким образом, чтобы они не могли соприкоснуться со стенкой трубки. Помимо этого понадобится монтировать подставку под тройные части, для этой цели применяют трубку с квадратным сечением, удерживая деталь на стенке при помощи дюбелей

Пристальное внимание необходимо уделять расстоянию между стенкой и дымоходом

Вывод подобного дымохода через стену осуществляются за счет тройников, сделанных из нержавейки с тепловой изоляцией. За счет них устройство подключается к дымоходу, после этого тройники будут применять в качестве отводных частей для конденсатных частиц, чистки и проверки деталей конструкции. Отводные трубки или ревизионные окна ставят в низу либо сбоку от тройников, которые бывают проходными, сборными или цельными. Для полноценной установки дымохода применяют кронштейны, в ряде случаев могут понадобиться вспомогательные крепления. Они необходимы для придания конструктивной части устойчивости к нагрузкам.

Сквозь каркасную стену

Нередко требуется установить печь в доме с дымоходом через каркасную стену. С целью получения нужного результата всю конструкцию обрабатывают материалами изоляционного типа, к примеру, шлакобетоном, минеральной ватой либо волоконными утеплителями. Верхнюю часть трубки оборачивают фольгой из алюминия и удерживают стяжками с хомутами. Иногда сразу устанавливают сэндвич-дымоходы с утеплительным элементом, монтаж которых не доставляет сложностей. Они включают в себя две трубы с разным диаметром, маленькая вкладывается в более крупную, в качестве наполнителя для них используют утеплитель.

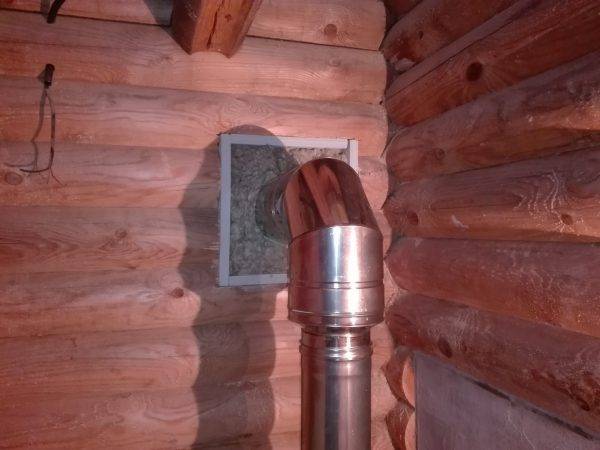

Сквозь деревянную стену

Древесина может загореться при высоких температурах, поэтому используются теплоизоляционные материалы

Чтобы установить дымоход камина через стену строения из дерева, понадобится строго следовать правилам, касающимся пожарной безопасности. Трубку обкладывают прочным каркасом, стойким к возгоранию, это могут быть кирпичи или асбест. Подобная процедура позволяет предотвратить рассыхание древесины на участках, примыкающих к дымоотводу. Нередко во время установки трубки в деревянных строениях применяют системы с двумя контурами.

В идеале необходимо создавать схему дымохода, где горизонтальная соединительная труба имела бы небольшую длину. Строение такого дымоотвода включает элемент, который называется “шибер”, он помогает контролировать процесс тяги. Как и в отводящих элементах предыдущего типа, горловину накрывают специальным колпаком. Детали трубки при этом закрепляют, соблюдая дистанцию в один метр на расстоянии друг от друга, создавая проход дымохода через стену в деревянном доме.

Из каких частей состоит уличный дымоход?

Как уже было сказано, самые популярные и самые надежные из уличных – это сендвич-дымоходы. Стандартная гильза для прохода труб должна выводиться через дерево с особенно тщательной огнезащитой, которую может обеспечить только сендвич-технология. При этом в месте перехода через стену никаких стыков труб не должно быть! Итак, из каких частей состоит обычно уличный дымоход, который выводят через стену? Это:

• Трубы;
• Тройники;
• Колено для изгиба трубопровода в нужном направлении;
• Опора для дымохода;
• Хомуты. Расстояние между хомутами при креплении к стене: 60-100 см;
• Тройник с ревизией, т.е. дверкой для прочистки дымохода;
• Сборник конденсата с носиком за его удаления.

Важно знать

Перед началом установки стоит ознакомиться с некоторыми тонкостями

Например, важно знать, что чем большая площадь конструкции будет проходить внутри помещения, тем меньше будут потери тепла. Когда создается детальная схема, учтите тот факт, что ровные горизонтальные участки должны быть до одного метра. Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо

А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра

Учтите, что соприкасание системы с любыми коммуникациями, такими как газ и электричество, недопустимо. А если на пути размещения дымохода будут попадаться деревянные детали, то трубу нужно отдалить от них при помощи специальных стальных кронштейнов. Расстояние между креплениями не должно превышать одного метра.

Также внесите в план часть разборной трубы или вставки с дверцей, через которую будет возможно проводить осмотр и чистку от сажи. Конечно, установка сэндвич дымохода – дело серьезное и ответственное, поэтому если вы решитесь делать это без специалистов, то поймите степень ответственности и строго придерживайтесь пошаговой инструкции.

Где монтировать трубу для вентиляции

Расположение этих элементов нужно определять еще на этапе планировки. Чтобы обеспечить хорошую вентиляцию, потребуется учитывать следующее:

• точечныевентиляционныетрубыдолжнырасполагатьсянарасстоянии60 кв. мдруготдруга;
• количествовентиляционныхтрубопределяетсяисходяизсложностиконструкции;
• расположениенесколькихтрубдолжновыстраиватьсяпооднойлинии;
• меставыводавентиляционныхтрубнеобходимоплотноизолировать;
• неследуетрасполагатьтрубудальше60 смотконька.

Вентиляционные трубы желательно размещать под стояком, поскольку этот способ может обеспечить максимальную циркуляцию воздуха. В некоторых случаях для этого применяют переходники из гофры. При установке основание гофры находится в тепле, благодаря чему будет получено минимальное сопротивление ветру. Высота стояки вентиляционной трубы играет существенную роль, так как при небольшой трубе тяга окажется плохой, а при слишком длинной понадобится приспособления для крепления. Строительные нормы предусматривают четкие показатели высоты элементов вентиляции:

• дляплоскойкровли – высотавентиляционныхтрубнедолжнапревышать30см;
• длякрышисоскатами – неболее 50см.

Если кровля предусматривает дополнительные площадки для отдыха, тогда высота вентиляционной трубы будет достигать 2 метра.

Выбор металлической трубы для сооружения дымохода в бане

Чтобы выбрать подходящую металлическую трубу для сооружения дымохода в бане, нужно обратить внимание на два основных момента:

• диаметр;
• толщина стенки.

Если диаметр окажется слишком маленьким, дым будет плохо вытягиваться наружу, и часть его начнет попадать внутрь помещения. Если же выбрать слишком широкую трубу, дым и теплый воздух пойдут наружу слишком быстро, в результате баня будет остывать

Чтобы купить трубу подходящего размера, нужно принять во внимание необходимую длину дымохода и количество изгибов. Если труба будет иметь два поворота и больше, подойдет диаметр 110 мм

Толщина стенки должна быть достаточной, чтобы металлический дымоход прослужил долгие годы. Если труба будет тонкой, она скоро придет в негодность, ведь при нагревании металл довольно быстро подвергается коррозии. Это происходит в первую очередь на тех участках, где дымоход сильнее нагревается. Поэтому труба, которая будет отходить от печки, должна иметь более толстые стенки, чем сэндвич-трубы, расположенные над ней.

Элементы дымоходов

Что советуют профессионалы?

Как видите, сделать самостоятельно приставной дымоход не так уж и сложно. Главное правильно подобрать все материалы и учесть нормы пожарной безопасности, которые позволят Вам избежать многих неприятных ситуаций. А выводить дымоход через крышу или делать наружный – решать только Вам. Ведь, что лучше или хуже, всегда проще определить в каждой конкретной ситуации.

Ну и напоследок хотелось бы поделиться некоторыми советами, которые дают печники-профессионалы:

• Прежде чем приступать к закупке элементов дымоотвода и его монтажу, обязательно определите мощность своей топки. Чем она мощнее, тем больший диаметр труб Вам будет нужен.
• Тщательно подходите к выбору высоты конструкции, которая имеет значительное влияние на получение хорошей тяги. Слишком короткий дымоотвод будет плохо отводить продукты горения, а слишком длинный будет приводить к излишней потере тепла. Практика показывает: оптимальная высота трубы — 5 метров. Но и здесь всё индивидуально.
• Если Ваш котёл оборудован принудительной тягой, то вывод внешнего дымоотвода можно завершить на стадии обустройства только горизонтального участка (без дальнейшего наращивания вертикальной трубы).
• Выводить дымоотвод лучше со стороны фронтонов (если есть такая возможность). Это значительно облегчает задачу, так как его обустройству не будут препятствовать навесы и карнизы кровли.
• Максимальная длина горизонтального участка не должна превышать 1,5 метра. Именно здесь происходит затормаживание дымового потока, что значительно уменьшает тягу.
• Здесь же предусмотрите специальное отверстие для технических нужд: ревизия и очистка дымохода. Ведь горизонтальный участок — самый проблематичный в этом плане. Продавцы консультанты помогут выбрать нужный элемент.
• При наличии деревянной стены со стороны котла, камина, печи — обязательно установите защитный экран. Это могут быть листы минерита, асбеста, оцинковки, огнестойкого гипсокартона, стекломагния или другого огнеупорного материала.

Так делать не надо

На этом я закончу свой небольшой обзор. Надеюсь, что данная информация поможет избежать ошибок при самостоятельном изготовлении внешнего дымоотвода. С радостью отвечу на все Ваши вопросы, выслушаю пожелания и критику (это всегда полезно).

Тепла и мира Вашему дому, а котлу и камину — безупречной работы. И не забудьте порекомендовать статью друзьям, вдруг кому пригодиться… До встречи, пока!

Цитата мудрости: Ничто так не учит, как осознание своей ошибки. Это одно из главных средств самовоспитания.

Проход через кровлю круглой трубы

Узел прохода через кровлю круглых труб может быть или металлическим или мягким – из резины или силикона. Металлические проходки кровли делают из оцинкованного железа, иногда на них наносят защитное покрытие, аналогичное по цвету и составу покрытию металлочерепицы.

Часто производители металлочерепицы предлагают специальные проходки: это тот же лист кровельного материала, к которому приделан эластичный колпак из резины, который служит отличным изолятором.

Для других кровельных материалов в качестве проходного узла кровли можно использовать гибкие проходки. Их на рынке сегодня множество. Разных цветов, составов, под разные углы наклона кровли, прямые проходки, с разными типами крепления (под саморезы, с нанесенным клеевым составом и т.д.).

Среди всех гибких проходок Master Flash (Мастер Флэш) имеет самые хорошие рекомендации. Его достаточно просто отличить: кроме нанесенного названия фирмы, на тыльной стороне кровельной проходки имеются дополнительные рифленые бороздки, которые повышают степень прилегания к любому кровельному материалу. С наружной части основание по краю имеет металлизированное покрытие, при помощи которого легко добиться любого требуемого рельефа.

Кровельные проходки для круглых труб

Чтобы установить гибкую проходку, срезают часть внешнего колпака – диаметр получившегося отверстия должен быть меньше диаметра трубы. Проходку натягивают на трубу с усилием. Чтобы сопротивление было меньше, можно намазать поверхность трубы мыльным раствором. После того, как проходка натянута, нижнему фланцу придается требуемая конфигурация. С тыльной стороны он промазывается герметиком, затем прижимается к кровле и фиксируется саморезами. Такой способ герметизации круглой трубы не очень трудоемкий, но достаточно надежный.

Силиконовые и резиновые проходки используют при температуре трубы до 100 о С. Если температура дымохода выше, придется или делать дополнительный слой изоляции между проходкой и трубой или, что вероятнее, использовать металлическую юбку и стакан. Как они выглядят и как их закреплять демонстрирует следующее видео. Там сделано все не совсем корректно, то принцип установки понятен.

Как прикрыть проход

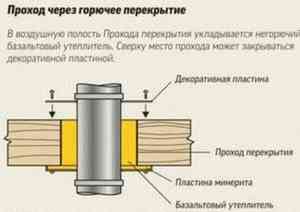

В тех местах, где дымоход будет проведен через толщу перекрытия, со стороны жилого помещения остается не самая красивая дыра, возникшая в результате его установки. Ее нужно чем-то закрыть или как минимум, замаскировать неопрятные края.

Наилучшим вариантом, будет использование листовой стали. Она будет одновременно служить как декоративная заглушка проема в потолке и как теплоизолирующий материал. Наиболее удачно выглядят заводские конструкции, предназначенные для обустройства такого перехода.

Они включают в себя все необходимые для сооружения проходного узла детали и с внутренней стороны дома выглядят довольно уместно. Если нет желания использовать готовое изделие, можно все соорудить самостоятельно.

Перед тем, как закрыть место прохождения дымохода на потолке, нужно подготовить все необходимые для этого детали. Их немного — понадобится квадратный лист металла и при необходимости – такого же размера лист теплоизолятора. Очень популярен минерит – теплоизолятор с очень высокой термостойкостью. Из него изготавливается своеобразная прокладка между сталью и потолком.

По диаметру дымового канала, в квадратной заготовке вырезается отверстие. По краям нужно просверлить несколько отверстий для крепежа. Эта заготовка надевается на трубу и прикрепляется к потолочной поверхности, скрывая место прохода.

Со стороны второго этажа или чердака, образовавшуюся между трубой и деталями перекрытия пустоту, заполняют теплоизолирующим материалом. Например, для этого часто используется керамзит или глина – в зависимости от того, жилое или нет помещение находится в месте обустройства дымохода.

Рассмотренный вариант – наиболее простой и поэтому, самый популярный. Можно соорудить множество разнообразных конструкций, которые помогут скрыть врезку дымового канала в потолок.

Как один из вариантов – сборка вокруг трубы фальш камина из гипсокартонных листов и обустройством теплообменной зоны. В этом случае, воздух, нагреваясь трубой, будет возвращаться в помещение, дополнительно его отапливая. Следует помнить, что даже в случае с негорючим гипсокартоном, необходимо соблюдение всех правил относительно пожарной безопасности.

Изоляция дымоходной конструкции

Когда производится монтаж печной трубы на крыше, изолированный дымоход имеет ряд преимуществ:

1. Повышается эффективность функционирования печи, причем в несколько раз.
2. Становится выше уровень безопасность при работе агрегата.
3. Печь приобретает эстетичный внешний вид.

Чтобы сделать на двускатной кровле трехуровневую гидроизоляцию, нужно:

1. Сначала загрунтовать конструкцию полимерной мастикой и наклеить супердиффузионную мембрану, завернув ее края, благодаря чему будет обеспечен герметичный стык дымохода с крышей, даже когда попадет влага.
2. Сверху и снизу установить уголки из металла. Верхние металлические листы укладывают на нижние так, чтобы влага самотеком направлялась вниз. Специалисты рекомендуют прокладывать нижний галстук вплоть до свеса крыши.
3. На обрешетке прибить дополнительные бруски для фиксации уголков.
4. Обработать детали герметиком.
5. Зафиксировать получившуюся конструкцию дюбелями.
6. Уложить встык ондулин, используя для обработки швов битумную мастику.
7. Разместить по кругу поверх ондулина специальный фартук из керамики, пластика или других материалов, используя для герметизации ондуфлеш.

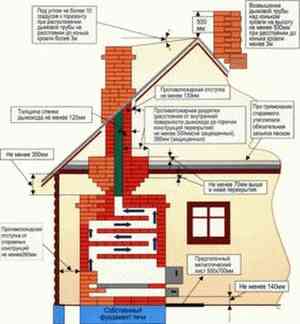

Во избежание возгораний

Требования к пожарной безопасности дымоходов регламентируются Санитарными нормами и правилами 41-01-2003, пунктом 6.6.22 — в нем прописано расстояние, которое следует выдерживать между поверхностью труб и горючими деталями кровли в зависимости от параметров трубы. Для индивидуального строителя бани в этом пункте СанПиН более всего должно интересовать приложение «К», поскольку частным образом мало кто использует трубы кирпичные или бетонные, предпочитая, как правило, одностенный металлический вариант без теплозащиты.

Это значит, что, готовясь монтировать вывод дымохода через перекрытия, следует рассчитывать на расстояние до 500 мм. до дерева без термозащиты или же на 380 мм. от нагретой трубы до легковоспламеняемых материалов за слоем изоляции.

Советы и рекомендации по выбору

Выбор короба обусловлен типом и размером дымовой трубы. Основной критерий подбора –диаметр для прохода трубы.

Для проходного узла в потолочном перекрытии подбирают изделие, состоящая из пластины-нержавейки и горловины, диаметр которой чуть больше печной трубы.

Дизайн площадки из нержавеющей стали вполне подходит для крепления на потолке дома.

На фото представлены основные конфигурации выпускаемых коробов:

Короб для кровли, изображенный на нижнем фото, можно пробрести по уже заранее определенным размерам или заказать его изготовление.

Стоимость готовых изделий варьируется от 550 до 1900 рублей и выше.

Кирпичная или бетонная стена

Вывод дымохода через конструкцию подобного рода значительно облегчен, ведь сами по себе эти материалы не являются горючими. Последовательность работ будет следующей:

• Определяется место расположения отопительного прибора.
• Производится разметка.
• В стене не должно проходить никаких коммуникаций. Их можно повредить при проведении монтажных работ.
• При помощи перфоратора или отбойного молотка делается отверстие. Лучше, если оно будет круглой формы. Этого можно добиться, используя специальную коронку. Если она отсутствует, можно наметить окружность и при помощи сверла меньшего диаметра просверлить отверстия впритык по кругу. После этого вынимается материал, расположенный в середине.
• Через деревянную стену прокладывается цельный кусок трубы. Следите, чтобы внутри стены не было никаких стыков. Иначе при их расхождении дым может идти внутрь. Исправить это достаточно сложно.
• Образовавшиеся щели ликвидируются при помощи специального термостойкого утеплителя.
• В зависимости от того, на какой высоте находится отверстие, необходимо установить опорную подставку. Если до земли небольшое расстояние, то можно изготовить фундамент для опоры. Для этого выкапывается яма глубиной 50 см, делается подсыпка из песка и трамбуется. Далее при помощи арматуры изготавливается обрешетка и укладывается в середину. Все заливается бетоном и выстаивается. Можно сразу же забетонировать металлические столбики. Другой вариант ‒ крепление к стене. Для этого изготавливается металлический каркас из уголка. Подойдет профиль от 25×25 мм. В нижней части монтируется несколько укосин, которые также упираются в стену для большей жесткости. Крепится это все при помощи анкерных болтов или саморезов HEX.
• На подставку производится монтаж тройника, в нижней части которого располагается уловитель конденсата.
• Далее производится сборка всей конструкции дымохода. Если это сэндвич панели, то они просто соединяются между собой и фиксируются при помощи специального хомута. Труба из нержавеющей стали должна быть сочленена сварочными швами.
• Монтаж к стене производится при помощи специальных креплений. Расстояние между ними должно составлять 60 см, но не более 1 м.
• Следите, чтобы стыки трубы не попадали в хомуты, которые крепят конструкцию к стене.
• Вылет крыши лучше обходить, не используя горизонтальные лежаки, т.к. это будет ухудшать тягу в канале.
• Если верхняя часть трубы находится поблизости от конька, то ее вылет должен быть не менее 50 см.
• В некоторых случаях устанавливают дополнительные растяжки, если труба находится на большом расстоянии от стены.
• В случае, когда дымоход не из сэндвич панелей, его необходимо утеплить. Делается это при помощи базальтовой ваты, которая потом закрывается плотной фольгой.
• На вершине монтируется специальный козырек, который будет препятствовать проникновению осадков в середину.

Как монтировать самый пожароопасный участок дымохода

При установке печи-амбра через стену сэндвич-системы монтируют своими руками. Первый сегмент дымоотвода делается из фрагмента меньшей трубы. Закрепляется так, чтобы не допускать перегрева креплений, для этого необходимо отступить достаточное расстояние. Базальтовый утеплитель укладывают со 2 колена.

Первый сегмент дымоотвода делается из фрагмента меньшей трубы.

Правила техники безопасности

Не стоит забывать, что дымоход – источник опасности. Располагают газоход подальше от кабеля, газовой трубы. Нежелателен контакт с другими инженерными коммуникациями. Максимальная длина отдельных фрагментов – 1 метр

Важно соблюдать строительные нормы и правила

Располагают газоход подальше от кабеля, газовой трубы.

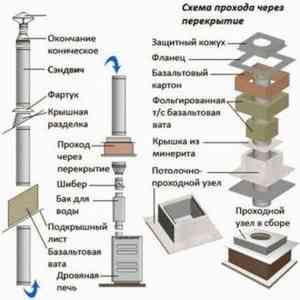

Устройство металлического сэндвич-дымохода

Стальные дымоходы популярны как в промышленном строительстве, так и для благоустройства частного сектора. Установка их напоминает сборку керамической конструкции, соответственно, происходит проще, чем строительство кирпичной трубы. Рассмотрим более подробно, как правильно сделать металлический дымоход, избежав ошибок.

Материалы для установки металлической конструкции

Сэндвич-дымоход представляет собой герметичную систему труб и переходников, ведущую от теплового генератора к надкровельному пространству. Она может проходить внутри здания (внутренняя) и снаружи, вдоль стены (внешняя).

Сэндвич-труба – это трехслойная деталь, состоящая из двух стальных труб, между которыми проложен слой утеплителя. Фрагменты нержавеющей стали соединены методом сварки

Негорючий теплоизоляционный материал имеет различную толщину – в среднем от 2,5 см до 10 см. Производители чаще всего используют один из лучших материалов – плотную базальтовую вату (от 200 кг/м³).

Чтобы собрать дымоход, потребуется соединить несколько деталей различной формы, используя при этом способ соединения зауженных концов и раструбов. Проще говоря, один элемент вставляют в другой. С наружной стороны места соединений усиливают накладными хомутами, которые плотно затягивают после установки.

Преимущества трехслойной конструкции: защита дымоотводного канала, минимальное образование конденсата, организация устойчивой тяги, возможность монтажа системы как с внутренней, так и с наружной стороны дома

При установке стального дымохода внутри здания отверстия в перекрытиях и кровле гораздо меньше по диаметру, чем для кирпичных или керамических аналогов.

Схемы монтажа сэндвич-дымохода

Рассмотрим две схемы установки сэндвич-дымохода: с внутренним расположением, требующим организации отверстий в кровле и перекрытиях, и с внешним монтажом, который производится с наружной стороны и устанавливается параллельно стене дома.

Каждая из схем обладает преимуществами: внутреннее оборудование образует меньшее количество конденсата, внешнее устройство легче в исполнении и производится с устройством всего одного отверстия

Схему внутреннего монтажа часто применяют в банях, так как стальная труба может одновременно нагревать и камни, и бак с водой. Если баня установлена не отдельно, а является пристройкой к дому – это наиболее целесообразный и эффективный вариант.

Недостатки внутренней системы – необходимость проделки отверстий в перекрытиях и кровле, а также уменьшение полезного пространства.

Для монтажа внешней системы достаточно сделать одно отверстие в стене и обеспечить вертикальное расположение труб с помощью кронштейнов. Вывод труб наружу уменьшает риск отравиться отходами горения. Минус – обустройство дополнительной защиты от воздействия внешней среды.

Порядок монтажных работ:

• присоединение к котлу (или другому источнику тепла) переходника;
• пробивка отверстия в стене (средний размер – 40 см х 40 см), обивка огнеустойчивым материалом;
• установка в стене проходного блока с термоизоляцией;
• монтаж горизонтального отрезка трубы от котла (печи) до отверстия в стене;
• обустройство опорного узла с внешней стороны (площадки на кронштейнах);
• установка вертикальной трубы;
• крепление в верхней части конуса и оголовка.

При сборке необходимо ориентироваться на техническую документацию, подготовленную в процессе составления проекта.

Советы по устройству внутренней трубы

При выборе внутренней модели необходимо помнить о некоторых технологических нюансах

Например, важно на переходном участке от котла установить задвижку, чтобы была возможность сохранения тепла

Стыковка двух соседних элементов на участке перехода запрещена. Следует учитывать расположение чердачных стропил и балок: чем дальше они будут находиться от дымохода, тем лучше. Более подробно о самостоятельной сборке сэндвич-дымохода читайте в этом материале.

Переходы через перекрытия и кровлю требуют использования огнезащитных теплоизоляционных материалов, например, минеральной ваты, и устройства защитных блоков, которые можно назвать «сэндвич в сэндвиче»

Как выбрать диаметр трубы

Для дымоходной системы необходимы предварительные расчеты с учетом мощности котла или печки, работающих на твердом, жидком, газообразном топливе. Стандартные варианты:

• Для газохода от отопительной маломощной установки 3 кВТ приобретают прокат с просветом 8,5 см;
• Когда мощность свыше 5 кВт устанавливают системы толще 12 см.

Минимальная толщина теплоизоляционного слоя – не менее 30 мм (базальтовая вата), для печек на дизтопливе – толще 4,5 мм. Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Процессу монтажа всегда предшествуют расчеты диаметра труб, толщины теплоизоляции.

Выбор дымохода

Перед тем как вывести дымоход через стену, необходимо решить, устройство какого именно типа дымохода вы собираетесь применять.

На рынке представлено множество вариаций, но не все из них подходят под монтаж для деревянного дома. Среди наиболее востребованных систем следует выделить две.

1. Одностенные дымоходные системы. Их изготавливают из оцинкованной листовой или нержавеющей стали. Одностенные системы обладают одним существенным преимуществом — доступная цена. Этот вариант хорошо подойдет для недорогих загородных домиков или дачи. Но если вы вложили в дома немалую сумму, тогда от данной идеи лучше отказаться, поскольку одностенные стальные дымоходы не отличаются длительным сроком службы. Помимо этого, потребуется организовать высокоэффективную теплоизоляцию. Помимо металлических труб, одностенные системы часто выполняют из керамических и полимерных аналогов. Но их стоимость выше.
2. Двустенные дымоходы. Двустенные дымоходы или сэндвич системы — это оптимальное решение для деревянного дома. Особенность конструкции заключается в низкой теплопроводности и многослойности. Устройство двустенного дымохода включает две трубы разного диаметра, которые располагаются внутри друг друга, и теплоизоляционный материал, заполняющий промежуточное пространство между трубами. Выбирая подобное устройство для частного дома, приобретайте обязательное с соединением типа мама-папа. В продаже доступны конструкции с фланцевым соединением, но они больше подходят для промышленных целей.

Советы по монтажу

Чтобы правильно выполнить монтаж, применяя одностенные или двустенные дымоходные системы, придерживайтесь некоторых рекомендаций. Ваш главный ориентир — это инструкция к отопительному оборудованию, дымоход для которого вы собираетесь организовать своими руками.

1. Сделайте разметку на стене, ориентируясь по уровню отвода от отопительного котла или печи.
2. Согласно разметке в стене проделывается отверстие. Причем его диаметр должен в полтора раза превосходить диаметр канала дымохода. Это требуется для того, чтобы между дымоходом и деревянной стеной установить проходной стакан.
3. В полученное отверстие вставляется патрубок. Один его конец монтируется на отопительное оборудование, а второй идет на тройник. Тройник — незаменимая вещь, позволяющая организовать эффективный отвод конденсата.
4. В пространство между стеной деревянного дома и патрубком образуется пустота, заполняемая теплоизоляционным материалом.
5. Сверху изоляции монтируется кожух из жести.
6. На патрубке закреплен уже тройник, с наружной стороны которого устанавливается труба, направленная вертикально.
7. Если крыша двухскатная, труба должна доходить до конька. Если крыша плоская, конец трубы дымохода будет возвышаться над ней минимум на 50 сантиметров.
8. Никогда не выполняйте монтаж трубы дымохода вплотную к стенам деревянного дома. Расстояние между элементами составляет минимум 20 сантиметров. Чтобы добиться нужного расстояния, используйте крепежные кронштейны.

Провести через стены деревянного дома дымоотводные каналы не сложно, если грамотно выполнить проход, использовать эффективные теплоизоляционные материалы и применить дымоотвод соответствующего качества. Монтаж часто осуществляется своими руками.

Обязательно прочтите эти материалы:

• • Подключение печи к дымоходу
  • Соединение котла с дымоходом
  • Инструкция котлов Протерм

Рекомендации

Дымопровод, проходящий снаружи здания, следует собирать по конденсату. Если собрать по дыму, то конденсат может попасть внутрь гильзы, намочить утеплитель – труба будет плохо изолирована (жидкость хорошо проводит тепло), наружная гильза будет нагреваться, нагревать стеновые конструкции, что может привести к пожару.

Кроме того, замерзание жидкости может привести к повреждению труб, а кислота в конденсате – к более быстрому прогоранию внутреннего вкладыша из нержавейки.

В то же время небольшая утечка дыма на открытом воздухе вполне безопасна, а большая – хорошо видна и ее можно устранить, дополнительно промазав стык труб герметиком.

Ни в коем случае нельзя уменьшать диаметр отверстия дымоходного канала – это приведет к уменьшению или остановке тяги.

Необходимо регулярно (2 раза в год) проводить очистку дымоходного канала от сажи, оголовка – от намерзшего конденсата, льда и снега.

Утепление наружного дымохода

Сэндвич-труба уже качественно утеплена и в дополнительном утеплении не нуждается. Исключение – место прохода трубы через стену или перегородки. Для этого применяют разные утеплители, по возможности огнеупорные.

Нельзя для дымоходов применять стекловату с низкой температурой плавления, для угольных котлов нельзя применять и базальтовую вату.

Место прохода трубы через стену (иногда через деревянную конструкцию свеса кровли) обязательно утепляют базальтовой или керамической ватой, вспененным вермикулитом, асбестом.

Не надо думать, что асбест супервреден – готовые изделия не пылят и не выделяют вредных веществ, а сам асбест будет закрыт и изолирован от помещения фланцем.

Деревянные стены

Особенность деревянных стен заключается в их горючести. Поэтому установка дымохода в деревянном доме сложнее, чем в каменном.

При выводе дымохода через деревянную стену необходимо очень строго выдерживать расстояние от стены до трубы (не менее 260 мм) и качественно выполнять теплоизоляцию места прохода через стену

Важно также уделить внимание обработке стен антипиретиком

Устройство дымохода в деревянном доме требует изоляции поверхности стены вблизи выходного патрубка теплогенератора и первой смонтированной монотрубы. Изоляцию выполняют негорючими материалами – штукатуркой, плиткой (керамогранитом), камнем, фиброцементными листами, листом металла с подложенным асбестовым листом.

Кирпичные и бетонные стены

Кирпич и бетон устойчив к возгоранию – это большой плюс. Но тем не менее утепление в месте прохода трубы обязательно, расстояние до стены – не менее 130 мм. Правила установки дымоходов придуманы для безопасности людей, и выполнять их следует в любом случае.

Вывод печной трубы через перекрытие

Выбор конструкции и материалов зависит от виды дымохода. Разберем правила организации работ для основных материалов трубопроводов подробно.

Круглой металлической

Весь процесс разбит на несколько этапов:

1. Самые востребованные на сегодняшний день для изготовления стальных дымоходов – двухсторонние металлические сэндвич – трубы с внутренней прослойкой теплоизоляции. Для таких дымоходов можно легко сделать самодельный короб из жести или купить готовый в магазине.
2. По габаритам короба вырезаем полость в потолке, вставляем короб так, чтобы он надежно фиксировался загнутыми краями на полу чердака или 2 этажа.
3. Заводим трубу в подготовленное отверстие и закрепляем ее саморезами к стене. Оставшиеся зазоры заполняем жаростойким герметиком.
4. Всю оставшуюся полость короба заполняем утеплителем. Можно использовать минеральную вату, пеноизол, пенопласт и любой другой материал. Для жилых помещений запрещено использование асбеста.
5. Слой теплоизоляции должен немного выступать за металлические бортики. Осталось закрыть поверхность короба декоративной отделкой из дерева. Можно купить стальную шлифованную пластину нержавейки, которая украсит ваш потолок.

Этапы работ по выводу стального дымохода через перекрытие

Кирпичного дымохода

Здесь все намного сложнее:

1. Перед плитой перекрытия каменщик должен выполнить распушку трубы, постепенно расширить наружный размер дымохода. Если вы обладаете навыками в укладке кирпича, работу можно выполнить самостоятельно. Если нет, придется привлекать опытного печника.
2. В плите (перекрытии) вырезается проем по размерам трубы, даже с небольшим запасом. После укладки кирпичей и выхода дымохода за поверхность перекрытия, нарезаем плитный материал утеплителя по размерам трубы.
3. Можно использовать минеральную вату или подготовить пенопластовые заготовки. Главное, чтобы толщина слоя компенсировала высокую температуру отработанных газов и не позволяла им влиять на поверхность стен и перекрытия.
4. Затем укладываем заготовки вокруг трубы и закрепляем их специальными саморезами или просто обматываем скотчем. Главное не оставлять больших щелей, а небольшие зазоры заполнить огнестойким герметиком. Заполнив всю полость утеплителем закрываем ее слоем декоративной отделки.

Схема вывода кирпичного дымохода через перекрытие и крышу дома
