Какие достоинства и недостатки имеют ротационные уровни
По сравнению с линейными и точечными уровнями, ротационные нивелиры имеют намного больше достоинств. Из плюсов ротационных инструментов надо отметить:
- Построение горизонтальной и вертикальной плоскости на 360 градусов, что достигается за счет подвижности головки с лазером
- Высокая точность показаний, так как вместо системы призм, которые увеличивают погрешности, построение плоскости осуществляется за счет вращения с большой частотой головки с лазером
- Дальность измерений до 1 км, поэтому инструмент пользуется популярностью не только у строителей, но и у геодезистов, дизайнеров и работников, занимающихся изучениями ландшафта
- Определение луча на проецируемой поверхности посредством специального пульта
Наличие такого количество достоинств делает рассматриваемый прибор непосредственным фаворитом среди сверстников. Однако перед тем как купить лазерный ротационный уровень, следует разобраться с имеющимися недостатками. Минусы у ротационного измерителя также имеются, и вот они какие:
- Высокая цена — ротационный прибор стоит так, как три линейных нивелира. Такая высокая стоимость обусловлена применением электромотора в конструкции, а также сложного механизма вращения головки со светодиодом
- Невозможность одновременного построения вертикальных и горизонтальных плоскостей. Есть нивелиры, в которых горизонтальная плоскость проецируется за счет вращающейся головки, а вертикальная посредством системы призм, как в линейных устройствах. Большинство нивелиров также оснащено точечными лазерами, позволяющими построить проекцию на потолке
https://youtube.com/watch?v=5_-1rc_ALTg%3F
Учитывая все достоинства и недостатки, остается сделать заключение о необходимости приобретения такого прибора. Такой инструмент вовсе не обязательно покупать, если проводятся работы внутри помещений, но без него будет трудно справиться с измерениями на улице. Именно поэтому приобрести нивелир ротационный рекомендуется всем мастерам и рабочим, у которых сфера деятельности связана с измерительными работами на улице.
Это интересно! Ротационный прибор обладает не только высокой точностью измерений, но его еще можно применять в дождливую или солнечную погоду. Луч лазера не искажается от воздействия воды и солнечного света, поэтому измерения получаются точными и отчетливо видными.
Виды уровней
Различают несколько способов нивелирования:
- геометрическое. Производится с помощью нивелира и реек. В нужных точках поверхности устанавливаются рейки. Нивелиром подаётся луч. В месте пересечения его с рейкой определяется высота визирной линии над поверхностью в данной точке. Величины высот во всех точках сравнивают и получают разность. Недостатком такого нивелирования является то, что измерение высоты ограничивается длиной рейки. Поэтому его невозможно использовать на местности с высокими холмами. Применяется в строительстве и геодезии;
- тригонометрическое. Разность между высотами выбранных точек определяется в несколько этапов. Измеряют расстояние между видимыми точками. Потом с помощью теодолита определяют угол наклона визирной оси из одной точки в другую. По специальной формуле высчитывают превышение точек. Этот способ нивелирования применяется в геологии, географии и топографии;
- барометрическое. Здесь используются барометры. Измеряют давление в разных точках. По нему определяют высоту и высчитывают разность. Применение аналогично тригонометрическому;
- гидростатическое. Основывается на использовании гидроуровня. Простейший пример — это шланг, наполненный жидкостью, с приподнятыми вверх краями. На точность метода влияет отсутствие в жидкости пузырей. Если они есть, то нарушается равномерное заполнение сосуда, и при измерении уровня возникает погрешность. Такой метод применяется в строительстве и при установке профессиональной и бытовой техники, например, стиральной машины;
- радиолокационное. На воздушных и морских судах устанавливают эхолоты и радиовысотомеры. Подают сигнал до нужной точки. Зная скорость сигнала и время его прохождения туда и обратно, автоматически вычисляется расстояние. А прибор рисует рельеф поверхности. Применяется в географии и геодезии;
спутниковое. Проводится с помощью GPS — измерений. Этот метод экономичнее и производительнее геометрического нивелирования. Используется в геодезии;
- построение плоскостей. Здесь применяют зенит — прибор или лазерный уровень:
- при строительстве высоких зданий зенит — прибором проводят специальные измерения для определения положения стен. Во всех перекрытиях должна соблюдаться параллельность плоскостей. Для этого измерения проводятся под разными углами поворота: 0 и 180 градусов, 90 и 270 градусов;
- лазерный уровень по своему действию схож с геометрическим нивелированием, но без использования реек. Он очень прост в применении, не требует присутствия второго человека. Используется для строительства и ремонта. Некоторые модели позволяют строить наклонные плоскости.
Нивелиры различаются по конструкции:
- оптический. Состоит из зрительной трубы, помещённой на штатив. Труба может вращаться в горизонтальной плоскости. Используется в строительстве дорог и зданий, археологии, ландшафтном дизайне и геодезии;
- цифровой. Это тот же оптический нивелир, но с электронной памятью и процессором, который обрабатывает полученные измерения;
- лазерный. Такой нивелир строит горизонтальные, вертикальные и наклонные плоскости, отмеряет углы в 45 и 90 градусов. Состоит из корпуса, устройства для создания лазера и призм. Применяется в строительстве и монтажных работах.
Классификация лазерных нивелиров:
- позиционные. Строят линии под углом 120, 160, 180 градусов. В некоторых моделях лучи соединяются и образуется угол 360 градусов. Дальность лучей до 50 метров, поэтому используются для ремонта помещений;
- ротационные. Излучают вращающуюся точку, которая преобразуется в линию. Дальность луча до 100 метров, что позволяет их использовать вне помещений.
Нивелир с углом развёртки 360 градусов на видео
Виды позиционных нивелиров:
- точечный. Строит несколько точек;
- линейный. Строит вертикальные и горизонтальные линии;
- комбинированный. Создаёт точки и линии.
Разделение нивелиров по точности:
- высокоточный. Средняя погрешность на 1 км двойного хода — 0,5 мм;
- точный. Средняя погрешность на 1 км двойного хода — 3 мм;
- технический. Средняя погрешность на 1 км двойного хода — 10 мм.
Типы нивелиров по способу установки линии визирования:
- уровенный. Линию визирования устанавливают самостоятельно по цилиндрическому уровню, закреплённому в трубе. Применяются в промышленности и строительстве;
- с компенсатором. Линия визирования устанавливается автоматически с помощью компенсатора, который заменяет цилиндрический уровень. Очень удобны для работы на неустойчивых грунтах. Широко используются в геодезии.
Лучшие комбинированные лазерные уровни
Комбинированными называют устройства, в которых совмещены функции линейных лазерных уровней с точечными. Они способны одновременно проецировать несколько линий и точек.
Bosch GCL 2-15 Professional
Лазерный нивелир Bosch GCL 2-15 Professional одновременно проецирует вертикальную и горизонтальную линии перед собой и две точки: одну снизу, вторую сверху — точки отвеса и зенита.
Точность и дальность инструмента позволяют с его помощью выполнять работы в рамках домашнего ремонта, при ремонте, отделке небольших помещений. Комплектуется матерчатым чехлом, поворотным основанием, мишенью, батарейками. Средняя стоимость инструмента составляет 7000 рублей.
Характеристики Bosch GCL 2-15 Professional:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный (650 нм). |
| Кол-во проекций | Две линии спереди образуют перекрестие, дополнительно проецирует точки вверх и вниз. |
| Дальность луча | До 15 метров без приемника. |
| Точность измерения | ±0.3 мм/м. |
| Время работы | От 6 до 22 часов от 3 батареек АА в зависимости от выбранного режима, комбинации лучей. |
| Самовыравнивание | Автоматическое выравнивание до 4°, есть отключение. |
| Резьба под штатив | 5/8″ и 1/4″. |
| Температура | От -10 до 50 °C. |
Makita SK103PZ
Профессиональный комбинированный лазерный уровень Makita SK103PZ способен построить перед собой две пересекающиеся под прямым углом линии, а так же 4 точки: сверху, снизу, слева, справа.
Ему не страшны температурные колебания в диапазоне от -10 до +40 градусов по Цельсию. Класс защиты инструмента — IP54. Есть функция автоматического нивелирования на угол до 4 градусов, так же предусмотрено ее отключение.
В комплект входят: сумка для транспортировки, подставка с магнитами, мишень, батарейки. Средняя уровня цена – 18000 рублей.
Характеристики Makita SK103PZ:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный. |
| Кол-во проекций | Две линии спереди образуют перекрестие, дополнительно проецируется 4 точки: слева, справа, сверху, снизу. |
| Дальность луча | До 15 метров без приемника, до 60 метров с приемником. |
| Точность измерения | ±0.3 мм/м. |
| Время работы | До 35 часов от 3 пальчиковых батареек. |
| Самовыравнивание | Автоматическое нивелирование на угол до 4°. |
| Резьба под штатив | 5/8″ и 1/4″. |
| Температура | От -10 до 40 °C. |
Bosch GCL 25 Professional
Профессиональный лазерный нивелир Bosch GCL 25 Professional способен проецировать 4 точки и 2 линии. Инструмент компактен, удобен в использовании, хорошо защищен. Хорошая точность измерений — погрешность не более 0,3 мм/м при дальности до 30 метров.
Модель оснащена самовыравниванием, но, при необходимости, функцию можно отключить, например, если нужно построить плоскость под наклоном. Актуален среди профессиональных отделочников и монтажников. Средняя стоимость уровня составляет 20000 рублей.
Характеристики Bosch GCL 25 Professional:
| Параметр | Значение |
|---|---|
| Цвет лазера | Красный (650 нм). |
| Кол-во проекций | 2 линии спереди, 4 точки: сверху, снизу, справа и слева. |
| Дальность луча | От 5 до 30 метров для разных проекций: 5 м для отвеса, 10 м для точки зенита и линий спереди, для точек по бокам — 30 м. |
| Точность измерения | ±0.3 мм/м. |
| Время работы | От 12 до 30 часов для разных режимов работы, комбинаций проекций, выбранных для работы. Питание от 4 батареек АА. |
| Самовыравнивание | Компенсирует неровность до 4°, возможно отключение. |
| Резьба под штатив | 5/8″ и 1/4″. |
| Температура | От -10 до 50 °C. |
Лучшие ротационные лазерные уровни
Ротационные нивелиры позволяют проецировать лучи на угол 360 градусов. Достаточно установить такое устройство внутри помещения, чтобы сделать точные проекции по всем стенам, потолку и полу. Такие модели особенно востребованы у монтажников подвесных потолков
Несколько ротационных моделей привлекли внимание профессионалов
Stabila LAR 250 Allround-Set (17203)
Рейтинг: 5.0
Самонивелирующийся лазерный уровень Stabila LAR 250 Allround-Set – это серьезный измерительный прибор для профессиональных строителей. Стихия модели – большие строительные объекты, где дальность измерений может достигать 350 м. Возможности инструмента практически безграничны, за что эксперты и отдали ему первое место в рейтинге. С помощью ротационного нивелира ведется прокладка труб, создаются новые дороги, монтируются бетонные конструкции фальш-стены. Чтобы вести такую многогранную деятельность, производитель оснастил устройство 8 функциями, красным лучом и минимальной погрешностью (0,1 мм/м).
В комплекте имеется магнитная мишень, пульт ДУ, защитный футляр и приемник с креплением. Для удобного и безопасного применения имеются лазерные очки.
- большое число функций;
- большая дальность измерения;
- высокая точность;
- штатив в комплекте.
высокая цена.
RGK SP-800
Рейтинг: 4.9
Лазерный уровень RGK SP-800 также относится к профессиональным приборам ротационного типа. Он попал в наш рейтинг за рекордную дальность измерения (400 м) и ювелирную точность (0,05 мм/м). Эксперты высоко оценили такие особенности нивелира, как мощный лазер и возможность регулировки скорости вращения. Но в комплекте отсутствует штатив, а потребители высказывают в отзывах неудовлетворенность очками. Да и время работы у нивелира меньше, чем у лидера.
В целом делать измерения этим устройством удобно и просто. Прибор автоматически выравнивается сразу после включения. Для надежного удержания ручка имеет прорезиненные вставки. Чтобы сохранить исправность уровня при транспортировке, производитель укомплектовал изделие пластиковым кейсом.
Работа с лазерным нивелиром
Перед началом работы по разметке или измерению объектов, требуется подготовить рабочее место:
- Проверить заряд аккумулятора или вставить батарейки (зависит от типа нивелира).
- На пути луча не должно быть препятствий – преломления о любые объекты дадут значительную погрешность измерения.
- Для работы нивелир устанавливают на треногу, выставленную на ровную площадку и тщательно отцентрированную. Для использования самовыравнивающихся аппаратов это не обязательно, а вообще можно воспользоваться толом или любой переносной подставкой.
Когда подготовительные работы проведены, можно приступать непосредственно к разметке.
Далее при необходимости следует подготовить дополнительные приспособления:
- рейка с разметкой, подойдет и деревянная длинная доска;
- приемник лазерного луча значительно облегчает работу с прибором в солнечный день;
- очки (не обязательный, но очень удобный атрибут геодезиста).
Как пользоваться нивелиром при разметке фундамента
Переходим непосредственно к разметочным работам на земельном участке.
- Первым делом выставляем ориентировочную линию, расположение которой несложно определить: обычно она лежит параллельно дороге или ограждению участка на заданном в проекте расстоянии. Обозначим линию АВ, где буквы – это колышки, между которыми натянута бечевка.
- Далее от нивелира требуется функция направления луча. Устанавливаем и центрируем прибор над колышком А, выставляем угол 90° и отправляемся с рейкой и сигналоуловителем в направлении конца перпендикулярной к АВ линии, которая упирается в точку А. На заданном расстоянии по рейке ловим точку перпендикуляра, ставим колышек.
- Таким же образом выставляем четвертую точку.
- Между установленными колышками натягиваем бечевку. Периметр контура готов.
- Таким же образом размечаются внутренние стены.
Колышки могут быть расставлены как ориентиры для установки обноски – деревянных ограждений и маяков, опорные стойки которых находятся на проектной линии фундамента или стены (за пределами периметра на выносе). В таком случае нивелиром сверяют горизонт контрольных стоек обносок, а периметр строения переносят на местность с помощью рулетки и бечевок.
Контроль существующих конструкций
Колышки могут быть установлены вручную методом измерения сторон геометрически без приборов. В таком случае следует проверить их ориентированность и ровность углов, опять же нивелиром. В данном случае понадобится ротационное устройство.
- Устанавливаем треногу на удалении от всех контрольных точек (в нашем случае углов). Следует помнить, что расстояние не должно превышать допустимое в технической документации к аппарату.
- Включаем сигнальный лазер и отправляемся с сигналоуловителем и рейкой на контрольные точки.
- Устанавливаем рейку в вертикальное положение на любой точке и ловим луч, делаем отметку на рейке.
- То же действие повторяем на каждой точке.
- Сверяем расстояния между засечками. Для крупного строительства применим малый диапазон перепадов высот, для частного строительства допускается разница не более 1 см на 10 метров стены или фундамента.
Наглядный процесс представлен в видео:
Лазерный нивелир на практике: несколько конкретных примеров использования
Спросив у опытного мастера, как использовать лазерный уровень, можно узнать, что применять этот прибор можно практически повсюду. И границами, определяющими возможности его использования, являются границы вашей фантазии. А теперь – немного конкретики.
Выравниваем поверхность — вертикальная проекция
Именно данная область применения наглядно показывает, насколько устарели всевозможные линейки, рулетки и уровни пузырькового типа.
Чтобы узнать, насколько ровные ваш пол или стены, надо вдоль их поверхности направить лазерный луч. При этом вдоль стены (если проверяем стену) ставим несколько контрольных меток.
Линия, прочерченная лучом, покажет отклонение от вертикали в каждой метке. В соответствии с этими данными подбираем толщину выравнивающего слоя во всех контрольных точках.
Применение при отделке кафельной плиткой — крестовая проекция
Включаем оба луча – вертикальный и горизонтальный. Пересекаясь, они проецируют крест на стене объекта. Совмещаем центр этого креста с центральными швами у плитки, которую кладем. А по линиям лазерных лучей выравниваем стороны плитки.
Построение наклонных плоскостей
Далеко не все элементы дома состоят лишь из горизонтальных и вертикальных линий. Порой дизайнеру хочется поэкспериментировать и с плоскостями, расположенными под наклоном. При осуществлении таких смелых проектов лазерный уровень придется как нельзя кстати. Прочитайте внимательно инструкцию к своему прибору, и вы поймете, как заставить луч идти под углом.
В тех нивелирах, где используется система автоматического выравнивания, необходимо включить блокировку данной системы. Некоторые уровни оснащаются системой автоматического изменения угла наклона луча. К примеру, если отключить блокировку компенсации наклона, то вполне возможно закрепить нивелир на штативе под тем углом, который требуется. Лазерный луч будет идти под наклоном.
Клеим обои и прочие декоративные элементы
И для этой несложной операции пригодится лазерный уровень. Так, включив вертикальный луч, мы сможем легко выровнять вертикальную кромку обоев. А горизонтальный луч поможет сделать идеальный бордюр, который без применения инструмента часто получается кривоватым.
Устанавливаем мебель и встраиваем бытовую технику
Неровно висящая полка или навесной шкафчик способны причинить немало огорчений – они весь вид комнаты портят. Конечно, можно перевесить их, пользуясь обычным пузырьковым уровнем или даже линейкой. Но это долго и хлопотно. То ли дело – лазерный нивелир. Он и шкаф поможет ровно установить, и карниз повесить, и встраиваемую технику точно расположить. Главное – делается всё это очень быстро.
Монтаж перегородок и планировка помещений
Имея лазерный уровень, можно за короткое время «перекроить» помещение. Чтобы разметить расположение перегородок, не придется брать стремянку или ползать по полу. Достаточно сделать проекцию лазерного луча в том месте, где будет находиться будущая перегородка.
Применение при осуществлении измерений
Непосредственно измерить что-либо нивелиром не получится. Зато он может существенно облегчить и ускорить эту работу. Возьмем, к примеру, комнату, стены у которой не являются вертикальными. Если нужно узнать ее высоту, возникает проблема – вдоль стены этого не сделать. Неплохо использовать лазерный дальномер, но его может и не быть.
Если имеется лазерный уровень, который проецирует линию отвеса, то он тоже может помочь. Получив при этом две точки – на полу и потолке – мы берем рулетку или линейку и замеряем расстояние между ними. Получается весьма точная высота помещения.
Правила и критерии выбора лазерного уровня
Нужно четко понимать, для каких целей необходим инструмент, т. к. такие приборы довольно дорогие. Их функциональность влияет на цену. При выборе определенной модели нужно следовать определенным критериям:
Дальность действия, что сказывается на расходе заряда батареи, указывается в метрах
Если необходимо большое расстояние, то нужно обратить внимание, комплектуется ли прибор приемником лазерного излучения, т. к
это позволяет повысить дальность. Бывает так, что он не входит в комплект, но в документации указана возможность его применения.
Тип лазера
Устройства с красным лучом недорогие, но могут повлиять на видимость, в этом случае следует использовать специальные очки, которые улучшают видимость.
Лазерные устройства с повышенной дальностью нужно использовать осторожно, т. к
излучение представляет угрозу для сетчатки глаз.
Длина волны.
Если в документации устройства не указаны сведения о классе лазера, то это практически на 100% — подделка.
Погрешность прибора.
Входят ли в комплект приспособления для установки и система самовыравнивания .
Безусловно, нивелир лазерный самовыравнивающийся — лучший выбор. Хоть и стоимость выше, но допустить ошибку при установке невозможно, ведь система сама устранит неточность.
- Количество создаваемых лучей (плоскостей).
- Длительность самостоятельной работы.
- Эксплуатационные параметры использования прибора (температура, защищенность корпуса, комплектация).
Комплектация строительного лазерного уровня в зависимости от модели, вида и масштабности работ:
- Сумка для транспортировки и хранения.
- Очки со светофильтрами.
- Визирные мишени (для отметки точек на больших расстояниях).
- Приемник.
- Рейка с системой крепления приёмника.
- Штатив.
- Кронштейны, подвесы и другие устройства для установки лазера в удобном положении.
- Сетевой адаптер или зарядное устройство.
Как пользоваться лазерным нивелиром при поклейке обоев
Полезен инструмент также и при поклейке обоев, когда очень трудно сориентироваться на ровность вертикальной линии. Чтобы каждый последующий лист обоев располагался ровно, необходимо лазерный уровень включить в режим проецирования вертикальной плоскости. По этой линии можно ориентироваться при приклеивании обоев. Если обои клеятся в горизонтальном направлении, например, то включается режим горизонтального проецирования.
При помощи этого полезного измерительного инструмента можно проверить качество проведенных работ исполнителем. Для этого необходимо включить инструмент и спроецировать луч на стену. Отклонения и неровности расположения листов обоев будут видны по эталонной линии. На основании такой проверки можно добиться снижения стоимости услуг по проведенным работам или вовсе прийти к выводу о переклеивании обоев, но уже за счет исполнителя.
https://youtube.com/watch?v=wJ_uerPSmRQ%3F
Это интересно! При применении прибора нужно выставить ноль. Что означает этот термин? Выставить ноль нивелира — это означает расстояние от земли до луча, который проецирует инструмент. Выставление нуля позволяет упростить поиск луча, особенно когда работы проводятся на улице на дальние расстояния. Если, к примеру, точка ноль уровня составляет 1 метр, а через 20 метров замеры показывают, что проекция находится на уровне 1,2 метр или 0,8 метра, значит, имеются неровности грунта. Эти отклонения могут быть и меньшего значения, визуально выявить которые практически нереально.
Критерии выбора лазерных нивелиров
Выше уже говорилось о классификации лазерных уровней. Добавим, что сегодня рынок предлагает в основном две разновидности, которые больше всего пользуются спросом. Это самовыравнивающиеся приборы и ротационные.
Первые – это инструменты, с помощью которых строятся лазерные плоскости. Внутри этой категории есть две группы:
- Работающие на основе маятникового магнитно-демпферного компенсатора. Последний просто выставлял нивелир без участия человека в горизонтальной плоскости за счёт влияния магнитов на маятник.
- В конструкцию которых входит электронный компенсатор. Это более современная модель с более точным выставлением уровня, соответственно с возможностью снизить погрешность.

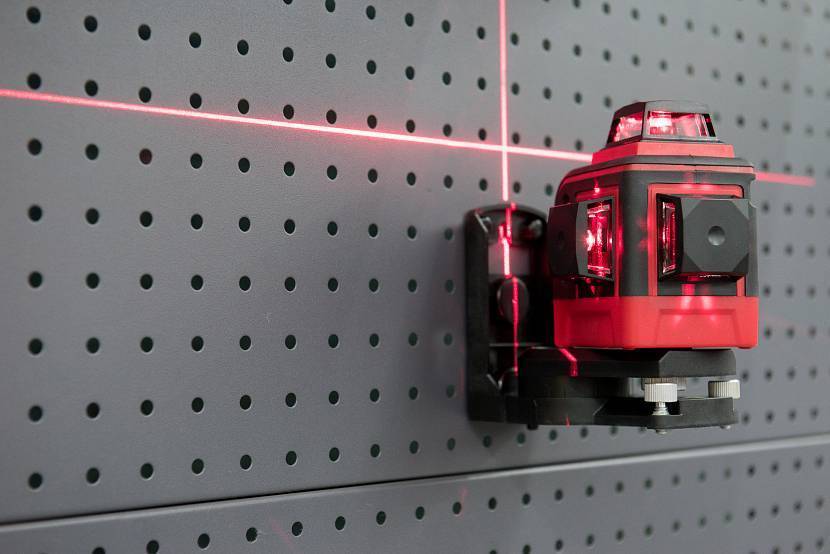

Самовыравнивающаяся модель лазерного нивелираИсточник www.artem-tools.ru
Вторые – это вращающиеся приборы, которые можно использовать даже для работы на улице, потому что их дальность действия лучей доходит до 100 м. В этой категории четыре группы:
- Те, которые устанавливаются вручную. Надо отметить, что представители этой группы потихоньку уходят в небытие, как отслужившие свой век инструменты.
- Полуавтоматические. Здесь дело обстоит так – горизонтальная линия устанавливается автоматически, а вот вертикальную придётся выставлять вручную.
- Автоматические горизонтальные. В этих моделях нет луча, который отбивает вертикальные линии. По сути, этот инструмент выполняет узконаправленные задачи в плане нанесения разметок по горизонту. Очень точный прибор с достаточно большим радиусом действия.
- Автоматические полностью. Здесь все понятно – автоматическое выставление лучей и по горизонтали, и по вертикали.

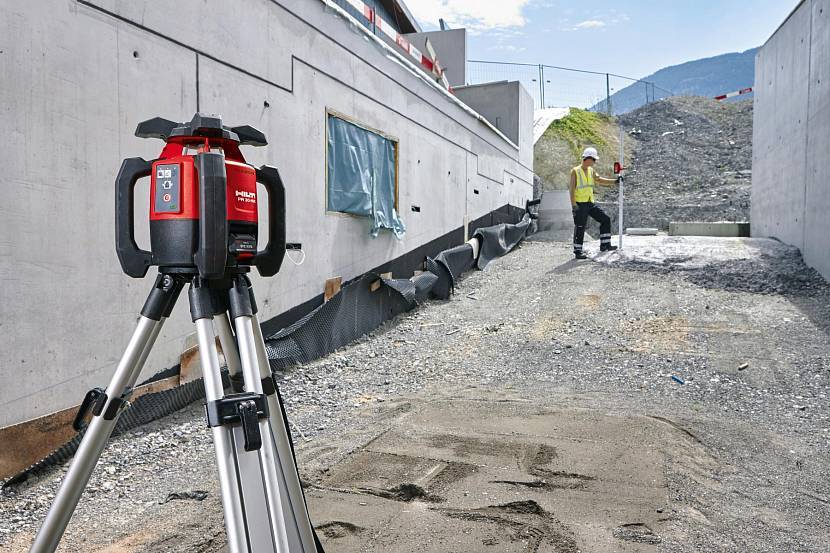

Ротационный вариант лазерного инструментаИсточник www.hilti.ru
В принципе, вот вся классификация. Закономерно встаёт вопрос, как выбрать лазерный уровень для дома из всего предложенного. Сразу оговоримся, что цена при выборе, на самом деле, играет второстепенную роль. Главное определиться, для решения каких задач этот прибор приобретается. Но оптимально – выбрать самовыравнивающуюся модель. Она сэкономит кучу времени. К тому же такие инструменты просты в обращении.
Если вы приобретаете лазерный уровень для собственных нужд, к примеру, производить в доме мелкие работы: повесить получку или карниз, залить стяжку и так далее, то не стоит покупать дорогую модель, которыми пользуются профессионалы-строители. А вот последние должны выбирать дорогие инструменты с полным набором функций. А это – варианты с 3D, 5D или 6D функциями с дополнительными плоскостями, плюс отвес. Хорошим дополнением к функционалу будет поворотный лимб. С его помощью проще отбивать периметр помещения по горизонту.
Итак, рассмотрев вопрос, как выбрать лазерный нивелир, переходим к разделу – рейтинг лазерных уровней.

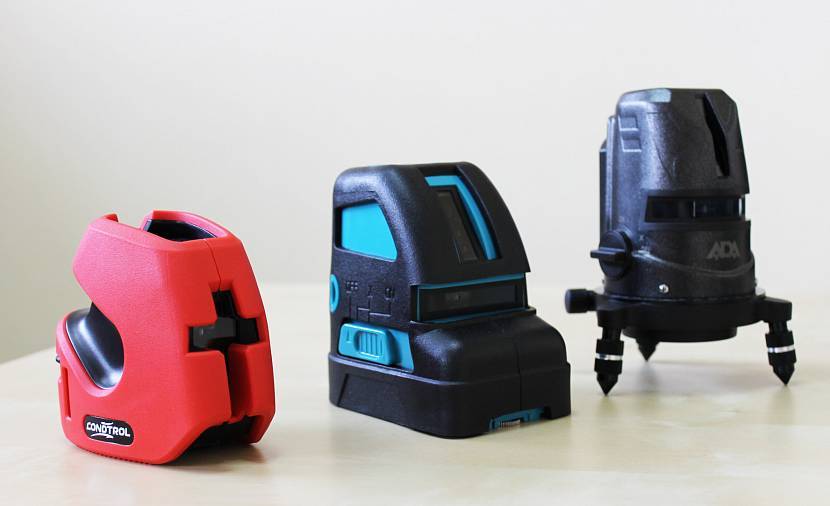

Огромное разнообразие лазерных уровнейИсточник postroyka.org
Как проверить лазерный уровень на точность?
В процессе работы прибор переносят, перевозят. Измерительная техника, эксплуатируемая на стройке не застрахована от толчков и падений. Время от времени прибор проверяют на точность.
Для проверки горизонтальных линий понадобится:
- штатив или ровное прочное основание для установки инструмента;
- помещение с расстоянием между двумя стенами напротив около 5 метров.
Важно! При проверке необходимо помнить о выравнивании лазерного уровня при каждой смене положения вручную или в автоматическом режиме. Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)
Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В)
Начиная поверку, прибор устанавливают у первой стены (А), отмечая центр луча на её поверхности. Затем уровень поворачивают на 180 градусов, фиксируя центр луча на противоположной стене (В).
Рекомендуем: Как правильно выбрать бетономешалку для дома и дачи? Рекомендации и рейтинг производителей
Инструмент переносят к стене В, не поворачивая и регулируют штативом или основанием так, чтобы центр луча совпал с отмеченной ранее на стене В точкой. После этого снова поворачивают уровень на 180 градусов.
Отмечают центр луча на стене А. Разница между получившимися точками и будет погрешностью измерения прибора. На расстояние между стенами 5 метров погрешность не должна превышать величину 2 мм.
Как выбирать лазерный уровень
В первую очередь необходимо определить, для каких нужд выбирается прибор. Нет смысла тратить большие деньги, покупая лазерный уровень с ротационной установкой для ремонта обычного жилого помещения. Но также и слабые приборы не годятся для крупных строительных проектов. Осевой лазерный уровень, хорошо подойдет для ремонта квартир, домов или других маленьких помещений. На его покупку не понадобится больших вложений, и он отлично справится с поставленной задачей.
Также для помещений подойдет, более дорогой прибор лазерный линейный построитель. Цена на такой прибор будет выше, но его возможности позволяют обеспечить более комфортную работу. Стоит отметить тот факт, что покупка этого прибора, подойдет для использования в малых и средних помещениях. Используя линейный построитель в больших помещениях, может оказаться неэффективным, луч не будет доставать между далеко распложенными друг от друга плоскостями.
В крупных строительных проектах, подойдет либо простой лазерный осевой уровень, либо продвинутая модель с ротационной установкой. Осевой лазерный уровень довольно дешевый прибор.Чтобы работать с таким прибором не нужно серьезных познаний.Он отличается своей дальностью действия, поэтому хорошо подходит как для бюджетного ремонта маленьких помещений, так и в крупных строительных работах.
Недостатки
Как и у всей техники есть свои плюсы и минусы, так и здесь есть свои недостатки. Нельзя сказать, что их много, но парочку выделить можно.
1. Это конечно же цена. Все лазерные уровни с оптической схемой 3-360, то есть три плоскости по 360 градусов, стоят достаточно дорого. Хотя сегодня можно купить такой прибор за вполне подъёмные деньги, единственное придётся немного подождать пока его доставят из Китая.
Это неопасно и крайне выгодно, как минимум в 2-3 раза дешевле. Вот обзоры нескольких проверенных моделей, которые можно заказывать: Fukuda MW 93T, Huepar 603CR, Clubiona 3D 12RC, и к примеру ещё одна очень качественная и интересная новинка лазерный уровень Firecore F93T-XG.
2. Второй и последний минус, это часто встречающаяся более толстая и неоднородная линия по сравнению с приборами, где стоят цилиндрические призмы.
Но такая особенность встречается не у всех образцов, а лишь у некоторых, и с чем это точно связанно не понятно, остаётся только предполагать. Причём бывает она у всех производителей независимо от регалий.
По крайней мере у проверенных китайских образцов, такой проблемы не было, в то время как через одного замечалась у более известных брендов.
Тем не менее производители об этой проблеме знают и ищут решения для её исправления.
Правила эксплуатации
Новый нивелир обязательно проверен на точность – в приборе должны функционировать все рабочие механизмы и оптика. Чтобы точность измерений и углов не искажалась со временем, с прибором необходимо обращаться аккуратно:
- не ронять, не ударять, не подвергать механическим воздействиям;
- использовать только согласно прилагаемой инструкции и рекомендациям производителя;
- хранить оборудование в защитном футляре.
По истечению определенного срока оптику необходимо отправлять на поверку и калибровку в специализированные центры. Периодичность обслуживания прописана в паспорте нивелира.
Лучшие точечные нивелиры
Такой тип приспособлений отображает на рабочей поверхности не привычные крестики, а точки. Подобный функционал потребуется при переносе точек в вертикальную или горизонтальную поверхность. Требуется для правильного построения углов, проектирования сложных конструкций, проведения перепланировки, работы с профилем и каркасом.
Отличаются между собой по количеству проецированных точек:
- Пятиточечные. Осуществляется проектирование одновременно пяти точек (стандартный набор плюс две по бокам от прибора). Они позволяют сформировать прямые углы, что дает возможность не только делать, но и проверять имеющиеся углы.
- Трехточечные. Проецироваться будет три точки на выбранной поверхности. Одна под измерителем, вторая — над ним и третья — перед инструментом. С их помощью выравниваются стены, монтируется мебель, прокладывается кабель.
Обзор отзывов
На просторах Всемирной паутины можно без труда найти отзывы о лазерных нивелирах. Их публикуют как опытные специалисты, представляющие разные отрасли, так и обычные люди, использовавшие подобные устройства в бытовых целях. Сразу же стоит отметить, что подавляющие большинство комментариев являются положительными.
Судя по отзывам, рассматриваемые измерительные приборы постоянно доказывают свою эффективность при выполнении более чем широкого перечня операций. В их число входят строительные и отделочные работы, монтаж элементов интерьера и оборудования, оформление ландшафта и прочее
При этом многие пользователи акцентируют внимание на повышенной точности нивелиров и минимальную погрешность
Не менее важный момент – это дальность действия устройств. Они позволяют построить плоскости, а также линии, включая круговые, на значительном расстоянии
Отдельное внимание в отзывах обращают на характеристики самовыравнивающихся моделей, отличающихся максимальной простотой эксплуатации
Минусом большинство авторов отзывов считают достаточно высокую стоимость нивелиров. Однако этот недостаток можно минимизировать за счет грамотного подхода к выбору прибора. Ключевым критерием при этом будет специфика использования измерительного инструмента.
О принципе действия лазерного нивелира смотрите далее.
Суть прибора
Инструмент для разметки и контроля горизонта в современном виде – это лазерный нивелир. Его рабочий механизм состоит из сложной оптической системы, в которую входят:
- Система фокусировки;
- Контролер равновесия;
- Излучатели света (лазеры);
- Блоки питания и управления.
Лазерный нивелир другими словами – это потомок привычного строительного уровня, которым выверяют ровность линий и углов. Его устанавливают строго вертикально на одной точке, от которой осуществляют разметку и измерение (сверку) высот. Прибор комплектуют уловителем лазера, который помогает найти сигнал в солнечную погоду, а очки с красными линзами помогут увидеть луч своими глазами.
Применение лазерного устройства
Как разметить фундамент оптическим нивелиром, мы уже знаем. А при каких работах можно еще использовать такой прибор? Не поверите, но с помощью лазерного луча можно выполнять следующие действия:
- оклеивать стены обоями. Уровень выставляется на нужное расстояние под потолочное перекрытие, берется ориентир на линию. Выполнять отбивки вам не придется;
- прибор, рассекающий луч на два или четыре пучка, располагаемых перпендикулярно, поможет вам в работе с облицовочной плиткой. На стенах выдается проекция из пересекающихся лучей, толщина их обозначает шовные участки, а края – контуры крепящегося материала;
- кроме того, нивелир способен оказать помощь в окраске и отделке лестниц и прочих конструкций, располагающихся наклонно. Горизонт выводится на необходимый угол, для чего аппарат придется наклонить и зафиксировать в таком положении треногу;
- бытовая техника будет размещена точно, если выполнить разметку нивелиром;
- некоторые мастера с помощью такого устройства выполняют сборку корпусной мебели.
