Как встроить духовой шкаф: проектирование тумбы
Спроектируем тумбу, в которую монтируется варочная поверхность и духовой шкаф. Для проектировки такого модуля достаточно знать типовые размеры и допуски. Это высота короба под саму духовку, положение корпусной планки (если, конечно, она будет в проекте), и размер зазора под нижний выдвижной ящик.
Для перестраховки рекомендуется тщательно изучить инструкцию к духовому шкафу. А лучше – на всяких случай перемерить ключевые габариты встраиваемого оборудования.
Как уже говорилось выше, за духовым шкафом должна быть чистая стена, т.е. без всяких розеток и труб. Иначе, он может не «встать» по глубине, а это проблема. И столешницу лучше крепить на короба так, чтобы нахлест спереди был 30 мм (без учета толщины фасада), а сзади – 50 мм при стандартной глубине столешницы 600 мм.
Приведем пример расчета деталей на тумбу под духовой шкаф.
Габаритная ширина короба должна быть 600мм. Высота короба под сам рассматриваемую нами технику, должна быть тоже 600 мм, глубина 500 мм.
Если в проекте есть стягивающая планка, то она одна и крепится по центру. В противном случае не получится закрепить варочную поверхность. Мало того, ее нужно опустить вниз (Относительно верхней грани боковой панели) на 10мм. Это делается для того, чтобы вмонтировать варочную поверхность в столешницу. Собственно, нужды в этой стягивающей планки нет, многие мебельщики ее не ставят.
Если используется столешница толщиной 28мм, то большинство варочных поверхностей будут выходить за эти габариты. А опустив корпусную планку, мы дадим возможность этой «плите» нормально «сесть» на свое место.
Ниша под встройку духового шкафа оставляется 600х600. При высоте модуля 720 мм, остается 120 мм по низу. Обычно в этот промежуток монтируется выдвижной ящик. Чтобы ящик был более-менее похож на ящик, его высота должна быть не менее 60 мм, а свободное пространство по высоте, под этот ящик должно быть не менее 80 мм (Чтобы ящик вообще можно было туда вмонтировать вместе с направляющими). Считаем:
850 высота кухни, 100 высота кухонных ножек, 28-30 мм высота столешницы. Отсюда высота модуля (его боковин) =720 мм.
720-600-32 (толщины дна модуля и полки под духовку) = 88 мм. Это пространство для выдвижного ящика. Глубина короба ящика будет порядка 50-60 мм, не больше.
Если высоту нижних модулей спроектировать меньше, чем 850мм, то , внизу короба будет не выдвижной ящик, а обманка, т.е. просто закрепленный на коробе фасад. Собственно, многие мебельщики делают обманку и при стандартной высоте тумбы под духовку, не заморачиваясь с расчетом ящика. Тем более, если сам кухонный гарнитур довольно большой и нужды в этом узкой ящичке попросту нет.
Можно записать деталировку на получившуюся тумбу с ящиком под встраиваемую духовку:
- Горизонт/дно 600х500 (1шт)
- Горизонт/полка 568х500 (1шт.)
- Боковины 704х500 (2шт.)
- Планка 568х80 (1шт.)
- Бок ящика 510х60 (2шт.)
- Лоб ящика 450х60 (2шт.)
- ДВП/дно 540х448 (1шт.)
- Фасад 116х596 (1шт.)
Встроить духовку в получившийся модуль не составит проблем.
Отопление однокомнатного дома

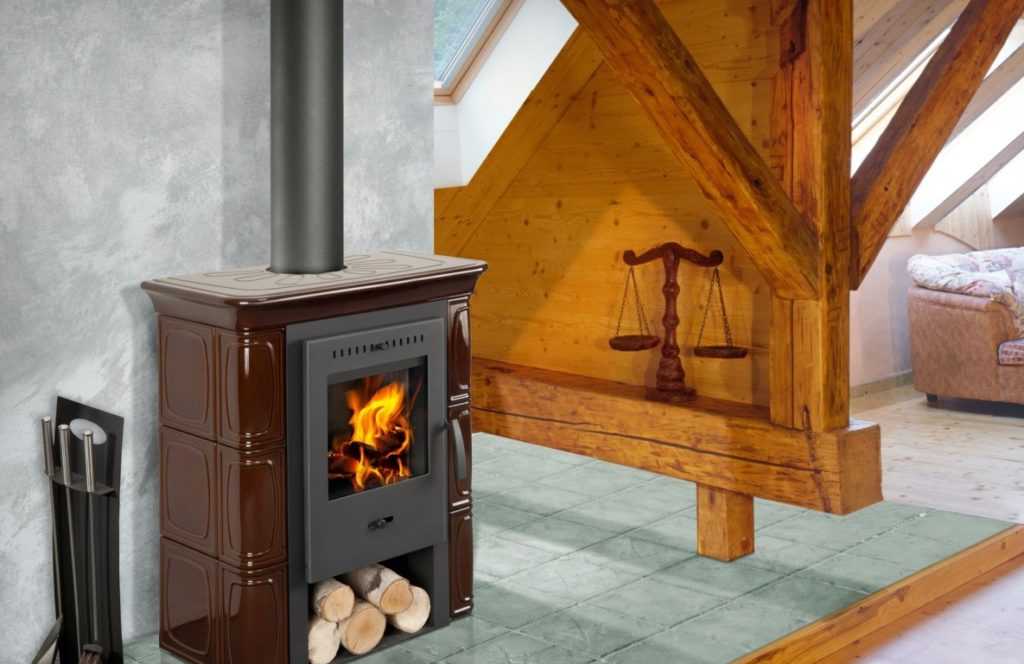

Маленькая печка
Размещать печку в доме, где всего одна комната и не предполагается ни одной стенки, даже отделяющую кухню или прихожую, можно тремя способами.
- Если помещение не очень большое, на первый план выступает такой факт, как свободное место. Печка, даже самая маленькая, если поставить её в середине, украдёт его очень много. Теплоодача в этом случае будет максимальная, говорить тут нечего, но постоянно курсировать вокруг неё не совсем удобно. Этот вариант подойдёт только с просторным помещением.
- Если поставить печку к стене, свободного места станет больше. Но, скажете вы, в этом случае одна рабочая поверхность стены будет работать в холостую, нагревая непосредственно стену, возле которой она находится. Это правда и в этом случае стену необходимо обезопасить от перегрева при помощи теплоизоляционных материалов. Или поставить печку так, чтобы между ней и стеной был небольшой промежуток, шириной не менее 15 сантиметров. И стена будет в безопасности, и циркулирующий в этом проёме тёплый воздух тоже будет работать на обогрев всего помещения.
- В совсем маленьких домиках печь особой конструкции ставят в углу, соблюдая все меры безопасности. Обычно двух рабочих поверхностей хватает, чтобы обогреть всё помещение.
Однако нельзя забывать, что настоящие умельцы-печники, могут даже небольшую печку сделать таким образом, что на ней поместятся и кухонная плита, и духовка и прочие вспомогательные приспособления. Ну а греть она будет при правильной эксплуатации ничуть не хуже чем настоящая русская деревенская печка.
Как встроить духовой шкаф: этапы
Чтобы не ломать голову над тем, как своими руками безошибочно установить встроенный духовой шкаф, действуйте по заранее разработанному плану.
Подготовка инструмента и вспомогательных материалов
В общем случае для быстрой установки духовки в подходящую для нее нишу кухонного гарнитура, скорее всего, потребуется:
- дрель с набором сверл и фрез;
- отвертка или шуруповерт;
- изолента;
- стандартные соединительные клеммы для проводов;
- нож;
- вилка с куском кабеля необходимой длины, если духовой шкаф приобретен без них.
Если окажется, что к месту установки не подведена электрическая сеть, заканчивающаяся подходящей розеткой, придется позаботиться о способе ее прокладки и маскировки проложенной трассы.
Позаботьтесь о наличии розетки для подключения духового шкафа
Подготовка рабочего места
Обдумывая варианты, как встроить новый духовой шкаф, вы должны заблаговременно позаботиться о наличии ниши, с некоторым запасом превышающей размеры духовки. Способов для ее создания может быть несколько:
- предусмотреть соответствующее отделение при заказе кухонного гарнитура;
- приобрести отдельный модуль, выпускаемый специально под встраиваемые духовки;
- выделить подходящий отсек в уже имеющейся мебели;
- внести изменения в конструкцию существующего шкафа, самостоятельно оборудовав необходимую нишу.
О величине оставляемых зазоров речь шла ранее.
Важно! Отклонения зазоров в большую сторону не так критичны, как в меньшую.
Установка
Перед установкой надо убедиться в возможности подключения кабеля с вилкой, протянутого от духовки к предназначенной для него розетки. Если соответствующее отверстие в задней или боковой стенке отсутствует, его надо аккуратно проделать самому с помощью дрели или электролобзика.
Устанавливается духовой шкаф в нишу в соответствии с требованиями прилагаемой к изделию инструкции. Он может стоять на регулируемых ножках или крепиться специальными шурупами к боковым стенкам выделенного для него отсека. В этом случае его лицевая панель с дверкой становятся составной частью интерьера
В процессе монтажа важно добиться горизонтального положения прибора и надежной фиксации
Подключение
Стадию подключения духового шкафа обычно совмещают с его установкой, поскольку после окончательного монтажа доступ к задней стенке прибора чаще всего оказывается невозможным. Существует два способа подключения электрооборудования к электрической сети:
- напрямую;
- через соединение вилка-розетка.
Маркировка кабелей электрической духовки
В первом случае рекомендуется пользоваться стандартными клеммами, рассчитанными на подходящую мощность. Второй вариант является более предпочтительным. Обычно духовые шкафы продаются с имеющимся силовым кабелем, оканчивающимся штатной вилкой. В противном случае придется изготовить его самостоятельно, подключившись к соответствующим гнездам внутри корпуса духовки.
В процессе подключения важно правильно закрепить заземляющий провод к предназначенным для этого клеммам на корпусе духового шкафа, в вилке, розетке и на входном щитке. Чтобы исключить вероятность ошибки, его в трехжильных кабелях окрашивают в желтый или зеленый цвет
Осторожно! Электрические соединения мощных бытовых приборов с применением скруток не допускаются. Следует избегать прямого контакта алюминия и меди
Профессионалы используют пайку или винтовые зажимы.
Проверка работоспособности
Любой монтаж должен заканчиваться пусковыми испытаниями. Перед первым включением рекомендуется тщательно удалить остатки смазки с внутренних поверхностей духовой камеры, воспользовавшись чистой и чуть влажной ветошью. Пробный запуск происходит в течение 30 минут при температуре 250 оС без помещения в духовку пищи. Появление слабого запаха гари и небольшого дыма не является свидетельством неисправности. Скорее всего, это выгорает заводское масло.
После монтажа нужно обязательно запустить духовку
Желательно проверить оборудование на всех предусмотренных инструкцией режимах. При этом проверяется работа индикаторов и полезных функций. Если отклонений не замечено, можно приступать к эксплуатации.
Шкаф на заказ
Такой вариант наиболее популярен среди покупателей, поскольку все детали планировки мастер учитывает в процессе изготовления кухни. Главное – заранее выбрать технику и предоставить точные данные о габаритах специалисту.
Современный гарнитур без техники. Заранее выведены все розетки для приборов. Следующая стадия – установка.
Бело-зеленая кухня с пеналом для установки духовки и СВЧ
Сочетание бежевого цвета и фактуры под дерево на угловой кухне. В одном пенале разместили встроенный духовой шкаф и микроволновую печь на отдельной полке.
Микроволновая печь и духовой шкаф в пенале на угловой кухне
Белая кухня в стиле минимализм. СВЧ-печь и духовка встроены в высокий шкаф, замыкающий композицию гарнитура.
Яркая бирюзовая мебель угловой формы. Независимый комплект духовки установили на удобный уровень по высоте.
Замыкающий модуль – пенал для духовки и СВЧ
Строгий интерьер, минимум деталей. Для такой кухни лучше выбрать встраиваемую технику.
Пенал со встроенной духовкой и микроволновкой на угловой кухне
Пенал с духовкой расположен рядом с варочной поверхностью, таким образом зона готовки сосредоточена в одной части, и остается большая рабочая зона.
Пенал с духовым шкафом и двумя отсеками для хранения
Это интересно: Габариты кухонных столов — принятые стандарты, рекомендации по подбору и расчету
Выбор места для установки
Что касается подготовки места установки, то нужно заранее подумать, куда ставить духовку. Часто используют классическое месторасположение устройства, когда печь находится под плитой. Но в наше время можно нарушать стандарты и использовать правило, основанное на эргономичной расстановке мебели и простоте применения приборов. Исходя из этого, духовка может ставиться выше столешницы. В результате кухня будет соответствовать новой популярной тенденции, а контролировать процесс готовки еды станет гораздо проще.
Определив пространство, нужно подумать о подготовке ниши под технику на кухне. Это необходимо сделать еще перед покупкой встраиваемой духовки. Все обычные размеры печей позволяют просто монтировать их в кухню
Важно точно определить размеры ниши. Наличие даже самого небольшого смещения может вызывать повреждение электронных частей и неправильное тепловое распределение

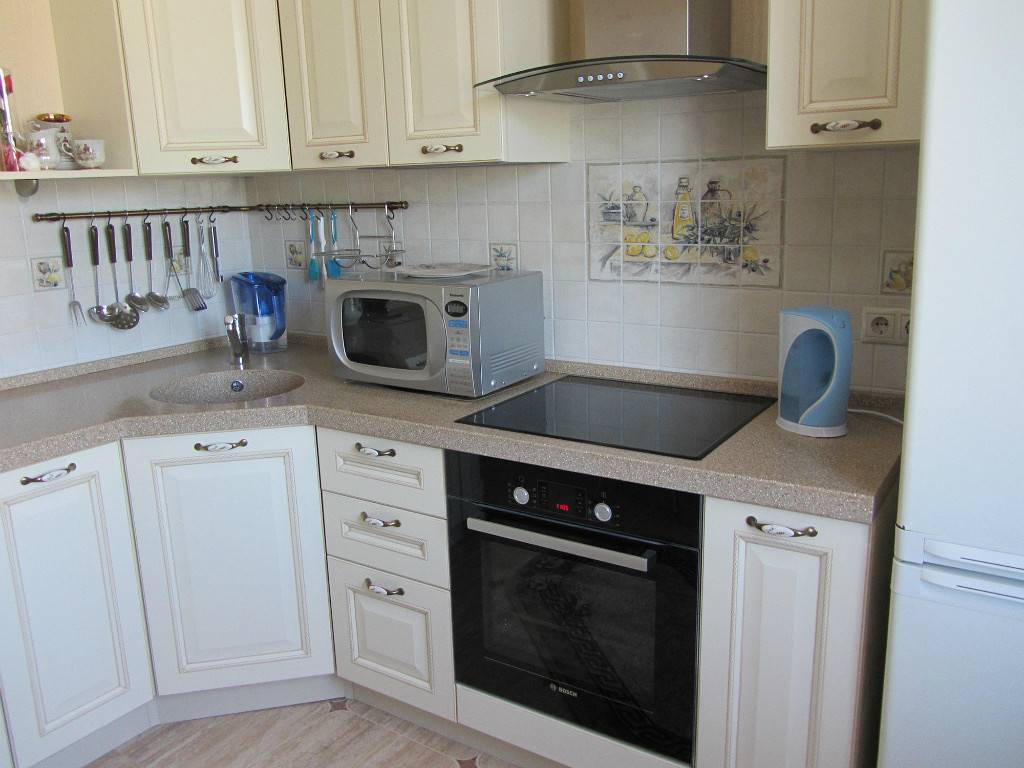

В тумбе под столешницей
Чтобы встроить духовой шкаф своими руками, нужно приготовить пространство, где печь будет установлена.
Когда устройство устанавливают под столешницу, порядок действий таков:
- в соответствии с размерами выбранной модели в поверхности вырезают отверстие;
- для устранения сколов края при разрезании обрабатывают с помощью электролобзика, защитную ленту приклеивают снаружи;
- пристыкованный край отверстия обрабатывают герметиком, который предотвращает набухание и расслаивание, когда вода попадает на него;
- в приготовленном отверстии устанавливают духовку.

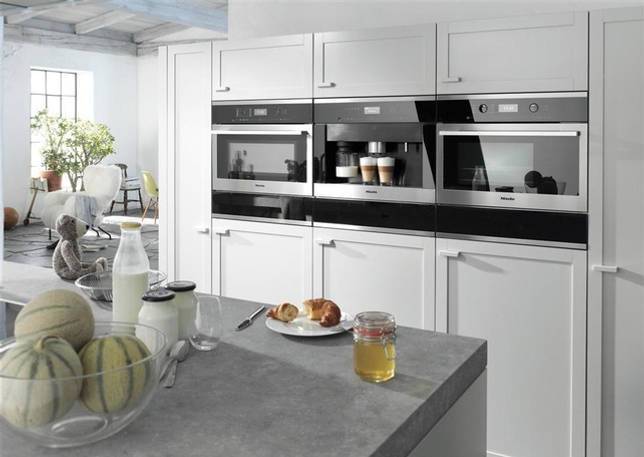

Шкафы-колонны
Стоит нарушить принятые стандарты в расстановке мебели и отдать предпочтение удобству применения техники. Исходя из этого, можно ставить духовку выше самой столешницы, например, в шкаф-колонну. В результате кухня станет современной, легче будет следить за приготовлением еды, это также облегчит уход за техникой.
Этот вариант неплох для просторных комнат. Можно разместить нишу для духовки на уровне глаз, что упрощает приготовление пищи и отдаляет горячие поверхности от детей.
В высокую тумбу
С выпуском первой независимой встроенной духовки изготовители сразу же предложили размещать прибор на высоте, поскольку этот вариант установки упрощает последующее использование устройства. Установить встроенный духовой шкаф своими руками в высокую тумбу несложно.
Высокое расположение печей имеет следующие преимущества:
- не нужно часто наклоняться, чтобы проверять готовность блюд;
- прибор не будет доступен для маленьких детей;
- вытащить посуду из духовки намного легче.
Помимо согласования внешнего вида тумбы с печью нужно выбрать конструкцию, способную выдерживать вес устройства, а также тепловое воздействие от него.
В остров
Практически все хозяйки считают удобным устанавливать печь в стоящей в центре кухонной зоне. В этом месте очень комфортно готовить еду и открывать дверцу техники. Однако воплотить в жизнь такой вариант могут только обладатели просторных кухонь-столовых.
При выборе места для будущей установки встраиваемой духовки необходимо принять во внимание:
- наличие надежной вентиляции;
- вес конструкции.
Как встроить в угол
Зачастую в кухне в угловой зоне стоит раковина. На самом деле лучше устанавливать мойку ближе к двери или в районе окна, чтобы увеличить освещение. Свободный уголок после переустановки раковины можно оборудовать духовкой.
Идея №6. Кронштейны

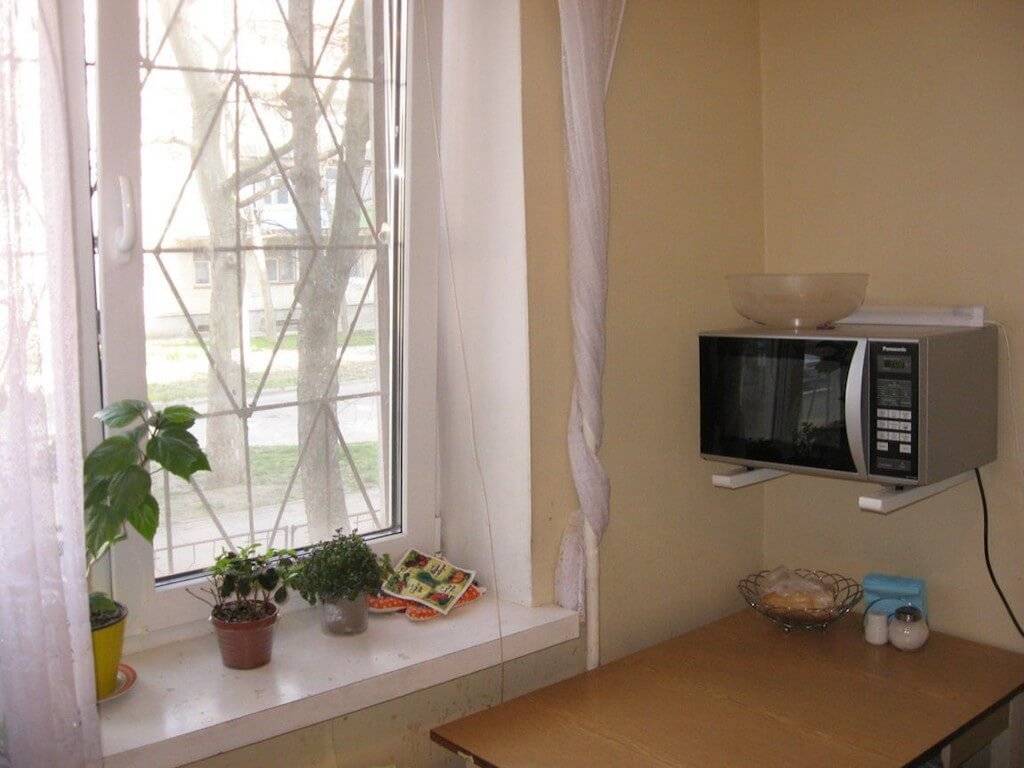

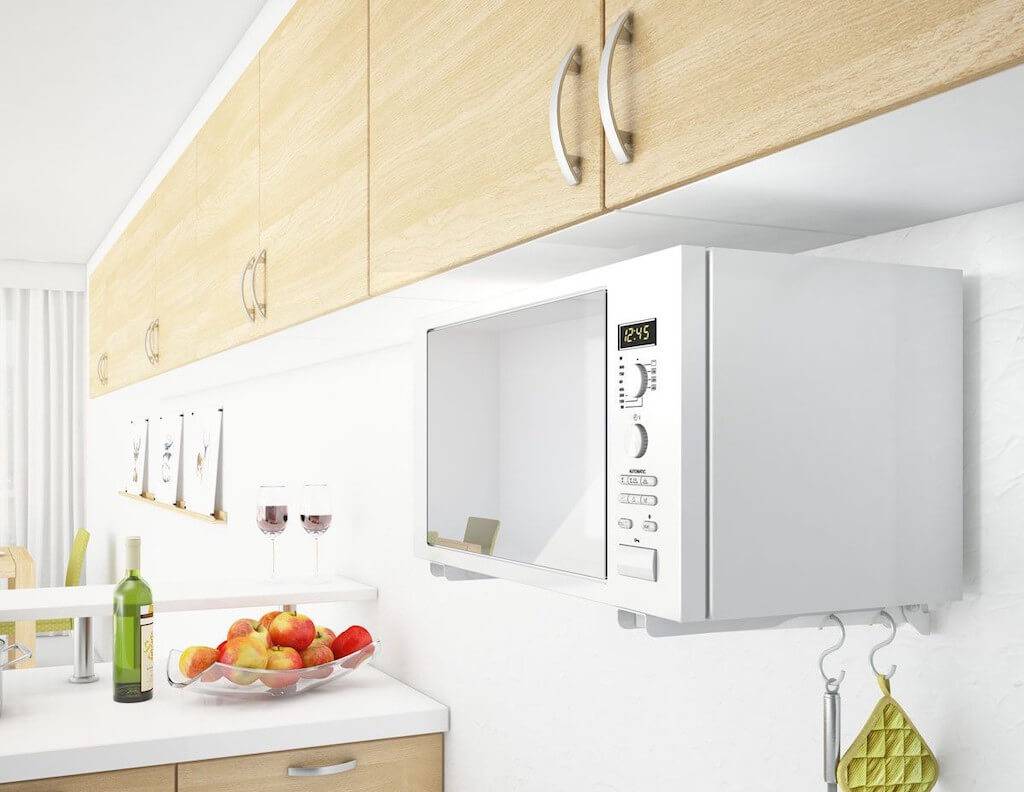

Отличный способ разместить микроволновую печь быстро и бюджетно. Но и тут есть несколько минусов. Первый — необходима прочная и основательная стена, например, кирпич или бетон. Гипсокартон не подойдет, поскольку микроволновая печь — техника тяжелая, к тому же во время открытия дверцы может произойти ее смещение и даже опрокидывание.
Второй момент — этетический. Не всем нравится внешний вид подобной конструкции — некоторые даже называет ее «вставной зуб».
Подвесы могут отличаться по размеру или внешнему виду, но в функциональном плане и способе монтажа различий нет. Главный фактор, который при выборе надо учитывать — грузоподъемность
Рассчитать ее легко — к весу СВЧ добавить еще один килограмм, ведь важно учитывать и вес разогреваемой еды вместе с посудой
Выбор цветов не широк. Обычно это:
- серый;
- белый;
- коричневый;
- черный.
Оттенок подбирается под микроволновку или окружающую отделку. Металлические кронштейны хороши тем, что их легко покрасить своими руками.
Повесить микроволновку к стене с помощью кронштейна совсем несложно. Необходимо:
- Выбрать подходящее место.
- Сделать разметку.
- Просверлить отверстия по разметке. Делается это дрелью или перфоратором.
- Вбить в отверстия дюбеля.
- Закрепить кронштейн с помощью шурупов.
- Проверить прочность и ровность опор. Держатели не должны шататься, а прибор — перевешиваться.
- Разместить микроволновку на держателях и подключить ее к электросети.
Подвешенную таким образом технику надо использовать предельно аккуратно, чтобы не допустить ее смещения и опрокидывания.
Хитрости расположения холодильника в прихожей: актуальные идеи с фото
Если площадь кухни делает невозможным вмещение холодильного устройства, то специалисты советуют присмотреться к иным возможностям. Наиболее часто встречающимся вариантом является расположение в прихожей. Здесь главное, чтобы прибор не был помехой для свободного перемещения по квартире. А ещё он должен органично вписываться в общее оформление интерьера. И совсем нелишне будет в этом случае приобрести бесшумно работающую модель.
Потребуется приложить все усилия, чтобы переход от зоны кухни в прихожую получился максимально плавным. Иначе владелец может столкнуться с неприятным визуальным эффектом присутствия в коридоре инородного элемента.
Особенности столешницы
По стандарту глубина столешницы составляет 60 сантиметров. Этот объем специально вычислили инженеры, рассчитав, какое расстояние необходимо хозяйке с учетом удобства. Часто покупатель ищет такую духовку по высоте, чтобы поставить ее не в столешницу, а в пространство небольшого навесного шкафа. При этом предполагаемые габариты техники должны быть меньше стандартных.
Если в средних духовках глубина от 55 до 60 сантиметров, то малогабаритные продаются с данным параметром в 45 см. Соответственно, такая техника является миниатюрной. По высоте она компактна, а по ширине может поместиться в навесном шкафу.
Где не стоит размещать микроволновку

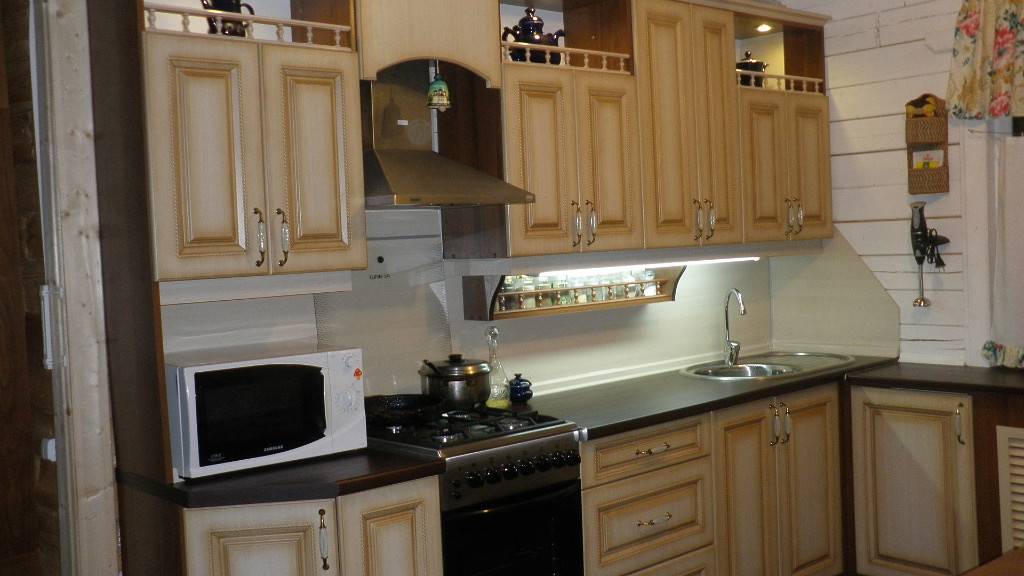

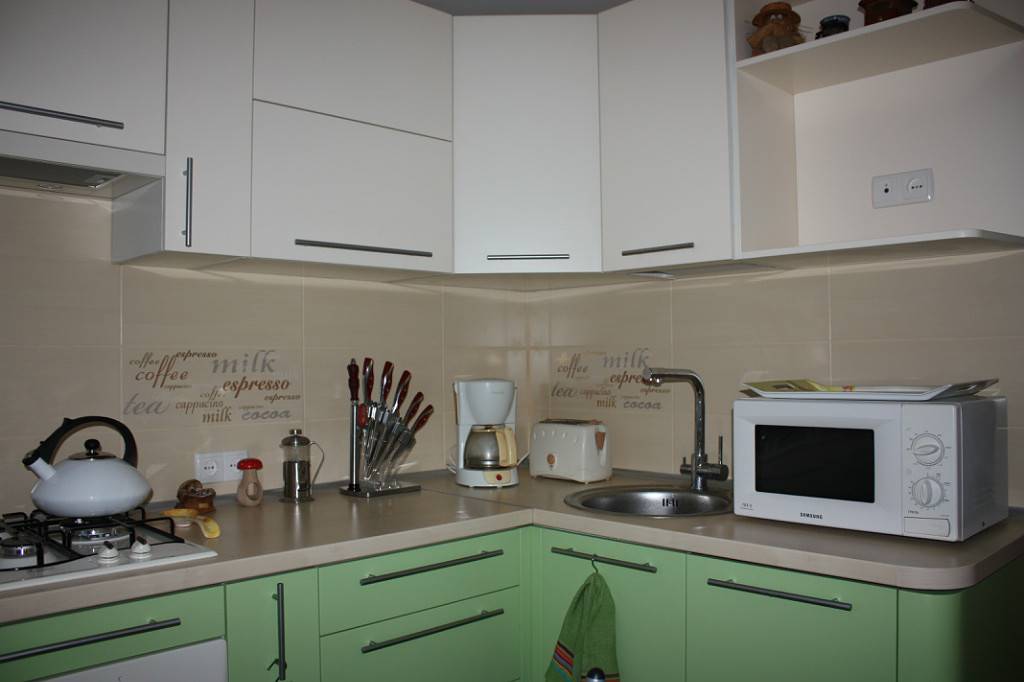

Прежде всего, нельзя ставить микроволновую печь, как и любой прибор, в непосредственной близости от огня, то есть от газовой конфорки. Здесь действует «правило полуметра». Работает это правило и с водой – мойка тоже не лучший сосед для микроволновки.

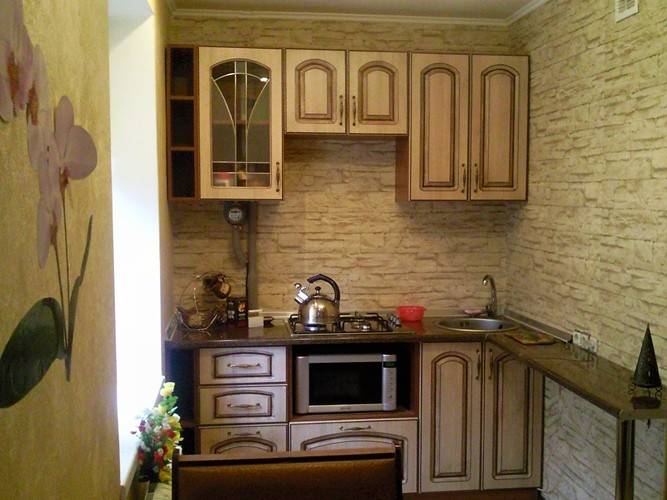

Если установить ее под плитой, то внутрь прибора может попасть конденсат, что неизбежно вызовет поломку.
Телевизору также не следует находиться рядом с микроволновой печью. Ей ничего не будет, а вот на телеэкране могут возникнуть помехи.
Про холодильник мы уже упоминали – вибрация не пойдет микроволновке на пользу. Добавим, что она, в свою очередь, может нагреть холодильник, а значит привести к его неисправности.
Основные правила
Основных правил, которые нужно учитывать при установке духовых шкафов, немного, но о них лучше не забывать. Итак, необходимо помнить о следующем.
В самую первую очередь обращайте внимание на рабочий треугольник: зоны хранения, мойки и приготовления пищи. Лучше расположить эти зоны так, чтобы получился идеальный равносторонний треугольник
Следует учитывать высоту установки духового шкафа. Она должна быть максимально комфортной: хозяйкам часто приходится проверять, готовы ли блюда, женщины не должны при этом наклоняться слишком низко, в противном случае будет болеть спина. Лучше расположить духовку на высоте 50-80 см от пола, однако, в любом случае рекомендуется учитывать свой рост. Располагайте панель управления, цифровой дисплей на уровне вашей головы, чтобы не пришлось ее задирать или наклоняться.
- Не ставьте панель для варки и духовой шкаф неподалеку от холодильника, в противном случае это может очень плохо повлиять на все устройства. Не прислоняйте подобные устройства к стене, лучше оставлять несколько сантиметров.
- Не располагайте газовый духовой шкаф и панель для варки очень далеко от труб. Если вы вдруг почувствуете, что запахло газом, потребуется сразу подобраться к перекрывающему его крану. Гибкая подводка не должна быть очень длинной, в противном случае она может легко повредиться.
- При осуществлении монтажных работ обязательно предусмотрите розетку. При наличии электроподжига и электрических духовых шкафов это обязательное условие. Проследите за тем, чтобы розетка находилась неподалеку от духовки, так будет значительно удобнее ее использовать.
Помните о том, что использование кухонной бытовой техники должно быть максимально удобным, к тому же ничто не должно мешать передвижению по кухне во время готовки. Двери духового шкафа должны легко открываться вниз, противень выдвигаться без значительных затруднений.
Другая техника=”subtitle”>
13. Посудомойка никак не встраивается
Мало кто знает, что встраиваемая посудомойка и просто посудомойка – по сути одно и то же. Принцип встраивания этого устройства прост до безобразия: просто ставим ее под столешницу, подключаем и прикручиваем к дверце декоративный фасад. Все! Кстати, посудомойку не стоит планировать на углу кухни. К бокам устройства декоративный фасад не прикрепить, и у вас будет виднеться корпус прибора – не слишком эстетично.
14. Встраиваемая микроволновка – круто не всегда
Строго говоря, это, конечно, замечательно и удобно. Но по факту большинство планировок кухонных пеналов подразумевают духовой шкаф на уровне 80 см от пола, а над ним – блок для микроволновки. И теперь представьте себе: микроволновка на уровне полутора метров от пола. Если в вашей семье все высокие – это нормально. Но кому-то с невысоким ростом (например, детям) пользоваться ей на такой высоте будет не очень-то удобно. А вытащить тарелку супа будет тем еще испытанием на ловкость.
Можно, конечно, сказать, что последние 10 лет микроволновка и вовсе стояла сверху на холодильнике – и ничего, дотягивались. Но ведь не для того делается новая кухня, чтобы страдать? Если вы хотите встроить микроволновку – подумайте над ее расположением.
15. Встраивать можно вообще все
И напоследок. Современная кухня не ограничивается встраиваемыми варочными панелями, духовками, вытяжками и холодильниками. Встраивать можно также и мелкую бытовую технику: микроволновые печи, кофемашины, пароварки, соковыжималки, грили. Даже пылесос! Однако убедитесь, что все эти приборы вам действительно нужны. Иначе со временем от них в прямом смысле останется пустое место в шкафу.
Дополнительный функционал электродуховок

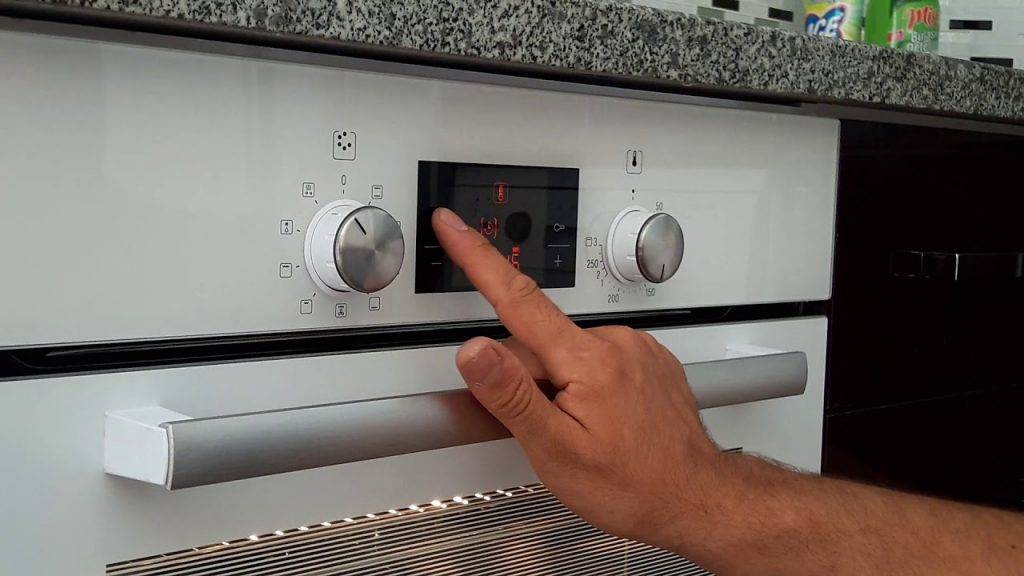

В новейших моделях электродуховок есть множество встроенных режимов и функциональных возможностей, от которых зависит и разнообразие способов приготовления пищи, и ее качество. Вот некоторые из них:
- Пароварка — позволяет готовить более полезную и насыщенную витаминами пищу;
Вертел — для равномерного прожаривания мяса или дичи;
- Щадящее размораживание продуктов с помощью теплого воздуха либо при комнатной температуре;
- Режим ускоренного приготовления блюд;
- Возможность приготовления одновременно нескольких блюд на разных уровнях;
- Режим гриль или же гриль с принудительной циркуляцией воздуха для равномерного приготовления продукта;
Термощуп — помогает довести продукт до идеальной кондиции с помощью отслеживания температуры готовки;
- Режим подрумянивания — для образования хрустящей корочки на сочных и мягких кусках мяса или птицы.
Подобные новшества предусмотрены не во всех моделях электродуховок, но в то же время ими не так часто пользуются. Большую роль играет и финансовый вопрос, поскольку не все домохозяйки могут позволить себе духовку с полным набором функций.
Монтаж духовки электрической
Традиционный способ установки духовки — это изготовления специальной тумбы, хотя вы можете встретить много вариантов установки духовок в пеналы совместно с другой встраиваемой техникой.
Тумба для духовки делается высотой 720 мм, без учёта высоты регулируемых пластиковых ног, и шириной 600 мм, глубина корпуса 560 мм, что превышает глубину стандартного корпуса 522 мм.
| При проектировании тумбы для встраиваемого духового шкафа обязательно изучите схему встраивания из инструкции к Вашей духовке. |
В нашей инструкции размер проема для установки духовки 595*595 мм — это стандарт, но встречаются духовки другого размера, поэтому будьте внимательны. Кстати, на схеме Вы ещё видите, что глубина корпуса для духовки должна быть не менее 560 мм.
|
| Рис. 16. Схема встраивания электрической духовки |
|
|
| Рис. 17-18. Корпус тумбы для духовки |
В нижней части корпуса для духовки устанавливается ящик метабокс самой малой высоты, подробно читайте о метабоксах на странице о направляющих метабокс.
| При проектировании ящика не забудьте оставить пространство по высоте не менее 595 мм для духовки. Корпус для духовки делается без задней стенки, чтобы избыткам тепла было куда уходить. |
|
| Рис. 19. Корпус духовки, задняя верхняя стяжная панель расположена вертикально |
|
| Рис. 20. Ящик в нижней части тумбы для духовки |
На торцы боковых стенок корпуса для духовки крепим термоизоляционные планки, они покупаются отдельно, подробно о таких планках читайте в статье о секретах надежной кухни.
Термоизоляционные планки защитят фасады на смежных корпусах, особенно это важно, если фасады пленочные. В противном случае возможно отслоение пленки и нужно будет покупать новые фасады
|
| Рис. 21. Установка термоизоляционных планок |
Остаётся только подключить плиту к розетке и установить в корпус. Корпус электрической духовки крепится саморезами к торцам корпуса для духовки через штатные отверстия.
Кстати, духовки продаются без евровилки, её надо купить отдельно. Как подсоединить евровилку читайте на специализированных сайтах или доверьте это электрику, если боитесь.
Что касается подготовки разводки для электрической духовки, то это тоже не тема мебельного сайта. В нашем случае дом новый и в нём всё уже учтено, оставалось только вилку подключить к розетке, а вернее к удлинителю.
|
| Рис. 22. Электрическая духовка перед установкой в тумбу |
|
| Рис. 23. Схема крепления духовки к корпусу тумбы |
|
| Рис. 24. Установка электрической духовки |
