Крыша мансардного типа: виды, варианты, конструкция, фото

Преимущества и недостатки

Достоинствами мансардного этажа можно по праву считать:

Экономичность. Мансарда позволяет сократить затраты на обогрев помещения. Воздушное пространство между полом и потолком чердачного помещения не позволяет выработанному теплу выйти через крышу. Низкая теплопроводность воздуха допускает сохранение большего количества тепла на первом этаже.
Очевидна и экономия на достраивании еще одного этажа или увеличении жилой площади за счёт расширения фундамента. Мансарда позволяет с минимальными затратами получить конструктивное дополнительное пространство.
Эстетическая привлекательность. Бесспорно, мансарда сложностью и выразительностью крыши придаёт зданию гармоничный, архитектурный и оконченный вид.
Скорость строительства. Такая пристройка не растянется на несколько лет, как это зачастую происходит с расширением фундамента. Монтаж может быть завершен в течение недели.

Помимо плюсов, существуют и недостатки.

Экономия на обогреве и замене второго этажа мансардой в последующем выльется в копеечку. Помещение предусматривает установку специализированных окон, которые стоят значительно дороже обычных.
Скошенные потолки уменьшают высоту стен.

Уязвимость конструкции обусловлена тем, что мансарда принимает на себя все основные «удары» природы, в связи с чем нуждается в повышенном внимании и периодическом осмотре. При необходимости ремонта или замене утеплителя не избежать повреждения отделки вместе с пароизоляцией.
Сложная угольная крыша приводит к образованию трудно вентилируемых участков, что негативно сказывается на качестве покрытия.
Индивидуальные требования к гидро- и теплоизоляции.

Проблемы, с которыми можно столкнуться при строительстве мансарды:

применение необработанных огнезащитными средствами и антисептиками пиломатериалов может привести к гниению дерева и появлению паразитов;
негерметичность одного слоя «пирога» перед укладыванием следующего;
слишком лёгкие и непригодные перекрытия;
оборудование мансарды с уже уложенной кровлей;
некачественная паро- и гидроизоляция может стать причиной гниения оконных откосов или внутренней обшивки мансарды.

Естественное освещение мансарды

Наличие естественного освещения – обязательное условие, которое необходимо выполнять, чтобы мансардное помещение считалось жилым по строительным нормам. Есть два пути его организации.

Установка вертикальных окон. Это самый простой и доступный выход из положения. Окна вертикального типа устанавливают на фронтоны, поэтому для шатровой и односкатной крыши такой способ не подходит. Оптимальная схема размещения окон – на высоте 1,2 м от пола, это позволяет максимально использовать естественный свет в течении светлого времени суток.
Установка панорамных окон. Панорамные окна тоже относятся к вертикальному типу, их отличает большая площадь светопрозрачной конструкции. Их монтаж используют, чтобы открыть обзор на живописные окрестности. Так как панорамное окно заменяет собой значительную часть фронтона, его рама должна быть специально усилена, чтобы выдержать вес кровли. Стоимость панорамных окон панорамных окон в разы превосходит цену обычных вертикальных.
Установка мансардных окон. Мансардные окна монтируют не фронтоны, а прямо в скаты кровли. Из-за своего расположения они подвергаются воздействию такой же нагрузки, как поверхность крыши. Мансардные окна оснащают ударопрочным, герметичным стеклопакетом с отталкивающим грязь напылением и усиленной рамой. Благодаря этим характеристикам, они выдерживают огромную массу снега, не протекают во время дождя, не разбиваются от ударов града и веток. Производят мансардные окна с разным механизмом открывания – распашным, поворотным, комбинированным, существуют даже модели, которые трансформируются в небольшой балкон.

Выбирая окна для мансарды, учитывайте, что оно должно гармонировать с материалом кровли, общая площадь окон не может превышать треть поверхности скатов, а размер светопрозрачной конструкции напрямую зависит от угла наклона.

Особенности проектирования

В результате расчета застройщик должен получить точные планы силового каркаса и пирога, в свою очередь используемые при расчете сметы и количества материалов. К особенностям расчета мансардной крыши относят:

Потребность в расширении внутреннего пространства. Мансарда считается удобной при полезном объеме более 50% и высоте потолков в пределах 2-2,5 м. На «глухие» участки с высотой потолков менее 90 см отводится как можно меньше места.
Увеличение полезного объема достигается за счет поднятия конька или установки двойного прогона, выносе стропил за стены, усилении крутизны скатов, заложении ломаных конструкций или комбинировании этих способов.

Ужесточение требований к надежности каркаса из-за большого уклона крыши. Мансардные крыши закладываются с большим уклоном с целью снижения влияния снеговой нагрузки и поднятия потолков. Это отрицательно сказывается на весе каркаса и смете, и усложняет расчет.
Неизбежное увеличение площади скатов и парусности крыши

При расчете мансарды особое внимание уделяется надежности мауэрлата и крепежу каждой стропильной ноги.
Учет потребности в обязательном утеплении мансарды при выборе ширины стропильных ног и способе вентилирования кровли

Возможно, вам будет интересно прочитать наши материалы о том, как построить мансардную крышу своими руками, в том числе, 4-скатную и односкатную с мансардой.

Насколько выгодна мансардная крыша

Мансарда, жилое помещение на чердаке, созданное фантазией французского архитектора Масара для многочисленных студентов, ремесленников, обслуги, наводнившей Париж семнадцатого века. Используя пространство под типичной ломаной крышей, традиционной для архитектуры того времени, Масар создал недорогое жилье, летом в котором было нестерпимо жарко, зимой холодно, но неунывающие французы находили в этом романтику. Сколько великих поэтов приютила мансарда, сколько знаменитых деятелей.

Со временем романтизм мансардных жилищ утратил свое значение. Современные возможности строительства позволяют превращать мансардные конструкции в комфортабельное, полноценное жилье. Однако финансово выгодным устройство крыши мансардного типа не назовешь. Выгода только в том, что не требуется возведения стен. Всё остальное – дополнительные затраты:

Стропильная конструкция сложнее, объёмнее, затратной будет пароизоляция, гидроизоляция и утепление. Утеплителя потребуется намного больше, к примеру, для средней полосы нашей страны требуется слой утеплителя в 200 мм в дополнение к гидроизоляции и пароизоляции.
Намного дороже мансардные окна. Они усложняют рельеф крыши, требуют дополнительных материалов, сложного монтажа.
Не все кровельные материалы можно использовать. Недорогие профлист, металлочерепица, кровельное железо, не годятся для мансарды. Высокая теплопроводость этих материалов потребует дополнительного утепления, но сократить теплопотери всё равно будет проблематично. Также данные материалы ничуть не снижают уровень шума, никакая звукоизоляция не спасёт от криков соседей, если их дом расположен недалеко, все звуки, то, как барабанит дождь, завывает вьюга, будут проникать в мансарду, создавая дискомфорт.

Совет! Кровля должна быть лёгкой. Используйте ондулин и прочие рулонные материалы. Гибкие, послушные они помогут перекрыть ломаные скаты, сложную геометрию крыши.

Общепризнано, строительство полноценного второго этажа намного выгоднее, несмотря на это, строительство домов с мансардой очень популярно. Романтика оказывается важнее выгоды. Виды домов с мансардой вдохновляют на создание собственного красивого дома. И всё же мансардный домик имеет преимущества. Он лёгкий, можно сэкономить на фундаменте, тяжелой строительной технике, аренда которой стоит недёшево.

Порядок возведения мансарды

В любом строительстве важнейшим этапом является разработка проекта. Мансарда не является исключением. Необходимо сделать точные расчеты, чтобы обеспечить конструкции должную прочность, долгий срок службы. В создании мансарды на каркасном доме конструкции стропильной системы собираются на земле, затем поднимаются, закрепляются на мауэрлате, коньковом брусе.

В создании мансарды соблюдается следующий порядок:

укладка мауэрлата, который будет распределять нагрузку;
монтаж балочных элементов;
установка стоек;
стяжка стоек прогонами;
крепление ригелей;
установка стропил скатов, создание конька;
обшивка фронтонов;
создание обрешетки, свесов, карнизов, отливов;
на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
формирование контробрешетки;
гидроизоляционный материал фиксируется на стропилах с использованием бруса, гвоздей;
между стропилами укладываются листы минеральной ваты (другого утеплителя);
с нахлестом укладывается гидроизоляционный материал, фиксируется брусками к стропилам;
поверхность выравнивается плитами ОСБ, другим материалом;
монтируются кровельные материалы.

По окончании работ с кровлей устанавливаются оконные системы, балконные двери, если таковые имеются. После этого можно приступать к выполнению внутренней отделки.

О мансардных кровлях

Особенности конструкции мансарды

Строго говоря, конструкция мансардной крыши не слишком сильно отличается от конструкции любой другой кровли с чердаком. Мансарда — это утепленное и «облагороженное» помещение под скатами, которое может использоваться как полноценная жилая комната. Это обеспечивается за счет внесения в схему сооружения ряда изменений:

Каркас типовой мансарды выглядит примерно так

Каркас. Если для устройства чердака используется все пространство под кровлей, то при сооружении мансарды часть пространства под скатами отсекается. При этом внутри возводятся дополнительные опоры, которые не только повышают жесткость каркаса, но и выступают в качестве основы для обшивки стен полученного помещения.

2222Потолок. Здесь возможны два варианта. Для ломаной крыши оптимальным решением будет устройство плоского потолка, перпендикулярного стенам — небольшой угол скатов в верхней части кровли это позволяет. В двускатных конструкциях потолок делают в форме трапеции: плоская часть посередине и два ската, соединяющие ее с низкими боковыми стенами. Также можно вообще отказаться от потолка, просто обшив скаты досками или гипсокартоном до места их соединения под коньком.

Вариант оформления потолка с низкими стенами и скатами по бокам

3333Тепло-, гидро- и пароизоляция. Устройство мансардной крыши частного дома обязательно должно включать все эти работы — иначе помещение получится непригодным для постоянного проживания. Гидроизоляцию обеспечивает кровельный пирог (мембрана + кровельный материал), теплоизоляция укладывается между стропилами, а пароизоляция размещается под обшивкой.

Под скатами крыши обязательно монтируется толстый слой теплоизоляцииДля отделки чаще всего применяют природные материалы — вагонку, фальш-брус и т. д.

4444Отделка. Поскольку значительная часть поверхностей внутри мансарды сформирована либо скатами кровли, либо внутренними опорными конструкциями, оставлять эти поверхности без отделки нельзя. Для деревянного дома чаще всего выбирают вагонку, в зданиях из кирпича или блоков может применяться также обшивка на основе влагостойкого гипсокартона.

Основные преимущества решения

С точки зрения удобства использования мансардная крыша — это отличный вариант для как компактных коттеджей, так и для достаточно больших домов.

Дополнительное личное пространство, полученное при обустройстве помещения под кровлей, точно не будет лишним!

Основные плюсы мансард:

Дополнительное жилое пространство. Здесь все очевидно — мы получаем еще одну (или не одну!) комнату, которую можно использовать как кабинет, гостевую спальню и т. д. В зависимости от качества теплоизоляции помещение можно сделать как летним, так и всесезонным.
Экономия пространства на основном этаже. Наличие мансарды позволяет более рационально спланировать другие помещения. Так, например, при вынесении спальни в подкровельное пространство можно сделать более просторную гостиную.

При правильном подходе вместо чердака мы получаем отличную жилую зону

3333Улучшение микроклимата. Теплая комната под кровлей выступает в роли своеобразного буфера для воздушных масс. При этом мансарда обеспечит не только теплоизоляцию, но и нормализацию влажностного режима — если, конечно, мы правильно оборудуем кровельный пирог.
Экономия средств. В среднем цена материалов для устройства мансарды будет на 30–60% ниже, чем для сооружения полноценного второго этажа. Да, полезной площади тоже будет меньше, но если стоит вопрос оптимизации бюджета — это вполне подходящий вариант!

Постройка мансардной крыши обойдется дешевле, чем возведение второго этажа

Справедливости ради, нужно сказать и о недостатках. Все они касаются сложности устройства мансарды: если работать «спустя рукава», то есть риск получить холодное помещение, в котором будет постоянно собираться конденсат.

Специфика мансарды

Чердачные помещения давно применяются в практических целях. Считается, что первым оборудовал себе уютное жилье под крышей француз Мансара, чье имя и стало использоваться в названии архитектурного элемента. Но и до него эти зоны использовались для размещения прислуги в замках, дворцах, домах богатых вельмож.

Скосы в мансардах создают определенные сложности в оформлении интерьеров. Но эти особенности можно удачно обыграть, придать обстановке интересный, неординарный вид. Подходящие предметы мебели есть в сегодняшнем ассортименте, есть возможность сделать заказ на изготовление конструкций с учетом специфики помещений, их предназначения, стиля интерьера.

Скосы в мансардах придают интерьеру неординарный вид

Высота потолков, их конфигурация могут быть различными. На фото домов с мансардной крышей можно увидеть много вариантов конструкций. Максимальное удобство обеспечивает обустройство мансарды, которая создается в процессе строительства дома, есть в проекте здания. Но можно сделать жилыми чердачные помещения в эксплуатируемом здании, если:

в центральной зоне высота потолков составляет не менее 2,5 метров;
стропильная система кровли обладает должной прочностью;
расположение горизонтальных стяжек не препятствует перемещениям;
есть возможность выполнить качественное утепление.

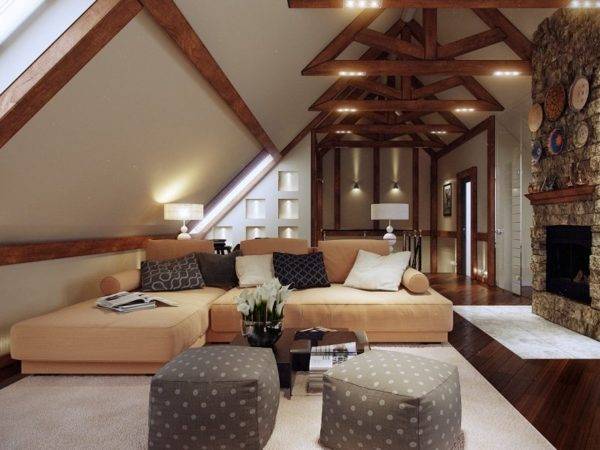

Интерьер мансардного помещения

Не всегда владельцы домов планируют круглогодичную эксплуатацию этих зон. Если в мансарде не нужно создавать условия для постоянного проживания, полноценное утепление создавать не придется. Работы по обустройству ограничиваются созданием уютного интерьера. Это могут быть комнаты для отдыха, мастерские, тренажерные залы и др.

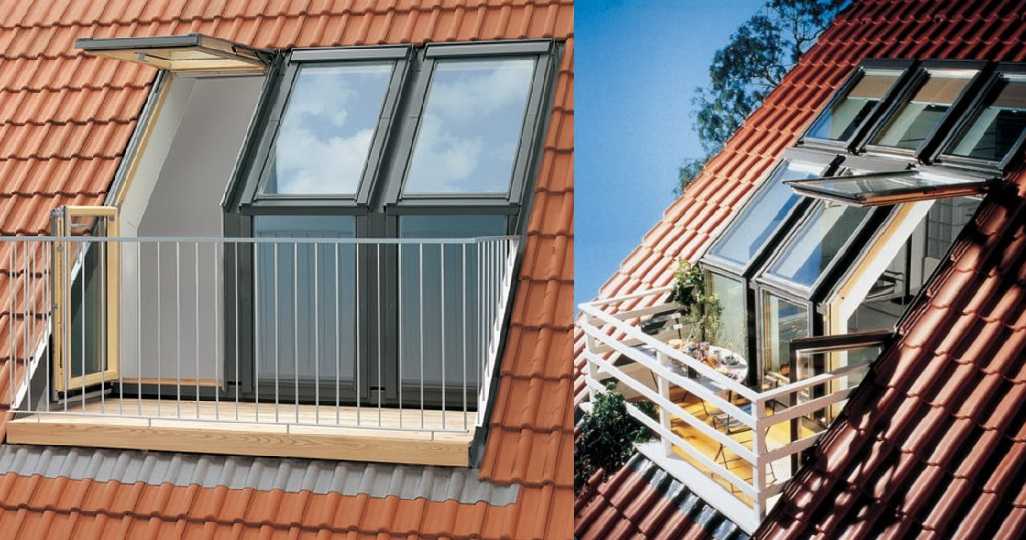

Крыша мансардного типа с балконом

Как делают мансардные окна в крыше уже описали выше. Практически по тому же принципу строят балконы. Есть даже специальные оконные системы, позволяющие это сделать в поверхности ската. Хоть реализация получается проще, но стоит такое окно прилично.

Один из видов небольшого балкона

Если позволяет несущая способность стен, увеличив размеры окна слухового типа, можно сделать висящий балкон.

Слуховое окно тоже можно превратить в небольшой балкон

Балконную площадку могут подпирать колонны. Только в этом случае вынос делается над входом. Тогда колонны органично вписываются, и служат еще и украшением.

Колонны, оформляющие входную дверь, поддерживают площадку

Балкон на фронтоне дома с мансардной строится по другому принципу. Защищает его выдвинутый вперед свес, если позволяет стена, площадку делают висящей.

Балкон на фронтоне мансардной крыши

В небольших домах чаще балкон делают за счет того, что фронтон мансардного этажа сдвигают от несущей стены. За счет этого отступа и получается площадка. Козырьки в таких крышах делают продолжив кровлю как минимум, до одного уровня с наружной стеной, а еще лучше — дальше. Этот выступ защитит и стену фронтона и уменьшит количество осадков, которое будет попадать на открытую площадку.

Фронтон мансарды сдвинут внутрь. Образовавшаяся площадка используется как открытый балкон

Конструкция этого типа крыши такова, что продлив ее можно сделать даже крытую террасу. Край ее опираться может на декоративную стену или на столбы.

Сложность этого проекта — длинные стропила

Похожая идея реализована в этом проекте, но крыша тут многощипцовая. Ее сложно самостоятельно рассчитать, еще сложнее правильно сделать ендовы, потому они встречаются редко

Если уж говорить о нестандартных решениях, то «Г»-образная мансардная крыша — из двух односкатных получится функциональной. К тому же это недорогой способ оформить такое нестандартное здание.

«Г» образная односкатная мансардная крыша

Если нужен недорогой способ постройки дома — читайте про каркасное домостроение.

Порядок возведения мансарды

В создании мансарды соблюдается следующий порядок:

укладка мауэрлата, который будет распределять нагрузку;
монтаж балочных элементов;
установка стоек;
стяжка стоек прогонами;
крепление ригелей;
установка стропил скатов, создание конька;
обшивка фронтонов;
создание обрешетки, свесов, карнизов, отливов;
на каркас внахлест укладываются полосы пароизоляционного материала, места соединений проклеиваются скотчем;
формирование контробрешетки;
гидроизоляционный материал фиксируется на стропилах с использованием бруса, гвоздей;
между стропилами укладываются листы минеральной ваты (другого утеплителя);
с нахлестом укладывается гидроизоляционный материал, фиксируется брусками к стропилам;
поверхность выравнивается плитами ОСБ, другим материалом;
монтируются кровельные материалы.

Разновидности мансардных крыш

Мансардная крыша может быть сооружена в один или несколько уровней. Возможностей для создания чудо крыши множество, однако, в любом случае виды мансардных крыш имеют чёткую классификацию:

односкатная;
двухскатная и её разновидности – щипцовая, ломанная;
четырёхскатная и её разновидности полувальмовая, вальмовая.

Наиболее простыми считаются симметричные конструкции. Для каждого типа характерны свои преимущества и недостатки.

Совет! Делайте проекты, тщательно рассчитывая нагрузку на стены и фундамент строения. Просчитывайте ветровую и снеговую нагрузку исходя из климатических условий региона.

Стропильная система и пропорции кровли

Данный этап начинается с определения высоты конька и «полезной зоны». При работе с ломаными конструкциями стоит ориентироваться на следующую схему и придерживаться уклонов в 30 и 60° для верхних и нижних скатов, соответственно:

Использование этих пропорций позволяет избежать проблемы громоздкости (особенно ощутимой при возведении вальмовых или ломанных крыш), повышать высоту потолков более 3,1 м и менее 2,5 не рекомендуется.

При необходимости стропильная система кровли выносится за пределы стен.тут

После выбора типа стропильной системы последовательно:

Рассчитывается весовая нагрузка (общая и на 1 м²).
Вычисляются основные геометрические параметры крыши (длина, ширина и площадь скатов, высота конька и других вертикальных опор, параметры свеса) и толщина утепляющей прослойки. Последняя обосновывается теплотехническим расчетом исходя из климатических условий в регионе и характеристик выбранного утеплителя.
С помощью калькуляторов или вручную составляется ориентировочный эскиз каркаса крыши.
Выбирается и проверяется на соответствие нагрузкам сечение мауэрлата, лежня, вертикальных опор, размеры, шаг и способ крепления рядовых и диагональных стропил.
С учетом габаритов и веса крыши подбираются укрепляющие элементы (в случае мансардной кровли – по возможности размещаемым в углах и других «глухих» зонах).
Составляется уточненный план крыши, учитываемый при расчете материалов и сметы.

Правильное обустройство кровли частного дома

Данные крыши представляют собой привлекательную, герметичную, вентилируемую и зачастую утепленную конструкцию, опирающуюся на стенки фронтонов, перекрытия или несущие стены верхнего этажа дома.

Тип их каркаса бывает разным, к общим признакам относят формирование помещений наклонными или ломанными скатами кровли.

Элементы

Условно все системы кровли с мансардой разделяются на:

Ограждающую, включающую все слои кровельного пирога (обрешетку, паробарьер, утеплитель, гидрозащиту, покрытие) и вспомогательные элементы (система вентилирования, водосточные желоба, снегоудержатели, люки и окна).
Силовую или конструктивную, включающую мауэрлат и стропильный каркас кровли.

Расчету силовой части уделяется особое внимание, ошибки при выборе материалов, сечения, шага и способа крепления элементов приводят к лишним тратам или перекосам скатов мансарды. Стандартный каркас включает:

Опорный брус мауэрлата, закрепляемый по периметру несущих стен и выполняющий функции обвязки и основы стропильной системы.
При выносе стропильных ног за пределы стен мауэрлат замещается балками перекрытия или аналогичными элементами.
Вертикальные опорные стойки и лежень в наслонных системах или горизонтальные затяжки в висячих, удерживающие коньковый прогон или другие несущие элементы каркаса.
Систему стропильных ног – диагональных, формирующих плоскости скатов и воспринимающих основные весовые нагрузки, рядовых и укороченных, перераспределяющих нагрузки по всей площади крыши. В ломаных конструкциях стропила бывают верхними и нижними.
Усилительные и дополнительные элементы: подкосы, ригели, фермы, распорки. При проектировании каркаса мансардной крыши решается важная задача – данные элементы должны выполнять свои функции при минимуме занимаемого пространства.

Узлы

Перечисленные элементы соединяются с помощью металлических пластин, анкеров с болтами, длинных гвоздей или других надежных крепежей. Чисто точек соединения зависит от сложности каркаса и количества скатов, но практически каждая мансардная крыша имеет:

Коньковый прогон, размещаемый по центру постройки и удерживающий диагональные и рядовые стропила в верхней зоне мансарды.
Узлы крепления стропил к мауэрлату. В данном случае к ним выдвигаются особые требования – закладываемые под большим уклоном скаты мансарды могут сорваться ветром при слабой фиксации.
По этой причине к мауэрлату привязывается проволокой, уголками или анкерами каждая стропильная нога даже при наличии на них специальных пазов для посадки.
Узлы соединения несущих частей каркаса с лежнем, опорными стойками, затяжками и усилительными элементами, фиксирующимися с помощью перфорированных пластин, уголков или резьбовых шпилек.

Типы мансардных помещений

Отапливаемое мансардное помещение – реальная альтернатива второму жилому этажу деревянного или кирпичного дома. Дело в том, что увеличение этажности сооружения связано со значительными затратами на капитальный фундамент и сооружение лестницы. Разные конфигурации мансарды используют в зависимости от располагаемой площади и нужд домовладельца:

Схема конфигураций мансарды

Одноуровневая. Под ломанными или прямыми скатами двускатной крыши располагают только одно жилое помещение. Сооружение мансарды такого типа не сопряжено с увеличением веса кровли, поэтому он подходит для строящихся и реконструирующихся построек. Выполнить расчет и построить чертеж одноуровневой мансарды может даже мастер без опыта. По строительным нормам высота потолков в жилом помещении должна быть 2,5 м и более.
Одноуровневая с выносной консолью. Устройство мансардной крыши консольного типа размещают под асимметричной крышей. Чтобы увеличить площадь жилого помещения, его часть выносят на пределы периметра сооружения. Выступающую часть мансарды, опирающуюся на столбы, приспосабливают под навес или гараж. Крыша дома с консолями асимметрична, основную часть дома покрывает двухскатная крыша, а консоль – односкатная «заплатка». Консольный вид мансарды возводят, чтобы установить вертикальные окна для естественного освещения. Однако, создать проект и чертежи такой сложности под силу профессиональным архитекторам, а сложная схема стропильной системы не подходит для самостоятельного монтажа.
Двухуровневая. Если высота крыши превышает 5 м, то в мансардном помещении можно обустроить две комнаты, расположенные на разных уровнях и соединенных лестницей. Такой тип мансарды не надстраивают на уже существующие дома. Двухуровневые помещения планируют на этапе проектирования, учитывают, создавая чертежи фундамента. Схема взаимного расположения стропильной системы специально разрабатывается для сложной, асимметричной геометрии скатов крыши. Второй уровень мансарды опирается на колонны, поэтому надежность конструкции напрямую зависит от правильности расчетов и профессионализма архитектора.

Двухуровневая мансарда

https://youtube.com/watch?v=eo_AenJ19zE

Достоинства мансардной ломаной кровли

Рассматривая фото мансардных крыш частных домов в интернете, несложно убедиться, что самым распространенным вариантом является ломаная форма. Эта конструкция по праву считается оптимальным вариантом для создания комфортных чердачных помещений.

К очевидным преимуществам ломаных кровель с мансардой относятся:

высокая степень защиты от ветров, осадков;
возможность оформить комнаты с максимальной высотой потолков;
хороший естественный сход снежных масс;
простой монтаж.

Мансардная ломаная кровля

В помещении, которое образуется под ломаной крышей, можно рационально использовать большую часть площади, что сложно сделать под стандартной двухскатной крышей. Расход материалов на такую конструкцию увеличивается. Но такие затраты оправданы комфортностью чердачных помещений, высокой прочностью кровельной системы.

Определение угла наклона

Помимо стандартных ветровых и снеговых нагрузок при определении уклона скатов учитывается:

Взаимосвязь между полезной площадью мансарды и уклоном скатов (а именно – ее сокращении при низком угле и наоборот). Этот же критерий учитывается при выборе высоты расположения мансардных окон (при наличии).
Число и форма скатов. Оптимальное значение уклона для двускатных мансардных конструкций составляет 45 °, ломаных – 60 у нижних, 30 – у верхних скатов. У четырехскатных конструкций рекомендуемый минимум составляет 40 °. При таком уклоне внутри остается достаточно места и на скатах не задерживаются осадки.
Особенности монтажа кровельного покрытия, а именно – требования к минимальному уклону и величину нахлеста листовых разновидностей для крыш с разным углом.

Уклон мансардной крыши также можно найти с помощью таблиц Брадиса и формулы:

Подготовительные работы

Для выполнения некоторых этапов работы рекомендуется обратиться за помощью или консультацией к специалистам. К примеру, неопытному человеку будет достаточно сложно составить чертеж мансардной крыши. Чтобы сооружение было надежным, нужно уметь правильно рассчитать размеры и размещение каждого элемента.

При расчете мансардной кровли и составлении проекта учитывается вся площадь помещения как полезная, так и глухая. Полезной считают ту зону, в которой высота от пола к потолку превышает один метр.

Все остальные участки чердака относятся к глухой территории. В этих местах удобно будет оборудовать места для хранения вещей или хозяйственных принадлежностей, поскольку к жилой площади их отнести не возможно.

Технология монтажа

Сборка всех элементов мансардного помещения происходит по такому порядку:

расчёт прочности здания лучше проводить с привлечением специалистов;
подготовка проекта мансарды и крыши так же может проходить при участии квалифицированных людей или же на основе уже готового варианта;
демонтаж старой кровли, если перестраивается уже не новое здание;

изготовление стропильного деревянного каркаса – один из самых сложных пунктов при возведении мансарды;
необходимо убедиться в точности возведения при помощи натянутого между арками шнура, который в идеале должен находиться в горизонтальном положении;
фиксация арок друг с другом гвоздевыми пластинами или штамповочными уголками;
пароизоляционный материал с внутренней стороны системы стропил, закреплённый строительными скобами;
слой плотно прилегающего к стропилам утеплителя;
монтаж обрешетки на материал утеплителя производится при помощи деревянных брусков;

для естественной вентиляции пространства под кровлей обустраивают специальные полости между гидро- и теплоизоляционным слоями в области карниза, которые выводятся в верхней части конька;
перекрытие каркаса кровельным материалом в зависимости от предпочтений владельца дома.

Среди вариантов финишного покрытия можно рассмотреть следующие варианты:

Металлочерепицу используют не только из-за привлекательного вида. Этот материал – прекрасное соотношение цены и качества. Долговечный, легкий как в установке, так и по весу. Надёжно переносит удары, но при этом хорошо передаёт все звуки, что является основным недостатком.

Крыши, покрытые профнастилом, довольно долговечны. Такая кровля имеет дополнительную полимерную защиту и недорога. Несмотря на гибкость, материал достаточно прочный, но так же как и металлочерепица, страдает от воздействия шумов.
Ондулин – лёгкий, экологичный, стойкий к влаге, бесшумный, переносит нагрузки более 900 кг и достаточно не дорогой, но подвержен влиянию солнечных лучей – быстро выцветает и выделяет неприятный запах. Кроме того, горюч.

Шифер – экономичный и долговечный вариант. Не горюч и прост в обработке. За этими достоинствами скрывается хрупкость и наличие в составе вредного для человека асбеста.
Гибкая черепица – долговечность до 70 лет, выглядит богато и стоит в пределах разумного, бесшумна и не позволяет развиться коррозии. Но чувствительна к погодным условиям: на морозе хрупкая, в жару плавится и выделяет едкий запах. Очень горюча.

Немного истории

К середине XVII века желающих жить в Париже стало так много, что жилья катастрофически не хватало, и к тому же оно было чрезвычайно дорогим. Студенты, прислуга, ремесленники ютились в каморках под лестницами и в подвалах.

Именно тогда архитектор Мансар обратил внимание на традиционную французскую крышу, имеющую излом. Эта конструкция позволяла устроить дополнительное жилое помещение

Люди невысокого достатка были благодарны архитектору и назвали такой тип помещения в его честь — мансардой. Стоимость жилья под крышей намного ниже. Летом там было жарко, зимой холодно.

В Париже бытует выражение, что великим человеком нельзя стать, не пожарившись и не померзнув в мансарде. Отчасти это правда. Многие знаменитые люди искусства ютились в помещениях под крышами.

Разновидности мансард

Мансардные крыши бывают нескольких разновидностей – из всего списка вы можете подобрать подходящий вариант. Главные аспекты постройки общие для всех видов крыш.

Самой популярной считают односкатную мансарду, которая имеет некоторый уклон. Этот вид является самым простым и экономичным.

Двускатная мансардная крыша сооружается по аналогичному принципу, но обеспечивает больше пространства. Подвидом двускатной конструкции являются ломаные крыши. Они часто используются в домах с небольшой площадью.

Состоящие из четырех скатов вальмовые кровли относятся к усложненным конструкциям, для постройки которых потребуется некоторый опыт.

Любителям оригинального дизайна подойдет пирамидальная или коническая разновидность кровли. Они гармонически смотрятся на зданиях, имеющих множество углов или форму круга. Этот вид мансарды легко сочетается с любым видом крыш.

Проект мансардной крыши частного дома

Качественные проекты мансардных крыш рассчитаны на строительство дополнительного жилого помещения на чердаке, если крыша дома имеет наклонную либо ломаную форму. Строительные нормы рассчитаны на расположение линии пересечения кровли и фасада на высоте до 1,5 метров. В противном случае мансарды не будет, получится обыкновенный чердак, непригодный для нормального проживания.

Профессиональный проект мансардной крыши частного дома предполагает высоту стены от 1,4 метра, чтобы удобно было у вертикальной стены сидеть.

Современный проекты домов с мансардной крышей весьма экономичен, не предполагает возведения сложного дорогостоящего фундамента.

Мансардные крыши частных домов: виды, варианты, устройство

Преимущества и недостатки

Естественное освещение мансарды

Особенности проектирования

Насколько выгодна мансардная крыша

Порядок возведения мансарды
