Как сделать крышу из поликарбоната своими руками

Открытая веранда

Открытая веранда или как ее еще называют – терраса, в переводе с латинского означает «земля».

Терраса представляет собой небольшую возвышенность над землей. Другими словами, это площадка, которая чуть приподнята. Терраса имеет крышу. Сооружение располагается рядом с домом, либо полностью пристроено к нему. Обычно летом терраса становится гостиной или столовой, то есть местом, где вы можете отдохнуть на свежем воздухе. Если вы живете в южном климате, то постройка веранды из поликарбоната своими руками станет отличным решением. При установке листов используется клей для поликарбоната, который специально для этого предназначен.

Подготовка поликарбоната перед монтажом

1. Резка поликарбонатных листов и профилей производится режущими инструментами (циркулярная пила, электролобзик) с мелким острым зубом, причем скорость резания подбирается экспериментально. Низкая скорость приводит к сильной вибрации и сколам, а избыточная скорость резания приводит к перегреву и оплавлению полимера.

2. Не допускайте вибрации материала при резании, т.к. это приводит к микротрещинам и расколам.

3. Сверление под крепеж саморезами проводится сверлом по цветному мягкому металлу (острая заточка) диаметром на два миллиметра дольше, чем сама крепежка.

4. Перед установкой полимерных листов проводится герметизация их торцов: сверху наклеивается водонепроницаемый алюминиевый скотч, а снизу – перфорированная паропроницаемая лента, которая защищает от проникновения внутрь пыли. Не допускается полная герметизация панелей из поликарбоната. При образовании радиусной кровли одним целым листом торцы с обеих сторон закрываются только перфорированной лентой.

5. Видимые торцы поликарбоната закрываются торцевым профилем, выполняющим декоративную функцию, причем проводится сверление его с шагом не менее 300 мм для беспрепятственного стока конденсата. Недопустимо оставлять края не закрытыми из-за возможности «разгерметизации».

6. Используя поликарбонат для наружных целей, учитывайте при укладке наличие с верхней стороны защитной пленки от ультрафиолета. Такая пленка промаркирована, причем недопустимо ее повреждение. Поэтому рекомендуется проводить монтаж листов поликарбоната с транспортной защитной пленкой.

7. Не допускается нарушение параметров радиусных изгибов, которые не должны быть меньше допустимых для соответствующей толщины листа.

Преимущества поликарбонатных покрытий

Кровельный материал имеет ряд неоспоримых преимуществ перед традиционными покрытиями.

Высокая прочность при небольшом удельном весе. Одно из самых важных достоинств поликарбоната. По ударной прочности в расчете на единицу веса поликарбонат в 8 раз сильнее ПВХ и акриловых пластиков и в 200 раз прочнее обыкновенного оконного стекла. При этом объемная масса в 16 раз меньше стекла и в 3 раза меньше акриловых материалов.

Низкий коэффициент теплопроводности. За счет такого свойства удается снизить тепловые потери примерно на 30–50% в сравнении с другими типами кровельных покрытий

Учитывая большую стоимость теплоносителей в настоящее время – это очень важное преимущество, широко используется во время проектирования теплиц, крытых бассейнов, зимних садов, утепленных террас и прочих обогреваемых помещений.

Высокая прозрачность и устойчивость к атмосферным явлениям. В зависимости от технологии изготовления прозрачность покрытия колеблется в пределах 72–90%, что позволяет экономить существенные финансовые средства на освещении внутренних помещений

Особенно важен этот показатель для теплиц и зимних садов. Материал разрешен к использованию при температурах -40°С…+120°С. В таком интервале поликарбонат сохраняет свои первоначальные физические характеристики.

Химическая инертность. Покрытие не боится контакта с агрессивными химическими соединениями, может применяться в городских условиях с большим количеством смога. По пожарной безопасности материал считается трудновоспламеняемым и самозатухающим.

Технологичность. Плиты поликарбоната легко режутся и обрабатываются, они могут сгибаться, не трескаются во время случайного падения. Монтажные работы не требуют применения специальных дорогостоящих инструментов и приспособлений. Покрытие выполняется быстро, влияние климатических условий минимальное.

Поликарбонатом можно покрывать различные типы крыш: арочные и плоские, наклонные односкатные и сложные ломанные. Но вне зависимости от типов стропильных систем для всех видов работ существуют универсальные рекомендации.

Полукруглая форма веранды

Наиболее удачной по расположению является веранда полукруглой формы. Ее окна выходят в сад, поэтому вы можете любоваться цветочными клумбами или красивым газоном.

Для укладки фундамента вам понадобятся бетонные блоки. Таким образом, выражаясь строительным языком, веранда превращается в монолитную ленту. Чтобы установить стойки для каркаса, рекомендуется использовать брусья из дерева. При этом они обязательно должны иметь прямоугольное сечение. Это также необходимо для повышения жесткости, надежности и устойчивости сооружения. Поэтому используйте брусья для верхней и нижней обвязки.

Быстрое и недорогое строительство:

1. При сооружении фундамента не забывайте о каркасе. Его необходимо соорудить на первом этапе работы. Чтобы собрать каркас, используйте угольники, швеллеры, металлические трубы небольшого диаметра, предусмотрите надёжное крепление поликарбоната к металлу.
   Стоит сказать, что каркас пристроенной веранды можно изготовить самостоятельно. Для этого вам понадобятся деревянные бруски или пластиковые детали.
2. Крыша из поликарбоната для веранды может быть различной формы, однако, чаще всего она сооружается в виде ската. При этом угол наклона составляет от 30 до 40 градусов.
   Маленькие летние веранды, как правило, имеют арочные крыши. Для этого необходимо использовать поликарбонатные листы. Благодаря их гибкости крыше можно будет придать любую форму, в соответствии с вашим вкусом.
   Для изготовления крыши полукруглой веранды следует использовать две половинки. Верхнюю часть обычно покрывает гофролист с утеплительным материалом. Для нижней части используют сотовый поликарбонат.
3. Для крепления материала к каркасу лучше всего использовать винты и шайбы. При этом помните, что следует обязательно установить резиновые прокладки под каждую из шайб.
   Диаметр отверстий под крепления должен быть больше размера самих винтов. Это необходимо для того, чтобы крепление не «раскачивалось». Другими словами, поликарбонат имеет свойства расширяться и сжиматься в зависимости от погоды. Поэтому чтобы не допустить ослабления креплений и следует учесть все нюансы.
4. Для возведения летнего сооружения следует использовать листы сотового поликарбоната толщиной 10 миллиметров. Наиболее прочная веранда потребует использование поликарбоната толщиной 16 миллиметров.

Материалы каркаса и форма кровли

Каркас обычно выполняют из дерева или металла. Например, это может быть деревянная беседка с крышей из поликарбоната. Выбор того или иного материала в основном определит стиль постройки.

• Деревянная конструкция из брусков и досок подойдет на крышу прямого вида. Уклон ската должен быть не меньше 6°. На стропила обычно укладывается поперечная обрешетка с шагом 40-50 см. А на нее — основной кровельный материал.
• Для опор и стропил подойдет доска 40 мм. Чтобы весь каркас вывести заподлицо, брусок 50х20 для поперечной обрешетки торцом укладывают в прорези стропил.
• Каркас обрабатывается биозащитными и огнезащитными растворами. Если нужно, тонируется или красится.
• Из металла делают каркасы как к прямым, так и к арочным и куполообразным кровлям. Создание купола требует достаточно сложных расчетов. Его лучше доверить профессионалам.
• Алюминий берут для легких построек, сталь – для крупных сооружений с большой весовой нагрузкой. Арки большого радиуса укрепляют подкосами, поперечными ребрами жесткости, дополнительными опорами.
• Если предполагается арочные закругления, то в металлическом каркасе с противоположных сторон делаются насечки. После этого он загибается по шаблону. Следует при этом учитывать минимальный радиус сгиба поликарбоната.

https://youtube.com/watch?v=9U4tgj8E5vA

Если постройка по своему замыслу не будет иметь естественного проветривания (павильон), то на стадии проекта стоит предусмотреть открывающиеся окна или слуховые отверстия. От перегрева в сильную жару поликарбонат может деформироваться.

В целом, при знании перечисленных особенностей и связанных с ними правил, кровля из поликарбоната своими руками выполняется совсем несложно, а результат работы порадует функциональностью и эстетичным внешним видом.

Виды поликарбоната для кровли и характеристики

Поликарбонат – это один из видов термопластичного пластика, производимого с использованием угольной кислоты и бисфенола. Крыша, обустроенная с его применением, отличается повышенной ударопрочностью, высокой степенью светопроницаемости, достигающей 92%, и достойным внешним видом.

Производители предлагают два вида поликарбоната:

1. Монолитный. Данный материал внешне напоминает силикатное стекло, он гладкий и прозрачный. При этом несущие качества и ударопрочность монолитного поликарбоната для крыши во многом выше, чем у стеклянных покрытий. Поскольку его гибкость меньше, чем у сотового вида данной продукции, его задействуют для создания односкатных и плоских кровель.
2. Сотовый. Структура такого поликарбоната отличается наличием множества ячеек, которые наполнены воздухом. Степень светопрозрачности сотового материала меньше по сравнению с монолитным видом. Этот пластик отлично гнется, превосходно сохраняет тепло и поэтому его используют при строительстве и остеклении теплиц и зимних садов. Его задействуют при сооружении крыш фигурной конструкции, в том числе, арочных, купольных и многих других.

Кровля из поликарбоната на протяжении всего срока эксплуатации контактирует с лучами ультрафиолета, оказывающими самое неблагоприятное воздействие на состояние материала, что приводит к преждевременному его износу. Чтобы крыша могла прослужить более длительное время, мастера монтируют специальный пластик, на который не влияет ультрафиолетовое излучение.

Секреты и тонкости технологии от профи

Итак, с обрешеткой мы немного разобрались. Теперь переходим к работе с листами. Наступать на сам поликарбонат во время его монтажа нельзя, а потому сделайте специальные помости.

Работать при этом нужно только при плюсовых температурах, не ниже -5°С, чтобы не пошли трещины от крепления. Дело в том, что сам кровельный поликарбонат спокойно выдерживает холод и до -20°С, но если только в этот момент в нем не сверлят отверстия.

В остальном же важно придерживаться определенных правил:

Как работать с кровельными листами из поликарбоната?

Резать кровельный поликарбонат можно и обычным резком, и лазером. Но это уже машинные операции, где мощность лазера и скорость резки регулируется в заводских условиях. Но края реза при таком способе уже не будут прозрачными – либо белыми, либо коричневыми, в зависимости от скорости резки.

Для сверления листового поликарбоната вам понадобятся высокоскоростные свела: либо предназначенные для металла, либо с твердосплавной режущей пластиной. Только так вы сможете сохранить остроту резанных кромок листов.

И еще один момент: во время сверления любой инструмент нагревает поликарбонат. Поэтому, если вы хотите, чтобы просверленные отверстия получались чистыми и не оплавленными, тогда работайте с листами не на жарком солнце, а в прохладной мастерской – как минимум. Идеально, если сможете заранее немного охладить поликарбонат – но не ниже нулевой температуры, чтобы не было растрескиваний. В общем, сделайте все, чтобы снизить количество тепла во время работы над кровлей.

Все это действительно важно. Ведь неправильно сделанные отверстия в поликарбонате для крыши – целая проблема

Это только в теплице особо не мешает, если через крепления вода в дождь протекает на растения, а вот для жилого дома ничего хорошо, как вы понимаете, это не сулит.

Как правильно закреплять листы на крыше?

Старайтесь использовать для крыши не слишком длинные панели – всего до 7 метров. При этом всегда укладывайте поликарбонатные листы ультрафиолетовой защитой к верху. А резать поликарбонат легче всего ножовкой с мелкими зубцами и дисковой пилой.

Длину нахлеста делайте всегда в 200 мм, по 100 мм на каждый лист от линии фиксации на опоре. Последнюю линию фиксации размещайте в пределах 50-100 мм. Если вы делаете крышу из монолитного поликарбоната, обязательно оставьте зазоры в рамах для компенсации теплового расширения.

Существуют также специальные силиконовые подкладки под крепление термошайбами для профилированного поликарбоната. Для волнистого такие:

А для трапециевидного поликарбоната такие:

Обязательны ли соединительные профили?

Но немногие знают, что листы кровельного поликарбоната еще и можно склеивать, а не только соединять специальными профилями

Так, важно только соблюдать всего несколько правил:

1. Очистить торцы листов от любого загрязнения, особенно малозаметной пыли.
2. Все поверхности будущих склеиваемых торцов должны быть гладкими и ровными.
3. Лак или растворитель, которые применяются, не должны загустевать или менять свой вид.
4. В помещении, где вы все это проворачиваете, должна быть максимально низкая влажность.
5. Лаки используйте малоактивный – только так можно будет избежать беления.
6. Склеенные поверхности должны лежать под прессом до окончательного отверждения.
7. Обязательно наденьте средства индивидуальной защиты органов дыхания.

А очистить листы из поликарбоната легче всего изопропиловым или метиловым спиртом, или мягкими мыльными растворами.

Если вы решили сделать из поликарбоната достаточно сложную односкатную крышу, в процессе вам также понадобится сварка. Ею вы будете обрабатывать готовые детали. Так, варка с горячей накладкой (300°С) поможет добиться прочности стыков листов, а сварка горячим воздухом со сварочным прутком (120°С) предварительно просушит эти свариваемые участки. Еще применяется ультразвуковая сварка, с обработкой 20кГц в диапазоне 25-40 мкм.

И, наконец, все неэстетичные детали вам нужно будет отшлифовать. Для этого проще всего использовать кремниевую шлифовальную шкурку с зернистостью 400 либо 600.

А что насчет вентиляции такой крыши?

Итак, поликарбонат вы выбрали, проект крыши составили, а теперь самое время подумать о вентиляции подкровельного пространства. Дело в том, что в случае с односкатной крышей о вентиляции вообще не часто думают, даже слуховые окна ставятся не всегда. А это при использовании поликарбоната как кровельного материала приведет к его перегреванию, от чего в жару некоторые части способны даже немного изменить форму.

Причем не стоит отказываться от частичного утепления односкатной поликарбонатной крыши:

Как видите, все просто! Появились новые идеи? Дерзайте!

Разновидности

В последнее время многие мастера для перекрытия крыш выбирают поликарбонат, и это не зря, так как он является современным видом кровельного покрытия, которое надежно служит и позволяет изготавливать оригинальные конструкции.

Производители выпускают поликарбонат двух видов.

Монолитный

Представляет собой гладкое покрытие, его прозрачная структура не уступает даже стеклу. Из монолитного поликарбоната устанавливают крыши как простой, так и криволинейной формы. Хорошо из него получается одноместная конструкция. Главным минусом материала является высокая цена, но в отличие от других видов он легко крепится, не требует для монтажа большого числа инструментов и удобно хранится.

Сотовый

Изготавливается из особых полимеров, поэтому характеризуется небольшим весом, он намного легче силикатного и акрилового стекла. Внешне имеет вид профильных панелей, соединенных между собой жесткими рёбрами. Материал применяют для обустройства крытых беседок, лоджий. Оригинально из него создается купольная и арочная конструкция.

Огромной популярностью пользуется волнистый и гофрированный материал. Его волновая плоская поверхность позволяет оформлять оригинальные вставки в конструкциях, благодаря которым крыша приобретает необычный дизайн и стиль.

Монтаж профилированного поликарбоната

Если кровля дома сделана из профлиста, то вопрос какой выбрать поликарбонат для крыши террасы не стоит – профилированные панели лучше всего подходят для стыковки в одной плоскости, и даже с точки зрения дизайна.

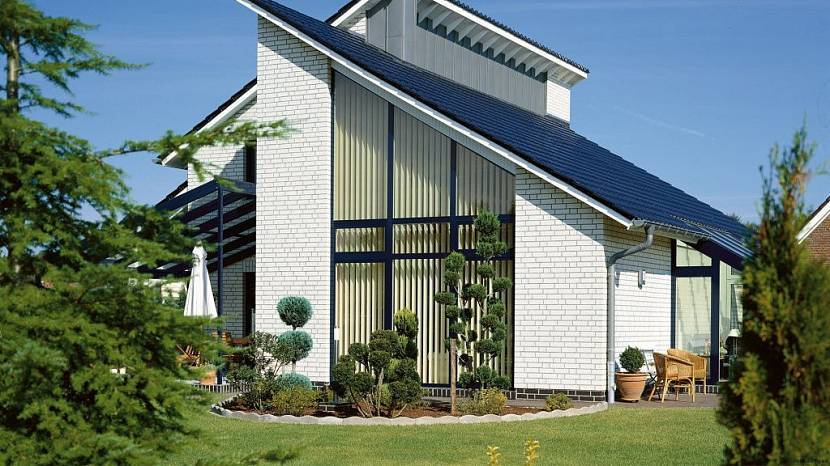

Односкатная крыша дома и терраса рядом, крытая поликарбонатом, смотрятся как единый ансамбльИсточник roomester.ru

Общие принципы монтажа этого вида кровельного поликарбоната такие:

• при наращивании панелей в длину или при использовании в комбинированной кровле горизонтальные стыки должны лежать на обрешетке с нахлестом верхнего листа над нижним не менее, чем 20 см;
• продольное соединение смежных листов делают в виде нахлеста в одну волну;
• полная герметизация стыков происходит за счет укладки самоклеющейся упругой ленты;
• крепежные отверстия сверлят в верхней части волны сверлом диаметром 10 мм;
• диаметр самореза должен быть равен 4.8 или 5.5 мм, а уплотняющей резиновой шайбы – 24 мм;
• шаг крепления – 30-40 см;
• монтаж листов ведут снизу вверх;
• к первому и последнему ряду обрешетки панель крепят в каждую волну, к промежуточным опорам – через волну.

Установка своими силами

В зависимости от материала беседки, поликарбонат будет укладываться примерно одинаковыми способами — с помощью профиля. Я предлагаю рассмотреть два самых популярных варианта крыши, когда конструкция сделана из металла или из дерева. Общая концепция крепления показана на фото ниже.

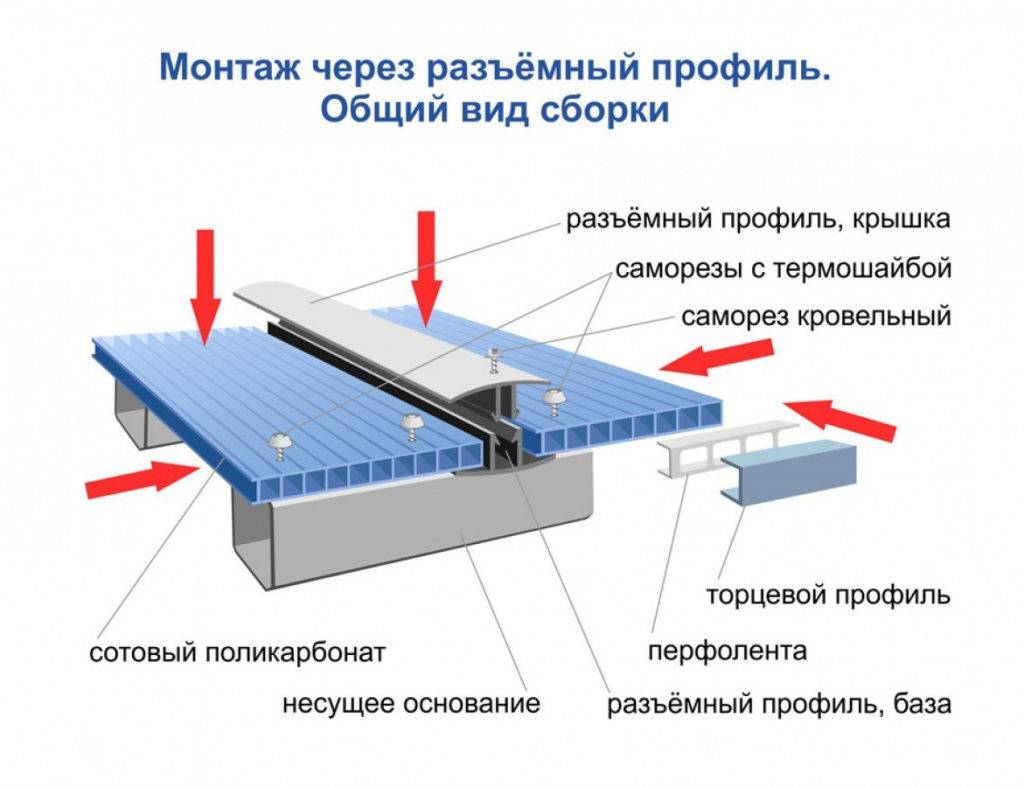

Крепление поликарбоната через профиль на кровельные саморезы

Крепление к металлу

Крыша должна быть выполнена в одной плоскости, ввиду чего укладка поликарбоната — довольно простой процесс. Условно весь процесс делится на несколько этапов, выполнять которые нужно строго по очереди.

Правильное положение самореза

1. Подготовка материала и инструмента. Заранее рассчитайте количество поликарбонатных сотовых плит, саморезов с шайбами, торцевых и соединительных профилей и самоклеящихся пылезащитных лент. До того как листы начнут подниматься наверх,  у вас весь материал должен быть в достатке. Аккумулятор шуруповерта должен быть заряжен, а биты лежать на месте.
2. Закрепите профиль-основание с края крыши на саморезы.
3. Снимите нижний слой защитной плёнки.
4. Заклейте сотовые отверстия пылезащитной лентой. Делается это для предотвращения попадания влаги.
5. Вставьте лист поликарбоната в профиль.
6. Закрепите лист поликарбоната на конструкцию крыш с помощью саморезов с термошайбой либо обыкновенными кровельными. Учитывайте, что отверстие для самореза должно быть чуть больше размера самого самореза. Подобная хитрость нужна для сглаживания теплового расширения поликарбоната, чтобы тот не лопнул.
7. Закройте профиль-основание с помощью прижимного профиля крыши. Перед продолжением необходимо удостовериться, что крышка надежно легла в основание.
8. Повторяйте данную процедуру для каждого листа. Следите за тем, чтобы плиты карбоната не лопнули от избыточного закручивания саморезов.

Наглядно данная инструкция показана в видеозаписи компании «Полигал», которая рассказывает о монтаже поликарбоната на металлическую конструкцию. Очень доступным и понятным языком все рассказывается, рекомендую к просмотру.

Крепление к дереву

Концепция крепления к дереву не сильно отличается от металла. Для крепления используется профиль, который позволяет скрепить между собой отдельные листы и достигнуть определенной герметичности между ними, чтобы не попал дождь или тающий снег в зазоры.

Я бы хотел привести видеозапись, на который показана непосредственно укладка листов поликарбоната на шестигранную деревянную крышу.

Процесс укладки сопровождается его резкой

Обратите внимание сколько человек задействовано в этом процессе. При возведении подобной крыши своими руками могут возникнуть сложности

Как выбрать

Перед началом процесса монтажа поликарбоната необходимо подготовить проект крыши и правильно подобрать кровельный материал. В зависимости от модели крыши определяется каркас и система крепления. Если планируется установка полностью монолитной кровли, не имеющей стыков, то рекомендуется приобретать не только профильный лист, но и стойки из карбоната. Таким образом, покрытие приобретет литой вид.

Огромную роль при выборе материала играет и его толщина, от которой будет зависеть выдержка нагрузок на сооружение.

Чаще всего для укрытия крыш используют листы определенной толщины.

4 мм. Подходят для отделки небольших площадей, имеющих закругление. Обычно такой поликарбонат приобретают для оформления козырьков или отдельных деталей кровли.

• Полотно толщиной 6-8 мм применяют для покрытия зданий, которые подвергаются снеговым и ветровым нагрузкам. Помимо жилых домов, листами можно укрывать навесы для бассейнов и автомобилей.
• Пласты в 10 мм обычно используют для обустройства построек, которые размещены в районах с экстремальными климатическими условиями и требуют защиты от негативного воздействия окружающей среды.

Материал должен красиво подчеркнуть внешнюю отделку строения и гармонично сочетаться с общим дизайном

Поэтому стоит обратить внимание на основной фон конструкции и, уже ориентируясь на этот показатель, определиться с цветом покрытия. В последнее время широко применяют бронзовые, зеленые, молочные, синие и коричневые панели

Что же касается желтого, оранжевого и красного цвета, то его рекомендуется использовать только в том случае, если под навесом имеются материалы соответствующего оттенка.

Для монтажа крыши можно выбирать как прозрачные, так и серебристые или черные листы. Такие панели будут максимально затенять внутреннее пространство комнат. При этом для оригинальных проектов лучше всего отдавать предпочтение монолитному поликарбонату, который открывает огромные возможности для дизайнерского оформления.

Виды поликарбоната

Монолитный поликарбонат. Бывает в плоском или гофрированном варианте. Внешне очень похож на силикатное стекло, но отличается высокой прочностью и легкостью. Нарядный, необычный, и вместе с тем практичный материал для кровли! Но пока что этот пластик достаточно дорог.

Для самостоятельного устройства крыш террас, беседок и многого другого идеально подходит сотовый поликарбонат. Это ячеистый материал, состоящий из двух или более тонких слоев, соединенных под разными углами ребрами жесткости

Кроме своей доступной цены, он имеет еще одно преимущество, важное именно для кровельного материала. Это способность рассеивать прямые солнечные лучи

Таким образом, крыша из поликарбоната для террасы становится не только светоносной, легкой, эстетичной, но и очень комфортной, ведь палящего эффекта уже нет.

Достоинства сотового поликарбоната:

• малый вес
• температурный режим – от +120 до — 40 ºС
• хорошие противопожарные показатели
• эластичность – легко делать арки
• срок эксплуатации при правильном монтаже – до 20 лет
• высокие теплоизоляционные свойства
• невосприимчивость к химическим воздействиям
• широкие декоративные возможности по форме, цвету

Недостатки:

• Значительное тепловое расширение (компенсируется правильным монтажом).
• Сам по себе материал не стоек к УФ – излучению. На производстве одна сторона листа дублируется защитным слоем, повреждать который нельзя. Монтаж проводится вместе с предохраняющей пленкой, которая удаляется сразу после установки.

Заключение

Удобная беседка с мангалом на даче – оптимальное место отдыха. Для ее возведения допускается использование разнообразных материалов: от недорогого бревна и бруса до дорогостоящих кованых навесов из металла. Сооружения могут возводиться из комбинированных материалов, что обеспечивает доступность решения и оригинальность готового объекта. Сделать качественный павильон можно и своими руками. Вам потребуется пошагово следовать инструкциям по изготовлению фундамента, кладке мангала, строительству стен и крыши
