Кровля из профнастила: технология, способ крепления, порядок монтажа, узлы

Что такое профилированный лист и как им крыть крышу

Благодаря развитию передовых технологий, в строительстве появились новые материалы, обладающие высокими эксплуатационными характеристиками и доступной ценой. К высокотехнологичным стройматериалам относится профнастил – оцинкованные гофрированные листы металлопроката разного размера с полимерным покрытием или без него.

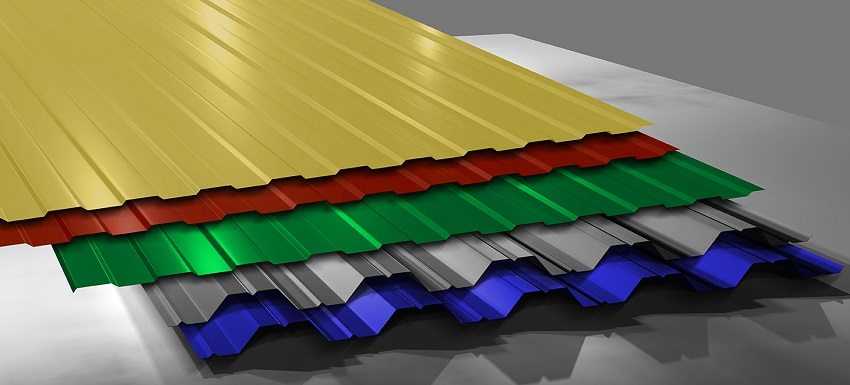

Листы профнастила различной расцветки и с разной высотой гофры.

С внешней стороны профилированный лист состоит из следующих слоев:

оцинкованный лист – основа профлиста;
антикоррозийное покрытие;
полимерное покрытие;
защитная монтажная пленка.

С внутренней стороны лист может быть также защищен антикоррозийным слоем и защитным лаком.

Правила крепления профнастила на крыше

После того как был рассмотрен вопрос, какие нужны саморезы для крепления профнастила на крыше, стоит ознакомиться с особенностями крепления кровельного материала.

Ведь правильно проведенный монтаж становится залогом надежности конструкции.

Возможно, профнастилом вам нужно укрыть гараж или хозпостройку.

В любом случае от назначения объекта зависит конструкция, площадь, количество слоев крыши, а также количество профлистов и саморезов.

При этом лист, используемый для крепления на кровле, должен иметь определенные параметры.

Как правило, чтобы обустроить крышу, применяют универсальный профилированный лист «Н», в данном случае высоту и толщину гофры определяют отдельно для каждого сооружения.

Как вычислить, сколько и каких необходимо саморезов для монтажа профлиста, мы рассматривали выше.

При этом правильно будет использовать саморезы с резиновым уплотнением для простого полотна, а для монтажа ендов – с жестяным уплотнителем.

Монтаж листовых изделий начинают с нижней части склона крыши, при этом лист должен немного свисать с кровли, что позволит защитить стену дома от попадания осадков.

Саморезы ввинчивают точно перпендикулярно поверхности кровли. Профлисты можно монтировать по 3-4 в блоке, что дает возможность ускорить рабочий процесс.

Технология стыковки профнастила на фасаде

Для сохранности нижней части фасада также необходима правильная стыковка профнастила, чтобы вода не могла просочиться и навредить строению. В данном случае саморез ставится в центр первой волны, которая прилегает к профилю, а затем они ставятся через одну-две волны. Качественный монтаж защитит цоколь дома от деструктивных процессов.

Количество и шаг установки саморезов определяют, исходя из нормальных показателей по 6-10 штук на квадратный метр. Дальше листы так же кладутся друг за другом и крепятся они аналогично. В целом, нахлёст, согласно рекомендациям, должен составлять 150 мм. Когда листы установлены, закрываются зазоры в местах примыкания к кровле, проёмы и стыки с кровлей обрамляются специальными угловыми планками.

Если будет необходимо подогнать материал вокруг окон, то рекомендуется отрезать профнастил с добавлением 6-9 мм.

Виды конструкции

Когда профлист выбран по всем правилам, еще нельзя считать конечный успех гарантированным делом. Ведь нужно основательно разобраться в тонкостях создаваемой кровли и ее структуре. Холодный формат крыши считается наиболее эффективным, потому что в подкровельном помещении создается прослойка воздуха, вентилирующая саму крышу и стропила. Но обойтись без утепления в постоянно используемых жилых домах невозможно. Устройство холодной крыши из профнастила подразумевает использование:

стропильных ног (из досок сечением 5х15 см или металла);
гидроизоляции;
контробрешетки;
обрешетки (доски 4х10 или бруски 4х4 см) разделенного или нераздельного исполнения;
собственно профнастила.

Технология создания теплой кровли из профнастила требует применять теплоизоляцию в разрывах стропильных ног. Эти промежутки заполняются чаще всего минеральной ватой, а под стропильной системой располагается мембрана, сдерживающая поток пара. Поскольку рубероид блокирует водяные пары, он в таком случае абсолютно неприемлем. Профнастил и в холодном, и в теплом исполнении желательно класть только на скаты от 8 градусов и круче. При недостаточном уклоне вода станет заливаться внутрь горизонтальных стыков и быстро потечет на головы жильцам дома.

К сведению: чем меньше крутизна крыши, тем большую сумму придется истратить на ее обработку. Даже при уклонах от 9 до 15 градусов делать нахлест менее 20 см нельзя, а вот применение герметика на стыках оставлено на усмотрение строителей. Кровли с уклонами от 15 до 30 градусов позволяют уменьшить нахлесты до 15—20 см, а на еще более крутых участках этот показатель снижается до 0,1—0,15 м.

Крыши с малым уклоном из профнастила нужно делать по деревянной обрешетке из обрезных пиломатериалов либо из устойчивой к влаге фанеры. Когда повышается крутизна, увеличивается и допустимое расстояние между ключевыми узлами обрешетки.

На рекомендации по рациональным углам наклона влияют климатические параметры местности. Чем выше интенсивность осадков в течение года, тем скорее они должны скатываться вниз.

Наибольший разрыв от одной стропильной ноги до другой в любой схеме не может быть выше 150 см. Под теплой кровлей это расстояние уменьшают до 1,2 или даже 0,6 м, чтобы упростить монтаж теплозащиты. Минимизировать число стыков поможет выбор листов, совпадающих по длине со скатом. Но наибольшая их протяженность составляет не более 10 м. Если наращивать конструкцию дальше, она становится неустойчивой.

Двускатная крыша под профнастил может быть выполнена с висячими стропилами, но допускается и наслонный (опирающийся на внутренние и внешние стены в одинаковой степени) вариант. Целесообразно присоединять листы при помощи кровельных саморезов, дополненных уплотнителем. Шайба из неопрена, расплющиваясь, делает полученное отверстие максимально герметичным.

Профессионалы рекомендуют применять фасонные детали для формирования:

коньков;
выходов труб;
соединения скатов;
ендовы.

Подобные элементы могут использоваться и на односкатной кровле, их красят в тот же цвет, что и сам профлист. Поэтому смонтированные изделия не портят внешний вид, вряд ли их кто-то, вообще, заметит. Внешний вид кровли, отделанной профнастилом, отличается от вариантов под черепицу.

Для металлочерепицы используется более тонкая сталь, хотя она и получается по аналогичной технологии (методом холодного проката). Оба материала вряд ли могут быть названы особенно тяжеловесными, при этом дополнительные десятые доли миллиметра у того и другого способны подарить крыше несколько лет жизни.

Чтобы пирог прослужил дольше, и не приходилось досрочно демонтировать внешнюю оболочку, требуется обрешетку пропитывать антипиренами и антисептиками. Независимо от герметичности кровельного покрытия, вода все равно найдет пути внутрь. И лучше, чтобы самые нижние детали конструкции встретили ее «во всеоружии».

Когда получается так, что скат длиннее технически допустимого профильного листа, нужно делать заказ с расчетом, чтобы точка закрепления поперечного стыка оказывалась над доской обрешетки. Край каждого последующего укладываемого листа должен накрывать капиллярный сток предшествующего.

Технология монтажа и установки забора

Очистите поверхность грунта от мусора и всего, что будет мешать работе.

Лист профнастила начинает разрушаться именно в том месте, где он соприкасается с землей. Также камни, и разного рода мусор может повредить поверхность материала в нижней его части. Если поверхность земли не выровнять, то это затруднит установку столбов. Поэтому этап установки фундамента под забор из профнастила – неотъемлемая часть монтажа такого типа забора.

Подготовительные работы

Все о фундаменте для забора

Тогда возникает логичный вопрос, – какого типа фундамент должен быть? Это можно определить, внимательно изучив почву, на которой будет стоять ограждение. Однако заботы такого типа достаточно легкие, и для них подходит обыкновенный мелкозаглубленный фундамент. Обычно он копается глубиной 40 см. Ширина зависит от того, какой толщины опорный столб.

Фундамент для забора

О том, как именно заливать бетоном фундамент в этой статье писать нет смысла

Однако здесь важно выяснить один момент – какая должна быть глубина угловых опорных столбов? Обычно она составляет 0,3 от всей высоты столба. Если столб промежуточный – глубина должна составлять 0,25 от его высоты. Такой подход позволит защитить забор от воздействия подземных вод во время их замерзания

Такой подход позволит защитить забор от воздействия подземных вод во время их замерзания.

Если у вас есть опыт или вы видели как делается ленточный фундамент дома или беседки, то подготовить и установить опалубку не составит труда, потому что принципы работы в этих случаях одинаковы.

Самое первое, что нужно сделать – это установить основные опорные столбы. Затем между ними натягивают веревку, по которой монтируются остальные столбы. Там где будут стоять стойки, нужно выкопать грунт(обычно это делается с помощью бура). После этого нужно высыпать подушку из щебня, на которую затем монтируются столбы. Столбы из металла необходимо пройти специальным раствором, который будет защищать его от коррозии.

Крепление профнастила (видео)

Крепится профнастил обычно на поперечные рейки. Они устанавливаются на столбы, когда те, в свою очередь, уже залиты бетоном. Пока он не застыл, лучше не торопиться, иначе это может повредить вертикальный уровень столбов.

Поперечная рейка зачастую крепится на болтах или приваривается. Кронштейны, с помощью которых прикручиваются рейки к столбу, делают конструкцию более надежной.

Варианты крепления реек к столбам

Если на вашем участке большой уклон, рейки нужно смещать по вертикали. Когда каркас будет готов, его обязательно нужно будет обработать средством против коррозии или покрасить.

Монтаж забора с уклоном земли

Теперь можно приступить к креплению профлиста на забор. Это делается руками с использованием саморезов. Лист сначала прикладывают к каркасу, потом с помощью уровня его ровно выставляют. Затем лист прикручивают саморезами. То сколько будет саморезов, зависит от количества поперечных реек. Последующие листы устанавливаются внахлест друг на друга.

Монтаж профнастила на крышу – тонкости, особенности и практические советы

Если из множества современных кровельных материалов вы выбрали профилированный лист, то перед началом монтажа профнастила на крышу, в первую очередь, необходимо правильно подобрать марку листа, который подойдет именно для вашей кровли.

Нужно также обязательно изучить инструкцию по монтажу профнастила на крышу и произвести расчет необходимого количества материала. Лучше всего эту процедуру поручить профессионалу, но если вы не поленитесь поискать необходимую информацию, то вполне можно обойтись и собственными силами.

Выбор профнастила зависит от величины снеговой нагрузки, характерной для вашего региона, и угла наклона кровли. Для того чтобы правильно определить количество материала, необходимо учесть величину нахлеста, с которой укладываются листы друг на друга, и размер карнизного свеса.

Если вы правильно выполните все необходимые расчеты и не нарушите порядок укладки профнастила на крышу – в конце работы вам не придется думать, куда девать оставшиеся материалы или нести дополнительные расходы на доставку недостающих одного или двух листов. Ведь все это, в конечном итоге, может существенно отразится на стоимости монтажа крыши из профнастила. Кроме того, всегда нужно помнить, что недостающий лист может оказаться другого цвета, поскольку разные партии товара даже одного и того же производителя могут несколько отличаться по оттенку.

Подготовка материала

После того как вами были произведены все точные расчёты крыши, можно уже заказывать профилированные листы. Если вы листы уже приобрели, однако, монтаж их по каким-то причинам необходимо отложить, например, из-за дождя, то листы надо хранить, не снимая заводскую упаковку с них, в закрытом помещении на ровной поверхности. Дополнительно рекомендуется под листы подложить брусья с расстоянием 50 см.

Перемещать и перекладывать этот укрывной материал надо довольно аккуратно, держа его за края по длине и особенно избегая прогибов и заломов листов

Профнастил надо перемещать осторожно, так как современное полимерное покрытие считается особо чувствительным к механическим повреждениям. Разрезать материал необходимо абразивными режущими инструментами: осколки от круга могут сильно поцарапать руки, а в местах среза наблюдается значительный нагрев

Если это всё-таки необходимо, то все повреждения надо сразу покрыть ремонтной краской.

К счастью, технология устройства крыши из профнастила в настоящее время позволяет проводить все монтажные работы в теплое время года, с апреля по октябрь, тогда долго материал хранить не придется.

Основные характеристики профнастила

Профилированные листы получаются в результате холодного проката горячеоцинкованной стали. В процессе изготовления материал обрабатывают защитными средствами в несколько слоев, за счет чего увеличивается прочность и долговечность готовых изделий. Вначале на стальной лист наносят антикоррозийный фосфат, затем поверхность грунтуется. После этого на лицевую часть наносят полимерную смесь, а нижняя часть листа покрывается специальным лаком.

Результатом выполненных действий становится материал высокого качества, имеющий долгий срок эксплуатации. Качественный профнастил имеет большое количество преимуществ, но и негативные стороны у него имеются.

Среди положительных характеристик указанного покрытия можно выделить следующее:

Долгий эксплуатационный период.
Цена, отбивающая большинство конкурентов.
Незначительная масса.
Простой монтаж и демонтаж за короткий промежуток времени.
Устойчивость к резкой смене температуры.

К недостаткам профлиста относится плохое поглощение шума, что в некоторой степени ухудшает звукоизоляцию.

Достоинства и недостатки профлистов

Реальных достоинств немного, хотя производители умудряются написать до десятка пунктов. Это не рекламная статья, поэтому перечислим только реальные положительные стороны:

Относительно небольшая стоимость. Дешевле обойдутся только рулонные кровли, и то не все.
Профнастил стоит относительно недорого

Простота монтажа. Листы могут иметь длину до шести метров, что намного уменьшает количество стыков

Важно правильно уложить первый большой лист, в дальнейшем никаких проблем не возникнет.
Монтаж профнастила выполняется по очень простому алгоритму

Экологичность, небольшой вес, красивый внешний вид и т. д. – типовой набор характеристик, за счет которых производители пытаются увеличить количество продаж и, соответственно, свою прибыль.

Что касается недостатков, то самый главный из них – небольшой срок эксплуатации. Если под обыкновенным шифером строения стоят минимум пятьдесят лет, то профлисты выдерживают максимум пятнадцать лет. Чувствуете разницу? Кому хочется каждые 10–15 лет полностью перекрывать крышу дома?

Плоская крыша и профнастил

Плоская крыша из профнастила в основном используется для покрытия промышленных зданий и хозяйственных построек. При монтаже придется учитывать особенности сооружения, особенно низкий угол наклона ската.

Застройщики покрывают такую кровлю цельным листом, не создавая стыков. В противном случае появляется большая вероятность проникновения под кровельное покрытие воды.

Если произвести монтаж кровли одним листом не получается, то стыки материала придется хорошо обработать герметиками на силиконовой основе. Вообще, плоская крыша и профнастил – редкое сочетание. Для такой кровли подойдут другие материалы, лучше всего рулонные, на основе битума.

Заключение

Как видите, монтаж кровли из профнастила достаточно прост

Важно лишь точно соблюсти последовательность проведения всех работ, придерживаться рекомендаций, данных выше, и не менять материалы, указанные в проекте дома. Никогда не стоит удешевлять проект!

Ремонт крыши из металлопрофиля

Если в помещение начала просачиваться влага, то нужно очень тщательно проверить всю кровельную поверхность. Следует выяснить, насколько надёжно затянуты крепёжные элементы, и при необходимости подтянуть их. Если это не дало никаких результатов, нужно выполнять другие операции:

запаивание или замазывание мастикой мелких царапин и трещин;
зачистка, грунтовка и покрытие битумным лаком мест, где появилась ржавчина;
устранение небольших отверстий в кровле с помощью пакли и битумной мастики;
устранение средних отверстий с использованием заплат из мешковины или рубероида и битумной мастики.

Если этого недостаточно, то придётся выполнять полный капитальный ремонт. Он включает в себя демонтаж, а также замену металлопрофильных листов. Это очень трудоёмкий процесс, так как есть вероятность, что нужно будет менять и другие конструктивные элементы, например, стропила. Капитальный ремонт должен производиться с соблюдением таких правил:

все деревянные детали должны быть пропитаны антисептиком;
нельзя устанавливать профнастил при сильном ветре;
при устройстве крыши из профнастила необходимо предусмотреть слой звукоизоляции;
крыша обязательно должна иметь молниеотвод.

Особенности выбора профнастила для кровли

При выборе профилированных листов для укрытия кровли необходимо ориентироваться на множество параметров. Особого внимания заслуживает уклон скатов, в зависимости от которого определяется шаг обрешетки под покрытие и оптимально подходящая марка профлиста.

Укладка профнастила может выполняться на скаты с разным углом наклона – от 12° и более. Допускается монтаж на более пологие крыши, но в этом случае требуются дополнительные меры по усилению стропильной конструкции и обрешетки, герметизации мест поперечного и продольного соединения листов.

Опытные кровельщики не рекомендуют использовать для крыш профнастил с высотой профиля менее 20 мм – чем он больше, тем большей жесткостью обладает материало. Однако на практике успешно применяются даже листы марок С10 при обеспечении достаточного для беспрепятственного схода снежных масс наклона.

Фото 1. Профлист с разной высотой профиля

Основные виды профилированных листов, используемые для крыш частных домов:

Стеновые – материалы марок С10, С20 и С21 являются наиболее востребованными среди владельцев загородных домов. Это обусловлено оптимальным соотношением эксплуатационных характеристик и цены.

Рисунок 2. Внешний вид кровельного материала типа С21

Несуще-стеновые – изделия типа НС35 обычно выбираются при необходимости укрытия кровель с минимальным уклоном в районах с большими снеговыми нагрузками.

Рисунок 3. Внешний вид и размеры листа марки НС35

Несущий профлист с высотой волны от 60 мм (например, Н60, Н75) в частном домостроении используется крайне редко из-за высокой стоимости. Такое покрытие является самонесущим и применяется в основном для покрытия крыш промышленных объектов.

Не менее важное значение имеет толщина профлиста – в зависимости от марки она может составлять от 0,35 до 0,9 мм. Для кровли рекомендуется использовать покрытие толщиной не менее 0,5 мм, которое характеризуется оптимальными показателями прочности и жесткости.. Еще один важный параметр – разновидность защитно-декоративного покрытия

Наиболее качественным и долговечным считается материал с полимерным покрытием Quarzit и Pural. Крупные производители на такой профнастил дают официальную гарантию 50 лет на сквозную коррозию и 35 лет – на внешний вид.

Еще один важный параметр – разновидность защитно-декоративного покрытия. Наиболее качественным и долговечным считается материал с полимерным покрытием Quarzit и Pural. Крупные производители на такой профнастил дают официальную гарантию 50 лет на сквозную коррозию и 35 лет – на внешний вид.

Что такое профнастил для крыши и каковы размеры одного листа?

Металлический лист, предназначенный для использования в качестве покрытия, изготавливают из прокатной стали высочайшего качества

. Этот процесс сопровождается технологией холодного пресса. Именно благодаря ему продукт принимает свои волнистые, трапициевидные или прямоугольные формы. Лист металла может содержать защитный полимерный слой, который придает ему окраску. Нетрудно догадаться, что материал, покрытый защитой будет несколько дороже, поэтому застройщики предпочитают оцинкованный продукт без полимеров.

В строительной сфере профнастил может применяться практически везде

, поэтому он обладает большим количеством маркировок. За счет этого приходится подбирать его индивидуально к каждому объекту. Стоит отметить, что наиболее качественный продукт получается по ГОСТ 24045-94, а приобретая товары, произведенные не по данной технологии вы очень рискуете получить некачественный профнастил.

Первым плюсом профилированного листа является его размер. Производители данного материала считают, что нецелесообразно выпускать продукцию разного размера, ведь некоторые из них могут и вовсе не продаться. Поэтому было принято решение создать определенный стандарт. Но это совсем не значит, что вы не сможете купить профнастил длиной скажем в 14 метров (это максимум для прокатного станка). Для этого вам потребуется просто обратиться к изготовителю и заказать необходимые формы стального листа.

Использование максимальнодлинного материала поможет избежать большого количества стыков. Это придаст плоскости более высокую гидроизоляцию, поэтому большинство застройщиков приобретают листы, соответствующие полной длине кровельного ската. Помимо создания монолитной поверхности вы экономите на материале. Дело в том, что металлические листы небольшой длины должны укладываться с некоторым нахлестом, который «съедает» полезную площадь материала. Кстати, он должен составлять минимум 200 миллиметров.

Стоит понимать, что чем больше размеры строительного материала, тем дороже обходится его транспортировка. В связи с этим, производители не выпускают крупноразмерные продукты. Как правило, длина профнастила для крыши находится в диапазоне от 0,5 до 10 метров. Все другие размеры вы можете заказать уже при индивидуальном обращении. Что касается стандартного значения, то оно составляет 6 метров.

Впрочем, материал может быть разрезан на более мелкие полотна и в домашних условиях. Для этого вам понадобятся лишь стандартные инструменты для резки металла. Если брать заводские условия, то нарезка будет проходить в автоматическом режиме с частотой 0,5 метра.

Ширина

профнастила для крыши может варьироваться в зависимости от его маркировки. Стандартная ширина тонкой стали составляет 1250 миллиметров, а после прохода по прокатному станку она естественно изменится. Все дело в высоте волны или гофры и чем их показатели больше, тем меньше остается материала по ширине. Например, для профнастила марки С8 ширина будет составлять 1200 миллиметров, когда для Р75 она составляет всего 800 миллиметров.

Как вы видите листы профнастила для крыши имеют два важных параметра – ширину и длину, но помимо них наибольшую ценность представляет совсем другой размер, он называется «полезной» площадью. Без этого значения вам вряд ли удастся подобрать верное количество кровельного материала для вашей крыши. Если говорить простым языком, то эта площадь показывает количество кровельного продукта с учетом всех нахлестов.

Как рассчитать количество кровли для крыши

Прежде чем сделать расчет всех необходимых материалов при монтаже крыши, нужно решить какую площадь будет занимать каркасный профлист на поверхности здания. Далее измеряются размеры одной профлистной планки по определенной формуле:

N = (Lck <÷ L листа) × (Вck ÷ В листа);

Lck – длина ската;
L листа – ширина листа;
Вck – ширина ската;
В листа – длина листа.

ОБРАТИТЕ ВНИМАНИЕ! При расчете количества профлистных планок нужно учитывать то, что их размеры соотносятся с нахлестом, а также что длину карниза добавляют к длине ската. Для автоматического расчета профлиста на крышу, воспользуйтесь нашим онлайн калькулятором.

Если делается расчет крепежа, берут девять штук гвоздей на 1 кв

м. кровли. Расчет гидроизоляции и пароизоляции делают на основании того, что один рулон содержит 75 м2 материалов, 10 см от которых уйдет внахлест профлиста на кровле (по госту) и как результат выходит формула:

Если делается расчет крепежа, берут девять штук гвоздей на 1 кв. м. кровли. Расчет гидроизоляции и пароизоляции делают на основании того, что один рулон содержит 75 м2 материалов, 10 см от которых уйдет внахлест профлиста на кровле (по госту) и как результат выходит формула:

N = S ÷ 65;

N – количество рулонов гидроизоляции или пароизоляцииж
S – площадь кровли, м2.

На основании этого можно определить сколько конкретно материалов нужно закупить.

При расчете теплоизоляционных материалов специально берется инструкция их производителя в которой обязательно указывается средняя степень необходимых материалов на 1 м2

Также нужно брать во внимание коэффициент теплопроводности, что помогает определить толщину слоя утеплителя. А теперь перейдем к кровле крыши профлистом своими руками
