Типы конвекторов
На современном рынке встречаются различные напольные водяные отопительные приборы. Они могут отличаться назначением и способом обогрева, то есть типом конвекции.
С естественной конвекцией

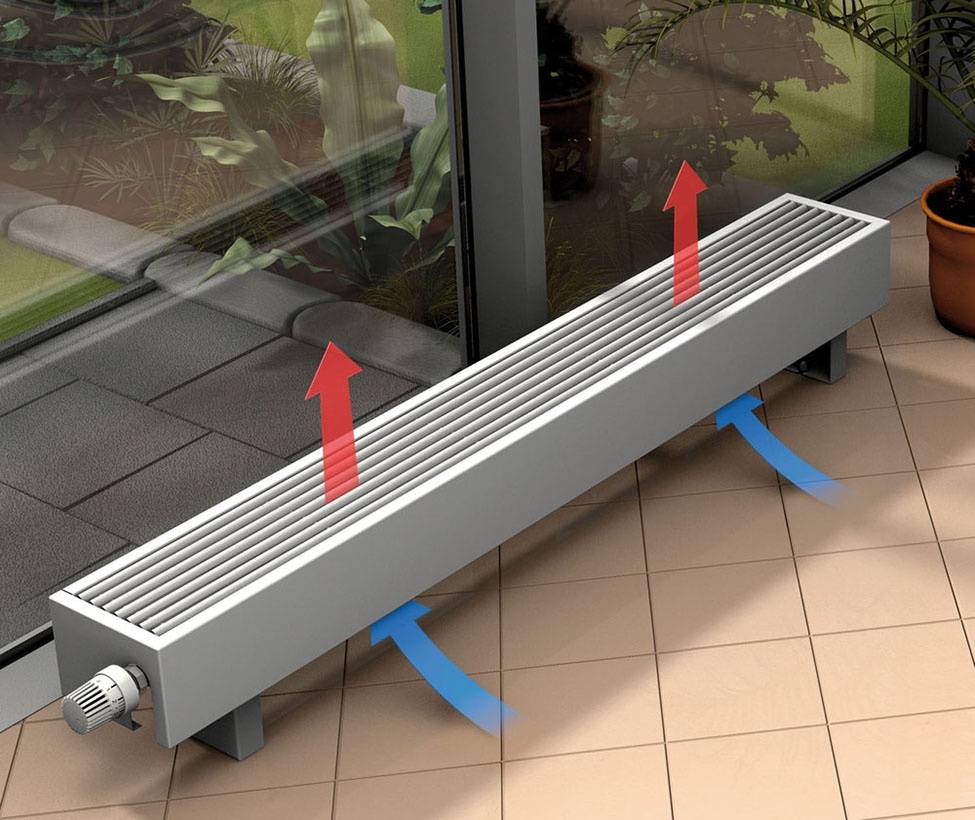

Схема обогрева в таких моделях классическая: снизу поступает воздух, нагревается в теле теплообменника и выталкивается наружу. Насколько эффективно устройство будет выполнять свою задачу, зависит от его силы тяги и габаритных размеров.
Показатель мощности во многом зависит от длины. Как правило, устройства с естественной конвекцией используются как дополнительный источник тепла. С их помощью легко формируется тепловой экран под окнами.
С вентилятором
Принцип работы таких устройств — принудительная конвекция. В конструкцию дополнительно встроен вентилятор, который необходим для повышения КПД прибора. Говоря простым языком, ускоряется процесс нагрева — нагнетается воздух и интенсивно выталкивается в помещение. Показатель мощности таких устройств во многом зависит от того, с какой скоростью вращается кулер.
Модели находят применение в автономных системах отопления, а также комбинированных. Они устанавливаются в жилых квартирах, домах, офисах, торговых залах и так далее. Многие производители изготавливают особые модели обогревателей, которые разрабатываются специально для помещений с высоким уровнем влажности.
Адаптированные
Речь идет об особых отопительных устройствах, изготавливаемых на российском заводе КЗТО. Производитель учитывает, что центральные системы отопления не отличаются высоким качеством подачи теплоносителя. Для них выпускаются особые, адаптированные к сложным условиям эксплуатации приборы. Кимрский завод теплового оборудования производит конвекторы, которым не страшны гидроудары. Кроме того, они стойки к механическим воздействиям и коррозионным процессам.
Современное оборудование благодаря своим небольшим размерам прекрасно вписывается в любой интерьер. Так, модель от компании KZTO «Элегант-мини» имеет стильный и компактный внешний вид. Высота кожуха составляет 80 или 130 мм, ширина — 80, 130, 180 и 230 мм. В верхней части имеется продольная декоративная решетка из алюминиевого профиля.
Другие производители адаптируют выпускаемые модели так, чтобы их можно было устанавливать даже в детских комнатах, — это безопасные, грамотно сконструированные приборы. Сейчас можно купить напольный конвектор отопления практически для любых условий.
Виды и характеристики оборудования
Внутрипольные конвекторы, имеющие конвекцию естественного и принудительного типа, представлены разными видами, которые отличаются своей конструкцией и основными техническими характеристиками. Все выпускаемые на сегодняшний день модели обладают различным способом нагрева воздушных потоков и видом конвекции прогретого воздуха.
Водяные
Нагревательным элементом в водяном обогревательном приборе, встраиваемом в пол, служит полая трубка, имеющая напрессованные или наваренные пластины. Для переноса тепловой энергии в таких конструкциях используется теплоноситель в виде антифриза или обычной воды.
Размеры внутрипольного конветора могут быть индивидуальными и зависеть от помещения, для которого он предназначен
Подсоединение в общую систему водяного отопления осуществляется патрубками с резьбовым соединением
Особое внимание обязательно уделяется теплообменнику. Максимальной мощностью обладают наиболее дорогостоящие элементы на основе меди и медно-алюминиевого сплава
Бюджетные модели отличаются стальными и оцинкованными теплообменниками.
Конвектор подключается к отоплению с помощью специального фитинга
Принцип работы основан на конвекции, представленной перемешиванием более горячих, поднимающихся вверх воздушных масс с холодным воздухом, который опускается к конвектору, а после прогрева снова поднимается по направлению потолочной поверхности. Результатом такого функционирования является постепенный, но заметный прогрев воздуха внутри помещения до желаемых температурных показателей.
Благодаря особенному движению воздушых масс, устройство постепенно прогревает помещение
Преимущества внутрипольных водных конвекторов представлены плавным и равномерным прогревом воздуха в помещении, незначительным весом и компактными габаритами, вполне современным внешним видом, а также экономией свободного пространства.
К недостаткам можно отнести только вероятность скопления под решёткой пыли и её распространение по комнате при наличии в конструкторе вентиляторов.
Электрические
Внутрипольные электроконвекторы могут работать по принципу естественной конвекции, то есть без установки вентиляторов, или оснащаются специальными вентиляционными элементами для повышения эффективности прогрева.
Встроенные в конвектор вентиляторы повышают эффективность подогрева воздуха
Модели с вентилятором являются оптимальным решением и устанавливаются преимущественно в помещениях с очень высокими тепловыми затратами.
Передовые электрические встраиваемые модели имеют компактные размеры и практичный стальной корпус, а в качестве оснащения используются комплектующие последнего поколения.
Оборудование отличается бесшумной работой, долговечностью, а также экономичным потреблением электрической энергии
Принцип работы любых электрических моделей базируется на свойствах тепловой конвенции.
Электрические конвекторы обеспечивают эффективный воздухообмен
К недостаткам можно отнести только абсолютную невозможность эксплуатации в помещениях с высоким уровнем влажности и необходимость выполнить профессиональный монтаж такого оборудования.
Виды конвекторов
Электрические
Являются самыми распространенными среди отопительных приборов и имеют широкий диапазон по обогреваемой площади. Отличаются доступной стоимостью и различными возможностями по настройке.
Устанавливаются они в детские комнаты, спальни, офисы и гостиные, чтобы поддерживать комфортную температуру в сочетании с централизованным отоплением. Без последнего приборы способны обогреть помещения самостоятельно, но с большим потреблением электричества.
Достоинства:
Недостатки:
- работа термостата связана с щелчками;
- у некоторых моделей очень простой дизайн;
- высокое потребление тока на максимальном режиме у мощных приборов.
Газовые
Здесь нагрев осуществляется путем подачи голубого топлива в горелку, которая воздействует на теплообменник. Нагретый воздух выходит из корпуса, а на его место поступает холодный. Для ускорения конвекции в устройство монтируют вентилятор.
Кроме работы от газопровода такой аппарат способен функционировать от баллона. Главным условием эксплуатации является наличие дымохода для отвода продуктов горения. Применяют такие конвекторы для основного отопления в частных домах или квартирах.
Достоинства:
- установив в каждой комнате по одному устройству можно использовать как основное отопление;
- не требуется развязка труб по дому;
- работа на природном и сжиженном газе;
- длительный срок службы;
- большая площадь обогрева;
- малый расход;
- регулировка температуры от +13 до +40 градусов;
- надежное крепление на стену.
Недостатки:
- требуется монтаж дымохода;
- высокая стоимость.
Водяные
Водяные конвекторы работают от жидкого теплоносителя и имеют в своем устройстве сеть решеток с проложенными трубами, обеспечивающими быструю передачу температуры от воды к воздуху. Для ускорения эффекта в них встраивают вентиляторы.
Основная сфера использования — это коридоры, панорамные окна, оранжереи зимой, бассейны, торговые центры. Монтаж осуществляется в пол или подоконник, где вровень с покрытием выступает только решетка радиатора.
Устройство не имеет источника нагрева и подключается к котлу или централизованному отоплению.
Достоинства:
- долгий срок службы;
- неприхотливая конструкция;
- внутренняя установка, не забирающая полезное пространство в помещении;
- не портит рядом стоящую мебель;
- устраняет конденсат на окнах.
Недостатки:
- требуется отдельный котел;
- быстрая запыляемость внутренних элементов;
- высокая стоимость.
Обзор самых лучших производителей внутрипольных конвекторов отопления
Какой фирмы изделие лучше выбрать, каковы критерии выбора? На отечественном рынке лидирующие позиции занимают изделия популярных европейских производителей. Однако стоит отметить, что у потребителей, также большим спросом пользуются аппараты российского производства. На сегодняшний день, одними из самых лучших производителей внутрипольных конвекторов являются:
- Jaga. Популярный бельгийский производитель, отопительные приборы которого обладают хорошими показателями мощности и производительности.
- Verano. Является известным польским брендом, который пользуется спросом у отечественных потребителей. Изделия, выпускаемые под этой торговой маркой, отличаются хорошими показателями теплоотдачи и давления. Однако, как отмечают некоторые пользователи, отопительные устройства этого производителя издают небольшой шум во время работы.
- ISAN. Является одним из лидеров на рынке систем отопления. Продукция этого производителя пользуется большой популярностью, как у отечественных, так и зарубежных потребителей. Главным достоинством изделий, выпускаемых под этой маркой, является высокий уровень энергосбережения, а также отсутствие сильных шумов во время работы.
- Hitte. Популярный польский производитель, который выпускает бюджетные конвекторы отопления внутрипольного типа. Продукция этой фирмы является одной из самых дешевых, по сравнению с известными европейскими производителями. Единственным недостатком изделий, которые выпускаются под этим брендом, является потребление большого количества энергии во время работы.
Как выбрать внутрипольный водяной конвектор
Оценив и проанализировав все достоинства и недостатки, нужно грамотно подойти к выбору фирмы производителя конвектора. Цены на внутрипольные конвекторы высоки, но экономия на таких приборах может привести к серьезным последствиям.
На рынке представлено множество производителей, но наиболее проверенными, выпускающими качественную продукцию, являются «VARMANN» (Россия), «PRIMOCLIMA» (Россия), «КЗТО Радиатор» (Россия), «ЕВА» (Россия, Швеция), «MINIB» (Чехия), «МOHLENHOFF» (Германия), «SIEMENS» (Германия).
Помимо цены и фирмы производителя свой выбор нужно строить, исходя из необходимой мощности устройства. При упрощенном подходе за норму тепловой мощности в частном доме принимают 1000 Вт на 10 кв.м. площади помещения. В магазинах и строительных супермаркетах можно найти множество моделей с мощностью от киловатта и небольшими габаритами, до габаритных приборов в несколько киловатт.
Нужно учитывать тот факт, что в силу конструктивных особенностей «добавить мощности», путем добора элементов, (секций, как в радиаторе) не получится. В случае, когда остекление дома значительное или высота потолков более 3 метров, не стоит прибегать к упрощенной схеме, необходимо доверить это ответственное дело профессионалам.
Внутрипольный конвектор или его аналог — теплый пол, что лучше?
Если рассмотреть особенности обогрева помещения с помощью конвектора и теплого пола, то можно отметить:
- Водяные теплые полы могут работать в определенном диапазоне температур и давления, обеспечить который в квартирах с централизованным отоплением сложно. В высотных домах с принудительной системой отопления давление достигает 15 бар, что для теплых полов неприемлемо – могут появиться трещины в трубах, течи, разрушение полового покрытия. Конвекторы, в которых змеевик выполнен из медной трубы, выдерживают такое давление длительно и без разрушений.
- Для монтажа теплого пола нужно соблюдать минимальную и максимальную протяженность контура, их нельзя смонтировать на небольшой площади или отдельном промежутке, например, перед окном или балконной дверью. Конвекторы можно монтировать в любом месте.
- Некоторые виды полового декоративного покрытия крайне восприимчивы к общему перепаду температур, например, паркет из натурального дерева при устройстве теплых полов начинает рассыхаться уже через пару лет, особенно при подключении к централизованному отоплению с температурой теплоносителя выше 40 градусов. Конвекторы устанавливают в тех местах, где необходим интенсивный обогрев, при этом половое покрытие в остальной части комнаты не нагревается.
- При выходе конвектора из строя его легко можно отремонтировать или заменить, не вскрывая полов. С теплым полом такая операция невозможна, придется демонтировать его по всей площади комнаты.
Благодаря всем описанным особенностям внутрипольные конвекторы отопления половые уверенно завоевывают популярность у городских жителей и владельцев частных домов. Их можно устанавливать как самостоятельные отопительные приборы или совместно с обычными радиаторами.
Внутрипольный конвектор перед французским окном

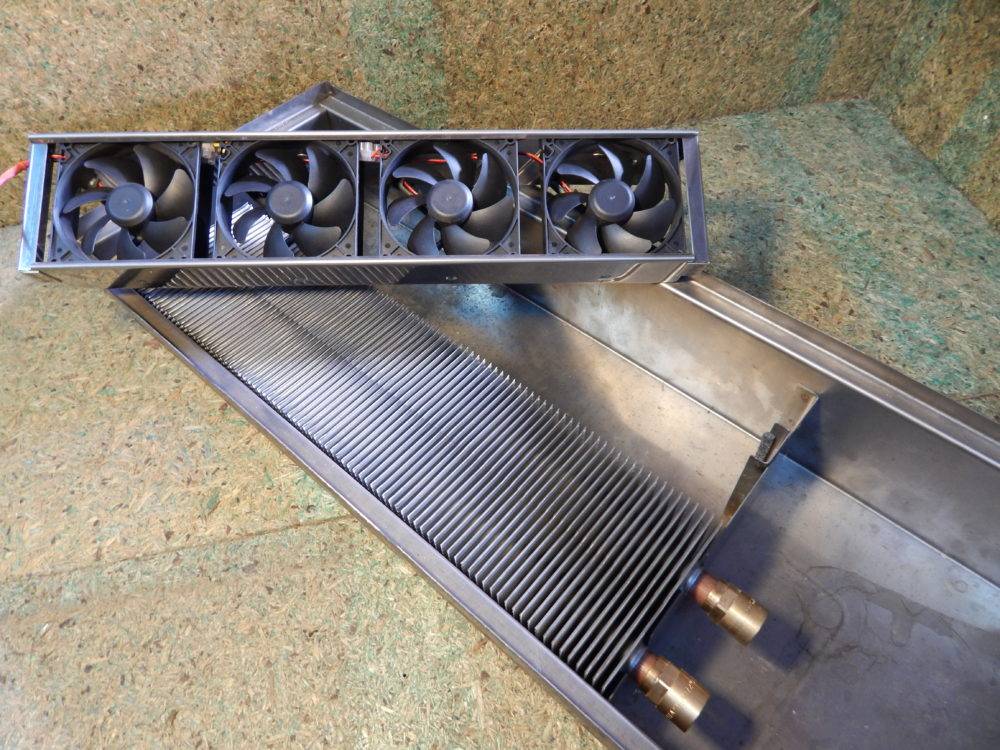

Устройство и внешний вид внутрипольного конвектора с вентилятором
Конвекторы представляют собой корпус в виде лотка или короба из металла с антикоррозионными свойствами или покрытием, внутри которого установлен теплообменник – змеевик из меди с алюминиевыми ребрами, увеличивающими площадь теплоотдачи. Змеевик имеет штуцера для подключения к системе отопления. Сверху короб закрывается решеткой, которая может быть выполнена из разных материалов и в разных стилях, сочетающихся с традиционными декоративными половыми покрытиями. Короб опирается на регулировочные болты, предназначенные для установки конвектора по уровню.
Устройство конвектора
Принцип действия
Принцип действия конвектора предельно прост: холодный воздух от поверхности пола попадает внутрь короба, где нагревается за счет теплоотдачи алюминиевых пластин змеевика. Более легкий нагретый воздух поднимается вверх через решетку, а на его место поступает новая порция холодного воздуха. Этот процесс происходит непрерывно, в результате воздух вокруг конвектор имеет одинаковую комфортную температуру. Некоторые мощные модели оснащены вентилятором, принудительно увеличивающим скорость теплообмена.
Принцип действия внутрипольного конвектора
Выбор мощности водяного внутрипольного конвектора
Любые отопительные приборы выбирают по их тепловой мощности, то есть способности поддерживать заданную температуру в помещении. Конвекторы – не исключение, перед их установкой необходимо рассчитать их мощность. Расчет мало чем отличается от расчета обычных радиаторов. Выполняют его так:
- Определяют размеры помещения и его площадь – произведение сторон, выраженное в метрах. Например, прямоугольная комната с размерами 4х6 метров имеет площадь 24 метра квадратных.
- Умножают полученную площадь на 100 и получают необходимую для ее отопления тепловую мощность, выраженную в ваттах (Вт). Для приведенного выше примера это значение равно 2400 Вт.
- Количество конвекторов определяют в зависимости от мест их установки. Можно установить их только перед балконными дверями и дополнить радиаторами или же выполнить все отопление комнаты конвекторами. Для рассматриваемой комнаты, например, хватит четырех внутриполовых конвектора марки MINIB COIL-P80-2500 с мощностью 650 Вт каждый.
Лучше выбирать конвекторы с небольшим запасом мощности, так как паспортные характеристики рассчитаны на идеальные параметры системы отопления, что в реальности бывает не всегда.
Мощность конвектора — важный показатель
Уход и эксплуатация: лучше чаще и чище
Многие производители рекомендуют чистить конвекторы дважды в год — до начала отопительного сезона и после него. Но правильнее наводить порядок в коробах пару раз в месяц.
Фото 4. Чистка встроенного конвектора: защитная решетка прибора поднимается, убирается пыль при помощи пылесоса.
Отключите электропитание и приостановите подачу теплоносителя.
Снимите декоративную решётку и электровентилятор, если он есть.
Осторожно приподнимите теплообменник и почистите короб и все детали пылесосом с узкой насадкой, что доступно — протрите влажной тряпкой из мягкого материала. Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор. Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор
Не забудьте вернуть на место защитную решётку — без неё запрещено эксплуатировать прибор.
Процесс монтажа
Размеры внутрипольного конвекционного обогревателя и ниши для него.
Если вы хотите выполнить монтаж внутрипольного конвектора своими руками, рекомендуем продумать место под его установку еще на этапе строительства здания – так будет проще организовать подходящей глубины нишу. Причем сама ниша должна быть на 1-1,5 см больше (на каждую сторону), чем металлический короб прибора. Одновременно с этим нужно проследить, чтобы верхняя часть, где будет располагаться декоративная решетка, была на одном уровне с будущим напольным покрытием.
Рекомендуем сначала выбрать внутрипольный конвектор, а уже потом заниматься полами, чтобы у вас на руках были размеры короба
Обратите внимание что окончательную стяжку мы будем заливать уже после установки отопительного прибора.. После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа
Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра
Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра
После того как ниша будет готова, можно приступать к монтажу оборудования. Крепим короб внутрипольного конвектора с помощью идущего в комплекте крепежа. Проверяем правильность монтажа с помощью строительного уровня – обогреватель должен располагаться в нише ровно, без перекосов. Дальнейший монтаж предусматривает подключение к отопительной системе или электросети – для этого используются пластиковые трубы, гибкие шланги или металлические трубы подходящего диаметра.
Если вы устанавливаете водяной конвектор, предусмотрите тонкие неглубокие ниши для прокладки труб/шлангов. При монтаже электроприбора рекомендуем проложить соединительные провода в кабель-каналах или в трубах, чтобы их можно было без проблем заменить. Подающие трубы с теплоносителем рекомендуем обернуть в теплоизоляцию.
Трубы для радиатора также будут залиты стяжкой.
На следующем этапе заливаем бетонную стяжку – наш монтаж внутрипольного конвектора своими руками близится к завершению. Результатом данного этапа должен стать черновой пол, с несколько выступающим из него металлическим коробом. Далее производим завершающее выравнивание пола, приступаем к укладке напольного покрытия. На последнем этапе размещаем над коробом декоративную решетку – лучше всего подобрать ее в один тон с цветом полов.
Монтаж внутрипольных конвекторов своими руками сложен тем, что нужно правильно подобрать размеры ниши – чтобы металлический корпус прибора располагался на правильной глубине. Рекомендации по этому вопросу вы сможете найти в технических паспортах. Хуже всего, если придется выполнять монтаж в уже готовом построенном доме – не факт, что можно будет продолбить нишу в черновом полу, так как это может повлиять на его прочность. В этом случае нужно будет увеличить высоту чернового пола во всех помещениях.
[] Хитрости монтажа внутрипольного конвектора водяного отопления
Эта статья и видео о том, какие особенности характерны для монтажа внутрипольных конвекторов водяного отопления. Установив в полу подобное отопительное оборудование, мы улучшаем дизайн помещения, получаем более эффективное перемешивание воздуха, а также избавляемся от вполне понятных ограничений по размещению мебели в комнате. Расположение подобных изделий под окнами способствует формированию полноценной тепловой завесы, которая не даст окнам отпотевать и замерзать.
Важные хитрости монтажа конвекторов
Итак, соединения должны находиться в коробке конвектора. Давайте рассмотрим все нюансы на примере монтажа внутрипольные конвекторов водяного отопления для витража с большой алюминиевой дверью. Лучше всего, когда конвектор ставится в створ ниши. Окно имеет створ, и в идеале необходимо установить конвектор внутрь этого створа.
Хитрость заключается в том, чтобы оконные занавески не заслоняли собой оборудование
Важно, чтобы расстояние, на котором смонтирован конвектор, было не больше чем 300 мм. В случае, если водяной конвектор не проходит внутрь, можно попробовать переместить его за створ, однако учтите, что и окно придется подвинуть, чтобы не превысить 300 мм, о которых было сказано выше
Конвекторы выставляются ровно в ряд так, чтобы они находились на одном уровне – относительно окна, по горизонтали и по вертикали.
Если несколько конвекторов подряд
Следует взять во внимание следующий нюанс. В нашем случае смонтировано 3 внутрипольных конвектора водяного отопления, каждый из которых достигает 1800 см в длину
Оборудование оснащено своими решетками. Но при необходимости можно всегда обратиться в соответствующую фирму и вместе с конвекторами заказать сплошную решетку, которая позволит скрыть некрасивые швы, образующиеся при соединении двух конвекторов вместе. Такие швы отличаются от общей решетки, что нарушает общую эстетику.
В ситуации, когда внутрипольный конвектор водяного отопления имеет слишком большую длину, наиболее простым выходом окажется просто прорезать в стене отверстие необходимой формы, которое позволит конвектору зайти глубоко в стену, однако это не лучший выход.
Конечно, можно замазать оставшиеся щели, но не нужно забывать о подвижности решетки.
Если ее вытащить единожды, останется большая щель, которая обязательно окажется источником сквозняков, ведь за стеной сквозняки обязательно присутствуют, в особенности, если монтаж был произведен с нарушением правил.
Лучше укоротить конвектор, у него на торце находятся клепки, которые следует разобрать и высверлить. Далее отрезается лишняя часть оборудования, убирается всё внутри. Откручиваем реечку, вытаскиваем декоративные планки, отрезаем их. Клепки обратно уже не ставим, вместо них прикручиваем на гайки болты. Обрезаем решетки, собираем все на место. Если имеется необходимое расстояние до теплообменника, можно укорачивать оборудование с любой стороны, выбирайте ту сторону, с которой Вам удобнее будет работать.
Вообще, в идеале следует согласовать все размеры на этапе выбора внутрипольных конвекторов или другого отопительного оборудования, чтобы в дальнейшем не пришлось прибегать к дополнительным манипуляциям. Такое планирование позволит избежать вынужденного обрезания конвекторов. Для того чтобы осуществить монтаж конвекторов правильно, нужно выполнить определенную подготовку
Помимо размеров, также важно не ошибиться с выбором тепловой мощности оборудования
Если требуется смонтировать внутрипольные конвекторы в комнате с готовым полом, процедура заметно усложняется. Ведь необходимо осуществить установку с минимальным повреждением уже имеющейся отделки.
Многие называют водяные конвекторы лучшими приборами в системе отопления. Самое яркое преимущество заключается в использовании принципа конвекции. Распространение тепла происходит за счет нагрева воздуха, а не корпуса. Конвектор достаточно экономичный. Вы сможете не опасаться, что маленький ребенок обожжется об него.
Благодаря этому прибору на остекленной поверхности не появляется конденсат, изделие не поддается коррозии. Водяным конвекторам свойственна мощность по теплоотдаче. При этом воздух не пересушивается, а комната прогревается равномерно. Как видите, внутрипольные конвекторы водяного типа обладают многочисленными преимуществами перед другими отопительными приборами.
Итог
Не так давно появившиеся на нашем рынке, эти внутрипольные конвекторы получили большое распространение, что обосновано удобством и экономичностью. Эти приборы надежны, не портят вид помещений, их просто заменить при необходимости. Форма и размеры могут быть самыми разными, что позволяет установить их полукругом или углом. Конвекторы внутрипольные особенно хороши во влажной среде, а также там, где нужно создать тепловую завесу.
Конечно, можно все сделать своими руками, но во всяком деле есть нюансы, и только специалист точно знает, на какой высоте от дна канала расположить теплообменник и в каком месте, сколько штук требуется вентиляторов. Конвектор вместо батареи – отличное решение и для частного дома, и для квартиры.
