Конденсационные котлы для отопления: принцип работы, выбор, монтаж и обслуживание

Суть процесса

Идея заключается в следующих постулатах:

• газ – неоднородный источник тепла, в своём составе он имеет и водяной пар;
• оказывается, при сжигании газа мы выбрасываем наружу не только продукты сгорания, но и этот самый пар;
• и возникает идея – а почему бы этот пар не конденсировать и получающуюся горячую воду тоже не использовать для нагрева теплоносителя в системе отопления.

Так и было сделано – на свет появились новейшие газовые отопительные котлы конденсационного типа. Котлы, так широко завоёвывающие популярность, что по статистике более 30% всех газовых котлов в Германии именно компенсационные.

Конденсационные газовые котлы отопления имеют очень много всевозможных модификаций, а, учитывая их популярность, модификации часто связаны и с дизайном корпусов таких котлов

Родившись в пору, когда на создаваемые в мире изделия стали предъявляться повышенные требования с точки зрения дизайна, конденсационные котлы разрабатываются с упором и на эту характеристику – все они страшно привлекательно выглядят.

Ну, а то, что скрывается внутри, благодаря такой «двойной очистке» газа и позволяет достичь реального расчётного КПД от 105 до 110%. Другими словами, конденсационные котлы, по сути процесса работы, являются двухконтурными.

Преимущества конденсационных котлов

Среди преимуществ бытовых газовых котлов отопления следующие:

у них максимальный КПД из всех возможных устройств аналогичного назначения – а, значит, вы имеете возможность уменьшить потребление газа при тех же калориях выработанной энергии; по статистике, потребление газа у конденсационных котлов на 15-20% меньше, чем у обычных;

гораздо больший диапазон регулировки температуры теплоносителя – такая регулировка возможна на всех котлах, но работающие с газом и «попутным» паром, имеют максимальный диапазон от 30 до 85 градусов (кстати, такой максимум, как правило, нет необходимости подавать в систему, обычная температура теплоносителя в отопительных системах не превышает и 40 градусов);

меньший выход вредных веществ в атмосферу – газовая смесь сгорает в гораздо большем объёме;

инновационная технология подстегивает и конструкторов, и технологов – все конденсационные котлы изготавливаются по самых передовым технологиям, что обеспечивает им гораздо больший срок службы при тех же нагрузках.

Не составляет труда подобрать конденсационный котёл, который прекрасно впишется в любой дизайн помещения

Из недостатков

Но надо отдавать себе отчёт, что такие котлы имеют и некоторые недостатки, больше житейского плана:

самое главное – они стоят минимум в два раза дороже обычных газовых котлов; и это на сегодняшний день – главный тормоз их массового использования;

во-вторых, такие агрегаты очень привередливы к материалу, из которого сделан дымоход – необходимо использовать только высококачественный пластик и керамику;

в-третьих, требует специального расчёта системы отопления под более низкие внутренние температуры (не выше 70 градусов) – это требование уже выдвигает необходимость конденсирования пара внутри;

в-четвёртых, требуется специальный водовод для вывода наружу, как правило, в канализацию, скопившейся внутри воды (обычно, не более 30 литров в день при постоянной работе котла); тут необходимо отметить, что в той же Германии существуют ограничения на вывод подобной воды в общую канализационную систему;

в-пятых, требует наличия опытного персонала для их установки и сопровождения.

Когда инновация содержания вдруг поддерживается и инновацией формы, то получается вот такая оригинальная конструкция, тоже вполне работоспособная, а главное, всё с тем же КПД под 110%

Несмотря на то, что эти котлы изначально разрабатывать как двухконтурные, существуют и одноконтурные модели. Но самое главное, разработано несколько модификаций конденсационных котлов в зависимости от места их установки.

Конденсационные агрегаты прекрасно вписываются в любую систему отопления, они «дружат» и со всем существующим контролирующим оборудованием и с бойлерами

Существует модификации:

• напольные – самые мощные и распространённые; мощность подобных котлов может составлять 100-120 кВатт;
• настенные газовые котлы отопления – очень изящно выглядящие аппараты с мощностью в 30-40 кВатт, чего часто с лихвой и хватает.

Чаще применяется более мощные напольные конденсационные котлы, обеспечивающие большие возможности контроля своей работы

Виды конденсационных котлов

Конденсатные котлы классифицируются по следующим критериям:

• по типу установки: напольные или настенные;
• по количеству контуров: одно- или двухконтурные.

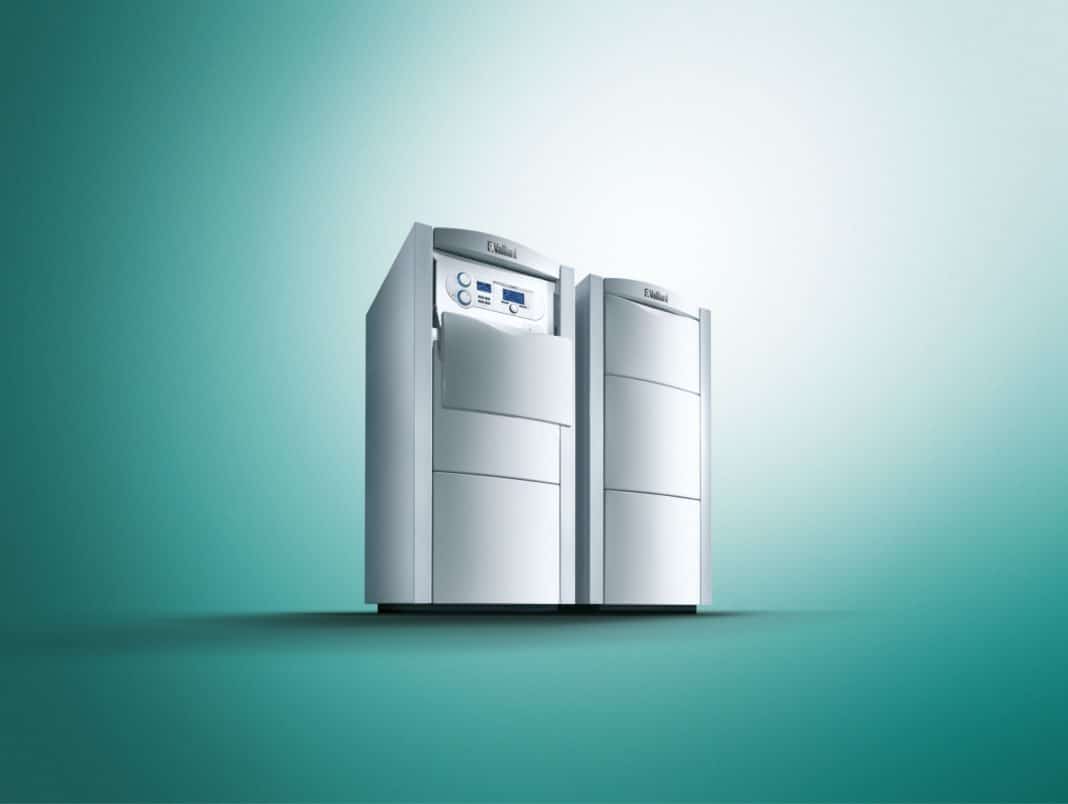

Конденсационные напольные котлы имеют не только большие габариты, а и могут оснащаться выносными насосами и прочим оборудованием, требующим для установки отдельного помещения. Они обычно бывать одноконтурными и предназначены для отопления больших площадей. Их преимуществами являются ремонтопригодность и простота конструкции.

Конденсационные настенные котлы от напольных отличаются компактностью размером и относительно малым весом. Все узлы и агрегаты расположены внутри корпуса, выносных элементов нет. Выпускаются в одно- и двухконтурном исполнении, просты в подключении, неприхотливы в эксплуатации.

Конденсационный котел одноконтурный напольный

Одноконтурные отопительные котлы для обогрева помещений могут применяться не только в отопительных системах, а и для горячего водоснабжения, при условии наличия бойлера. Отличаются простотой конструкции, низкой стоимостью, по сравнению с двухконтурным котлом, высоким КПД и мощностью нагрева, экономным расходом топлива.

Двухконтурный конденсационный газовый котёл выпускается с накопительным бойлером или с теплообменником проточного типа. Может использоваться для отопления или подогрева воды без необходимости приобретения отдельного бойлера. Компактный, легко устанавливается и обслуживается, монтаж выполняется напольным или настенным способом.

Устройство конденсационного котла

Отопительные системы, основанные на принципе конденсации хотели использовать на практике еще в начале прошлого века. Однако из-за разъедания коррозией металлических конструкций, вследствие воздействия паров и высоких температур, устройства быстро приходили в негодность. Поэтому при сборке современных конденсационных котлов используют только материалы, обладающие высокой стойкостью — нержавеющую сталь и сплав кремния с алюминием (силумин).

Сама конструкция конденсационного котла не сильно отличается от устройства обычного газового. Ее ключевыми составляющими являются:

• патрубки, через которые вода поступает в котел и выводится после нагревания в радиаторы и трубы ГВС;
• горелка, подающая природный газ и равномерно его распределяющая в камере сгорания;
• первый теплообменник — здесь нагревается вода;

Устройство конденсационного котла

• второй теплообменник — в нем происходит конденсация и извлекается вторичное тепло;
• насос для циркуляции воды.

Для того чтобы продуктивность конденсации была выше, при сборке такого котла применяют некоторые технические хитрости:

1. Ребра, приваренные к теплообменнику имеют вид спирали, что увеличивает площадь соприкосновения. Соответственно, они могут забирать на себя больше тепла.
2. На внутренних полостях используются различные сечения, в результате чего объем проходящей через них технической воды уменьшается. Это позволяет отбирать значительно больше тепловой энергии.
3. На обратном контуре помещается вторичный теплообменник, где пары очень быстро конденсируются, так как здесь происходит снижение точки росы. В результате техническая вода поступает в нагревательный котел уже в подогретом виде.
4. В конденсационные котлы ставят только горелки последнего поколения, в результате чего поступающий газ смешивается с воздухом в оптимальных пропорциях.

Выпускают одноконтурные и двухконтурные конденсационные котлы. В первом нагревается только теплоноситель. Двухконтурные же котлы способны нагревать воду для бытовых нужд, причем это основная их задача. Они маломощны и не могут обогревать большое пространство.

Совет. В домах с большой жилой площадью лучше установить конденсационный котел с одним контуром, а для подогрева воды приобрести бойлер.

Устройство и предназначение

Основное предназначение конденсационных отопительных приборов – обустройство отопительной системы в частных домах.

Среди основных элементов конденсационного газового котла отопления следует отметить:

• Устройство, которое предназначено для сбора конденсирующейся жидкости, куда поступает теплоноситель после охлаждения отводимых воздушных масс. Таким образом, пар конденсируется и отдает тепловую энергию воде. Затем конденсат отводится в специальную емкость через сливное устройство.
• Теплообменный аппарат цилиндрической формы с большой теплообменной поверхностью. Это устройство выполняется из материалов, устойчивых к воздействию кислот: «нержавейки» и сплавов алюминия с кремнием. Котлы с большой мощностью имеют пару теплообменных аппаратов.

• Газовая горелка с закрытой камерой сгорания. Есть возможность автоматически менять расход подаваемых газовых и воздушных масс.
• Система контроля и управления.

Для более детального изучения принципа работы конденсационных котлов нужно иметь какое-то представление об обычных котлах. Традиционные котлоагрегаты производят тепловую энергию путем нагрева теплоносителя с помощью тепла, аккумулированного в продуктах сгорания. Температура газов, поступающих в камеру сгорания, составляет не более 200 градусов. Оправдано это тем, что со снижением температуры тяга уменьшается, образуется активный конденсат, ведущий к коррозионному разрушению отопительного оборудования.

Как было сказано, конденсационные нагревательные аппараты имеют один двухступенчатый или два раздельных теплообменных аппарата. Начальная ступень работает по тому же принципу, что и в теплообменных аппаратах классических отопительных агрегатов. Газы разложения поступают в теплообменный агрегат, называемый конденсационным.

В данном случае пар, имеющийся в газах разложения, охлаждается и конденсируется до наступления жидкой фазы. Выделившееся в процессе тепло передается теплоносителю. Таким образом, в конденсационных аппаратах определенная часть затраченной энергии возвращается для возможности повторного ее использования.

Тепло, которое обычно выводится классическими агрегатами в атмосферу, в конденсационном аппарате используется для повышения их коэффициента полезного действия. Конденсационные газовые котлы выпускаются в двух вариантах: напольные и настенные аппараты, однако конструктивными особенностями они схожи между собой.

Поскольку отопительные агрегаты конденсационного типа оснащаются закрытыми камерами сгорания, отработанные газы из них выводятся принудительным путем. Объясняется это тем, что у отработанных газов относительно невысокая температура, а дополнительный теплообменный агрегат позволит увеличить сопротивление транспортировки выводимых продуктов. Как следствие, естественной тяги недостаточно для вывода продуктов, для чего и используется принудительный способ.

Воздух в камеру сгорания подается под повышенным давлением при помощи турбины, что обеспечивает полное удаление из камеры отработанных газов. Вследствие этого отпадает необходимость обустраивать котлы дымоходами, поскольку продукты выводятся из помещения по приточно-отводному каналу. Конденсационные котлы можно устанавливать в помещениях без дымоходов, а также в зданиях с короткими дымоходами, чтобы образовалась определенная тяга.

Как устроены конденсационные котлы

Принцип работы конденсационных газовых котлов интересует широкую аудиторию потребителей. Связано это с тем, что в последнее время такие системы перестали казаться атрибутом роскоши, а составили достойную конкуренцию традиционным установкам.

Когда достигается температурный режим +56°С (так называемая «точка росы), жидкость начинает переходить из парообразного состояния в конденсированное. Именно в это время начинается выделение дополнительной энергии, которая не выходит за пределы помещения через дымоход, а идет на обогрев труб. Это значит, что котел буквально «забирает» эти 10% тепла и передает их теплоносителю.

Интересно: дымоход своими руками.

При расчетах производительности обогревателей часто учитывается часть тепла, которое отдается теплоносителю. В сумме это составляет 108−110%.

Если брать во внимание точку зрения официальной физики, то такой алгоритм не совсем правильный, ведь, рассчитывая КПД, важно обращать внимание на полный энергетический потенциал, образованный при горении топливной смеси. В таком случае на конечный результат будет влиять и энергия, которую нужно было затратить на перевод воды из одного состояния в другое

Короче говоря, заявления о 110% процентном КПД являются ничем иным, как обычным маркетинговым ходом, который позволяет активнее реализовать продукцию на рынке

В любом случае, конденсаторный котел и газовый, привычный для XX века, существенно отличаются друг от друга по показателям производительности. Преимущества первого типа очевидны и заключаются в:

Короче говоря, заявления о 110% процентном КПД являются ничем иным, как обычным маркетинговым ходом, который позволяет активнее реализовать продукцию на рынке. В любом случае, конденсаторный котел и газовый, привычный для XX века, существенно отличаются друг от друга по показателям производительности. Преимущества первого типа очевидны и заключаются в:

• максимальной эффективности работы;
• экономичном потреблении ресурсов.

3 Популярные модели

Практически все производители газовых котлов выпускают обогреватели такого вида. Отличаются они друг от друга мощностью, способом монтажа, системой управления и стоимостью. К наиболее популярным моделям относятся:

1. 1. Vaillant eco TEC plus VU INT IV 346/5−5H — одноконтурный обогреватель от немецких производителей, который устанавливают на стену. Обладает коэффициентом полезного действия, превышающим 100%. Расход газа составляет 3,5 м³/час, мощность — 34,7 квт. Для изготовления теплообменника используют нержавеющую сталь, что позволяет увеличить срок службы агрегата.
2. 2. Buderus Logamax plus GB 172−32iK — двухконтурный котел, способный без бойлера производить нагрев воды для горячего водоснабжения. Корпус обладает привлекательным внешним видом, а передняя панель выполнена из черного титанового стекла. Коэффициент полезного действия обогревателя — 109%.
3. 3. Baxi LUNA Platinum+ 1.32 — одноконтурный обогреватель, выпускаемый в Италии. Представляет собой настенный агрегат, который предназначен для работы в отоплении. Корпус экономайзера и основного теплообменника выполнены из нержавеющей стали.
4. 4. Wolf CGB 2−24 — этот обогреватель обладает высоким КПД, около 110%. Расход топлива — 2,79 м³ при мощности 24 квт. Единственный его недостаток — это высокая стоимость, которая составляет почти 200 тыс. рублей.

Расположение котла

Конструкция газового котла с принудительной подачей воздушной смеси позволяет расположить его практически в любом помещении, так как он не забирает воздух из комнаты и оборудован закрытой камерой сгорания. Это позволяет установить агрегат, к примеру, на кухне. Лучше, когда он находится неподалеку от наружной стены, чтобы не пришлось делать длинный горизонтальный участок дымохода. В зависимости от интерьера можно выбрать настенный котел, вписав его между бытовой техникой либо напольную версию. Например, внешний дизайн напольного конденсационного агрегата Vitodens 222 – F бренда Viessmann отлично подходит для кухни, так как с виду он похож на большой холодильник.

Перед покупкой стоит внимательно изучить все конденсационные котлы конкретного производителя не только на предмет мощности, но и дизайна. Как настенные, так и напольные установки разных брендов имеют большой диапазон мощностей. Настенный агрегат можно приобрести от 3.5 до 110 кВт тепловой мощности, что позволит отапливать как несколько комнат, так и трехэтажный коттедж. Мощность бытовых напольных установок еще больше – до 320 кВт.

Если требуется обеспечить нагрев воды на хозяйственные нужды, есть смысл приобрести двухконтурный газовый котел конденсационного типа. Подбирать его следует по количеству потребителей горячей воды. Агрегаты с проточным теплообменником могут обеспечить 2—3 потребителя, если же их количество больше, стоит рассмотреть вариант со встроенным бойлером.

Определив место установки котла, нужно убедиться, что к нему есть возможность подвести дымоход. Самый простой вариант – вывести трубу горизонтально сквозь наружную стену, – такой вариант подойдет для одноэтажного дома. Для двух и более этажей он может стать неприемлемым, поскольку дым может задуваться ветром в окна верхних помещений. Здесь лучше установить традиционный вертикальный дымоход. Некоторые производители продают детали дымовой трубы в комплекте со своими котельными установками.

Принцип работы конденсационного газового теплогенератора

Прежде чем мы расскажем о нюансах конденсационной технологии, отметим, что энергоэффективный, а значит комфортный и экономичный загородный дом — сбалансированное строение. Это означает, что, помимо замкнутого теплоизоляционного контура, все элементы коттеджа, включая инженерную систему, должны быть оптимально подобраны друг к другу

Поэтому так важно выбрать котёл, который хорошо сочетается с низкотемпературной отопительной системой «теплый пол», а также позволит сократить расходы на покупку энергоносителя в долгосрочной перспективе

Сергей БугаевТехнический специалист компании Ariston

В России, в отличие от европейских стран, конденсационные газовые котлы менее распространены. Помимо экологичности и большего комфорта, данный вид оборудования позволяет уменьшить затраты на отопление, т.к. такие котлы работают на 15-20% экономичнее обычных.

Если посмотреть технические характеристики конденсационных газовых котлов, то можно обратить внимание на КПД оборудования — 108-110%. Это противоречит закону сохранения энергии. В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%

Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

В то время как, указывая КПД обычного конвекционного котла, производители пишут, что оно составляет 92-95%. Возникают вопросы: откуда появляются эти цифры, и почему конденсационный газовый котёл работает эффективнее традиционного?

Дело в том, что такой результат получается благодаря методике теплотехнического расчёта, применяемой для обычных газовых котлов, не учитывающей один важный момент испарение/конденсацию. Как известно, при сгорании топлива, например, магистрального газа (метана CH4), выделяется тепловая энергия, а также образуется углекислый газ (CO2), вода (H2O) в виде пара и ряд других химических элементов.

В обычном котле температура дымовых газов после прохождения через теплообменник может доходить до 175-200 °C.

И водяной пар в конвекционном (обычном) теплогенераторе фактически «вылетает в трубу», унося с собой в атмосферу часть теплоты (выработанной энергии). Причём величина этой «потерянной» энергии может доходить до 11%.

Чтобы повысить эффективность работы котла, надо задействовать это тепло до того, как оно уйдёт, и передать его энергию через специальный теплообменник теплоносителю. Для этого нужно охладить дымовые газы до температуры т.н. «точки росы» (около 55 °C), при которой происходит конденсация паров воды с выделением полезной теплоты. Т.е. — задействовать энергию фазового перехода для максимального использования теплотворной способности топлива.

Возвращаемся к методике расчёта. Топливо имеет низшую и высшую теплотворную способность.

• Высшая теплотворная способность топлива — это количество теплоты, выделившейся при его сгорании с учётом энергии водяного пара, содержащегося в дымовых газах.
• Низшая теплотворная способность топлива — это количество выделившейся теплоты без учёта энергии, скрытой в водяном паре.

КПД котла выражается в количестве тепловой энергии, полученной при сгорании топлива и переданной теплоносителю. Причём, указывая КПД теплогенератора, производители могут по умолчанию рассчитать его по методике с применением низшей теплотворной способности топлива. Получается, что реальный коэффициент полезного действия конвекционного теплогенератора на самом деле составляет около 82-85%, а конденсационного (помним об 11% дополнительной теплоты сгорания, которые он может «забрать» из водяного пара) – 93 – 97%.

Отсюда и появляются цифры КПД конденсационного котла, превышающие 100%. Благодаря высокому КПД такой теплогенератор расходует меньше газа, чем обычный котёл.

Сергей Бугаев

Максимальную эффективность конденсационные котлы обеспечивают, если температура обратной линии теплоносителя меньше 55 °C, а это низкотемпературные системы отопления «тёплый пол», «тёплые стены» или системы с увеличенным количеством секций радиаторов. В обычных высокотемпературных системах котёл будет работать в конденсационном режиме. Только в сильные морозы нам придётся поддерживать высокую температуру теплоносителя, в остальное время, при погодозависимом регулировании, температура теплоносителя будет ниже, и за счёт этого в год мы сэкономим 5-7%.

Максимально возможная (теоретическая) экономия энергии при использовании теплоты конденсации составляет:

• при сгорании природного газа – 11%;
• при сгорании сжиженного газа (пропан-бутан) – 9%;
• при сгорании дизельного топлива (солярки) – 6%.

Устройство основных узлов конденсационного котла

С конструкционной точки зрения конденсационный котел не сильно, но все же отличается от обычного газового. Его основными элементами являются:

• камера сгорания, оснащенная горелкой, системой подачи топлива и вентилятором для нагнетания воздуха;
• теплообменник № 1 (первичный теплообменник);
• камера доохлождения парогазовой смеси до температуры, максимально приближенной к 56-57°C;
• теплообменник № 2 (конденсационный теплообменник);
• резервуар для сбора конденсата;
• дымоход для отведения холодных дымовых газов;
• насос, обеспечивающий циркуляцию воды в системе.

1. Дымоход.2. Расширительный бак.

3. Теплообменные поверхности.4. Модулируемая горелка.

5. Вентилятор горелки.6. Насос.7. Панель управления.

В первичном теплообменнике, сопряженном с камерой сгорания, выделяющиеся газы охлаждаются до температуры, существенно превышающей точку росы (собственно, так и выглядят обычные конвекционные газовые котлы). Затем дымовая смесь принудительно направляется к конденсационному теплообменнику, где происходит ее доохлаждение до температуры ниже точки росы, т. е. ниже 56°C. При этом водяной пар конденсируется на стенках теплообменника, «отдавая последнее». Конденсат собирается в специальном резервуаре, откуда по отводящей трубе стекает в канализацию.

Вода, выполняющая роль теплоносителя, движется в направлении, противоположном движению парогазовой смеси. Холодная вода (обратная вода системы отопления) предварительно подогревается в конденсационном теплообменнике. Затем она поступает в первичный теплообменник, где нагревается до более высокой температуры, заданной пользователем.

Конденсат – увы, не чистая водичка, как полагают многие, а смесь разбавленных неорганических кислот. Концентрация кислот в конденсате невелика, но с учетом того, что температура в системе всегда повышенная, его можно считать агрессивной жидкостью. Именно поэтому при производстве подобных котлов (и в первую очередь конденсационных теплообменников) используют кислотостойкие материалы – нержавеющую сталь или силумин (алюминиево-кремниевый сплав). Теплообменник, как правило, делают литым, поскольку сварные швы являются уязвимым местом – именно там в первую очередь начинается процесс коррозионного разрушения материала.

Конденсироваться пар должен именно на конденсационном теплообменнике. Все, что прошло дальше, в дымоход, с одной стороны, потеряно для отопления, с другой – разрушающе действует на материал дымохода. Именно в силу последней причины дымоход изготавливают из кислотостойкой нержавеющей стали или пластика, а горизонтальным его участкам придают небольшой уклон, чтобы вода, образовавшаяся при конденсации незначительных количеств пара, все же попавших в дымоход, сливалась обратно, в котел

Следует принять во внимание, что дымовые газы, выходящие из конденсатника, сильно охлаждены, и все, что не сконденсировалось в котле, обязательно сконденсируется в дымоходе

В разное время суток от отопительного котла требуется разное количество тепла, регулировать которое можно с помощью горелки. Горелка у конденсационного котла может быть либо модулируемой, т.е. с возможностью плавного изменения мощности в процессе работы, либо немоделируемой – с фиксированной мощностью. В последнем случае котел подстраивается под требования хозяина путем изменения частоты включения горелки. На большинстве современных котлов, предназначенных для отопления частных домов, устанавливают модулируемые горелки.

Итак, вы, надеемся, получили общее представление о том, что такое конденсационный котел, как он устроен и по какому принципу работает. Однако, скорее всего, этих сведений будет недостаточно для того, чтобы понять, а стоит ли лично вам приобретать подобное оборудование. Чтобы помочь вам принять то или иное решение, расскажем обо всех достоинствах и недостатках, плюсах и минусах конденсационного котла, сравнив его с традиционным конвекционным.

Устройство конденсационных котлов

Обычный газовый котел отличается на редкость простой конструкцией. Здесь располагается газовый узел с клапаном, соединенный с горелкой. Над всем этим нависает единственный теплообменник, отвечающий за подогрев теплоносителя до заданной температуры. За поддержку температуры отвечает механическая или электронная система управления. КПД оборудования достигает 90-92%, в зависимости от конструкции выбранного прибора и типа камеры сгорания – модели с закрытыми камерами сжигают топливо более эффективно.

Если одноконтурные газовые котлы устроены просто, то их двухконтурные «коллеги» устроены чуточку сложнее – здесь добавляются вторичный теплообменник (или ставится один битермический) и трехходовой клапан. Все эти узлы отвечают за подготовку горячей воды. Техника отличается неплохим КПД и позволяет избавиться от необходимости покупки дополнительного водонагревателя.

Конденсационные котлы устроены еще сложнее, ведь они отличаются повышенной эффективностью и высоким показателем КПД – он достигает 98%. Здесь используется технология конденсации влаги из выделяющихся продуктов сгорания. Так как в них все еще полно тепла, то их можно отобрать и пустить в систему отопления. Тем самым достигается солидная экономия топлива – в зависимости от модели и условий работы, она составляет до 10%.

Газовые конденсационные котлы включают в себя следующие узлы:

На данный момент конденсационные котлы являются самыми современными и эффективными решениями в области отопительных систем.

• Камера сгорания – открытая или закрытая. Здесь происходит сгорание поступающего топлива. Причем подавляющее большинство конденсационных агрегатов построено на основе закрытых камер, в то время как модели с открытыми камерами – единичные;
• Основной теплообменник – здесь происходит основной отбор тепловой энергии, которую уносит горячий теплоноситель;
• Конденсационный теплообменник – самая важная деталь газового конденсационного котла. Именно здесь происходит конденсация влаги с отдачей тепла в отопительную систему;
• Вторичный (или битермический) теплообменник и трехходовой клапан – эти узлы отвечают за работу контура ГВС;
• Управляющая электроника – отвечает за работу всего установленного на борту оборудования;
• Дренаж – отвечает за отвод конденсата в канализацию.

Конденсационный котел устроен сложнее, чем любой другой конвекционный агрегат. Но именно это позволяет ему по максимуму отбирать тепловую энергию из продуктов сгорания.

Сложность конденсатных котлов напрямую повлияла на их стоимость – они минимум на 30% дороже конвекционных аналогов.

Разновидности автоматики

В зависимости от принципа работы и конструктивных особенностей автоматика для газовых котлов отопления может быть одна из типов:

• Энергозависимая.
• Энергонезависимая.

Энергозависимые приборы автоматики

Данные устройства представляют собой электронные приборы небольшого размера, реагирующие на подачу газа при помощи открытия/закрытия крана. Прибор отличается конструктивной сложностью.

Задачи, которые позволяет решать электронная котловая автоматика:

• Закрывать/открывать кран подачи газа.
• Запускать систему в автоматическом режиме.
• Регулировать мощность горелки, благодаря наличию термодатчика.
• Выключать котел в экстренных случаях или в рамках заданного режима работы.
• Визуальная демонстрация того, как работает агрегат (какой температурный режим поддерживается в комнате, до какой отметки нагрета вода и так далее).

Ввиду постоянного роста потребительских запросов относительно удобства эксплуатации производители современных приборов предлагают ряд дополнительных возможностей:

• Управление и контроль работы оборудования.
• Защита системы отопления от неисправности трехходового клапана.
• Защита системы от замерзания. В данном случае устройство запускает котел при резком падении температуры в помещении.
• Самостоятельная диагностика с целью выявления неисправных запчастей, сбоев в работе конструктивных элементов. Данная опция позволяет избежать поломок, способных вывести котел из строя, а, следовательно, и больших материальных расходов, связанных с капитальным ремонтом или заменой оборудования.

Так электронная автоматика безопасности газовых котлов обеспечивает ровную работу оборудования, когда:

• отсутствую скачки;
• точно соблюдается заданный температурный режим;
• не возникает других проблем во время длительной эксплуатации.

Сегодня на рынке представлен широкий ассортимент автоматики энергозависимого типа. Она может быть как с возможностью программирования, так и без нее. В первом случае вы можете настраивать работу системы в режиме день-ночь или задать разный температурный режим на 1-7 день, учитывая прогноз погоды.

Энергонезависимые приборы

Данный тип автоматического оборудования для управления работой газовых котлов отопления является механическим. И многие потребители отдают предпочтением именно ему.

Основные причины:

• Низкая цена.
• Ручная настройка, отличающая простотой, что позволяет легко управлять прибором далеким от техники людям.
• Автономность устройства, для работы которого не требуется электричества.

Ручная настройка заключается в следующем:

• Каждый прибор оснащен температурной шкалой от минимального значения до максимального показателя. Выбирая нужную отметку на шкале, вы задаете рабочую температуру котлу.
• После запуска агрегата за работу принимается терморегулятор, контролирующий заданный температурный режим путем открывания/закрывания крана подачи газа.

Принцип действия основан на том, что термопара газового котла, которая встроена в теплообменник, оборудована специальным стержнем. Деталь изготавливается из особого материала (сплав железа и никеля — инвар), быстро реагирующего на температурные изменения. В зависимости от увеличения или снижения температуры стержень меняет свои размеры. Деталь прочно соединена с клапаном, который и регулирует подачу газа в горелку.

Но кроме этого сегодняшняя автоматика для газового котла энергонезависимого типа дополнительно оборудуется датчиками тяги и пламени. Они сразу же прекратят подачу топлива, если в дымоходе произойдет резкое падение тяги или в результате снижения давления в трубе.

За работу датчика пламени отвечает специальная тонкая пластина, которая при нормальной работе системы находится в изогнутом состоянии. Так она удерживает клапан в положении «Открыто». Когда пламя уменьшается, пластина выпрямляется, заставляя клапан закрыться. Такой же принцип работы и у датчика тяги.

Мебель, как способ расширения пространства

Какая мебель поможет визуально увеличить пространство, и при этом выполнять все свои функции? Не знаете, что подобрать для маленькой комнаты, чтобы интерьер не стал недостатком?

Обязательно нужно уделить внимание не только самим предметам, но и их расстановке. Что-то можно совсем исключить, заменив на более современный, многофункциональный вариант. Например, массивный комод можно вообще не ставить, а вещи уложить в кровать с ящичками внизу

Все предметы, находящиеся в комнате можно поставить на подвесные полки и так далее

Например, массивный комод можно вообще не ставить, а вещи уложить в кровать с ящичками внизу. Все предметы, находящиеся в комнате можно поставить на подвесные полки и так далее.

Кровать с ящиками заменит громоздкий комод

Шкаф купе станет отличной заменой громоздким собратьям, складываемые столики смогут отлично служить для обеда или проведения свободного времени. Вариантов масса – стоит только правильно подобрать предметы для своего интерьера.

Чтобы расширить пространство можно поставить мебель по всему периметру, а отдельные яркие украшения, расставленные по углам, помогут обмануть зрение.

Расстановка мебели по периметру комнаты

Для малогабаритного жилья отличным вариантом станет стиль хай-тек, предполагающий минимальное количество мебели, глянцевые блестящие поверхности (металл, стекло, хром и так далее) и светлые тона.

Стиль хай-тек отлично подойдет для небольших комнат

Также подумайте и о высоте каждого предмета мебели – лучше сделать этот параметр одинаковым, чтобы не было визуального беспорядка.

Также при выборе шкафов следует отдать предпочтение зеркальным дверцам, ведь, как мы уже выяснили, зеркало поможет добиться правильного расширяющего эффекта. А встроенная модель будет самым оптимальным, но более дорогостоящим вариантом.

Отдайте предпочтение встроенному шкафу с зеркальными дверцами

Выбирайте максимально легкие материалы для мебели, которые не будут перегружать помещение – при выборе стола, стульев, журнального предмета интерьера подойдут пластик или стекло.

Также следует знать, что более высокие предметы следует поставить на заднем плане, а на передний выдвинуть мебель меньших габаритов. Этот прием также позволяет расширить площадь маленькой комнаты.

Важно: в помещениях с минимальным количеством пространства следует использовать только самую необходимую обстановку. К тому же, подбирайте изделия, подходящие по цвету, и не создающие ненужный контраст. Гармония оттенков сделает помещение визуально шире и больше

Гармония оттенков сделает помещение визуально шире и больше.

Для обстановки маленькой комнаты откажитесь от мебели контрастного цвета
