Строительство каркасных домов из металлопрофиля

разноплановые возможности модульных домов

Металлические
модули чаще всего выбирают для местности с агрессивным климатом. Ветровые
порывы, осадки не могут компенсироваться стандартной постройкой обычного дома.
Основания из прочного и долговечного металла защищает внутреннее наполнение
дома от возможных негативных факторов, создавая чувство уединения и
защищенности.

Чтобы
не терять связь с природным окружением, архитекторы сделали привлекательный
маневр, используя сплошное остекление фронтального фасада с северной стороны.
Тыльная сторона выполнена в облицовке деревянными досками. Гармонично смотрится
цветовая гамма отделочных материалов, ведь деревянные брусья имеют
неестественный зеленоватый оттенок. Тем самым экстерьер сливается с ландшафтом,
маскируясь под красоту окружающей местности.

В
условиях жесткой модуляции у владельцев такого убежища нет много вариантов по
планировке. В угловой части расположены спальня и ванная, а центральная секция
отведена под небольшую кухню и гостиную. Благодаря компактности распределения
жилого пространства и выбора мебели, жильцы могут свободно перемещаться по
комнате.

Дополнительным
плюсом является наличие балкона с деревянным напольным покрытием.
Минималистический стиль дизайна выдержан внутри и снаружи постройки.
Черно-коричневая гамма интерьера плавно переходит в наружную часть в виде
металлических перил, натуральной фактуры дерева. Прямые линии сооружения
становятся аллегорией к природному окружению, дополняя ее изогнутые формы и
постоянные переплеты растений, деревьев, возвышенностей.

Бесспорным
остается тот факт, что металлический модульный дом – современное,
практичное, рациональное решение организации жилого пространства. Дизайнеры
только усиливают популярность такого жилья, представляя различные интерпретации
оформления интерьера и экстерьера.

Architects	Bruno Zaitter arquiteto
Photo	Sergio Mendonça Jr.

Технология возведения

При выполнении работ своими руками важно действовать поэтапно. Начинают рассмотрение вопроса с разработки проектной документации

Проектная стадия

Все конструкции каркаса изготавливаются на одном заводе по заранее заказанным размерам. Даже если планируется выполнение строительных работ своими руками, при проектировании потребуется помощь специалиста. Здесь у будущего владельца есть три варианта, которые отличаются по стоимости:

Вариант полной сборки дома на стальном каркасе (технология ЛСТК)

• выбрать из готовых проектов и заказать на заводе все необходимые для сборки элементы (самый дешевый);
• выбрать готовый проект и внести в него небольшие изменения (оптимальный);
• заказать разработку индивидуального проекта (самый дорогой).

Обычно в проект предусматривает следующий состав:

• планы этажей, кровли;
• фасады здания;
• 3-D модель дома (не всегда);
• необходимые чертежи и узлы для элементов каркаса.

Возведение фундамента

Мелкозаглубленный ленточный фундамент

Свайно-ростверковый фундамент

Первый тип позволяет ставить на фундаменты 1-2 этажные дома из легких материалов при хороших характеристиках грунта. Второй вариант подойдет для пучинистых грунтов с не очень хорошими прочностными характеристиками.

Сборка каркаса

С завода детали каркаса из ЛСТК поступают пронумерованными и отдельно упакованными. Это существенно упрощает процесс сборки своими руками. В комплекте имеются:

• вертикальные и горизонтальные профили каркаса с необходимыми отверстиями для инженерных коммуникаций;
• комплект креплений.

Детали поступают необходимой длины, ничего не нужно обрезать или подгонять. Процесс сборки своими руками напоминает детский конструктор. Нужно лишь пользоваться инструкцией производителя, устанавливать профили в проектное положение и закреплять предложенными соединительными элементами. На этом этапе сложностей возникнуть не должно, если действовать по инструкции и внимательно проверять маркировку элементов.

Утепление и ограждающие конструкции

Завершающим этапом сборки коробки здания станет обшивка каркаса. Работы здесь выполняются по той же технологии, что и для деревянных каркасных домов. Варианты обшивки:

1. Сборка конструкций своими руками. Наружная сторона металлокаркаса при этом обшивается профлистом или стекломагниевим листом, между стойками закладывается утеплитель. В качестве теплоизоляции можно использовать минеральную вату или экструдированный пенополистирол. При ограниченности бюджета можно рассмотреть более дешевый вариант – пенопласт. При использовании пенопласта или минеральной ваты потребуется укладка пароизоляции с внутренней стороны и гидроизоляции с наружной. Изнутри обшивку можно сделать гипсокартоном. Наружная отделка закрепляется на профлист.
2. Сэндвич-панели. Изготавливаются на заводе, там же их можно покрасить в нужный цвет. Упрощают и ускоряют процесс сборки. К достоинствам относят: устойчивость к агрессивным воздействиям внешней среды, к высоким температурам и возгоранию, высокие теплоизоляционные характеристики, экологичность и безопасность для человека. Еще одним плюсом станет то, что панели одновременно выполняют роль утепления и наружной отделки, снижая затраты на работы.
3. Теплоблоки. Современный материал, который представляет собой “кирпичики”, включающие в себя слой пористого керамзитного бетона, слой пенополистирола (пенопласта) марки 25 и облицовочный слой керамзитного бетона. Облицовка изготавливается из материала повышенной плотности и готова к окраске. Плюс технологии – одновременное создание теплозащиты и ограждающей конструкции. Швы кладки принимаются не более 5 мм. Обычный кладочный раствор для кирпича не может обеспечить выполнение этого требования, поэтому применяют специальные растворы или клей. Через каждые 4 ряда блоков требуется армирование для повышения прочности.

Сборка конструкций металлокаркасного дома своими руками.

Сэндвич-панель для наружной стены

Теплоблоки для металлокаркасного дома

Армирование выполняют в горизонтальных швах сетками из проволочной арматуры. Диаметр проволоки – 3мм.

Внимательное отношение к работе на каждом ее этапе позволит построить надежный дом, который прослужит много лет.

Источник

Монтаж начинается с прочной подошвы

Металлическая каркасная конструкция частного дома

Главными несущими и опорными элементами каркаса является нижняя обвязка – платформа и стойки. В зависимости от их расположения, различают виды каркасов:

• с неразрезными стойками;
• рамный с перекрытием;
• стоечно-балочный;
• каркасно-стоечный;
• смешанный.

Общим элементом является обвязка из металлического профиля большего сечения нижней части каркаса. В основном именно она и ложится на фундамент. Исключение составляет каркасно-стоечная конструкция, когда несущие вертикальные стойки внизу переходят в сваи или упираются на них. Такой каркас стараются сделать на заболоченных и заливных грунтах. Между почвой и полом остается промежуток для проветривания. Вода свободно стекает между металлическими опорами, не заливая дом.

Простая в исполнении металлическая конструкция, когда каркас делается со сплошными по высоте, не разрезанными стойками. На уровне перекрытия в него врезаются вертикальные балки обвязки. Сделать самостоятельно такой каркас под дом проще остальных. Но он имеет ряд ограничений:

• строение имеет только прямоугольную форму;
• высота дома может быть в «полтора этажа», точнее полноценный по высоте первый уровень и жилой чердак.

Канадская технология сборки домов из готовых поддонов получила широкое распространение. Удобно сделать и зашить металлические рамы отдельно, затем поднять и соединить их. Несущими являются не только каркас, но и наружная обшивка стен. Она часто выполняется из прочных плит ЛСП, МДФ, ГКЛ и фанеры. Сразу после сборки дома можно приступать к отделке стен. Время монтажа металлического из профиля каркаса и его обшивка сокращается до 4 – 6 дней. Внутри для обшивки чаще всего используется вагонка.

Недостаток всех конструкций в отсутствии цокольного этажа. Подвал под домом можно сделать, если металлический профиль каркаса крепится на ленточный фундамент. Стенки помещений выкладываются отдельно, а не используется кладка цоколя.

Каркас из металлического профиля соединяется:

• сваркой;
• болтами и крабами под них;
• заклепками.

Сварку может сделать только опытный сварщик, прошедший аттестацию на этот вид работ. В противном случае рядом со швом соединение в скором времени может разрушиться. Таким способом чаще скрепляют несущие металлические балки. Остальной каркас можно присоединить к ним с помощью крабов и скрутить болтами.

Заклепки прочно удерживают конструкцию в сейсмических зонах. Они позволяют каркасу слегка деформироваться под изменяющимися нагрузками и благодаря этому оставаться целым во время землетрясений и вибраций.

Особенности

Металлокаркасные сооружения, изначально применяемые для возведения складских и торговых объектов, сегодня находят применение в частном домостроении. Основу каркасного дома из металлопрофиля составляют легкие, но прочные конструкции из оцинкованной стали. Толщина профилей рассчитывается индивидуально для каждого участка объекта и зависит от испытываемых нагрузок. Стальные профили обеспечивают строению необходимую прочность, цинковое покрытие выступает антикоррозийной защитой, гарантируя долговечность конструкции. В целях повышения надежности профили дополняют специальными ребрами жесткости.

Профили могут иметь сечение в виде различных латинских букв (C, S и Z). Каждый из них применяется на том или ином участке строительства. Например, основание выкладывают с использованием C и U профилей, соединенных винтами-саморезами. Шаг каркаса определяется шириной используемых утеплителей и панелей для обшивки. В среднем он составляет 60-100 см. Профили имеют перфорацию, благодаря чему решается проблема вентиляции, повышаются теплоизоляционные характеристики объекта.

Их собирают по принципу детского конструктора, сам процесс строительства не предполагает использования спецтехники (разве что, для создания фундамента). Имея минимальные строительные навыки, можно своими руками с небольшим количеством помощников (2-3 человека) собрать дом. За счет незначительной толщины стен каркасного дома (в среднем 25-30 см) удается получить большую полезную площадь, чем при использовании стандартных технологий (дома из бруса, кирпича, блоков).

На первый взгляд кажется, что каркасные металлопрофильные дома смотрятся непривлекательно и однообразно. Однако это совершенно не так, ведь за счет легкости конструкции и возможности придавать ей различную конфигурацию удается создавать необычные по своей форме объекты. Особенности строения позволяют использовать для отделки наружных стен большинство современных навесных материалов, которые при необходимости можно менять. По желанию фасад металлопрофильного каркасного дома может имитировать каменные и деревянные поверхности, кирпичную кладку.

Облицовку можно проводить сразу после возведения объекта, поскольку каркас на основе металлопрофиля не дает усадки. Преимуществом является и высокая скорость работ. Обычно дом для небольшой семьи можно построить за 2-4 месяца. При этом большая часть времени уйдет на подготовку фундамента и выжидание, пока залитый бетон наберет необходимую прочность. Среди обывателей бытует ошибочное мнение о неустойчивости каркасных домов. Однако такая конструкция выдерживает значительные ветровые нагрузки и даже способна выстоять в период сейсмической активности (ее стойкость до 9 баллов по шкале Рихтера).

Еще один «миф» о каркасных домах связан с его способностью притягивания электричества. С этой точки зрения каркасные объекты совершенно безопасны – все металлические элементы имеют заземление. Помимо этого наружные и внутренние стальные части обрабатывают диэлектриками. Из недостатков можно выделить высокую теплопроводность материала. Поэтому без качественного утепления и защиты металла от паров влаги не обойтись.

Применение эковаты или минераловатных утеплителей, как и монтаж теплых облицовочных панелей, позволяет оптимизировать теплоэффективность каркасного дома, предупреждает образование мостиков холода. Каркасные дома на основе металлопрофиля не могут похвастаться долговечностью. Срок их службы составляет 30-50 лет. Хотя справедливо, что и ремонт подобных сооружений достаточно прост, не требует больших капиталовложений.

Сам по себе металлопрофиль характеризуется огнестойкостью. Однако материал изнутри и снаружи обшивается множеством синтетических утеплителей, пароизоляторов, отделочных материалов. Это может значительно снизить пожарную безопасность каркасного дома. Стоимость строительства каркасного дома гораздо ниже цен на возведения кирпичного, деревянного и даже блочного аналога.

Это обусловлено меньшим объемом требуемого материала, возможностью использования облегченного фундамента, отсутствием привлечения спецтехники и профессиональных строителей. Каркасный дом может быть изготовлен по индивидуальному или типовому проекту. Конечно, первый вариант будет дороже, но позволит создать эксклюзивное жилье, соответствующее всем требованиям своего владельца.

Проекты и стоимость домов

Стоимость каркасного дома из металла включает в себя расход на

• материалы;

• проект;

• монтажные работы.

Можно немного снизить стоимость готового дома, заказав стандартную сборку здания. Сама цена на жилье не сильно отличается от аналогичного из дерева или кирпича. Двухэтажный коттедж из сэндвич панелей, с размерами 7х10 метров будет стоить около 1,7 млн. рублей. Впрочем, цена зависит от комплектации дома. Если заказывать только теплый контур, то стоимость «коробки» составит около 1,32 млн. руб. Дом с черновой отделкой стоит около 1,75 млн. руб.

Проекты домов из металлокаркаса отличаются разнообразием:

Дом из металлокаркаса в стиле фахверк

Небольшой дом из металлического каркаса с мансардным этажом, общей площадью 72 м. кв, предназначен для проживания семьи с детьми. Дом удобен в пользовании, с достаточным количеством жилых комнат. В строительстве используется черный металл для изготовления несущих конструкций и оцинкованный термопрофиль для стеновых панелей. Соединяются элементы конструкции дома с помощью самонарезающих винтов.

Коттедж возводится без применения спецтехники.

Дом из металлокаркаса «под фахверк»Источник makebestphoto.ru

Планировка коттеджа из металлокаркаса «под фахверк»Источник www.cottage.ru

Одноэтажный дом из металлокаркаса с гаражом

Выполнен из металлических конструкций, которые выдерживают необходимые нагрузки. Внешняя отделка – декоративная штукатурка. Возможны варианты отделки – кирпич или сайдинг. Тип крыши – металлические балки, покрытие кровли – металлочерепица.

Дом из металлокаркаса с гаражомИсточник yandex.ru

Классический дом с мансардой

Достаточно часто покупатели предпочитают проекты двухэтажных домов или коттеджей с жилой мансардой. Ограничений в конструкции нет – проект можно выбрать с гаражом, балконом и другими пристройками.

Двухэтажный дом с крышей мансардного типаИсточник uacg.bg

Двухэтажный дом с верандой и балкономИсточник pinterest.com

Расчеты основных параметров лестницы

Высота межэтажной лестницы рассчитывается от пола первого этажа до пола второго этажа. Для правильного расчета необходимо учитывать межэтажные перекрытия. Чтобы узнать, сколько ступеней необходимо сделать, нужно расстояние между этажами разделить на высоту ступенек. Учитывают целое число, остаток нивелируется высотой нижней ступеньки. Она может быть чуть ниже или выше остальных.

Количество ступеней и их ширина в лестничных маршах первого, второго и последующих этажей должны быть одинаковыми, это значительно снижает вероятность травматизма. Ширина конструкции – не менее 90 см, если в доме большое количество жильцов, то ширина марша должна быть такой, чтобы на ней могли разойтись 2 взрослых человека средней комплекции.

Угол наклона не должен превышать 40°, более крутые лестницы неудобны при эксплуатации, а количество ступеней на каждом пролете составляет до 16 штук.

Высота ступеней может колебаться в диапазоне от 130 до 170 мм. Ширина проступи (горизонтальная площадка ступени, на которую встает нога при подъеме по лестнице) рассчитывается так, чтобы на ней полностью умещалась стопа взрослого человека: от 280 до 350 мм. Эти параметры нужно знать при расчете любой лестницы. Размер и конфигурация лестничных площадок зависит от конструктивных особенностей лестницы. Конструкция состоит из нескольких элементов:

• лестничные косоуры или тетива – это несущие опорные балки ступеней;
• проступь – это горизонтальное основание ступени, на которое ставится нога;
• подступенок у лестницы – это высота между соседними проступями;
• балясины лестницы – невысокие столбики, поддерживающие перила лестниц;
• подперильник – это планка, к которой крепятся балясины, подперильник является скрытым элементом и закрывается перилами.

Особенности сборки домов из металлопрофиля

Технология ЛСТК была разработана в прошлом веке. Металлические каркасы строятся из профиля, имеющего прорези. Это позволяют избегать возникновения мостиков холода внутри. Задачи теплоизоляции и изоляции звука можно решить при помощи современных утеплителей.

В сооружениях с металлическим каркасом особенное значение уделяют монтажу слоя для паро-, гидро- и теплоизоляции. Это обусловлено тем, что в них точка росы располагается внутри дома. По этой причине необходимо также грамотно сделать защиту от ветра. Более того, необходимо сделать так, чтобы между слоем внешней гидроизоляции и утеплителем находилась система проветривания. Её можно сделать своими руками. Это будет способствовать быстрому выводу влаги. В домах такого типа необходима организации грамотной электрозащиты.

Раньше вызывало сомнение использование металла в качестве каркаса. Это происходило из-за его повышенной теплопроводности. Эта проблема была решена использованием оцинкованных металлических профилей с перфорацией. Отверстия заполняются утеплителем, что позволяет снизить уровень теплопроводности. На этот показатель также оказывает влияние толщина стенок. Поэтому отзывы у таких домов касаются вопросов утепления.

Преимущества металлических каркасных конструкций домов

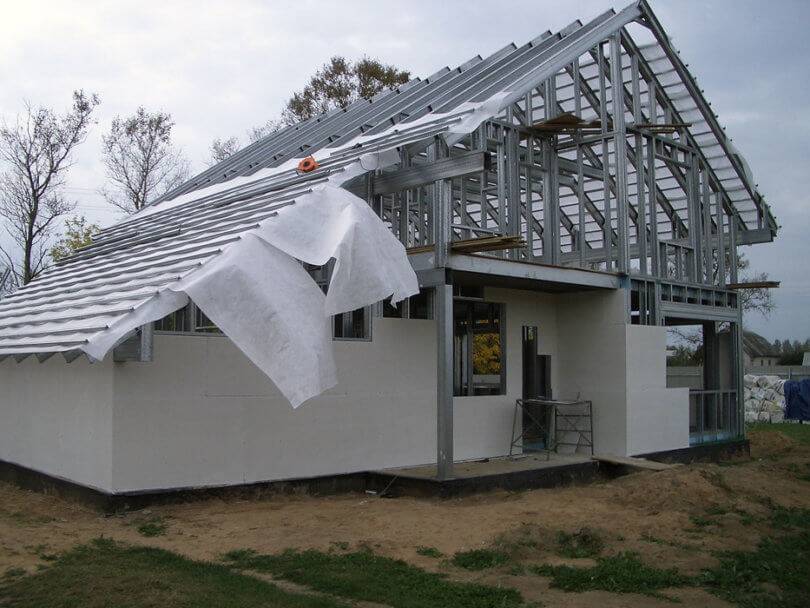

Дом с использованием металлической каркасной конструкции

Строительство кирпичного дома с его усадкой фундамента, застыванием раствора и высыханием материалов, занимает 2-3 года. Необходимо делать ленточный фундамент и ждать после заливки несколько месяцев, чтобы прекратилась деформация, снялись внутренние напряжения. Ускорение ведет к возникновению перекосов, трещин, сокращению срока службы стен.

Положительный момент кирпичного и деревянного дома в его привычности и предсказуемости. Все желающие знают, из чего состоит дом, как выкладывать стены и крепить крышу. Каркасный дом кажется легким, ненадежным. Его, словно домик Элли, может унести ветром. Ведь в Америке часто сообщают о разрушении домов во время циклона.

На самом деле металлический каркасный дом способен противостоять напору стихии и имеет преимущества перед классическими зданиями.

1. Тепло сохраняет лучше кирпичного или каменного.
2. Металлический каркас и обшивка прочнее деревянного сруба.
3. Изготовление здания в 2 этажа занимает пару недель, и проводится в любую погоду, даже мороз. Исключение составляет сильный дождь. От него сыреет утеплитель и рабочим неприятно работать. Нельзя пользоваться электроинструментом.
4. Стоимость материалов и монтажных работ значительно дешевле.
5. В доме из профиля легко сделать перепланировку и пристройку.
6. Работы на высоте проводятся без подъемных кранов.
7. Малый вес стен позволяет ставить здание на легкий свайный или опорно-столбчатый фундамент, расположить дом на склоне и любом грунте.
8. Демонтаж и монтаж каркаса можно сделать за несколько дней. При желании легко перевезти строение в другое место.
9. Если ураган разрушит строение, то дом из профиля значительно легче восстанавливать. Каркас выдерживает нагрузки. Достаточно сделать новую обшивку. Демонтировать не надо.

Первые каркасные дома начали строить в Америке. Некоторые сохранились на холодной Аляске со времен Золотой лихорадки до наших дней. В скупой на дожди Австралии оценили легкость строительства, быстрый монтаж каркаса из металлического проката и возможность использования для обшивки простых материалов, имеющихся рядом. В засушливый период дом из профиля сохраняет внутри прохладу.

Меры по усилению каркаса и повышению шумоизоляции

Стоит отметить, что простая обрешетка не имеет достаточной жесткости. Поэтому, если необходимо, то нужно придать ей усиление. Обычно это нужно в помещениях, где на стенах будут размещаться предметы мебели.

Самые простые способы:

• Вместо СП и НП по 50 мм – берут на 75 или 100 мм.
• Уменьшают шаг между стойками.
• Вертикальные элементы устанавливают попарно.
• Используют закладные в виде деревянного бруса.

Усиление металлического каркаса с помощью горизонтальных стяжек из бруса

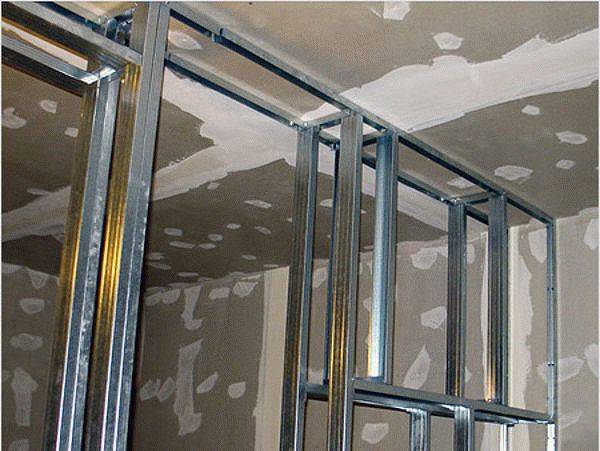

Также уделяют внимание и шумоизоляции. Дело в том, что полый каркас дает значительный звуковой эффект

1. В каркас укладывают минеральную вату. Поэтому сразу определяются с шагом вертикальных стоек и перемычек.
2. При создании перегородок – делают двухсторонний каркас. Тогда каждая плита ГКЛ крепится к своей стороне обрешетки.

Двухсторонний каркас

Любые работы требуют внимательности, даже если и кажется, что сделать каркас под гипсокартон – очень просто.
