Особенности строительства
Каркасно-рамные и каркасно-щитовые дома возводятся по схожей методике. Разница, как мы уже говорили, заключается в степени готовности облицовки. В первом случае готовый каркас обшивают «по месту» прямо на площадке. Во втором варианте на него крепят щиты, собранные на заводе.
Фундамент для «каркасника» можно выбрать любой: столбчатый, свайный или ленточный. Однако, выгоднее использовать столбы или сваи, поскольку небольшой вес здания позволяет разумно сэкономить на бетоне и арматуре.
Заглубив столбы или сваи ниже точки промерзания грунта, по их оголовкам заливают бетонный пояс-ростверк. На нем монтируют опорную раму из бруса. Для крепления используют анкерные болты, замоноличенные в бетоне.
Рис. 1 Узел крепления опорного бруса к фундаменту
После этого приступают к установке стоек, крепя их к обвязочному брусу одним из трех способов (см. рис.2)
Рис.2 Варианты крепления стоек
Сначала выставляют угловые стойки каркаса, а затем рядовые. Для фиксирования в вертикальном положении каждую стойку закрепляют временными укосами. Шаг стоек выбирают таким, чтобы между ними поместился лист утеплителя (50-60 см).
Верхний обвязочный брус – основу междуэтажного перекрытия фиксируют к стойкам с помощью врубок или стальных уголков.
Каркасный дом для постоянного проживания будет прочным, если все несущие стойки укреплены постоянными укосами. Эту операцию проводят, проверив правильность геометрии собранных рам.
Следующий этап – монтаж балок перекрытия на верхний обвязочный брус. Сделать это можно с помощью мощных стальных уголков.
Собрав несущую основу, выполняют утепление стен каркасного дома и их обшивку. Между стойками закладывают полужесткую плиту из минваты или используют целлюлозную эковату. Для эковаты установка пароизоляции в стене не требуется, а вот для минваты эта операция является обязательной.
Толщина стенового утеплителя должна быть не менее 15 см. Такой же следует выбрать и ширину стоек каркаса (при толщине 8-10 см).
Параллельно с укладкой утеплителя делают внутреннюю и наружную обшивку. Для наружной облицовки можно использовать блокхаус или цементно-стружечные плиты (ЦМЛ).
Если вы решили снаружи отделать дом OSB или виниловым сайдингом, то не забудьте оставить между обшивкой и минватой воздушный зазор (3-5 см), чтобы водяной пар уходил в атмосферу и не конденсировался в утеплителе.
Если вас убедили в превосходных качествах пенопласта, учтите, что в этом случае придется позаботиться о дополнительной вентиляции. Этот материал не пропускает водяной пар, поэтому без принудительного воздухообмена в помещениях будет душно.

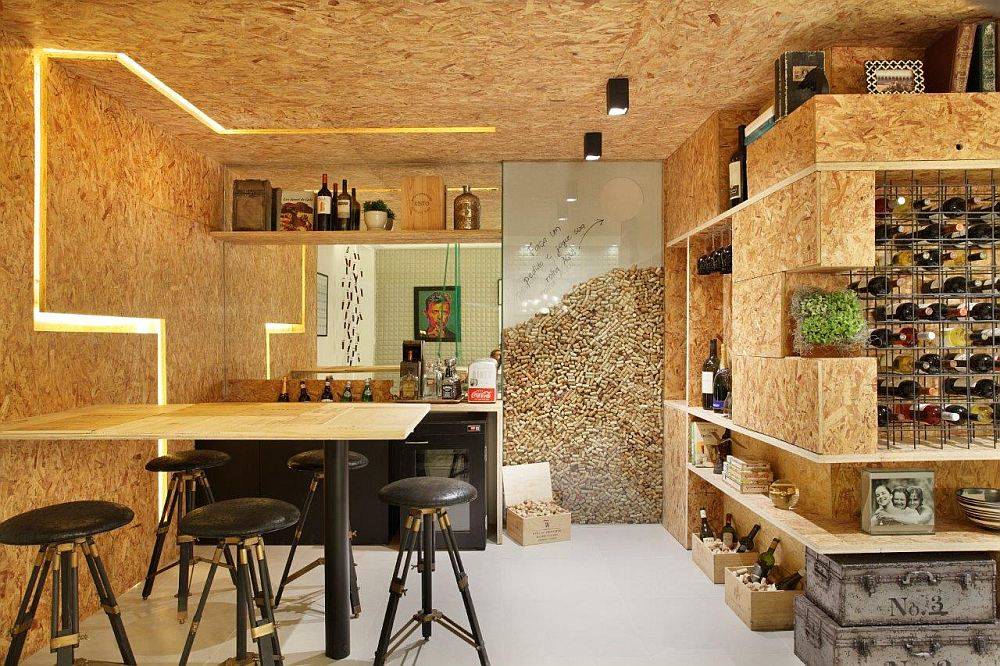

Изнутри каркас лучше облицевать экологичным материалом (древесиной или гипсокартоном)
Если для внутренней отделки решено использовать плиту OSB, то обратите внимание на класс ее эмиссии. Он должен быть E0 или Е1
Если в паспорте материала указан более высокий класс — Е2, то его не следует применять из-за повышенного испарения формальдегида.
Какова стоимость щитового дома
Стоимость определяется сложностью и дороговизной типового проекта каркасного дома. Индивидуальное решение обходится значительно дороже. Различные фирмы предлагают свои типовые проекты, которые отличаются по сложности и стоимости.
В среднем, один квадратный метр одноэтажного каркасного дома размерами до 100 кв. м будет стоить порядка 7 тыс. рублей, если строить в Подмосковье. Для дома большей площади цена вырастет на 500-1000 рублей за каждый кв. м.
Если в доме планируется обустройство мансардного этажа, общая стоимость может оказаться дешевле, чем для классического двухэтажного варианта. Тогда квадратный метр будет стоить до 6 тыс. рублей.
Стандартный каркасно-щитовой дом имеет следующую комплектацию:
- фундамент (в стоимость входит его заливка);
- обвязка из деревянных брусьев;
- обшивка плитами ОСБ;
- утепление минеральной ватой.
За дополнительные деньги можно заказать чистовые отделочные работы внутри помещений, обустройство веранды и установку межкомнатных перегородок.
Таким образом, хороший щитовой дом в Подмосковье под ключ обойдется в 500 тыс. рублей минимум, в среднем – до миллиона. В сравнении с другими технологиями, эта более бюджетная. Преимущество щитовых домов в том, что они одинаково актуальны как Подмосковья, так и для регионов с другим климатом.
Плюсы и минусы
Достоинства каркаса из ЛСТК:
- Заглубленный фундамент на 1,5…2 м может не потребоваться. Подойдет основание мелкого заложения или буронабивные сваи, для них будет актуальная система обогрева «теплый пол».
- Сам каркас для строения 150…200 кв. м можно собрать за 2 – 3 недели бригадой из 3 – 4 человек.
- Устойчивый к вибрациям, толчкам. Каркас обладает некой амортизацией, что делает его сейсмоустойчивым.
- Долговечность (срок службы 100 лет). Металл, несомненно, долговечнее дерева. Даже в морском климате срок службы не уменьшается, так как профиль с увеличенным защитным покрытием, защищенный слоями изоляции.
- Не страшны плесень, грибок, вредители.
- Универсальность. Намного проще можно создавать любые проекты и архитектуру: профиль нарезается под любые конструкции.
- Простота сборки, минимум трудозатрат, простота инструментов, отсутствие тяжелой техники. По этому параметру у ЛСТК пальма первенства. Дома популярные в США, где много пользователей отдают предпочтение практичности: дешевым, быстровозводимым конструкциям.
Собираются как конструктор, профили легкие – достаточно совместить их по чертежу и соединить крепежами. Понадобится минимум измерений, действий по подгонке, кривизна почти исключена самим принципом сборки. По перечисленным причинам экономия значительная, комфорт стройки значительный.
Этот факт решающий, если надо быстро создать жилье в минимальные сроки в труднодоступных местностях или при ограниченных возможностях.
- Можно не консервировать на зиму не до конца собранную раму на любом этапе – просто оставить так как есть до весны без какого-либо укрытия, обработки.
- Стены легкие, но это не понижает их выдающуюся эффективность. Особыми преимуществами обладают конструкции с вентилируемым фасадом, который рекомендован для жилья. Панель в 150 мм заменяет 1 м кирпичного массива. Создается «термос». Такое закрытое помещение хранит тепло 2 – 3 суток без отопления.
- Многовариантность отделки для фасада, систем внешней облицовки. Упрощенно это выглядит так (начиная от сооружения): сэндвич наружной стены – зазор – внешний экран. Утеплитель проветривается, происходит санация воздуха изнутри помещения.
Экономия в том, что отсутствует необходимость в дорогих стройматерилах под отделку. Достаточно будет вагонки, декоративной кирпичной кладки или винилсайдинга с комбинацией из деталей из камня.
- Идеальная точность стен.
- Свободная планировка внутри.
- Экологичность стали.
Недостатки:
- Дом образует герметичную капсулу, поэтому вентиляция должна быть хорошо продуманной. Лучшее решение проблемы – вентилируемые фасады, кровли, штольни, камины, применение дышащих окон, климат-контроль.
- Необходимость тщательно укладывать теплоизоляцию, в том числе, чтобы минимизировать мостики холода. Это же касается и иных защитных материалов.
- Сложно найти квалифицированных сборщиков каркасов.
- Для встраиваемой мебели нужно предусмотреть место изначально, так как она из-за большого веса должна крепиться на каркасе, а не на обшивке.
- Отсутствие отечественных норм проектирования.
- Создается психологическое ощущение пустоты, картонного домика.
Развенчание мифов:
- «Картонный домик», «стену можно пробить кулаком». Утверждения полностью ошибочное. Профили зачастую шириной как брус. Стены, конечно же, менее прочные по выдерживанию прямого удара, но каркас ЛСТК – это в намного большей мере взаимосвязанная цельная структура, которая целиком берет участие в распределении нагрузки, поэтому в конечном итоге сейсмоустойчивость выше, чем у деревянных каркасников.
- «Это все химия, не экологичное». Пленки, утеплитель выделяют не больше вредных веществ (а даже меньше), чем пластмассовые корпусы бытовой техники в доме или виниловый/ламинатный пол. Сталь полностью экологичная.
- Низкое сохранение тепла, отсутствие шумоизоляции – как мы уже сказали, эту проблему полностью ликвидируют изоляционные материалы.

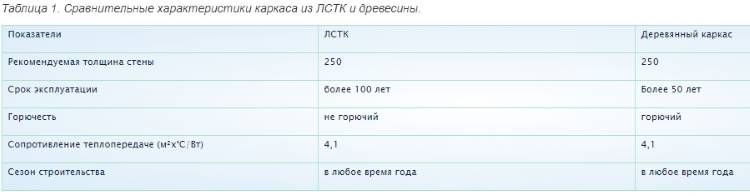

Считается, что главным минусом каркасника из ЛСТК является низкая теплоизолирующая эффективность, мостики холода. Это справедливо только по отношению к объектам из простой профтрубы, без утепления. Жилье обычно все делается из термпрофиля с надежной изоляцией, что решает проблему полностью.
Недостаток лишь в том, что теплоэффективность зависит не только от типа защитного материала, способа укладки, но и от качества ветро-, гидро- и пароизоляции. То есть к указанной части работы надо приложить больше усилий.
Что такое здание из металлопрофиля?
Металлопрофиль (ЛСТК) для каркасных быстровозводимых домов применялся в России когда-то больше для производственных, хозяйственных, технических построек.
В частном домостроении встречался редко, так как затраты на обогрев жилья превышали обычные суммы – металл обладает большой теплопроводимостью. Но по мере развития технологий и более близкого знакомства с данным типом каркасников ситуация заметно изменилась.
Принцип дома на стальных ограждающих конструкциях стандартный: сооружение собирается на несущем пустотном каркасе из скрепляемых между собой профилей. Образуется цельная крепкая, устойчивая структура, на которую крепятся основные стеновые материалы со слоями утеплителя, гидроизоляции.
Жилье из стальных профилей чрезвычайно распространенное в США и Японии из-за малых затрат труда, отсутствия потребности в сложном оборудовании, спецтехнике.
№2. Проект «Дом с мансардой»
Дом, построенный по данному проекту, будут иметь общую площадь 118 м2. Размеры и особенности планировки делают его идеальным решением для небольшой семьи. На первом этаже располагаются просторные гостиная и кухня, это отдельные помещения. Фишка проекта заключается в том, что из гостиной предусмотрен выход на уютную и достаточно вместительную террасу, где можно будет организовывать семейные посиделки и обеды на свежем воздухе. Также на первом этаже располагается небольшой холл и совмещенный санузел.
Второй этаж – это сугубо спальная зона. Тут расположены две спальни приличной площади, из одной есть выход на большой балкон (его площадь равняется площади террасы, которая под ним и расположена). Огромный плюс проекта – на втором этаже есть свой санузел, так что спускаться вниз не придется. Высота потолков на первом этаже – 2,4 м. Такую же высоту в самой высокой точке получил мансардный этаж, но из-за наклона потолка в отдельных частях комнат второго этажа высота составляет 1,4 м, но грамотный дизайн способен нивелировать эту проблему.
Модульные дома — строительство за несколько дней
Строительство домов из крупных модулей, полностью произведенных на заводе, — популярный европейский способ, постепенно приживающийся в российских реалиях. Дома по этой технологии проектируют по принципу «конструктора», объединяя для строительства одного здания несколько модулей помещений и крыши.
Изготовление модулей в заводских условиях
На заводе собирают каркас модуля, утепляют его, устанавливают окна и двери, делают наружную облицовку и внутреннюю отделку. Стены делают так же, как при каркасном способе строительства: слой утеплителя между двумя панелями, мембраны, наружная и внутренняя обшивка. Различие в том, что все эти слои делают на заводе, внутри сразу прокладывают провода и трубы для санузла, а крышу выделяют в отдельный модуль.
Модули имеют стандартные размеры и стыкуются как детали конструктора. При проектировании учитывают допустимые габаритные размеры для перевозки. По России: ширина – 2,5 м, а длина элементов рассчитывается с учетом применяемого для перевозки транспорта. При заказе производители предоставляют возможность выбора проекта и отделки. Возможны: имитация бруса, вагонка, сайдинг и другие современные материалы.

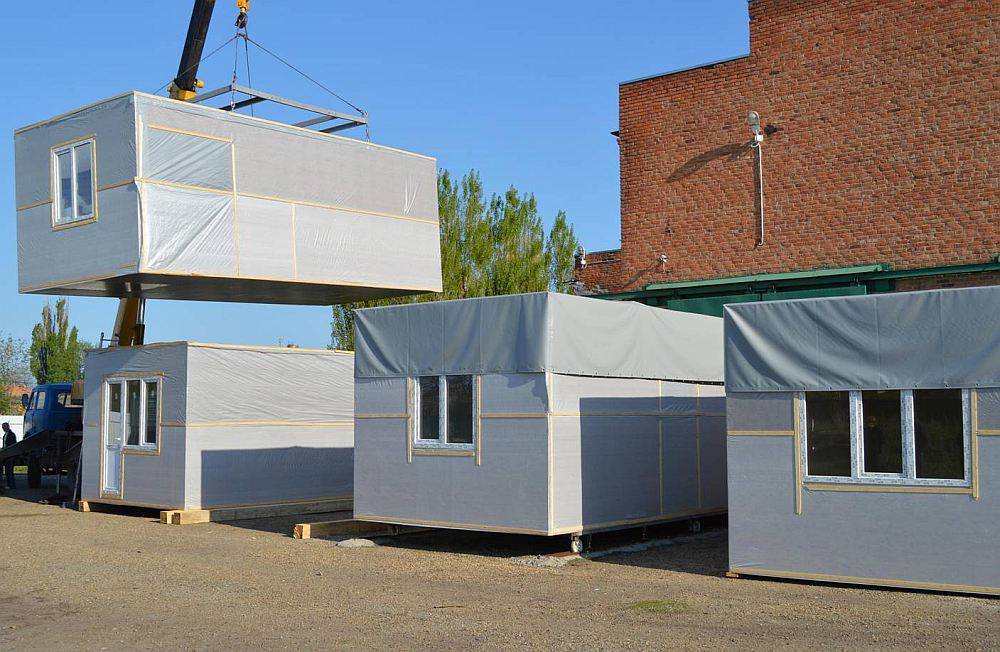

Доставка и монтаж дома
Для транспортировки нужна тяжелая техника и подъемный кран. Строение обычно устанавливают на свайно-винтовой фундамент, который можно делать в любое время года и при любом рельефе грунта. Для монтажа такого фундамента достаточно двух-трех дней.
Сборка модульного каркасного дома занимает 1-2 дня, основное время уходит на заделывание стыков между модулями, чтобы избежать теплопотерь. Электрические провода, выходящие из соседних модулей, соединяют и закрывают распаечными коробками места соединения. После сборки остаются только мелкие работы по внутренней отделке и установка сантехники.
Достоинства и недостатки модульных домов
Достоинства:
- скорость сборки — несколько дней;
- независимость от погоды и сезона;
- наличие финишной отделки;
- возможность перевозки дома на новое место: модули разделяют, перевозят и снова собирают, только фундамент делают заново;
- энергоэффективность дома позволяет экономить на отоплении.
Недостатки:
- тяжелая техника проедет далеко не в каждый населенный пункт из-за плохих дорог;
- заказчик не может контролировать производство домокомплекта на заводе. А если допущена ошибка, например, в стене есть пустоты, это чревато большими теплопотерями и дискомфортом;
- срок эксплуатации — примерно 50 лет, а поскольку технология применяется не так давно, нет проверенных данных по сроку службы.
Каркасно-панельные дома — перспективная технология. Если у вас нет времени на долгое строительство и желания вникать в технологические тонкости, а дом нужен быстро — этот метод подходит идеально. Быстровозводимые дома универсальны: их используют для постоянного проживания и летних дач, в качестве гостевого дома или как временный вариант до строительства более основательного жилья.
Выбор ОСП в зависимости от типа покрытия
В продаже есть как обычные панели, так и с ламинированной поверхностью. Последние приобретают для сооружения многократной опалубки. Кроме того, можно приобрести двусторонние лакированные плиты для декоративного использования.
ОСП в каркасных домах панели используются даже в качестве замены напольных покрытий. Для этого в них устанавливают специальные соединительные элементы – пазы и торцевые гребни.
Многие собственники домов покупают ОСП панели для полов, поскольку это более бюджетный и удобный вариант. По словам строителей, такие полы имеют следующие преимущества:
- За счет особенностей склеивания древесных щепок и стружки материал становится более жестким, поэтому она лучше переносит любые нагрузки.
- Благодаря тому, что все плиты производятся конвейерным методом, у них идеально точные размеры, в том числе, толщина. Их удобнее монтировать, в отличие от многих других материалов.
- У панелей минимальный вес, они удобные в транспортировке и не создают проблем при хранении. Поэтому с их использованием оперативность строительства дома возрастает.
- Отличная теплоизоляция. Холодные полы никому не нравятся, поэтому выбирают материалы, которые смогут сделать их более теплыми. Высокая теплоизоляция обеспечивается за счет древесной стружки.
- Доступные методы обработки. ОСП плиты хорошо переносят резку, сверление, шлифовку. Даже если забивать гвозди в край плиты, она не будет разрушаться.
ОСП плиты имеют преимущества не только при строительстве дома, но и в его эксплуатации. Они следующие:
- Дома, в которых в качестве основного материала для каркасов использованы ОСП плиты, не дают усадку, поскольку они очень легкие.
- Зимой эти дома очень теплые, поэтому на их обогрев затрачивается минимальное количество средств.
- В доме можно менять планировку, поскольку весь материал легкий, и удаление некоторых элементов не нарушит целостность всей конструкции.
Но в процессе эксплуатации могут появляться и минусы. Некоторые владельцы домов сталкиваются с гниением каркаса, другим не нравится сучковатость и наличие пустот в некоторых плитах. Но это крайне редкие проблемы, да и в большинстве они незначительны.
Из более существенных минусов ОСП плит отмечают присутствие фенола в клеящем составе. А это значит, что экологичность материала может быть несколько ниже ожидаемого. Но в качественных плитах количество вредного вещества не превышает нормированное. Кроме этого, необходимо выбирать правильный тип плиты, поскольку водостойкие панели содержат больше вредных веществ, поэтому их не стоит применять при внутренней отделке.
Материалы, используемые при стройке

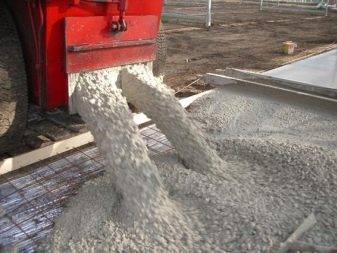

Строительство любого здания начинается с заливки фундамента. Это основа дома, поэтому материал для него должен быть максимально качественным и прочным. Традиционно для фундамента необходимы следующие материалы:
- фундаментные блоки;
- щебень или гравий;
- цемент;
- строительная арматура;
- вязальная проволока;
- песок.
Если местность, где планируется вести стройку, является болотистой или грунтовые воды находятся на уровне выше среднего, то фундамент для каркасного дома должен быть сделан на сваях. В редких случаях, когда почва на месте работ отличается особой неустойчивостью, в основание фундамента кладут железобетонную плиту. При желании в основании дома можно расположить цокольный этаж. В этом случае потребуются дополнительные материалы. Такие, как гидроизоляция, например.
Каркас может быть деревянным, металлическим или железобетонным. Для деревянного каркаса используются:
- доска;
- цельный брус;
- клееный брус;
- деревянная двутавровая балка (дерево + ОСП + дерево).
Металлический каркас возводится из металлического профиля. Здесь разным может быть сам профиль:
- оцинкованный;
- окрашенный.
Железобетонный (монолитный) каркас является самым прочным, но и самым трудоемким и дорогостоящим. Для его возведения необходимы:
- железная арматура;
- бетон.
Для возведения стен при каркасно-рамочной технологии требуется дополнительная укладка теплоизоляции, ветрозащиты, обшивка стен ДВП-полотном и наружным сайдингом.
При постройке дома из СИП-панелей, необходимость в таком количестве стройматериалов отпадает. СИП-панель изготавливается на заводе. Уже в самой панели заложен и теплоизолятор, и обшивка. Максимум материала, который необходим для строительства дома из СИП-панелей приходится на заливку фундамента.

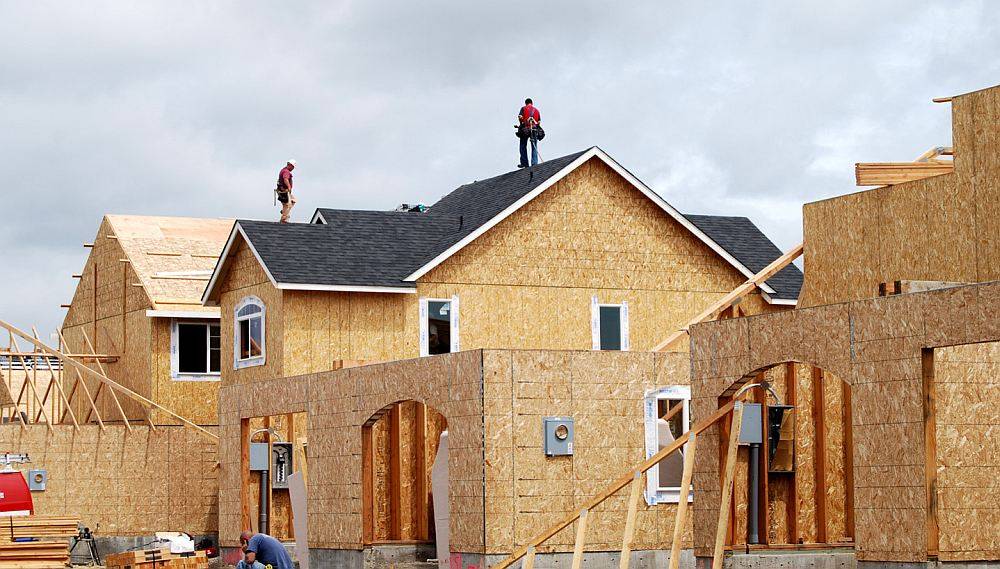

Плиты OSB (или ориентированно-стружечные) для каркасного дома
Это самый популярный вид плитного материала, используемого в каркасных домах. Плиты OSB (Oriented Strand Board) или ОСП (ориентировано-стружечные плиты) не пропускают влагу, устойчивы к внешним факторам и применяются как для внешней, так и для внутренней отделки.
Название этого стройматериала говорит само за себя: стружки, входящие в его состав, сориентированы таким образом, что во внутреннем слое они расположены поперек стружек, находящимся в наружных слоях плиты. Склеены между собой стружки специальными смолами, в которые добавлен синтетический воск.
Материал подвергается обработке прессом под воздействием высоких температур, после чего плита готова к применению. Выделение токсичных составляющих происходит при температуре свыше 200 °С, материал с пометкой ЭКО считается безвредным для здоровья.
OSB-плиты для каркасных домов производятся разной толщины и плотности, в зависимости от области применения. Существует четыре вида этого материала: • OSB 1 – имеет низкую плотность и не любит влагу, поэтому мастера предпочитают использовать такую плиту для изготовления мебели;
- OSB 2 – плотность, как и прочность этой плиты несколько выше предыдущей, но устойчивость к влаге также невысокая. Применять можно для внутренней обшивки дома с условием, что влажность помещения не повышенная;
- OSB 3 – высокая плотность и прочность, выдерживает некоторое время воздействие влаги, но применять такую плиту снаружи дома можно, только предварительно обработав ее защитным слоем краски;
- OSB 4 – самый дорогой материал, повышенная прочность и влагостойкость которого позволяют использовать его для наружной обшивки здания без дополнительных обработок.
Положительные стороны плит OSB
К положительным характеристикам плит OSB при строительстве каркасного дома можно отнести следующие качества:
- стабильность формы;
- наличие добавок от грибка и плесени;
- большие размеры, что позволяет закрывать большие площади с уменьшением расхода материала и количества стыков;
- сравнительно высокая тепло и шумоизоляция;
- отсутствие деформации в течение долгого времени;
- высокая прочность соответствующих классов материала, способного выдерживать большие нагрузки;
- легко поддается обработке;
- плотность и структура такой плиты обеспечивает надежное к ней крепление элементов;
Отрицательные характеристики OSB
Присутствуют и отрицательные характеристики у плит OSB: некоторые производители, не соблюдающие экологические нормы, добавляют в состав этого материала химические вещества, вредные для здоровья. Такие плиты небезопасны в применении, поэтому для внутренней отделки нужно выбирать материал с пометкой Green или ЭКО. OSB (ОСП) плиты в СИП
В двух словах, СИП – структурная изоляционная панель. Она представляет собой «слоеный пирог»: внешними слоями являются ОСП плиты, а в середине находится пенополистирол, который является высококлассным утеплителем. Учитывая то, что вся эта конструкция склеивается между собой под прессом, в итоге получается прочная панель, способная нести большие нагрузки и обладающая такими свойствами, как шумоизоляция и теплоизоляция.
Изготавливаются СИП панели для каркасного дома с применением утеплителя разной толщины. Например, для межкомнатных перегородок предусмотрены панели, общей толщиной в 100 мм, а для несущих стен используются панели, толщиной в два раза больше.
Плюсы и минусы
Еще с советских времен большинство дач имело размер 6 на 4 метра. Позднее они получили статус жилья. Как правило, планировка в маленьких домах незатейливая. В одноэтажных проектах чаще всего площади хватает на комнату для отдыха, компактную кухню и санитарный узел. При желании полезная площадь может быть расширена за счет дополнительного мансардного этажа.
Дома маленькой площади, как правило, возводятся довольно быстро (в среднем за месяц). Есть некоторые конструкции, которые можно собрать всего за семь – десять дней. Несмотря на компактность, строения 4 на 6 еще и функциональны. Удобная жилая площадь может располагаться на скромных участках и при этом вместить в себя несколько комнат. Причем еще останется пространство под сад или огородные грядки.
За счет компактной площади дома довольно теплые, в них можно жить весь год. Привлекательные и миниатюрные строения больше похожи на сказочные экспонаты. Небольшая стоимость строительства – еще одно преимущество домов 6х4, так как специальная техника нужна довольно редко. При использовании деревянного или металлического каркаса строения получаются еще и экологически чистыми.
Большинство проектов имеют свободную планировку, которая дает возможность самостоятельно выбирать площадь комнат и их расположение. На этапе прокладывания коммуникаций их можно спрятать под обшивкой. Это позволит сэкономить место и немного денежных средств.
Однако при всех многочисленных плюсах следует учитывать еще и некоторые сложные моменты. Дневную зону обязательно надо объединить в единое целое
Несмотря на малый метраж, для ребенка важно выделить личную спальную комнату. Если проект на 2 этажа, то под хозпомещение следует освободить квадратные метры на основном уровне
Что такое сэндвич панель
У панелей для каркасного дома неоднородная структура, состоящая из трех слоев, что позволяет сохранять тепло внутри строения. Внешними слоями выступают панели ОСБ, а между ними располагается ПСБ-С, являющийся самозатухающим конструкционным пенополистиролом. Между собой элементы соединены при помощи полиуретанового клея. Стоит заметить, что благодаря использованию ПСБ-С внутри дома всегда будет комфортно из-за его теплоизоляционных характеристик. Дома, построенные с применением СИП панелей, считаются экологическими чистыми и безопасными для здоровья человека.
Толщина и длина СИП панелей варьируется и может составлять от 120 до 225 мм по толщите и до семи метров по длине.
Заключение
Итак, мы видим, что разработать концепцию экономичного и максимально качественного дома могут и сами владельцы, без помощи всяких специалистов. Для этого, как говорилось выше, нужно только разобраться в свойствах современных материалов, и выбрать из них те, которые более всего подходят к вашей концепции.
Не бойтесь экспериментировать. Например, можно легко воспользоваться теми материалами, которые в силу своих недостатков имеют низкую цену. В качестве примера можно взять пенополистирол. Да, он горюч и часто токсичен, потому многие застройщики отказываются от его применения, несмотря даже на демократическую стоимость.
Но этот материал можно достаточно широко применять там, где опасность возгорания сведена к минимуму, например, при утеплении бетонных фундаментов и подвалов. В этом случае пенополистирол надежно изолирован от внешней среды облицовкой, которая не допускает к нему не только огонь, но и влагу.
И таких примеров можно привести множество. Главное все их выявить, проанализировать и правильно использовать.
