Монтаж каркаса из профиля под гипсокартон

Типы профилей, которые необходимо использовать для устройства стальных каркасов

Профили стоечные

Применяются при изготовлении каркаса при монтаже гипсокартонного потолка. На поверхности его расположено три канавки для удобства точного центрирования шурупов и потолочных подвесов; представляют собой планки из металла в разрезе имеющие форму буквы «С».

_{Стоечный профиль для изготовления каркаса при монтаже гипсокартонного потолка}

Профили направляющие

Используются для крепления каркаса потолка к стене. Посередине имеется канавка, которая предназначена для усиления профиля и для удобства центрирования саморезов и шурупов при выполнении монтажа подобных конструкций каркаса. Обычно изготавливаются из оцинкованного металла, который имеет гофрированные стенки для жесткости конструкции. Представляют собой планки из металла в разрезе имеющие форму буквы «U».

Для правильно монтажа конструкции каркаса размеры направляющих и потолочных профилей должны совпадать.

Для качественного изготовления конструкцию каркаса, потребуется наличие некоторых дополнительных материалов и элементов:

• кронштейны;
• потолочные подвесы с тягами;
• анкера;
• дюбель— гвозди.

_{Направляющий профиль для каркаса гипсокартонного потолка}

Почему стоит использовать гипсокартон

Сегодня гипсокартон – один из самых популярных материалов для отделки стен, монтажа перегородок и возведения многоуровневых потолков. Из него можно создавать декоративные элементы сложной формы, он многофункционален и доступен. Поэтому многие задаются вопросом, как крепить гипсокартон к профилю.

Из важных положительных свойств материала стоит отметить:

Высокие теплоизоляционные качества. Это один из самых «тёплых» отделочных материалов

А если его дополнить пеноплексом или минватой, то можно будет существенно сэкономить на отоплении.

Гибкость ГКЛ – важное качество, помогающее его легко и просто крепить на любую поверхность и придавать ему сложную форму. Из такого материала можно создавать даже полукруглые арки.

Используя гипсокартон, можно создать очень интересный интерьерИсточник remontcap.ru

• Огнестойкость даже обычного гипсокартона хорошо сказывается на пожарной безопасности помещения. Также бывают огнеупорные листы, которые вообще не горят.
• Водостойкость ГКЛ позволяет использовать материал в качестве покрытия даже в ванных комнатах.

Из недостатков материала можно отметить его хрупкую структуру и плохую звукоизоляцию. Но эти проблемы можно решить путём создания каркаса и закладки дополнительных изоляционных материалов.

Преимущества металлического профиля

Существуют два основных материала для конструкции обрешетки – деревянный брус и металлический профиль. Именно второй вид материала является наиболее предпочтительным.

Металлопрофиль является таковым в силу определенных характеристик:

• В большинстве своем (при правильном хранении и транспортировке) – не имеет никаких недостатков (кривизны). Но, если выбирать брус, то придется перебрать много материала.
• Металлические элементы можно использовать практически в любых помещениях, а также не обращать внимания на температурные колебания. Это значит, что поверхность не подвергнется деформированию.
• Оцинкованные детали могут служить очень долго. Поэтому их можно использовать даже в помещениях с большим количеством влаги. Также они не подвергаются воздействию грибков и гнили.
• Для крепления профиля существуют различные элементы, которые позволяют создать надежную и крепкую конструкцию.

Поэтапная сборка потолочного каркаса

Основные правила при сборке:

1. Постоянно требуется проверять уровень.
2. Обрезка производится при помощи специальных ножниц по металлу.
3. Заблаговременно делается схематический рисунок с расчетами на обычной бумаге.
4. Не стоит забывать, что помимо обрешетки, поверхность будет съедена еще и ГКЛ, поэтому если точка перепада значительна, стоит либо подумать о штукатурке, либо о механическом предварительном выравнивании в виде счистки выступающих бугров и других элементов.
5. Крепеж металлических деталей производится саморезами, дюбели же, вкручивают в базу из бетона, камня, кирпича.

Когда планируются работы по настенной и потолочной облицовке, делать в первую очередь, целесообразно потолок. Как уже было отмечено, металлоконструкции намного надежнее деревянных, поэтому лучше всего использовать именно такую обрешетку.

Для того чтобы сделать качественно каркас под гипсокартон из металлопрофиля, необходимо тщательно подготовить поверхность. Она должна быть максимально очищена от легко осыпающихся элементов, штукатурки, грязи. Также, потолок надо как следует просушить, убедиться в отсутствии сквозных дыр, трещин или заделать их, если таковые имеются.

Затем следует провести все планируемые электромонтажные работы и проверить работоспособность проводки. Если в планах установка встраиваемых светильников, отметить их местоположение, чтобы они не соприкасались с металлом конструкции.

1 этап — Расчеты

Перед тем как крепить направляющие для гипсокартона, производятся расчеты.

Для подсчета материалов на металлокаркас, нужно:

1. Определить периметр помещения, внимательно измерив каждую сторону. Итоговое число, разделить на 3 (метраж стартовой планки) — именно столько профилей стартовых, в итоге будет нужно. Но стоит взять 1–2 про запас.
2. Чтобы рассчитать число продольных профилей, нужно ширину комнаты разделить на ширину пролета — 0,6 м. 1 деталь из рассчитанных, как правило, останется про запас.
3. Поперечные — длина комнаты делится на шаг пролета — 0,6 м. Таким образом, создается ячеистая обрешетка под гипсокартон.
4. Прямые подвесы считаются с учетом того, что они фиксируют продольные профили через каждые 0,6 м.
5. Количество крабов зависит от числа стыков продольных и поперечных полос при изготовлении обрешетки.

Можете воспользоваться этим калькулятором. Вводите последовательно размеры всех стен которые необходимо обшить, результаты затем сложите.

*Внимание ! Все результаты являются примерными — точность зависит от материала стен, состояния и формы помещения

2 этап — Монтаж стартовых профилей

Теперь нужно разобраться, как крепить профиль под гипсокартон ПНП, то есть, потолочный, направляющий профиль.

Для этого нужно:

• Измерить длину всех стен по периметру, а также высоту углов и непосредственно, центра помещения.
• Затем нужно отметить самую выступающую точку перепада — расстояние от нее до пола и есть максимально возможное, чтобы осуществлять монтаж профиля для гипсокартона. Ее можно опустить и чуть ниже, если планируется припуск слишком высокого потолка либо подпотолочное пространство не позволяет установку выбранного светильника или вентиляционных каналов.
• При помощи нивелира и карандаша, на стене разметить точную линию, по которой будет производиться монтаж профиля под гипсокартон направляющего типа.
• По размеченной линии нужно выставить направляющие пазами на внешнюю сторону, с размером крепежного хода, примерно в 40–50 см. Если длины профилей мало, их можно нарастить с фиксацией 3 см нахлеста.

3 этап — Установка продольнолежащих профилей

По заранее сделанным отметкам, через каждые 60 сантиметров, монтируются на дюбели либо саморезы, подвесы.

В пазы стартовых профилей вставляют стоечные продольные. Проверяется уровень при помощи натянутой нити. Края подвесов нужно согнуть и к ним прикрепить продольные профили на саморезы.

4 этап — Поперечные профили

Поперечные профили идут через каждые 60 см, образуя ячейки с продольными и фиксируются они к ним при помощи крабов.

Можно обойтись и без поперечных профилей при надежном базовом покрытии, длине комнаты не более 3 метров и выставлении продольных через каждые 40 см. Хотя по существующей технологии данный метод считается неприемлемым, так делается лишь при согласовании отделочников с хозяевами.

Сборка конструкции

После разметки начинается установка каркаса:

На прилегающие к стене стороны направляющих наклеивается демпферная лента, после чего они закрепляются на полу и потолке дюбелями с шагом 60–80 см.

• По точечным отметкам на стене сверлятся отверстия под дюбели и крепятся прямые подвесы.
• Вертикальные стойки подрезаются на 1–2 мм короче высоты комнаты и вставляются в направляющие. К ним они крепятся при помощи просекателя или саморезов по металлу. Их расположение в одной плоскости контролируется уровнем и фиксируется при помощи подвесов. Для этого их прикрепляют к стойкам саморезами, вкручивая в подходящие отверстия. Выступающие части отгибаются руками по направлению к стене.

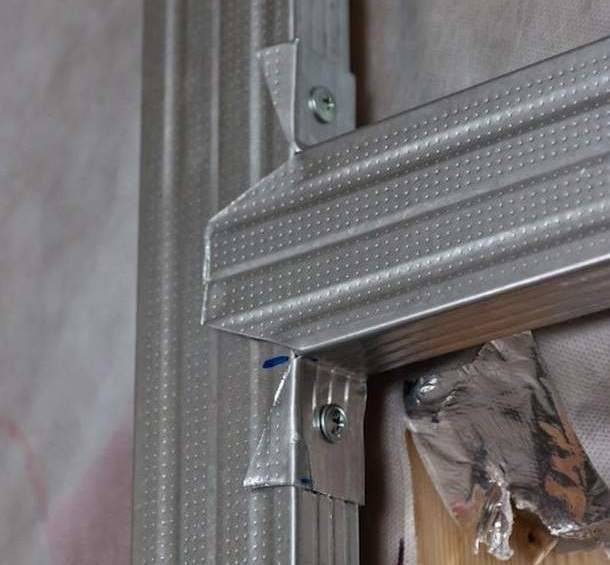

Горизонтальные перемычки отрезаются с запасом в 1–2 см. На краях срезаются боковые полки, после чего эти своеобразные «язычки» крепят шурупами к стойкам.

После выполнения указанных операций можно обшивать каркас листами гипсокартона.

Основные виды профилей

Изделия классифицируются на следующие типы:

• Направляющие или стартовые;
• Потолочные стоечные;
• Стоечные настенные/перегородочные;
• Усиленные;
• Арочные;
• Маячковые;
• Угловые — защитные и штукатурные;
• Направляющие.

Направляющие

Направляющие — это виды профилей для гипсокартона, образующие по периметру раму каркаса. Они крепятся непосредственно к базовому покрытию и служат фиксационным основанием для стоечных настенных и потолочных длинномеров. Могут быть выполнены из стали либо алюминия.

Стартовые потолочные направляющие для гипсокартона — ППН или в европейской маркировке UD. В их пазы вставляются CD профили для гипсокартона. Они обладают гладкими спинками и профилированной полкой. Могут быть с заводскими отверстиями под крепежи.

Основные параметры юд-профиля:

• Длина — 3 м
• Ширина полки — 27 мм
• Длина каждой спинки — 28 мм
• Толщина — 0,4-0,55 мм

UW (ПН) — настенные, перегородочные направляющие для гипсокартона. Их назначение — поддержка CW. UW, выпускаются в широкой размерной линейке:.

• 50×40 мм
• 75×40 мм — применяется как перемычный в каркасах
• 100×40 мм

В спинках часто имеются отверстия под 8 мм дюбели.

Длина — 2, 75 м, 3 м, 4 м, 4,5 м и 6м

ЮВ профиль под гипсокартон, иногда используется также для создания многоуровневых потолочных конструкций.

Потолочные стоечные

Потолочные — применяются для изготовления горизонтальных частей каркасов потолка. На каждой торцевой полке по 3 ребра жесткости. Монтируются на подвесы п-образного типа и входят в пазы UD, к которым фиксируются, после выравнивая при помощи нитей-подвесов.

Маркируются как CD.

Стандартный размер сд — ширина 6 см, высота спинок — 2,5 см. Ходовая длина — 3 — 4 м, но также они бывают 2,75 м и 4,5 м. Толщина стали — 0,4-0,55 мм.

Стоечные настенные/перегородочные

Стоечные несущие — так называются швеллеры, верхняя кромка которых, имеет С-образную форму. Монтируются в подсистеме ГКЛ, в качестве стоек, основных «скелетных» элементов вертикального либо перемычного типа, а также служат как полостная область для укладки теплозвукоизоляционных материалов, прокладки коммуникаций. Европейская маркировка CW, российская — ПС.

ПС фиксируется по длине через 40-60 см к п-образным подвесам при помощи саморезов и к направляющим — дюбелями.

Стандартные размеры стоечного профиля под гипсокартон:

• Длина полки — 5 см
• Ширина спинки — 50 мм, 65 мм, 75 мм, 100 мм
• Общая длина — 2,75 м, 3,5 м, 3 м, 4 м, 4,5 м, 6 м

Но при этом, реальные размеры спинки, могут отличаться от указанных, на 1,5-2 мм.

Как правило, стойки обладают тремя продольными канавными секциями по всей длине — та, что в середине находится на стыковке ГКЛ-листов, по обе стороны от нее — указывают саморезную центровку.

Усиленные — UA, применяются как стойки дверных каркасных систем, а также при формировании остова для значительных несущих нагрузок, так технические характеристики профиля для гипсокартона усиленного типа, позволяют фиксацию с помощью дюбелей, вещей со значительным весом — полок, шкафов-пеналов, телевизоров и так далее. Они обладают значительной толщиной — 2 мм, повышенной устойчивостью к коррозии.

Основные размеры усиленного профиля для гипсокартона:

• Длина — 3 метра, 4 метра, 6 метров
• Высота полок — 4 см
• Ширина спинок — 5 см, 7,5 см, 10 см

Угловые — ПУ, монтируются на угловых частях конструкций и делятся на:

• защитные, длиной 3 метра и сечениями — 25×25, 31×31 с толщиной 0,4 мм и 31×31 с толщиной 0,5 мм
• штукатурные угловые профиля для гипсокартона с сеткой, пластиковые, длиной 3 метра и сечением 35×35

Угловые элементы выполняют одновременно защитную роль и облегчают оштукатуривание, за счет перфорированного покрытия, а также сетки как во втором варианте.

Маячковые профили — ПМ, виды профилей для гипсокартона, использующиеся как уровневая направляющая при оштукатуривании поверхностей. Они делаются из оцинкованного металла — стали либо пластика, обладают высокими антикоррозийными свойствами. Длина ПМ — 3 метра, их стандартные сечения — 22×6, 23×10, а также 62×6,6.

Этот элемент практически незаменим в местах, где требуется идеально гладкое оштукатуривание ГКЛ.

Арочные профиля для гипсокартона — гибкие оцинкованные элементы, изготовленные из ПП 60×27. Их сфера — создание криволинейных элементов, арок, колонн и так далее. Могут иметь вогнутую форму (с длиной 3 метра, радиусом изгиба 0,5 м) либо выпуклую (с длиной 6 метров, радиусом изгиба 1 м).

Вместо них не редко берут и обычные ПП, снабжая их нарезкой, при помощи ножниц по металлу, по всей длине для облегчения сгибания. Однако новичкам лучше все-таки начинать со специализированных элементов.

Настенная конструкция из профиля для гипсокартона

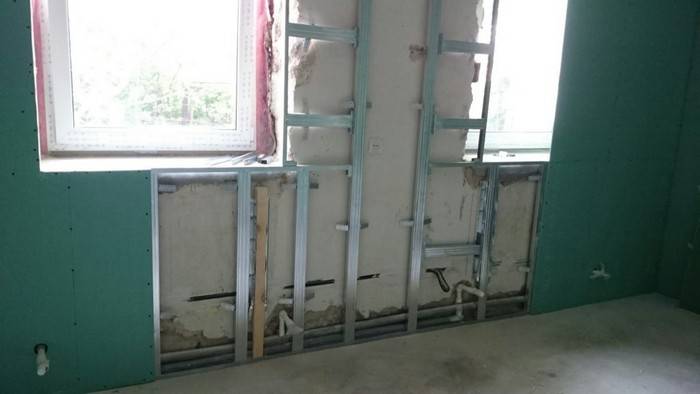

Установка каркаса под гипсокартон на стену делается для того, чтобы помещение можно было дополнительно утеплить, отличается от описанных выше потолочных работ. Каждую стену отделывают по очереди от начала до конца, то есть, сначала вы выстраиваете каркас и крепите к нему гипсокартон на одной стене, а только потом приступаете к оформлению другой. Сложнее всего, устанавливать конструкцию для обшивки гипсокартоном на стены где присутствует окно, так как такие работы имеют массу тонкостей и нюансов.

Давайте посмотрим, как устанавливать каркас под гипсокартон, на стену с окном:

• Если вы хотите утеплить стену, то отмерьте от базовых откосов 5 см. Когда подоконник уже установлен, следует также учесть толщину гипсокартона.
• От рамы окна отмерьте 5 см (расстояние до крайней направляющей каркаса).
• Ко дну подоконника прикрепите направляющий профиль, для уменьшения ширины шага.
• Прикрепите направляющие профиля к потолку и к полу.
• Теперь установите по одному направляющему профилю на смежные стены (это будут крайние направляющие).
• Сделайте разметку вертикальными линиями с шагом 60 см на стене от потолочной, до напольной направляющей, используя для этого отвес, уровень и отбивочный шнур.
• На каждой линии на расстоянии 60 см установите прямые подвесы.
• К подвесам с помощью саморезов прикрепите вертикальные профили. Они должны упираться в направляющие на потолке и на полу.
• Теперь соедините вертикальные профили с поперечными отрезками. Шаг между ними, должен быть не более 60 см.
• В угол между смежными стенами установите две вертикальных направляющих, на которые прикрепите угловой стартовый профиль.

Настенный каркас готов, осталось положить утеплитель и монтировать гипсокартонные листы. Конечно, необязательно устанавливать гипсокартон на каркас, однако в таком случае вы не сможете утеплить стены и спрятать провода и коммуникации на потолке.

Установка каркаса из профилей под гипсокартон на стены и потолок: видео

Потолочный и стоечный профили применяются только по назначению;
Гибкий (арочный) профиль (ПП) предназначен для образования свода арок или при монтаже кромки у потолков;

Установка потолка из гипсокартона должна пройти тщательную подготовку, т. к

процесс должен протекать без ошибок и вся конструкция должна быть очень прочной.Важно. Если планируется утеплить перекрытие помещения, то утеплитель монтируют после сборки каркаса

Его нарезают фрагментами немного больше размеров полученных ячеек. И только после утепления проводят проводку. Существует множество рекомендаций на тему того, как делать каркас для гипсокартона на потолке, как от профессиональных строителей, так и от мастеров-самоучек. Такая информация очень полезна и хотелось, чтобы каждый, кто сталкивался с монтажом подвесных потолков, делился своим опытом и рекомендациями с начинающими ремонтниками. Ведь в любом деле есть свои секреты и нестандартные решения тех или иных вопросов. Дерево — материал, который человечество начало использовать в строительстве очень давно и который по сей день не утратил своей актуальности. Для гипсокартонного потолка можно смело изготовить деревянный каркас. Но для этого нужно иметь очень качественно обработанные составляющие: рейки должны быть отлично высушены, идеально ровные и прекрасно обработаны. Тогда такая деревянная конструкция прослужит долго и без проблем.

• по готовым разметкам укрепляется направляющий профиль UW дюбель-гвоздями с шагом в 50 см на уплотнительную ленту, избавляющую углы от трещин.;
• на потолке также монтируются направляющие UW с углом в 90 к вертикальным профилям;
• там, где они пересекаются, крепится еще вертикальный профиль;
• затем устанавливаются перемычки на расстоянии 40 см для обеспечения жесткости конструкции. Дальше можно выполнять обшивку гипсокартоном.

• уровнем;
• рулеткой;
• правилом;
• шнуром;
• отвесом;
• ножницами по металлу;
• перфоратором;
• дрелью с реверсом или шуруповертом.

Она должна быть максимально очищена от легко осыпающихся элементов, штукатурки, грязи. Также, потолок надо как следует просушить, убедиться в отсутствии сквозных дыр, трещин или заделать их, если таковые имеются.

Как зафиксировать гипсокартон на стене?

Суть всех способов крепления гипсокартона – выполнить монтаж идеально ровно и надежно. Выбранный метод фиксации должен обеспечить отсутствие дребезжания готовой гипсокартонной конструкции и исключить передачу ей структурных шумов.

Фото 1. Стена, качественно обшитая влагостойким ГКЛ

Монтаж ГКЛ может быть выполнен на металлический или деревянный каркас, а также на специальный гипсовый клей или монтажную пену. Давайте рассмотрим основные плюсы и минусы этих способов.

Металлический каркас

Профиль, используемый для сооружения металлического каркаса, представляет собой оцинкованную рейку стандартного сечения. В зависимости от назначения выделяют направляющие и более жесткие за счет несквозной насечки стоечные профили. Потолочные рейки (ПП) тоже являются разновидностью стоечных, но с меньшими полками (если у ПС они имеют размер 50 мм, то у ПП – 27 мм).

Фото 2. Крепление гипсокартонных листов на металлический каркас

Правильно крепить гипсокартон к стене именно с помощью металлического каркаса, что обусловлено следующими преимуществами:

• продолжительный срок эксплуатации;
• отсутствие коробления в условиях нестабильного температурно-влажностного режима (по сравнению с деревянной обрешеткой);
• стандартные размеры конструктивных элементов;
• возможность монтажа на стены с любыми неровностями при минимальных трудозатратах и стоимости;
• возможность сокрытия внутридомовых коммуникаций.

Среди недостатков этого способа можно выделить самые низкие звукоизоляционные свойства, однако эта проблем решается путем укладки минеральной ваты в межстеновое пространство.

Деревянный каркас

При выборе брусков для обрешетки нужно обращать внимание на такие факторы, как отсутствие коробления, следов поражения грибком, шашелем и нормальная относительная влажность (сырая древесина со временем усохнет и ее поведет).

Фото 3. Крепление гипсокартонных листов на деревянный каркас

Плюсы фиксации ГКЛ на деревянный каркас:

• экологичность;
• плотная структура дерева обеспечивает лучшую звукоизоляцию, чем металл, в местах расположения стоек обрешетки;
• возможность укладки теплоизоляционного материала, электропроводки и других коммуникаций.

Из минусов следует отметить необходимость проведения мероприятий по дополнительной защите от влаги и поражения грибком, которые заключаются в обработке брусков специальными антисептическими составами. Несмотря на это, риск коробления деревянных конструктивных элементов остается достаточно большим.

Клей

Технология крепления на гипсовый клей требует минимум инструментов, но желательно иметь небольшой опыт работы с клеевыми смесями. Таким способом крепится гипсокартон к стене с максимальными отклонениями до 20 мм. Если неровности превышают этот показатель, придется приклеивать дополнительные полосы из ГКЛ для выравнивания поверхности.

Фото 4. Крепление гипсокартона на гипсовый клей

Основные достоинства:

• экономия полезного пространства комнаты;
• надежность крепления;
• более быстрый монтаж, так как не требуется тратить время на сооружение каркаса.

Но минусов у данного метода больше:

• требуется тщательная подготовка основания;
• отсутствие возможности дополнительного утепления и скрытой прокладки коммуникаций;
• наличие «мокрых» процессов;
• сложный процесс выравнивания стеновых конструкций с отклонениями более 20 мм.

Пена

Среди многих домашних мастеров бытует мнение, что установить гипсокартон без потери качества итоговой конструкции можно даже на монтажную пену. Однако это распространенное заблуждения, поскольку наиболее правильными с технологической точки зрения являются способы крепления на металлический каркас и на специальный гипсовый клей.

Фото 5. Монтаж ГКЛ на монтажную пену

Фиксация гипсокартонных листов на пену возможна только при условии относительно ровного основания – качество отделки не страдает только при приклеивании вплотную к стене. В остальных случаях повышенной надежности достичь не получится.

Изготовление металлического каркаса для выравнивания стен

Для этой работы требуются практически те же материалы и инструменты

При устройстве каркаса под гипсокартон для облицовки существующей стены на ее неровности в плане их удаления особое внимание обращать не нужно. Величину наибольшего перепада на поверхности конструкции следует просто учесть при разметке расположения направляющих профилей

При этом от стены нужно сделать определенный отступ, который необходим для размещения за будущей облицовкой коммуникационных систем и теплоизоляционного материала.

После определения этого расстояния на пол необходимо нанести линию границы каркаса параллельно существующей стене и спроецировать разметку на потолочную поверхность при помощи отвеса или лазерного уровня, как и в предыдущем случае. Затем по линиям разметки нужно закрепить на полу и потолке направляющие профили при помощи дюбелей и саморезов с шагом расположения крепежа не более 1 м.

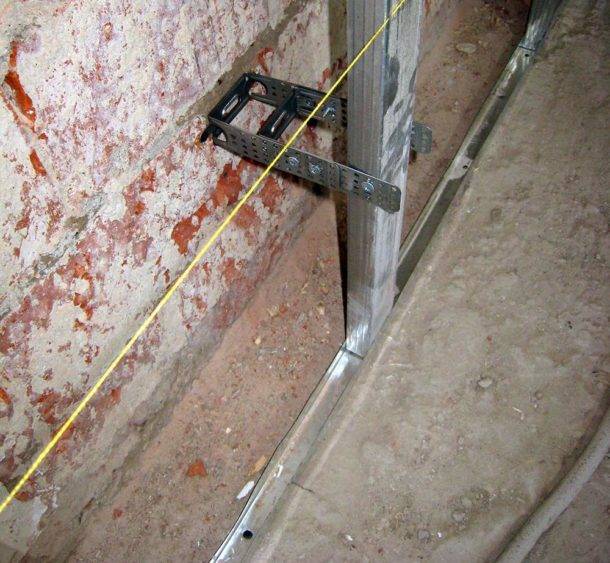

После этого необходимо определить на стене расположение прямых подвесов, которые должны фиксировать положение каждого стоечного профиля будущего каркаса. Стойки должны устанавливаться таким образом, чтобы стыки листов приходились на середину профилей. Поэтому ориентироваться здесь нужно по ширине используемого гипсокартона. В любом случае расстояние между промежуточными стойками не должно превышать 1 м.

Линии расположения стоек рекомендуется нанести на стену. После этого, ориентируясь на разметку, для каждой стойки следует установить несколько прямых подвесов. К стене они крепятся при помощи перфоратора, молотка, дюбелей и саморезов.

На завершающем этапе изготовления каркаса под гипсокартон на стену необходимо установить стоечные профили. Для этого их концы следует завести в полости направляющих нижних и верхних профилей. Затем их поочередно нужно выставить в строго вертикальное положение при помощи строительного уровня и зафиксировать в направляющих саморезами типа «клоп».

Окончательный крепеж стоек и обеспечение жесткости конструкции каркаса выполняется при помощи закрепленных на стене прямых подвесов, к которым прикручивается шурупами каждый вертикальный профиль в нескольких местах по всей высоте.

Полученный каркас можно дополнительно усилить перемычками, изготовленными из кусков стоечных профилей. Для этого потребуется с помощью ножниц по металлу сделать заготовки нужных размеров и выполнить их крепление к стойкам, используя мелкие саморезы.
