Каменка для бани своими руками — изготавливаем из металла или кирпича по технологии

Виды каменок для бани

Кирпичная каменка в баню

1. Кирпичная каменка мягко нагревает воздух в парной и долго сохраняет температуру.
2. Каменка способна нагреть большое помещение — более 25 м2.
3. Изделие отличается надежностью и долговечностью.

• Печь занимает большую площадь, тяжелая, поэтому устанавливается на фундамент.
• Чтобы нагреть помещение, требуется несколько часов.
• После эксплуатации печь тяжело чистить.
• Булыжники в каменке нагреваются до +900°, вместе с раскаленной печью они представляют реальную опасность для посетителей.

Металлическая каменка в бане

2

1. Печь неравномерно прогревает помещение.
2. Каменка быстро остывает и не способна долго поддерживать температуру.
3. Относится к пожароопасным изделиям.

Каменки из огнеупорного кирпича

Для изготовления конструкций используется красный шамотный кирпич, устойчивый к высоким температурным режимам и повышенной влажности. Отличительной характеристикой является необходимость длительной топки устройства до начала банных процедур.

Опытные банщики полагают, что кирпичная печь для бани – это практичный и долговечный вариант. В чем же заключаются преимущества подобных конструкций?

• способность выдерживать предельную температуру нагрева рабочей камеры при сгорании топлива до 850 градусов;
• хорошее теплосбережение, которое поддерживается на протяжении длительного времени после завершения топки;
• пожарная безопасность благодаря наличию металлического основания;
• возможность быстрого и равномерного обогрева больших помещений (площадью свыше 30 кв. м);
• доступность и простота проведения монтажных работ;
• надежность, практичность и удобство эксплуатации.

Как любое другое отопительное устройство, каменка в баню из кирпича не лишена существенных недостатков:

• внушительные габариты и вес;
• необходимость обустройства углубленного основания;
• длительный прогрев (до 6 часов);
• сложность технического обслуживания и чистки от продуктов сгорания топлива;
• наличие необходимых знаний и навыков для ее возведения.

Установка

Чтобы установить печь из металла в бане, надо начать с подготовки площадки для неё. Такая печь меньше весит, чем кирпичная, под неё не нужен фундамент, но она имеет большую пожарную опасность из-за достижения высоких температур вследствие длительного горения дров.

Площадка для установки печи готовится как минимум раза в два больше, чем площадь, занимаемая самой печью, и состоит из нескольких слоев, расположенных снизу вверх:

• асбестовое покрытие;
• нержавеющая сталь;
• жаростойкий кирпич шести сантиметровый;

Есть другой вариант:

• выкапываем неглубокий котлован, по площади придерживаемся прежней пропорции;
• засыпаем песок, щебень, утрамбовываем;
• заливаем цементным раствором, ждем, когда застынет;
• в качестве теплоизоляции расстилаем рубероид;
• плоскость проверяем уровнем, небольшой уклон лучше сделать в сторону слива;
• выкладываем два ряда красного кирпича.

Для исключения возгорания печь ставят не ближе одного метра от стен и легко возгорающихся предметов. Стены вокруг печи штукатурят, обкладывают кирпичом, обшивают листами железа или минорита, отделяют место хранения дров. Если топка вынесена из парилки, проем также защищается от возгорания негорючими материалами.

Место создания отверстия для установки дымохода надо предусмотреть ещё при постройке помещения бани. Создание колен в дымовой трубе послужит причиной к отложению в таких частях трубы сажи, что ухудшит тягу в печи. При невозможности исключить подобных мест в дымоходе предусмотрите возможность разбирать этот участок, чтобы прочистить его.

Канал для дымохода следует делать из двойного стенного сэндвича, наполненного базальтовой ватой. В качестве изоляции можно использовать квадратный водяной бак, который устанавливается в перекрытие.

Установив печку на место, заполняем каменку камнями базальта, речной или морской гальки, габбро-диабаза, талькохлорита, порфириата, дунита, белого кварца, малинового кварцита. Камни лучше выбирать плоской формы и укладывать их в каменке на ребро. Не используйте камни с красными прожилками или вкраплениями (это железо), оно при окислении вредит здоровью.

Виды каменок

Печки-каменки как раз и предназначены для получения пара. Если есть люди, думающие, что каменка – это просто каменная печь, но это не совсем так.

Название каменка пошло от устройства данной печи. По сути, каменка для бани – это емкость, заполненная камнями. При работе печи они нагреваются, а от попавшей на них воды образуется пар.

Обычно, как и все печи, каменка для бани выкладывается из кирпича. Но, в принципе каменку для бани можно сделать и из металла. Плюсами готовых конструкций из металла служит скорость по их установке. Надо просто выбрать и купить печь, после чего установить в требуемом месте бани.

Еще одним важным фактором, почему многие предпочитают каменку из металла, являются сравнительно небольшие габариты и отсутствие необходимости устраивать фундамент под печь.

Основание под кирпичную каменку

Чтобы каменка в баню своими руками прослужила продолжительное время, необходимо создать под нее надежный фундамент с учетом некоторых нюансов:

1. Основание под банную постройку и печку делают разным, когда вес отопительной конструкции превышает 700 килограммов, соблюдая между ними расстояние не менее 50 сантиметров.
2. Глубина фундамента должна превышать уровень промерзания грунта примерно на 70 сантиметров.
3. Размер основания делают больше параметров печки на полкирпича с каждой стороны.

Процесс обустройства фундамента состоит из следующих этапов:

1. Сначала копают котлован, размер которого по периметру делают шире на 10-15 сантиметров, что позволит установить без проблем опалубку. Образовавшийся зазор засыпают гравием или песком.
2. На дне ямы делают песчаную подушку высотой 15 сантиметров, которую для уплотнения поливают водой. Жидкость будет впитываться, а песок, соответственно, оседать и поэтому его придется подсыпать до требуемого параметра.
3. Поверх укладывают битый кирпич или камни и этот слой тоже утрамбовывают. В имеющиеся между ними зазоры насыпают песок. Его поливают водой. Нужно, чтобы песок максимально плотно заполнил все щели. Толщина данного слоя должна составить 25 сантиметров.
4. После завершения оседания песка приступают к засыпке щебня, который также следует тщательно утрамбовать.
5. На данном этапе приступают к строительству опалубки из 40-миллиметровых досок. Необходимо, чтобы ее внутренний диаметр соответствовал параметру фундамента. Верх опалубки устанавливают согласно уровню. Ее надежно закрепляют в яме и монтируют каркас из арматуры. Между ним и стенками опалубки оставляют 50-миллиметровый зазор.
6. Затем приступают к бетонированию, используя для трамбовки кусок стальной арматуры. Уровень бетонного раствора доводят до края опалубки. В итоге у стяжки должна быть ровная поверхность. В результате проделанной работы опалубка будет находиться на одном уровне с черновым полом банной постройки. Залитый раствор схватится через несколько дней.
7. После того, как бетон приобретет требуемую крепость, опалубку снимают. Сверху его покрывают в два слоя гудроном, который предварительно расплавляют. Пространство между стяжкой и стенками грунта нужно засыпать либо песком, либо гравием.
8. В завершение бетонную поверхность накрывают пленкой из полиэтилена и ожидают 7 дней, после чего приступают к выкладке кирпичей.

Согласование работ и материалов.

Комплексный подход в работе с Заказчиком включал в себя 4 этапа:

Во-первых, это замер. Мы выехали на объект, где произвели замер помещения (парной). Выбрали с Заказчиком модель печи и производителя дымохода. Сняли все необходимые размеры.

Во-вторых, подготовка коммерческого предложения. Мы согласовали материалы и работы по печи, а также по отделке парной.

В-третьих, заключение договора. Мы заключили договор на поставку материалов и работ и запустили производство печного оборудования.

В-четвертых, выход монтажной бригады на объект для выполнения работ. В итоге все работы мы выполнили за 4 дня.

Небольшая кирпичная печь для бани

Эта небольшая кирпичная печь для бани очень проста и экономична. Она подходит для маленьких парилок.

Небольшая кирпичная печь для бани

Порядовка для нее очень проста. Она имеет относительно небольшой вес вес, и при условии достаточной толщины лаг и соблюдении мер противопожарной безопасности может быть сложена без фундамента.

Небольшая кирпичная печь для бани. Порядовка

В действительности, сколько бань, столько, наверное и проектов печей — каждый хозяин старается по максимуму использовать имеющееся пространство, потому изменения и корректировки практически необходимы. Если у вас есть хоть небольшой опыт работы с кирпичами и растворами — вы вполне можете сложить кирпичную печь своими руками. Но если вы в своих силах не уверены, то стоит подумать о приглашении опытного печника, хотя бы в качестве консультанта. Это может сэкономить вам приличные средства: переделка печи и устранение огрехов стоят, зачастую, гораздо больше, чем кладка печи по-новой.

Во многих случаях проще установить металлическую печь (например «Жара» ) и обложить ее кирпичом.

Это интересно: Печь для бани из трубы горизонтальная

Железная каменка

Изготавливается из листовой стали или чугуна. Отличается от кирпичной незначительной толщиной стенок и непрерывным горением. Большинство моделей оборудуется автоматическими терморегуляторами, что позволяет более экономно расходовать топливо или электроэнергию. Температура внутри печи может достигать 450-500?С.

Каменка из металла

При эксплуатации пар расходится сразу по всему помещению, поэтому нежелательно заливать на камни большие порции воды (не более 700 г), но если площадь большая, то объем можно увеличить.

В финских банях, где используется сухой пар, устанавливаются электрические каменки, прогревающие камни за счет ТЭНов.

Ввиду сложности конструкции металлические каменки (особенно электрические) не рекомендуются к самостоятельному изготовлению.

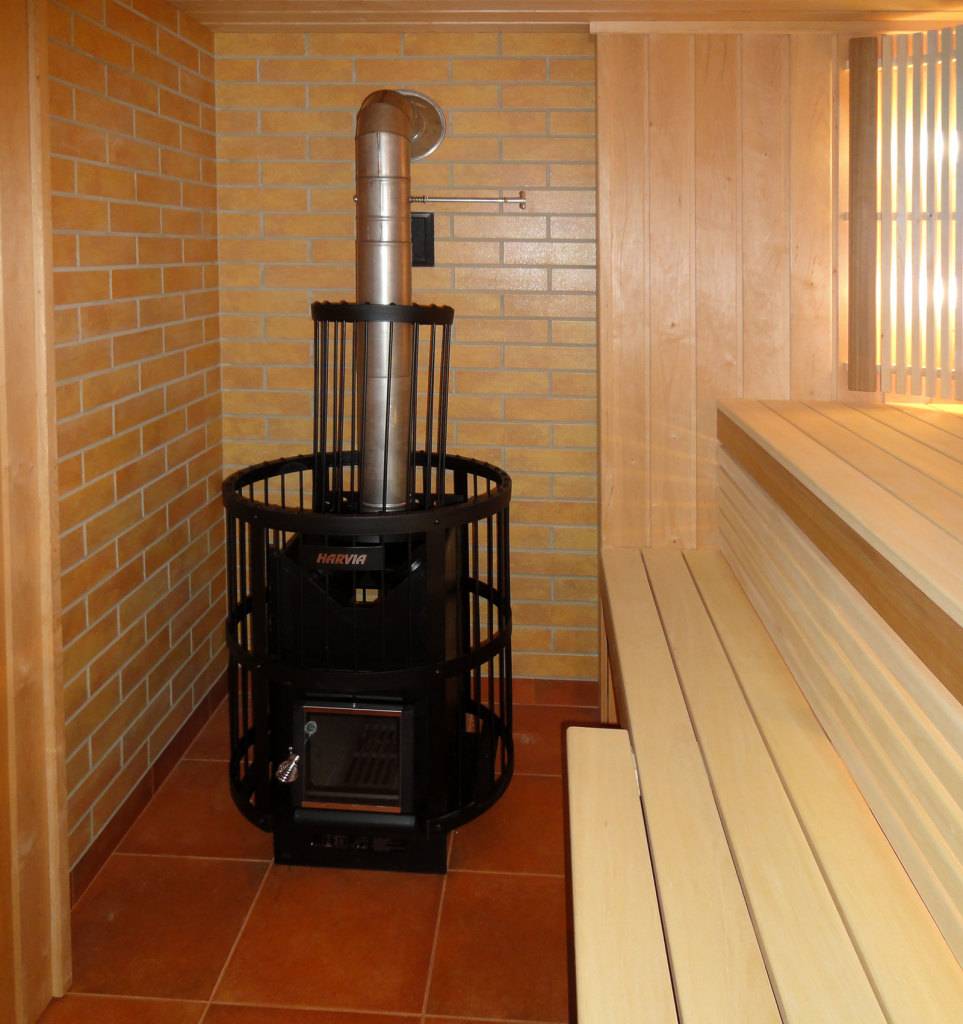

Назначение защитной конструкции

У сетки каменки на трубу имеется иное название – экономайзер.

Потребность в использовании такой конструкции возникает по ряду причин:

• в процессе передвижения дыма по дымоотводу идущее от него тепло отдается трубе, в результате чего она начинает раскаляться, и воздух в помещении парилки пересушивается;
• тепловое излучение может нанести вред коже посетителя бани, а поэтому его желательно уменьшить.

Чтобы обеспечить защиту от неблагоприятных факторов, нужно печной канал накрыть тонким слоем камней. В итоге перегрев трубы существенно уменьшится, тепловое излучение смягчится, а аккумуляция тепла повысится.

Типы

Печное оборудование для бань можно разделить на группы зависимо от разных факторов — типа используемого топлива, материала, из которого изготовлен агрегат.

По материалу

Зависимо от материала выделяется два вида конструкций:

1. Кирпичные. Стандартные печи для русской бани. Они длительное время удерживают тепло, но долго нагреваются.
2. Металлические. Конструкции можно купить в специализированных магазинах или собрать самостоятельно. Позволяют быстро прогреть банные помещения. Металл со временем выгорает из-за воздействия высокой температуры.

Выбор печи зависит от количества свободного места в бане, финансовых возможностей, наличия отдельного основания, необходимых технических характеристик.

По типу топлива

Зависимот от типа топлива выделяется 3 вида конструкций:

1. Газовые. Наименее популярные модели, поскольку подключение к системе центрального газоснабжения не всегда доступно. Пользоваться баллонами неудобно, подключать газовое оборудование можно только специалистам с определенными разрешениями.
2. Электрические. При использовании подобного оборудования не нужно обустраивать и чистить дымоход. Можно точно регулировать температурный режим.
3. Дровяные. Работают от любого вида дров или брикетов из спрессованных опилок.

Основные требования к печам-каменкам

В конце статьи, как бы подводя итоги всего вышесказанного, отметим основные аспекты строительного процесса. Они относятся как к металлическим, так и к кирпичным конструкциям.

1. Если печь металлическая, то ее следует два-три раза растопить на улице для того, чтобы произошла усадка материала.
2. О правилах пожарной безопасности также не следует забывать! Не устанавливайте каменку рядом с легковоспламеняемыми материалами.
3. Отрезок дымохода, который будет проходить сквозь кровлю, обязательно оштукатуриваем и покрываем известью.
4. Металлическую конструкцию советуем обкладывать кирпичом. Так она будет более безопасной в эксплуатации, а теплоотдача при этом увеличится.
5. Дверки топочной камеры должны выходить на вход в банное помещение.

В качестве заключения. Засыпка

Как мы уже говорили, печи для бани засыпаются каменной засыпкой. Используемые при этом камни должны:

1. быстро нагреваться;
2. эффективно отдавать тепловую энергию;
3. не растрескиваться от влаги;
4. хорошо переносить повышенные температуры.

Обратите внимание! В идеале следует использовать вулканические камни.  По возможности сделайте засыпку из базальта, гранита или же андезита. В отсутствие таких камней можете использовать не вулканические – кремнистые

Такие можно найти на берегах озер и рек. За десятилетия подобные камни отлично закалились солнцем и водой

Также важно, чтобы их диаметр составлял минимум 100 миллиметров

В отсутствие таких камней можете использовать не вулканические – кремнистые. Такие можно найти на берегах озер и рек. За десятилетия подобные камни отлично закалились солнцем и водой

Также важно, чтобы их диаметр составлял минимум 100 миллиметров

Вот алгоритм правильной укладки камней: вначале уложите более крупные камни, после чего – камни помельче. Небольшой секрет: для пущей эффективности смешайте кремнистые камни маленькие чушки из чугуна.

Обратите внимание! Рано или поздно камни потрескаются, поэтому каждый год проводите ревизию и убирайте мелкие осколки. По этой же причине под рукой всегда должен оставаться небольшой их запас

Для замены камней можете использовать изделия из керамики или фарфора. На этом все, удачи в работе!

Достоинства печи

Каждую модель отопительного устройства с закрытым типом каменки отличают следующие свойства:

1. Исключение проникновения угарных газов в парилку. Это обеспечивается тем, что топливная камера, как и ее дверца, находится за пределами парной. Таким образом, вместо специфических запахов в этом помещении присутствует аромат травяных настоев и веника.
2. Равномерное прогревание всего печного сооружения, создание оптимальных условий для получения легкого пара. В парной образуется приятный микроклимат для комфортного нахождения в помещении.
3. Если сравнивать два вида каменки с точки зрения безопасного использования, то большими преимуществами обладает устройство закрытого типа. В этом случае исключается возможность обжигания паром при обливании камней водой. К тому же топливная камера, расположенная в смежном помещении, обеспечивает безопасность при проведении банных процедур.
4. Поддержание температуры на заданном уровне в течение длительного времени даже после прекращения процесса топки. Это достигается за счет медленного остывания закрытой каменки.

Процесс создания каменки:

• толщина любых металлических элементов должна быть выше 10 мм;
• трубы для постройки хватит 1,5 м. диаметр около 50 см. делится на 2 части: 30% будет для бака, остальное для каменки и топки;
• корпус кирпичной печи для бани с закрытым типом каменкиделается следующим образом: снизу прорезается отверстие, которое выполнит функцию поддувала. Поверху него приваривается пластина. Металлическими прутами сваривается решетка, которая приваривается над поддувалом в корпусе;
• для топки следует сделать отверстие. Кусок просто вырезается из трубы в месте, где это необходимо. Он будет использован как дверца. К ней привариваются петли, делается задвижка;
• сама каменка будет выполнена из куска трубы, который следует приварить над топкой. Высота должна быть не менее 10 см. спереди в трубе делается дверца, сзади труба заваривается;
• внутри каменки устанавливается решетка из прутов. Туда будут укладываться камни;
• для большей надежности в месте соприкосновения бака с печью должна быть приварена пластина толщиной не менее 5 мм;
• устанавливается водяной бак. Стальной круг, толщина не менее 7 мм, где пробивается отверстие для дымохода. Потом круг этот приваривается на бак. Ко дну бака приваривается низ трубы, что позволит избежать проникновения жидкости в топку;
• верх бака для воды накрывается жестяным или стальным элементом, который желательно сделать с петлями, чтобы была возможность приоткрывать при необходимости. В проем можно будет заливать воду. Для удобного открывания стального элемента сверху бака для воды, к нему приваривается ручка.

1 —бак для нагрева воды; 2 — печка; 3 — труба; 4 — камни; 5 — верхняя крышка; 6 — отверстие для подачи жидкости; 7 — металлический свод; 8— экран; 9—решетка; 10— дверца в топке; 11 — дверца поддувала. Возвести кладку для печи и сделать ее своими руками несложно, если подойти к этому процессу со всей ответственностью, делать все по рекомендациям. Необходим минимальный строительный опыт, владение сварочным аппаратом и конструкция получится не хуже, чем у заводских аналогов.

Типы

Печи для бани можно на разные группы зависимо от разных критериев. Основные из них — материал, используемое топливо.

По материалу

Зависимо от материала, из которого изготовлена печь, выделяется два вида оборудования:

1. Кирпичное. Классические печи для русской бани. Смотрятся привлекательно, долго сохраняют тепло. Поскольку кирпичи имеют большой вес, под печь нужно возводить отдельный фундамент.
2. Металлическое. Современные конструкции, которые занимают небольшое количество места, подходят для отопления жилых помещений, прогревания банных построек. Нагреваются быстро, но после прогорания топлива быстро остывают.

Отдельный вид печного оборудования — комбинированные модели. Топочная камера собирается из металла, металлические поверхности обкладываются кирпичом или натуральным камнем.

По типу топлива

Для бани можно выбрать дровяную печь или электрокаменку. Особенности конструкций

1. Дровяная каменка. Для растопки применяется твердое топливо. Благодаря горению дров внутри бани создается особая атмосфера, которая позволяет лучше расслабиться, отдохнуть. Дрова нужно заготавливать заранее, подобрав подходящее место для хранения. Печь с дымоходом необходимо регулярно чистить от золы, сажи, контролировать процесс горения.
2. Электрическая каменка. Работают от электросети. Они менее прихотливы в уходе, равномерно нагреваются. Не нужно создавать отдельное место для хранения топлива. Можно точно контролировать температурный режим.

Выбор печи зависит от финансовых возможностей, личных пожеланий.

Тонкости установки

Монтаж металлической печи следует производить с соблюдением специальных требований:

• Основание, на котором устанавливается конструкция, должно быть прочным, устойчивым, пожаростойким.
• Стены рядом с отопительным прибором необходимо облицевать жаропрочным материалом.
• Выходная труба и дымосборник печи должны иметь одинаковый диаметр.
• Под топливным каналом следует уложить огнестойкий лист для предотвращения возгорания.
• Уклон пола в парной должен идти вниз от отопительного прибора, чтобы под настил не попадала вода.

Схема установки зависит от разновидности печи, особенностей расположения топки, типа дымохода

При выполнении монтажных работ важно помнить о том, что безопасность эксплуатации отопительного оборудования и самой бани зависит от строгого соблюдения правил монтажа

Подготовка к сооружению портала

До начала строительства этого элемента печи в бане следует тщательно продумать проект, так как впоследствии конструкцию нельзя будет переделать, только сломать и построить заново. Вначале просчитаем размеры будущего обрамления, которые зависят от габаритов отопительного прибора.

При расчетах складываются следующие параметры.

1. Высота и ширина и самой печи, учитывая высоту ножек.
2. Ширина зазора при расширении стенок печи во время эксплуатации.
3. Кладка из кирпича вокруг печи. Ее ширина и высота должна быть не менее 25 см.
4. Ширина пространства между кладкой и деревянной стеной бани.

Чтобы определить количество кирпичей для портала, следует разделить площадь кладки на площадь одной стороны кирпича (для этого ширину строительного элемента умножают на его длину). К полученному значению прибавляют еще 10 % от всего количества кирпичей. Эта мера необходима на случай их повреждения.

Расчеты размера портала

Портал можно построить из различных материалов. Выбор зависит от интерьера помещения. Иногда для создания общего дизайна бани может потребоваться сочетание разных видов материалов. Естественно, необходимо учитывать, что те элементы, которые контактируют с печью, должны быть огнеупорными.

Обрамление портала для банной печи выполняется из:

Ни один из перечисленных материалов нельзя назвать идеальным. У каждого есть свои достоинства и недостатки. Поэтому специалисты рекомендуют использовать те материалы, которые будут соответствовать всем требованиям.

Портал из кирпича и камня

Он смотрится и красиво, поэтому впишется в любой интерьер бани. Для любителей классики портал из кирпича для банной печи будет отличным вариантом. Обычно для сооружения П-образной конструкции используют красный кирпич. Он более теплоустойчивый и хорошо переносит влагу. Клинкерный материал также подходит для кладки.

Силикатный кирпич использовать не рекомендуется.

Камень тоже хорошо переносит высокие температуры и эффективно отдает приятное и благотворное тепло. При этом не имеет значения: натуральный он или искусственный. Некоторые виды камней (ракушечник, мрамор, песчаник, травертин) не стоит укладывать около топочной дверцы: копоть будет въедаться в их пористую структуру, и от сажи не избавиться. Украсит интерьер бани обыкновенная галька, которую можно выложить в виде рамки вокруг портала, присоединив специальным клеем. Необходимо помнить о большом весе камня и кирпичей. Поэтому нужно позаботиться об усилении фундамента.

Портал из древесины

Дерево является легковоспламеняющимся материалом, к тому же быстро рассыхается и деформируется под воздействием высоких температур. В основном древесина подходит в качестве декоративной отделки портала. Ее обязательно следует защитить специальными пропитками от огня, которые будут препятствовать возгоранию.

Деревянный портал для печи необходимо изолировать светоотражающим экраном, который состоит из теплоизоляционного и облицовочного негорючего материалов. Например, из термостойкого утеплителя и листа из нержавейки или стали. Зеркальная металлическая поверхность будет отражать тепловые лучи от деревянных стен бани, тем самым защищая ее от возгорания.

Портал из гипсокартона и применение металла

В качестве декоративной отделки печного входа нередко используют этот легкий и недорогой материал. Единственный его недостаток: требует дополнительной отделки. Для бани лучше всего применять термостойкий гипсокартон. Он пожаробезопасен, так как благодаря особой технологии не имеет в своей структуре воздуха. Известно, что огонь подпитывается кислородом, а при его недостатке пламя тухнет. Отсутствие воздуха обеспечивает максимальное сжатие всех компонентов в гипсокартоне. К тому же такое изделие обрабатывают специальными составами для повышения стойкости к огню. Но несмотря все на тонкости производства жаростойкого гипсокартона, он не выдерживает открытый контакт с огнем более чем 25–30 минут.
