Электрические автоматические ворота – как их выбирать

Рулонные ворота

Системы чем-то похожи на секционные конструкции, только ширина скрепленных линий не превышает 25 миллиметров. Данные полосы – профилированные, и производятся из алюминия или стали. Их соединяет подвижное крепление. В процессе открывания створка направляется вверх и накручивается на вал, который находится внутри короба. Таким образом, в распахнутом положении эти ворота не массивны.

Их реже выбирают для гаражей, потому что они в основном подходят невысоким сооружениям (2 или 2,5 м) с шириной не больше 3 метров. Если необходимо перекрывать проходы с шириной от 3-х метров, то нужно понимать, что в полотне будет много отверстий и щелей из-за большого количества подвижных деталей. Хотя, если на этом моменте не останавливаться, то можно рулонными воротами перекрывать и большие проходы.

Плюсы:

компактное хранение;
нет необходимости в свободной зоне перед гаражом;
если не акцентировать внимание на просветах, то данный тип ворот с легкость перекроет широкий проход;
низкая стоимость.

Безопасность

По показателям безопасности секционные ворота превосходят все остальные типы ворот. Их преимущества очевидны, особенно если сравнивать с обыкновенными распашными конструкциями. Открытые секционные ворота не могут внезапно закрыться даже если произошло обрывание троса или отключение электричества. В этом случае они надежно защищены механизмом от падения. Аварийное устройство гарантирует полную безопасность во время таких неожиданностей.

Если створка секционных ворот по какой-то причине наехала на препятствие, то полотно автоматически останавливается, как в лифте. Далее оно постепенно откатывается назад.

Обесточенные секционные ворота можно легко открывать и закрывать вручную с применением небольшой физической силы.

Узнать цены и ознакомиться с типовыми проектами модульных зданий КОНВЕЙТ. Возможно производство зданий по индивидуальным проектам.

Что входит в комплект?

Если человек всерьёз заинтересовался подобным товаром, то перед его покупкой необходимо выяснить всю доступную по нему информацию. А сделать это проще всего при помощи всемирной глобальной паутины, которая и фото автоматических ворот, и нужные сведения предоставит.

Изучая различную информацию, человек может узнать, из чего состоят изделия подобного плана. А входит в их комплект довольно много связующих опций.

К ним относятся:

• опоры для крепления;
• воротные створки;
• петли;
• засов;
• вспомогательные материалы для бокового упора;
• автоматический привод (один или несколько, в зависимости от сделанного заказа);
• рукоятки для открывания;
• строительные крепления, которые крепят автоматический привод к воротным створкам и опорам;
• центральный упор.

Распашные автоматические ворота

Распашные автоматические ворота бывают обычно несложной конструкции, состоящей из створок, зафиксированных на шарнирах и с помощью электрических приводов распахивающихся как наружу, так и вовнутрь. Из стального профиля с сечением 40х60 мм или 60х80 мм изготавливаются створки, закрепленные на подшипниковые петли. Петли легко можно установить так, что они обеспечивают надежное использование, как для легких конструкций ворот, так и для более тяжеловесных.

В случаях перекоса подшипниковые петли легко подвергаются регулировке. На такие ворота также ставят электромеханический замок, открывающийся при помощи пульта дистанционного управления, импульс, посылаемый пультом с расстояния в 50-60 метров, позволит вам даже не останавливаться перед воротами, так как они будут открыты и распахнуты перед вашим автомобилем. Дизайн ворот может быть выполнен по эскизу заказчика.

Автоматические ворота с калиткой

Несомненно, калитка является самым удобным вариантом входа на территорию, позволяющим не нагружать основную конструкцию. Калитку можно установить на воротах, которые ограничивают въезд транспорта на охранную территорию, но при этом допускают прохождение людей. Ее установка возможна на ворота любого типа.

Калитка, встроенная в ворота, не должна мешать открыванию ворот

В откатных, секционных и рулонных конструкциях это важно учитывать. Но в то же время такие ворота с калиткой очень функциональны

Видео: рулонные ворота с калиткой — особенности

В этой статье мы рассказали о видах ворот, перечислили их особенности, посоветовали, на что обратить внимание при выборе ворот для гаража и ворот с калиткой. Если у вас остались вопросы, мы с радостью на них ответим

Советы по эксплуатации

Многие знаю процесс использования автоматических ворот, но саму суть безопасной эксплуатации не осознают весьма большое количество пользователей.

• Отметим, что петли изнашиваются, поэтому не стоит открывать и закрывать ворота по сотне раз на дню. Максимальное количество использований в день десять, более не рекомендуется.
• Также в случае присутствия тягового ремня, ничего не нужно смазывать, что является неплохим плюсом.
• Рекомендуем приобрести дополнительно устройство для замедления процесса спуска щита, данный момент повлияет на долговечность конструкции.
• Ну и последним моментом отметим аккуратность, как бы глупо то ни звучало, но некоторые водители выезжают из гаража при еще не до конца открывшихся воротах. А вообще, просто постарайтесь быть более осмотрительны!

Компактность и удобства монтажа

Возможность установки под жилыми помещениями

К преимуществам автоматических ворот относится возможность монтажа в гараж, находящийся в жилом помещении.

При производстве гаражных ворот фирмы изготовители учитывают все ваши пожелания – это выбор цветовой гаммы, дизайна, качества материалов, а также видов конструкций будь то откатные или же распашные ворота, и полная укомплектованность их системами безопасности современного типа.

Плюс ко всему – это прекрасный внешний вид. Электронный механизм сам по себе выглядит необычно и стильно. Такие изделия украсят собой любое помещение, сооружение, здание и преобразят их внешний вид.

Одним из немногих минусов для приобретения автоматических ворот является неосторожность при выборе подделки. Если при изготовлении данных конструкций используется некачественная и дешевая автоматика, то данное изделие не прослужит своему владельцу и нескольких лет

Качество автоматики и материалов, из которых производятся ворота, должны быть подтверждены многочисленными испытаниям, а также быть сертифицированными.

Потолочные и вальные приводы

Потолочный привод удобен тогда, когда ворота не используются интенсивно, например, в частных домовладениях. Бальный привод мощнее, его конструкция весит больше. Обычно такой привод используется на промышленных объектах, например, в автосервисах или на автомойках. Если вы часто пользуетесь гаражом, такой привод будет уместен. Но стоит учитывать, что потолочная автоматика проще в эксплуатации и стоит дешевле.

Автоматические приводы могут быть оснащены фотоэлементами, которые реагируют на движения. Антенное устройство позволяет увеличить радиус действия пульта дистанционного управления на несколько десятков метров. К слову, пульты управления для приводов тоже бывают разные. Самый удобный — в виде брелока: прикрепите его к связке ключей, и не придется сталкиваться с вечным вопросом «А куда же я дел пульт?»

Приобретая автоматический привод для ворот, необходимо обратить внимание на производителя устройства. Ведь оно выполняет важную функцию защиты вашего автомобиля, а такое кому попало не доверишь

Надежным и хорошо зарекомендовавшим себя брендом является компания Doorhan. Важная особенность автоматических приводов Doorhan — то, что они полностью адаптированы к погодным условиям российских широт и безупречно работают при любой погоде.

Еще один производитель, пользующийся заслуженной популярностью у владельцев гаражей — это An-Motors. Автоматические приводы этого бренда отличает простота и удобство эксплуатации, они радуют глаз современным дизайном и могут быть оснащены полным набором аксессуаров — фотоэлементами, пультами, сигнальные лампами.

Важная особенность обоих вышеупомянутых брендов: они умудряются совмещать высокое качество с доступной ценой.

Распашные

Самый ненадежный вид оформления въезда для гаражей — распашные створки. Это ворота в классическом их понимании, калиточного типа, когда они открываются как обычные двери — поворачиваясь на петлях.

Недостатки конструкции:

• требуется определенное место впереди или позади (в зависимости, в какую сторону открываются внутрь или наружу). Например, если полотно двигается внутрь помещения, то необходимо поставить машину так, чтобы конструкция ее не задела и не было препятствий для ее движения при закрытии;
• ненадежность — легко раздвинуть, можно срезать петли;
• парусность максимальная. Площадь большая, поэтому от ветровой нагрузки возможно самопроизвольное распахивание, повреждение привода, элементов для запирания и блокировки.

Достоинства:

• простота в установке, особенно, если такие ворота уже стоят: достаточно купить комплект привода с рычагами и установить на опоре и полотне;
• низкая цена.

Распашные варианты чаще применяются для больших производственных гаражей или придомовых территорий.

Типы приводов распашных конструкций

Есть несколько разновидностей приводов для распашных полотен:

• подземный. Механизм, обеспечивающий движение, закапывается под землю, выступает только рычаг к створке. При установке надо бетонировать приямок;
• линейный. Имеет вид длинного узкого цилиндра, одна часть крепится к опоре, вторая к полотну;
• рычажный. Короб с толкателем, от которого к створке идет система изогнутых рычагов на шарнирах.

Комфорт управления

Выше неоднократно упомянута автоматика на ворота для гаража, как один из главных элементов повышения степени удобства пользования конструкциями.

Под ней понимают специальный механизм, который позволяет быстро открывать и закрывать полотно, прилагая минимум усилий. Выбор системы того или иного типа зависит от разновидности ворот.

Распашные

Возможные варианты:

• линейная — обеспечивает перемещение полотна наружу или внутрь под углом в 90°. Отличается долговечностью, простотой обращения и надежностью. Важный нюанс: линейная (или червячная) система автоматики для гаражных ворот в силу конструкционных особенностей сокращает проем примерно на 300 мм;
• подземная — монтируется ниже плоскости пола, способна обеспечить открытие и внутрь, и наружу. Отличается повышенной мощностью;
• рычажная — подходит только для случая, когда ворота открываются внутрь, то есть, для очень просторных гаражей.

Секционные

Комплектуются специальными — потолочными — механизмами с ременной или цепной передачей. Компактные габаритные размеры, высокий уровень безопасности, низкий уровень шума при работе делают системы этого типа оптимальным вариантом для гаражей, совмещенных с частным домостроением.

Подъемные

Вес полотна — главный фактор, который учитывается при выборе подходящей автоматики. Мощность электропривода подбирается именно под полотно. Монтаж производится в зависимости от количества приводов:

• если один — сбоку или по центру;
• если два — по обе стороны от полотна.

Также важно учесть интенсивность работы привода. В паспорте изделия она указывается в процентах

Если, например, открытие или закрытие занимает ровно минуту, а интенсивность составляет 30%, необходимо 60 минут умножить на 30% и разделить на 100%. Так определяется количество циклов, которое автоматика способна выполнить в час без перегревов и, соответственно, повышенного износа. В нашем случае количество циклов составит 60 х 30 : 100 = 18 в час.

Роллетные

Благодаря вальной автоматике управление гаражными воротами становится максимально комфортным

Обратите внимание: если скорость открытия не важна, а габаритные размеры невелики, с точки зрения оптимизации расходов правильнее будет выбрать ручное управление конструкцией

Советы профессионалов

Владельцам, которые хотят самостоятельно построить гараж, рекомендуют учесть такие моменты:

1. Если для обшивки берется лист стали, то его оптимальная толщина составляет от 2 до 5 мм.
2. Средне допустимыми размерами дверного проема под заезд легкого, грузового автомобиля считаются 2,4*2,1 м, 5,4*2,4 м.
3. Расстояние от борта автомобиля до боковой части должно быть минимум 30 см.
4. Минимальная высота проема — 2 м.
5. Не рекомендуется использовать висячий замок с внешними петлями.
6. Регулярная смазка петель предотвращает их смещение, поломку штока, другие неисправности.
7. Упростит процесс сборки наличие чертежей ключевых деталей ворот.
8. Чтобы створки не провисали, необходимо правильно приварить поперечины, усилить каркас металлическими косынками, поставить распорки.

Автоматика для распашных ворот: виды приводов

Автоматические распашные ворота приводятся в действие механизмами двух типов: линейными и рычажными. Любой из них может открывать полотно как внутрь, так и наружу: направление открывания зависит от установки. Но в некоторых случаях есть определенные ограничения, которые заставляют использовать при открывании ворот внутрь механизм определенного типа.

Линейный привод

Механизм очень прост и надежен. Внешне выглядит как продолговатый футляр. Внутри находится червячная передача — длинный винт — который приводится в движение редуктором, установленным в задней части корпуса. При включении редуктора червячная передача толкает створку или тянет ее.

Линейный привод автоматики для распашных ворот

Корпус линейного привода для автоматических распашных ворот делают и металла, который покрывают порошковой краской. Устанавливаться могут на ворота любого типа и любой массы. Чем больше размеры, вес и парусность, тем более мощные требуются моторы и массивная передача.

Пример установки линейного механизма для открывания ворот и калиток

Ставят на столб напротив одной из горизонтальных балок — по выбору. Но самый лучший вариант — примерно посредине высоты полотна.

Рычажный привод

Второй тип автоматики для распашных ворот — рычажный. Он состоит из редуктора, спрятанного в корпусе, и двух подвижно соединенных рычагов, которые напоминают торчащий локоть.

Автоматика для распашных ворот рычажного типа

Блок с редуктором крепится на столбе, рычаг — к створке. Такое устройство позволяет открывать ворота внутрь, даже если столбы очень широкие.

Рычажный привод для автоматического открывания ворот

Одна из разновидностей рычажного механизма — подземные приводы. Часто они выделены в отдельную группу. В этом случае редуктор спрятан в металлической коробке, которая забетонирована возле столба. Снаружи остается только рычаг.

Пример установки подземного привода

Какой выбрать тип

Внешне многим больше нравится линейный привод — он более компактен. Но на широких столбах, при открывании створок внутрь, он не может быть установлен, во всяком случае, без доработки столба. Если очень не хочется ставить рычажный, на нужной высоте делают в столбе нишу, удаляя часть кладки или бетона.

Схемы установки линейного механизма открывания ворот внутрь и наружу

При открывании створки внутрь, задняя часть привода при помощи специального кронштейна крепится на поверхность столба, обращенную во двор. Если расстояние от этой поверхности до места крепления створки будет больше 8 см (на рисунке расстояние обозначено буквой «С»), то линейный привод поставить не получится — он просто не дотянется до створки. Есть, правда, некоторые модели, которые могут устанавливаться при С=12 см, но их не так много.

Если ворота открываются наружу — на улицу, то привод крепится на поверхности столба, которая обращена в сторону проема. При этом он выступает примерно на 20 см. Так как приводов для двустворчатых ворот два, то они заужают проем на 40 см. Это тоже нужно иметь в виду, особенно если это ворота в гараже. В этом случае стоит устанавливать привод, так, чтобы он оказывался выше машины и не мешал при маневрах.

Дополнительная комплектация

В штатном наборе к автоматике любого типа идет два привода — правый и левый, блок управления к ним. Некоторые фирмы в базовый комплект включают два пульта управления и приемник кода, но в некоторых эти устройства идут как опция — покупаются отдельно. Сравнивая модели и цены внимательно изучайте комплектность базовой поставки.

Пример основной и дополнительной комплектации

Кроме пультов есть возможность использовать программируемые брелки — если управлять воротами могут больше, чем два человека. Полезная опция — установка фотоэлементов. Во время открывания/закрывания дверей они реагируют на находящиеся в поле действия объекты (кошки, собаки, пожилые люди или дети, которые не успели пройти в заданный промежуток времени) и останавливает движение створки до тех пор, пока объект не исчезнет.

Полезным дополнением будет сигнальная лампа. Она актуальна, если ворота открываются на оживленную часть улицы, предупреждая прохожих.

Что потребуется при покупке

При подборе модели у вас обязательно должны спросить, какого размера ворота, из чего сделаны или какая масса створки. Потребуются параметры столбов, расстояние от края до петель. Чтобы объясняться было проще, нарисуйте план ворот с указанием всех размеров. Чтобы подбор был правильным, могут понадобиться фото. Нужен общий план и крупным планом петли и способ их крепления.

Секционные автоматические гаражные ворота

Секционные ворота для гаража похожи на подъемно-поворотные. Разница в том, что полотно представляет собой отдельные секции, подвижно сочлененные между собой при помощи петель. Эти секции поднимаются вверх по направляющим (на секциях закреплены ролики). Хоть сходство и есть, но из-за того что секции имеют относительно небольшую высоту и «складываются», места при подъеме/опускании они перед воротами вообще не занимают.  На потолке они занимают столько же места, как и подъемно-поворотные.

Секционные автоматические ворота для гаража многие считают лучшим выбором

Виды и свойства

Есть два типа секционных ворот для гаража — с утепленным и холодным полотном. Секции без утеплителя — это просто металлические полосы, покрытые защитным слоем и покрашенные. Теплые секционные ворота собираются из сендвич-панелей. Пространство между двумя слоями металла заполняют утеплителем, что и определяет основные характеристики ворот. Чтобы уменьшить теплопотери в месте стыка панелей устанавливается уплотнитель (обычно — эластичная резина). Имеет те же типы подъема, что и подъемно-поворотные, только параметры дверного проема другие (меньше).

Два типа приводов для автоматизации

Для автоматизации могут использоваться два типа приводов. Первый ставят на потолке за потолочными направляющими. При помощи троса он соединен с полотном. Наматывая трос, он тянет вверх панели. Этот вариант имеет небольшую мощность, стоит дешевле, используется только для гаражных ворот бытового назначения. Второй привод — осевой. Ставится сбоку на расположенную в верхней части конструкции ось. Приводит в действие ось, а та — полотно ворот. Этот тип привода более мощный, может использоваться на для створок большой массы.

Достоинства и недостатки

Основное достоинство уже озвучили — секционные автоматические гаражные ворота для работ не требуют места впереди

В некоторых случаях это действительно важно. Остальные плюсы выглядят так:

• Теплые модели имеют такую же теплоизоляцию, как стена в полтора кирпича.
• Высокая надежность. Она не сравниться со стальным листом толщиной в 4-5 мм, но довольно высокая.
• Достаточная жесткость для сопротивления ветровым нагрузкам.
• Несложный монтаж. Конструкция собирается из небольших по массе и размерам частей, что несколько дольше по времени, но гораздо проще физически. С монтажом секционных автоматических гаражных ворот справиться можно и в «одни руки».

Вид тоже довольно солидный

В полотне ворот можно установить калитку.

В общем, не удивительно, что именно этот тип ворот для гаража ставится чаще, чем остальные. Неплохой выбор. Но есть и недостатки:

• Высокая цена.
• Не слишком высокая степень защиты. Для установки во дворе — это отличный вариант. Если же гаражные ворота выходят на улицу, стоит поискать другой, более надежный вариант.

Таблица основных характеристик каждого производителя.

Характеристика	DoorHan	Alutech	Hoermann
Цена, €	460	520 – 550	700 – 900
Гарантия, мес.	12	24	24
Габаритные размеры, мм	от 1800*1800 до 6000*3100	от 1750*1710 до 6000*3085	от 2250*1875 до 6000*3000
Вес, кг/м2	11,2 – 14,7	11,2 – 14,7	11,2 – 14,7
Толщина сэндвич-панели, мм	40	45	42
Теплоизоляционный материал	вспененный полиуретан	вспененный полиуретан	вспененный полиуретан
Циклы открытия-закрытия	25000	25000	25000
Тип пружины	торсионные пружины	торсионные пружины	торсионные пружины
Лакокрасочное покрытие	Полимерное, устойчивое к царапинам и воздействию осадков
Автоматика	привод – Sectional	автоматика Nice, Marantec, AN-Motors (Италия, Германия и Китай)	приводы: ProMatic и SupraMatic
Цена автоматики, тыс./руб.	от 8000	от 14 000	от 22 000
Окна	круглые и прямоугольные с декоративными вставками	квадратные, круглые и прямоугольные	остекление Duratec, много вариантов
Дополнительные опции	калитка с плоским порогом	врезная калитка с плоским порогом для серии Classic. Для серии Standart только боковая дверь в фасаде	калитка с плоским порогом

Простые распашные ворота

В том случае, если вы желаете приобрести традиционные конструкции распашного типа, то знайте, что действительно такие изделия являются распространенными в современном мире.

Применение распашных ворот

Преимущества

Важно отметить, что такие ворота считаются простыми и надежными, поэтому многие потребители желают купить их с особым желанием, ведь они проверены временем. Хочется добавить, что стоят они недорого, что позволит также, каждому желающему купить их, а как только вы узнаете, что вам будет предложен широкий выбор материалов, предназначенный для створок, то вы поймете, что действительно такие ворота неповторимы

• Самое пожалуй большое достоинство, это возможность сделать распашные ворота своими руками. На эту тему есть подробная инструкция на нашем сайте.
• Они не только просты в использовании, но и отличаются невысокой ценой, а значит, позволить себе их покупку смогут все. Говоря о таких воротах в целом, хочется добавить, что они представляют собой специальные опоры, створки.
• Приобретая такие ворота, необходимо отметить, что вы сможете лично убедиться в их высочайшем качестве и долговечности.
• В качестве основного материала, используемого для зашивки створок, принято использовать древесину, это может быть и металлические, профилированные листы и иные материалы, которых большое количество. Для управления воротами, всегда можно воспользоваться специальными электрическими приводами, так вы сможете серьезно упростить использование ворот, тем самым ускоряя открывание створок.

Недостатки

Но есть и недостаток у таких ворот, он заключается в том, что необходимо обеспечить объем свободного пространства, а сделать этого часто не позволяет территория, так что, желая купить такие ворота, необходимо заранее учесть этот важный момент.

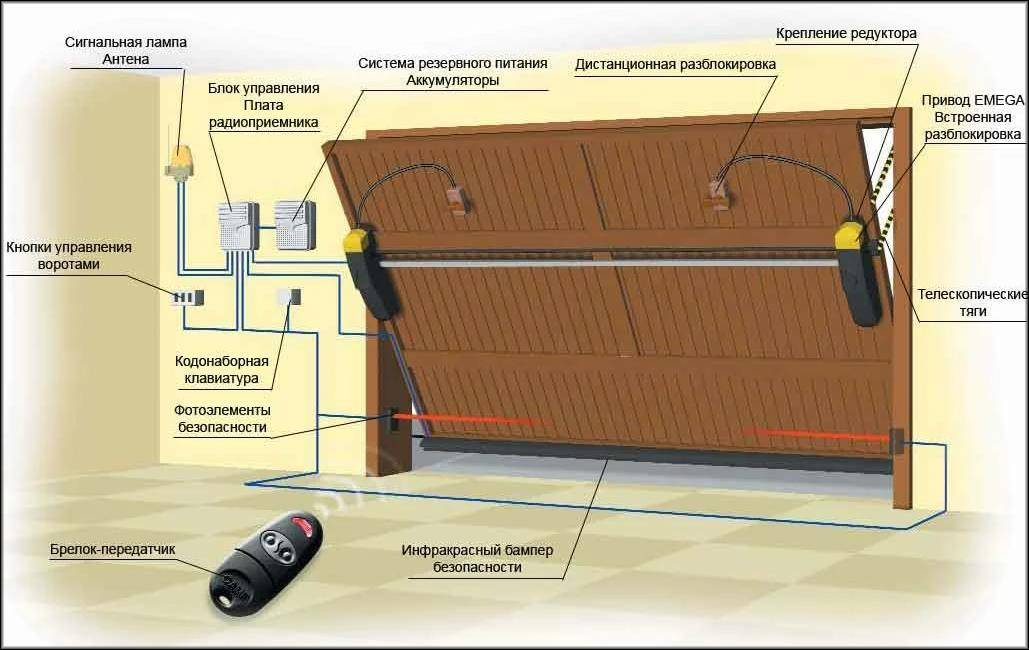

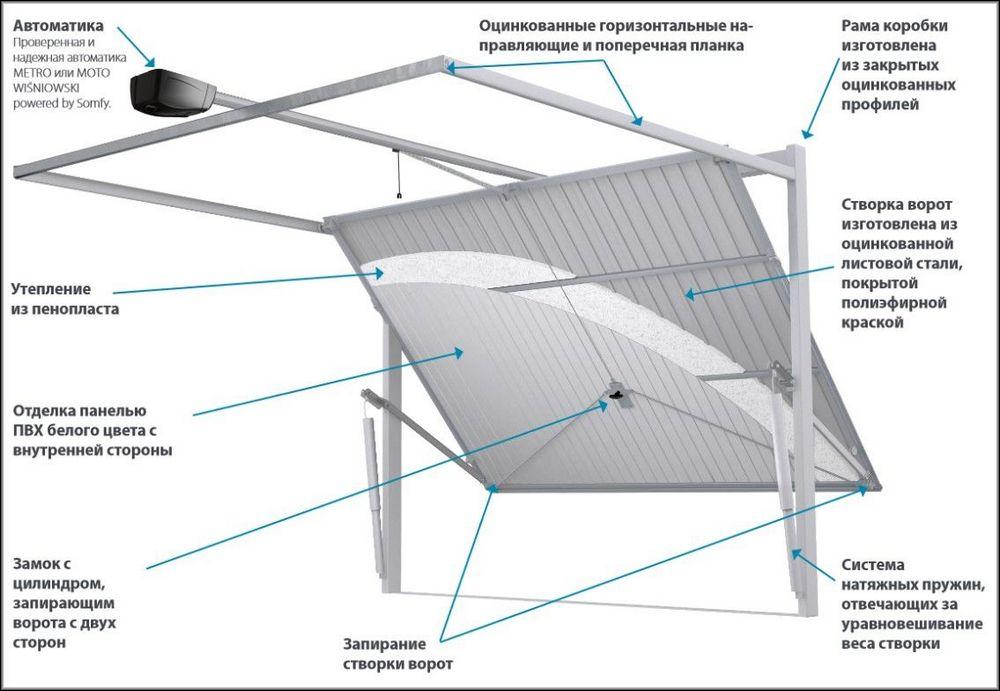

Подъемно-поворотные

У подъемных ворот с поворотным принципом сегмент один. Привод поднимает такую сплошную панель на подвижной жесткой раме, но не строго по вертикали, а в процессе разворачивая ее в горизонтальное положение (при этом кромка немного выдвигается). Дальше полотно задвигается в притолоку, где фиксируется на каркасе. Подъемная система из всех разновидностей имеет самую высокую скорость.

Если отсутствует свободное пространство под потолком или оно занято, секционные и подъемно-поворотные изделия смонтировать сложно, впрочем, такое бывает редко. Плюсы и минусы указанных видов в целом совпадают. Последние более стойкие к взломам из-за цельности, но перед заездом машины необходимо соблюсти некоторое расстояние, поскольку при подъеме кромка немного выступает.

В данном случае увеличенными плюсами конструкции является пространственная жесткость, стабильность геометрии, отсутствие шарнирных сочленений сегментов, соответственно, надежность и противовзломность выше.

Сделать калитку в секционном варианте конструкции чрезвычайно сложно, а порой невозможно из-за подвижных сегментов, тросов, направляющих, но легче ее обустроить в подъемных воротах.

Выводы

Как видим, все типы въездных ворот имеют свои сильные и слабые стороны. И чтобы правильно выбрать въездные ворота, нужно учитывать:

• их основное назначение;
• рельеф местности: если он сложный, то распашные ворота не подойдут;
• размеры и конфигурацию придомового участка: просторному участку подойдут двустворчатые распашные ворота, узкому и длинному – одностворчатые;
• расположение ворот — в углу участка лучше  сделать складные ворота;
• то, как будут расположены ворота относительно дороги и улицы;
• ширину проезжей части улицы.

Любой тип въездных ворот можно автоматизировать. Участники FORUMHOUSE устанавливают самые разнообразные автоматические системы, от пульта до датчика, реагирующего на вес.

На случай отключения электричества делают систему аварийного разблокиратора ворот, чтобы можно было открыть их в ручном режиме.
