Люминесцентные — энергосберегающие
Хорошим уровнем экономии энергии обладают люминесцентные лампы. Внутри них находится трубка из которой сделана колба, покрытая порошком люминофором. Это обеспечивает свечение в 5 раз ярче, чем лампы накаливания при той же самой мощности.
Люминесцентные не очень экологичны из-за напыления ртути и люминофора внутри. Поэтому требуют бережной утилизации через определенные организации и контейнеры приема использованных лампочек и батареек.
Также они подвержены эффекту мерцания. Проверить это легко, достаточно посмотреть их свечение на дисплее через камеру смартфона. Именно из-за этой причины не желательно размещать такие лампочки в жилых помещениях где вы постоянно находитесь.
//www.youtube.com/watch?v=bSPenZibRko
Светодиодные лампы и светильники разных форм и конструкций широко применяются в различных сферах жизни.
Их преимущества:
- устойчивость к температурным перегрузкам
- незначительное влияние на перепады напряжения
- простота сборки и использования
- высока надежность при механических нагрузках. Минимальный риск, что она разобьется при падении.
Светодиодные лампы в процессе работы очень слабо нагреваются и поэтому имеют пластиковый легкий корпус. Благодаря этому они могут применяться там, где другие устанавливать нельзя. Например, в натяжных потолках.
Экономия электроэнергии у светодиодов более значительная чем у люминисцентных и энергосберегающих. Они потребляют примерно в 8-10 раз меньше, чем лампы накаливания.
Если грубо взять усредненные параметры по мощности и световому потоку, то можно получить такие данные:
Эти результаты примерные и в реалии всегда будут отличаться, так как многое напрямую зависит от уровня напряжения, марки производителя и множества других параметров.
Например в США, в одной пожарной части до сих пор горит обычная лампочка накаливания, которой уже больше 100 лет. Был создан даже специальный сайт, где через web камеру, в режиме онлайн, можно понаблюдать за ней.
Все ждут, когда же она сгорит, чтобы зафиксировать этот исторический момент. Посмотреть можно здесь.
Светодиодные и энергосберегающие лампы обладают возможностью давать разный цвет светового потока.
В этом случае на ней будет указано значение 2700-3500 Кельвинов. Это так называемая цветовая температура. Этот свет аналогичен простым лампочкам накаливания.Желтый – является наиболее комфортным для глаз и уютным для жизни.
На лампе указывается 3500-4500 Кельвин. Такой свет хорош там, где необходима правильная цветопередача – рабочий стол, наложение макияжа, художественные работы.
голубовато-холодный 6400 Кельвин и выше
Такой свет будет уместен в санузле, либо в подсобном помещении.
Чтобы не искать непонятные цифры и быстро отличить величину светового потока, производители зачастую на упаковке наносят наглядные цветовые обозначения:
голубая рамка – холодный свет

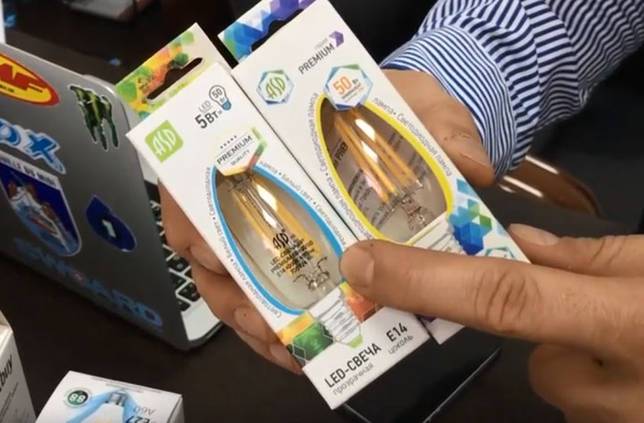

В последнее время большую популярность получили филаментные лампы. Это та же самая светодиодная, только выглядит она во включенном состоянии как простая лампочка накаливания.
Именно это и является ее особенностью и преимуществом, которое широко используется в открытых светильниках.
Например, если речь идет о хрустальных люстрах, то при использовании в ней обыкновенной светодиодной лампы, из-за ее матовой поверхности хрусталь ”играть” и переливаться не будет. Он блестит и отражает свет только при направленном луче.
В этом случае люстра смотрится не очень богато. Применение в них филаментных, раскрывает все преимущества и всю красоту такого светильника.
Это все основные виды ламп освещения широко применяемые в квартире и жилом доме. Выбирайте необходимый вам вариант согласно вышеприведенных характеристик и рекомендаций, и обустраивайте свое жилище правильно и с комфортом.
//www.youtube.com/watch?v=V8y2OcxXuuY
Характеристики
Лампы различаются друг от друга конструкцией и техническими характеристиками
Для потребителя важно знать свойства тех или иных источников света. Ознакомимся с ними подробнее
Мощность. Измеряется в Вт. Мощность говорит о количестве электричества, которое потребляет источник света. Чем она больше, тем ярче светит лампочка. Одновременно большая мощность говорит о больших расходах на электроэнергию и размере счетов за нее.
Поскольку номинальная мощность напрямую зависит от конструкции, то для сравнения разных типов ламп удобнее использовать другую характеристику – световой поток.
Световой поток. Измеряется в лм. Световой поток показывает, насколько ярко светит лампочка. Новые модели источников света (люминесцентные и светодиодные) имеют большую яркость при меньшей мощности. Именно за счет этого достигается энергосбережение.
Сравнительная характеристика мощностей самых популярных бытовых лампочек со световым потоком 1200 лм приведена в таблице.
Таким образом, при равном световом потоке мощность светодиодных ламп более чем в пять раз меньше, чем у ламп накаливания.
Светоотдача. Измеряется в лм/Вт. Светоотдача показывает световой поток в расчете на 1 Вт мощности. Также удобный параметр для сравнения разных типов осветительных приборов. Чем больше светоотдача, тем меньшая мощность обеспечивает максимальную яркость.
Коэффициент цветопередачи (Ra, CPI). Показывает, насколько искажаются реальные цвета при искусственном освещении. Обозначается цифрами от 1 до 100. Чем ниже значение коэффициента, тем сильнее искажаются оттенки. Индекс 100 означает, что цвета передаются максимально точно. Для зрения в помещении безопаснее использовать источники света с Ra не менее 80.
Цветовая температура. Измеряется в К. Определяет теплоту света, ведь разные цвета в зависимости от освещения воспринимаются глазом по-разному.
Цветовая температура
Различают несколько типов цветовых температур:
- 2700-3200 – теплый белый;
- 3300-4000 – нейтральный белый;
- 4000-5000 – холодный белый;
- 5000-6000 – дневной свет;
- свыше 6000 – холодный дневной.
Цветовая температура заметно влияет на настроение и работоспособность человека. При выборе ламп, особенно для домашнего и рабочего использования, внимательно изучите маркировку. Помните, что теплый цвет способствуют расслаблению, а холодные – бодрости и работоспособности. Но в больших количествах холодный свет угнетает нервную и зрительную систему. Подробнее можно почитать в статье о цветовой температуре
Срок службы. Это количество часов, которое прослужит источник света. На упаковке обычно указывается срок службы при работе в идеальных условиях. В реальных он может отличаться от заявляемого производителем. Сроки службы популярных бытовых лампочек приведены в таблице.
К тому же у многих моделей источников света со временем падает яркость. Это происходит из-за физических процессов, которые делают возможным само свечение. К таким лампам относятся светодиодные, газоразрядные.
Угол рассеивания света. Это угол, на который расходится световой поток. Лампа накаливания светит во все стороны на 360⁰. Но не все виды источников света могут похвастаться тем же. Например, из-за конструктивных особенностей led (и других типов) угол рассеивания составляет от 30⁰ до 360⁰.
Угол рассеивания света
Исходя из задачи светильника, выбирается оптимальный угол. Для точечной подсветки достаточно 30⁰, а для общего освещения лучше выбирать максимальный угол.
Коэффициент пульсации (мерцания). Характеризует равномерность освещения. Измеряется в процентах. Чем меньше коэффициент, тем ровнее световой поток, тем меньше будут уставать глаза. В идеале для дома и офиса стоит выбирать источники света с коэффициентом пульсации около 5%. Лампы с коэффициентом свыше 35% опасны для зрения.
Типы цоколей ламп
Раньше при покупке лампочек домой мы не задумываясь брали лампочку Ильича и ставили её в нашу люстру, сейчас же появилось большое разнообразие светильником с патронами под различные цоколи ламп. В статье рассмотрим основные типы цоколей и как определить какая лампа нам подойдет не беря саму лампу в магазин.
Цоколь — это часть лампы, которая располагается в патроне и через которую проходит электрический ток к лампе.
Каждый тип цоколя имеет собственное обозначение, которое составляется из определенных букв и цифр:
1. Заглавная буква в начале обозначения определяет тип цоколя.
E — резьбовой цоколь Эдисона (Edison/Эдисон); G — штырьковый цоколь; B — штифтовой цоколь (байонетный); R — цоколь с утопленным контактом; S — софитный цоколь; P — фокусирующий цоколь.
- 2. Число стоящее после буквы определяет диаметр цоколя или расстояние между штырьками.
- 3. Маленькие (строчные) буквы обозначают количество штырьков, контактных пластин или гибких соединений в данном цоколе.
s — 1 контакт; d — 2 контакта; t — 3 контакта; q — 4 контакта; p — 5 контактов.
Резьбовые цоколи
Являются одними из самых первых которые появились и самыми распространенными в домашнем освещении. Буквенное обозначение получили от своего изобретателя Томаса Эдисона ((Edison). Цифры расположенные следом за буквой указывают на диаметр цоколя в мм.
Лампы с цоколем Е27 это всем хорошо известные лампочки Ильича, но на сегодняшний день используется и для светодиодных и энергосберегаюших ламп.
Штырьковые цоколи
У данного типа ламп первой буквой в обозначении стоит английская G. Для соединения с питающими проводами в патроне используются как прямые штыри, так и штырьки с утолщением на конце. Цифирное обозначение указывает на расстояние между центрами штырьков.
Читать также: Монтаж электропроводки в квартире своими руками
Дополнительное обозначение буквами U X Y Z обозначают разновидность конструкции. Лампы одной размерности, но с разными разновидностями конструкции не взаимозаменяются.
Среди данных цоколей выделяются лампы с цоколями G23 и G24. Эти лампы выпускаются с расположенными внутри стартерами.
Цоколи ламп с утолщением на штырьках GU10применяются в местах повышенной вибрации, вставляя их в патрон и проворачивая мы их фиксируем от выпадения из патрона.
Если вы встречали в магазинах необычные кольцевые лампы, то знайте, в таких используют цоколи G10q.
Намного реже, но все же встречаются в домашних светильниках цоколи с комбинацией двух или даже трех цоколей. Для обозначения данных цоколей ставят цифру, соответствующую колличеству цоколей, перед буквенным обозначением. Например 2G10, 2G11, 2G13.
Штифтовые (байонетные) цоколи
Данный вид цоколя является видоизмененным типом резьбового цоколя. Только роль резьбы выполняют штифта по бокам, за счет которых лампа фиксируется в патроне. Обозначается английской буквой В или русской Ш (В22d=2Ш22). Цифра перед буквой — количество контактов, после буквы — диаметр корпуса.
Такой тип цоколя применяется в автомобилях. За счет точного фиксирования такие лампы могут быть 2-х,3-х контактные. Например лампа с 2 спиралями ближнего-дальнего света.
Лампы с байонетным цоколем зарубежного производства не содержат цифрового префикса, а обозначаются аббревиатурой:
BC — Bayonet Cap (Байонетный цоколь) = B22d, 2Ш22;
SBC — Small Bayonet Cap (Маленький Байонетный цоколь) = B15d, 2Ш15;
MBC или MBB — Miniature Bayonet Cap / Base (Миниатюрный Байонетный цоколь) = Ba9s, 1Ш9.
Цоколь с утопленным контактом
Обозначается буквами R7s? 7 — это диаметр отверстия. Цифры после букв указывают на общую длину лампы в мм, выпускают такие лампы длиной 78, 118, 189, 254 мм. Применяются в различных кварцевых приборах и приборах с высокой интенсивностью освещения.
Читать также: Светильники на потолок
Софитный цоколь
Обозначается буквой S. Цифра после обозначает диаметр корпуса контакта. Контакты расположены с двух сторон. Применяется в салонных осветителях авто.
А также в галогеновых лампах.
Фокусирующий цоколь
Обозначается английской буквой P (Prefocus type Bases / цоколь фокусированного типа). Применяется в автомобилях, кинопроекторах, прожекторов. Цифры указывают диаметр ориентирующей части. P14.5s — одноконтактный, 14,5 мм. цоколь.
Прячем проводку в доме
Светильники на потолок
Монтаж электропроводки в квартире своими руками
Самостоятельный монтаж кабельного канала
Особенности и применение некоторых видов цоколей для ламп
Винтовой цоколь Е
Маркировка этой группы достаточно проста. Она включает в себя букву «Е» и обозначение диаметра корпуса. Для лучшей совместимости часто можно найти специальные адаптеры, которые значительно облегчают работу. Самыми популярными среди цоколей этого типа есть Е10, Е14, Е27, Е40. Этот подвид используется как для ламп накаливания, так и для энергосберегающих и светодиодных. Наибольшей популярностью пользуется классический Е27 и Е14. Самый большой тип применяется для освещения больших площадей – улиц, парков, промышленных зданий.
Штырьковый цоколь G
В конструкциях этого типа используются штырьки, и какая-либо резьба отсутствует. Они используются в маленьких галогеновых лампочках, а также светильниках встроенного и точечного типа. Самые распространенные из них – это G4 (самые компактные, предназначены для точечного освещения интерьеров), G5.3 (чаще всего встречается в потолочных светильниках), G9 (применяют в декоративном освещении под напряжением 220 В), G10 (иногда встречаются в настенных светильниках), G13 и G23 (используются в стандартных люминесцентных лампочках внутреннего освещения, однако отличаются большей осветляемой площадью, нежели лампы накаливания).
Цоколь с утопленными контактами R
Это разновидность цоколей, которые рассчитаны на высокие показатели мощности и температуры, предназначены для галогенных, трубчатых и кварцевых ламп. В маркировке указываются также цифры, обозначающие длину трубки в мм.
Штифтовой цоколь B
Эта же группа примечательна своими ассиметричными краями, которые устанавливаются в патрон по строго заданному положению, примером фокусировки света в конкретном положении, что надобно в автомобильных лампочках. Этот вариант более компактен, чем стандартный винт Эдисона и отличается ускоренным процессом замены неработающей лампы.
Софитный цоколь S
Это разновидность двусторонних цокольных конструкций, предназначенных для освещения санузлов или подсветки различных предметов (витрин, номерных знаков, зеркал). Нередко используется в сценической аппаратуре. Отличается характерным расположением контактов по обе стороны. Маркируется Sx, где х обозначает диаметр корпуса. Может фиксироваться как с двух сторон, так и с одной.
Фокусирующий цоколь P
Эта цокольная вариация изготавливается с использованием сборной линзы для направления потока света. Они служат для навигационных огней, кинопроекторов или прожекторов. При маркировке указывается диаметр фланца, который фокусирует свет, либо произвольной части корпуса.
Телефонный цоколь Т
Это редко встречаемые конструкции как правило осуществляют мелкую подсветку оборудования, на клавиатуре компьютера или в пультах управления. Выводы установлены на внешнем основании, ширину которого обозначают маркировочные цифры.
Нечасто встречающаяся разновидность, которая зачастую применяется в проекционном оборудовании.
Бесцокольный тип W
Самый элементарный подвид, где проволочные контакты выводятся наружу сквозь стеклянную колбу, толщину которой с одним токовым выводом и указывают в маркировке. Дальше ставят множительный знак ширину основания в миллиметрах. Их примеры можно встретить в гирляндах и в качестве указателей поворота.
Что такое лампа?
Бесспорно, дать однозначное определение лампе сегодня очень сложно. Их большой выбор и разные характеристики дают возможность сделать абсолютно любое помещение индивидуальным и роскошным, а мощность, энергоэффективность, безопасность, цвет и форма удивляют своим многообразием.
Лампа – это прибор, который предназначен для освещения помещения. Кроме этого, лампы могут использоваться и в других целях: для профилактики заболеваний, освещения витрин магазинов, рекламных конструкций, дезинфекции инструментов и прочего.

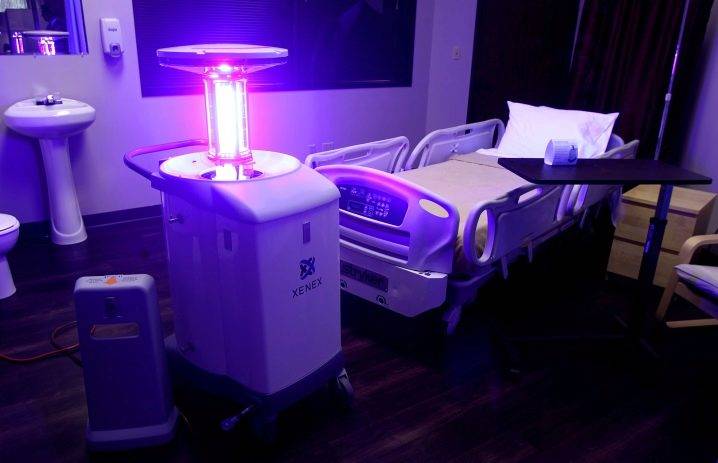

Например, кварцевые ультрафиолетовые лампы применяются в медицине при лечении воспалительных заболеваний. Также используя кварц в косметических целях, можно улучшить состояние кожи, защититься от различных вирусов и избавиться от возрастных морщинок.
Люминесцентные лампы (КЛЛ и ЛЛ)
Устройства состоят из колбы, внутренняя поверхность которой покрыта люминофором. Емкость, где находятся электроды, заполняется смесью ртутных паров с инертным газом.
Для пуска используется специальный блок – электронный или механический балласт. При включении внутрь колбы посылается заряд, который вызывает образование ультрафиолетовых волн, под воздействием которых люминофор начинает равномерно светиться.
Люминесцентные лампы могут испускать свет разных оттенков. Для его обозначения используются разнообразные маркировки. Как пример, можно назвать ЛТБ – лампа теплого, ЛХБ – холодного, ЛЕ – естественного света
Модели делятся на два вида:
- линейные устройства (ЛЛ) – громоздкие трубки, на концах которых находятся два штырька;
- компактные лампы (КЛЛ), имеющие вид закрученной спирали, у которых пусковой блок запрятан в цоколь.
Маркировка G обозначает приборы со штырьковой конструкцией, а буква E – резьбовой патрон.
Технические характеристики КЛЛ:
- светоотдача — 40-80 Лм/вт;
- мощность — 15-80 Ватт;
- период службы — 10000-40000 часов.
Важным преимуществом люминесцентов является низкая рабочая температура. Даже до включенного изделия можно спокойно дотронуться голой рукой, благодаря чему его безопасно устанавливать у любой поверхности.
В то же время у подобных устройств есть немало отрицательных сторон. Прежде всего, они недостаточно экологичны — находящиеся внутри ртутные пары ядовиты.
Хотя в закрытой колбе они не оказывают губительного влияния на человека, разбитые или перегоревшие лампочки могут представлять опасность. Из-за этого им требуется процедура утилизации: предстоит отработавшие изделия сдавать на пункты переработки, найти которые не всегда легко.
Люминесцентные приборы потребляют ощутимо меньшее количество электроэнергии, нежели лампы накаливания, они имеют длительный срок службы и хорошую отдачу света
К другим недостаткам можно отнести:
- Нестабильное функционирование при низких температурах. При -10 °C даже мощные устройства светят крайне тускло.
- При включении лампы зажигаются не сразу, а через несколько секунд или минут.
- Их стоимость довольно высока.
- Работа может сопровождаться низкочастотным гулом.
- Такие модели сложно совместимы с диммерами, что затрудняет регулировку интенсивности света. Нежелательно также использовать их вместе с выключателями, имеющими индикаторы подсветки.
- Хотя срок службы довольно велик, он значительно сокращается при частом включении и выключении.
Кроме того, световой поток, излучаемый этими приборами, сильно пульсирует, что утомляет глаза.
Более подробно о устройстве люминесцентных ламп, их достоинствах и недостатках можно прочесть здесь.
Переходники для цоколей
Если при проведении ремонта невозможно найти источник света, соответствующий установленным патронам, то разрешается применять переходник. Элемент позволяет установить лампу с повышенной светоотдачей (например, закрепить в разъеме типа Е14 изделие формата Е27). Переходники стандартного вида состоят из корпуса, выполненного из изолятора, резьбовой втулки и наконечника, который вворачивается в патрон. Существуют приспособления для интеграции лампочек с разными вариациями штекеров (например, для установки цоколя E27 в колодку формата GU10).
При проведении ремонта может понадобиться монтаж нескольких источников света. В этом случае подойдет разветвитель, но следует учитывать рост нагрузки на электрическую проводку. Дополнительным недостатком изделий является увеличение вылета колбы лампы относительно установленного на потолке или стене светильника. Любой переходник, расположенный в системе освещения дома или офиса, является временным решением. Длительное использование устройства не рекомендуется.
Люминесцентные лампы
В тонкостенную стеклянную трубку с инертным газом и парами ртути помещают в торцах нагревающиеся электроды, которые после подогрева излучают электроны, возбуждающие атомы газа и ртути. Импульсы напряжения величиной несколько сотен вольт, поданные на электроды, создают в газе электрический разряд. Подпитываясь энергией источника напряжения, возбужденные атомы газа и паров металла начинают излучать ультрафиолет. УФ-излучение, имеющее высокую энергию, попадает на люминофор на внутренней поверхности колбы. Под действием излучения атомы люминофора получают дополнительную энергию и излучают свет. Так в люминесцентной лампе происходит преобразование невидимого УФ-излучения в видимый свет.
Для получения такого потока света требуется намного меньше энергии, чем на разогрев металла до температуры каления.

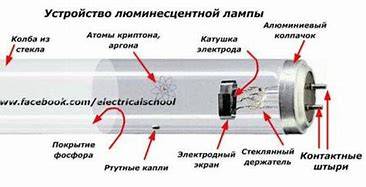

Конструкция люминесцентной лампы.
Трубчатые лампы маркируются буквой Т и числом, которое равно 1/8 дюйма. Т. е. трубка вида Т8 – это 8/8 дюйма или 25,4 мм, округленно 25 мм.
Люминесцентные устройства с колбой вида Т разной мощности. Сверху вниз – 20, 40, 60, 80 и 100 Вт.
Виды лампочек
Не мене разнообразно и исполнение самих ламп. Я не буду рассматривать все, существующие в природе лампы, а остановлюсь на самых популярных, использующихся в домашних и производственных помещениях. К ним относятся лампы накаливания, галогенные, энергосберегающие, люминесцентные и светодиодные.
Лампы накаливания
Лампа накаливания считается самой массовой из всех видов ламп. Она обрела популярность благодаря низкой стоимости и простоте конструкции. Лампа используется в самых простых моделях светильников. Однако, несмотря на широкую известность, лампа накаливания уступает по техническим характеристикам своим аналогам. Срок ее службы составляет примерно 1000 часов, но это не самый серьезный недостаток. Дело в том, что во время работы лампа очень греется и при замене требуется время, чтобы она остыла. Так же нередки случаи, когда лампа взрывается, особенно при скачках напряжения, при этом осколки стекла разлетаются по всему помещению.
Индекс цветопередачи лампы накаливания примерно равен 90%. Преобладающими тонами в спектре свечения являются желтые, поэтому свет от обычной лампы накаливания напоминает солнечный. Большинство бытовых ламп выпускаются с цоколями Е14 и Е27.
Если говорить о разновидностях, этого типа ламп, то наиболее применяемые рефлекторные лампы накаливания. Их основное и единственное отличие от простых ламп, посеребренная поверхность у основания лампы. Это позволяет направить свет в определенную точку, поэтому такие лампы используются для создания направленного света. В магазинах можно встретить рефлекторные лампы с обозначением R50, R63 и R80, где цифра обозначает диаметр лампы. Также, как и у простых ламп накаливания, у рефлекторных ламп предусмотрен резьбовой цоколь Е14 или Е27.
Галогенные лампы
Лампа галогенная может прослужить в четыре раза дольше, чем лампа накаливания. Срок ее жизни составляет примерно 4000 часов. Индекс цветопередачи равен 100%. Технологический процесс производства галогенных ламп предполагает добавление некоторого количества йода или брома. Это способствует лучшей светоотдаче, которая составляет 20-30 люмин/ватт. Самое главное, что высокая светоотдача сохраняется на протяжении всего срока эксплуатации и не снижается, как у обычной лампы накаливания. Будучи меньшими по размеру, чем обычные лампы, галогенные лампы более разнообразны по форме, а сферы их применения шире. Цоколи у них могут быть следующими: G9, G4, R7S, GU10.
Энергосберегающие лампы
Энергосберегающие лампы приобрели необычайную популярность ввиду того, что способны в разы сократить затраты на электроэнергию. Купить их можно в любом магазине, а установить их на место старой лампы накаливания не представляет никакого труда, так как для этого не потребуется никаких переделок. Благодаря новейшим технологиям производства, энергосберегающие лампы обладают компактным размером, различными вариантами мощности, многообразием форм, но неизменно длительным сроком службы. В настоящее время компактные энергосберегающие лампы можно приобрести практически со всеми типами цоколей: Е14, Е27, GU10, G9, GU5.3, G4, GU4.
Люминесцентные лампы еще иногда называют трубчатыми или линейными, из-за характерной формы. Буква Т на трубке означает диаметр, а число после нее – диаметр в дюймах (в-восьмых частях). Например, T12 (диаметр 12/8 дюйма=3,8 см). Что бы вам было легче разобраться, приведу и остальную расшифровку обозначений люминесцентных ламп:
- Т4 – лампа диаметром 4/8 дюйма (12,7 см.);
- Т5 – лампа диаметром 5/8 дюйма (15,9 см.);
- Т8 – лампа диаметром 8/8 дюйма (25,4 см.);
- Т9 – лампа диаметром 9/8 дюйма (28,6 см.);
- Т10 – лампа диаметром 10/8 дюйма (31,8 см.);
- Т12 – лампа диаметром 12/8 дюйма (38 см.).
Светодиодные лампы
К ним также применим термин энергосберегающие. Но это не основное их преимущество. Главное их достоинство, невероятно продолжительный срок службы, который составляет от 25 000 до 100 000 часов. Если перевести это количество в годы, то получится 3-12 лет непрерывной работы. Светоотдача практически стопроцентная. Светодиодные лампы не нагреваются. Светодиодные лампы выпускают со всеми, бытовыми типами цоколей, что дает возможность применения светодиодных ламп во всех световых существующих приборах.
Многообразные виды ламп и цоколей обуславливают и многообразие осветительных приборов. В следующей статье я расскажу как заменить выключатель света.
