Как установить вытяжку над плитой: газовой, электрической

Монтаж вытяжки: этапы проведения работ

Этапы монтажа кухонной вытяжки

Перед тем как установить вытяжку на кухне, необходимо предварительно рассчитать расстояние между оборудованием и плитой. Процесс проведения монтажных работ осуществляется в несколько этапов:

Надежно закрепить оборудование.
Установить вытяжку для кухни с отводом в вентиляцию, что позволит эффективнее удалять неприятный запах из помещения.
Подключить вытяжку к электрической сети.

При этом стоит учитывать, что существуют несколько основных нюансов, как закрепить вытяжку на кухне:

монтаж устройства должен осуществляться максимально надежно;
расстояние между вытяжкой и газовой либо электрической плитой должно быть рассчитано точно.

Высота, на которой осуществляется крепление вытяжки, полностью зависит от типа плиты – это также стоит учитывать во время монтажа:

При установке вытяжки над электрической плитой расстояние должно составлять порядка 65-70 сантиметров.
Минимальное расстояние между оборудованием и газовой плитой составляет 80 сантиметров.

Многие мастера, занимающиеся установкой кухонного оборудования, придерживаясь личной схемы установки вытяжки на кухне, утверждают, что, независимо от выбранного типа плиты, расстояние должно составлять 70 сантиметров. Действительно, этого вполне достаточно даже для рециркуляционной модели с угольными фильтрами, чтобы кухонная вытяжка работала эффективно.

В то же время стоит понимать, что в процессе приготовления пищи от плиты будет подниматься горячий воздух, и мощности оборудования может в таком случае не хватить для предотвращения дальнейшего распространения неприятного запаха по всему помещению или будут повреждены элементы вытяжки.

Таким образом, если придерживаться минимального допустимого расстояния, то работоспособность оборудования может быть нарушена, при этом, если закрепить вытяжку выше максимально допустимой высоты, то произойдет существенная потеря в мощности. Именно поэтому, перед тем как крепить вытяжку к стене, необходимо учитывать все нюансы.

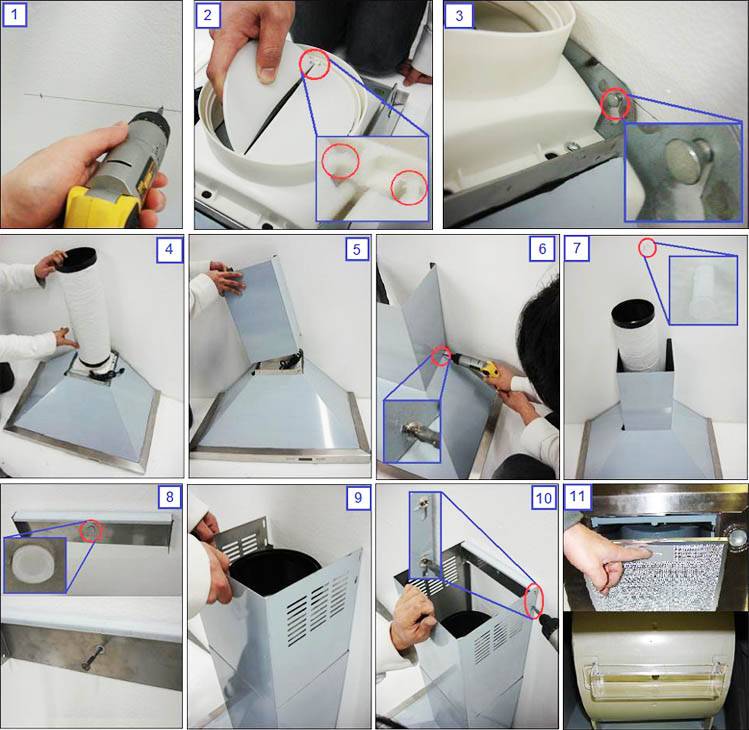

Дальнейшие работы по установке оборудования на кухне осуществляются по следующему алгоритму:

Как правило, кухонная вытяжка крепится к стене

На данном этапе очень важно правильно рассчитать высоту и сделать соответствующие отметки на стене. Монтаж осуществляется по оси, которая проходит точно через середину газовой либо электрической плиты

Если вытяжка имеет эксцентриковый крепеж, то появляется возможность корректировать расположение устройства над варочной поверхностью в пределах 5 миллиметров.
Следующим этапом является установка и подключение устройства к воздуховоду. Положение нужно рассчитать так, чтобы длина коробов была минимальной. Воздуховод устанавливают в вентканал, через который выводится воздух.
Так как вытяжки работают от электрической сети, то стоит позаботиться о наличии розетки. Так как мощность оборудования небольшая, нет необходимости использовать провода с определенным сечением либо монтировать дополнительно защитный автомат. Многие специалисты рекомендуют заранее позаботиться о проводке и спрятать ее в стене. При необходимости розетка может быть скрытой, для этого ее крепят к корпусу вытяжки с внутренней стороны. Также не стоит забывать и о заземлении оборудования.

Установку встраиваемой вытяжки можно провести самостоятельно, не прибегая к помощи специалистов. Несомненно, в работе присутствуют нюансы, при этом основной особенностью является крепление оборудования.

Встраиваемые модели крепят не к стене, а монтируют в кухонную мебель, например, в шкафчик, который имеет для этих целей скрытую полость. Подобным образом устанавливают рециркуляционные модели, их мощности хватает для помещений маленькой площади.

После подключения оборудования переходят к проверке работоспособности. Только когда работа устройства проверена, можно переходить к установке защитного кожуха, с помощью которого скрывают воздуховод.

Как установить (закрепить) плоскую кухонную вытяжку?

Плоская, или как ее еще называют, подвесная вытяжка обычно не имеет воздуховода, а снабжена фильтром для очистки воздуха.

Кстати, любую модель вытяжки можно запустить в режиме рециркуляции (очистки воздуха встроенным фильтром) либо в режиме отвода воздуха на улицу, зависит от вашего желания и возможностей.

Следует помнить, что фильтры нужно менять не реже двух раз в год.

Сама установка подвесной вытяжки очень проста. Вытяжное устройство имеет специальное крепление, нужно только перенести на стену отметки, расстояния между которыми будут соответствовать отверстиям на креплении.

Остаётся просверлить стену, забить дюбеля и отвёрткой или шуруповёртом прикрепить навесы. На них закрепляем вытяжное устройство и подсоединяем к сети.

Полезные советы и частые ошибки

Гофра будет более интересным и эффективным материалом для создания вентиляционного канала по целому ряду причин. Например, она лучше справляется со своей задачей, чем трубы из пластика. Ее установка обойдется существенно дешевле, чем из других материалов. Также у нее нет никаких потерь эффективности, чего нельзя сказать о пластиковых трубах воздуховода. При монтаже ее можно довольно сильно растянуть, что существенно снизит уровень шума при работе системы.

Еще один полезный совет – чистку пластиковых труб и гофры следует производить хотя бы пару раз в год, дабы не допустить их забивания какими-то специфическими накоплениями и отходами.

Вытяжки обычно оснащаются специальными нейтрализаторами запаха, которые могут быть:

ультрафиолетовыми;
на основе химии;
электроионизационными.

Химические решения требуют постоянной замены, так как их активный элемент затягивается жировой пленкой. Такой вариант также может оказаться опасным для здоровья человека. Электроионизационные решения работают так же, как и обычный воздушный ионизатор. Такой вариант имеет недостаток, так как будет расположен близко к человеку, находящемуся у плиты – это ставит под угрозу безопасность.

Ультрафиолетовые решения требуют периодической очистки ламп от гари и жирового налета. Лампы необходимо менять раз у пару лет. Но подобный вариант будет совершенно безопасен и безвреден, так как ультрафиолетовое излучение здесь находится на очень низком уровне.

Следует и помнить о том, что каждый этап установки важен и его роль трудно переоценить по причине того, что стоит допустить малейшую ошибку или отклонение в процессе горизонтальной установки вытяжки, и это практически в 100% случаев приведет в будущем к неполадкам, которые поначалу могут показаться незаметными. Например, если вы нанесли малое количество герметика или оставили щели, которые не видны. Это точно скажется на работе всего механизма.

Наиболее частыми ошибками, которые допускаются строителями, являются следущие.

В вентшахте замуровывается труба, а к ней напрямую подключается вытяжное устройство, где установлен клапан обратного типа. Если вытяжка не функционирует, то вентиляция помещения становится невозможной по причине того, что клапан просто перекрывает трубу, когда вентилятор неактивен.
При установке часто применяют трубу, диаметр которой составляет 100 миллиметров. Этого мало. Необходимо для вентиляции использовать трубу 125-миллиметрового диаметра. Труба с указанным диаметром осуществляет удаление загрязненных воздушных масс объемом до 350 кубометров за один час.

Процесс монтажа вытяжки на кухне сопряжен с определенными сложностями, которые не всегда может устранить человек, не имеющий определенных знаний. Именно поэтому не будет лишним при самостоятельной установке вытяжки на кухне привлечь специалиста либо хотя бы с ним консультироваться.

О том, как установить вытяжку на кухне, смотрите в следующем видео.

Какую лучше всего выбрать

На рынке представлено множество брендов вытяжек для кухни — Ханса, Крона, Гефест, Эликор и многие другие. Существующие модели отличаются дизайном, размерами, принципом действия, способом монтажа. Решая вопрос, какая вытяжка лучше подойдёт для конкретной кухни, обычно руководствуются следующими критериями:

типом вытяжной системы — рециркуляционная, проточная (прямоточная) или комбинированная (может работать как в режиме рециркуляционной, так и прямоточной системы);
её внешним видом, насколько она вписывается в общий дизайн кухонного гарнитура;
материалом, из которого изготовлено оборудование — он влияет как на внешний вид устройства, так и на его долговечность;
такими техническими характеристиками, как мощность оборудования и уровень шума, который оно выдаёт в процессе работы;
габаритами — настоятельно рекомендуется, чтобы размеры горловины системы не превышали размеров поверхности плиты, а кроме того, воздуховоды должны вписываться в существующие вентиляционные отверстия;
способ монтажа, от чего существенно зависит установка вытяжки — существуют подвесные, встраиваемые, угловые, телескопические, островные модели, которые по-разному крепятся.

Виды вытяжек для кухни

Вытяжка – это устройство, с помощью которого осуществляется фильтрация воздуха над варочной поверхностью в процессе приготовления пищи. Классифицировать оборудование можно по ряду признаков.

Оборудование по способу очистки воздуха бывает:

С проточной очистительной системой. Данный прибор отлично справляется со своей задачей – очищает воздух от копоти и маслянистых испарений, так как вытяжка на кухне крепится к вентиляционной системе.

Чтобы работа была более эффективной, необходимо выбирать такую модель, которая по размеру будет равна газовой плите либо больше ее. Дополнительно на проточную систему монтируют мощные моторы, которые во время работы достаточно сильно шумят.

Схема работы разных систем кухонных вытяжек

Рециркуляционная система. Такие модели оснащены угольными фильтрами. Проходящий через них воздух очищается и возвращается в помещение. Так как фильтрующие картриджи быстро загрязняются, и чистить их не представляется возможным, то они требуют регулярной замены.

В любом оборудовании есть фильтры, только у одних моделей они состоят из сборных решеток из металла, которые при необходимости можно снимать и мыть, а в других — одноразовые и подлежат регулярной замене.

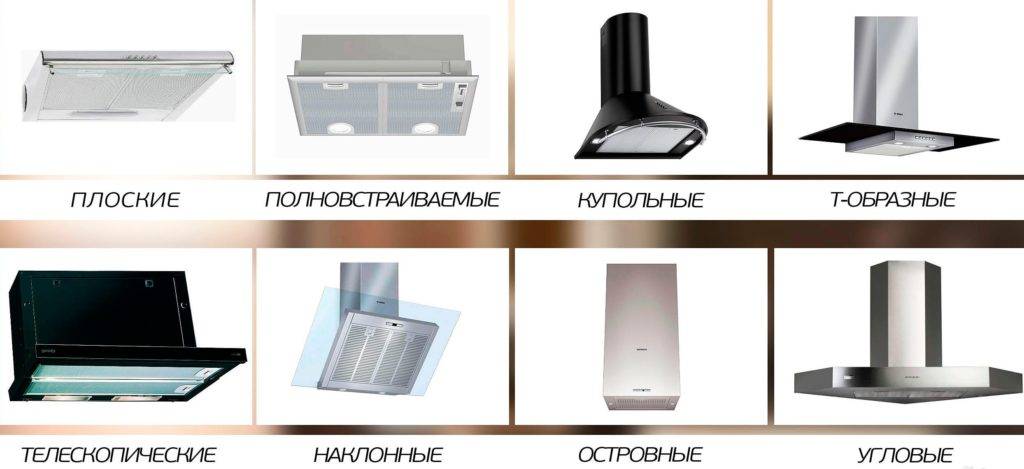

Также модели различаются по способу крепления:

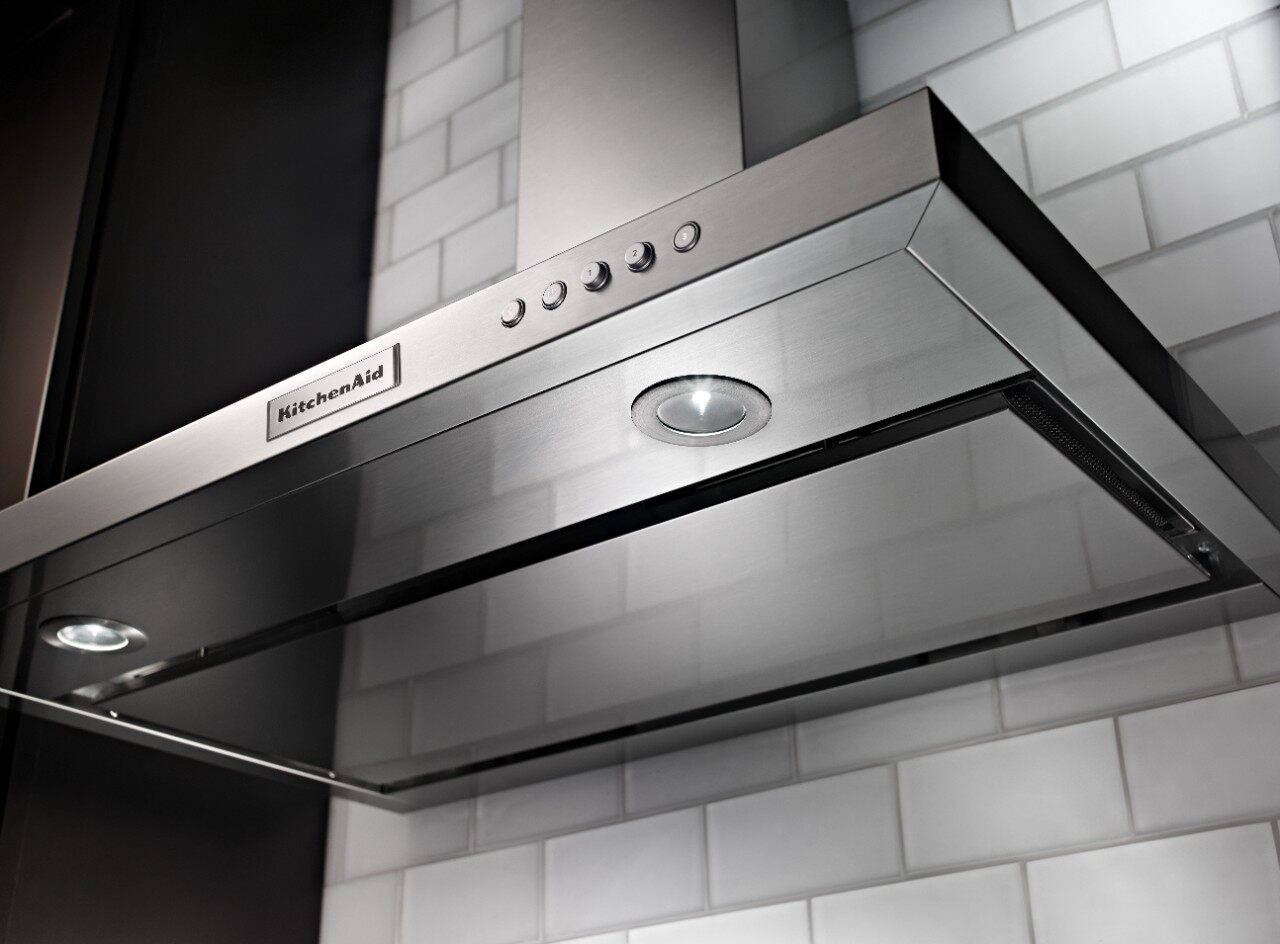

Купольные системы относят к устройствам большой мощности. Обусловлено это наличием дополнительных функций. Устройство крепят к стене над газовой плитой, при этом оно занимает все пространство над собой. Фильтр можно снимать и чистить.
Встраиваемые – самые компактные модели, которые практически не видны на кухне, так как их монтируют в специальные ниши в кухонной мебели. Оборудование подключают к вентиляционной системе, что позволяет эффективнее справляться с неприятными запахами в помещении и жиром. Решетки, выполненные из металла, нуждаются в регулярной чистке. При необходимости можно мыть в посудомоечной машине.

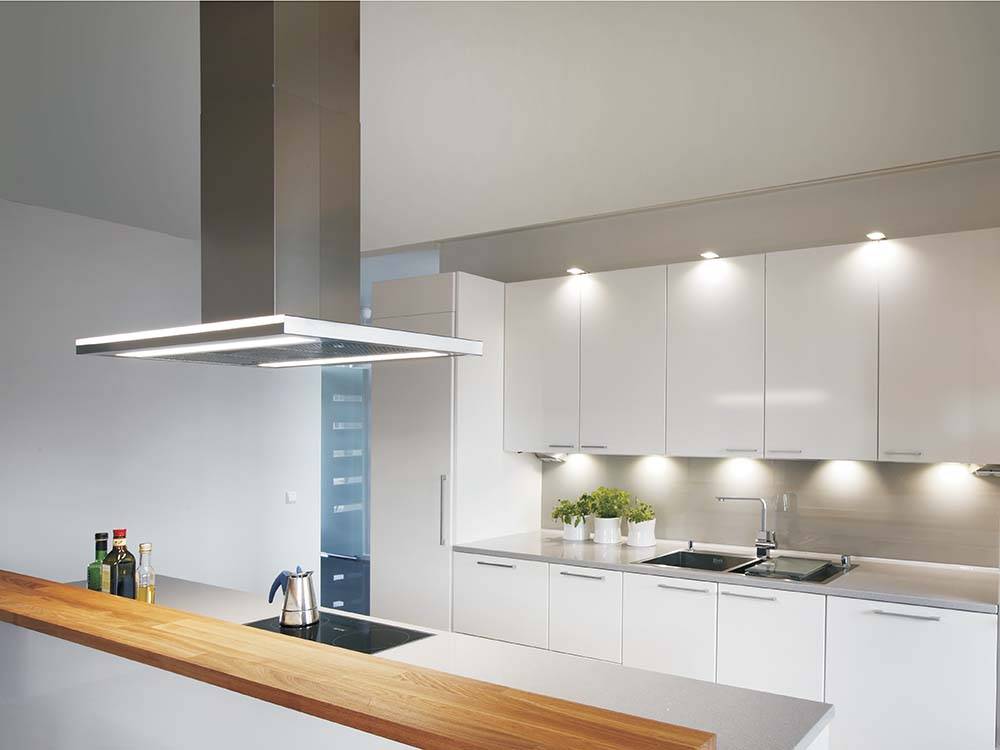

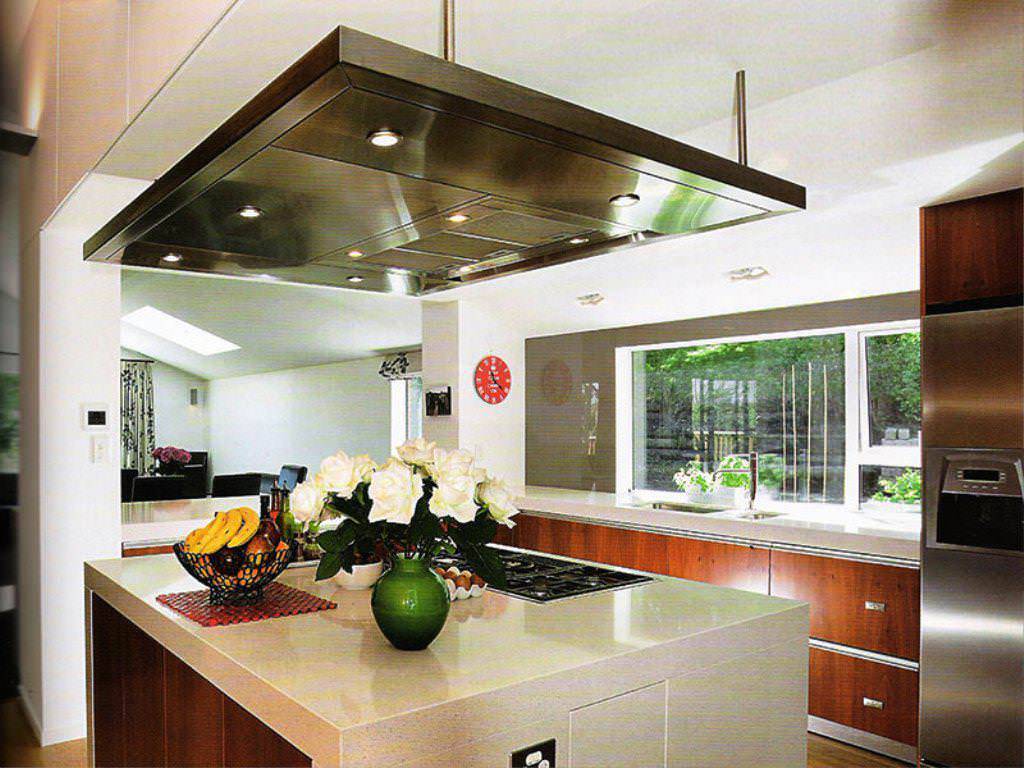

Островные – оборудование крепят к потолку над газовой плитой, для этого требуется много места. Благодаря наличию мотора высокой мощности устройство справляется с поставленной задачей максимально быстро. Зачастую такие модели устанавливают в центре помещения, эти вытяжки имеют привлекательный внешний вид и высокую стоимость.
Плоские – устанавливают в том случае, когда отсутствует доступ к вентиляционной системе. В них установлен вентилятор средней мощности. Загрязненный воздух проходит через картриджи, которые необходимо регулярно менять. Цена оборудования невысокая, чего нельзя сказать о сменных фильтрах.
Угловые используют в том случае, когда газовая плита на кухне расположена в углу. Данные модели достаточно популярны, они бывают как с проточной, так и рециркуляционной системой очистки воздуха.

Какой воздуховод для кухонной вытяжки лучше

Правильная установка вытяжки на кухне невозможно без воздуховода, по которому отводятся загрязненные воздушные массы. В рассматриваем случае применяют 2 типа решений:

Пластиковые (ПВХ) каналы – прочные, лёгкие и бесшумные каналы прямоугольного и круглого сечения. Внутренняя поверхность всегда гладкая, благодаря чему сопротивление воздуху при его движении практически отсутствует.
Гофрированные (алюминиевые) воздуховоды – простой и гибкий материал. С его помощью установка вытяжки на кухне своими руками упрощается в разы. С задачей справится даже неопытный мастер. Данный тип воздуховодов характеризуется гибкостью и лёгкостью. При работе бытового агрегата не возникают вибрации, как в случае с пластиковыми изделиями.

Вытяжка, соединенная с вентиляционной системой по гофрированному воздуховоду

Большинству хозяев придется решить вопрос декорирования воздуховода, чтобы он максимально сочетался с интерьером помещения. Для этого оборудуют специальные коробы или ниши.

Особенности монтажа

Расстояние между вытяжкой и варочной поверхностью плиты замеряется от нижнего края до конфорок. Крепление агрегата стоит производить исключительно по уровню, так как возможность регулировки положения в дальнейшем исключена.

Перед установкой нужно еще раз тщательно подумать над выбором места, ведь прибор должен иметь доступ к вентиляционной шахте и электропитанию одновременно. По этой причине на плане кухни указывается месторасположение всех коммуникаций.

В случаи капитального ремонта расположение вытяжки рассчитывается и расчерчивается на плане кухни наряду с остальными электроприборами. Если вопрос лишь в замене определенного оборудования, то придется подстраиваться под уже сложившиеся обстоятельства.

Как работает вытяжка

Основное назначение электрической вытяжки – удаление из воздуха продуктов горения и неприятных запахов, которые могут распространяться по всему дому. То есть, воздух фактически очищается. Установка такого оборудования особенно актуальна именно при использовании газовых плит, так как они работают на топливе, которое при сгорании выделяет большое количество вредных веществ. Среди них углекислый газ, азот и прочие примеси. При отсутствии вытяжки они будут удалены через вентиляционную шахту, ведущую в помещение или через открытое окно, но до этого времени они будут оставаться какое-то время в помещении.

Использование вытяжки принудительного действия позволяет ускорить процесс удаления продуктов горения, чтобы минимизировать ваш контакт с ними. Особенно сильное влияние на самочувствие может оказать нахождение во время готовки в небольшом помещении с плохой вентиляцией (шахты и ходы часто забиваются).

Герои нашего обзора могут очищать воздух двумя способами. Первый – удаление отработанных газов из помещения, второй – дополнительная прогонка через систему фильтров.

Техническое обслуживание

Вне зависимости от того, какую вытяжку вы купите дорогую или дешевую, соответственно качественную или не очень, если её не обслуживать должным образом, то может произойти поломка деталей вентиляции. При таких поломках оборудование может продолжать работать, но происходит снижение КПД вентилируемой системы. Соответственно помещение не вентилируется должным образом, поэтому за возникшим вопросом «как монтировать вытяжку в кухонном помещении», следует вопрос «как ее правильно обслуживать?».

Если вытяжка имеет в своей конструкции встроенный угольный фильтр, то необходимо своевременно делать его замену. О сроках эксплуатации читайте на инструкции к фильтрам. Это является самым главным правилом для подвесных вытяжек, которые относятся к фильтрующим приборам. В данном случае фильтр является «сердцем» прибора. Поэтому следите за ним и регулярно его меняйте.

Регулярно мойте вытяжку. На ней быстро скапливается гарь, жир и т. п. Следите за тем, чтобы крепление на трубе было прочным и не появлялось люфта на стыках трубы.

Искренне надеемся, что эта статья поможет разобраться вам как правильно смонтировать вытяжку, а также правильно эксплуатировать и обслуживать ее, чтобы насладиться свежим воздухом в вашей повседневной кухне.

Вытяжка в газовой: безопасное решение

Еще из школьного курса физики мы все помним – для горения необходим кислород. Именно поэтому вентсистема газовой комнаты наиболее важна: от нее зависит и тепло дома, и безопасность работы котельной. Кроме того, в газовой собираются все продукты горения – угарный газ, дым и другие, и экономия на вытяжке в котельной может обернуться огромным ущербом или даже стоить жизни.

Качественная вытяжная вентиляция в частном доме своевременно отводит продукты горения и лишнее тепло, поэтому требований к ее устройству больше, чем к любой другой.

Нужен отдельный канал подачи воздуха в печь для равномерного горения. Для закрытой камеры котла подойдет коаксиальный канал, для открытой – обычная венттруба.
Вытяжная система котельной должна быть герметичной, чтобы избежать утечек угарного газа.

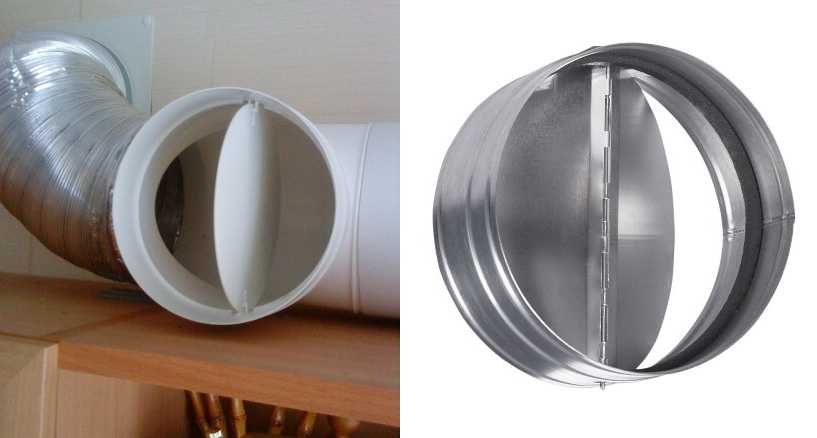

Сам канал отвода воздуха должен быть оснащен вентилятором с обратным клапаном – так обеспечивается принудительный отток воздуха и предотвращается возврат угарного газа в комнату.
Один дымоход не должен обслуживать больше двух установок, например котлов

Поэтому если есть несколько колонок, стоит продумать отдельную вытяжку под газовый котел.
Швы дымоходов также должны быть герметичными, особенно в той части, которая прилегает к жилым помещениям, что особенно важно в многоэтажных домах. При этом герметик должен быть огнеупорным, а в местах выхода труб наружу стоит установить огнестойкие прокладки.
Трубы также должны быть огнеупорными, поэтому для дымоходов чаще всего используют металлические, из нержавейки, или асбестовые трубы

Верхнюю часть над чердачным пространством можно устроить керамическими материалами или кирпичной кладкой.
Диаметр вытяжки в котельной должен быть не менее 15 см.

Кроме того, в помещении котельной должны быть предусмотрены окна или другие приточные каналы для постоянного проветривания – это способствует нормальной циркуляции воздуха и обеспечивает комфортное нахождение в газовой. Для большей безопасности можно установить датчики температуры и угарного газа в котельной и отслеживать их показатели.

Подключение вытяжки к электричеству

Поскольку кухонные вытяжки относятся к категории бытовых электрических приборов, то с их подключением проблем не наблюдается, тем более что их потребляемая мощность редко превышает 1000 ватт. Желательно, чтобы каждый электрический прибор имел заземление, хотя не всегда это можно предусмотреть.

Подключить вытяжку через клеммники Ваго

Заземление или зануление можно сделать в том случае, если в квартире или в доме осуществляется капитальный ремонт. В таком случае, задача по подключению вытяжки на кухне значительно упрощается. Для этого в щитке освещения следует отыскать точку, в виде приваренного болта, который соединяется с корпусом электрического распределительного щитка. Как правило, эта точка имеет связь с заземлением электрической подстанции. В качестве заземляющего проводника, допустимо использовать одножильный или многожильный провод, сечением не меньше 2,5 мм квадратных. Лучше использовать провод в термостойкой изоляции.

Как правило, в наше время, при покупке электрических бытовых приборов, некоторые из них не комплектуются проводом с вилкой, при этом есть модели с наличием провода и вилки, а есть модели, у которых провод есть, а вилки нет. Такие вытяжки можно подключать и без вилки, но это не очень хороший вариант. Если вытяжку придется снимать, чтобы почистить, то это не совсем удобно, поскольку на отключение такой вытяжки уйдет немало времени, да и на подключение тоже. Поэтому, лучше пойти в магазин, купить вилку и подключить ее к проводам. В таком случае, чтобы отключить или подключить это устройство, достаточно вытянуть или вставить вилку в розетку. Если имеется заземление, то нужно купить вилку с заземляющими штырьками, а если заземления нет, то подойдет самая обычная вилка, но лучше под евророзетки, поскольку бывшие советские розетки уже не пользуются спросом. Дело в том, что они ненадежные, да и предназначены они для отечественных вилок, у которых контакты имеют меньшую толщину.

Оптимальные значения высоты для разных агрегатов

Высота установки вытяжки над плиткой определяется с учётом 2-х составляющих – типа варочной поверхности и конструктивных особенностей расположения оборудования для конкретной кухни. Необходимо понимать, что высоту никогда не «привязывают» к размерам воздухозаборника, комплектующим элементами или типу устройства.

Расстояние между варочной поверхностью и вытяжкой

Единственное исключение из правил – кухни с низкими потолками, где выдержать рекомендованное расстояние между варочной поверхностью и вытяжкой не представляется возможным.

Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

Как правильно установить вытяжку над газовой плитой

1.1

Горизонтальные решения

Точно определить, на какой высоте устанавливать вытяжку, можно лишь при наличии данных о типе используемой кухонной плиты. Исходя из этого, и подбирается расстояние между притоком и вытяжкой. Указанный вид оборудования устанавливается с учётом целого ряда параметров (типа варочной поверхности, производительности заборного агрегата и т.п.).

Соотношение между ростом человека и высотой установки прибора

Но какое расстояние считается оптимальным по соотношению безопасности и эффективности?

Норма для каждого устройства своя, но существуют принятые стандарты, носящие преимущественно рекомендационный характер:

расстояние между вытяжкой и конфорками газовой плиты – от 65 до 85 см;
минимальное значение удаленности от варочной панели электрического типа – 60 см, а максимальное – 80 см.

Минимальное расстояние от вытяжки до газовых конфорок

Указанные данные справедливы лишь для аппаратов, фиксируемых строго по горизонтали.

Видео по установке агрегата горизонтального типа

Как правильно выбрать вытяжку для кухни

1.2

Наклонные агрегаты

Агрегат наклонного типа

При монтаже моделей наклонного типа, крайне важно, чтобы расстояние между плитой и вытяжкой соответствовало следующим значениям:

от 35 до 45 см при работе с электрической плитой;
от 55 до 65 см – для газовых конфорок.

В условиях реальной кухни вентиляционные аппараты принято устанавливать там, где эксплуатация будет не только эффективной, но и удобной для хозяйки. Указанные выше расстояния – экспериментально установленные значения, подтвержденные годами практики. Рассчитать их можно и самостоятельно, вот только придется учесть ряд переменных:

площадь кухни;
планировочные особенности помещения;
ориентировочная площадь варочной поверхности;
производительность и тип вытяжки;
рост членов семьи, домохозяйки.

Если не соблюдать установленную дистанцию и повесить агрегат слишком низко, существует высокая вероятность того, что устройство будет функционировать в условиях постоянного нагрева. А это чревато преждевременным выходом из строя верного помощника. К тому же, если вытяжка установлена слишком низко над электрической плитой, пользоваться ей будет просто неудобно.

Кондиционер для кухни

Видео по установке агрегата наклонного типа

Выбираем встраиваемую вытяжку для кухни: рейтинг лучших последних моделей

Факторы, влияющие на расстояние между плитой и вытяжкой

Отдельно следует еще раз остановиться на факторах, которые влияют на отдаление монтажа вытяжного устройства от плиты. Высота зависит от того, какими будут:

размер кухни;
особенности ее планировки;
варочная поверхность (тип и размеры);
мощность и вид вытяжного устройства;
рост того, кто больше других будет готовить на этой плите.

При этом важно также соблюдение всех норм установки вентиляционного сооружения, указанных в техпаспорте к нему. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений. Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений

Выполнение всех этих рекомендаций даст возможность использовать прибор, предназначенный для вентиляции воздуха на кухне, предельно эффективно, и избавит ее от ненужных запахов и портящих интерьер жировых отложений.

Вытяжки для газовых плит : подключение, монтаж

Разберем, как правильно установить вытяжку над газовой плитой, с наименьшими затратами.

Перед установкой необходимо изучить паспорта плиты и вытяжного оборудования. Если в паспортах указывается различная высота вытяжки над газовой плитой, то предпочтение отдается данным паспорта плиты. При отсутствии данных в паспорте плиты можно опираться на значение высоты 0,75…0,85 метра от плиты до вытяжки.

Монтаж вытяжки осуществляется согласно требованиям ее паспорта. Перед работами подготавливают инструмент, крепежные детали, воздуховоды, переходники, хомуты, шпильки или кронштейны крепления.

Обычно используются следующие инструменты:

мощная дрель;
удобная отвертка;
ножовка;
рулетка;
карандаш;
герметик;
уровень.

Секреты монтажа

Вытяжка монтируется после установки варочной газовой поверхности. Первоначально намечается расположение вытяжки над газовой плитой и трасса воздуховодов. При монтаже встраиваемых моделей в шкафу выполняется отверстие для выхода воздуховодов. Приподнимают нижнюю полку, освобождая пространство для модели, и производят установку с использованием саморезов.

При установке моделей других типов на стены или потолки крепят специальные кронштейны или шпильки и монтируют на них вытяжки. Затем вытяжка соединяется с вентиляционным выходом. Для этого могут использоваться гибкие или стационарные воздуховоды, соединительные фитинги, герметик. При выходе воздуховода за стену наружную в ней заранее выполняют выходное отверстие с защитной решеткой, козырьком. При подсоединении к отверстию воздухопровода на выходе монтируется клапан обратный. После установки воздуховоды в целях оформления интерьера часто закрываются специальными пластиковыми коробами. Нередко трасса воздуховодов достаточно красиво выглядит и не требует маскировки.

Подключение к электропитанию

Затем вытяжка подключается к электропитанию. Наиболее простой вариант предполагает использование существующей электророзетки с заземлением. При отсутствии такой возможности при отключении электричества производят подсоединение вытяжки к электросети. При этом следует четко соединять контакты: землю с землей, нулевой провод с нулем и фазу с фазой. Подключенные контакты изолируются, и проверяется специальным инструментом инверторной отверткой, нет ли подачи напряжения на корпус вытяжки. При монтаже электрики следует применять резиновые перчатки.

Установленная вытяжка от газовой плиты проверяется листом бумаги, который должен притягиваться к входной решетке на любых рабочих режимах.

Следует выделить ключевые моменты:

ширина вытяжки выбирается не меньше размера плиты по ширине;
высота вытяжки от газовой плиты устанавливается в диапазоне 0,75…0,85 м;
при монтаже не следует держать вытяжку за декоративные детали, стекло.

Установка вытяжки

Подготовка

Прежде, чем приступать к монтажу выберите правильное место для оборудования — газовая плита + вытяжка. На фото электроплита — рекомендации актуальны и для газовых объектов.

Пред тем, как установить вытяжку над газовой плитой, нужно предварительно подготовить помещение.

Отметить на плане кухни расположение всех коммуникаций, а также установленных приборов, если монтаж производится в уже эксплуатируемом помещении.
Энергозависимость вытяжки предполагает наличие розетки (но не над плитой!) с подключенными 220 В. Модель с автоматическим выключателем предпочтительнее: она всегда вовремя отключится при возникновении короткого замыкания или пожара. Если кухня не оборудована розеткой с заземлением, правила установки вытяжки над газовой плитой предписывают предусмотреть в ЭЩ отдельное УЗО (16 А). Производить подключение к сети линии из трех проводов «ноль», фаза, «земля» в желтой изоляции с проведенной вдоль полосой зеленого цвета.
Замеряется величина между вытяжным устройством (нижняя кромка) и поверхностью плиты (конфорки).
Проверяется комплектность упаковки на наличие необходимых крепежей, крючков, дюбелей, пр.
Размечается место крепления конструкции.

компонуется воздуховод. Он может быть с квадратным или круглым сечением. Стандартный вариант – размер 130х130 мм Лучше выбрать пластиковую конструкцию с гладкими внутренними поверхностями. Ее диаметр должен быть одинаковым по всей длине, соответствовать сечению вентиляционного отверстия и, желательно, иметь обратный клапан.
Перфоратором просверливаются отверстия под фиксаторы вытяжки.
Вкручиваются шурупы.
Пользуясь уровнем, проверяется горизонтальность монтажа.
Навешивается вытяжка (без короба).
Соединяется с вытяжной трубой, соединенной с каналом.
Вытяжка подключается к электроточке. При отсутствующем или коротком шнуре проводится автономная линия от щитка или же отводится от ближайшей по отношению к вытяжке розетки. Выполнение скруток, заизолированных изоляционной лентой в местах добавления недостающей части шнура, категорически запрещается.
Проводится пробный пуск технического устройства во всех режимах.
При нормальной работе на заключительном этапе закрепляется короб.

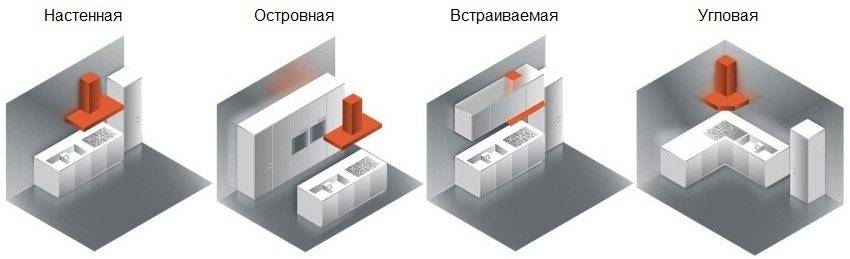

Варианты установки вытяжной техники

Сравнительная иллюстрация: газовая плита и электрическая

По монтажному исполнению вытяжные устройства бывают:

встроенного типа – вся установка маскируется в подвесном шкафу;
каминного и купольного вида – конструкции фиксируются на стене;
островная модель – компонуется на потолочине;
угловая вытяжка – ставится в углу;
плоская модель – предполагает две плоскости фиксации: сзади – к стене, сверху – в подвесной шкаф.

В любой из моделей предусмотрен определенный вид фильтрующих элементов, поглощающих резкие запахи, жировые и другие выделения.

В качестве фильтров используются

Жироуловители – устанавливаются только на кухнях с вентиляционной шахтой.
Угольные фильтры – являются элементами современных очистных систем с рециркуляционным режимом работы.

Даже при соблюдении правил установки вытяжной системы и эксплуатации эффективность работы будет заниженной, если вовремя не проводить профилактику: прочищать поверхности, менять фильтры. Таким образом, создать необходимые для безопасного и комфортного нахождения на кухне условия совсем несложно. Для этого используются разные методы. Но именно принудительная система с местной вытяжкой над плитой считается самым оптимальным и распространенным вариантом.

У меня вторрй этаж.Дом 1975ГОДА.я снла газовую колонку 13 лет назад и пользуюсь эл.бойлером..над газовоэлектрической плитой находится вытяжка с трубой соединён. с обычной вентиляцией..это всё проверялось неоднократно..Вент канал для колонок у меня закрыт я им не пользуюсь..каждый год два раза проверяли.Вент каналы забиты были,но их два года назад чистили…Теперь пртшла очередная группа и сказала,что им каждые три месяца нужно будет проверять дым каналы(котор.под колонку)у меня он вообще закрыт вмтроенной кухне…и я должна вообщ е разобрать фасад кухни,хотя у них вмё есть в докуметах дома .И что в кухне не должно вообще быть вытяжки чтобы вмё было открыто.

Как проверить вентиляцию в квартире самостоятельно. Проверка вентиляции в квартире.

Не знаете, как подключить вытяжку на кухне к вентиляции

Важно

Как работает естественная вентиляция в многоквартирном доме. Как организовать правильный.

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Установка и подключение кухонной вытяжки
