Монтируем ворота из профнастила самостоятельно? Пошагово – Обзор

Крепим профнастил

Саморезы для профнастилаСаморезы для профнастила

Ширина профлиста обычно составляет 110 см. Порядка 10 см уйдет на перекрытия. Таким образом, для обшивки створки двухметровой ширины нужно ровно 2 листа материала. При желании ворота можно обшить с обеих сторон.

Крепим профнастил на ворота. Под петли делаем вырезыКрепим профнастил на ворота. Под петли делаем вырезы

Крепление листов выполняем при помощи шурупов с шестигранной головкой и гаек либо же специальными заклепками. Лучше, чтобы цвет крепежей и основного материала был одинаковым.

При необходимости предварительно окрашиваем элементы крепления. Болты или заклепки размещаем во внутренней волне листа (той, которая плотно прилегает к каркасу). Фиксацию выполняем в каждой волне профилированного листа. Для большего удобства можем предварительно сделать в каркасе отверстия для размещения крепежей.

Калитка обшивается аналогично створкам. Нужно лишь предварительно нарезать листы по размерам калитки.

Лицевая сторонаВид со двора

Нужно учесть

Разделяющая соседей изгородь должна соответствовать требованиям прозрачности, максимальной высоты и другим, установленным местным советом нормам. Забор частного дома, выходящий на улицу, ограждает от проникновения посторонних лиц, отражает вкус и материальный уровень владельца. Создать неповторимый единый образ ограды и дома позволяют элементы забора:

• цвет профнастила;
• рельеф профиля;
• имитация под природные материалы;
• рисунки и самоклеящаяся пленка;
• колонны;
• фигурные вырезы;
• кованые элементы;
• фундамент;
• комбинирование листов;
• декоративные вставки;
• цоколь.

Все варианты дизайна заборов из профлиста частных жилых домов доступны для самостоятельного воплощения, включая строительство забора. Исходить надо из архитектурного стиля дома, который будет виднеться на фоне оригинально декорированного профнастила.

Стандартные схемы конструкции

Вне зависимости от используемых материалов, конструкция калитки – как и ворот – состоит из каркаса и настила. Если речь идет о калитке из металла, то металлическим является каркас, а заполнение плоскости может быть металлическим или из других стройматериалов.

Обязательные элементы калитки из трубы или другого вида металлического профиля:

• база для установки – зафиксированные в грунте опоры, к которым крепится конструкция методом навеса. В качестве базы может выступать кладка ограждающей стены, существующие опоры забора, ворота;
• прямоугольная или фигурная (при сложной конфигурации) рама с дополнительными усиливающими элементами – раскосами;
• заполнение промежутков в каркасе. Оно может быть составным или цельным. Для металлического каркаса обычно выбирают заполнение из цельной металлической панели (профнастил, плоский лист) или деревянных досок.

К типовой конструкции также относят запирающие элементы. Для металлических калиток обычно используют металлический же короб, внутри которого скрывается механизм замка и/или защелки. При нежелании устанавливать сравнительно сложные механизмы, допустим монтаж обычного засова. Для его крепления предусматривают усиление каркаса в месте крепления и месте посадки запорной скобы.

Ниже представлены типовые чертежи калитки из трубы.

С одной опорой и неполным перекрытием проема. Опорный столб заглублен в грунт и забетонирован

С двумя опорами и жестким каркасом с раскосами. Перекрытия проема на 95%, опоры зафиксированы на подготовленном основании (бетон, камень)

Встроенная в распашные ворота, рама частично объединена с рамой ворот. Опоры забетонированы в грунте

С прямыми элементами каркаса, дополняющая базовую конструкцию распашных ворот

Учитывая приведенные схемы, базовые конструкции можно разделить на две группы:

• отдельно расположенные калитки, могут опираться на опорные столбы забора, располагаться рядом с воротами или на удалении от них;
• объединенные с конструкцией ворот. При этом калитка может иметь общие с воротами опоры или являться частью одной из створок ворот.

По внешнему виду, дизайну и частично конструкции выделяют модели со сплошным и решетчатым (частичным) заполнением каркаса. Для полного заполнения подходят любые достаточно прочные и практичные материалы: древесина, металл, полимеры (в том числе поликарбонат), реже стекло. Решетчатые конструкции делятся на изделия с прямоугольным или фигурным каркасом. Простейший вариант представляет собой закрепленную на раме сетку «рабица» или аналоги. Внешний вид кованых и сварных художественных изделий ограничен только фантазией мастера.

Решетчатые изделия могут дополняться прозрачным или непрозрачным листовым заполнением каркаса.

Это интересно: Забор из шифера (39 фото) — варианты из волнового и плоского шифера, шиферный железный забор

Этапы изготовления

Тем, кто интересуется, как сварить калитку из профильной трубы, советуем разбить работу на несколько этапов.

Разработка дизайна и создание чертежа

Этот этап можно назвать проектированием. Начинают его с определения размеров будущего изделия.

Ширина.

Оптимальной считается ширина около 100 см с небольшими отклонениями в ту или иную сторону. Если же у вас уже установлены опорные столбы, ориентируются на расстояние между ними: калитка из профтрубы должна получиться на несколько сантиметров меньше, чтобы осталось место для навесов и свободного движения полотна.

Но если места для полноценной въездной группы, состоящей из калитки и ворот, недостаточно, то вход для людей можно установить прямо в одной из створок автомобильных ворот.

Недостаток такого решения в том, что калитка получается с «порогом»Источник arsenalstroi54.ru

Высота.

Высоту выбирают не ниже забора. Лучше вровень с ним или, когда нужно выделить калитку без лишнего декорирования, чуть выше.

Начинающим мастерам проще сварить калитку на забор прямоугольной формы. Это не потребует применения дополнительных инструментов и трубогиба для изготовления фигурной верхней части.

Материалы и декор.

О том, чем будет заполняться каркас, тоже нужно подумать на этапе проектирования, так как могут понадобиться дополнительные детали для фиксации элементов заполнения. Например, внутренний контур из стального уголка или трубы меньшего сечения, к которому будет прикручиваться профлист.

Каркас с внутренней рамкойИсточник m-strana.ru

Разработав чертеж и обозначив на нем все размеры, можно подсчитать требуемое количество профтрубы. Не забыв при этом учесть длину хлыстов и наличие поперечных или диагональных перемычек для придания каркасу жесткости.

Сварка каркаса

Сварка калитки выполняется на ровной и твердой негорючей поверхности. Нарезанные в размер отрезки труб выкладывают на неё согласно эскизу. Возможны два варианта сборки каркаса:

• с запилом углов под 45°;
• без запила.

Первый вариант выглядит привлекательнее и аккуратнее, но он сложнее в изготовлении. Если углы не запиливаются «на ус», то горизонтальные детали должны ложиться на и под вертикальные. Это позволит перекрыть отверстия в них и не допустить попадания внутрь труб осадков и грязи.

После выкладки подготовленных элементов их фиксируют на поверхности и соединяют стыки точечной сваркой. Затем перепроверяют размеры, убеждаются в равности диагоналей и проваривают соединения окончательно, укрепляя каркас калитки из профильной трубы распорками.

Готовое изделие шлифуют, зачищают швы, протирают бензином и обрабатывают грунтовкой. После чего в два слоя наносят защитное декоративное покрытие и приступают к оформлению.

Все этапы изготовления калитки показаны в видеоролике:

Выбирая материал для создания входной двери в заборе, большинство домовладельцев и дачников предпочитают делать калитку из профильной трубы. Она получается легкой и прочной, не требует частого ремонта, не разбухает в периоды затяжных дождей и имеет множество других достоинств. Одно из них – возможность реализации практически любых фантазий по её оформлению от обшивки штакетником до установки кованых вензелей. Такую калитку можно сделать абсолютно глухой или прозрачной, сливающейся с забором или выделяющейся на его фоне. Все зависит от желания и кошелька хозяина.

Важные особенности при установке

Аккуратные ворота из профлиста

Некоторые мастера, пренебрегая рекомендациями профессионалов по вопросу, как правильно возвести откатные ворота, осуществляют установку кареток с наваренными регулировочными шпильками. Использование этих приспособлений обусловлено удобством управления и их демонтажа в случае выхода из строя.

В заключение хотелось бы отметить, что при возведении откатных ворот, прежде всего, стоит разобраться со всеми тонкостями монтажа и изучить не одну схему обустройства. Вместе с этим следует подсчитать вес конструкции и правильно подобрать все составные элементы. Для реализации последней задачи нелишним будет обратиться за помощью к специалистам, которые смогут не только указать на ошибки при составлении чертежа, но и посоветовать требуемое оборудование.

Установка

Выбирая материал профлист, следует позаботиться об крепких и надежных столбах. Диаметр трубы 80 мм считается наиболее подходящим для опоры. С нагрузками может справиться также квадратная труба.

Обращайте внимание на трубы квадратного сечения, которых сваривают к створкам. На фото чертежа ворот можно отметить оптимальные размеры 10*25*3000 мм

Для соединения изделия таких габаритов потребуется сварка.

Рабочий процесс начинается с монтажных работ касательно опор. Необходима для данной процедуры определенная подготовка. На видео видны основные этапы, их можно детальнее рассмотреть.

2 этап – Чертеж ворот из профнастила

Схема или чертеж распашных ворот необходим для упрощения расчета количества материала и оценки жесткости конструкции.

Два способа сделать распашные ворота:

с одной большой створкой (одностворчатые). Недостатком способа можно считать то, что нужно много места для маневра ворот, а также их большую парусность. Уменьшение парусности за счет дополнительных деталей каркаса приводит к увеличению нагрузки на петли, что в свою очередь приводит к перекосу створки. Этот способ годится только для ворот с небольшой шириной проема или для устройства калитки;

с двумя створками (двухстворчатые). Исключаются все описанные выше недостатки, но возрастает стоимость изготовления за счет добавления петель и элементов каркаса. Возможно устройство с одинаковыми или с разными по ширине створками. У двустворчатых распашных ворот есть преимущество, они более устойчивы к ветровой нагрузке.

Схема распашных ворот из профнастила должна содержать:

Схема распашных ворот из профнастила Схема распашных ворот из профнастила с размерами

общую ширину проема. Понадобится в случае необходимости сделать маневр – при увеличении зазоров или изменении размеров фурнитуры;

ширину каждой створки;

количество, ширину стоек и глубину укапывания стоек;

конфигурацию каркаса с указанием ширины составляющих его элементов;

месторасположение и ширину калитки. Это важный аспект. Изготовление калитки из профнастила одновременно с каркасом для ворот позволит сократить срок реализации проекта. А если калитка расположена внутри каркаса ворот, чертеж позволит учесть место ее расположения при разметке и нарезке заготовок;

место установки петель;

место и способ установки замка;

место расположения внутреннего фиксатора двери (вертикального шпингалета).

Фиксатор створки ворот (вертикальный шпингалет) Фиксатор распашных ворот из профнастила

На чертеж ворот из профнастила наносится в обязательном порядке элементы усиления каркаса. Именно визуализация будущих ворот, позволяет понять, какой из элементов использовать и определить место его установки с учетом ветровой нагрузки.

Способы усилить ворота из профнастила:

1. наварить уголок для жесткости.

Такой способ подходит, если ширина створок незначительная (до 1 500 мм, каждая). Уголок может быть сплошным (косынка) или в виде угловой перемычки (распорка). Чем шире уголок или чем ближе к центру установлена перемычка, тем жестче будет каркас ворот.

Усиление каркаса распашных ворот из профнастила уголками Усиление каркаса ворот из профнастила косынками

2. сделать раму внутри каркаса или над ним.

Сварка рамы внутри каркаса ворот В первом случае заготовки меньшего сечения помещается в ячейки каркаса, и прихватываются сваркой с шагом в 200-300 мм.

Сплошной шов не допускается, чтобы исключить деформацию металла вследствие нагревания (чтобы не повело и не покрутило).

Сварка рамы снаружи каркаса ворот Во втором, труба меньшего сечения наваривается над основным каркасом. На рисунке показан вид сверху такого усиления.

3. установить поперечные или диагональные перемычки.

В этом случае разумнее использовать диагональную перемычку.

Способы установки перемычки на ворота из профнастила показаны на фото.

Ребра жесткости ворот – варианты расположения:

а) Несмотря на кажущуюся простоту, этот вариант достаточно продуманный, поскольку гарантирует целостность створок ворот. С одной стороны, он будет удерживаться петлями, сверху исключается возможность деформации благодаря усилению углов. Снизу его удержат горизонтальные фиксаторы (шпингалеты);

б) Это самый экономичный из представленных вариантов, но он создает усиление только посредине каркаса. Единственно достоинство, в том, что он дает возможность установить замок на перемычку.

При этом варианты «а» и «б» нельзя считать надежными при ширине створки ворот более 1 500 мм.

в) недостаток этого варианта в слабом усилении верхних внутренних углов. Сильный ветер может деформировать створку;

г) в этом случае отсутствует усиление левого внутреннего угла;

д) в этом случае отсутствует усиление обоих внутренних углов;

е) идеальный вариант. Места врезки замка, установки петель, нижних фиксаторов и верхние углы усилены. Этот способ исключает кручение каркаса.

Откатные ворота

После подготовки чертежа необходимо запастись следующим:

• направляющая балка (ее длина составляет 1,6 от общей ширины проема, толщина подбирается под вес створки);
• 2 роликовые каретки;
• нижний и верхний уловители, а также специальная плата (препятствуют раскачиванию конструкции);
• концевой ролик, делающий движение ворот бесшумным и снижающим нагрузку в открытом состоянии.

Размеры определяются так:

• ширина полотна (вместе с противовесом) – умножаем проем на 1,6;
• высота ворот не больше 200 см (желательно чтобы они выступали над забором на 100 мм);
• длина одного противовеса – габарит проема множится на 0,5.

Глубина фундамента составляет 1 метр. Металлический швеллер в положении лежа закрепляют в траншее. Затем производят заливку раствора.

Каркас для ворот сооружают из трубок размером 60 на 30 мм. На удерживающие перемычки используют 40 на 20 мм. Материал разрезают так же, как рассказывалось ранее. Сварка производится в обычном порядке.

Далее:

• устанавливаем внутренние распорки (обрешетку);
• обшиваем конструкцию профнастилом;
• закрепляем ролики и уловители;
• ставим ворота на место и проверяем их работоспособность.

Подготовительные работы

Театр начинается с вешалки, а любая конструкция – с расчётов и чертежа. Ширина калитки должна обеспечивать свободный проход людей с малогабаритными вещами. Для этих целей достаточного 1 метра. При больших габаритах увеличивается парусность и вес конструкции, что потребует монтажа более двух петель, а также необходимо будет ставить дополнительный запор и устанавливать трубы большего диаметра.

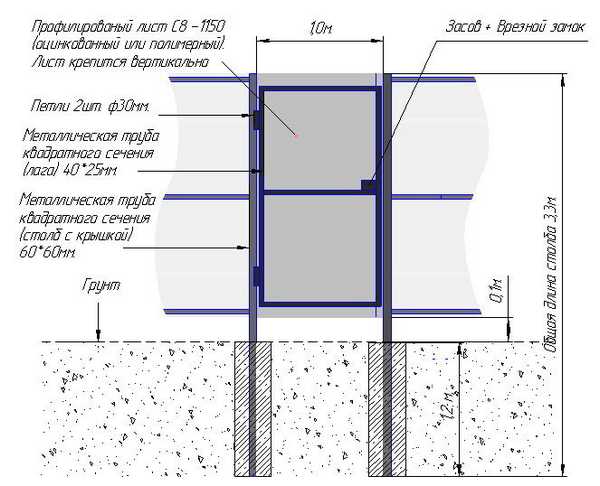

Схема основных элементов створки из профнастила для установки своими руками

Калитка для забора из профнастила может быть любой высоты – выбор индивидуален. Но опыт показывает, что низкая конструкция не обеспечит зрительного ограничения для любопытствующих лиц и смотрится не очень хорошо. При значительной разнице высоты забора и двери проём сверху закрывают вставкой из профиля того же цвета, что основная конструкция.

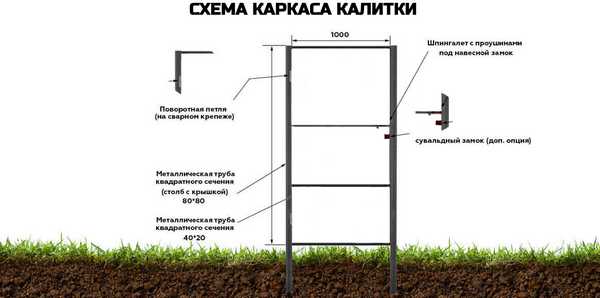

Схема каркаса дверцы из профнастила

Определив основные размеры ворот из профнастила, делаем чертежи или схемы (эскизы) конструкции. Поскольку конструкция проста, с этой задачей может справиться любой человек, но в данном случае необходимо учитывать следующее:

Конструкция должна быть жёсткой. Количество внутренних рёбер определяют с учётом высоты и ширины конструкции.
Размечая основные элементы, определяют их длину

Обращают особое внимание на виды стыков профильной трубы и её размеры.
При предполагаемой установке мощного врезного запирающего устройства или задвижки предусматривают дополнительные элементы усиления конструкции.
Определяют высоту опорных столбов с учётом их погружения в землю на глубину не менее уровня промерзания почвы для региона, места крепления замка, а также расположения петель.

Схема структурных частей дверцы из профнастила

После подготовки чертежа рассчитывают общее количество необходимого материала по категориям и количеству. Эти сведения помогут исключить излишки, следовательно, сократят расходы.

Калитка и ворота из профнастила своими руками из квадратных труб

Изначально следует определиться с конфигурацией стыковочного углового узла. Существует два варианта, которые можно использовать.

Более сложный, но профессиональный способ — с использованием заготовок с выполненным торцевым резом под углом в 45°.

Второй, более простой, но не менее надежный способ установки ворот из профнастила: к вертикальным стойкам поперечные перекладины привариваются встык, а на торцевые отверстия устанавливаются заглушки.

ФОТО: uz.everaoh.comОтдельная калитка и ворота из каркаса и профнастила

Если забор уже установлен, удобнее всего начать с установки столбов, а затем заняться установкой ворот из профнастила. Если планируется изначально установка ворот, а затем — забора, то лучшим вариантом будет изготовление всей конструкции в сборе с последующей установкой. Приступая к изготовлению створок калитки и ворот из профнастила своими руками, следует по размерам чертежа нарезать из труб заготовку. Для ворот — четыре вертикальных стойки и четыре поперечины, для калитки — две вертикальных и две горизонтальных заготовки из квадратных труб.

Сборку конструкций необходимо производить на ровной поверхности монтажного стола или площадки. Заготовки каркаса фиксируются небольшими прихватками, при помощи угольника выверяются углы и проверяется идентичность диагонали прямоугольника конструкции.

Убедившись, что все углы равны 90°, можно приступать к сварке швов. Готовые сварочные швы зачищаются от неровностей угловой шлифовальной машинкой, в народе прозванной “болгаркой”. Для усиления рамки створки привариваются дополнительные диагональные укосы из профильной трубы.

ФОТО: kuznez-center.ruКонструкция с необычной ковкой

Производится разметка, подгонка и прихватка шарнирных навесов к стойкам и створкам. Затем каркасы створок навешиваются на столбы и проверяется плавность работы шарнирных соединений. Закончив окончательную подгонку, провариваются навесные петли, зачищаются сварочные швы.

Перед установкой профнастила производится грунтовка и окраска готовой конструкции. Листы профнастила подгоняются и крепятся саморезами, длина которых не должна превышать толщину квадратной трубы.

Распашные ворота из профнастила со встроенной калиткой

Отдельно расскажем о том, как сделать распашные ворота с
калиткой из профнастила. Такой вариант используется, когда проем недостаточно
широкий для установки ворот и отдельной калитки.

{banner_link_1}

Варианты расположения калитки в воротах

Места размещения:

Створка ворот в качестве калиткиПри изготовлении рам створок, их делают разного размера. Тогда более узкая створка, служит калиткой.

Это самый бюджетный вариант, поскольку увеличивается нагрузка только на одну стойку ворот, что потребует установки дополнительной петли и усиления каркаса. В целом затраты снизятся.

Расположение калитки в середине ворот
Расположение калитки ближе к опорному столбу
Расположение калитки ближе к внутреннему краю створки

В целом технология изготовления ворот из профнастила с
калиткой внутри выполняется аналогично изготовлению ворот с отдельной калиткой.
Все нюансы обдумываются еще в процессе создания чертежа.

Совет. Нижний фиксатор для таких моделей распашных ворот из
профлиста обязателен.

Изготовление калитки из профнастила своими руками

Так как мы будем приваривать калитку к уже существующим опорам, то нам не придётся бетонировать стойки, что существенно облегчит и ускорит работу.

Перечень материалов и инструментов

Для монтажа калитки из профнастила потребуется минимум материалов и только самые необходимые инструменты:

• металлопрофиль — лист С21–1150 с оцинкованным или полимерным покрытием — рабочая ширина 1 метр, длина 2 или 2,2 метра;
• металлическая квадратная труба — сечение 40х24 мм;
• две петли металлические дверные (можно полимерные) – ɸ30 мм;
• засов и замок уличный врезной.
• газо- или электросварка;
• болгарка;
• отрезной и шлифовальный круг по металлу;
• шуруповёрт и мощная дрель;
• заклёпочный пистолет;
• краска и кисти;
• отвес или строительный уровень, рулетка на 5 метров;
• строительный угол;
• набор отвёрток.

Этапы изготовления распашной калитки

Мы представляем способ устройства распашной калитки из металлических труб и обшивки из металлопрофиля непосредственно на опорные столбы.

1. Вначале размечаем место, где будем устанавливать калитку и делаем проём в заборе определённой ширины между двумя металлическими опорами. В будущем мы будем приваривать к ним трубы, которые будут составлять каркас калитки. Выбирая такую схему, мы изначально будем уверены, что готовая калитка точно подойдёт по всем параметрам. Тогда проблемы, которые возникают при сваривании калитки в другом месте, не появятся.

2. Свариваем предварительный каркас забора в соответствии с проведёнными замерами. Расстояние между опорами должно быть более 1 метра для того, получить калитку размером 1х2 метра. Во избежание деформации и крена каркаса его привариваем к опорным столбам в нескольких местах.

3. Привариваем к вертикальной стойке каркаса верхнюю часть петель. Это необходимо для того, чтобы видеть, на каком уровне они должны находиться.

4. Для усиления конструкции из труб монтируем посередине поперечину из такой же квадратной трубы. Все углы должны быть по 90°.

5. Проверяем их с помощью уголка или уровня.

6. После того как мы убедились, что каркас получился ровным и правильным, срезаем его в местах сварки и кладём на ровную поверхность.

7. Обрезаем болгаркой все лишние куски и ещё раз повторно провариваем все швы.

8. Затем с помощью болгарки и шлифовального круга зачищаем стыки.

9. После этого зачищаем места крепления сваркой нижних элементов петель на самих опорах, чтобы удалить ржавчину.

10. Привариваем нижний элемент верхней петли, затем навешиваем каркас и уже по месту привариваем вторую часть петли сверху. Если каркас калитки сварен правильно, то она будет свободно и легко открываться и закрываться.
11. Снимаем калитку и привариваем петли более тщательно, а затем зачищаем все швы. Во время сварки необходимо подкладывать асбестовый лист или обычный картон, чтобы искры и окалина не попали на профнастил забора.

12. Размечаем место для врезного замка на каркасе калитки по чертежу и вырезаем его болгаркой. Замок и ручки устанавливаются на высоте 80–90 см от земли.

13. Вырезаем отверстия и прикручиваем ответную планку замка с помощью шуруповёрта. Проверяем работу замка, лёгкость открывания и закрывания калитки. Затем окрашиваем конструкцию защитной антикоррозийной краской.

14. Берём профнастил, предварительно отрезанный по размеру, и с помощью дрели и заклёпочного пистолета прикрепляем его на каркас калитки. В качестве альтернативы можно использовать кровельные саморезы.

15. Если предполагается установка накладного замка, который будет располагаться на внутренней стороне каркаса калитки, крепёжные отверстия под него располагаем на поперечной перекладине каркаса. В профлисте высверливаем отверстия методом «сверления по контуру», а затем дополнительно обрабатываем шарошкой. Для закрепления замка в поперечине конструкции и приваренной к ней пластине с помощью дрели со сверлом и специального метчика делаем резьбовое отверстие под установку винта.
16. Устанавливаем декоративные накладки с ручками на замок.
17. Делаем ограничитель для калитки. Для этого внутрь проёма устанавливаем металлическую болванку, которую отрезаем от трубы.

Собрать такую калитку с помощью напарника можно в течение нескольких часов.

Декор

Если же вы обладаете художественным вкусом и планируете соорудить совершенно особенную уличную дверцу, тогда потребуется и эскиз предполагаемой модели.

Для его составления следует определить высоту и ширину будущего изделия. Затем делается расчет нужных материалов, фурнитуры. Кроме того, обязательно указывается необходимый дополнительный материал, дабы не допустить ошибок при приобретении всех элементов конструкции.

Доскональное соблюдение технологии изготовления и использование чертежа дают возможность своими руками выполнить все работы. В итоге садовая или задняя дверь, а также другие варианты калиток смогут стать не просто функциональной деталью, но и украшением всего забора и участка в целом.

Чертежи, как правило, составляются на основе общепринятых схем калиток и ворот.

Варианты декора калиток для частного дома невероятно разнообразны. Это может быть декор живыми растениями (к примеру, плющом) и цветами, венками – по сезону (из осенних листьев, еловых, сосновых, можжевеловых веток, цветов), горшочками с живыми растениями.

Еще один вариант декора – фигурные накладки на гладком полотне. Узор чаще всего бывает деревянным, однако возможны варианты из металла – красивые уголки или ажурная вязь. Еще популярна объемная резьба – особый объемный рисунок, состоящий из планок с фигурными краями. Вместе они создают барельеф, который способен меняться в зависимости от угла зрения – от ажурности до гладкой поверхности.

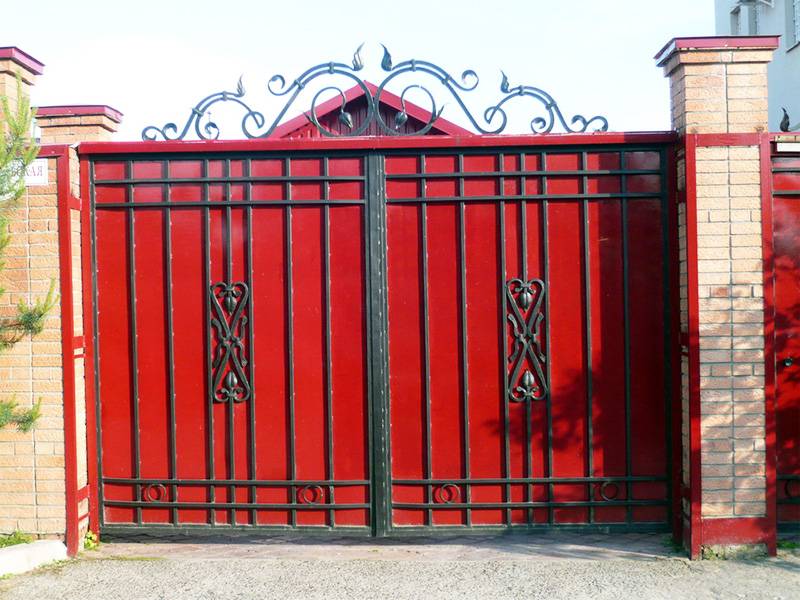

Весьма симпатично выглядят сочетания кованого узора с металлом и полимерными листами типа поликарбоната. Вариант из металлического профиля с коваными деталями будет выглядеть не только более дорого, но и прослужит дольше.

Своеобразным декором, а точнее, дополнением к дизайну основной территории (например, мини-стадион, теннисный корт, пришкольная территория) может стать ограда с калиткой из сетки. Сейчас уже мало используется сетка из обычных металлических прутьев. Ее сменил новый материал – объемная 3D сетка («Фенсис», «Fensys», «3D забор»). Его главным преимуществом является повышенная прочность, которая достигается при помощи волновых изгибов вертикальных стержней, добавляющих стойкость к поперечному излому.

Процесс установки распашных ворот

Прежде чем сделать крепкие ворота из профнастила своими руками, следует подготовить чертеж с указанием точных размеров. При этом необходимо учесть вид автотранспорта, который будет проезжать через возведенную конструкцию, а также наличие калитки.

Кроме тщательного составления чертежа, потребуется заранее закупить и обработать материал для работы, а также приготовить необходимые инструменты:

• профильные трубы разного сечения;
• металлические уголки;
• профиллированные листы;
• саморезы, болты, заклепки;
• цемент;
• грунтовка и краска по металлу;
• электроинструменты;
• сварочный аппарат.

Перед началом работ профильные трубы следует осмотреть на наличие дефектов, зачистить коррозийные места наждачной бумагой и нарезать на части, в соответствии с размерами, указанными в чертеже конструкции.

Установка опоры

В случае, если ворота из профнастила требуется установить на забор с готовыми металлическими столбами, то каркас ограждения можно зафиксировать прямо на них. Чтобы это проделать, к существующим опорам привариваются петли, и собранная стальная конструкция вешается на них.

Если же каркас приходится возводить с самого начала, процесс установки столбов выглядит другим образом:

1. Измеряется требуемое расстояние и ставится разметка с учетом расчетов в чертеже.
2. Роются 2 округлые ямки под фундамент, ширина которых составляет около полуметра, а глубина – не менее одного метра.
3. Дно ямок засыпается песком или мелким щебнем и тщательно утрамбовывается.
4. В подготовленные лунки ставятся опорные столбы строго в вертикальном положении, добиться которого можно при помощи строительного уровня. Их можно временно зафиксировать кусками арматуры, чтобы они не отклонялись в стороны.
5. Столбы заливаются бетонным раствором.

Для полного затвердевания смеси необходимо выждать несколько недель, после чего приступать к дальнейшему выполнению установочных работ.

Изготовление рамы

Раму для конструкции изготавливают на ровной поверхности, вооружившись сварочным аппаратом для соединения заранее нарезанных заготовок из профильных труб.

Для надежной фиксации частей на внутреннюю стыковку каркаса приваривают металлические уголки, а также дополнительно две поперечные перекладины. Затем следует закрепить на рамную конструкцию навесы и засовы.

После того как рама готова, необходимо тщательно отшлифовать сварочные швы, весь каркас обезжирить с помощью растворителя, загрунтовать и покрыть краской.

Установка обшивки

Дождавшись полного высыхания краски на раме, можно приступать к фиксации на нее обшивки из заранее нарезанных листов профнастила. Они крепятся к каркасу конструкции при помощи саморезов или специальных заклепок. При этом, лучше их устанавливать в местах углубления материала, таким образом, они будут менее заметными.

После того, как обшивка из профиля своими руками установлена на раму, конструкция вешается на петли и производятся завершающие этапы работы, такие как монтаж замков на ворота и крепление украшающих элементов.
