Вибратор своими руками из перфоратора
Такое устройство из перфоратора сделать намного проще. И для этого нужен будет только: сам инструмент, кусок стержня из железа и толстая круглая пластинка.
Мощность инструмента должна быть не меньше 1,5 кВт. Тогда он не будет перегреваться во время работы длительное время. Длина гнущегося стержня должна быть такой, чтобы он упирался в дно опалубки, куда залит бетонный раствор.
Одну сторону насадки мы обрабатываем под хвостовую часть, которую можно будет зажать в патрон перфоратора. А ко второму привариваем пластину из металла около 50–70 мм в диаметре.
Из строительного перфоратора можно изготовить самую простую конструкцию вибратора для бетона
Такое устройство пики будет обеспечивать совместное действие вибрации рабочей части инструмента с ударным моментом на саму опалубку, без её разрушения. В процессе вибрации стенок опалубки существенно увеличивается эффективность удаления воздушных масс из цементного раствора. Такая работа осуществляется по методу «штыкования с отбоем» по всей поверхности уплотняемого элемента сооружения. Каждая точка опалубки может обрабатываться в течение 3 минут. Глубинный вибратор из перфоратора отлично подходит для строительных работ в ударном режиме, если будет воздействовать на элементы опалубки снаружи.
При использовании глубинного вибратора на основе перфоратора бетонная смесь распределяется максимально равномерно
Лучшие производители виброреек
Рассмотрим список лучших производителей реечных виброуплотнителей:
Fastverdini (Италия). Компания основана в 1942 г. Специализация – производство аппаратов и оборудования для строительства. Фирма позиционирует свою продукцию как высококачественную. На заводах Fastverdini работает лишь высококвалифицированный персонал. Виброрейки этого бренда поставляются в более пятидесяти стран.
Tremix (Швеция). История марки начинается с 1960 г. Технику Tremix отличает надёжность и инновационность. Она пользуется устойчивым спросом.
Wacker Neuson (Германия). Этот надёжный производитель инструмента малой механизации выпускает свою продукцию с 1848 г. Компания использует новейшие технологии, производимая ей техника обладает очень высоким качеством.
Ярстрой (Россия). Бренд появился в 2003 г. Виброрейки марки Ярстрой не уступают по качеству зарубежным аналогам и имеют приемлемую цену.
Отнеситесь к выбору виброрейки ответственно – от ее качества будет зависеть качество конечного результата бетонных работ.
Что такое виброрейка
Виброрейка представляет собой жесткую конструкцию, состоящую из стальной рейки с ручкой, в которой имеется двигатель с вибратором. Благодаря вибрационным движениям происходит ровное уплотнение бетонного раствора, а сама рейка создает гладкую поверхность.
Виды виброреек
Виброрейка для бетона является популярным строительным инструментом для выполнения стяжки. Профессиональные виброрейки подразделяются на несколько видов.
Плавающая
При помощи направляющих выравнивается верхний слой покрытия из бетона.
Мощность двигателя уплотняет раствор бетона глубиной 15 сантиметров.
Телескопическая
Такие устройства имеют раздвижные рейки, что позволяет выровнять большую площадь одновременно.
Перед началом работы рейки закрепляются на необходимое расстояние, что упрощает работу.
Секционная
Имеют большой захват, что идеально подходит при промышленном строительстве. Имеют разборную конструкцию, чем удобны при перевозке с объекта на объект. Оснащены мощным двигателем.
Алюминиевая
Виброрейка этого типа создана для обработки только что уложенного бетона. Предназначены для частного строительства. Благодаря легкости удобны в управлении.

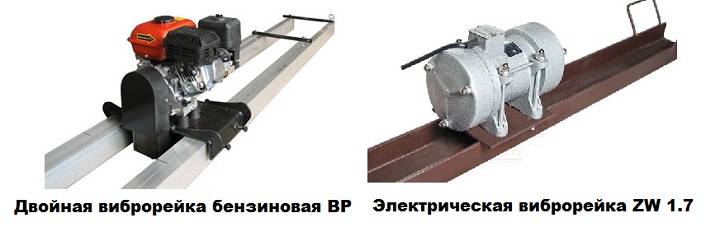

По типу двигателя различают бензиновые и электрические виброрейки.
Как было отмечено выше, виброрейка бензиновая мощнее, а соответственно и дороже. Электрические виброрейки же обладают меньшей мощностью, но именно их рекомендуют использовать в закрытых помещениях.
Бензиновые двигатели при работе испаряют вредные вещества, что значительно ощущается в замкнутых пространствах.
Примеры хороших виброреек
Для профессионального использования прекрасно подойдет испанская виброрейка ENAR.
Особенностями этого инструмента являются:
- легкость в использовании;
- уплотняет бетон глубиной от 15 сантиметров;
- не утопает в бетонном покрытии;
- длина профиля достигает 4 метров;
- идеален для работы по свежеуложенному бетону.
Ценовой разбег на виброрейку с бензиновым двигателем Honda, мощностью 0,7 л.с., начинается от 44000 и до 51000 рублей. Вес зависит от выбранной модели и варьируется от 15 до 25 кг.
Покупая виброрейку помните, что она должна отвечать полностью Вашим требованиям, подходить под Ваш строительный объект.
Принцип работы
Основная задача виброрейки – уплотнить и разровнять еще не застывший бетон за счет воздействия на него высокочастотных вибрационных колебаний. В результате проведенных работ излишняя влага и воздух «удаляются», а покрытие получается плотным, утрамбованным и ровным. Сделанная по подобной технологии стяжка или бетонное основание прослужит гораздо дольше, ее показатели морозостойкости увеличиваются на треть (20-30%). Поэтому если в достаточно короткие сроки нужно провести строительные работы, без виброрейки точно не обойтись.
Так как же выглядит виброрейка? Что она из себя представляет? Конструктивно это рама из металла (чаще всего алюминия), на которой установлен вибрационный двигатель, а также прикреплены рукояти для большего удобства при работе. Рама может иметь различную форму и размеры, в том числе существуют раздвижные модели, подстраивающиеся под конкретную задачу. За счет вращающихся валов двигателя с эксцентриками, вибрация передается на раму. Если говорить простыми словами, виброрейка это обычное правило, но с двигателем. Качество работы данного агрегата зависит от двух показателей: скорости и частоты колебаний. Чем медленнее работает устройство и больше вибраций посылает, тем более плотным будет покрытие, но время строительства увеличивается.
Принцип действия устройства
Прежде чем приступать к изготовлению вибратора для бетона, необходимо разобраться в том, как это приспособление устроено и какие функции оно выполняет. Проходя мимо строительной площадки, многие наверняка замечали, как рабочие перемешивают бетонную смесь, используя для этого специальный инструмент.
В стандартную схему такого устройства входят:
- двигатель (электрический, бензиновый или пневматический);
- передаточный механизм;
- эксцентрик (генератор вибрационных колебаний).
Через гибкую передачу мотор запускает вращение вибрационной булавы, которая передает на рабочую поверхность, соприкасающуюся с раствором, необходимую частоту колебаний. Вибробулава, погруженная непосредственно в толщу незастывшего бетона, создавая высокочастотные колебания, позволяет эффективно воздействовать на проблемные участки и контролировать качество обработки бетонного раствора. Без выполнения такой процедуры в растворе остается много кислорода, из-за чего будущая монолитная конструкция получается недостаточно прочной.
Нетрудно догадаться, что основная функция глубинного вибрационного агрегата — это разрушение пузырьков воздуха, образующихся в растворе цемента в процессе смешивания. Кроме того, виброустройство способствует выходу лишней влаги. Как уже было отмечено, это становится возможным благодаря вибрационным движениям погружной насадки инструмента.
Для покрытия характерны высокая надежность и длительный срок службы. С помощью простых подручных средств не так уж и сложно сделать вибраторное устройство для бетона своими руками.
Как сделать ручки?
Схема виброрейки для изготовления своими руками
Станина для двигателя готова, двигатель жестко закреплен на ней. Можно считать, что рейка для уплотнения бетона готова к использованию. Но работать с ней пока будет не очень удобно: нужны ручки управления. Сначала вам необходимо на расстоянии в 15 см от двигателя приварить (или прикрутить) два квадратных куска стали в вертикальном положении.
Размеры квадратов должны соотноситься с шириной швеллера. В нижнем углу квадрата сверлим отверстие, после чего от отверстия, как от центра окружности, проводим по обратной стороне квадрата дугу. На этой дуге на одинаковом расстоянии друг от друга должны быть тоже проделаны отверстия. Ручки для управления рейкой в нижней части закрепляются стационарно.
По дуге производится крепеж ручек в зависимости от пользователя рейкой. Не забудьте при крепеже подложить между металлическими квадратами и элементами крепежа прокладки из прессованной резины. Они позволят снять вибрацию от рейки к ручкам управления
При работе на большом участке это очень важно: вибрация может стать причиной плохого самочувствия оператора или даже его психического расстройства
Разновидности
Принято различать две группы виброреек:
с электродвигателем;
с бензиновым двигателем.
Наиболее эффективными и удобными считаются бензиновые устройства. Они могут работать в полевых условиях, на площадках, удаленных от источников электропитания. Кроме того, у них нет кабеля питания, который приходится подвешивать на опоры.
Однако, электродвигатель не требует заправки горючим. Кроме того, он значительно легче, что позволяет управлять приспособлением с меньшими усилиями. Наконец, использование бензинового двигателя в условиях закрытых помещений невозможно, поскольку с выхлопными газами не справится ни одна вентиляционная система. В таких ситуациях единственным возможным решением становится виброрейка с электродвигателем.
Какой двигатель стоит на Вашей виброрейке?
БензиновыйЭлектрический
По конструкции рабочего органа виброрейки делятся на:
- плавающие. Они способны накрывать площадь до 3 м и воздействовать на слой бетона толщиной до 15 см. Плавающие виброрейки считаются самыми популярными из-за дешевизны и возможности управления одним человеком;
- двойные телескопические. Это две рейки, установленные на ребро и закрепленные параллельно на определенном расстоянии друг от друга. Они способны захватывать от 4 до 6 м, что позволяет применять их при обработке больших площадей;
- секционные. Эти приспособления используются только на крупных промышленных стройках. Рабочий орган представляет собой сборку из готовых ферм с плоским основанием, которые соединяются встык до нужной величины (максимальная длина составляет 25 м);
- рейки с направляющими. Рабочий орган опирается краями на две направляющие планки, обеспечивающие заданную толщину слоя. Эти конструкции способны обрабатывать заливки толщиной до 30 см;
- реверсивные. Нижняя часть рабочей планки слегка закруглена, что позволяет выравнивать плоскость в прямом и обратном направлениях;
- раздвижные. Они способны изменять ширину захвата благодаря раздвижным рабочим планкам в пределах 2,5-4,5 м. работают в комплекте с направляющими, а перемещение осуществляется с помощью тросов.
Несмотря на большое количество разновидностей, все эти приспособления выполняют одну и ту же работу.
Каждый вид виброреек предназначен для работы в определенных условиях и способен обрабатывать слой бетона заданной толщины. Использование слишком маломощной конструкции позволит получить качественную ровную плоскость, но не обеспечит ожидаемой плотности и прочности бетона.
Разновидности конструкций виброреек
Невзирая на простоту этого оборудования, виброрейки имеют несколько модификаций:

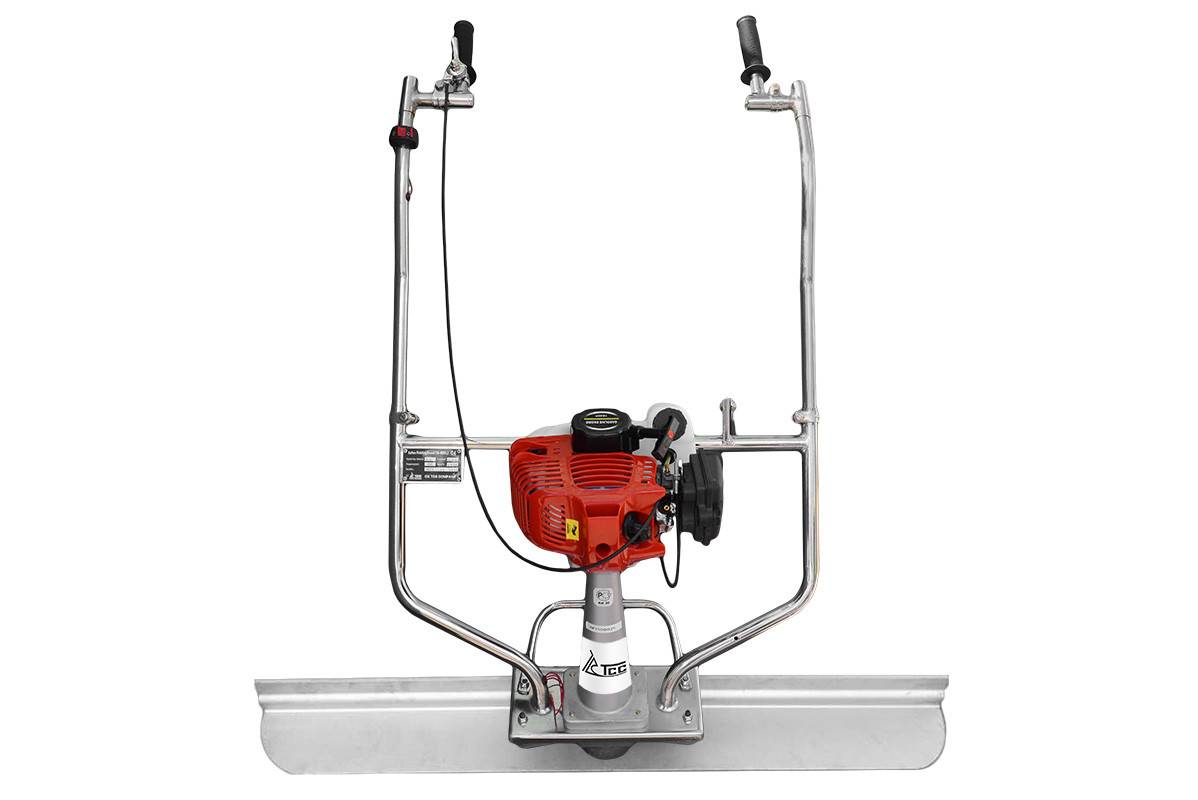

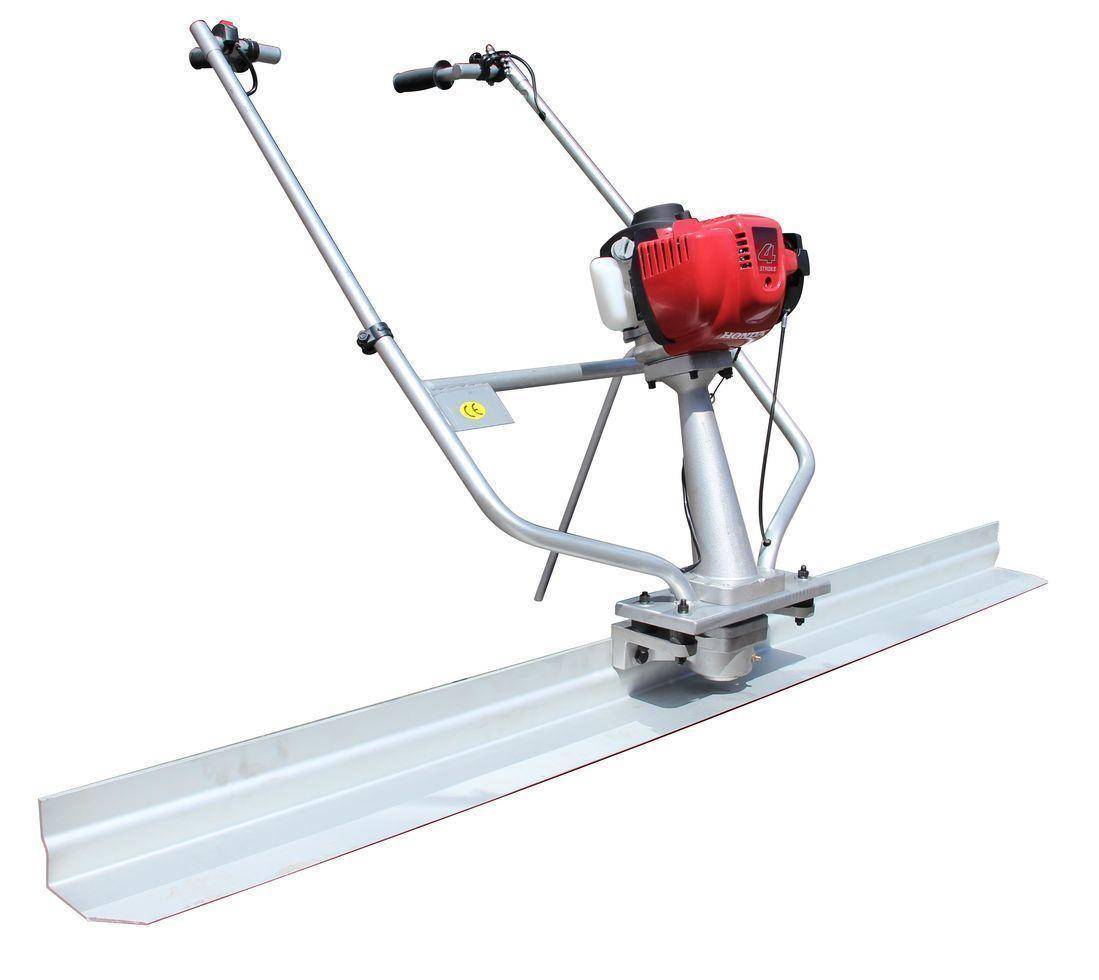

Виброрейка плавающая
Плавающая конструкция данного инструмента устанавливается непосредственно на бетонную поверхность и, совершая самостоятельное плавное продвижение, выполняет свое предназначение. Такие виброрейки для укладки бетона применяется для уплотнения смесей на глубину, не превышающую 18 сантиметров.
Управление плавающим оборудованием осуществляется одним человеком в силу легкости прибора и простоты в эксплуатации. Наиболее эффективна плавающая рейка для устройства гладкого наливного пола.
Виброрейка с направляющими
Виброрейка с существующими направляющими отлично справляется с бетоном толщиной слоя 300 мм. Высокая производительность этого оборудования обеспечивается оснащением его специальными направляющими необходимой длины и подходящей конфигурации.
На фото – движение оборудования по заранее установленным «ограничителям»
Направляющие позволяют виброрейке удерживаться на поверхности бетона. Мощность такого инструмента позволяет качественно уплотнять раствор указанной толщины без привлечения погружных устройств.
Интересно! Довольно часто изготавливается простейшее оборудование из подходящих обрезков металлопроката: профильных труб, угловой стали, швеллера. Оснащается такой прибор простейшим приводом для создания вибрации.
Чтобы сделать виброрейку самому требуется не только кусок железа, но и познания подключения электрических приборов
Виброрейки с реверсом
Из механизмов, работающих по направляющим, отдельным классом выделяются реверсивные устройства. Благодаря своей конструкции с закругленными краями, эти вибраторы действуют при движении в прямом и обратном направлении, что позволяет увеличить эффективность рабочего процесса.
Направляющие устанавливаются по уровню, что позволяет избежать неровностей залитого основания
Виброрейки раздвижные
Отдельно следует отметить так называемые раздвижные рейки, которые изготавливаются из алюминиевых или стальных комплектующих.
Подобные телескопические конструкции позволяют регулировать рабочий «захват»:
Алюминиевые от 2,5 до 4,5 м.
Плюс алюминиевой конструкции – легкость
Стальные от 3,5 до 6 м.
Используя такое универсальное оборудование, вы можете выровнять бетонные полы, как в большом ангаре, так и на маленькой площадке, установив направляющие и габариты механизма в нужных параметрах. Виброрейка в этом случае выполняет уплотнение, и выравнивание бетонной смеси сразу на всей площади, и подтягивается вдоль обрабатываемой поверхности с помощью троса.
Секционные виброрейки
Следующий тип ручного вибратора достигает максимальной длины захвата:
- Оборудованные бензиновым приводом — до 15,5м.
- Пневмо- и электроприводные до 25 м.
Для удобства осуществления продвижения устройства по обрабатываемой площади их оснащают дополнительно гидравлическими лебедками и клапаном авто остановки при возникновении возможных препятствий к дальнейшему продвижению механизма.
К сведению! Резка железобетона алмазными кругами также имеет некоторые особенности в своем рабочем процессе. Ведь чем плотнее бетон, чем его структура менее наделена воздухом, тем более прочным он будет, соответственно, усилие и инструмент для работы с ним нужен более надежный. Нередко доступно только алмазное бурение отверстий в бетоне, который был изготовлен с использованием вышеописанного инструмента.
Конструкция
Конструкция этого инструмента достаточно проста. Она состоит из трех основных узлов:
- бензиновый или электрический двигатель с эксцентриком на валу;
- рабочий орган в виде ровной длинной планки;
- рукоятка с элементами управления и защитой от вибрации.
Рабочий элемент представляет собой ровную длинную планку из металла, не подверженного коррозии. К планке (рейке) прикреплен двигатель, на котором установлен вибратор (эксцентрик). Рукоятка позволяет перемещать приспособление, регулировать его положение, производить запуск и остановку работы.
Существуют модели виброреек разной величины и производительности. С увеличением размера меняется конструкция рейки — она становится более мощной, усиленной каркасом из труб и прочими деталями. Все изменения конструкции направлены только на обеспечение механической прочности и жесткости рабочего органа. Принцип действия не меняется.
На качество работы оказывают влияние частота колебаний и скорость перемещения рейки по поверхности отливки. Чем выше частота и ниже скорость, тем плотнее и ровнее будет слой. Однако, с возрастанием качества значительно замедляется работа. Падение производительности недопустимо, поэтому во время работы стараются выбрать компромиссный режим.
Платформа для установки вибродвигателя
Для изготовления платформы для двигателя понадобится две широких скобы. Их можно найти на металлобазе, а возможно, у кого-то подобные валяются в гараже или сарае. В крайнем случае можно приобрести небольшой отрезок кабельного короба и распустить его при помощи болгарки. Ширина скобы должна быть 5–7 см, этого будет достаточно.
Чтобы изготовить платформу, потребуется приварить эти скобы к ручке от малярного валика
На словах всё может быть сложно для понимания, поэтому предлагаем обратить внимание на фотопример, размещённый ниже
Вот таким образом необходимо приварить скобы к ручке от валика
Вот и все сварочные работы, о которых говорилось в начале статьи.
Классификация
Все виброрейки различаются по конструкции и типу привода. У каждой разновидности инструмента есть как свои преимущества, так и недостатки.
По конструкции
Инструменты имеют различия в конструктивном решении. Они отличаются техническими характеристиками, а также назначением.

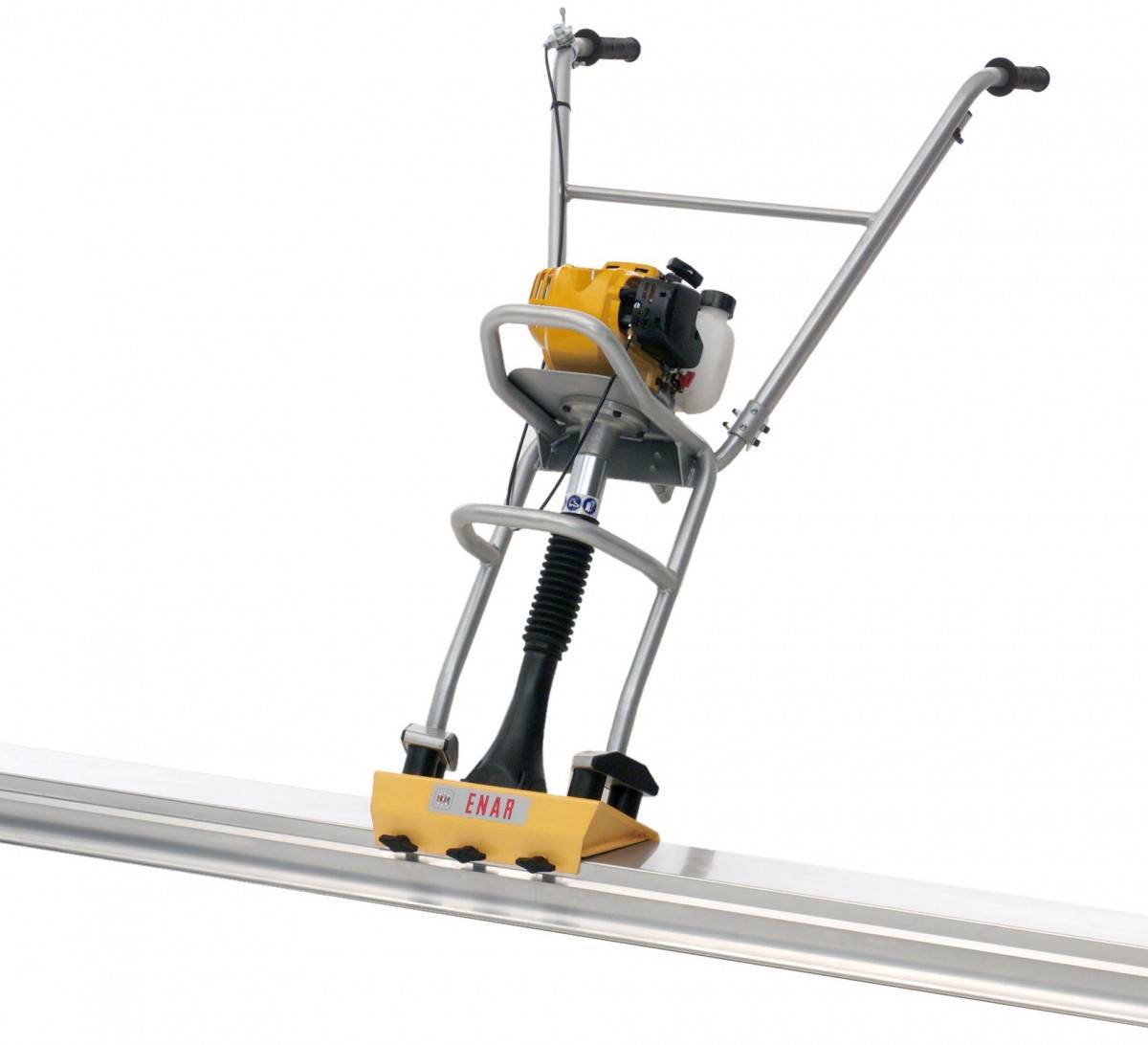

Плавающая виброрейка
Название указывает на характер перемещения инструмента по поверхности бетона. Их иногда называют виброшвабрами. Предназначена для финишной обработки поверхности, удаляет неровности, выступы и шероховатости.
Основные характеристики:
- масса 15-25 кг;
- глубина уплотнения — до 20 см;
- работают на поверхности без погружения в бетон;
- длина профиля — 1,5-4 м;
- привод электрический или бензиновый;
- мощность двигателя — 1-1,2 кВт;
- управляется одним оператором.
Устройство устанавливают на поверхность бетона и передвигают с помощью рукояти. Разновидностью является реверсивная виброрейка. Поворотом ручки оператор разворачивает профиль и уплотняет зону движением от себя.
Секционная виброрейка
Применяют в строительстве крупногабаритных объектов, перронов, аэродромов, пролетов мостов, туннелей. Уплотняют и выравнивают участки шириной до 30 м, конструкцию собирают из модулей.
Характеристики секционных реек:
- глубина вибрирования — 30-35 см;
- профиль в виде стальной фермы, исключающий прогиб;
- длина секций — 1-3 м;
- сборка на болтах;
- привод электрический, бензиновый или пневматический;
- мощность двигателя — 3 кВт.

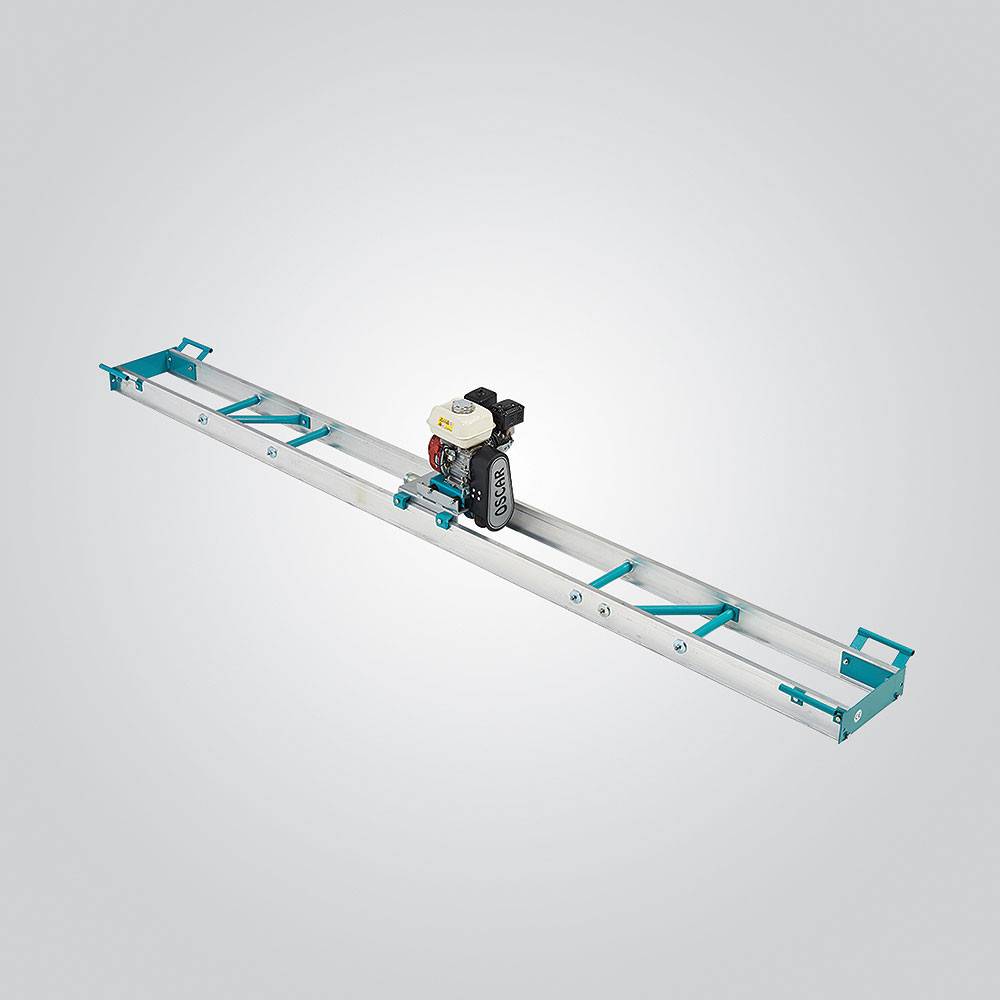

Виброрейка телескопическая
В раздвижных рейках регулируется ширина профиля, расположенного на направляющих балках. Конструкция имеет большую жесткость. Инструмент универсален — его используют для выполнения различных по объему работ.
Технические данные:
- длина профиля — 2-8 м;
- привод бензиновый, электрический;
- глубина уплотнения — 15-18 см;
- мощность двигателя — 0,25-3,6 кВт;
- масса — 45-115 кг.
Виброрейка с направляющими
Инструментом обрабатывают бетон на глубину до 30 см. В качестве источника колебаний используют площадочные вибраторы. Перед обработкой бетона выставляют направляющие, по ним перемещают устройство в ходе работы.
Длина профиля 1,5-9 м. Эффективно применять для глубокого уплотнения и для больших площадей бетонирования.
По типу привода
Виброрейки оснащаются тремя типами двигателей:
Бензиновый. Преимущества — маневренность (отсутствие кабеля), автономность питания, электробезопасность. Устройства на бензине применяют на открытом воздухе или в проветриваемых помещениях. Имеют высокую производительность, используют в строительстве больших объектов и в частных целях.
Электрический. Достоинства — экологическая чистота, простота управления, износостойкость, экономичность. Виброрейки с электроприводом легче и компактней бензиновых. Для производства бетонных работ внутри помещений это самый подходящий вариант, нужно учесть доступ к электросети, протяженность кабеля. Питание от сети 220В и 380В.
Пневматический. Компрессор нагнетает воздух в магистральный трубопровод, приводя в движение валы вибраторов. Они равномерно расположены вдоль конструкции секционной виброрейки. Применяют для бетонирования больших площадей.
Дополнительные настройки и доработки
Базовую модель виброрейки нельзя считать идеальной. Могут возникнуть проблемы с обеспечением центра тяжести, соответственно, рейка не будет обеспечивать горизонтальность поверхности. Решить вопрос можно за счет того, что по краям рейки привариваются вертикально болты, на которые можно будет поместить обвесы. Так вы точно отрегулируете не только центр тяжести всего устройства, но и степень нажатия рейки на поверхность.
Причем значительным плюсом будет и то, что для разных видов поверхностей вам нужен будет и разный вес рейки
Обратите внимание, что торговые организации именно за счет этого и имеют такой широкий ассортимент. Разные виброрейки предназначаются для различных видов материалов и для различной толщины уплотняемого слоя
При использовании противовесов вы практически создадите агрегат универсального предназначения.
Небольшое дополнение будет касаться только мощности двигателя. Достаточно тяжелая рейка под воздействием слабого мотора не будет создавать нужную вам вибрацию. Выход один: поставить более мощный двигатель и обеспечить его системой управления. Для электродвигателя это будет реостат, выведенный на ручку управления. Для двигателей внутреннего сгорания — система подачи топлива (дроссельная заслонка), управление которой тоже максимально удобно для пользователя.
Во время укладки бетона вам придется приобрести определенные навыки: нужно научиться сочетать вес виброрейки и мощность двигателя.
https://youtube.com/watch?v=-sA8QHdjUoI
Дело это несложное: всего несколько минут тренировки, и вы начнете чувствовать работу созданного вами устройства. Не забудьте, что получить идеально ровную и плотную поверхность только с помощью виброрейки невозможно. Сначала поверхность выравнивается с помощью правила, затем проверяется ее горизонтальность с помощью строительного уровня. Лишь затем в работу включаем виброрейку.
Варианты изготовления основных элементов
Конструкция виброплиты достаточно простая. Она состоит из четырех основных узлов:
- двигателя;
- плиты;
- рамы;
- вибратора.
Двигатель
В качестве привода для самодельного виброинструмента можно использовать:
- электродвигатель;
- бензиновый или дизельный двигатель внутреннего сгорания (ДВС).
Электродвигатель для виброплиты, которую планируется собрать, рекомендуется выбирать мощностью от 1,5 до 2 кВт. При этом скорость вращения должна составлять от 4000 до 5000 оборотов в минуту. Если мощность электромотора будет меньше указанной величины, то это скажется на производительности созданного агрегата в сторону ее понижения.
Электрический двигатель – это самая затратная часть самодельной установки. Для домашнего применения лучше покупать однофазные модификации электромоторов, например, в составе вибраторов ИВ-99Е либо ИВ-98Е, работающие от напряжения 220 V. Электродвигатель можно также снять и со старой неиспользуемой техники, например, со сверлильного станка. Нужно только, чтобы он соответствовал по мощности и оборотам.
Если оснащать самодельную технику электромотором, то для повышения безопасности выполнения работ рекомендуется устанавливать отдельно защиту, например, дифференциальный автомат либо устройство защитного отключения (УЗО).
Самодельную виброплиту можно также оснастить двигателем внутреннего сгорания. Если его покупать, то рекомендуется отдать предпочтение одноцилиндровым трехтакным моторам от фирмы Хонда. ДВС от бензопилы или мотоблока тоже подойдет.
Плита и рама
От двигателя движение вибратору передается ремнем — он установлен на шкивах. Изменяя размеры последних (диаметр), можно устанавливать необходимую скорость вибратора. Для ременной передачи подойдет автомобильный ремень. Плита изготавливается из стального либо чугунного листа толщиной 8-10 мм. Над ней располагается вся остальная конструкция. Чтобы сделать раму, используют металлические уголки 5 на 5 см или большего размера.
Вибратор
Вибратор для виброплиты можно приобрести заводского изготовления либо изготовить самостоятельно различными способами. Один из вариантов самодельного узла вибраций будет рассмотрен в следующем пункте.
Дополнительные конструктивные элементы
Легкие (до 75 кг), универсальные (75-90 кг) и среднетяжелые (от 90 до 140 кг весом) модели техники без возможности дистанционного управления оснащаются ручками из металлических труб. С их помощью оператор задает направление движения.
Для удобства транспортирования агрегаты оснащают также колесами. Их при необходимости можно снять. Чтобы перемещать самодельную плиту, можно взять колеса, например, со старой тачки.
Область применения и преимущества виброреек
Высокая эффективность данного инструмента при сравнительно небольших вложениях энергоресурсов и трудозатрат делают его незаменимой при устройстве:
- Бетонных полов.
- Цементных стяжек полов.
- Дорожных покрытий.
- Площадок.
Преимущества
Работа с виброрейкой имеет ряд особенностей, выгодно отличающих ее от виброоборудования другого типа:
- Исключительная простота в работе и обслуживании – не требует долгосрочного обучения и изучения технологии.
- Компактность и в связи с этим не затруднительная транспортировка, что облегчает перебазировку с объекта на объект.
- Хорошие показатели при работе с сухими растворами (смесями, содержащими не более 20% воды).
- Высокая производительность равномерного уплотнения бетонных покрытий толщиной 10-30 см.
- Наилучший результат выравнивания (отсутствие каких-либо дефектов на поверхности конструкций).
Виды виброреек
Что касается стальной, более прочной рамы, то она чаще всего, организует движение именно бетона. Важным моментом является и то, что размерные характеристики, куда входит еще и длина этой самой рейки, начинается с 60 сантиметров и возможно такое, что максимальная ее длина составит 11 метров. Как оговаривалось ранее, представленный материал бывает нескольких вариаций:
- электрические,
- а также бензиновые.
Что касается электрических, то они обладают очень большой мощностью. Правда из-за того, что происходит выброс в атмосферу достаточно вредные вещества и элементы, его могут применять, исключительно, на открытом воздухе. А вот вторая вариация просто незаменима в области работ строительного характера, причем, во внутренней области помещения.
Более того, их используют для того, чтобы осуществлять процесс сглаживания разнообразной площади. Кстати, купить устройство такой вариации возможно в абсолютно любом магазине строительного направления.
Здесь есть свои отрицательные моменты. Стоимостная характеристика, отнюдь, не дешевая. Также, нет никакой гарантии, что оно прослужит вам очень долгую службу. Именно поэтому, исходя из всего этого, можно сделать один очень существенный вывод. Довольно дешевле и более практичнее будет соорудить виброрейку собственными руками.
Итак, в чем же все-таки заключается сама суть изготовления виброрейки для того, чтобы изготовить бетон самостоятельно и при этом, не прибегая к помощи специалистов? Этот материал применяют не только для того, чтобы осуществить процесс утрамбовки раствора, а также еще и выгнать из самой толщи сами пузырьки, которые в свою очередь очень плохо воздействуют на подобные качества материи, как износоустойчивость и, конечно же, долговечность.
Типы двигателей
От того, какой вид используется в том или ином оборудовании, зависит возможность его применения на разных объектах.
Стоимость виброрейки с двигателем внутреннего сгорания заметно выше, чем у электроинструмента. Зато она автономна, что весьма удобно на больших площадях. По сравнению с электрическими аналогами бензиновые модели гораздо мощнее и эффективнее. Однако выхлоп отработанного топлива загрязняет воздух, поэтому они не подходят для помещений. Бензиновая виброрейка должна быть надежной и достаточно мощной. На профессиональном оборудовании это условие обеспечивается применением оригинальных двигателей японских марок Honda и Mitsubishi.
Читать также: Потенциальная энергия пружины в поле тяжести

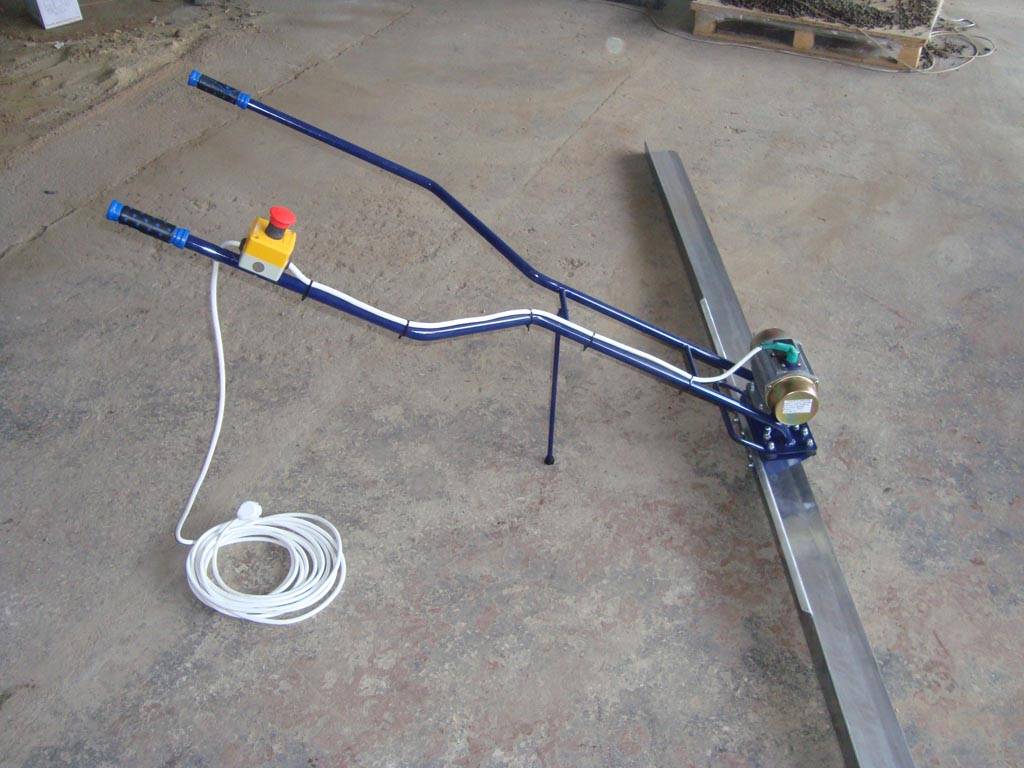

Плавающая виброрейка для уплотнения бетона с электроприводом проста и ее легко выйдет сделать своими руками, если есть под рукой двигатель мощностью до 1,5 кВт. Этого будет достаточно для укладки и выравнивания стяжки толщиной до 200 мм.
Чтобы сделать виброрейку своими руками, понадобятся:
- двигатель с пускателем;
- вибрационная установка;
- металлическая арматура, уголки;
- угловой профиль 75 мм, швеллер или труба диаметром от 40 мм в качестве правила;
- трехфазный силовой кабель и резина для изоляции ручек;
- шуруповерт, болты, ключи, сварочный аппарат.
Для изготовления рейки лучше брать именно трубу, так как в этом случае инструмент можно будет передвигать при укладке в обоих направлениях, а не разворачивать всю конструкцию целиком.
1. Из трубы сварить рамку, соединяя отдельные куски сваркой с предварительной подрезкой на 45°. Можно просто приваривать их под прямым углом друг к другу или параллельно через несколько жестких перемычек, но на концы придется ставить заглушки, чтобы раствор не забивался внутрь.
2. Выгнуть из арматурных стержней ручки и приварить их к профилю рейки. Противоположный конец арматуры обтянуть толстой пористой резиной, чтобы уменьшить влияние вибраций на человека.
3. Между направляющими профиля сварить небольшую площадку из листового железа под мотор.
4. В центре установить двигатель и зафиксировать его с помощью пары уголков. При этом нужно стараться максимально точно соблюсти симметрию, иначе процесс превратится в каторжный труд из-за плохой управляемости.
5. Отцентрировав двигатель по двум осям, сделать на площадке разметку и смонтировать вибратор, закрепив его болтами с пружинными шайбами (гроверами).
6. Смонтировать пускатель для двигателя на каркасе, а лучше – на одной из ручек, надежно прикрепив провод к арматуре.
Цены на узкопрофильный инструмент умеренными не назовешь, относительно доступна только простая электрическая виброрейка. Поэтому при покупке нужно учесть все нюансы предстоящей работы, чтобы не ошибиться с выбором
Особенно стоит обратить внимание на наличие регулируемого частотного преобразователя. С его помощью изменяется частота вибрации для укладки раствора разной плотности
В случае когда площадь обрабатываемой поверхности может изменяться, лучше заплатить дороже, но приобрести телескопическую рейку.

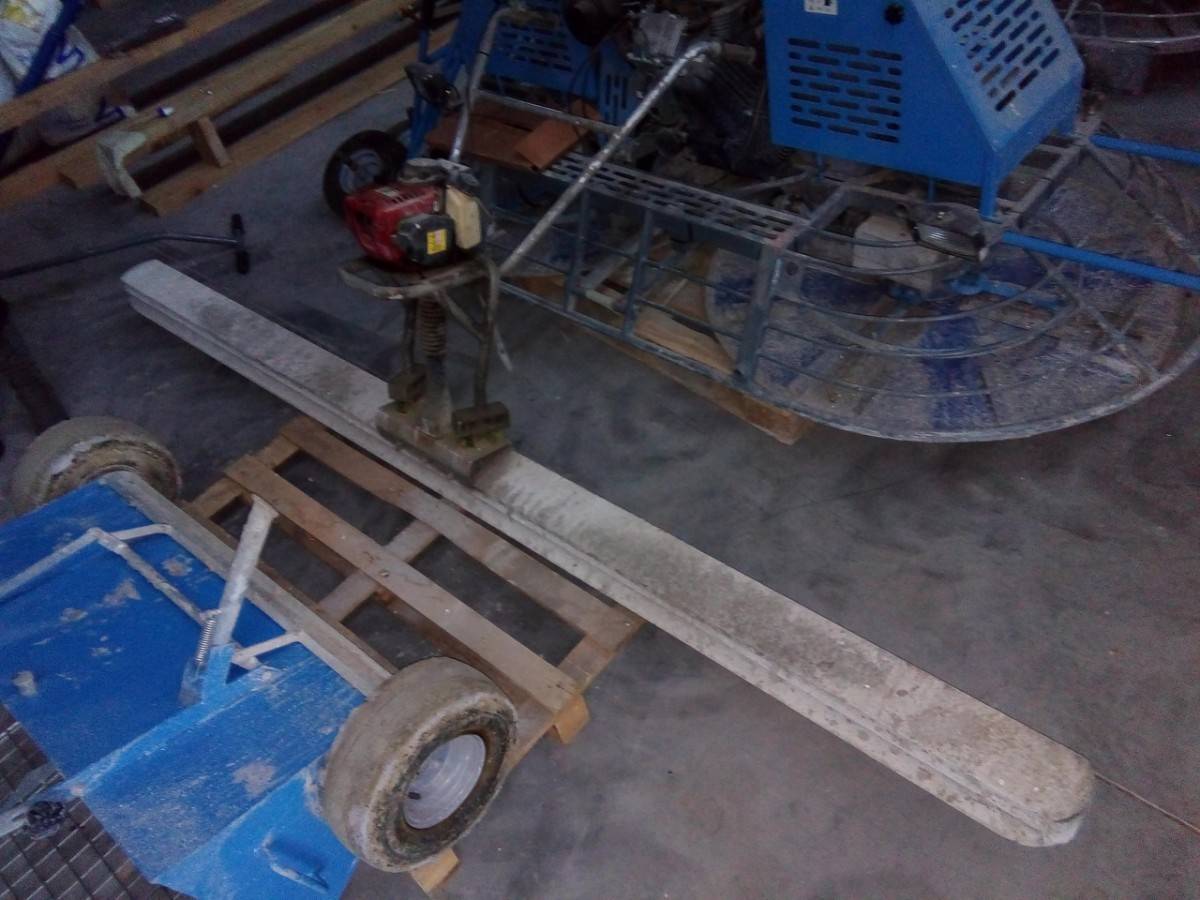

В процессе строительства зданий и сооружений значительная часть работ связана с устройством бетонного покрытия. От качества его укладки зависит прочность и надежность конструкции. В этой статье мы рассмотрим, как работать виброрейкой для укладки бетона – приспособлением, которое необходимо для выравнивания и уплотнения рабочего раствора на поверхности.
Читать также: Чертежи пресса для изготовления технопланктона
Назначением данного инструмента является:
- создание вибраций и направление их воздействия на поверхность бетонной массы;
- формирование ровной поверхности при перемещении рабочей планки в продольной плоскости.
Существуют различные модификации инструмента, которые отличаются особенностями конструкции и длиной рабочей части. Секционные модели имеют устройство, при котором можно увеличивать длину рабочего элемента, но глубина воздействия при этом уменьшается. Плавающая модификация оснащена рукояткой с возможностью регулировки, что упрощает и облегчает управление агрегатом.
Применяется приспособление в таких направлениях:
- создание и ремонт бетонных дорожек и площадок;
- работа с малоподвижным раствором, который содержит до 20,0% жидкости;
- устройство бетонной стяжки под монтаж финишного напольного покрытия;
- создание виброизоляционного покрытия.
Для тяжелых растворов используют габаритные, массивные агрегаты, для стандартных смесей – более легкие модификации. В результате применения такой технологии:
- повышается прочность бетонной конструкции;
- увеличивается эксплуатационный срок;
- удаляется воздух и выравнивается поверхность;
- повышается качество и улучшается внешний вид.
