Как выполнить монтаж теплого пола: укладываем самостоятельно

Два варианта

Чтобы понять, как правильно сделать теплый пол, и можно ли с этим справиться самостоятельно, нужно познакомиться с их устройством. Рассмотрим два варианта тёплых полов — это водяные тёплые полы и системы электроподогрева. Каждый их вариантов имеет право на жизнь, окончательный выбор за потребителем.

Здесь множество тонкостей и нюансов, которые нужно учитывать, выбирая, какая система лучше:

1. Электрические системы при эксплуатации будут дороже, но зато их монтаж не составит труда и сами устройства и приборы гораздо дешевле. Сейчас можно выбрать электрические полы самых разных модификаций. Установка электронных терморегуляторов позволит существенно снижать энергопотребление, особенно в случаях, когда члены семьи большую часть времени проводят на работе или в разъездах. Большой плюс установки тёплых электрических полов — можно с помощью термодатчиков задавать разную температуру в отдельных помещениях. Например, в детской можно сделать теплее, чем в общей комнате.
2. Водяные полы сложно монтировать, и даже самое простейшее оборудование для него будет дороже качественного электрического, однако в процессе эксплуатации они окупят себя. Сложность монтажа заключается в том, что нужно подобрать подходящие трубы, которые не так легко монтировать, как кажется, так как они должны быть цельным змеевиком. Водяные полы, сделанные из качественных труб, с соблюдением всех условий, считаются очень долговечными и надёжными. Экономия в том, что водяные полы можно подключить к уже имеющемуся отопительному агрегату. Как правило, это газовый котёл, а это топливо считается наиболее дешёвым. С другой стороны, чтобы установить газовый агрегат, нужны немалые средства. Поэтому при небольшой площади дома и тёплых зимах можно обойтись и электрическими тёплыми полами.

Чтобы выбрать удобный вариант, нужно знать, как правильно установить электрический теплый пол и как делать монтаж водяного.

Укладка труб отопительной системы

Ну вот и настал завершающий этап работы, а именно укладка труб

Важно перед непосредственной укладкой недорогого теплого пола накидать парочку схем

Это займет немного времени, и вы тогда сможете избежать огромной кучи ошибок и просчетов.

Рассчитывая длину контура, важно учитывать и мощность вашего водяного насоса, его параметры производительности должны быть указаны изготовителем в руководстве по эксплуатации. Если инструкция в виде текста воспринимается сложно, то вы можете посмотреть видео, как сделать теплый пол

Мы надеемся, что данная статья была для вас информативной и очень полезной, теперь вы знаете, как делать правильно теплый пол. Желаем вам успехов в монтаже!

Смесь для заливки стяжки

Заливка пола или стяжка – процедура, требующая большой внимательности и аккуратности. Избежать растрескивания пола при высыхании и в ходе функционирования системы можно, тщательно соблюдая температурный режим и строго следуя инструкции по приготовлению растворов.

Для заливки применяют готовые самовыравнивающиеся смеси для теплого пола или самостоятельно замешанные на бетонной основе.

В первом случае смеси изготавливаются на основе гипса, требуют разведения водой до консистенции сметаны. Срок сушки пола в таком случае составляет от 3 до 5 дней. В этот период рекомендуется минимизировать влажность воздуха.

От применения данных растворов для стяжки пола в помещениях, постоянно подвергающегося воздействию воды (ванная, погреб) лучше воздержаться.

Самодельные смеси изготавливаются на основе цемента. Рекомендуемая марка – М300 и выше. Состав смесь имеет следующий:

1. Цемент – 1 часть.
2. Песок мелкозернистый – 4 части.
3. Вода. Добавление воды производится до тех пор, пока смесь не приобретет консистенцию теста. При внесении воды необходимо постоянное перемешивание.
4. Пластификатор. Он облегчает проведение стяжки, вносится в концентрациях, рекомендуемых производителем, в пределах от 1 до 10% от объема.
   Критерием правильной консистенции смеси является возможность лепить из нее комки, которые не рассыпаются и не растекаются. Если пластичность состава не достаточна – шарик трескается, значит, жидкости в смеси мало. Если смесь слишком жидкая – необходимо добавление песка с цементом.

Перед заливкой периметр помещения обтягивают демпферной лентой, которая служит для шумоизоляции, предотвращения растрескивания пола при нагревании.

Трубы и кабеля закрепляют жесткими хомутами.

Стяжка производится при температуре воздуха от 5° до 30° (ряд профессиональных смесей допускают укладку при более низких температурах, они имеют особую маркировку).

Максимальная площадь для единовременной заливки – 30 кв м. Большие пространства лучше разделить на участки. В местах деления поверхности на участки на трубы надеваются защитные гофрированные шланги.

Срок годности готового раствора составляет 1 час, по истечению которого использовать его нельзя.

Заливку одного участка производят оперативно и в один прием.

Сразу после процедуры смесь стоит проколоть в нескольких местах шилом или тонкой спицей, чтобы обеспечить выход пузырьков воздуха. Для этих же целей и дополнительного выравнивания применяют игольчатый валик или жесткую щетку. Игла должна быть длиннее толщины слоя раствора.

Сушка самодельных смесей происходит в течение 20-30 дней и имеет ряд особенностей:

1. Недопустимы резкие перепады температуры в помещении, воздействие прямых солнечных лучей. Это чревато неравномерным высыханием и последующей деформацией.

Поверхность пола лучше накрыть полиэтиленовой пленкой и периодически (раз в несколько дней) смачивать жидкостью.

После высыхания рекомендуется включить систему отопления на несколько часов в режиме умеренной подачи тепла.

Рекомендуемая влажность воздуха – 60-85%.

Перед укладкой плитки, линолеума, паркета или деревянного настила обогрев необходимо выключить.

При использовании материалов, склонных к растрескиванию и набуханию влажность воздуха необходимо понизить до 65%.

Плитка укладывается на плиточный клей, ковролин, линолеум и ламинат непосредственно на стяжку.

Самостоятельный монтаж теплого водяного пола возможен только при наличии достаточного количества времени, аккуратного и четкого соблюдения всех инструкций и правил.

Предлагаем посмотреть видео, подробно рассказывающее о монтаже водяных теплых полов:

Делаем финишную стяжку

Наиболее правильным способом укрытия трубопроводов теплого пола является бетонная стяжка толщиной в 45–50 мм над трубами. Тоньше ее нельзя делать из-за риска разрушения при нагреве. А если бетон при монтаже своими руками напольного обогрева залить более толстым слоем, то он будет забирать на себя излишне много тепла.

И здесь немаловажно заранее разобраться, как выставить маяки для стяжки пола правильно на требуемую высоту. Если во время их установки допустить ошибки, то бетонная поверхность получится неровной и будет плохо распределять нагрузки

А это верный путь к повреждению труб с водой.

Финишная стяжка пола

Как собрать коллектор

Сборка коллектора начинается с приобретения всех необходимых элементов. Далее можно приступить к изготовлению гребенки.

Инструкция по сборке коллектора теплого пола

Гребенка из полипропиленовой трубы

В заводских условиях основной элемент коллектора производится из металла. А своими руками его делают как из железа, так и из пластика. Одним из важнейших этапов процесса его изготовления заключается в правильном расчете диаметра.

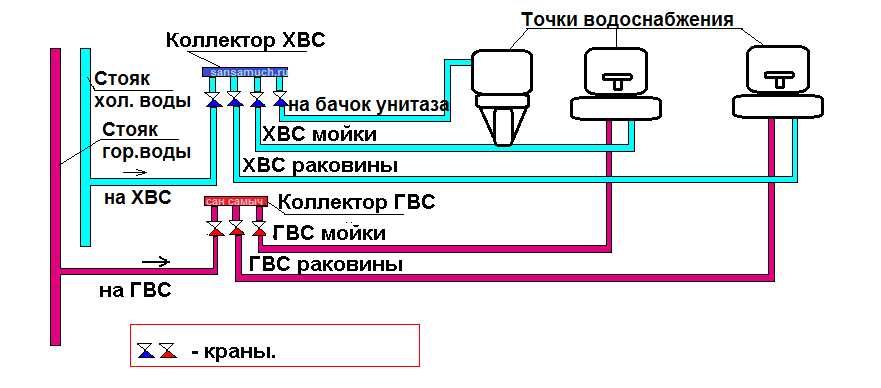

Схема монтажа полипропиленовых труб

Самым простым в работе материалом, из которого может быть изготовлена гребенка для теплого пола, является пластик, так как он не требует проведения сварочных работ.

Инструменты и материалы

Чтобы сэкономить время и ускорить запуск системы водяного теплого пола, нужно заранее подготовить следующие инструменты:

• паяльник и ножницы, предназначенные для спаивания и разрезания полипропиленовых труб;

• разводные ключи.

Также потребуются и определенные материалы.

Оборудование для системы водяного теплого пола

• Полипропиленовая труба нужного диаметра. В данном случае необходима труба, с помощью которой производится монтаж радиаторного отопления.
• Тройники.
• Кран Маевского – 2 шт. Их монтаж требует применения металлических переходников и уголков.
• Пластиковые муфты с резьбой в количестве, равном числу контуров в системе обогрева.
• Фитинги.

Вместо кранов Маевского можно установить автоматические воздухоотводчики. Воздухоотводчики необходимы для отвода воздуха из системы. Если пренебречь их установкой, то при попадании воздуха в трубы эффективность обогрева значительно снизится.

Процесс сборки

Полноценная гребенка для теплого пола – это две одинаковые части, которые соединяются друг с другом. Изготовить своими руками главный элемент коллектора можно лишь, научившись пользоваться паяльником, так как к этим двум частям придется припаивать отдельные элементы. Впрочем, работу с паяльником способен освоить даже дилетант, но предварительно поучиться, все же, не помешает.

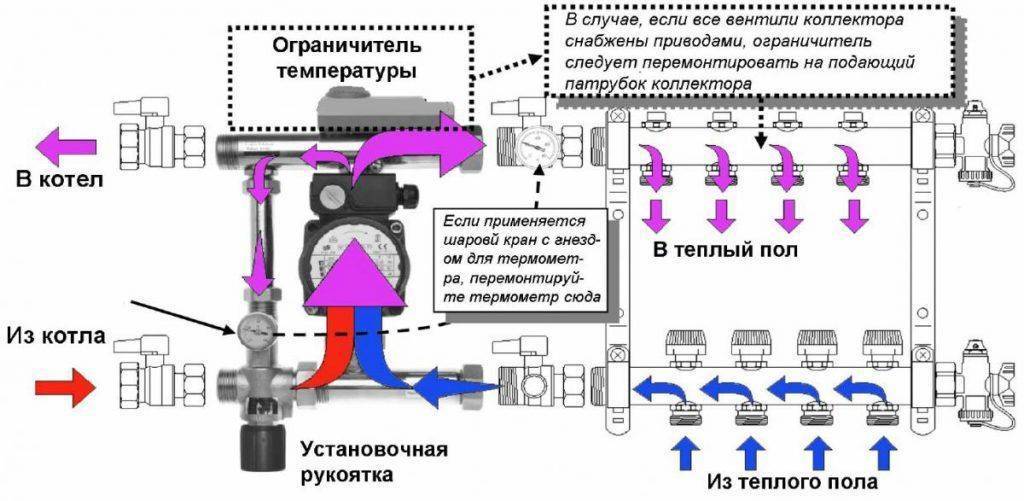

Коллектор теплого пола IVAR

Схема конструкции ручного и автоматического управление смесительных узлов

Одна часть гребенки состоит из тройников. Причем тройники можно просто спаять друг с другом, или соединить между собой с помощью отрезков полипропиленовой трубы. Если сделать по второму варианту, то в дальнейшем не возникнет сложностей с подключением дополнительного контура.

А первый вариант этого сделать уже не позволит, хотя в этом случае вид гребенки будет более эстетичным. Поэтому предпочтительнее все же использовать отрезки трубы. Следует помнить, что количество тройников должно соответствовать количеству контуров.

Следующим этапом выполнения работ станет припаивание к тройникам муфт. Но прежде их следует подготовить, вкрутив фитинги. Чтобы исключить возможность протечки теплоносителя, на резьбу муфт наматывается фум-лента или пакля. Если тройников оказалось больше, чем контуров, к ним также припаиваются муфты с фитингами, но лишние закрываются заглушками.

На завершающем этапе с одного торца гребенки необходимо припаять уголок, развернув его вверх. В него также впаивается муфта, однако в нее уже вкручивается не фитинг, а переходник, позволяющий произвести монтаж крана Маевского, который может быть заменен автоматическим воздухоотводчиком. Другой торец устройства остается свободным, так как к нему в дальнейшем будет подключена труба отопительного котла.

Инструкция по подключению гребенки

Таким же образом изготавливается еще одна гребенка, вернее, вторая ее часть, так как полноценное устройство состоит из двух таких элементов. Один из них выполняет функции подачи теплоносителя, а другой забирает его из труб. При этом подача, как правило, размещается сверху, а обратка – снизу. Для удобства их можно выкрасить в красный и синий цвета.

Электрический пол

Конвекционный пол, где основным элементом является нагревательная спираль. Она раскладывается на ровное покрытие пола, предварительно накрытое теплосберегающим материалом.

Вследствие прямого контакта она передает свое тепло на пол. Бывает двух разновидностей:

• греющий кабель с диаметром от 5 мм до 8 мм уложенный в стяжку от 3 до 5 см, его рекомендуется использовать в наливном покрытии;
• нагревательные маты — это более тонкий электрический кабель диаметром 2,5 — 4 мм, укладывается в стяжку до 10 мм или плиточный клей.

Инфракрасный пол выкладывается на утепленную поверхность, и передает свое тепло другим предметам путем инфракрасных излучений. Является самым экономичным изделием и может устанавливаться на потолке.

В современной отделке помещений теплый пол от котла уже не является единственным вариантом. Вместо этого можно воспользоваться системами, работающими от электричества, срок службы которых достигает 50 лет без дополнительных вложений.

Для обогрева помещения можно использовать систему кабелей. Для этого используются экранизированные провода с двухслойной изоляцией. Они укладываются секциями и соединяются между собой герметичными муфтами.

Вместо проводов пол можно покрыть специальной инфракрасной пленкой. Она не нуждается в установке бетонной стяжки или высыхания клея. Единственный минус в таком решении заключается в высокой стоимости материала.

Так, в кухне, где обогрев пола не является обязательным, можно использовать кабели и маты с меньшей мощностью. А в спальне или лоджии нагрузку на отопительную систему можно усилить.

В-третьих, большая часть моделей электрического теплого пола не требует обязательной цементной стяжки. Плитку можно класть поверх системы. Поэтому монтаж не занимает много времени. В отличие от водяного пола, она не требует периодических проверок на герметичность.

Работа электрических кабелей бесшумна, но способна прогреть поверхность пола максимально равномерно. Такой обогрев можно использовать в любое время года с функцией регулировки температурного режима.

Выбор гидроизоляционных материалов и теплоизолятора

Водяной тёплый пол предполагает устройство гидроизоляционного слоя. Им может стать обычная полиэтиленовая плёнка минимум в 150 микрон. Её расстилают по всей площади под весь контур.

Выбор теплоизоляторов большой. Наиболее эффективным является плиточный экструдированный пенополистирол с бобышками. Он не дешёвый, зато невероятно надёжный и его очень удобно укладывать.

Иногда в целях экономии используют пенопластовые плиты с характеристиками не менее 40кг/м3. Но все-таки мастера не рекомендуют этого делать. Считается, что даже такой плотный пенопласт может не выдержать. Как ведут себя пенопластовые плиты при большой нагрузке? Они «садятся», и таким образом создаётся угроза цельности смонтированной системе тёплых полов.

Обычный плиточный экструдированный пенополистирол без бобышек, гладкий, имеет хороший запас прочности. По стоимости доступен, и это золотая середина среди всех теплоизоляторов.

Работы по установке пола

Схема монтажа электрического теплого пола.

В первую очередь, приступая к производству теплого пола, нужно установить терморегулятор. Его монтируют на высоте от 50 до 90 см вне помещения, можно рядом с выключателем. В стене и в полу с помощью перфоратора штробят канавку. В верхней части канавки устанавливается подрозетник, в него выводится провод подводящий. В этот же проем укладывается термодатчик, укрытый в защитный гофр. Термодатчик соединяется с терморегулятором. На нижнюю часть гофра надевается заглушка. Штроба в полу заделывается раствором.

Укладка теплого пола может производиться не по всей поверхности помещения, а только там, где могут находиться обитатели дома. Если говорить о санузле, следует исключить из площади нагрева места, где установлены предметы сантехники, мебели и стационарных отопительных приборов. От размера обогреваемой поверхности зависит рисунок укладки кабеля, сечение и длина нагревательного элемента.

В готовых наборах для электрического пола в основном предлагаются рулоны монтажной ленты с заранее наклеенным кабелем. Это значительно упрощает работу укладчика, помогая соблюсти необходимые расстояния между линиями кабеля и исключить возможность его перегиба.

Начинать монтаж теплого пола надлежит от штробы

В случае работы с полотном, имеющим одножильный кабель, важно разложить рулон так, чтобы окончание полотна было также у штробы. Развернуть полотно можно, разрезав ножницами по металлу сетку основания, не повредив при этом самого нагревательного элемента. Провода провести к подрозетнику

Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник

Провода провести к подрозетнику. Проверить рабочее состояние терморегулятора и вмонтировать его в подрозетник.

Перед началом финишной заливки следует проверить смонтированный комплекс. Теплый пол непременно должен находиться в исправном, рабочем состоянии. Для проверки нужно включить цепь на несколько минут и убедиться в нормальной работе системы. Можно при помощи тестера измерить сопротивление кабеля. Это тоже покажет работоспособность смонтированной системы теплого пола. Необходимые параметры указаны в инструкции к набору.

После проверки всех показателей, убедившись в правильном подключении системы, можно приступать к окончательной стяжке электрического теплого пола. Здесь возможны 2 варианта. Можно предварительно залить поверхность цементным раствором и произвести укладку кафеля по мере застывания и полного высыхания цементного раствора. Но существует более короткий путь: плитка может быть выложена и сразу, по окончании монтажа нагревающего пола.

Стяжку пола нужно производить с тщательностью, избегая образования пустот. Незаполненные участки стяжки могут вызвать преждевременное повреждение нагревающего элемента, что приведет к поломке всей электрической отопительной системы. После заливки следует дать просохнуть слою цемента в течение 6 дней. Исключительно после того, как стяжка окончательно высохнет, можно начать выкладывать плитку, устанавливать плинтуса, производить затирку межплиточных пространств. В качестве декоративного материала можно использовать не только кафель, но и по материальной возможности более дорогие материалы: керамогранит, плитку из натурального камня. При наличии необходимых навыков можно произвести укладку плитки также и своими руками. В противном случае рекомендуется обратиться к мастерам-плиточникам. Качественно выложенное плиточное покрытие придаст помещению изысканную красоту и законченный вид.

Не раньше чем через 35 дней после окончательной отделки можно начинать пользование электрическим теплым полом. Проблема не в возможности сырой заливки спровоцировать короткое замыкание во всей сети. Просто некоторые материалы, подвергаясь действию тепла, имеют способность расширяться или сужаться. И тот, и другой случай может дать деформацию стяжки, что приведет к неровностям на поверхности либо к образованию небольших пустот.

Разрезание плитки плиткорезом.

Инструменты и материалы:

• одножильный или двужильный кабель;
• сетка для основы;
• терморегулятор;
• датчик температуры;
• гофра под датчик;
• демпферная лента;
• цемент;
• строительный песок;
• перфоратор;
• ножницы по металлу;
• пенофол;
• монтажный скотч;
• армирующая сетка;
• антисептическая грунтовка;
• валик;
• кафельная плитка;
• плиточный клей;
• шпатель с зубцами;
• плинтус;
• затирка для плитки.

Процесс монтажа теплого пола под плиточное покрытие не сложен. Он требует изучения инструкции по установке, аккуратности в работе и наличия необходимых навыков.

Преимущества и недостатки водяного теплого пола

Система водяного теплого пола имеет ряд бесспорных достоинств, в сравнении с радиаторными и конвекторными отопительными системами:

• Экономичность. Снижение энегопотребления на 20−30% в жилых домах за счет невысокой температуры теплоносителя (30−50°C). При установке водяного пола в помещениях с большой площадью и высоким потолком экономия на отоплении достигает 60% благодаря прогреву воздуха только на 2−2,5 м от уровня пола.
• Комфорт. Равномерный прогрев помещения от пола по всей площади позволяет создать оптимальные для здоровья человека температурные условия (+22° C на уровне ног и +18° C на уровне головы). По теплому полу приятно ходить босиком, удобно играть с детьми.
• Безопасность. Скрытые от доступа нагревательные элементы делают пространство безопасным даже для маленьких детей, исключается риск получения травм или ожогов от контакта с теплоносителями.
• Эстетичность интерьера. Отсутствие видимых частей отопительных систем и приборов способствует облегчению в осуществлении проектов по перепланировке и дизайну помещения. Нет помех в виде радиаторов, которые в случае нестыковки внешнего вида с концепцией интерьера нужно прятать за декоративные панели или вовсе менять на новые.

Наряду с преимуществами водяной теплый пол обладает свойственными ему недостатками:

• Трудоемкость монтажа системы теплого водяного пола. Конструкция водяного пола монтируется на подготовленную поверхность и представляет собой несколько слоев различных материалов.
• Вероятность протечки трубопровода. Неисправность устраняется поиском места протекания жидкости, в связи с чем, приходится полностью поднимать напольное покрытие.
• Дублирование системы водяного пола дополнительными отопительными приборами в помещении. Специалисты не рекомендуют использовать теплый водяной пол в качестве единственного источника тепла в доме. Он может служить основным видом отопления только в хорошо утепленных строениях с качественными стеклопакетами и плотными дверями. Однако, в местах где произвести монтаж теплого пола не представляется возможным, таких как лестницы и небольшие коридорчики, дополнительно требуется установка радиаторов или конвекторов.

Установленный с соблюдением всех технологических требований и норм безопасности, теплый водяной пол служит оптимальным дополнительным источником тепла в помещении.

Монтаж температурного датчика и термостата

Для регулирования и управления системой обогрева обязательной является установка температурного датчика и термостата. Термостат располагают в стене вблизи розетки, его функция состоит в возможности определять и регулировать нужный режим температуры. В отличие от него, температурный датчик размещается в самом полу. От термостата вертикально вниз в стене проделывается штроба. Через нее проводится гофрированная трубка, в которой и размещается температурный датчик.

Располагать датчик следует посредине между двумя витками нагревательного кабеля. Прочих элементов поблизости быть не должно. Гофрированная трубка служит защитой датчика от повреждающих воздействий, и облегчает доступ к нему в случае необходимости.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

• равномерное распределение тепла по площади помещения;
• система не создает никаких проблем людям, страдающих от астмы или аллергии;
• вырабатываемая энергия является абсолютно безопасной;
• простой монтаж и эксплуатация теплого пола;
• установленная система не занимает полезное пространство в доме;
• конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

• высокая стоимость электроэнергии при сравнении с другими видами топлива;
• наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
• при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
• система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Технология укладки электрической напольной системы отопления

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Здесь важно учесть диаметр кабеля температурного датчика и размеры кабель-каналов для основного провода питания. Терморегулятор должен располагаться на высоте 30-50 см

Монтаж терморегулятора и формирование канавки для монтажных концов нагревательных секций

Подготовка поверхности

Пол очищается от строительного мусора, прокладывается слой гидроизоляции, а по краям закрепляется демпферная лента – она не допустит лишних теплопотерь у стен. Укладываем эти перекрытия с заходом на стену в 10 см, чтобы они потом оказались над готовым теплым полом – излишки аккуратно обрежутся в самом конце монтажа.

Чтобы не «дарить» тепло соседям снизу или подвалу, делаем теплоизоляцию. Традиционно это пенополистирол или экструдированный пенополистирол. Для достаточно теплых помещений хватит и слоя пенофола в 4 мм. Изоляция прокладывается по всей площади без исключений.

Теплоизоляция

Теплоизоляция

Разметка

Места, где будет стоять мебель, перегородки, сантехника и инженерное оборудование отделяются лентой – эти участки не подлежат отоплению. После этого обязательно делается чертеж, основанный на технологии укладки конкретного типа теплого пола (греющий кабель или маты).

Монтаж. Пошаговое руководство

• Подвести концы проводки монтажной секции к терморегулятору. Закрепить начало кабеля и соединительную муфту.
• Начать укладку секции, избегая пересечений и соприкасаний кабеля. Оптимальная дистанция между витками – от 8 см. Шаг укладки строго соблюдается по всему периметру. Изгибы делаются плавными, без резких переломов и натяжений.

Изгибы делаются плавными, без резких переломов и натяжений

Петли кабеля очень удобно закреплять выступающими язычками, предусмотренными на монтажной ленте

Установить температурный датчик.

Тот конец пластмассовой трубки, близь которого расположен датчик, прикрывается заглушкой, второй присоединяется к терморегулятору и вводится в оставленную для него канавку. Принято придерживаться радиуса изгиба трубки – 5 см, и расстояния от стены до самого места нахождения датчика – 50-60 см. Так устройство сможет правильно определять температуру, а при поломке не придется вскрывать пол.

• Зафиксировать трубку раствором. Имейте в виду, что витки должны располагаться на равном расстоянии от канавки с трубкой.
• Подключить к терморегулятору датчик и монтажную секцию, проверить соединения.
• Протестировать работоспособность системы. Для этого нужно подать напряжение на 1 минуту. Если все правильно уложено и присоединено, на регуляторе загорится датчик, а пол начнет нагреваться.
• Выключить питание.
• Зарисовать схему укладки. Можно даже сделать фото. Это очень пригодится, если придется делать ремонт или монтировать дополнительные инженерные коммуникации. На схеме непременно укажите местоположения всех соединительных муфт и датчика.

• Сделать стяжку или наливной пол. Раствор, в котором обязательно должны быть пластификаторы, разливается на высоту 3-5 см, причем не допускаются воздушные карманы, поскольку они приведут к локальным перегреваниям.

Примерно через месяц стяжка полностью высохнет и можно будет поверх нее сделать декоративное покрытие. Лучше использовать материалы с высокой теплопроводностью – кафельную плитку, керамогранит и пр. Главное, чтобы из-за верхнего настила не терялась эффективность системы отопления.

Отступ от стен
Отступ от других нагревательных элементов
Параметры канавки для монтируемого датчика температуры	Ширина – 20 мм Глубина – 20 мм Длина – 50-60 см на полу + 30-50 см на стене
Формула для расчета шага укладки	Шаг (в см) = (100S)/L, где S – площадь помещения (кв.м.), L – длина секции (м)
Максимальное отклонение от рассчитанного шага укладки

Важные моменты!

1. В процессе монтажа лучше не наступать на кабель вообще. На всякий случай используйте обувь с мягкой подошвой. Для перемещения по комнате без вреда для будущего теплого пола можно перекрывать участки с проложенным кабелем листами фанеры.
2. Аккуратная работа со строительным инструментом – обязательное условие. Любые механические повреждения кабеля делают систему отопления непригодной или небезопасной.
3. Ни в коем случае нельзя включать систему, пока раствор еще мокрый (время высыхания – 28-30 дней)!

Устройство водяного пола в квартире

Водяные полы с теплоносителем внутри представляют собой трубопровод, который уложен на основание и залит цементной стяжкой. Трубы применяются из металлопластика или полимера, диаметр 16 — 20 мм. Теплоноситель — вода или специальная жидкость (антифриз), нагрев его осуществляется в системе до 50 градусов.

Основными компонентами конструкции являются трубы с теплоносителем. В «пирог» также входит гидро и теплоизоляция, элементы для крепежа, арматурные устройства и управляющаяся система, она предназначена для регулировки объёма теплоносителя.

Петли пола подключаются к коллектору, движение жидкости осуществляется под воздействием насоса.

Монтаж водяного теплого пола

Это способ требует наличие идеально ровных полов без выбоин и искривлений. Обязательно нужно постелить на пол отражающую пленку, фольгой вниз, для отражения тепла в нужную сторону.

Далее укладывают армирующую сетку, а на нее крепят трубы, по предварительно выбранной схеме. Это может быть «змейка», спираль, создание витков, круг и другие.

Деревянный дом не предполагает наличие армирующей сетки. Трубы укладываются в металлические листы со специальными каналами. Сверху ложится пенополистиролом и облицовывается любым материалом для покрытия.

Для прокладки труб в бетонных перекрытиях применяют армирующую сетку не только снизу, а еще кладут один слой поверх труб. После чего, заливают полы цементом.
