Создаем проект водоснабжения частного дома от скважины или центрального водопровода своими руками: Пошагово – Обзор

Схемы отопления в двухэтажном частном доме своими руками

Двухэтажные частные дома – это сегодня самые часто возводимые здания. Поэтому большое количество людей сталкиваются с вопросами отопления, а точнее, выбора его схемы. Рекомендуется использовать вертикальную двухтрубную разводку или с естественной циркуляцией теплоносителя, или с принудительной.

Схема с естественной циркуляцией

Данная схема – это котел в подвальном помещении, от которого выводится стояк на чердак. Там происходит разводка труб по радиаторам, которые обычно на втором и пером этажах располагаются друг над другом. То есть, получается так, что два радиатора на двух этажах соединяются между собой и образуют один стояк, который в нижней части подключен к обратному контуру.

Поэтажное вертикальное движение теплоносителя к котлу

Понятно, что при такой схеме основная тепловая энергия будет отдана радиаторам на втором этаже. Но разница не будет значительной, поэтому ощущаться не будет сильно.

Схема с принудительной циркуляцией

В данном случае надо организовать разводку так, чтобы она на каждом этаже была горизонтальной. То есть, под отопительными батареями укладываются и подающий контур, и обратный. При этом каждый радиатор соединен и с первым, и со вторым.

Распределение теплоносителя по этажам происходит через небольшой стояк, высота которого ограничена полом второго этажа. То есть, он будет продолжением подающего контура на втором этаже. На первом от него делается отвод в сторону горизонтальной разводки.

Схема отопления на двух этажах с принудительной циркуляцией

Такая схема отопления в частном доме, сделанная своими руками, неплохо будет работать и при естественной циркуляции, но подстраховаться не мешает. Циркуляционный насос равномерно произведет подачу горячей воды по контурам. Поэтому можно сделать байпас. Это обводная труба, по которой вода будет двигаться помимо насоса. То есть, такая схема может работать и как естественная. И как принудительная.

Преимущества подключения к централизованному водоснабжению

1. Низкие затраты на организацию постоянного поступления воды в дом — не нужно ежедневно заботиться о доставке воды, например, приносить ее из колодца или открытого источника, заказывать подвоз на специальных машинах или устанавливать в доме дополнительное оборудование.
2. Наличие постоянного напора в системе водоснабжения. Если напора центральной системы достаточно для работы водопотребляющей бытовой техники, то потребность в установке дополнительного насоса отпадает.
3. Контроль качества поступающей воды специальными службами.

Перед тем как заняться подключением к водопроводу нужно позаботиться об утилизации отработанной воды. Идеальный вариант — это подключение к централизованной канализации. Если таковая отсутствует в районе расположения дома, стоит позаботиться о сооружении надежной сливной ямы либо об установке автономной канализации.

Укладка труб

Когда дом не является постоянным местом проживания, например — это дача, нужно предусмотреть отключение воды и полный ее слив с домашней системы водопровода. Такую манипуляцию обязательно проводить если жилище остается без присмотра на длительный зимний период.

Иногда бывает, что в водопроводе устаревшее оборудование и напора воды недостаточно. В таком случае потребуется дополнительная установка насоса, который будет повышать давление в системе.

Не на всех станциях водоснабжения вода проходит должную очистку. Также она может вторично загрязняться после прохождения по старым, грязным трубам. В некоторых случаях употребление такой воды может оказаться причиной возникновения заболеваний. Поэтому желательно оборудовать домашнюю систему подачи воды специальными фильтрами. Тогда без установки насоса не обойтись, так как он будет нужен для поддержки необходимого давления, достаточного для того, чтобы могли промываться фильтры.

Проект инженерных систем

Проект инженерных систем состоит из трёх разделов:

1. Проект внутренней вентиляции (естественной) и отопления дома;
2. Проект канализации и внутреннего водопровода;
3. Проект электроснабжения внутри дома.

В эти проекты будут входить расчёты по электрическим нагрузкам, определится мощность котла отопления, объём бойлерного бака, схема подключения отопления, электрооборудования, разводка труб для отопления, канализации и водоснабжения.

Также будут сделаны расчёты по вентиляции для помещений, где влажность будет немного больше и спецификация всех материалов и оборудования.

В итоге вы получите на руки проект, где всё предусмотрено.

Все данные для вас подготовят специалисты в этой области, обсудив с вами все нюансы. Когда все данные, полученные от вас, будут в техническом задании, вам отдадут документы на согласование.  Когда все согласуете документ отправиться на проектирование.

Есть возможность отдать только один из разделов на разработку и не обязательно заказывать полностью весь проект.

Выбор труб для системы водоснабжения

Для подачи воды используют несколько типов изделий, отличающихся материалом:

1. Медные трубопроводы, соединяемые пайкой, отличаются повышенной эластичностью и устойчивостью к коррозии. Рассчитаны на эксплуатацию при температуре до +250°С. Для гибки либо пайки заготовок необходимо оборудование. При установке втулок из металла образуется гальваническая пара, что приводит к разрушению деталей. Изделия этого типа редко применяют в многоквартирных домах из-за высокой цены и электропроводности.
2. Стальные с поверхностной оцинковкой использовались в СССР при строительстве зданий. Соединяются контактной сваркой или резьбовыми муфтами. Не отличаются высокой устойчивостью к коррозии, не допускается скрытое крепление в стенах квартиры.
3. Металлопластиковые изделия с повышенной эластичностью. Соединяются втулками на резьбе или обжатием. Заготовки не пригодны для скрытой укладки в стенах квартир, отличаются коррозионной устойчивостью. Внутренняя часть не покрывается отложениями.
4. Полибутиленового типа, выдерживающие нагрев до +90°С. Заготовки соединяют пайкой. Из-за высокой цены используются ограниченно (например, при обустройстве отапливаемых напольных покрытий).
5. Армированные полиэтиленовые заготовки выдерживают напор до 3,5 атм. Повышенная эластичность допускает застывание воды, поэтому изделия можно использовать на дачных участках. Не рекомендуется укладывать в стенах жилых домов.
6. Изделия из ПВХ, соединяемые клеем или пайкой, используются для технологических водопроводов. Выдерживают напор при подаче жидкости не выше 3,5 атм., деградируют под воздействием ультрафиолета.
7. Полиизопропиленового типа. Заготовки рассчитаны на напор до 12 атм. и температуру до +130°С. Отличаются невысокой ценой, устойчивы к образованию солевого налета. Используются для постройки стояков и разводки в жилых домах, офисных помещениях.

Трубы водопровода.

Монтаж наружного водоснабжения

Рассмотрим основные критерии монтажа наружного водопровода

Глубина промерзания

Подводящие воду коммуникации, как правило, прокладывается на глубине. Для этого, организовывая водоснабжение частного дома, необходимо проводить раскоп траншеи

Важно учесть при подготовке уровень ее  глубины. Она напрямую зависит от того, насколько глубоко промерзает почва, а также от температуры, которой обычно подвержен каждый конкретный регион в разные поры года

Для того, чтобы дополнительно защитить трубы водоснабжения от промерзания, рекомендуется использование специального теплоизоляционного слоя.

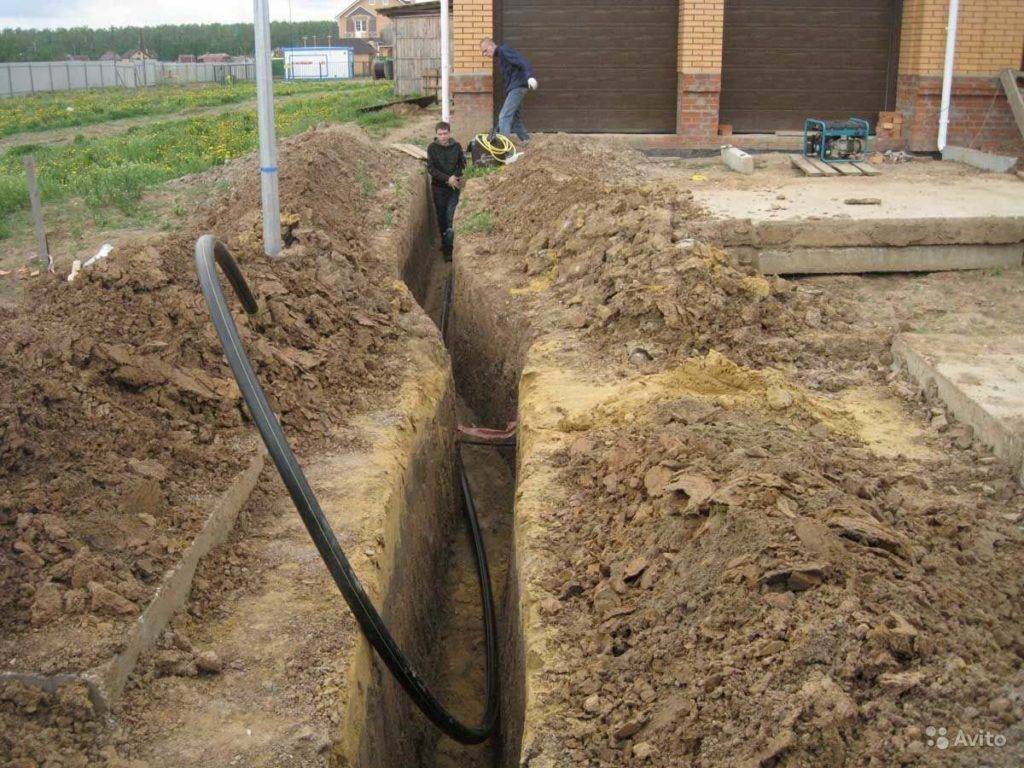

Типовая траншея для прокладки водопровода

Необходимо внимательно отнестись в этом вопросе к точке вывода трубопровода и учитывать следующие нюансы:

• Рекомендовано сделать небольшой зазор, приблизительно 130-150 мм по всем сторонам в месте, где находится отверстие для установки и сварки трубы водоснабжения. Разрушение коммуникации станет минимальным в случае, если стена подвергнется проседанию или деформируется.
• Дополнительная теплоизоляция необходима там, где проходящая между коммуникациями труба в результате недостаточного стыка находится на открытом воздухе.

Диаметр труб

Выбор трубы правильного диаметра позволит выполнить монтаж водоснабжения более экономичным.

Рассчитывать параметры линий, которые будут подводить холодное водоснабжение и ответвляющееся от него горячее водоснабжение и к пунктам потребления, необходимо от отправной точки – общей протяженности каждой линии.

Зачастую к дому прокладывают трубу, диаметром 32 мм. В редких случаях используют больший диаметр.

Утепление

Для того, чтобы утеплить трубопровод, необходимо использовать специальные, предназначенные для проведения таких работ, строительные материалы:

• Пенопластовый утеплитель;
• Стекловата;
• Полистирольная «скорлупа»;
• Базальтовая вата в цилиндрах.
• Вспененная резина

Это основные материалы, выбор которых зависит от погодных условий в каждом отдельном месте, личных предпочтений и ценовой категории.

Двухтрубная система с нижней разводкой

Далее мы будем рассматривать двухтрубные системы, отличающиеся тем, что они обеспечивают равномерное распределение тепла даже по самым большим домовладениям с множеством комнат. Именно двухтрубная система используется для обогрева многоэтажных домов, в которых очень много квартир и нежилых помещений – здесь такая схема работает великолепно. Мы же будем рассматривать схемы для частных домов.

Двухтрубная система отопления с нижней разводкой.

Двухтрубная система отопления состоит из подающей и обратной труб. Между ними устанавливаются радиаторы – вход радиатора подключается к подающей трубе, а выход – к обратной. Что это дает?

• Равномерное распределение тепла по помещениям.
• Возможность регулировки температуры в помещениях путем полного или частичного перекрывания отдельных радиаторов.
• Возможность обогрева многоэтажных частных домов.

Существуют две основные разновидности двухтрубных систем – с нижней и верхней разводкой. Для начала мы рассмотрим двухтрубную систему с нижней разводкой.

Нижняя разводка используется во многих частных домах, так как позволяет сделать отопление менее видимым. Подающая и обратные трубы проходят здесь рядом друг с другом, под батареями или даже в полах. Удаление воздуха осуществляется через специальные краны Маевского. Схемы отопления в частном доме из полипропилена чаще всего предусматривают именно такую разводку.

Достоинства и недостатки двухтрубной системы с нижней разводкой

При монтаже отопления с нижней разводкой мы можем спрятать трубы в полу.

Давайте посмотрим, какими положительными чертами обладают двухтрубные системы с нижней разводкой.

• Возможность маскировки труб.
• Возможность использования радиаторов с нижним подключением – это несколько упрощает монтаж.
• Минимизируются тепловые потери.

Возможность хотя бы частично сделать отопление менее видимым привлекает многих людей. В случае с нижней разводкой мы получаем две параллельные трубы, идущие вровень с полом. При желании их можно завести под полы, предусмотрев эту возможность еще на этапе проектирования системы отопления и разработки проекта строительства частного дома.

Если использовать радиаторы с нижним подключением, появляется возможность почти полностью спрятать все трубы в полах – подключение радиаторов выполняется здесь с помощью специальных узлов.

Что касается недостатков, то они заключаются в необходимости регулярного ручного удаления воздуха и необходимости использования циркуляционного насоса.

Особенности монтажа двухтрубной системы с нижней разводкой

Пластиковый крепеж для труб отопления разного диаметра.

Для того чтобы смонтировать систему отопления по данной схеме, необходимо проложить по дому подающую и обратную трубы. Для этих целей в продаже есть специальный пластиковый крепеж. Если используются радиаторы с боковым подключением, делаем отвод от подающей трубы к верхнему боковому отверстию, а забираем теплоноситель через нижнее боковое отверстие, направляя его в обратную трубу. Рядом с каждым радиатором ставим спускники воздуха. Котел в такой схеме устанавливается в самой нижней точке.

Здесь используется диагональное подключение радиаторов, что увеличивает их теплоотдачу. Нижнее подключение радиаторов уменьшает тепловую мощность.

Такая схема чаще всего делается замкнутой, с использованием герметичного расширительного бака. Давление в системе создается с помощью циркуляционного насоса. Если нужно обогреть двухэтажный частный дом, прокладываем трубы на верхнем и нижнем этажах, после чего создаем параллельное подключение обоих этажей к отопительному котлу.

Внутренняя разводка и монтаж

Монтаж труб внутри дома – важный и ответственный этап. Монтаж труб реально сделать своими руками, но только с учетом конструктивных особенностей разводки труб внутри дома.

Сделать правильную разводку труб – значит упростить себе жизнь в дальнейшем. При правильно разводке для любой трубы уменьшается опасность разрушения, ее ремонт требуется крайне редко, а полезная отдача улучшается.

Существует два основных типа разводки систем водоснабжения в частных домах. Бывает разводка:

• параллельная;
• последовательная.

Параллельная разводка лучше подходит для крупных домов, где трубы расходятся по множеству удаленных друг от друга помещений. Последовательная подойдет для зданий квартирного типа, где санузлы расположены компактно.

Монтаж по параллельной схеме

Параллельная схема прокладка труб предусматривает монтаж множества веток, диаметр которых равняется минимальным значениям, а именно, не превышает отметку в 30-40 мм кроме редких случаев.

Малый диаметр трубы положительно играет на экономии средств. Дело тут в том, что параллельная разводка предусматривает необходимость сделать множество параллельных веток подачи воды. Каждая ветка обслуживает свое конкретное направление. На ветку приходится один-два узла.

Ветки изолированы друг от друга, ввод осуществляется в бойлерной, где их подключают к готовому коллекторному выходу. На каждом выходе смонтированы краны, позволяющие отрезать любую трубу от снабжения.

Подобная схема позволяет сделать максимально безопасный и автономный трубопровод. Каждая труба действует отдельно, поломка на любом участке легко локализируется.

Но в то же время параллельная схема разводки, даже с учетом того что диаметр труб для нее необходим минимальный, требует существенного наличия средств, ведь каждую ветку нужно проложить, а это стоит денег.

Монтаж по последовательной схеме

Последовательная схема предполагает несколько иной подход. В ней есть одна или две базовые трубы, диаметр которых начинается от 80 мм. Эти трубы являются своего рода кластерами, они проходят по всем помещением с санузлами.

В месте расположения санузла от главной трубы отводят ветку поменьше, чей диаметр рассчитывают в зависимости от потребности в воде того или иного прибора.

Чем больше диаметр, тем больше воды получит узел. Последовательная схема – более традиционный вариант. По такой же системе собирается канализация.

Крупный диаметр труб несколько повышает их стоимость, однако такой подход все же дешевле параллельного, так как в итоге вы экономите на длине труб.

Схемы подключения водоснабжения частного дома

Традиционным сегодня считается два основных варианта подключения дома к системе водоснабжения:

• Водоснабжение от системы центрального водопровода;
• Автономная система водоснабжения усадьбы.

Принципиальное различие двух этих систем заключается в источнике водоснабжения – для первого варианта от централизованного водопровода это врезка в существующие, проложенные под землей трубы центрального водопровода. Второй вариант это использование в качестве источника водоснабжения колодца или скважины на участке и соответственно монтаж в доме всего оборудования, необходимого для работы водопровода.

Схема подключения от центрального водопровода в обязательном порядке требует разработки проекта подключения водопровода к центральной водопроводной сети. При такой схеме подключения необходимо получение разрешений на врезку, разработка проекта, установка необходимых приборов учета воды и согласование с организациями, имеющими на трассе прокладки труб подземные коммуникации.

Для автономной системы создание проекта подразумевает проведение расчета необходимого оборудования и материалов, учета особенностей грунтов, качества и количества воды и просчет затрат на проведение работ.

Для подключения к центральному водопроводу потребитель получает:

• Постоянный и стабильный напор воды в водопроводе;
• Качественную водопроводную воду, отвечающую санитарным стандартам качества;
• Возможность установки только сантехнических приборов и прокладки труб;

Вместе с тем, подключение к центральному водопроводу требует прохождения ряда бюрократических процедур и трату большого количества времени для получения разрешения и согласования проекта в инстанциях. Однако, как показывает практика при подключении в системе центрального водопровода составление проекта и вся бюрократическая волокита с успехом может быть выполнена проектными бюро, которые занимаются проектированием инженерных систем.

Создание системы автономного водопровода позволяют:

• Обеспечить дом водой независимо от наличия централизованного водопровода;
• Существенно сэкономить в будущем на плате за воду;
• Оградить себя от бюрократической волокиты, поскольку автономный водопровод не требует согласования проекта с водоканалом и прочими организациями.

4 Как обустроить линию подачи горячей воды

Ветка ГВС делается практически по той же схеме, что и холодный водопровод. Только вместо центрального вентиля отправной точкой для горячей линии является коллектор холодной ветки.

От этого распределителя мы тянем линию диаметром ½ дюйма до нагревательного прибора. Причем в точке подключения нужно врезать обратный клапан, чтобы вода из бойлера или теплообменника колонки не сливалась обратно. Сама установка бойлера описана в отдельном материале.

Коллектор холодной ветки будет отправной точкой для горячей линии

На следующем этапе нужно смонтировать коллектор для горячей воды. Его ставят либо под бойлером, либо в ванной комнате или на кухне. Далее к закрепленному на стене распределителю тянут трубу диаметром  ½ дюйма, соединяя коллектор и «горячий» штуцер бойлера/котла.

В финале к каждому смесителю подводят отдельные линии подачи горячей воды, соединяющие краны и распределитель. Причем для облегчения подключения трубопровода к крану можно использовать сильфонный шланг. Армированный вариант в этом случае не рекомендован – он рассчитан под холодную воду.

Если в доме не более 2-3 источников потребления горячей воды, то коллектор можно заменить парой тройников, проложив центральную линию к душу или смесителю в ванной, и обустроив отвод на кухню. Но в этом случае готовьтесь к скачкам напора в случае одновременной эксплуатации смесителей в ванной и на кухне.

Децентрализованное водоснабжение

Если собрались переходить на децентрализованное водоснабжение, учитывайте свойства грунта, глубину и состояние внутренних вод. А также будьте готовы установить насосное оборудование и фильтры для очистки воды.

ВАЖНО! За пользование автономной системой платить не нужно, однако насосное оборудование и обустройство скважины или колодца стоит дорого. Советы для выбора места под сооружения для забора воды:. Советы для выбора места под сооружения для забора воды:

Советы для выбора места под сооружения для забора воды:

1. Нужно устанавливать на расстоянии в 20-30 метров от очистных систем, компостных ям и других потенциальных источников загрязнений.
2. Участок должен быть без подтоплений.
3. Вокруг скважины или колодца должна быть специальная отмостка (не уже 2 метров). Поверхностная часть должна быть на расстоянии в 80 см от земли, сверху прикрыта крышкой.

Особенности водоснабжения из скважины

Вода из скважины

Есть два типа скважин для водоснабжения дома:

1. Скважина «на песок».

• Глубина от 15 до 40-50 м, срок эксплуатации – от 8 до 20 лет.
• Если водонос расположен неглубоко, можно пробурить вручную.
• Для подачи воды понадобится установка насосного оборудования и фильтров.

1. Артезианская скважина.

• Глубина до 150 м, срок эксплуатации – до 50 лет.
• Бурит только специальная техника.
• Вода поднимается сама, за счет собственного давления.
• Насосы используют только для транспортировки.
• Такую скважину регистрируют и оформляют на неё паспорт.

Плюсы скважины:

• стабильный объем воды;
• высокое качество воды;
• не нужно регулярно ремонтировать.

Минусы скважины:

• бурение — дорогостоящая процедура;
• срок эксплуатации меньше, чем у колодца;
• нужно использовать дополнительные дорогостоящие насосы.

Чаще всего скважины состоят из устья и надземной части. Устье сооружают в подземной камере – кессоне. Также у водозаборного устройства есть ствол. Его стены укрепляют обсадными трубами из стали. и водоприемная часть (состоит из отстойника и фильтра).

Колодец для водоснабжения

Это самое простое решение для автономного водоснабжения, если водоносный горизонт мощный и расположен на уровне 4-15 м.

Водоснабжение из колодца

Чаще всего колодец сооружают из бетонных колец или кирпича. Он состоит из надземной части с выведенной вентиляционной трубой, ствола, водоприемной и водовмещающей частей.

Вода внутрь колодца поступает через дно или стенки. В первом случае для дополнительной очистки воды на дно кладут гравийный донный фильтр.

Если вода поступает через стенки, делают специальные «окна» и насыпают в них гравий, который также служит фильтром.

Плюсы колодца:

• несложно построить;
• можно вручную поднимать воду, если отключили электричество;
• низкая стоимость насосов;
• долго служат — более 50 лет.

Минусы колодца:

• Качество воды: туда могут проникать грунтовые воды с частицами земли и ила.
• Чтобы вода не переливалась, колодец нужно регулярно чистить.
• Уровень воды зависит от времени года, так что в жаркую погоду неглубокие источники могут засохнуть.

Колодец можно построить своими руками, для этого понадобятся кольца-ЖБИ, тренога с лебёдкой, ведра и лопаты. Колодец неприхотлив в обслуживании, доступ к источнику воды удобен.

Вариант с колодцем подойдёт в следующих случаях:

• если уровень потребления воды среди жильцов дома — низкий;
• есть мощный защищенный источник с хорошей водой;
• если нет других вариантов.

Последовательность при организации системы водоснабжения

При процессе обустройства водоснабжения дома нужно соблюдать определенную последовательность. После того как источник воды готов, монтируют:

• наружный и внутренний трубопровод;
• насосное и дополнительное оборудование;
• фильтры для очистки воды;
• распределительный коллектор;
• водонагревательное устройство.

В конце подключают сантехнические приборы.

Колодцы

Колодец

Обустраивать колодец есть смысл только в том случае, если пригодная в пищу вода имеется на глубине от 5 до 15 метров. Согласно статистике средний запас для четырех человек в семье должен составлять до 200 литров. Если данный источник полностью вам подходит, можно приступать к работе.

Первым делом вам необходимо установить насос, который будет выкачивать воду из колодца. Насос можно установить в двух вариантах. Например, оборудовать его возле колодца или в подвале дома. Независимо от расположения насоса, необходимо прокопать траншею глубиной 0,5-0,7 метров. Для защиты от промерзания дно траншеи можно засыпать песком. Чаще всего рекомендуется использовать трубы 32Ø. Но этот показатель может колебаться, в зависимости от расстояния до колодца. Чем он дальше, тем больше диаметр необходим для использования. Водопровод лучше всего прокладывать под наклоном. Почему? Так можно предотвратить застой воды в трубопроводной системе. В дом труба заводится через фундамент, в котором предварительно делается сквозное отверстие.

После ввода в дом, вам остается выполнить разводку воды по точкам.

Схема водозабора из колодца

Но перед тем как вы решитесь именно на такую систему водоснабжения учтите все за и против. Очень часто в колодец могут проникать грунтовые воды, качество которых оставляет желать лучшего. Более того, если вам предстоит его только копать, то пообщайтесь с соседями. Можно взять на анализ пробу. В то же время колодец имеет большие преимущества, например, перед скважиной. Его благоустройство обойдется гораздо дешевле. Шахту колодца можно выкопать самостоятельно и заплатить только за бетонные кольца и за их установку. Продолжительность эксплуатации может составить до 50 лет. А в случае отключения электроэнергии, воду можно доставлять ведром на веревке.

Схема водоснабжения частного дома

Если на участке частного дома есть источник вводы, тогда можно обустроить его при помощи автонасоса. Погружное устройство будет откачивать воду в специальный накопительный бак в доме вместительностью до 500 литров. Накопительная емкость разделена мембраной или реле, что позволяет корректировать давление жидкости в ней. Когда бак наполнен до отказа, насос водоснабжения отключается, а если вода используется – насос снова качает воду в бак. Согласно представленной схеме система водоснабжения состоит из таких частей:

1. Скважина или колодец.

2. Насосная станция позволяет отбирать воду из источника водоснабжения.

3. Гидроаккумулятор – создает определенное давление в системе.

4. Специальные фильтры, которые очищают и подготавливают воду к использованию.

5. Оборудование для подогрева воды.

6. Система коллекторов.

Общая схема водоснабжения

Специалисты советуют проводить обустройство систем водоснабжения дома в весеннее или летнее время, когда грунтовые воды не так высоки, сам грунт легко поддается обработке, а копка проходит более быстро. Установка гидроаккумулятора, который позволяет управлять включением и выключением насоса, является необязательной. В этом случае используются другие методы управления насосом. Схема обустройства водоснабжения может быть разнообразной – все зависит от пожеланий хозяев, которые решили сделать свой дом более комфортным.

Особенности монтажа

Однослойные ППР трубы PN 10 и PN 16 имеют большой коэффициент теплового расширения: при перепаде температур на 100°C каждый метр становится длиннее на 1,5 см. Даже с учетом того, что такой перепад температур в реальной жизни недостижим, это очень большая цифра. Чтобы это увеличение длинны не разрушило водопровод, в системе предусматривают компенсационные петли (компенсаторы).

Типы компенсаторов для полипропиленового водопровода

Если длинна трубопровода невелика и разводится при этом холодная вода, компенсатор можно не делать — разница в длине будет небольшой, но на ГВС желательно сделать хотя-бы элементарный Г-образный компенсатор (смотрите рисунок).

2 Как подсчитать метраж труб и число фитингов

Если водопровод базируется на главной трубе, то разводка воды в частном доме начинается с прокладки центральной линии, опоясывающей строение по периметру. Метраж труб в этом случае равен удвоенной сумме всех дома (двум периметрам).

С коллектором дело обстоит сложнее. В этом случае отдельная линия будет идти к каждому крану. Поэтому метраж в данном случае можно определить только по натурной схеме, нарисовав на стенах линии, вдоль которых будет уложена разводка. После завершения рисунка замерьте длину линий и запишите метраж холодной и горячей ветки.

Перед закупкой труб и фитингов нужно составить схему разводки

Если вы строите водопровод своими руками, натурная схема разводки не помещает в любом случае. Возьмите в руки синий и красный мелки и нарисуйте траекторию укладки холодных и горячих труб на стенах, обозначив произвольными значками положения тройников, уголков и запорных вентилей. Этот рисунок поможет не ошибиться с метражом труб и числом вентилей, а при монтаже его можно использовать в качестве контура для укладки фиксирующих элементов, удерживающих трубы на стене.

После того подсчета и последующей закупки арматуры и фитингов вы можете сделать разводку воды в любом частном доме буквально за сутки. А как это делается, мы расскажем дальше, обговорив отдельно и холодную, и горячую ветвь водопровода.

Емкости для воды

Все баки, используемые для регулировки и накопления воды, делятся на две основных категории:

1. Безнапорные негерметичные баки. Для изготовления таких устройств чаще всего используются полимерные материалы. Напор в системе при использовании данной категории баков достигается за счет их расположения в самой высокой точке, т.е. между высотой бака и напором есть прямая зависимость. Подъем бака на 1 м увеличивает давление на 0,1 атмосферу.
2. Гидропневматические баки. Подобное оборудование имеет внутреннюю мембрану, которая делит бак на два отсека. Один из отсеков заполнен сжатым воздухом. При взаимодействии с водой во втором отсеке происходит передача давления за счет резиновой мембраны.

Схема подключения водопровода в доме с использованием безнапорного бака предъявляет целый ряд требований. Так, емкость должна находиться в помещении с хорошей вентиляцией. Кроме того, это помещение должно быть теплым, иначе вода в баке попросту замерзнет. Под емкостью нужно установить поддон, защищающий пол от небольших протеканий. Сам бак оборудуется съемной крышкой и запорной арматурой.

Для поверхностных насосов обычно приобретаются мембранные баки объемом от 12 до 24 литров. Таких емкостей будет вполне достаточно во всех случаях, кроме одного – если в регионе бывают перебои с электричеством. Насосы зависят от электроэнергии, и при ее отключении весь дом может остаться без воды. Чтобы избежать подобных проблем, лучше взять бак объемом свыше 250 литров – это позволит всегда иметь хотя бы небольшой запас воды.

Стоимость основных элементов

При установке насоса над источником используется кессон. В нем, собственно, происходит стыковка. Стоимость кессона составит порядка 15 000 рублей. Цена на насос устанавливается в соответствии с техническими качествами. Средняя стоимость находится в диапазоне от 2000 до 40 000 рублей. Специалисты не рекомендуют приобретать насос заранее. Это связано с тем, что технические характеристики источника будут предоставлены после осуществления бурения. Поэтому целесообразнее приобретать насос в соответствии с ними. Так можно подобрать оптимальный тип изделия, который будет обеспечивать бесперебойную подачу.

Общая схема подачи воды

Чаще всего водоснабжение частного дома с водой из уличной скважины организовывается по следующей общей схеме:

1. На участке возле коттеджа обустраивается скважина с погружным насосом и кессоном сверху.

2. Траншейным способом от нее в дом прокладывается водовод под землей.

3. В здании к этой трубе подключается гидроаккумулятор с поплавком, управляющим скважным насосом.

4. От накопителя делается отвод с запорным краном и насосной станцией обеспечения подкачки воды в трубопровод ХВС по коттеджу.

5. При необходимости собирается контур фильтрования и водоподготовки с обводным байпасом.

6. Делается разводка труб подачи воды до сантехники в ванной, туалете и кухне.

7. Для горячего водоснабжения отдельно устанавливается бойлер.

Общая схема

Для питья воду из скважины практически во всех регионах России рекомендуется пропускать через фильтры. В одних случаях достаточно грубой очистки от механических примесей, а в других потребуется монтировать системы очищения от железа и снижения жесткости или кислотности. Причем точно определить необходимый набор фильтров получится только по результатам лабораторного анализа.

Если гидроаккумулятор поставить не в кессоне или подвале, а на чердаке, то от подкачивающей насосной станции можно отказаться. При такой верхней разводке вода до сантехнических приборов по водопроводным трубам будет течь самотеком.

По срокам монтажа скважина на приусадебном участке делается за пару дней. Однако прежде чем начинать бурить, необходимо грамотно рассчитать необходимое оборудование и оценить возможности водоносного пласта. В идеале надо предварительно произвести разведывательное бурение. А потом еще и подготовить проект всей системы обеспечения дома водой. Ошибки здесь легко могут привести к загрязнению водоносного горизонта.

Утверждение проекта для начала строительства

Необходимость корректировки проекта. Даже в том случае, если вы сами смогли изобразить на бумаге дом своей мечты, необходимо будет перед началом строительства дома все-таки проконсультироваться со специалистами – мнение грамотного прораба или же архитектора лишним не будет. Как минимум, необходимо будет согласовать следующие моменты:

1. Проведение электрики;
2. Проведение собственной канализации;
3. Проведение водоснабжения;

Необходимо понимать, что все указанные выше вопросы не являются художественной или архитектурной частью проекта. Это все — самые рутинные вопросы, грамотный подход к решению которых обеспечивается только профессионалами своего дела. В крайнем случае, любой недосмотр при самостоятельном составлении проекта дома, который допустил человек, не имеющий профильного образования, может быть подкорректирован грамотным прорабом, который практическую сторону любой идеи понимает намного лучше. Хотя даже в том случае, если проект составляется профессиональными архитекторами, то также не исключаются чисто практические недочеты.

Самостоятельная работа над проектом дома и ее преимущества

Проект своего дома вы можете создавать сами – для того, чтобы разработать чертежи взаимного расположения тех или иных помещений, а также определиться с местом дома на участке, не потребуется специальных знаний. Грамотный и ответственный подход к делу обеспечит вам успех мероприятия. Однако в плане проведения коммуникаций надо будет обязательно проконсультироваться с профессионалами. Таким образом можно будет правильно спланировать дом, который прослужит вам верой и правдой.

Водяное отопление частного дома

После установки водоснабжения загородного дома проводится подключение водяного отопления, согласно принятой схеме. Подобная конструкция представляет собой замкнутую систему, состоящую из таких элементов:

• Котел – нагревает воду и отправляет ее в радиаторы, которые постепенно отдают тепло в дом. Остыв в них, вода снова поступает в котел.

• Радиаторы – принцип их работы заключается в циркуляции теплового элемента (воды), который в процессе прохождения отдает свою тепловую энергию. Отличаются радиаторы материалами изготовления и уровнем теплоотдачи.

Схема водяного отопления

В систему водяного отопления входят также бойлеры, которые используют для нагрева большого количества воды. Объем бойлера подбирается в зависимости от нужд конкретной семьи. Проточные нагреватели воды, в отличие от бойлеров подают горячую воду сразу, без необходимости ожидания в течении двух часов. Они более компактны и отличаются большей производительностью.

Решив сделать свою жизнь в частном доме или коттедже более комфортной при помощи системы водоснабжения, можно обращаться к специалистам или заняться установкой самостоятельно. Главное – следует учесть все основные моменты качественного и грамотного обустройства источника воды.

Выводы и полезное видео по теме

Ролик #1. Разводка системы ХВС и ГВС в двухэтажном доме:

Ролик #2. Особенности монтажа ГВС и ХВС в доме:

https://youtube.com/watch?v=D8bGtKQaKNE

Ролик #3. Как компактно смонтировать коллекторный узел:

Провести монтаж разводки в собственном доме можно самостоятельно, но чтобы избежать неприятных последствий от непрофессионально выполненных работ, лучше попросить специалиста помочь спроектировать систему. Советы профессионала помогут избежать ошибок, лишних трат и переделок.

У вас появились вопросы в процессе ознакомления с материалом? Хотите поделиться личным опытом или сообщить интересные сведения по теме? Комментируйте, пожалуйста, в расположенном под текстом статьи блоке.
