Как правильно подключить электросчетчик однофазный

Подготовительные работы

Перед тем как приступить к подключению однофазного счетчика электроэнергии, следует выполнить подготовительные работы. В первую очередь установить специальный бокс, в котором позже будет устанавливаться все оборудование. Поглощающая часть современных счетчиков является модульными. Это означает, что их монтаж осуществляются на специальную монтажную рейку, что значительно упрощает и облегчает процесс установки. Еще модульными могут быть бытовые серии различного защитного оборудования, к которому относятся:

Выключатели автоматические;
Устройство защитного отключения или УЗО;
Автоматы дифференциальные;
Различные нулевые шины и переходные клеммы;
Ограничители напряжения;
Индикаторы напряжения.

Как правило, они монтируются в специальные боксы, которые изготовлены из негорючей специальной пластмассы. Данные боксы могут быть как встраиваемыми так и навесными, обладать различными размерами, которые напрямую зависят от количества установочных мест которые есть внутри щита.

Бокс, который применяют в качестве навесного исполнения, рассчитан на двадцать четыре установочных места, имеет две дин рейки по двенадцать мест. Дин рейка – это пластина из металла, на которую необходимо монтировать модульное оборудование.

Бокс состоит из двух главных частей:

Защитная крышка с дверкой – наружная;
Внутренняя – в ее комплектацию входят, несколько или всего одна дин рейка, их количество напрямую зависит от того, насколько точно установочных мест рассчитан бокс. И шина нулевая, которая предназначена для правильного распределения питающего нуля, между всеми проводами которые отходят.

Далее следует перейти к подготовке бокса к установке. Снимают верхнюю крышку, для этого достаточно открутить четыре винта крепления крышки наружной. Внутренняя часть бокса имеет две дин рейки, и нулевую шину. Бокс монтируют на стену. Не стоит забывать, что согласно требованиям правила устройства электроустановок или ПУЭ, внутри помещения высота установки счетчика, должна обязательно соответствовать определенным размерам, от восьмидесяти до метра семидесяти сантиметров от пола. Данные требования обусловлены тем, чтобы пломбировщик или контролер, который обслуживает электрические организации, обладал возможностью, снять показания различных счетчиков без использования стремянок и табуретов. Самой оптимальной высотой принято считать высоту уровня глаз человека среднего роста, метр шестьдесят метр семьдесят.

В зависимости от материала стен используют требуемые крепления, саморезы по дереву или дюбеля по бетону. И все, бокс установлен правильно. Далее приступают к установке модульного оборудования.

Организационные мероприятия

Если требуется смонтировать или заменить прибор учета, следует выполнить несколько мероприятий.

Для этого необходимо:

Определить мощность, которая будет подключаться к электросети;
От расчетной мощности зависит тип электросчетчика. Это может быть трехфазный прибор или однофазный. Сейчас промышленность выпускает электронные приборы. Но в продаже можно встретить устройства индукционного или механического типа. Электронные счетчики совершеннее индукционных. Погрешность составляет 0,5%, а у механических 2%.При понижении температуры и большой механической выработке неточность индукционных увеличивается;
Если в доме имеются дети, то приходится много стирать. А это лучше выполнять в ночное время. Поэтому установка многотарифного счетчика будет оправдана;
Подобрать место монтажа вводного щита;
Выбрать схему подключения нагрузки. Приобрести прибор учета и средства защиты.

Установка электросчетчиков выполнятся по следующему алгоритму:

Если происходит первичное подключение, то владелец дома должен получить разрешение на подсоединение электричества к дому. При замене старого электросчетчика подается заявка в Энергосбыт на его демонтаж. Нельзя демонтировать пломбы самостоятельно;
Приглашается электрик, который смонтирует новое оборудование. ПУЭ не запрещает эту работу выполнить самостоятельно. Основным условием является соблюдение порядка установки индивидуальных приборов учета;
По окончании работ вызывается инспектор. Он проверяет схему соединения и устанавливает пломбу на электросчетчик или полностью опломбирует щит.

Вводной бокс пломбируется в том случае, если в нем смонтирован не только счетчик, но и автоматы перед прибором учета. Эта мера для исключения хищения электроэнергии. В этом случае рекомендуется устанавливать второй бокс, в котором будут размещены устройства защиты.

Разграничение ответственности за электроприборы

Но схема подключения счетчика должна предусматривать возможность беспрепятственного доступа к нему. Инспектор должен в любой момент (по требованию или просьбе) иметь возможность снять показания, установить пломбу, проверить прибор и освидетельствовать. Если для подключения электросчетчика выбрано труднодоступное место, проверяющий может выписать штраф или перевести квартиру на оплату согласно общему тарифу, рассчитываемому по количеству жильцов.

Когда же речь идет о подключении счетчика электроэнергии в неприватизированной, муниципальной квартире, где он стоит на площадке, перенос возможен только с разрешения управляющей компании, ТСЖ, ГСК. За дачу и земельный участок отвечает садоводческое товарищество, в гараже – гаражный кооператив. Все работы в этом случае выполняет электрик, состоящий в штате, или подрядная организация на основании договора. Даже имея свой счетчик, подключение – зона ответственности полномочных органов, отвечающих за энергоподачу.

Часто спрашивают, как подключить электрический счетчик в частном доме? Раньше это можно было сделать в любом помещении, и чаще всего он находился в прихожей, котельной или в кладовой. Сейчас же лучше, если он установлен на стене, чтобы в ходе проверки инспектор мог зафиксировать показания, сверить оплату, установить наличие и размер задолженности. Разрешается устанавливать учетный прибор на любом сооружении. Главное, чтобы был виден ввод – подводящий кабель. А вот рубильник, «пробки» или автомат может стоять в доме.

Самостоятельное подключение счетчика

Правильно подключить электрический счетчик самостоятельно довольно сложно и опасно. Для этих работ необходимо иметь лицензию и группу допуска не ниже третьей.

Требования закона

Подключение электросчетчика необходимо производить согласно правилам устройства электроустановок (ПУЭ) в следующем порядке:

Монтаж и подключение приборов учета электрической энергии производить только сертифицированным инструментом.
Счетчики должны устанавливаться в ящиках, на шкафах распределительных устройств, имеющие жесткие основания.
Питание к розетке следует подключать через автомат.
Размеры шкафов и ящиков должны обеспечивать комфортный доступ к приборам учета.
Выбор сечения подключаемых проводников производится согласно проектной документации.

Набор инструментов и материалов для монтажа

Для производства монтажа и подключения счетчиков необходимо иметь простой набор инструмента:

плоскогубцы;
отвертку;
индикатор;
мегомметр;
уровень строительный;
лестницу;
монтажный пояс.

Материалы выбираются согласно спецификации в проектной документации.

К материалам относятся:

защитные автоматические выключатели;
проводники и кабели;
тросовая продукция.

Схема подключения счетчика

Схемы подключения счетчиков имеют два вида:

прямого действия (ток нагрузки до 100 ампер);
косвенного действия (через измерительные трансформаторы тока и напряжения).

Однофазного

Однотарифный счетчик двухпроводной сети подключаются по схеме прямого действия, приведенной ниже.

Принципиальная схема подключения однофазного счетчика

На схеме видно, что питание приходит на клеммы счетчика 1 и 3. Потребитель включается через автоматический выключатель или пробки на клеммы 2 и 4. Фазный и нулевой проводник необходимо соблюдать, т. к. счетчик будет работать некорректно.

На видео показано правильное подключение однофазного счетчика энергомера. Снято каналом energomera.

Трехфазного

Трехфазные счетчики могут подключаться как по схеме прямого действия, так и косвенного. Подключение прибора по схеме прямого действия похоже на схему подключения однофазного счетчика. Этот способ предназначен при потреблении тока до 100 ампер. Ниже представлена схема подключения счетчика прямого действия по четырехпроводному принципу.

Принципиальная схема прямого действия для трехфазного счетчика

Питание подключается к следующим клеммам:

фаза А-1;
фаза В-3;
фаза С-5;
нуль-8.

Потребительская нагрузка подключается на четные клеммы соответственно 2, 4, 6 и 8. Необходимо строго соблюдать порядок подключения и произвести фазировку напряжения.

На промышленных предприятиях применяется схема подключения косвенного действия, т. е. через измерительные трансформаторы тока и напряжения. Трансформаторы тока имеют вторичный ток при максимальной нагрузке 1 или 5 ампер. На вторичной обмотке напряжения значение составляет 100 вольт. Датчики тока и напряжения должны соответствовать классу точности и полярности подключения.

Ниже представлена схема косвенного подключения прибора учета электрической энергии.

Косвенное подключение трехфазного счетчика

Установка счетчика: основные правила

Установить счетчик следует согласно правилам устройства электроустановок (ПУЭ):

Согласно проектной документации монтируется влагозащищенный шкаф для прибора учета электрической энергии на высоте 0,8-1,7 м от напольной поверхности. Но рекомендовано чтобы счетчик стоял на уровне глаз.
Проводники необходимо использовать медные с сечением от 2,5 мм до 6 мм.
Нельзя допускать скрутки и ответвление проводов.
Установку счетчика своими руками производится с уровнем, чтобы угол наклона не превышал один градус.
При подключении счетчика необходимо промаркировать провода. А также необходимо подключить защитные автоматические выключатели и произвести пломбировку прибора учета.

В случае отсутствия пломбы владелец может быть обвинен в хищении электрической энергии.

Отключается вводной пакетник или автоматический выключатель для безопасного проведения работ.
Выбирается щитовая и проводниковая продукция согласно проекту.
Щит учета устанавливается на место монтажа.
Производится монтаж счетчика на площадку шкафа. На DIN рейку монтируются счетчик, защитные автоматы и система УЗО.
Подключение электросчетчика производится СИП проводниками согласно схеме. Фазировка должна быть соблюдена при монтаже.
Опробование системы учета. Перед включением к сети необходимо произвести замер целостности изоляции с помощью мегомметра
Опломбирование счетчика энергоснабжающей компанией.

Как подключить трехфазный счетчик

В сети 380 В имеются три фазы, и электросчетчики этого типа отличаются только большим количеством контактов. Входы и выходы каждой фазы и нейтрали располагаются попарно (смотрите на схеме). Фаза А заходит на первый контакт, выход ее на втором, фаза B — вход на 3-м, выход на 4-м и т.д.

Как подключить трехфазный счетчик

Правила и порядок работы такие же, только большее количество проводов. Сначала зачищаем, выравниваем, вставляем в контактный разъем и затягиваем.

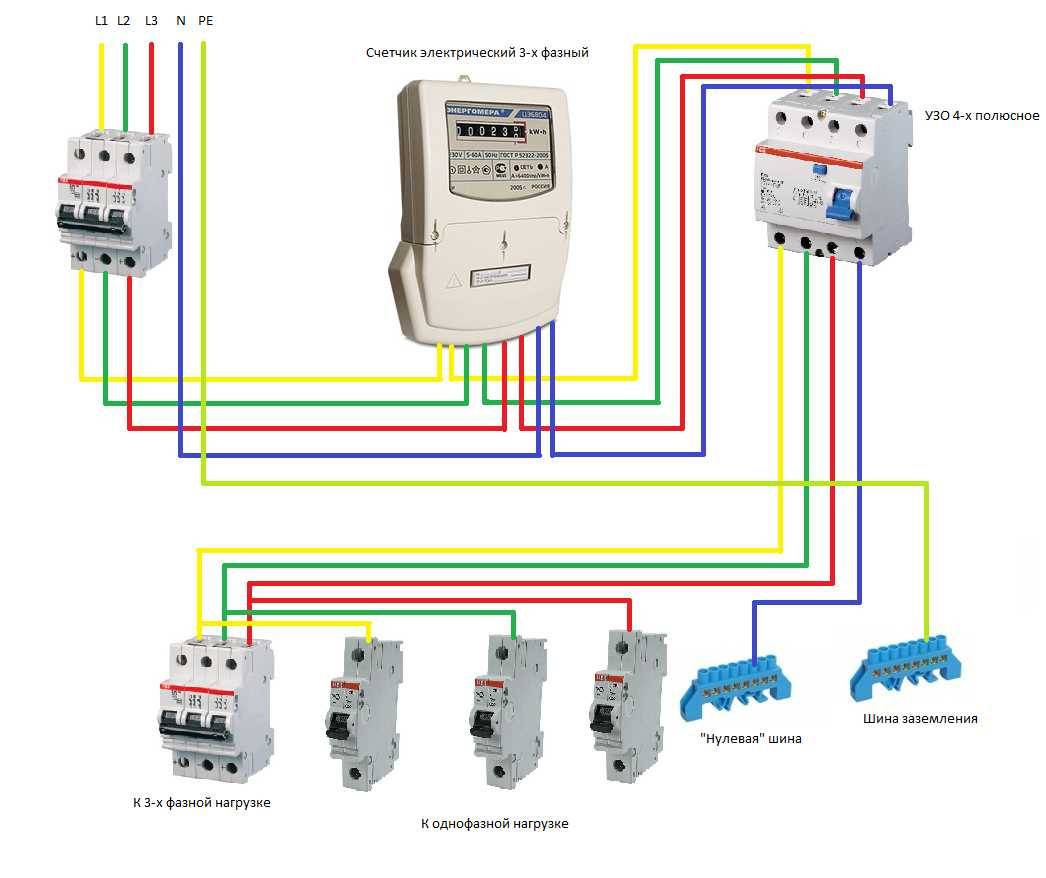

Схема подключения 3 фазного счетчика с током потребления до 100 А практически такая же: входной автомат-счетчик-УЗО. Разница только в разводке фаз к потребителям: есть одно- и трехфазные ветки.

Схема подключения трехфазного счетчика

https://youtube.com/watch?v=jaB-iPXHZFs

Навигация по записям

Усилие затяжки должно быть не таким сильным, чтобы сорвать резьбу, но и достаточно плотным. Теперь о схеме подключения.

При монтаже первой подключают фазу нагрузки, после ее закрепления — фазу входа. Традиционно монтируются в специальные боксы короба из негорючего пластика. В России наиболее применима двухтарифная политика, когда тариф за оплату электроэнергии в ночные часы с

Кроме вводного автомата монтируют и другие устройства для распределения электроэнергии, защиты людей и оборудования. В некоторых видах этих приборов клеммы расположены снизу. Но установить все элементы, произвести подключение счетчика к нагрузке электроприборам , без подключения питания можно самостоятельно.

Счётчики трансформаторного включения в основном применяются в узлах учёта промышленных предприятий. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. В современных сетях наиболее широкое распространение получили двухполюсные автоматические выключатели. Конкретная цифра указывается в сопроводительном документе.

Рекомендуем: Составление смет на электромонтажные работы

Посмотрите подключение счетчика в видео-формате. Известно, что пик электрических нагрузок приходится на утренние и вечерние часы. Вообще, подключение электросчетчика, схема которого известна, особого труда не составит.

Ранее было нормально, что электросчетчик мог быть рассчитан на номинальный ток в 5 Ампер, но с широким распространением мощных бытовых приборов этого явно недостаточно, поэтому широкое применение нашли счетчики с более высоким номинальным током нагрузки. В некоторых видах этих приборов клеммы расположены снизу. В принципе, все аналогично, только фаз в данном приборе не одна, а три. Основные требования Основные правила монтажа и подключения приборов учета определяются п.

Подготовка к монтажу

Чтобы избежать путаницы при возникновении каких-либо неисправностей обязательно сделайте отметки с номером квартиры на ваших автоматических выключателях и счетчике. На клеммнике расположены шесть фазных клемм, расположенных парами — три приходящих и три отходящих и седьмая, нулевая. Сразу скажем, что подключение счетчика любого типа, в том числе и двухтарифного, производится по одной схеме. А соединительная схема остается той же самой.

Для этого необходимо подключить однополюсный автомат от любой отходящей фазы счетчика, а второй провод взять от нейтральной шины зануления. Иногда в коробке, кроме однофазного счётчика и паспорта, может оказаться руководство по эксплуатации. Разберёмся в тонкостях установки Все работы по установке счетчиков должны вестись, во-первых, теми организациями, которые имеют на это полномочия, а во-вторых, квалифицированным персоналом, имеющим нужный допуск. Электронные счетчики имеют цифровой интерфейс, который позволяет дистанционно считывать с них различные данные, а также программировать их на многотарифный учет по двум и более тарифам, которые распространяются на определенные временные промежутки. От вводного автомата обычно это двухполюсное устройство , один фазный провод подсоединен на 1-й контакт электросчетчика, а вторую клемму перемычка соединяет с распределительным автоматом как подключить автомат, равно и как подключить счетчик, видно из прилагаемых схем.
Установка и подключение электросчетчика СЕ101 S6 — Энергомера

Подготовка к монтажу

Прежде чем приступить к установке счетчика электроэнергии, следует получить разрешение в сбытовой организации.

После получения разрешения производят подготовку по алгоритму:

Приобретают необходимые комплектующие и инструменты;
Подготавливают бокс, в который монтируют оборудование, автоматы, УЗО, дифференциальные автоматы, клеммы и нулевые шины, индикаторы напряжения, ограничители тока;
На подготовленное место крепят бокс. Подключают нагрузку и подводят электричество;
Монтаж счетчика оканчивается после его опечатывания.

Если подключается частный дом или коттедж, перед счетчиками монтируют автоматы. Счетчик и автоматы помещают в отдельный бокс, который опечатывается. В щите монтируется грозозащита.
