Как проводить измерения электронным тестером (мультиметром)

Замер сопротивления

Положение щупов тоже самое. Переключатель перемещается в отдел Ω. Теперь необходимо убедиться, что мультиметр находится в исправном состоянии. Как проверить? Просто соединяются между собой два щупа. При этом прибор должен показать ноль.

В этом измерительном диапазоне также несколько пределов, плюс функция прозвонки электрических цепей и проверки диодов. Как прозвонить цепь мультиметром, будет представлено ниже.

Для примера можно рассмотреть, как измерять мультиметром сопротивление катушки с неизвестным номиналом, это пригодится, если нет уверенности в ее работоспособности. В отличие от предыдущих тестов здесь нет необходимости выставлять предел по максимуму. От этого прибор не пострадает. Последовательность проверки может быть такой:

• К примеру, предел измерения устанавливается на среднее значение. Пусть это будет 2М. То есть, предельное значение сопротивления не должно превышать 2 МОм.
• Подсоединяются к концам катушки щупы.
• Если на дисплее появились нули, то у катушки есть некоторое сопротивление, просто неправильно был выбран предел проверки. Поэтому его надо снизить на одну позицию – до 200К.
• Еще раз проводится тест. Если он показал уже числовое значение, но перед числом стоит ноль, то можно еще снизить порог на одну позицию.
• И таким образом довести показатель на дисплее до целого числа. Оно и будет являться номинальным сопротивлением катушки.

Если при тестировании на сопротивление катушки на мониторе появилась цифра «1». Это значит, что номинал намного выше, чем выбранный предел. То есть, надо будет идти в обратном направлении, повышая предел измерений.

Как пользоваться мультиметром – знакомство с прибором часть 1

Бывают ситуации, когда в домашних условиях нам необходимо измерить напряжение в розетке или проверить проводник на целостность.

Человек, который никогда не сталкивался с подобным устройством, зачастую задается вопросом: как пользоваться мультиметром?

Мультиметр или прибор измерительный комбинированный (его также часто называют тестером или «цешкой») пригодится в любом доме, не говоря уже о гараже. Он предназначен для измерения напряжения, тока, сопротивления.

Некоторые продвинутые модели «умеют» измерять емкость конденсаторов, температуру и ряд других параметров, но для домашнего пользования это совсем не обязательно.

Разновидности мультиметров

Мультиметры бывают аналоговыми и цифровыми. Они отличаются функциями, точностью измерений и качеством.

В аналоговом мультиметре результаты измерений показывает стрелка по измерительной шкале. Работать с таким прибором не совсем удобно – не привыкшему человеку трудновато разобраться во всех шкалах.

Кроме этого, стрелочный мультиметр при измерениях нужно держать в зафиксированном положении, иначе стрелка будет «скакать».

Стоимость мультиметров может быть различной: от 10 у.е. и выше. Она зависит от качества, параметров (точности измерения) прибора, а также от количества выполняемых ним функций.

Независимо от стоимости, каждой моделью мультиметра поддерживаются стандартные функции: измерение напряжения, тока и сопротивления.

Практически все мультиметры имеют одинаковое расположение органов управления. В центре прибора находится круговой многопозиционный переключатель, с помощью которого переключаются измеряемые параметры и пределы их измерений. Для удобства разбитые на сектора параметры обведены линиями.

Обозначения на мультиметре

Каждый мультиметр состоит из дисплея (аналоговый – измерительной шкалы), многопозиционного переключателя, гнезд для подключения шнуров со щупами. В данной статье рассматривается мультиметр марки DT-830B DIGITAL.

Положением переключателя выбирается режим работы прибора:

1. – OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка);
2. – ACV – измерение переменного напряжения;
3. – DCV – измерение постоянного напряжения;
4. – ACA – измерение переменного тока;
5. – DCA – измерение постоянного тока;
6. – Ω – измерение сопротивления;
7. – hFE – измерение параметров транзисторов.

В данной модели не предусмотрено измерение переменного тока, поэтому сектора ACA у нее нет.

Подключение щупов

Щуп представляет собой металлический стержень с изолированной ручкой, он обеспечивает контакт между точкой измерения и мультиметром и соединяется с прибором проводом.

Рекомендация. Так как большинство мультиметров на нашем рынке китайские, то их щупы очень быстро выходят из строя – ломается провод. Желательно щупы изготовить самостоятельно – провод, сам щуп и штырь, который вставляется в гнездо мультиметра, можно купить на рынке или радиомагазине.

Кроме этого, можно изготовить дополнительный комплект щупов с наконечниками типа «крокодил» и увеличенной длиной провода – иногда это очень удобно.

Разъемы для щупов

Разъем, обозначенный значком заземления и надписью COM, является минусовым, общим или заземленным – смотря от того, что измеряется. Обычно к нему подключается черный провод.

Разъем, обозначенный как VΩmA, предназначен для измерения сопротивления, напряжения, а также тока, величиной не более 200 мА, иначе может сгореть предохранитель, а в худшем случае – сам прибор.

Разъем, подписанный надписью 10А или 10 ADC (иногда и больше) предназначен для измерения силы тока в диапазоне от 200 мА до 10 А (до указанного значения).

Внешний вид

В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра.

1. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
2. напряжение: постоянное и переменное;
3. ток: постоянный и переменный;
4. сопротивление;
5. параметры радиодеталей.

Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.

Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~).

Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном. Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.

Но, давайте, пока отвлечемся от процесса измерений и внимательно посмотрим на лицевую панель мультиметра. Здесь, кроме цифр, можно увидеть много различных символов, напоминающих друдлы (картинки – каракули, к которым надо придумать объяснение, подпись).

Все мультиметры комплектуются измерительными щупами, причем, у всех моделей приборов они одни и те же: на одном конце однополюсная вилка для подключения к мультиметру, на другом – измерительный щуп, не очень, правда, удобной конструкции.

Щупы, как правило, красного и черного цвета, что позволяет соблюдать полярность подключения. Лучше всего это сделать, как показано на рисунке.

Подключение измерительных щупов к мультиметру

Но, если разобраться, то соблюдение полярности не особо и нужно. При измерении переменного напряжения полярность подключения прибора роли вообще не играет, результат будет одним и тем же.

И все же, измерительные щупы лучше подключить так, как показано на рисунке 2: черный щуп в гнездо с надписью «COM» (общий), а красный в гнездо расположенное выше, что позволит проводить все измерения, кроме измерения токов на пределе 10 A, что приходится делать не слишком часто.

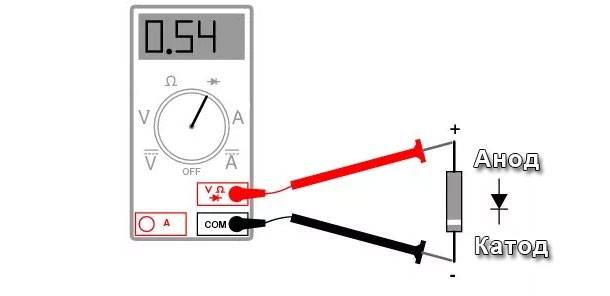

Особенно следует соблюдать полярность подключения щупов в режиме «прозвонки» полупроводников: на красном щупе будет присутствовать плюсовое напряжение омметра, что позволит правильно подключить исследуемую деталь. Подробнее о проверке полупроводников будет рассказано чуть ниже. Подключение щупов для проверки диода показано на рисунке.

На красном щупе «плюс» омметра

Провода в измерительных щупах крепятся только пайкой, а на выходе из пластмассовых наконечников свободно болтаются и мотаются, а со временем отматываются совсем и вылетают. Чтобы этого не произошло, следует укрепить провода в щупах с помощью термоусадочной трубки или изоленты.

Что делать если у мультиметра нет режима прозвонки

У некоторых бюджетных электронных тестеров нет отдельного режима прозвонки со звуковым оповещением, но при этом проверить целостность цепи можно и ими, только это не так удобно.

Например, у достаточно популярной модели dt 830b, нет зуммера, но вот режим проверки диодов есть, можно воспользоваться им, наблюдая изменение показаний на экране. Щупы при этом подключаются так же, как описано выше в порты COM и VΩmA.

Если показания при замерах на экране будут отличные от единицы – то электрическая связь на проверяемом участке есть. Проверить работоспособность этого способа можно соединив щупы, если все в порядке, то на экране должны появится нули.

В моделях мультиметров, где вообще нет никаких дополнительных функций, в частности в аналоговых приборах, прозвонить можно переключив регулятор в режим измерения сопротивления – омметра.

При этом выбирать необходимо самый минимальный доступный порог – например 50 Ом или 200 Ом. После чего измерять по обычной схеме, описанной выше, и смотреть за изменением показаний на экране – если изменения есть – цепь цела. Для домашних, бытовых условий, этого вполне достаточно, чтобы найти какой провод оборван, определить сгоревшую дорожку на плате и многое другое.

В следующих статьях мы поговорим о других полезных функциях и способах использования цифрового мультиметра в быту, определим фазу и ноль в розетке, измерим напряжение в сети и многое другое, оставайтесь с нами.

Правила проведения измерений

Любая работа, связанная с электросетью и электричеством, должна выполняться соблюдением техники безопасности. Следует придерживаться следующих требований:

• Работать внимательно, аккуратно, всегда проверять правильность включения щупов и выбора режима.
• Нельзя браться за щупы двумя руками. При наборе с напряжением, если произойдет пробой изоляции, электрический ток пройдет через тело человека и самую опасную область – сердце. Поэтому лучше одной рукой устанавливать первый щуп, потом ей же второй. В таком случае риски снижаются.

Замеры неизвестных величин начинаются с выставления максимального предела. Потом по мере необходимости значение снижается на разряд

Также важно не забывать, что в режиме амперметра переставлять придется и красный щуп в другой разъем.
Важно помнить, что все мультиметры отличаются, и у каждой модели могут быть свои особенности работы. Поэтому перед началом измерений нужно внимательно ознакомиться с инструкцией по эксплуатации.
Нужно внимательно относиться к проведению измерений

Нужно давать время на разрядку элементов схемы, так как остаточного заряда может хватить для получения электрического удара или поломки тестера.
Нужно соблюдать правильность подключения мультиметра в том или ином режиме. Амперметр должен подключаться последовательно, то есть становиться частью цепи. Вольтметр включается параллельно. Для измерения сопротивления внешнее питание не требуется. Замер сопротивления под напряжением запрещен!
Производит измерения нужно максимально быстро. При необходимости результат фиксируется кнопкой hold. Длительное измерение приводит к быстрой разрядке источника питания и нагреву компонентов схемы.

Соблюдение правил обязательно для правильного проведения процедуры измерения.

Как измерить ток мультиметром

Недостатком простейшего мультиметра является отсутствие функции измерения переменного тока. Однако порядок и принцип измерения обеих родов тока аналогичен. Прежде всего, следует помнить, что ток образуется только в замкнутой цепи. Поэтому цепь в соответствующем месте необходимо разъединить и в разрыв ее нужно вставить измерительные щупы. Они должны быть подключены последовательно с нагрузкой или любым другим элементом.

Указатель рукоятки необходимо разместить в секторе, обозначенном буквой A, обозначающей амперы. Конкретно для данного мультиметра один из щупов, как правило, красного цвета, требуется установить в среднем разъеме. А второй, черного цвета, – в общий разъем COM. Рядом со средним разъемом помимо прочих надписей, указанной значение максимальной величины тока, равной 200 мА. Поэтому для измерения больших значений, вплоть до 10 А, вилку щупа необходимо переставить в самый верхний разъем, рядом с которым нанесено значение 10 А. Большее значение данным устройством измерить нельзя, поскольку оно выйдет из строя. Более мощный мультиметры позволяют измерять силу тока 20 А и больше.

Если так получилось, что прибор настроен на измерение максимум 200 мА, а реальное значение тока оказалось выше, то, скорее всего, перегорит предохранитель. Чтобы вернуть прибор к «жизни» необходимо его раскрутить и заменить перегоревший предохранитель.

При выполнении измерений тока и напряжения начинающие радиолюбители часто забываю переключаться из одно режима на другой. Давайте рассмотрим, какие за этим могут быть последствия.

Здесь очень важно понимать следующее. При выполнении измерений тока посредством щупов подключается шунт мультиметра

Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний

Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы

Данный шунт обладает точным и очень низким сопротивлением, что позволяет минимизировать погрешность показаний. Чем ниже сопротивление шунта, тем лучше – тем меньше оно влияет на значение реального тока в электрической цепи. В действительности прибор измеряет падение напряжения на шунте и переводит его в амперы.

При измерении напряжения подключается другой шунт мультиметра. Для внесения минимаьной погрешности этот шунт, в отличие от предыдущего, как можно более высоким сопротивлением. Из сказанного выше, можно сделать два важнейших вывода.

1. Если выполняется измерение тока, а мультиметр настроен на измерение напряжения, то последовательно в цепь подключается шунт с очень высоким сопротивлением. Это равнозначно разрыву цепи. Поэтому прибор не покажет практически никакое значение тока. Но при этом он останется в работоспособном состоянии.
2. Наихудшая ошибка, которую можно допустить при работе с мультиметром – это попытка измерить напряжение при настройках, соответствующим режиму измерения тока. В этом случае очень низкое сопротивление шунта посредством щупов подсоединяются к месту измерения напряжения. Это равносильно короткому замыканию участка цепи. В результате либо срабатывает защита устройства, либо перегорает предохранитель мультиметра. В последнем случае для восстановления работоспособности прибора достаточно заменить его предохранитель.

Особенности китайских мультиметров

Заходя на китайские сайты Интернет-торговли, глаза разбегаются от разнообразия приборов. Вроде и характеристики совпадают, а названия и цены разные. Надеюсь, не будет ни для кого открытием, что практически все мультиметры изготавливаются на одном заводе, а бренды им заказывают торгующие организации.

Тем не менее, точность приборов приличная — погрешность менее 1 %. Это даже для европейских моделей нормально.

Питание большинства мультиметров осуществляется от батарей AAA, а не от «Кроны», с меньшей жизнью элемента

Даже недорогие модели оснащены подсветкой дисплея, что важно для монтажников

Ну и, как правило, цена на них не кусается, поэтому при жесткой эксплуатации не жалко поменять. Но, вне зависимости от цены, приборы у монтажников служат по нескольку лет в жестких условиях даже с разломанным корпусом.

Измерение различных величин

В комплекте с мультиметром всегда идут два щупа — чёрный и красный. Первый из них имеет отрицательный заряд, второй — положительный. С помощью них и проводятся измерения: один конец каждого из проводов подключается к устройству, а другой — к элементу или участку электрической цепи.

Общие правила

При измерении разных величин алгоритм работы с мультиметром будет отличаться, но существует несколько общих рекомендаций. К ним относятся, например, правила техники безопасности:

Щупы можно держать только за изолированную часть, не касаясь металлической иголки. Это может не только повлиять на результаты измерений, но и привести к удару электрическим током. Целостность изоляции при каждом использовании необходимо проверять. Если она повреждена, провод нужно замотать изолентой или заменить. Особенно опасно применять повреждённые щупы при измерении напряжения. Перед подключением мультиметра к участку сети необходимо тщательно проверить правильность настроек величины и пределов измерений, а также соответствие щупов нужным разъёмам

Важно никогда не измерять напряжение, если щуп подключён к гнезду A10 — это вызовет короткое замыкание. При неуверенности в диапазоне величин нужно начинать с самого большого значения и постепенно уменьшать его, пока дисплей не покажет цифры

Причина этого в том, что при попытке измерить ток или напряжение, значение которых намного выше предела, мультиметр может выйти из строя. При изменении диапазона желательно снимать щупы или обесточивать цепь, иначе прибор сломается

Исключение составляет измерение сопротивления.

Единицы измерения, отображаемые на дисплее мультиметра, учитывают выбранный на приборе предел, то есть могут быть показаны, например, сразу в килоомах или микроамперах. Результат выдаётся с точностью до сотых, поэтому при получении слишком маленьких значений он может не отображаться — чтобы исправить это, нужно уменьшить диапазон.

Сила тока

Чтобы измерить силу тока, мультиметр нужно подключить к разрыву в электрической цепи. Для этого её нужно будет разомкнуть и сомкнуть с помощью щупов, которые на момент измерения станут одним проводом — с этим могут возникнуть определённые сложности. Помочь решить проблему могут 2 клеммника для мягких проводов, которые временно крепятся к щупам.

Сначала систему отключают от питания, затем один из проводов в ней разрезается. Потом подключается мультиметр — красный щуп подсоединяется к плюсовому полюсу источника питания, а чёрный — к следующему за ним элементу. Затем они вставляются в соответствующие разъёмы на приборе для измерений. Для первого это будет верхнее или среднее гнездо, для второго — нижнее. Выбирать их нужно исходя из предполагаемой силы тока.

После этого в систему подаётся питание, стрелку на приборе поворачивают, и он измеряет нужную величину. Желательно проводить эту процедуру как можно быстрее — при задержке в 10 секунд провода начинают нагреваться, из-за чего могут возникнуть неполадки

Во время всего процесса стоит соблюдать осторожность и избегать любых контактов с неизолированными элементами системы

Сопротивление элементов цепи

Измерять сопротивление с помощью мультиметра проще и безопаснее всего. Для этого нужно подключить щупы прибора к элементу, перевести стрелку выключателя в сектор Ω и дождаться вывода цифр на дисплей. Единственный нюанс, который стоит учесть — это то, что цепь перед процедурой нужно отключить от питания и полностью «разрядить», иначе показания могут быть неправильными. Так происходит потому, что мультиметр определяет препятствование цепи прохождению по ней электричества за счёт самостоятельного создания в проводе незначительного напряжения и по его падению вычисляет сопротивление.

Постоянное и переменное напряжение

Чтобы изменить напряжение мультиметром, нужно определить, переменное оно или постоянное, после чего поставить стрелку прибора в соответствующее положение. Диапазон подбирается так же, как и в случае с током — при неуверенности в числах выбирается наивысшая граница, которая затем постепенно снижается, если нужно. Это убережёт устройство от перегревов, при которых может сгореть предохранитель или внутренние элементы.

Прозвонка

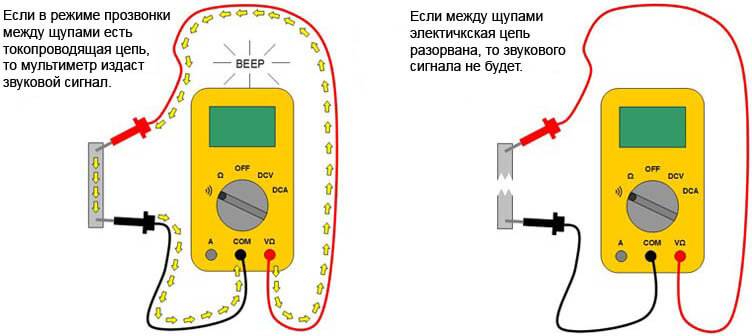

Что значит, прозвонить мультиметром? Этот термин появился еще во времена пользования стрелочными тестерами, когда необходимо было проверить на сопротивление электрическую цепь. Для того, чтобы выставить на ноль шкалу прибора, а также убедиться, что щупы находятся в исправном состоянии, их соединяли между собой.

При этом переключатель устанавливался в сектор, на котором был нарисован колокольчик. Если все было в порядке, то раздавался звонок. Поэтому, когда задается вопрос, как прозванивать цепь, или как прозвонить провод мультиметром, то необходимо понимать, что это всего лишь аналогия.

Используем прозвонку

Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию. Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.

Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!

Измерение сопротивления мультиметром

В случае с М4583 имеется возможность проверять сопротивление на пределах от 200 Ом до 20 МОм. Сопротивление измеряется на участке цепи. Подключаем к выводам общий и омы. Один конец сажаем по одну сторону, второй — по другую. Прибор покажет значение сопротивления между этими двумя точками. Регулируя диапазон измерений круговым диском, можно повысить результат измерений. Можно измерять сопротивление электронных компонентов, реле, обмоток электрических машин. Если во время измерения на экране отображается прыгающее значение или единица, попробуйте увеличить предел измерения.

Чтобы измерить, какое сопротивление в омах у резистора, необходимо его выпаять из схемы. Значит у резистора две стороны. С обеих сторон сажаем цешку и измеряем сопротивление. Полученное значение сравниваем с тем, что написано на самом резисторе. При этом не стоит держать концы мультиметра и ножки резистора пальцами, так как в этом случае значение будет не совсем корректно за счет сопротивления организма. На картинке я мерял сопротивление резистора 3 кОм, получилось 2,98 кОм.

Напряжение и мультиметр

Посмотрим, как измерить напряжение мультиметром. В первую очередь необходимо проконтролировать расположение тумблера прибора. Чтобы подготовить устройство для замера напряжения, нужно повернуть его из выключенного положения (обозначается как «OFF») до отметки V~ (английская буква «V» и волнистая черта, обозначающее переменное напряжение). На некоторых мультиметрах этот режим обозначается аббревиатурой «ACV». Этапы проверки переменного напряжения:

Установка красного щупа в гнездо с маркировкой «V/Ω» или «VΩmA» (это – плюсовой потенциал), чёрного – в гнездо «COM».

• Проверка переключателя (он должен быть на отметке V~).
• Установка уровня проверки (если планируется измерять переменное напряжение в электрической сети с номинальным значением в 220 Вольт, следует установить уровень проверки на чуть большее значение, например, на 236 В, а можно – на самое максимальное).
• Вставка щупов в розетку, для напряжения тока в которой необходимо сделать проверку.

На экране электронного мультиметра появятся цифры, обозначающие искомое переменное напряжение.


Стрелочный мультиметр в выключенном состоянииИсточник img1.bgxcdn.com

Далее рассмотрим, как пользоваться тестером напряжения для проверки вольтажа батареек. Для измерения постоянного напряжения стрелочным или электронным мультиметром, следует вставить в гнёзда «V Ω mA» и «COM» красный и тёмный щуп соответственно, затем перевести выключатель на «V-».

После установки уровня проверки (потребуется поставить его, как в предыдущем примере на чуть большее цифровое значение, чем имеет предполагаемый объект измерения). Два свободных конца щупов нужно подключить к проверяемому объекту (например, к двум концам батарейки), соблюдая полярность («+» и «-»).

В случае, если на экране прибора появилось значение с одним или двумя нулями впереди, но без запятой, значит, было установлен слишком большой уровень проверки. Нужно путём постепенного его уменьшения и проведения замеров добиться нормального числа. Например, для батарейки сначала может появиться значение «008», а после указанных манипуляций – «8,9». Это обозначает, что аккумуляторное напряжение примерно равняется 9 Вольт.

Мультиметр показывает вольтаж батарейкиИсточник masteram.com.ua

Когда на экране оказывается «1», может предварительно избранный порог замера слишком велик, тогда его нужно путём постепенного уменьшения довести до подходящего.

Что такое мультиметр и для чего он нужен

Прежде чем изучить правила пользования прибором, давайте разберемся, для чего он предназначен. Мультиметр — это измерительный тестер, комбинирующий сразу несколько функций. С его помощью вы сможете измерить:

• силу переменного тока;
• сопротивление цепи;
• температуру;
• индуктивность;
• емкость;
• частоту.

Принцип работы мультиметра прост, и воспользоваться его ресурсами может даже новичок. Самый простой тестер, который встречается в продаже, — цифровой. Значения сразу отображаются на дисплее в виде цифр. Старые аналоговые мультиметры оснащены стрелочной шкалой и почти не используются. Подобные приборы не столь точны, а их шкала имеет высокую долю ошибки.

Простая работа с мультиметром обусловлена его конструкцией, которая практически не отличается в зависимости от производителя. На лицевой панели расположен дисплей, ниже — механический переключатель и разъемы для щупов. Если рассматривать более навороченные модели, тогда вы найдете там кнопки для записи показателей или включения подсветки.

Блок кнопок управления: задачи измерения

Располагается сразу под ЖК экраном. Названия кнопок и их функции собраны в таблицу.

Наименование кнопки	Функции
Range/Delete	Переключение диапазона ручного измерения/очистка информации с удалением данных из памяти.
Store	Сохраняет отображаемые данные в памяти прибора с показом символа Sto на дисплее. Длительное нажатие кнопки открывает меню для настройки параметров автоматического сохранения.
Recall	Просмотр данных из памяти.
Max/Min	При однократном нажатии выводятся минимальное и максимальное значение замеренной величины.Нажатие с удержанием запускает режим PeakHold, учитывающий пиковые значения силы тока и величины напряжения.
Hold	Одноразовое нажатие — удержание (фиксация) данных на экране.Двойное нажатие — возврат режима замеров по умолчанию (Esc).Нажатие с удержанием — переход в режим подсветки экрана.
Rel	Включает режим замера относительных значений.
Hz%	Нажатие с удержанием включает вход в меню настроек системы — режим Setup.Однократное нажатие переключает режимы измерения частоты с коэффициентом заполнения, а также позволяет выбрать направление в меню настроек.
Ok/Select/V.F.C. (Кнопка голубого цвета)	Однократное нажатие — включается выбор функций в настройках (режим Select). Нажатие с удержанием — режим замера с фильтрами низких частот.

Цены на популярные модели мультитестеров

Здесь речь пойдет о том случае, когда стоимость действительно соответствует качеству. Простейшие приборы сейчас из Китая привозят за 300-500 рублей. Работают они недолго. Корпус капризный. О подсветке дисплея производитель даже не думал. Конденсаторы, резисторы мерить не получится, сеть 220 Вольт тоже. Ценовая категория до 2500 рублей – минимум, что необходимо для любителя. Профессионалу придется потратить от 5 до 25 тыс. рублей. И здесь все решает потребность. Когда требуется широкий спектр функциональных возможностей, за это придется платить. Однако в быто точность 5% вполне приемлема. Поэтому тратить больше 2,5 тысяч смысла не имеет.

Как правильно проверить ток в розетке мультиметром

Засовывать щупы в розетку к контактам фазы и ноля нельзя, для выполнения проверки необходимо подключить «нагрузку», то есть любой электроприбор.

Ниже показана схема для замера тока трансформатора, в качестве нагрузки к его контактам подключена обычная лампа накаливания. Как видно по показаниям дисплея, ток составляет 1,14 А

Важно понимать – в домовой электросети показатели выше, поэтому не стоит рисковать, напрямую «закорачивая» фазу и ноль щупами мультиметра

Фактически для проверки выполняется такая последовательность действий:

1. отключается ток в выбранной для замеров розетке (автоматом на щитке). Проверить, подключена розетка или нет, можно с помощью замера напряжения мультиметром. Эта процедура безопасна даже под нагрузкой;
2. с розетки снимается лицевая (защитная часть) так, чтобы был прямой доступ к контактам. После этого к одному из них, например, фазному, подключается контакт через клеммник от вилки (провода) любого маломощного электроприбора – настольной лампы, например;
3. далее, как показано на иллюстрации, также через клеммники, свободный штырек вилки (провод лампы) к одному из щупов, свободный контакт розетки – к другому. В большинстве современных мультиметров полярность подключения (куда подключать плюсовый щуп, куда минусовый) не важна, показания на дисплее будут одинаковыми. При перепутанной полярности рядом с цифрами появится знак «-»;
4. после выполненных подключений розетку снова включат в общедомовую цепь автоматом. После перевода выключателя лампы в положение «ON» можно проводить замер. Для разных приборов-потребителей ток будет различаться. Так, при подключении обычной лампы накаливания ток составить около половины ампера.
