Как подключить звонок в квартире
Помимо функциональности и качественных характеристик, современными производителями уделяется большое внимание дизайну дверных проводных и беспроводных звонков. Корпус такого устройства может быть выполнен в любой цветовой гамме, конфигурации и форме. Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео)
Далее, рассмотрим, как подсоединить звонок в квартире (+схема и видео).
Беспроводной
Самостоятельное подключение беспроводных моделей не вызывает сложностей даже при отсутствии навыков работы с электропроводкой.
- Выполнить осмотр комплектации устройства. Современные модели очень часто комплектуются дополнительными модулями: домофонами, видеоглазками, датчиками движения.
Выбрать оптимальное место для монтажа прибора. Если сигнальный блок устройства является энергозависимым, то необходимо обеспечить доступ к электросети.
- Распаковать все комплектующие беспроводного звонка. На этом этапе нужно убедиться в отсутствии повреждений всех частей прибора.
Выполнить разметку и высверлить отверстия для дюбелей, при помощи которых будет фиксироваться кнопка. И также для закрепления кнопки может использоваться клеящий состав или двухсторонний скотч.
- Установить кнопку при помощи саморезов, скотча или клея.
Выполнить разметку, высверлить отверстия и зафиксировать сигнальный блок. Некоторые модели не предусматривают установку на стене, поэтому блок может располагаться на тумбе или полочке в квартире.
- На заключительном этапе в прибор вставляются элементы питания, после чего проверяется работоспособность всей системы.
Видео: обзор и использование беспроводного звонка
Электрический
Выполнить самостоятельное подсоединение электрического проводного звонка несколько сложнее, чем установить беспроводные модели. В этом случае монтаж предполагает подключение фазы через кнопку, а ноля — через сигнальный блок в соответствии со стандартной схемой подсоединения.

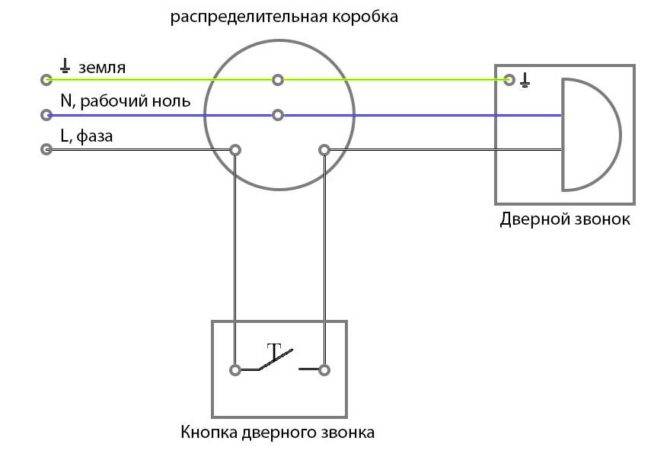

Стандардная схема подсоединения проводного звонка
Выбрать наиболее подходящее место для монтажа кнопки и установки основного сигнального блока.
- Отключить все вводные автоматы, расположенные в распределительном электрощитке.
- Высверлить отверстие в стене под прокладку кабеля, соединяющего все элементы электрической цепи.
- От высверленного отверстия провести штробы до места монтажа кнопки и установки сигнального блока. Допускается заменить традиционное штробление проведением открытой проводки внутри специальных кабель-каналов.

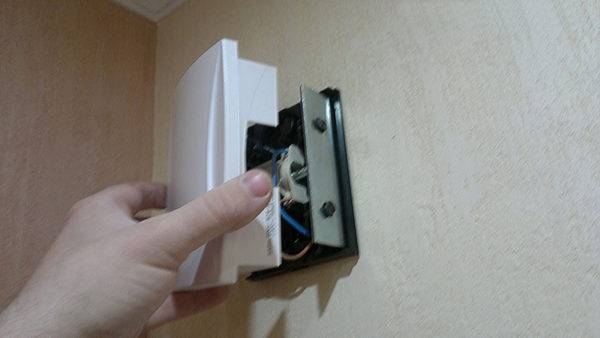

Снять переднюю крышку устройства и зафиксировать все элементы на стенах, что позволит получить доступ к внутренней части прибора для выполнения клеммного подключения проводов.
- Выполнить прямое подключение ноля к основному сигнальному блоку.
- Подсоединить фазную часть кнопки к фазе прибора.
- Выполнить подключение фазы от дверного звонка на соответствующую клемму внутри распределительной коробки.
В обязательном порядке необходимо произвести заземление дверного звонка, что обеспечит безопасную эксплуатацию дверного звонка. После завершения установки нужно убедиться в правильности подключения, после чего включить автоматы в электрощитке и проверить работоспособность устройства.
Видео: схема подключения электрического звонка
Чтобы дверной звонок сохранил корректную работу на протяжении всего периода эксплуатации, необходимо не только подобрать наиболее подходящую модель и правильно осуществить подключение, но и грамотно выбрать место установки. Устройство не следует монтировать вблизи к отопительным приборам и источникам открытого огня, а уличная кнопка обязательно должна быть надёжно защищена от атмосферных осадков.
Особенности монтажа
Установка беспроводного звонка не вызывает трудностей, поэтому для решения задачи не нужно вызывать платного мастера. Проблемы возможны только при подключении дополнительных элементов, к примеру, камеры, датчика движения и других. В остальных случаях проблемы исключены.
При выборе варианта важно учесть, что липучку крепить проще, но тогда клавиша может упасть или ее украдут. Лучше выполнить монтаж с помощью саморезов
При установке на улице важно позаботиться о наличии козырька для защиты от воды и солнца.
С монтажом изделия внутри дома также нет проблем. При наличии большого помещения, второго этажа или мастерской стоит поставить дополнительный источник звука. В таком случае можно исключить вариант, когда звонок не был услышан.
Установка проходит в несколько этапов:
Изучение комплектации. На этом шаге необходимо осмотреть состав изделия. В продвинутых моделях могут быть дополнительные устройства, к примеру, видеокамеры, датчика движения и прочих
Важно, чтобы все элементы были в коробке (с учетом имеющегося перечня).
Выбор места для монтажа. При поиске точки для установки доступен один из трех вариантов
Распространенный путь — крепление на двери (прямо в металлическое или деревянное полотно). Как вариант, можно установить беспроводную клавишу рядом с входом (возле наличников). Здесь потребуется применение шурупов. Для частных домов или дачи подойдет установка возле калитки. При поиске места важно обеспечить защиту от влаги и пыли.
Установка. После выбора подходящей точки для монтажа можно переходить непосредственно к установке. При креплении возле двери делаем дырки с помощью перфоратора, предварительно наметив место фиксации. Во избежание ошибок диаметр сверла нужно выбрать заранее. Далее ставим кнопку с помощью саморезов. Если на прежнем месте стояло проводное изделие, его нужно убрать, предварительно сняв напряжение с подведенных проводов. Если старые отверстия не подходят для установки нового изделия, стоит их замазать с помощью шпатлевки.
Монтаж блоков внутри помещения. Внутренние элементы не обязательно крепить на стену. Альтернативный вариант — установка изделия на тумбочку возле двери или около места применения. Для крепления к стене потребуется упомянутый выше перфоратор. Если звонок нуждается в питании, подводим его с учетом рекомендаций в инструкции.
На завершающем этапе остается проверить работоспособность устройства. После нажатия на клавишу должна звучать музыка (при условии правильной установки). С этого момента можно пользоваться прибором.
Розетка с таймером, устройство, принцип работы, установка и настройка, популярные модели, как выбрать, отзывы
Основные виды дверных звонков
Входные звонки для дверей можно разделить на два типа: проводные и беспроводные. Также встречаются различные старые устройства: поворотные, дверной «молоток», колокол на шнурке. Эти виды уже не встретить в обычном магазине, из-за того, что они имеют слабые характеристики.

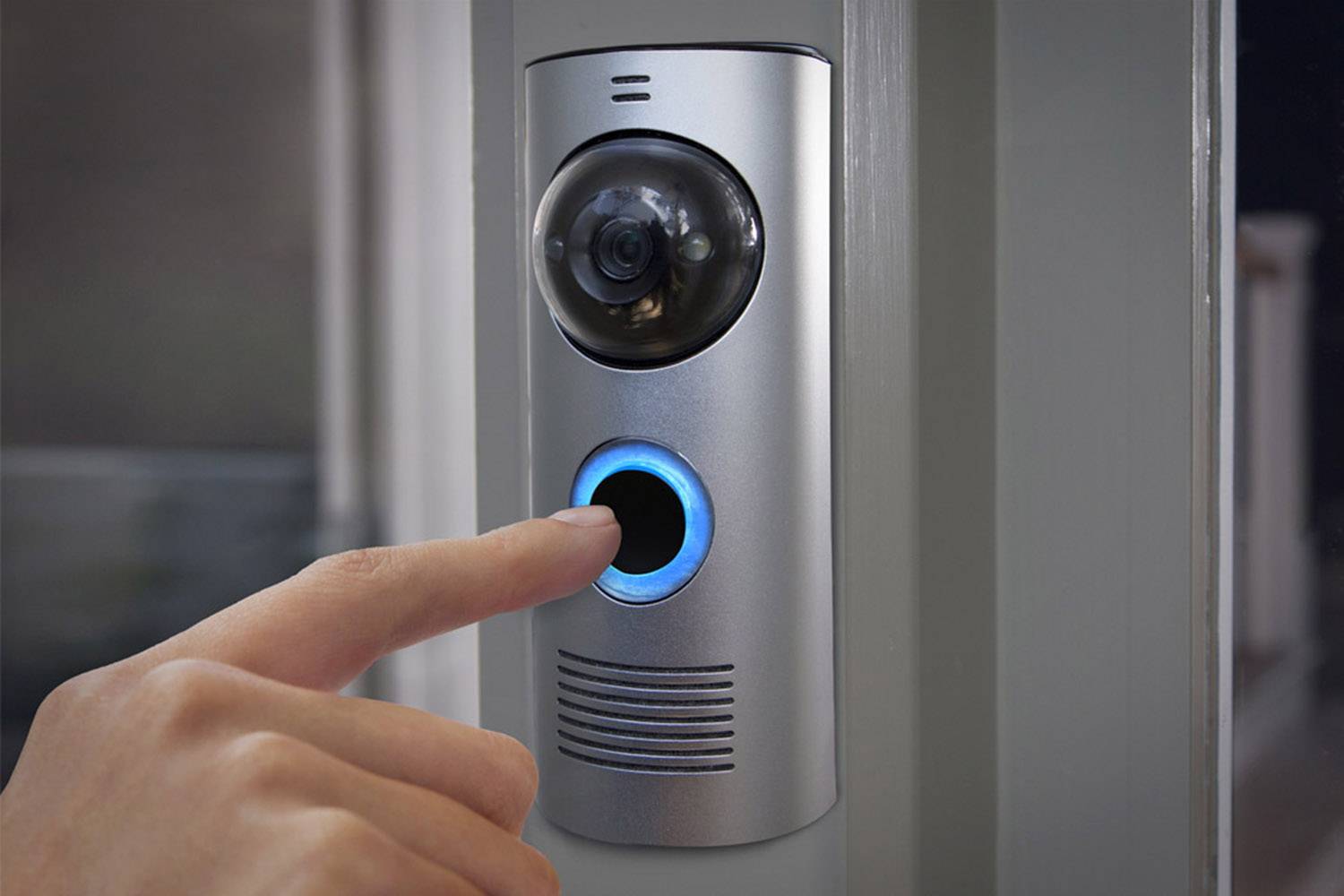

Проводная модель с камерой
Проводные устройства устанавливаются с помощью специального провода, который подключается к электросети, а беспроводные функционируют на батарейках и потому их можно устанавливать самостоятельно.

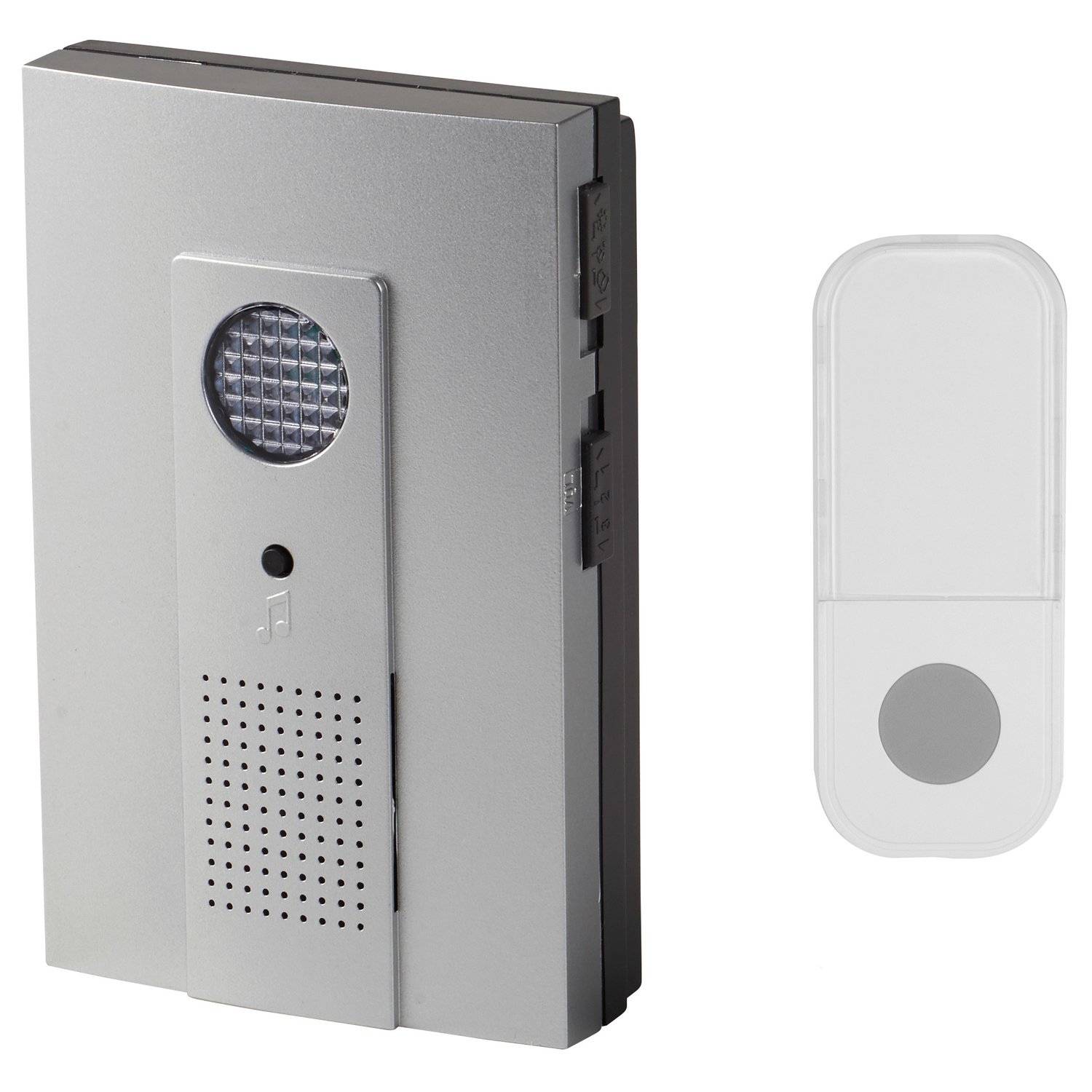

Беспроводная модель
Проводные устройства работают от сети с напряжением 220 В, а корпус с кнопкой связаны благодаря двужильному изолированному кабелю. Эти устройства более практичны и надёжны, служат более 10 лет и устойчивы к различным температурным режимам.
Беспроводные устройства различаются тем, что не требуют для монтажа лишних проводов и кабелей, поэтому могут работать даже при отключенном электричестве. Недостатком этой модели будет низкая дальность передачи звука и отсутствие звука при плохой погоде. Принцип действия беспроводного устройства заключается в активизации радиосигнала через пульт управления.
Внимание! В последние годы начали выпускать новые виды звонков. В магазинах можно увидеть «умные» модели, которые обладают опцией записи любой музыки, камерой, календарем и прочими мелочами
Внутренность радиозвонка
Механические
Звонки, напоминающие велосипедные. Металлический колокольчик внутри или зацикленный пружинный механизм, приводимый в действие нажатием кнопки или оттягиванием рычага. Не требует подключения. Нужно только закрепить на двери.
Плюсом является простота установки, а минусом – низкая громкость и поглощение звука материалом двери.
С проводом
Самый громкий и мощный из звонков. Работает от электросети, имеет регулируемую громкость, настраиваемую мелодию и т.д.
Как подключить звонок в квартире: проводной, беспроводной
Обычно звонок подключают к сети 220 В. При этом выполняются операции схожие с подключением осветительных приборов. Перед установкой следует определиться с местами расположения приборов. Также не следует выполнять работы при включенном щитке. Существуют два типа звонков для двери — беспроводные и проводные.
Беспроводные проще устанавливать, но они менее надежны и безотказны, кроме того требуют замены батарейки или аккумулятора. Варианты с электропроводом смогут проработать без обслуживания десятки лет, обычно работают с переменным током 220 В, но их сложнее монтировать.
Рассмотрим, как подключить дверной звонок всеми возможными способами.
Какие инструменты понадобятся для проведения работ
Для установки звонка вам понадобится:
- Сам звонок (внешний и внутренний блоки);
- Дюбеля с шурупами, для установки;
- Трансформатор.
- Кнопка.
- Провод — специальный для низковольтных подключений.
- Отвертки, плоскогубцы обыкновенные, длинноносые плоскогубцы, бокорезы, уровень, набор сверел.
- Дрель-шуруповерт, стриппер для зачистки проводников.
- Изоляционная лента, рулетка, пластиковые хомуты.
Если в доме ранее не был установлен звонок, то нужно выбрать подходящее место для его установки. Обычно звонок состоит из двух элементов — кнопки и самого звонка (динамика).
На вашем звонке должна быть схема, указывающая, в каком положении он должен быть зафиксирован.
Установка динамика
Это первый шаг на пути к подключению звонка в квартире. Динамик обычно имеет технологические отверстия для крепления и для входа электропровода. Сначала нужно поместить его на стене и просверлить отверстие для проводников. Для ровной фиксации используйте уровень. После того, как отверстие будет готово, нужно вставить в него провод и протянуть его к месту, где будет установлена кнопка.
Установка кнопки
Нужно просверлить отверстие для проводника в стене в месте установки кнопки. После этого нужно продеть кабель в отверстие так, чтобы он торчал с внешней стороны на 15 см. Зачистите кабель с помощью стриппера или других доступных инструментов. Оголяйте не более 2 см.
Совет: рекомендуемая высота установки кнопки — 1.5 метра. Считается наиболее универсальной и комфортной.
Стриппер для зачистки кабелей
Подключение электропровода к кнопке
Разведите оба зачищенных проводника в стороны друг от друга. Вставьте концы в специальные зажимы, которые расположены с тыльной стороны кнопки. Предварительно провода сгибаются, чтобы они обвивали основание зажима.
Затем зажим плотно притягивается с помощью отвертки. Таким образом электропровод будет надежно держаться и не выпадет в процессе эксплуатации. После того, как оба провода будут зафиксированы, можно крепить кнопку к стене с помощью дрели, шурупов и дюбелей.
Желательно выставлять ее по уровню.
Маскировка и крепление проводки
Провод нужно крепить с помощью пластиковых хомутов. Хомутики обвивают кабель и крепятся к стене с помощью дрели и шурупов. Затем проводку можно маскировать с помощью плинтусов или всевозможных декоративных вставок.
Подключение главного блока звонка
К главному блоку идет кабель, состоящий из двух проводов — питающего и передающего сигнал, когда кто-то звонит. Рекомендуется отметить электропровода разными цветами (если они одного цвета), например, покрасить их маркером.
Главный блок, вид изнутри
Проводник от кнопки нужно сложить вдвое и завести через отверстие в стене, затем продеть через отверстие в главном блоке, вывести наружу и оставить около 25 см запаса.
Нужно учесть: один конец сложенного вдвое провода идет на кнопку, а второй будет подсоединен к питанию. Поэтому следует рассчитывать его длину.
После этого можно прикрепить главный блок к стене с помощью дрели. Таким образом, мы получаем открытую, прикрепленную к стене коробку главного блока, с торчащим из нее кабелем, сложенным вдвое. Оба конца кабеля уходят в отверстие, и находятся за стеной.
Теперь внутри главного блока отделяем оба провода этого кабеля друг от друга и один из них разрезаем (желательно, чтобы он был белого цвета, а другой провод — черного). В результате вы получите два конца электропровода, которые нужно распределить по зажимам внутри главного блока звонка.
Установка своими руками
При самостоятельной установке звонка необходимо помнить, что при работе с проводными устройствами следует быть осторожным. Также хорошо было бы иметь определенный опыт подобного монтажа.
Схема подключения основных компонентов
Подготовка
На этом этапе нужно определиться с тем, какой тип звонка будет монтироваться (проводной или же беспроводной). Для того чтобы провести проводной звонок, необходимо предварительно произвести расчет количества кабеля, который будет необходим для подключения, и продумать все тонкости монтажных работ.
На фото ниже изображен звонок с переговорным устройством.
Приспособление размещают на расстоянии 160-170 см от земли
Следует отметить, что используемый провод можно будет уложить в стене или же в специальном коробе. Для стандартного дверного варианта достаточно будет двужильного кабеля с медным сечением. Также стоит определиться с местом крепления кнопки и оборудования для оповещения.
Процесс установки
Для проведения проводного оборудования следует проделать в стене отверстия для размещения провода, используя перфоратор. Когда ремонт в помещении уже завершится, необходимо прикрепить короб из пластика, в который в дальнейшем и будет укладываться провод. Это делают для того, чтобы не нарушить целостность стен. После данных манипуляций проводится монтаж кнопки и самой системы оповещения.
При монтаже важно следовать инструкции по сборке
Подключение проводного звонка
Изначально обязательно нужно отключить подачу электрической энергии в помещение. Затем провод подсоединить к кнопке, потом к звонку и уже в последнюю очередь к центру электрического питания.
Схема подключения с 2 кнопками
Делать это нужно строго ссылаясь на схему подключения конкретной модели звонка.
Монтаж беспроводного звонка
Производить работы с установкой такого звонка намного проще, нежели с предыдущим типом. То есть нужно попросту зафиксировать кнопку и сам корпус устройства и помощью шурупов или же скотча. Теперь осталось только вставить элементы питания и тем самым завершить процесс установки беспроводного звонка.
Многообразие беспроводных моделей
Дверной звонок. Различные способы установки
Самая простая ситуация, когда у вас уже установлен звонок и проложена проводка, и вы собираетесь поставить новый, аналогичный старому. Стандартная квартирная проводка предполагает установку дверного звонка, работающего от сети переменного тока с напряжением 220 В, т.е. обычной квартирной осветительной сети. В этом случае отключаем на лестничной площадке электричество с помощью автоматических выключателей и производим замену старого звонка на новый. Отсоединяем два провода, подходящие к старому звонку и подсоединяем их к новому.
В случае, когда вы собираетесь установить энергонезависимый дверной звонок, работающий на батарейках или аккумуляторах, использование старой проводки недопустимо, поскольку она соединяется с общей осветительной сетью квартиры. Вам придется проложить два новых провода или двухжильный кабель от звонка до кнопки вызова. Использовать старую кнопку можно, предварительно отсоединив ее от старой проводки и подсоединив к вновь проложенным проводам.
Проще всего дело обстоит с установкой радиозвонока. В нем связь между кнопкой вызова и исполнительным устройством (звонком) осуществляется по радиоканалу, т.е. без проводов. Тут проще некуда: крепите в квартире сам звонок, а на лестничной площадке или на пороге частного дома специальную кнопку (идет в комплекте) и все готово. Главное что бы расстояние между ними не оказалось большим, чем указано в инструкции. Обычно оно равно 50-100 метров.
Схема подключения дверного звонка
При установке дверного звонка как говориться «с нуля» вам придется проложить новую проводку от кнопки к ближайшей распределительной коробке (уже существующей) и от самого звонка к той же коробке. Использовать можно двухжильный кабель или два отдельных провода, сечением 0,5 кв. мм. Использовать более мощный кабель бесполезно, хотя и не запрещено, поскольку потребляемая мощность квартирного звонка очень незначительна.
И еще один немаловажный момент, кабель для проводки следует использовать аналогичный по материалу жилы с кабелем общей квартирной сети. Т.е. если у вас сеть проложена алюминиевым проводом, то используйте алюминиевый, а если медным – то медный. Рассмотрим теперь, как правильно соединить проложенные провода в соединительной коробке. Сначала в коробке находим провода подачи напряжения и определяем, кто из них фаза(L), а кто – ноль (N).
Есть еще одна ситуация, требующая манипуляций с проводкой дверного звонка. Когда несколько квартир имеют общий коридорчик и входную дверь в него. Соседи таких квартир, посоветовавшись друг с другом, решают поставить замок на эту дверь. Следовательно, возникает потребность в переносе кнопок всех звонков за эту дверь.
Поступаем следующим образом. Прокладываем с помощью двухжильного кабеля проводку от каждой кнопки до места за общими дверями, где будут устанавливаться дополнительные кнопки. И производим параллельное соединение новой кнопки со старой. Т.е. подсоединяем два провода к новой кнопке, а другие концы этих же проводов к старой, не отсоединяя при этом старый кабель, подходящий к старой кнопке вызова.
Проделываем вышеописанную операцию для каждой квартиры. Таким образом, будет возможность позвонить вам в квартиру и с лестничной площадки, и непосредственно возле дверей квартиры. Самое главное при установке дополнительных кнопок дверных звонков используйте только специальный сетевой кабель, а не телефонную «лапшу» или акустические провода – не экономьте на собственной безопасности.
- http://xn—–7kcglddctzgerobebivoffrddel5x.xn--p1ai/kommunikatsii/elektroprovodka/246-podklyuchenie-dvernogo-zvonka-samostoyatelno
- http://scsiexplorer.com.ua/index.php/domachnij-elektromaster/576-dvernoj-zvonok.html
- http://montazhnik02.ru/stroitelstvo/27464-podkluchenie-dvernogo-zvonka-instrykciia-foto.html
- http://ksportal.ru/540-ustanovka-dvernogo-zvonka.html
На что нужно обратить внимание
Выбирая дверной звонок, лучше отдать предпочтение тому устройству, в котором есть возможность регулировки громкости. Еще одна полезная функция – это подсветка кнопки в темное время суток. Она реализовывается с помощью небольшого светодиода, или светящихся материалов. Что касается внешнего вида корпуса и звукового звучания, то предлагаемых вариантов здесь множество. Все будет зависеть только от ваших вкусов и предпочтений.
Выбор электрического изделия зависит от того в квартиру или в дом вы его будете ставить. Они могут быть двух и четырех проводными. На кнопку 2-х проводного подается напряжение 220В, а на кнопку 4-х проводного – 5В. Оба вида можно устанавливать в квартире. А в доме, где кнопка и провод подвергаются влиянию погодных условий (дождь, снег, высокая влажность), ставят только 4-х проводные приборы.
Электрический проводной звонок работает от сети. Это одновременно его плюс и минус. С одной стороны не нужно постоянно следить за зарядом батареек, как в беспроводных приборах. С другой – устройство не будет функционировать, если нет света
Еще один минус – опасный ток, поэтому при установке важно быть предельно аккуратными
Особенности моделей и специфика монтажа
Звонки беспроводные
В большинстве случаев такие комплекты предпочтительнее. Установка дверного звонка этого типа существенно упрощается. При монтаже составных частей не придется прокладывать провода или кабеля, думать, как их крепить, заниматься сверлением поверхностей, а потом маскировать трассу. Иногда возникает необходимость переставить звонок или его кнопку на другое место. С беспроводным устройством в этом плане никаких проблем. Единственное условие – отсутствие преград для прохождения ЭМ волн. К тому же не придется вникать в особенности внутридомовой электрической схемы. Для тех, кто с эл/техникой всего лишь на «вы», плюс более чем значимый.
Такое подключение дверного звонка имеет и существенный недостаток. Его кнопка часто не срабатывает, так как по определению источником питания для нее (как и некоторых типов принимающих устройств) служат миниатюрные батарейки. Устанавливается она, естественно, на входе, а внешние факторы (влажность, температура) влияют на долговечность элементов. Как правило, в зимнее время их придется менять довольно часто. По мнению специалистов и пользователей, для жилого дома такие устройства приобретать не стоит. А вот подключить звонок в квартире, не занимаясь монтажом проводов и разбирательством со схемой, более чем целесообразно, особенно если нет необходимых знаний в этих вопросах.
Крепление составных частей делается по-разному. Если исполнительный блок питается от сети 220 В, то его штекера вставляются в розетку. Место выбирается произвольно, где удобно пользователю. Главное, чтобы с учетом планировки помещения, его обстановки и ряда других нюансов электрический звонок всегда был хорошо слышен.
Место расположения кнопки также не регламентируется. Как правило, с внешней стороны дверного блока, с креплением на косяке или стене подъезда. Никаких требований нормативных документов по данному вопросу не существует. Нужно лишь ориентироваться на удобство пользования. Если кнопку установить слишком высоко, то ребенок до нее не дотянется. Пожалуй, это единственный нюанс монтажа.
Проводные звонки
С ними несколько сложнее; придется вникать в азы электротехники. По сути, никаких отличий от монтажа обычного выключателя нет. Кнопка (что уже отмечено) ставится в разрыв фазного провода, а электрический звонок уже после нее. Ноль сразу же (напрямую) подсоединяется к блоку управления. В принципе, схема достаточно простая, независимо от разводки и особенностей внутренней эл/проводки.
- Иногда к одному звонку есть необходимость подсоединить несколько кнопок. К примеру, одна ставится на входе в дом, другая – на калитке (воротах). В этом случае они включаются в схему параллельно и работают совершенно независимо. При замыкании контактов любой из них появится звуковой сигнал.
- Типичная ситуация – приобретена квартира с черновой отделкой, и из стены в прихожей торчит несколько проводов. Как подключить дверной звонок? Здесь понадобится индикаторная отвертка. При включенном автомате найти провод под напряжением труда не составит. К нему и нужно присоединять кнопку. А вот как быть с остальными?
Чтобы не ошибиться с нулем, целесообразно произвести прозвонку каждой жилы до соответствующей шины подъездного щитка. Дело в том, что провода, торчащие из стены, могут относиться к совершенно разным схемам; что присоединял к ним бывший хозяин, неизвестно. А потому использовать их для подключения второго контакта кнопки не стоит, если неясно, что это за эл/цепь. Лучше «пробросить» новую линию, так надежнее.
Напоследок нелишне напомнить, что схема подключения проводного звонка разрабатывается самостоятельно, независимо от его модификации. Все, что необходимо найти – фазный и нулевой провода в распределительной коробке. А присоединения кнопки и управляющего блока к ним сложностей не вызовут.
Демонтаж старого дверного звонка
Перед отключением старого прибора необходимо выключить электропитание. Это обязательное правило любого демонтажа электрики. Во время выполнения нужно руководствоваться следующими шагами:
- Отключите напряжение. Проверьте его отсутствие мультиметром.
- Снимите декоративную крышку старого звонка. Если он пойдет на выброс, то осторожничать необязательно.
- Отсоедините входящие в звуковой блок провода. Здесь 2 варианта — либо откусить кусачками, либо аккуратно открутить провода от клемм прибора.
- Снимите звуковой блок с саморезов. Если на это место планируется поставить новый звонок, то старайтесь не повредить торчащие из стены провода и оставить их максимально длинными.
