Как подключить люстру своими руками: пошаговая инструкция

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

Подключение люстры с галогеновыми лампами

Watch this video on YouTube

Как подключить люстру с 3 проводами

Цвета проводов для такой люстры – синий, для подключения нулевого провода, – красный для фазового провода одной группы ламп и коричневый для фазы другой группы ламп. Фазовые провода для групп ламп могут иметь другие цвета – это серый, белый или другие.

Подключение люстры к двухклавишному выключателю по трем проводам и защитным заземлением

Люстра с тремя проводами имеет две группы ламп, которые подключаются к двухклавишному выключателю. Двойным выключателем можно отдельно включать каждую группу ламп люстры. С распределительной коробки на нижние контакты выключателя идет общий фазовый провод. С верхнего первого контакта выключателя идет фазовый провод через распределительную коробку на первую группу лампы люстры, а со второго верхнего контакта выключателя на другую группу ламп.

Если люстра подключается на двойной выключатель тогда не нужно заморачиваться в прозвонке фазных проводов ламп, чтобы меньшее число ламп включалась от первого выключателя, а большее число ламп люстры от второго выключателя. По окончании подключения люстры проверьте порядок включения ламп, и если он не совпадает, то просто поменяйте местами верхние контакты двойного выключателя для люстры.

Подключение двухпроводной люстры к двухклавишному выключателю

Демонтаж старой люстры

Для начала нужно выключить питание сети, к которой будет монтироваться люстра, а также отвинтить предохранитель прибора. Если сеть намечена, то вполне вероятно, что придется проверить ее на пробу и сбой в работе с имеющимися лямочками.

Сначала нужно найти электрическую панель или блок электросети. В каждом доме он может находиться в разных расположениях. Если работы проводятся в многоквартирном доме, то лучше предупредить жильцов заранее, что возможны некоторые перебои со светом, и чтобы они не трогали блок электросети во время проведения работ.

Затем нужно убедится, что питание отключено. Далее нужно повернуть переключатель несколько раз, чтобы убедиться, что никакой силы тока нет по отношению к текущему зажимному приспособлению.

Затем нужно удалить все съёмные части из старого прибора. Если установлена люстра с лампочкой, у которой есть сменные стекла и крышки, то их стоит удалить первым делом.

Чтобы отвинтить старую люстр от потолка потребуется отвертка и гаечный ключ для того, чтобы удалить все винты и гайки, которые фиксируют люстру к потолку. Также стоит внимательно держать люстру или доверить это помощнику. На данном этапе провода пока не стоит трогать.

Также на данном этапе понадобится стремянка, как вспомогательный предмет. Не стоит рисковать здоровьем и пренебрегать качественным подъемом. Даже если светильник наглухо прикреплен к потолку, все равно не стоит развинчивать винты без поддержки лампы.

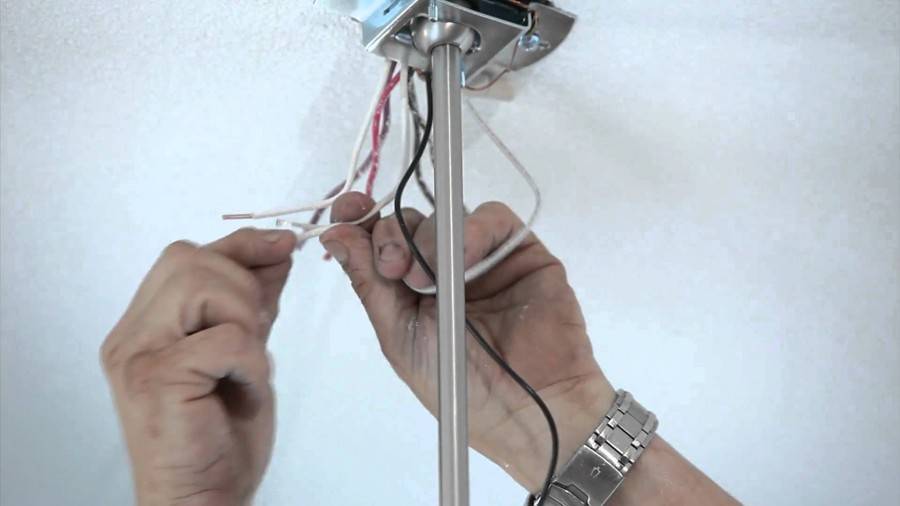

Далее нужно обратить внимание на то, как соединены провода. Должно быть не менее двух проводов (а зачастую три), что соединяют люстру к электросети

Очень часто такие провода обворачивают черной и белой изолентой, к тому же на них может быть идентификация с буквами. Все гораздо проще, если каждый провод подключен к определенной схеме и различен по виду.

Затем нужно отсоединить проводку. Для этого нужно открутить разъем пластмассовой проволоки против часовой стрелки и отсоединить провода. Далее можно снять люстру и отложить.

Определение назначения проводов в люстре

Самое простое – это воспользоваться электрической схемой, которую можно найти в паспорте на осветительный прибор. Там обычно бывает указано назначение всех проводов и порядок их подключения. По принятым стандартам цветовая маркировка проводов должна быть выполнена так:

• Белый или коричневый провод – фаза;
• Синий провод – ноль;
• Желто-зеленый провод – защитный заземляющий.

Если документация на люстру отсутствует, и цветовая маркировка проводов не указывает однозначно на их принадлежность, необходимо определить их назначение с помощью мультиметра.

1. Для этого мультиметр необходимо установить в режим прозвонки и кратковременно закоротить щупы. При этом раздастся звуковой сигнал, свидетельствующий о том, что предел измерений выбран правильно, а прибор исправен.

   Мультиметр для прозвонки проводов

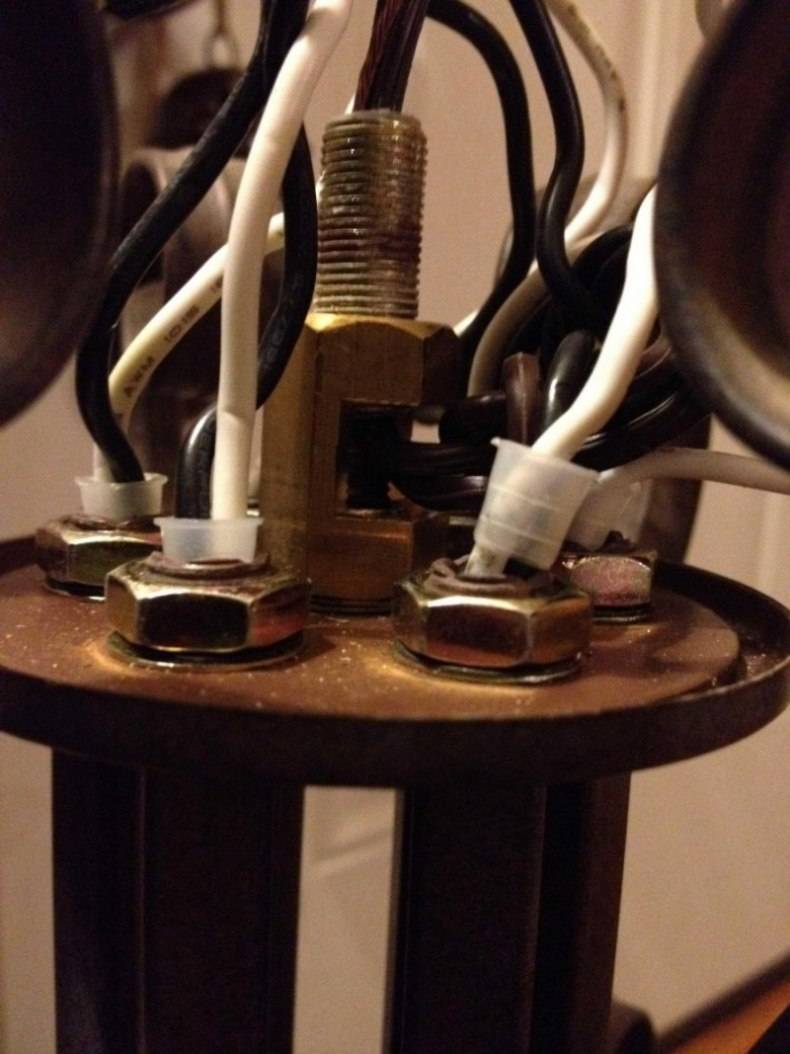

2. Выкручивают из люстры лампочки. В патронах визуально определяют два контакта: фазный, пружинящий – он находится в центре, и нулевой, расположенный сбоку и при вкручивании лампы соприкасающийся с цоколем.

   Выкручиваем из люстры патрон

3. Находят нулевой провод. Один щуп мультиметра ставят на боковой контакт любого из патронов, а вторым поочередно прикасаются к зачищенным проводам, выходящим из люстры. При касании одного из проводов раздастся звуковой сигнал – этот провод и есть нулевой. Его нужно отметить маркером или любым другим способом.

   Технология определения нулевого провода с помощью мультиметра

4. Находят фазный провод. Для этого ставят щуп мультиметра на средний контакт любого патрона, а вторым прикасаются к двум оставшимся проводам. С помощью звукового сигнала определяют фазный провод, отмечают его или запоминают.
5. Определяют количество контуров. Для этого один щуп мультиметра закрепляют на найденном фазном проводе, а другим поочередно прикасаются к среднему фазному контакту всех патронов. У одноконтурной люстры сигнал будет раздаваться при прикосновении к любому из патронов. Если часть патронов к контуру не подключена, проверяют наличие второго контура, прикасаясь щупами к средним контактам этих патронов и третьему проводу. Сигнал подтвердит, что люстра двухконтурная, а второй провод – также фазный.
6. Если люстра имеет один контур, то назначение третьего провода – заземление. Проверить это можно так:  прикоснуться одним щупом к металлическим деталям корпуса люстры, а другим – к третьему проводу. Должен также прозвучать сигнал.

Как правильно подключить люстру?

Если обратить внимание на пятирожковую люстру, в ее арсенале довольно большое количество проводов, поэтому неопытные мастера избегают таких осветительных приборов. Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет

Однако ничего сложного в процессе подключения жил, идущих от распределителя к такому светильнику, нет.

Поскольку определение фазности проводов осуществляется при включенном электропитании, необходимо следить за тем, чтобы оголенные концы жил не соприкасались. Если потребуется, их нужно аккуратно развести в разные стороны, предварительно выключив щиток

В первую очередь необходимо разобраться с проводкой на потолке, которая в стандартной ситуации имеет три провода:

• L1 – фаза первой клавиши выключателя;
• L2 – фаза второй клавиши;
• N – ноль.

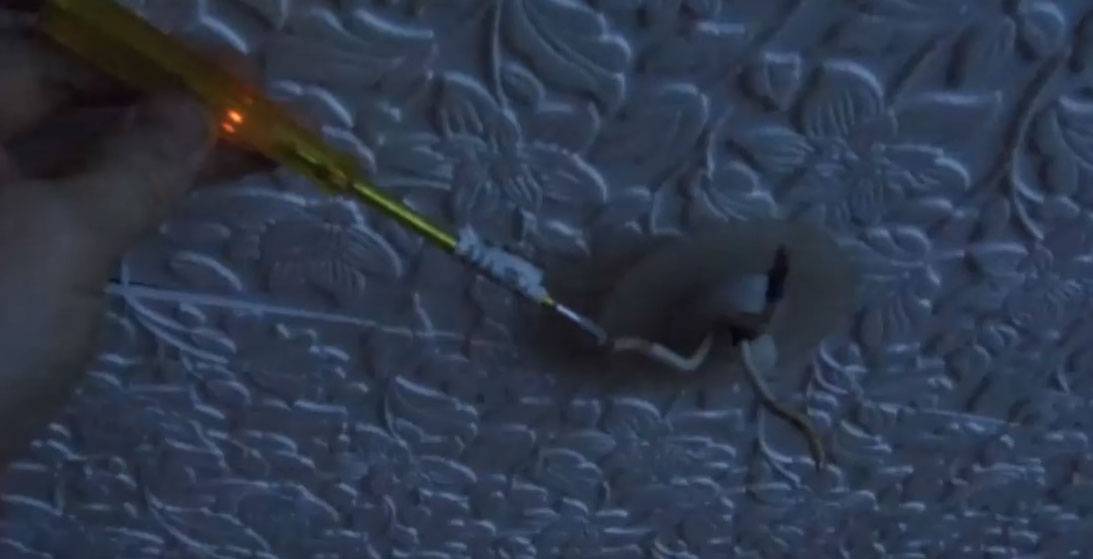

Если провода одинаковые по цвету, то с помощью индикатора напряжения определяется принадлежность каждого, т. е. фазы L1 и L2. Соответственно, оставшаяся жила будет нулевой.

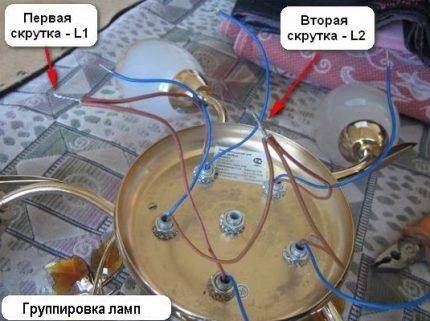

Далее можно переходить к процессу формирования контактных узлов. Рассмотрим на примере пятирожковой люстры, у которой 10 проводов: фазные жилы коричневого цвета — их 5, и такое же количество синих нулевых.

Большинство люстр китайского производства не оснащены нужными соединениями, поэтому изначально потребуется определить на сколько групп будут поделены лампочки. Патрон каждой лампы имеет два проводника разных цветов – черного или синего и коричневого

У этого светильника есть одно неоспоримое достоинство – комбинация лампочек может быть составлена по своему усмотрению. Согласно нижеописанной схеме, в первую группу входит две лампочки, во вторую – остальные три.

Схема подключения пятирожковой люстры. Расшифровка обозначений: L – фаза общего питания выключателя, L1 и L2 – фазные провода серии лампочек (красный цвет), нулевой кабель N – синий

Исходя из этой схемы, подключение пятирожкового осветительного прибора производится в несколько этапов. Изначально пара коричневых проводов комплектуется в один узел.

Желательно чтобы лампы, входящие в одну серию, подсоединялись параллельно. Эту скрутку именуем L1.

Следующим шагом будет аналогичное скручивание незадействованных трех коричневых проводов. Это будет серия L2. Далее полученные два узла вставляют в двухпроводные клеммные зажимы WAGO.

Все контакты лучше оформлять посредством клеммных зажимов, а не методом скрутки. Использовать можно как общий модуль зажима, так и индивидуальную конструкцию

На следующем этапе скручиваются синие жилы и подключаются к клемме трехпроводного типа.

Порядок подключения не имеет значения. Комбинация может быть 3+2 или 2+3. Это будет нейтральный узел — N.

Единственный минус клеммников Ваго – они не обработаны кварцевой пастой, защищающей контакты от окисления. Однако решить эту проблему можно приобретением такого состава и самостоятельным спринцеванием ее в зажим

По итогу на выходе получается 3 узла соединения: фаза первой и второй группы ламп — L1 и L2, общий нейтральный узел — N. Учитывая маркировку проводов, их необходимо подсоединить к соответствующим линиям на потолке.

Фазных проводников, выходящих из светильника, получается два (L1, L2), а нулевой провод (N) будет только один и он подсоединяется ко второму контакту патрона

На финишном этапе необходимо уложить всю проводку в колодку чаши люстры и установить ее. Крепление выполняется одним из способов: вешается на крючок или прикручивается шурупами. Далее затягиваются декоративные заглушки светильника.

Частые ошибки при подключении

Основные ошибки связаны с подключением к двойному выключателю. Наиболее распространены три из них.

Как устроена нормальная схема подключения люстры, например двух или трехрожковой? Есть фаза, которая приходит в соединительную коробку.

Далее она опускается на входной контакт двухклавишника. После чего разделяется, и уже двумя другими проводами возвращается в распайку и идет на потолок к светильнику.

При этом ноль приходит только в коробку и сразу же идет на люстру, не спускаясь к выключателю.

Вот тут то и кроется первая ошибка. Многие по незнанию или перепутав маркировку, спускают вниз к выключателю как фазу, так и ноль.

Заводят на клеммы, после чего начинают включать клавишу, а у них выбивает автомат.

Запомните, ноль никогда не должен заходить в выключатель, а только фаза. Нулевая жила сразу должна уходить на потолок.

Вторая ошибка опять связана с нолем. Перепутав два провода, можно завести через выключатель ноль, а не фазу.

Может быть даже и работать у вас будет все исправно, однако напряжение при этом будет постоянно присутствовать на светильнике. Это чревато ударом тока, когда вы захотите поменять лампочки.

Выключив клавишу, вы разорвете нулевую жилу, а фаза по прежнему будет напрямую заходить на рожковые патроны люстры.

Чем еще опасно такое подключение? Через нити накала лампочки, фаза будет приходить на клеммные зажимы самого выключателя. Если вы снимите с него крышку, и начнете проверять индикаторной отверткой свечение на контактах, то сильно удивитесь.

У вас даже в выключенном состоянии клавиш, индикатор будет светиться и показывать присутствие напряжения, как на одной, так и на другой клемме.

Более того, если сделать подобный замер под потолком на люстре, то и там обнаружите наличие напряжения на всех трех проводах, кроме заземляющего.

Чтобы этот эффект исчез, достаточно выкрутить из плафонов сами лампочки.

Третья ошибка возникает при подключении фазной питающей жилы на выключателе, не к основному общему контакту, а к одному из отходящих. В этом случае у вас будет светиться только половина люстры.

При нажатии второй клавиши и отжатой первой, лампочки гореть не будут. Кстати, иногда такое неправильное подключение можно выявить заранее, по исчезновению работоспособности подсветки выключателя.

Если диодная подсветка перестала работать, задумайтесь, может быть вы уже что-то сделали не так.

А если вы вешаете и монтируете люстру не изначально на чистый потолок, а уже меняете существующую, и вдруг у вас возникли проблемы после ее подключения, с чего начинать поиск неисправности?

Прежде всего, снимайте защитные декоративные накладки с выключателя, и индикатором проверяйте, приходит ли фаза и куда именно. Перед этим предварительно не забудьте выкрутить все лампочки в светильнике, из-за причин изложенных выше.

При нормально собранной схеме, фаза должна приходить на общий контакт. Если это не так, меняйте его местами.

А если фазы вообще нет, то ищите проблему в распайке. Скорее всего, вы пустили вниз к выключателю нулевой провод.

Кстати, вы можете изначально собрать всю схему без ошибок и замечаний, а через какое-то время, к своему удивлению обнаружить, что через выключатель идет ноль, а не фаза. Что за мистика подумаете вы?

Никакой магии электричества здесь нет. Скорее всего, в вашей многоэтажке, посторонние электрики занимались ремонтом общей проводки. Либо вам заменили счетчик, и при данной работе, изначально еще в “голове” перепутали фазу и ноль.

Увы, и такое зачастую бывает и никто от этого не застрахован.

Источники – https://cable.ru, Кабель.РФ

Люстра на двухклавишный выключатель

Говорили преимущественно о заземлении через третий провод, но гораздо чаще он выводится, чтобы присутствующие патроны поделить на две части. Подобные потребности возникают в залах, где для приёма гостей хочется использовать иллюминацию на полную, а в будние дни уменьшить потребление. С приходом светодиодных ламп возникает желание распространить опыт с люстрами и на прочие помещения. К примеру, пакет суммарной светимостью выше 2000 лм (200 Вт потребления применительно к лампочкам накала) берет из сети 30 Вт.

Получаем больше света за меньшие деньги. КПД люстр повысился. Для подключения требуется разбить плафоны на две группы. Обычно делают попеременно. Если количество нечётное, в конкретном месте ветвь клавиши приходится на соседние патроны. Группы отличаются тогда числом, разница равна единице. Коммутация ведётся по схеме, описанной выше. Если проводов три, заземление явно отсутствует

Важно понять, где стыкуется фазный провод. В рассматриваемом случае представлено два

Люстра и двойной выключатель

Визуально единственный конец земли выглядит толще. Эта связка объединяет нулевые ветви всех патронов без исключения, что сложно не заметить. Следовательно, две прочие группы считаются фазными и присоединяются к выходу с кнопок выключателя. Прежде уже говорили, как понять, правильно ли произведено подключение. Повторимся: на вырубленном выключателе с двумя клавишами фаза лишь на единственном контакте из трёх. После включения обоих клавиш отвёртка-индикатор должна показывать наличие напряжение на всех. Означает – от выключателя подаётся фаза, как полагается.

Если сделано наоборот, напряжение может отсутствовать либо наблюдаться одновременно на двух контактах. Перед подключением люстры с тремя проводами нужно правильно коммутировать жилы. Уже описывали подробно процесс и не станем повторяться.

Часто возникает потребность подключить люстру на двойной выключатель вместо типичной. Мы упоминали, что свет дешевеет, КПД повышается, люди хотят иллюминации. Все патроны допускается завести сразу на единую фазу. Большинство электрооборудования в жилых домах рассчитывается на ток 10 А, что соответствует мощности в районе 2 кВт. Даже если в люстру набрать 10 светодиодных лампочек, до лимита далеко. Смело объединяйте два фазных контакта люстры с тремя проводами и заводите на общую клавишу.

Пустые каналы

Сложнее придётся желающим заменить старый светильник, чтобы кнопок стало две, плафоны разобьёт на группы. Обычно в стенах имеются каналы. Чётко заметно на примере панельных домов. Если заглянуть в гнездо установки выключателя или розетки, видны каналы, уходящие вглубь плиты. Не все используются (см. фото), появляются широкие возможности для оптимизации конструкции. Применяя специальные устройства закладки кабелей (протяжки), любой опытный человек проложит жилы правильно. Если требуется произвести подключение люстры к двойному выключателю, требуется нарисовать схему и протянуть два провода:

1. От распределительной коробки до места подвешивания люстры.
2. От выключателя до распределительной коробки.

Схема работ

Обратите внимание, фаза уже должна подходить с одной стороны к выключателю, посему эту ветку не трогаем. На стороне люстры нулевые провода обеих групп объединяются

Для большей наглядности схема работ представлена на рисунке. Новая ветка показана зелёным, серыми кругами в распределительной коробке схематично показаны скрутки или прочие варианты соединений жил. Случается, вход в канал забит строительной смесью, крупные куски камня находятся внутри. Рекомендуется проявить терпение с двухклавишным выключателем, чтобы не сломать протяжку. Если погнётся, распрямить уже невозможно.

Перегорела или не горит люминесцентная лампа: как починить

Учитывая отличные технические параметры, люминесцентные лампы с успехом замещают лампы накаливания. На рынке существует огромный выбор ЛЛ, их маркировка стандартизирована. Однако люминесцентные светильники имеют более сложное устройство, а значит и подвержены частым поломкам.

Причины неполадок люминесцентных светильников

Почему не горит люминесцентная лампа, может сказать каждый – даже не специалисту под силу выявить неисправность, и отремонтировать прибор самостоятельно.

Принцип работы светильника заключается в том, что сама лампа не функционирует без пускорегулирующего аппарата, именуемого балластом. Он, в свою очередь, может быть электронным, где условия пуска и свечения достигаются с помощью радиоэлектроники и электромагнитным со стартером и дросселем.

Возникновение неполадок у люминесцентных светильников связаны с истечением срока службы либо нарушениями в работе пускорегулирующего аппарата.

Поиск неисправности лампы

Когда не загорается люминесцентная лампа необходимо найти неисправность. Причинами неудовлетворительной работы люминесцентных светильников считаются:

1. Если прибор не загорается, то причиной, возможно, является отсутствие контакта либо неисправность в электропроводке. Выявить неисправность несложно – достаточно поменять лампу. В случае отсутствия положительного результата стоит заменить стартер. В случае отрицательного результата, причина отсутствия света находится не в лампе, а в неисправности проводки. Неисправность устраняется при помощи поиска обрыва и проверки контактов. Как правильно снять лампу

1. Люминесцентное освещение мерцает, однако, не включается, светиться лишь, с одной стороны. Поводом для этого может служить замыкание. Для проверки необходимо переустановить лампу, поменяв концы. В случае отсутствия положительного результата придется её сменить. Если и это не поможет, тогда неисправность следует искать в держателе либо проводке.
2. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации. Тусклый свет на концах лампы
3. Концы лампы освещены тусклым оранжевым светом. Прибор не включается. В этом случае, скорее всего, в колбу попал воздух, и она непригодна для дальнейшей эксплуатации.
4. Лампа дневного света первоначально загорается, а потом темнеет с концов и гаснет. Ситуация возникает при неисправности балластного сопротивления, которое не обеспечивает нормальный рабочий режим.
5. Люминесцентный светильник включается и выключается, не входя в рабочий режим. Возможная причина этого заключается в неработоспособности лампы либо стартера, которые требуют замены.
6. Во время включения происходит перегорание спиралей, и чернеют концы. Подобная ситуация может быть связана с несоответствующим напряжением либо неисправностью балластного сопротивления. Необходимо привести напряжение в соответствие либо сменить балластное сопротивление.

Темные концы лампы, признак перегорания спиралейОтличием от обыкновенных ламп накаливания, которые перегорают моментально и внезапно, является то, что люминесцентный светильник подает признак скорого изнашивания. О скорой замене подобной лампы может свидетельствовать то, что она начинает моргать во время включения. Подобное свойство связано с тем, что начались изменения в химическом составе газа и изнашивании электродов.

Рекомендации

Если нет реакции на включение, прежде чем начать искать неисправность рекомендуется замерить напряжение на входных клеммах. При его наличии искать неисправность в следующем порядке:

1. Немного повернуть лампы вокруг оси. В случае точной установки контакты расположены параллельно плоскости светильника. Правильное положение можно определить, почувствовав усилие при постановке на место.
2. Сменить стартер на рабочий. Специалисты, обслуживающие множество приборов освещения с лампами дневного света, постоянно имеют с собой заведомо рабочий стартер. При отсутствии такового лучше взять его для проверки с действующего светильника.
3. Испытать работоспособность лампы. Если светильник имеет две лампы, то это сделать не составляет труда. В противном случае придётся разыскать работающую лампу в другом месте.
4. Замерить мультиметром сопротивление.
5. В случае исправности лампы и стартера, проверяется дроссель. Для этого поможет мультиметр или простая индикаторная отвертка. При проверке фаза должна быть на выходе и входе. В случае появления сомнений дроссель заменяется.
6. Далее, проверяется отсутствие дефектов в проводке светильника. Для проверки светильник желательно снять. Проверяются все контактные соединения дросселя, патронов и стартера.

Собираем люстру

Казалось бы, что такого? Однако, при установке светодиодной люстры добрая половина рабочего времени уходит именно на сборку и подготовку люстры к установке. На все блестящие детали обычно наклеена плёнка от грязных лап и царапин. Нужно всё раскрутить, снять плёнку, прикрутить и вставить стекляшки и брюлики, (в некоторых моделях используются кристаллы Сваровски)). Потом вставить лампочки.

Вот на фото, стою перед люстрой на коленях:

Собираем люстру

Далее, очень важный момент. В состав люстры входит приемник, контроллер (как правило, в одном корпусе), и несколько различных блоков для питания лампочек. Все эти устройства надо тщательно закрепить, чтобы они не болтались в корпусе люстры. Чтобы не было проблем на высоте, при монтаже люстры на потолок.

Крепится обычно всё на двусторонний скотч. Если его нет – придётся его приобрести отдельно, и сделать на совесть.

Светодиодная группа, как правило состоит из 12…50 светодиодов, соединенных последовательно. Кстати, именно такие блоки и используются в качестве комплектующих при сборке таких люстр.

На этом сборка светодиодной люстры с пультом управления закончена, но не совсем. Заключительный этап сборки предстоит произвести на потолке.

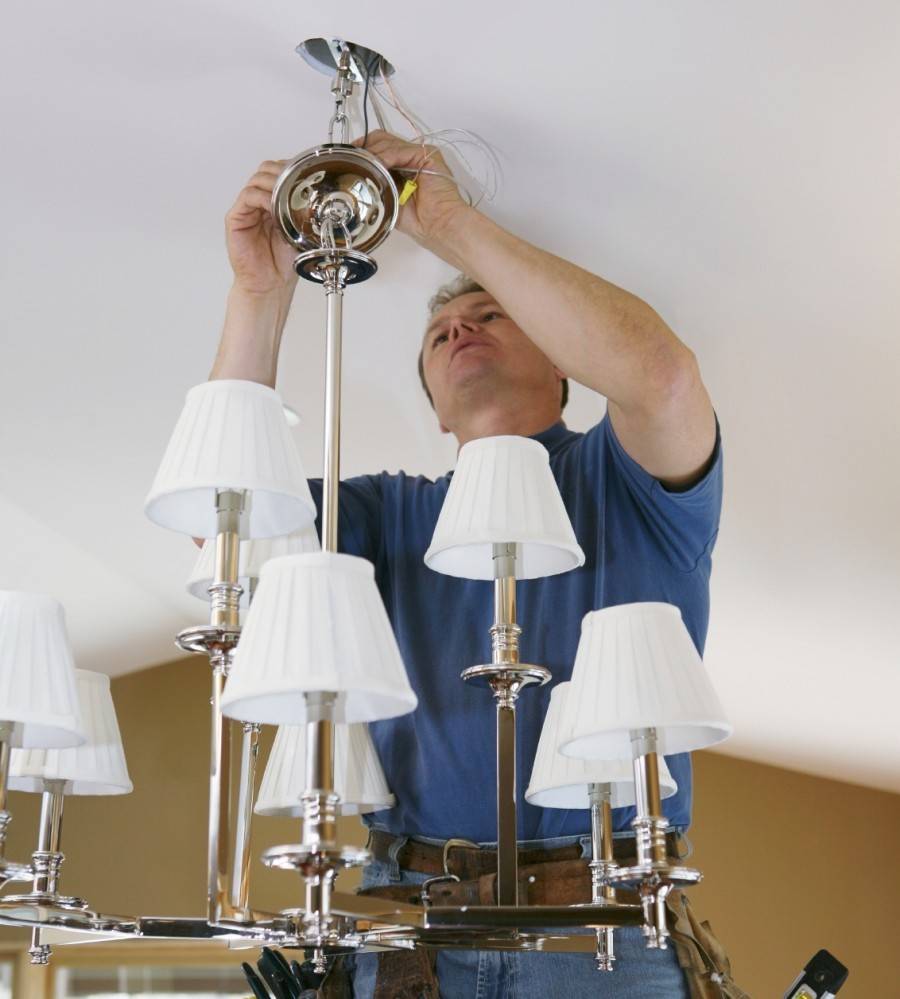

Установка потолочной люстры

В старых квартирах потолочные люстры с пультом или без подключаются очень легко, в сравнении с новостройками. Обычно посредине потолка есть отверстие для крюка и около него – провода. На стене расположен двухклавишный выключатель, к которому подключено такое же количество проводов, чаще три. Если выключатель люстры одноклавишный, значит, третий провод отведен в сторону и изолирован, а у люстры будет только один режим освещения. Обычно такой способ подключения люстры на потолке бывает в квартирах старого образца во всех помещениях, кроме гостиной.

Многие люстры советского времени работали с тремя режимами освещения. Такие светильники состоят из двух электрических проводов, в каждом находится группа светильников, подключенных параллельно друг с другом. Один провод, выходящий из люстры общий для остальных. Если появляется напряжение между общим и любым другим, работают обе группы.

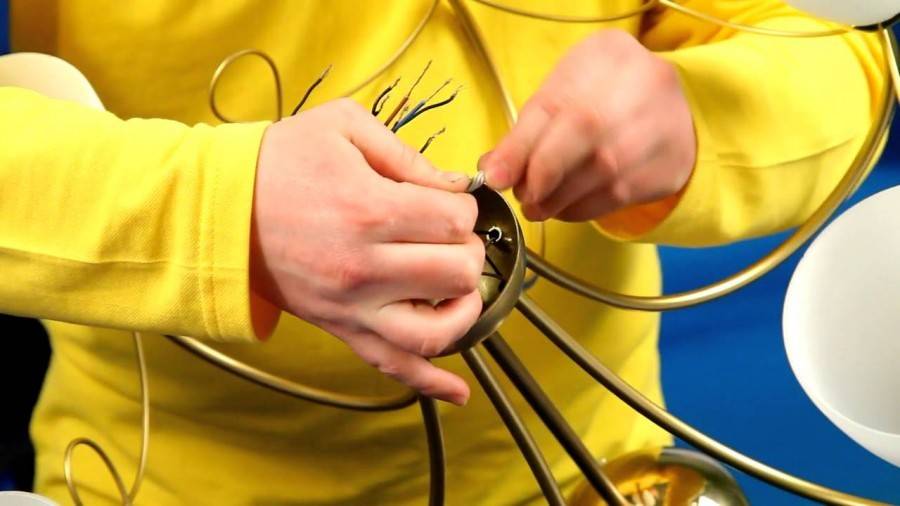

Механическая сборка

Как правило, основные компоненты любой люстры легко соединяются в готовом изделие, но в сложных случаях придётся ориентироваться на документацию со схемой.

Обычно плафоны отделены от рожков, основы, а клеммы упакованы рядом с остальными элементами изделия. Даже новичок быстро разберётся, что к чему подключать.

Этапы сборки

1. Собирается верхняя часть основы люстры.
2. Тарелка монтируется на стержень и стягивается гайкой.
3. Устанавливаются рожки для плафонов.
4. Необходимо открутить специальную гайку на основе. Рожок вставляется в соответствующее отверстие.

Изучаем люстру. Если всё установлено правильно двигаемся к следующему этапу. Не стоит спешить с установкой декоративных элементов и плафонов они монтируются немного позже.

Немного теории

Кто-то непременно заметит: опять теория, ну зачем, здесь все и так ясно. Однако, для полного понимания некоторых аспектов, все же давайте коротко остановимся на теоретических особенностях предстоящей работы.

Люстра, это светильник с одной или несколькими лампами, устанавливаемый на потолке. Она может быть простой, а может иметь целый ряд сервисных возможностей: регулировку яркости, раздельное включение ламп и т.д.

В самом общем виде: люстра подсоединяется к электросети через одинарный или многоклавишный выключатель, а в некоторых случаях, через специальное устройство управления.

Удлинение проводов при подключении люстры

Поскольку натяжные потолки стали распространенным явлением в современных квартирах, соответственно появилась потребность дополнительных манипуляций в области установки люстр. Натяжные потолки являются удобным вариантом в ремонте квартиры, поскольку не изнашиваются, имеют всегда презентабельный вид, имеют весьма бюджетную цену и обширный цветовой выбор. Из-за того, что натяжные потолки – это дополнительные потолки, которые устанавливаются на расстоянии около 10 см от основного, то провод от люстры должен быть значительно длиннее, а это ведет к дополнительным трудностям. В данном случае можно прибегнуть к наращиванию провода.

Для того чтобы нарастить или удлинить провод для люстры, сначала нужно найти место сращивания проводов. Также нужно принимать к сведенью тот факт, что после установки люстры нельзя будет ее поменять без демонтажа всего потолка, потому стоит быть особенно бдительным в процессе установки. Однако и соединять провода в сложных и труднодосягаемых местах, который зачастую осуществляют с помощью клемменной колодки – не самый лучший и надежный способ соединения проводов, так как сами винты со временем ослабевают и требуют ремонта.

Можно рассмотреть вариант соединения алюминиевых проводов. Чтобы соединить перебитые в стене провода, лучше консультировать с электриком. Зачастую удлинение проводов в натяжных потолках происходит неразъемной заклепкой или резьбовым методом.

Как подключить люстру к одноклавишному выключателю

Самое простое подключение люстры к одинарному выключателю возможно в том случае, если потолок и осветительный элемент будут иметь по два провода. Тогда вам нужно определить ноль с фазой и соединить имеющиеся элементы.

Последовательность в этом случае, роли не играет. Детальнее рассмотреть этот метод подключения можно на предложенной схеме.

В том случае, когда люстра будет иметь несколько лампочек, которые нужно подсоединить к одинарному выключателю, схема подсоединения немного изменится.

На предложенном рисунке вы можете увидеть, как подключить люстру к одноклавишному выключателю, если она имеет несколько лампочек.

Как вы можете видеть, схема не отличается повышенной сложностью, с ней справится даже новичок. Единственное в чем вам нужно убедиться, это прерывает ли выключатель фазный провод.

Крепления тяжелой люстры

Ранее люстра могла уже крепиться на крюке. При замене люстры необходимо проверить его надежность.

Последовательность работы:

• просверлить в потолке дрелью отверстие, которое должно находиться не очень далеко от выходящих из люстры электропроводов;
• ввинтить в цангу шпильку;
• закрепить на шпильке анкерный крюк.

Тяжелые люстры чаще крепятся с помощью распорных анкеров, сечения которых не менее 10 мм и длина от 50 мм. При наличии навесного потолка, отверстие необходимо сверлить в подвесном и основном потолке. При деревянном основании, применяют крюк – саморез. На него навешивается цепь, на которой крепится люстра.

Основные выводы

Люстра, управляемая дистанционно, – вид осветительных приборов, требующий особого подключения. Электронная часть состоит из приемника и передатчика сигнала, лампочек и дополнительных компонентов (драйверы, трансформаторы, блок питания). Чтобы подключить устройство, нужно обесточить помещение, собрать изделие, соединить соответствующие проводники, повесить на потолке, установить лампочки и декоративные и защитные элементы и проверить работоспособность.

В случае неисправностей следует проверить отдельные составляющие и при необходимости заменить их. Работать с электронным оборудованием требуется с соблюдением техники безопасности.
