Как подключить бойлер к водопроводу: рекомендации и инструкции

Разновидности бойлеров

Варианты конструкций бойлеров классифицируются по типу энергии (электроводонагреватель и газовый бойлер), по типу крепления (настенный или напольный) и по принципу действия (проточный или накопительный водонагреватель).

1. Газовое оборудование обойдется семейному бюджету дешевле, но для того, чтобы подсоединить такое оборудование в частном доме, необходимо получить пакет разрешительных документов, а также прибегнуть к услугам газовой службы для монтажа бойлера к водопроводу, так как своими руками газовое оборудование монтировать нельзя. По этой причине подключение электрических бойлеров к водопроводу предпочтительнее, хотя их работа в сети обойдется дороже;
2. Накопительный бойлер имеет большие габариты из-за накопительного резервуара, обязательно присутствующего в конструкции. Зато потребление электрической энергии у него гораздо ниже, так как ТЭН включается периодически, поддерживая заданную температуру в баке. Из отрицательных сторон можно выделить инерционность – нужно ждать, когда нагреется очередная порция воды в баке, чтобы воспользоваться ею. Проточные модели монтируются возле точек водоразбора, врезаются в трубопровод, и поэтому нагревают поток воды сразу, используя для этого максимальную мощность. Высокое энергопотребление – существенный недостаток этих моделей;
3. Настенный бойлер – самый распространенный вариант, так как позволяет экономить место в помещении. Напольный электронагреватель монтируют, если емкость резервуара достаточно большая – от 200 литров и выше.

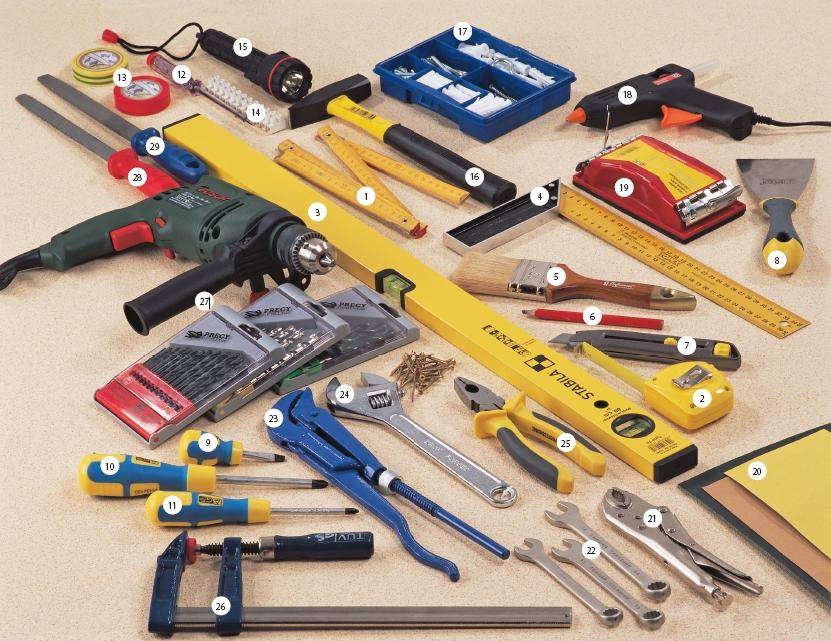

Чтобы подключить бойлер к водопроводу в квартире, нужно иметь под рукой все необходимые инструменты и материалы:

1. Линейка металлическая, или пятиметровая рулетка;
2. Перфоратор или ударную электродрель, шуруповерт, гаечные и разводные ключи;
3. Метизы и хомуты с кронштейнами, чтобы закрепить корпус бойлера на стене;
4. Фитинги для соединения с трубами и арматурой, собственно краны, вентили, обратные, предохранительные и перепускные клапаны;
5. Лента-фум, пакля и/или герметик для уплотнения соединений;
6. Гибкие армированные шланги для подключения входа к водопроводу и выхода бойлера в систему ГВС.

Разнообразие исполнения

В схеме подключения к водопроводу накопительного водонагревателя он может располагаться вертикально (настенный вариант) или горизонтально (напольный способ). В зависимости от модификации бойлера, его монтаж имеет свои особенности.

Когда предстоит установка настенного оборудования нагрева, необходимо выполнить предварительные расчеты нагрузки и сопоставить результат с несущими способностями стены помещения, на которой планируется его закрепить.

Если произвести подключение бойлера к водопроводу без проведения соответствующих вычислений, в процессе эксплуатации заполненный водой прибор может рухнуть на пол вместе с ненадежной межкомнатной перегородкой.

Согласно инструкциям на водонагревательное оборудование, при проведении расчета допустимой нагрузки следует учитывать четырехкратный вес бойлерной системы. По этой причине, если структура опорной стенки явно слабая, схема подключения водонагревателя должна иметь не только линии подсоединения к коммуникациям и теплоносителю, но и иметь усиленные стойки. Их устанавливают при помощи сквозных креплений.

На классической схеме подключения водонагревателя к водопроводу в квартире или коттедже при настенном монтаже патрубки подвода/отвода воды маркируют определенным цветом – синим или красным.

Пошаговая инструкция по монтажу

Чтобы правильно провести процесс подключения водонагревателя к водопроводу, следуйте инструкции:

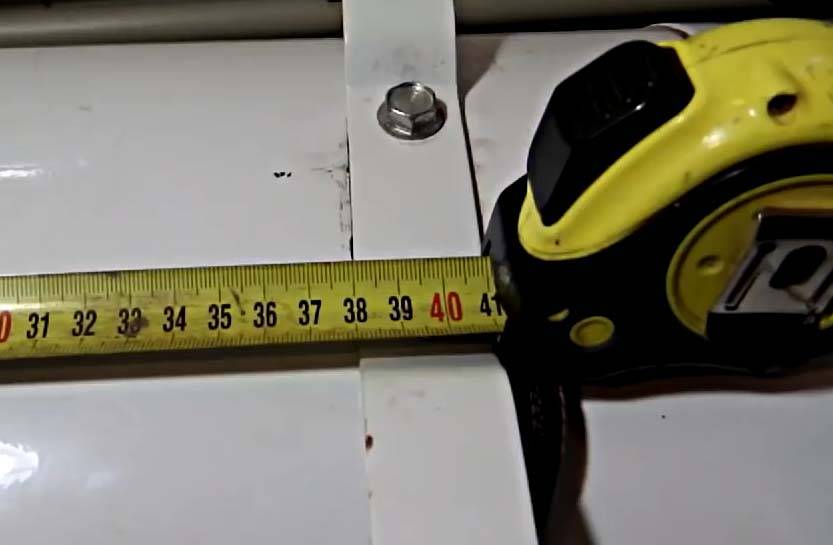

Замерьте высоту водонагревателя, отметьте нижнюю точку, где будет располагаться нижняя часть бойлера. От нижней пометки начните проводить замеры.

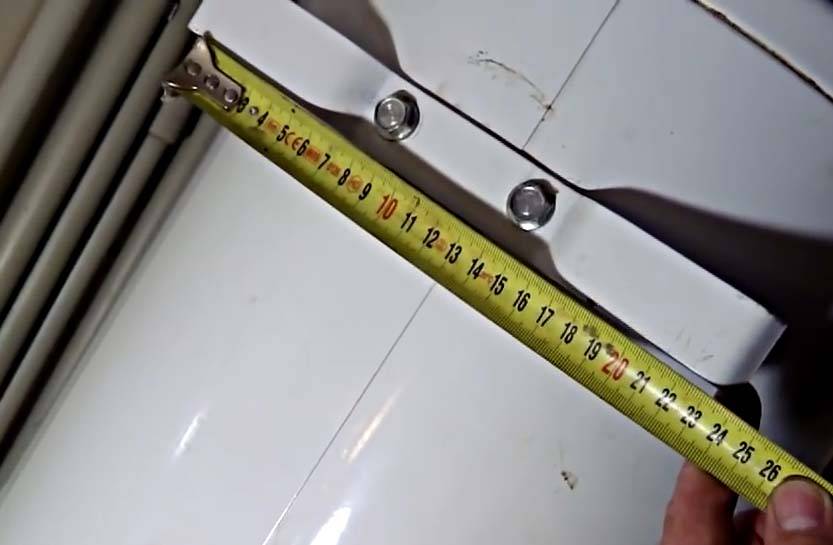

Замерьте расстояние от нижней части водонагревателя до крепежной планки.

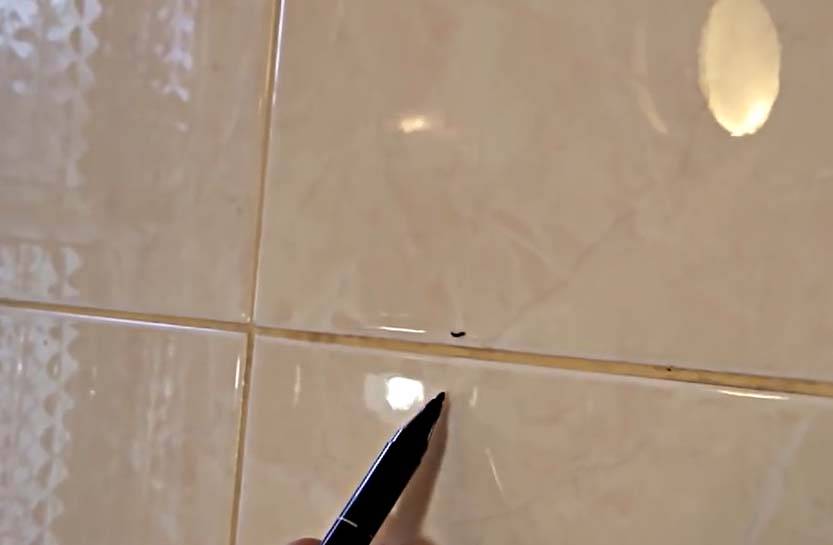

Отмерьте полученное расстояние на стене и поставьте отметку.

С помощью уровня и маркера проведите горизонтальную линию. Отмерьте расстояние между крючками. Сделайте пометки на стене.

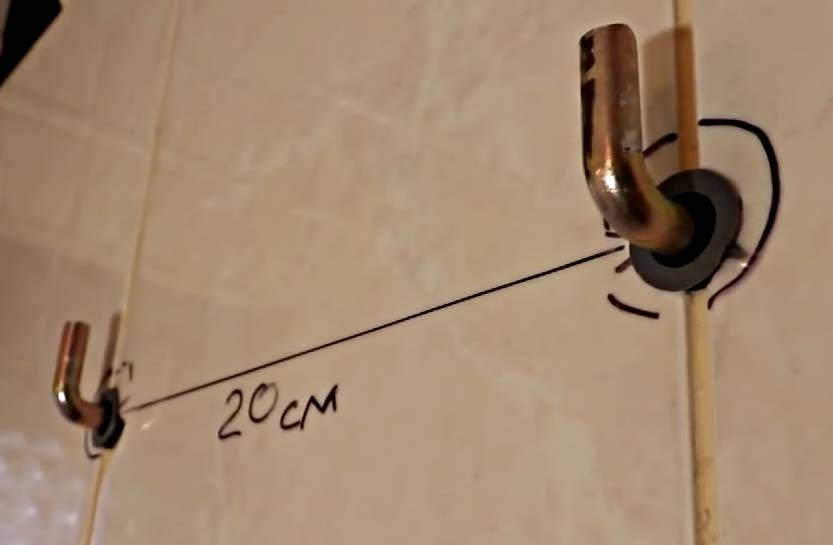

Заготовьте крючки для крепежа. Уточните его размеры. Убедитесь, что заготовленные Вами крючки смогут выдержать висящий бак.

Просверлите отверстия в помеченных точках и вбейте туда дюбеля и закрутите крючки.

На этом процесс установки электрического водонагревателя завершен, теперь можно подходить к процедуре по подключению водопровода.

Схемы подключения водонагревателя к электросети

Для безопасной эксплуатации подключение водонагревателя к сети желательно выполнить в сухом месте, а кабели рекомендуется укрыть во влагозащищённом канале. К этой ветке электросети кроме бойлера не должны быть подключены другие электроприборы, особенно мощные. Основные элементы схемы: электрический кабель, розетка, УЗО и автомат.

Кабель

Сечение кабеля должно быть достаточным, чтобы проводка не перегревалась и не спровоцировала пожар. Вам потребуется медный трёхжильный кабель марки NYM или его аналог ВВГ. Рекомендуемые значения минимального сечения медной жилы при различной мощности однофазного водонагревателя приведены в таблице 1.

Таблица 1

Мощность бойлера, кВт	1,0	2,0	2,5	3,0	3,5	4,0	4,5	5,0	6,0	8,0	9,0
Минимальное сечение жилы, мм2	1	1,5	2,5	2,5	2,5	4	4	4	4	6	10

Розетка

Водонагреватели небольшой мощности могут быть подключены напрямую в трёхпроводную влагозащищённую розетку со степенью защиты от влаги по ГОСТ 14254–96, например, IP44 или другой, подходящей к вашей ситуации (см. таблицу 2), которая установлена на отдельном подводе от электрощитка.

Таблица 2

Степени защиты IP	IPx0	IPx1	IPx2	IPx3	IPx4	IPx5	IPx6	IPx7	IPx8
Нет защиты	Падение вертикальных капель	Падение вертикальных капель под углом 15° от вертикали	Брызги под углом 60° от вертикали	Брызги со всех сторон	Струи со всех сторон под небольшим давлением	Сильные потоки	Временное погружение (до 1 м)	Полное погружение
IP 0x	Нет защиты	IP 00
IP 1x	Частицы > 50 мм	IP 10	IP 11	IP 12
IP 2x	Частицы > 12,5 мм	IP 20	IP 21	IP 22	IP 23
IP 3x	Частицы > 2,5 мм	IP 30	IP 31	IP 32	IP 33	IP 34
IP 4x	Частицы > 1 мм	IP 40	IP 41	IP 42	IP 43	IP 44
IP 5x	Пыль частично	IP 50				IP 54	IP 65
IP 6x	Пыль полностью	IP 60					IP 65	IP 66	IP 67	IP 68

Розетка с заземлением

Такая розетка внешне отличается от двухпроводной наличием металлических контактов (клемм) заземления.

Схема подключения розетки с заземлением

Устройства защиты — УЗО и автоматы

В электрическую схему подключения водонагревателей (особенно при повышенной мощности) рекомендуется включить устройство защитного отключения (УЗО). Оно предназначено для блокировки работы оборудования в случае утечки тока на корпус. Сила тока, при которой происходит блокировка, указана на приборе и для эксплуатации бойлера должна составлять 10 мА. Этот параметр обозначает разницу между входящим и выходящим в водонагреватель током.

Выбор УЗО на основании мощности водонагревателя приведен в таблице 3.

Таблица 3

Мощность водонагревателя, кВт	Тип УЗО
до 2,2	УЗО 10А
до 3,5	УЗО 16А
до 5,5	УЗО 25А
до 7,0	УЗО 32А
до 8,8	УЗО 40А
до 13,8	УЗО 63А

Тип УЗО для сети переменного тока — «А» или «АС». При выборе прибора следует отдать предпочтение более дорогому, электромеханическому — он надёжнее, быстрее срабатывает и обеспечивает более высокую защиту.

В некоторых бойлерах УЗО входит в базовую комплектацию и размещён прямо в корпусе, в других моделях его нужно приобретать дополнительно.

Внешне УЗО и дифференциальный выключатель (диффавтомат) очень похожи, но их легко отличить по маркировке. Обычный автомат отключает ток на оборудование при повышении напряжения, а дифференциальный выполняет одновременно функцию и УЗО и автомата.

Выбор двухполюсного автомата по мощности однофазного водонагревателя приведён в таблице 4.

Таблица 4

Мощность водонагревателя, кВт	Тип автомата
0,7	3А
1,3	6А
2,2	10А
3,5	16А
4,4	20А
5,5	25А
7,0	32А
8,8	40А
11,0	50А
13,9	63А

При выборе излишне чувствительных устройств защиты, бойлер будет постоянно отключаться, а вода нормально не нагреется.

Схемы подключения

Схема подключения принимается в зависимости от желательного уровня и приборного исполнения защиты людей и оборудования. Ниже приведены несколько распространённых схем, а также видео, в котором даются подробные объяснения этим схемам.

Подключение только через розетку

Защита — двойной автомат: 1 — вилка; 2 — розетка; 3 — двойной автомат; 4 — щит; заземление

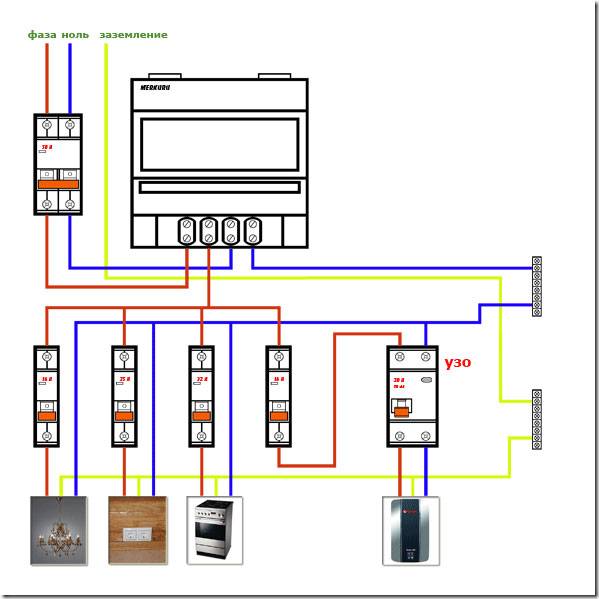

Подключение через электрощит: 1 — автомат; 2 — УЗО; 3 — электрощит

В схеме УЗО + двойной автомат: 1 — УЗО 10 мА; 2 — вилка; 3 — розетка IP44; 4 — двойной автомат; 5 — линия водонагревателя; 6 — линия квартиры; 7 — электрический щит; 8 — заземление

По правилам безопасности все электромонтажные работы выполняются при отключенной подаче электротока на индивидуальном электрощите. Не включайте в сеть водонагреватель, не заполнив его водой. Не сливайте воду из него, не отключив электричество.

Выбираем место установки

Это вполне оправдано – таким образом в малогабаритных санузлах осуществляется экономия пространства, поскольку подвешенный под потолком бойлер обычно ничему и никому не мешает.

Но такое размещение сантехнического оборудования не лишено некоторых недостатков:

• Во-первых, в случае отключения холодной воды у неискушенных пользователей (в основном домохозяек) возникает желание воспользоваться запасами обретшей ценность жидкости, содержащейся в резервуаре накопителя. При этом зачастую забывают отключить подачу электроэнергии. А большинство самых недорогих водонагревателей не оборудованы защитой от включения без воды (либо последняя может элементарно выйти из строя и не сработать), что приведет как минимум к поломке трубчатого электронагревателя.
• В этом отношении выгоднее напольная установка водонагревающего накопительного оборудования – как, например, это практикуется на кухнях, где в основном бойлеры монтируются под мойкой. А по законам сообщающихся сосудов и гравитации вода при отсутствии давления в системе не сможет вылиться через кран, расположенный выше уровня емкости.
• Во-вторых, для настенного крепления такого тяжелого оборудования (масса бойлера в среднем равна массе воды + 20-40%) необходим надежный крепеж.

Не в каждом стеновом материале можно организовать качественное закрепление. Например, столь популярные ныне гипсокартонные простенки даже не рассматриваются. Для того чтобы достаточно надежно закрепить в них бойлер (и то, не самый объемный), необходимо на этапе возведения гипсокартонных перегородок предусмотреть прочные металлические профиля – закладные под будущий крепеж.

Достаточно качественным получится крепление в бетонных либо кирпичных стенах посредством анкерных металлических дюбелей. Пластиковые дюбеля категорически не рекомендуются, поскольку по прошествии нескольких лет значительно уменьшаются в объеме, усыхают, что может привести к падению дорогостоящего сантехнического оборудования.

Общая схема подключения к водопроводу

Подключение бойлера к водопроводу из любого вида труб проводится по одной общей схеме.

Подача холодной воды (сверху вниз):

1. Монтаж «американки» к патрубку подачи воды бойлера – один из самых простых и надежных вариантов подключения бойлера. В случае необходимости демонтажа водонагревателя, отсоединить его от водопровода можно за несколько минут.
2. Монтаж латунного тройника с краном для слива воды. Эта деталь не является обязательным условием при подключении бойлера. Но для удобства спуска воды из бойлера – это отличный и долговечный вариант.
3. Монтаж системы безопасности – обязательное условие подключения бойлера к водопроводу. Система включает в себя:

Схема подачи воды в бойлер

• обратный клапан – предотвратит отток горячей воды из бойлера в случае падения напора подачи холодной воды или ее полного отсутствия;
• предохранительный клапан – в случае повышения давления внутри резервуара бойлера, через этот клапан автоматически сбрасывается излишек воды для снижения внутреннего давления.

Внимание! Система безопасности в комплекте водонагревателя не всегда надежная. Чтобы обезопасить себя от неприятностей, приобретите надежный обратный и «срывной» клапан

Важность системы безопасности сложно переоценить

Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

Важность системы безопасности сложно переоценить. Так отсутствие обратного клапана в случае отключения подачи воды (например, ремонт магистрали) приведет к опустошению бака. При этом тэны будут все так же греть, что приведет к выходу их из строя

При этом тэны будут все так же греть, что приведет к выходу их из строя.

Предохранительный клапан не менее важен в системе. Допустим, в бойлере вышел из строя термостат. В этом случае тэны не будут автоматически отключаться и температура воды в баке может дойти до 100º. Давление в баке будет стремительно расти, что в итоге приведет к взрыву бойлера.

Предохранительный клапан в системе

1. В случае подачи в водопровод некачественной, жесткой воды после запорного крана необходим монтаж очистительного фильтра. Наличие его убережет емкость бойлера от накипи и отложений водного камня, что значительно продлит срок его службы.
2. Монтаж запорного крана. Его назначение – перекрыть подачу воду в бойлер при его обслуживании или ремонте, при этом вода в другие точки будет подаваться.
3. В случае когда напор в водопроводе «скачет» опытные мастера рекомендуют устанавливать редуктор давления. Если он уже установлен на вводе воды в дом или квартиру, дублировать монтаж не нужно.
4. Врезка тройника в имеющуюся трубу подачи холодной воды.

Выпуск горячей воды (сверху вниз):

1. Монтаж муфты-«американки» на патрубок горячей воды бойлера.
2. Монтаж шарового крана для возможности спуска воды из бойлера (если такой кран уже установлен в другом месте, необходимости дублировать его нет).
3. Врезка в разводку горячей воды по квартире или дому.

Врезка в металлопластиковую трубу. Самый простой способ врезки. В нужном месте труба рассекается резаком и посредством подходящих фитингов на нее монтируется тройник, от которого и будет подаваться холодная вода в бойлер. Металлопластиковые трубы уже теряют свою популярность. Внешне они выглядят не очень эстетично, да и срок службы их не слишком велик.

Врезка в полипропиленовую трубу. Такая врезка более трудоемкая и затратная, но, в то же время, самая надежная. Тройник с муфтой-«американкой» для подключения монтируется с помощью специального паяльника. Вырезав фрагмент трубы в нужном месте специальными ножницами, необходимо выдержать соосность двух ее частей. В противном случае впаять тройник не удастся.

Схема подключения бойлера к водопроводу

Врезка в металлическую трубу. Такая врезка потребует определенных навыков работы со сгонами и муфтами. Если есть возможность нарезать на обрезанной трубе резьбу, тройник устанавливается посредством обычного сантехнического сгона или муфты. Если металлические трубы расположены так, что применить плошку для нарезки резьбы не получится, прибегают к использованию специального хомута с резьбовым отводом, в народе – «вампир». Порядок работы с «вампиром»:

1. Металлическую трубу нужно тщательно зачистить от старой краски.
2. В месте врезки в трубе просверлить отверстие. Диаметр отверстия в трубе должен соответствовать отверстию в муфте.
3. Муфта-«вампир» монтируется на металлическую трубу через резиновую прокладку и фиксируется болтами муфты. Отверстия в трубе и муфте должны совпадать.

Внимание! Большое отверстие, рассверленное в трубе, нарушит прочностные характеристики трубы; маленькое – через короткое время засорится грязью

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

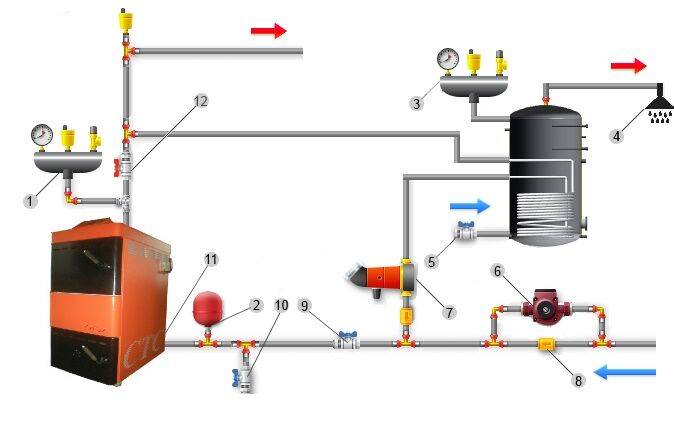

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)

Особенности подключения проточного нагревателя

В отличие от накопительного бойлера проточный водонагреватель предназначен для обогрева потока воды, а не ее статичного объема.

Поэтому проточные обогреватели обычно меньше по размеру, а включить их в водопроводную систему значительно проще.

Размещают проточный нагреватель обычно поближе к месту использования горячей воды, чтобы она не успела остыть в процессе прохождения по трубам.

Проще всего такое устройство поставить на смеситель, в котором предусмотрен выход для душа. Для этого следует снять душевую лейку и к освободившейся части смесителя присоединить шланг нагревателя, по которому должна поступать холодная вода.

Теперь вместо душа в ванной появился дополнительный источник горячей воды, который подключают при необходимости. Устройство легко демонтировать и установить снова, если возникнет необходимость.

Но это не всегда удобно, ведь пользоваться душем при таком способе монтажа несколько затруднительно.

На рисунке показаны варианты подключения проточного нагревателя к водопроводу. Можно использовать нагреватель на кухне или в ванной для душа

Еще одна возможность включить проточный нагреватель в систему – через отвод, предназначенный для стиральной машины.

Сначала на патрубок ставят тройник, который герметизируют с помощью ФУМ-ленты или льна.

Затем устанавливают кран, который позволит открывать/закрывать воду, поступающую к нагревателю, а также регулировать ее поток.

Поскольку при этом способе подключения краном придется пользоваться часто, важно поставить его в удобном месте. После этого от крана подводят конструкцию к проточному нагревателю

Удобнее всего сделать это с помощью гибкого шланга, который рекомендуется зафиксировать специальными скобами. Но можно использовать также трубы: металлические, полипропиленовые, металлопластиковые и т.п.

Подключение от розетки или напрямую

Если бойлер подключается от розетки, то розетка должна иметь степень защиты IP44. Это розетки для помещений с повышенным уровнем влажности.

Запомните, что розетку в ванной можно размещать только в определенных местах. И есть зоны где это делать категорически запрещено. Подробнее об это можно прочесть в статье “Розетка в ванной комнате – 5 правил размещения”.

Хотя многие и выступают противниками подключения электронагревателей через розетку, однако только таким образом можно обеспечить видимый разрыв проводников (фазы и ноля) при отключении, как того и требуют правила техники безопасности.

Если в ней написано, что данный бойлер можно подключать двумя способами

напрямую

и через штатный шнур питания

то здесь гарантии вы не лишитесь.

К тому же при необходимости демонтажа аппарата со стены, при наличии вилки, вам не потребуется вызывать электрика для его отключения от питания. Вытащил вилку, снимай, переставляй, делай что хочешь.

Мощные бойлеры свыше 3,5квт, следует подключать только напрямую через автоматический выключатель, розеточное подключение здесь не допустимо.

Кабель нужно заводить так, чтобы не было пересечений с водопроводными трубами и местами будущего крепежа нагревателя.

Подготовка перед подключением устройства

На подготовительном этапе монтажа электрической водонагревательной системы нужно провести ряд несложных манипуляций.

Правильно выбрать место для монтажа бойлера. Целесообразно чтобы после установки конструкции все соединительные элементы имели прямой доступ, что позволит упростить работы в случае с ремонтом или во время планового обслуживания оборудования.
Стена, на которой будет выполняться монтаж электрического бойлера должна обладать достаточным запасом прочности, чтобы выдерживать общую массу бака, наполненного, водой

Общий вес стандартных бытовых бойлеров может составлять 100 и более килограмм.
Важно чтобы бойлер располагался в непосредственной близости от труб холодного водоснабжения. Если это, по каким-либо причинам невозможно, то придётся прокладывать дополнительные трубы для подвода воды.

Электрические бойлеры для нагрева воды оборудуются тэнами – электрическими нагревательными элементами с достаточно большой мощностью до 2 кВт. Поэтому с целью безопасности подключение устройства должно производиться непосредственно в электрический щиток с помощью мощного кабеля соответствующего сечения. При этом специалисты рекомендуют использовать медный кабель.

Для монтажа автономного электрического водонагревателя своими руками в арсенале домовладельца должен присутствовать следующий инструмент и расходные материалы:

• стандартная строительная рулетка и водяной уровень;
• дрель с функцией отбойника и комплект свёрл разного диаметра;
• набор ключей для затяжки соединительных узлов;
• тройники-фитинги, предназначенные для врезки в трубопровод;
• запорные краны, которые устанавливаются на входных частях труб, подводящих, воду к бойлеру;
• уплотнительная лента, пакля или специальная паста для герметизации мест соединений;
• соединительные шланги для отвода и забора воды;
• если холодный трубопровод расположен в отдалённости от бойлера, могут понадобиться дополнительные трубы необходимой длины.

При выборе труб важно учитывать, что не все из них способны выдерживать воздействие горячей воды. Поэтому во время их покупки важно ознакомляться с их основными характеристиками

Ошибки при подключении и эксплуатации

установка розетки непосредственно под самим бойлером

Делать этого категорически нельзя. Розетки должны быть вынесены в сторону от нагревательного прибора и размещены выше смесителей. Не забывайте о предохранительном клапане и возможных протечках.

Клапан сработает как последняя ступень защиты, если термостат отказал. Кстати термостат нужно проверять в первую очередь, когда лампочка на панели не светится, и тэны не греют. Смотрите в каком положении кнопочка на элементе, она может быть “выбита”.

частой ошибкой при подключении аппарата напрямую в розетку, является желание отключить прибор путем выдергивания вилки в тот момент, когда вода еще не нагрелась и нагреватель все еще работает

Если его мощность достигает 3,5кВт, то при таком разрыве контактов может возникнуть искрение, с образование дуги. А так как ванная это помещение с повышенной влажностью, последствия могут быть не предсказуемыми.

нельзя включать в сеть пустой бойлер без воды

ТЭН который установлен внутри, требует водяного охлаждения. Без него он попросту перегорит и выйдет из строя. Поэтому перед каждым включением проверяйте наличие воды в бойлере.

И вообще не рекомендуется держать титан без воды. Это уменьшает срок его службы. В полном баке содержится меньше кислорода, а соответственно и риск коррозии уменьшается.

Плюс магниевый анод, который тоже защищает от образования ржавчины, работает только при заполненном баке.

подключение водонагревателя только через УЗО, либо только через автомат

Эти два аппарата защиты должны дублировать друг друга. УЗО защищает от тока утечки, а простой автомат от перегрузки и коротких замыканий.

Если позволяет бюджет, то вместо этих двух защитных элементов можно установить один дифф.автомат, он заменит оба прибора.

https://youtube.com/watch?v=_77LiS7L90A

Какие существуют виды водонагревателей

Для подключения используют следующие водонагреватели:

• проточные;
• накопительные.

Бойлеры различаются принципом работы и своими размерами. Проточный водонагреватель используется в основном тогда, когда невозможно установить большой бак. Такие бойлеры имеют небольшой размер, и начинают работать только тогда, когда открывают кран, что обеспечивает моментальный нагрев воды.

Проточный водонагреватель, кроме небольшого размера, удобен и своим использованием. Он очень быстро нагревает воду до необходимой температуры, что очень удобно. Но при всех достоинствах у этого устройства есть и существенный недостаток – энергии расходуется очень много, поэтому его используют непосредственно для квартиры, а в частном доме его установка совершенно нецелесообразна, разве что для использования на кухне.

Накопительный вид экономичнее, и включается только тогда, когда необходимо подогреть воду до желаемой температуры.

Вода в этом случае наполняет емкость. Во избежание поломок применяют специальный сливной клапан, который в случае отключения водоснабжения или электричества защищает ТЭН.

Выбор кабеля и автомата

При ремонте в новых квартирах, на бойлер обычно проводят отдельную проводку непосредственно от щитка. Если же вы хотите подключить бойлер к старой общей проводке, на которой уже подключено несколько розеток, обязательно убедитесь, что она выдержит мощность бойлера.

В большинстве случаев, при мощности до 3,5квт, проводка должна быть выполнена 3-х жильным медным кабелем ВВГнГ-Ls, сечением не менее 2,5мм2.

Трехжильный кабель необходим для того, чтобы обеспечить постоянную связь с заземлением.

Автомат подключения бойлера выбирайте двухполюсный. Номинальный ток автомата 16А (достаточно при мощности бойлера до 3,5 кВт).

При нагрузке до 2кВт подойдет автоматический выключатель с номинальным током 10А.

Монтаж накопительного водонагревателя

Бойлеры накопительного типа являются более распространенным оборудованием. Это поясняется тем, что они дешевле стоят и не нуждаются в использовании мощной электропроводки.

Установка бойлера своими руками начинается с разметки места его крепления. Замеряется расстояние между элементами крепления водонагревателя. Оно переносится на стену. Сверлятся 2 отверстия (в зависимости от модели бойлера может понадобиться и 4 отверстия), в них вставляются дюбели и закручиваются крючки. Бойлер навешивается на крючки.

Подключение бойлера к системе водоснабжения осуществляется в зависимости от того, выведены элементы соединения труб с водонагревателем или нет. Если место подключения уже подготовлено, то для соединения труб с входом и выходом оборудования можно воспользоваться гибкими шлангами, которые оснащены уплотнительными прокладками из резины.

Монтаж накопительного водонагревателя предполагает использование клапана, с помощью которого снижается избыточное давление в системе. Рекомендуется воспользоваться тройником, который размещается перед запорным клапаном. С тройником соединяется кран, который предназначен для спуска воды при техническом обслуживании бойлера.

При отсутствии выводов, их нужно сделать. При наличии пластиковых труб врезка соединительных элементов делается максимум 15-20 минут. Если трубы сделаны из металла, то помимо тройников, нужна будет плашка, которая по размерам должна совпадать с диаметром трубы. В некоторых случаях потребуется и переходник соответствующего размера.

Последовательность действий следующая:

• отключается подача воды;
• в месте крепления тройника происходит обрезка труб;
• с помощью плашки нарезается резьба;
• осуществляется обмотка резьбы паклей;
• тройники (или переходники) соединяется с трубой;
• производится монтаж кранов.

Подключив холодную воду, нужно соединить выходное отверстие бойлера с краном, который будет регулировать подачу горячей воды. Подключив водопровод, открываются краны горячей и холодной воды. Ожидается, пока из крана горячей воды не выйдет весь воздух и не начнет течь вода. Сразу на наличие протечек осматриваются все соединения.

После стравливания всего воздуха бойлер подключается к электрической сети. В качестве источника может выступать как розетка, так и отдельный автомат. О нормальной подаче напряжения будет свидетельствовать датчик, который горит на бойлере. Регулировка температуры осуществляется согласно инструкции по эксплуатации оборудования.

Монтажные схемы и решения

Подключать к централизованной подаче устройство нагрева можно одним из двух способов: через группу безопасности или напрямую.

Группа безопасности состоит из набора следующих элементов:

• кран отсечной;
• клапан обратный;
• клапан предохранительный;
• расширительный сосуд.

Вариант №1. Наличие группы безопасности традиционно применяется на бойлерных установках косвенного нагрева, а также когда давление централизованной системы выше граничного параметра рабочего давления бойлера.

Классическая схема оборудования косвенного нагрева. Используются две группы безопасности: 1 – группа безопасности котла; 2 – расширительный сосуд; 3 – группа безопасности бойлерной ёмкости; 6 – циркуляционный насос отопления; 7 – циркуляционный насос бойлера (+)

Вариант №2. Подключение напрямую обычно применимо к оборудованию малой ёмкости, с проточным принципом действия. Прямое соединение допускается также в условиях меньших и стабильных давлений централизованного водопровода. Монтажная схема в любом случае подразумевает установку запорных кранов.

Для того чтобы можно было проводить консервацию и ремонт водонагревательного оборудования, оно оснащается запорной арматурой на входе и выходе из системы (+)
