Как обжать кабель RJ-45 своими руками с инструментом и без

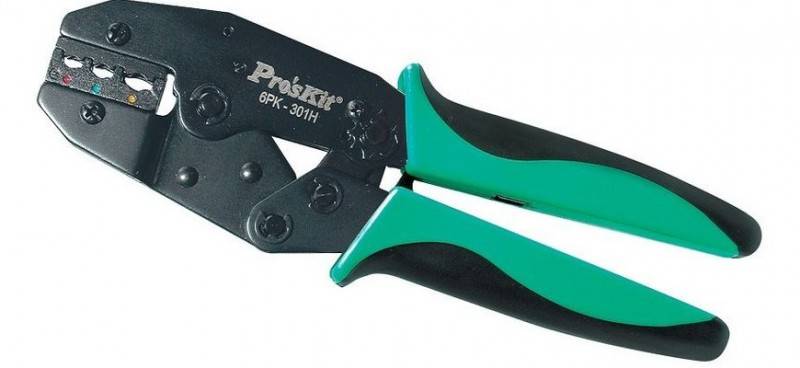

Как правильно работать обжимными клещами

Самостоятельное овладение опрессовочными клещами первоначально может сопровождаться созданием некачественного соединения гильзы или наконечника с проводом. Нередко бывает, что с виду надёжно выполненный обжим скрывает плохой контакт. Это может происходить по двум причинам.

Если не выдерживается форма клемм

Несовпадение размера наконечника или гильзы с проёмом между губками матриц может вызвать перекос сдавливаемого элемента. Прежде, чем приступить к обжимке, следует примерить наконечник к проёму в клещах

Также важно плотное вхождение оголённого конца провода в отверстия хвостовика или гильзы

Пучок проводков или одиночная жила должна входить в соединительный элемент с лёгкой натяжкой. Если возникают какие-либо сомнения в надёжности крепления, стоит потренироваться на отдельных отрезках кабеля. После обжима усилием рук нужно проверить прочность соединения. При малейшем люфте обжим следует забраковать и возобновить опрессовку с другим концевиком.

Чрезмерный зажим может повредить жилы внутри гильзы. В сопроводительной документации клещей для обжима обычно указывают размеры поперечного сечения наконечников непосредственно для каждого проёма клещей. Следует избегать применения разъёмов из мягких металлических сплавов. Со временем наконечник может потерять прочность, и контакт станет ненадёжным.

Скручивание многожильных проводов перед обжимом

Ошибка может совершиться по привычке скручивания жил, которую производят перед изолированием или пайкой ручных соединений. Так делать категорически нельзя.

Проверить пагубность скрутки можно простым способом. Стоит сжать плоскогубцами скрутку многожильных кабелей, чтобы убедиться в деформации и повреждении целостности проводков.

Если при снятии изоляции с монтажного участка кабеля обнаруживаются скрученные жилы, то их надо распрямить. Только после этого жилы вставляют в проём наконечника или гильзы.

Возможные схемы

Существует 2 главные схемы, применяемые для обжима интернет проводов. Для выбора подходящего варианта нужно разобраться, какие устройства будет соединять кабель.

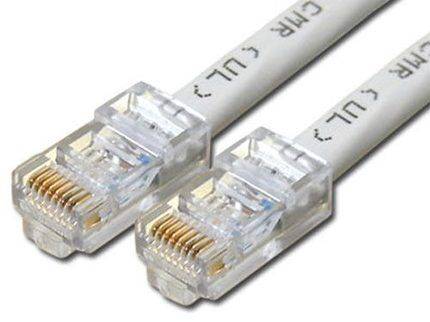

Старый моток со сломанными коннекторами, который мы будем использовать для экспериментов

Прямое подключение

Этот тип необходим для соединения следующих приборов и устройств:

• Персональный компьютер – роутер.
• ПК – коммунатор;
• Маршрутизатор – коммунатор;
• Роутер – телевизор SMART TV.

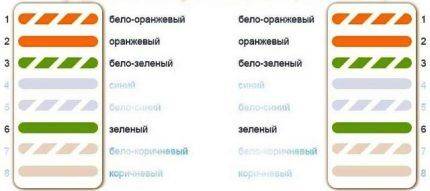

Главное отличие прямой распиновки заключается в одинаковом расположении проводов двух устройств при соединении с коннектором каждого. При прямом подключении жилы располагаются в следующем порядке:

1. Бело-оранжевый.
2. Оранжевый.
3. Бело-зелёный.
4. Синий.
5. Бело-синий.
6. Зелёный.
7. Бело-коричневый.
8. Коричневый.

Нельзя менять цвета местами на разных концах, в противном случае сигнала не будет. Иногда можно использовать не 8, а 4 провода. Так, для передачи данных со скоростью до 100 мегабит, задействованы только 1,2,3 и 6 номера. Поэтому для экономии можете купить «кабели с двумя витыми парами», если планируете подключение низкоскоростных устройств. Для соединения используются те же коннекторы RJ 45.

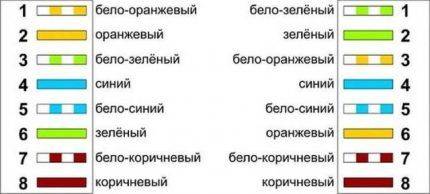

Перекрестное подключение

Этот вид используется для соединения двух устройств с одинаковым принципом работы: ПК-ПК, маршрутизатор – маршрутизатор. Отличие от первого типа подключения заключается в том, что в первом коннекторе используются такие же провода, как и при прямом соединении. В перекрестном же меняются местами две пары: оранжевый – оранжево-белый, зеленый – бело-зелёный. Остальные позиции не меняются.

Кроссоверный режим применяется при подключении двух компьютеров друг к другу

Такая усложнённая схема всё реже используется. Дело в том, что большинство новых устройств оснащено интерфейсом Auto MDI-X, который автоматически распознает тип подключения и подстраивает оптимальный режим работы. Это означает, что вам будет достаточно соединить провод по прямой схеме.

Обжим одинарного наконечника

Как правильно обжимать наконечники для проводов

Делая первый раз опрессовку, желательно потренироваться на ненужном куске кабеля. Лучше испортить один наконечник для тренировки, чем потом менять весь подключаемый провод. После отрезания бракованной втулки он может не доставать до контакта электрооборудования.

Чтобы обжим получился качественным, необходимо соблюдать ряд правил:

• вставляя внутрь матрицы втулку, надо удерживать кабель, чтобы его жилы не вышли из посадочного гнезда;
• проверив соответствие цветной разметки на инструменте и наконечнике, начинают сжимать клещи до срабатывания храпового механизма. Во время опрессовки он блокирует инструмент от разжима, и если получился брак, храповик надо разблокировать. Наконечник извлекают из матрицы, отрезают и повторяют процесс заново;
• используя инструмент без храповика, фиксацию жил контролируют легким потягиванием руки. Хорошо обжатые жилы не должны двигаться в гнезде;
• существует инструмент с двухконтурным обжимом. Он сдавливает металлическую часть втулки и сам изолятор. Матрица таких клещей имеет два гнезда разного размера. Так вот, перед началом обжима надо проследить, чтобы манжет и металлическая часть легли в соответствующие гнезда.

По окончании обжима необходимо проверить прочность соединения, натянув слегка руками два элемента.

Применение нестандартных способов прессовки

Учитывая, что приобретение специального инструмента (того же кримпера) требует денег, некоторые умельцы практикуют нестандартный метод обжима проводов. Используют обычную отвертку электрика с плоским жалом подходящей ширины и толщины.

Такой отверткой делают прессовку контактных стержней, последовательно по одному вдавливая внутрь тела вилки.

Способ с отверткой, нужно заметить «варварский», но работает. Правда, не всегда получается хорошее качество прессовки, в результате чего отмечается нестабильность работы сетевого кабеля

Если требуется выполнить наращивание витой пары, работы производятся в порядке, детально описанном в следующей статье. Рекомендуем ознакомиться с полезным информативным материалом.

Инструменты

Чтобы обжать интернет-кабель в домашних условиях, нужны не только провод и коннекторы, но и специфический инструмент.

Кабель

От правильного выбора кабеля зависит стабильность передачи сигнала. Нужно подбирать витую пару категории CAT 5E и выше, желательно – с четырьмя парами. Более долговечным и надежным будет провод в несгораемой оплетке. Плоский или круглый, значения не имеет.

Нужно учесть, где будет расположен провод. Если он не убирается в кабель-каналы и просто протянут по помещению – подойдет тип UTP, иначе нужно рассмотреть более дорогие типы провода с общим экраном или защитой пар.

Если нужно соединить кабелем два ПК или роутер и ПК, то выбирается многожильный провод, но для удобства обжима лучше использовать одножильный. Для розеток – с одной жилой.

Коннектор

Кроме провода, нужно подготовить коммутирующий элемент, он же коннектор или Ethernet-вилка. Часто обозначается как RJ-45.

Многие коннекторы имеют похожее устройство. Их корпус выполнен из прозрачного пластика для визуального контроля за процессом обжима. Сверху есть защелка, позволяющая зафиксировать штекер после установки в порт. Сзади разъем для ввода кабеля, чуть выше, на корпусе – фиксирующая планка, обеспечивающая надежное соединение.

Внутри коннектор состоит из восьми каналов, по диаметру жил. Они идут до торцевой стенки штекера, где находятся 8 раздельных контактов. Изначально они подняты вверх и не препятствуют вводу кабеля через каналы до соприкосновения с торцевой стенкой. На каждом снизу заостренные выступы.

При обжиме контакты опускаются вниз, прокалывают изоляцию и устанавливают соединение с жилами. Они утапливаются вровень с поверхностью разъема и образуют контактные площадки для подключения к порту роутера, ПК или иного устройства.

Некоторые коннекторы имеют вспомогательные вставки, облегчающие правильное заведение жил на свои позиции под контакты.

Инструмент для обжимки

Для обжима витой пары применяется инструмент:

• Кримпер. Это клещи для опрессовки. Чтобы обжать коннектор, в них помещают край проводов, затем устанавливают разъем в гнездо на инструменте и сжимают рукоятки до щелчка. Клещи нужны большие (легкие клещи быстро ломаются), но удобные и нетяжелые, чтобы не уставала рука. Половинки кримпера должны быть ровные по отношению друг к другу, иначе штекер сломается в процессе обжима провода.
• Стриппер. Инструмент для обрезания кабеля, снятия изоляции или иных действий с нею. Гораздо удобнее, чем простой канцелярский нож.
• Тестер или мультиметр для диагностики обжима.

Для обжима необязательно использовать профессиональный инструмент, особенно если прокладка провода будет выполнена разово. Но с ним выполнить задачу будет легче, а результат будет выше.

Порядок работ с кримпером

Кримпером обжать интернет кабель намного легче. В этом случае основная проблема не перепутать порядок подключения пар проводов. Цветовых схем подключения существует очень много, потому перечисление и разбор каждой займет очень много времени, представлю основной стандарт “T568A” (порядка 80% подключений будет производиться по этому стандарту).

1. Вставляем расправленный и зачищенный провод в коннектор.
2. “Вилку” вводим в подходящий разъем “Обжимника”.
3. Придавить нажимной механизм до характерного звука и обжать провод (ножи коннектора правильно обжимают 8 жил витых проводов).
4. Достать из “Клещей” готовый к эксплуатации кабель.

Инструкция по обжиму витой пары с отверткой

В критической ситуации обжать интернет кабель можно и при помощи подручных инструментов (хочу предупредить сразу, все это делается на свой страх и риск). Для того чтобы это сделать нам понадобится.

• Нож. Для зачистки проводов потребуется что-нибудь острое, это необязательно должен быть специализированный, подойдет канцелярский или обычный хорошо заточенный кухонный нож.
• Бокорезы. Для выравнивнивания проводов в витопарном кабеле не обязательно нужны именно бокорезы, могут подойти и обычные домашние ножницы или плоскогубцы с кусачками.
• Отвертка. Собственно с помощью которой мы и будем обжимать коннектор.
• Кабель витой пары (с запасом), коннекторы RJ (советую тоже взять с запасом ввиду того, что не обязательно получится обжать кабель таким варварским способом).

Инструмент подготовлен, приступаем к делу.

1. Ножом аккуратно зачищаем изоляцию. При повреждении провода под изоляцией следует отделить срез и начать зачищать снова.
2. Выравниваем жилы кабеля и обрезаем их кусачками. Срез должен быть очень ровный, неровности в жилах могут отразится на работоспособности провода в общем (жила может не достать до ножа, или достать не полностью, отчего пострадает скорость передачи информации).
3. Вставляем ровно обрезанный провод в “RJ”, проверяем что бы провода зашли ровно и по схеме, прижимаем отверткой ножи (не стесняйтесь с силой нажатия, отверткой довольно тяжело это сделать).
4. Заканчиваем защелкиванием держателя кабеля, прижимаем до характерного щелчка.

Пошаговая инструкция, как обжать витую пару с помощью инструмента «клещи»

Для того, чтобы восстановить работоспособность кабеля на 8 или 4 жилы, необходимо кое-что приобрести в магазине:

• Во-первых, это набор коннекторов. Их обычно продают россыпью в пакете от 10-20 штук, так что хватит про запас. Стоит недорого, так что не разоритесь
• Во-вторых, необходимо иметь специальные обжимные клещи. Многие пытаются обжать провода без инструмента. Однако, качественно это сделать не получится, да и времени потратите намного больше. Цена их не такая низкая, как у коннекторов, но оно того стоит. Сэкономите время и нервы.

1. Прежде чем обжать витую пару, надо откусить и сохранить старый коннектор — он будет примером нам в дальнейшем.
2. Далее аккуратно, не повредив «витые пары», очистить конец нового кабеля от изоляции. Для этого можно использовать специальный двойной нож на приобретенных клещах или просто вскрыть и очистить изоляцию перочинным ножиком
3. Перед вами окажутся 4 витые пары из 8 цветных жил проводков. Необходимо их отсоединить друг от друга и ровно обкусить, чтобы все они были одной длины. Для этого можно использовать кусачки, которые встроены в инструмент
4. После этого распрямляем все жилы из сетевого кабеля и складываем их в нужной последовательности соответственно схеме — главное не перепутать цвета проводов витых пар.
5. Далее самое ответственное — берем в левую руку коннектор защелкой вниз, в правую — сетевой кабель. И аккуратно вставляем в пазы проводки — главное, чтобы не нарушилась их последовательность, иначе ничего не будет работать. При этом общая внешняя оплетка должна войти внутрь коннектора для надежной фиксации и предотвращения повреждения мелких проводков
6. Вставляем до упора, после чего берем обжимные клещи, вставляем коннектор в соответствующий «разъем» — их бывает несколько для разных типов кабелей.
7. Теперь осталось только обжать витую пару — плотно зажимаем клещи до упора, чтобы проводки на коннекторе прорезали изоляцию и соприкоснулись с проводами из кабеля

Если все было сделано правильно, то при подключении патч-корда к компьютеру у вас должен заработать интернет. Как видите, ничего сложного в том, чтобы обжать сетевой кабель нет!

Фиксация коннектора на изоляции

После того, как обожмете все контакты, аккуратно воткните отвертку в фиксатор, чтобы надежно закрепить коннектор на кабеле. Со вторым концом кабеля поступаем точно также. После работы можно заметить, что контакты немного повреждены отверткой, кримпер такого эффекта не дает.

Теперь возьмите кабель, установите его в сеть и проверьте его работоспособность. Если результат отрицательный, то не спешите грешить на свою работу, возможно проблема в чем-то другом, проверьте все составные части сети:

1. Если у вас есть заведомо рабочий кабель, то замените им только что сделанный и проверьте, не появится ли сигнал. Если такого кабеля нет, то попробуйте подключить другое устройство – так вы сможете узнать, есть ли причина неисправности в компьютере.
2. Перепроверьте последовательность проводов в коннекторах, возможно что-то вы не заметили или просто перепутали.
3. Если таковая оплошность обнаружилась, исправить ситуацию можно только откусыванием конца провода и установкой нового коннектора.
4. Попробуйте дожать контакты – возможно, они плохо вошли в жилу.
5. Проверьте также настройки маршрутизатора и сети на компьютере – это тоже весьма распространенная проблема.

Правила обжима 8 и 4 жильной пары

Рекомендую использовать кримпер, который оснащён лезвиями с внешней и внутренней стороны для разреза и снятия оплетки. Последовательность действий при работе с инструментом:

1. Посмотрите на конец кабеля. Если он разлохмачен, то аккуратно обрежьте часть. Также отрежьте использованный коннектор при его наличии. Лохмотья подведите к инструменту перпендикулярно лезвию ножа. При небольшом усилии получается ровная линия цветных проводов.
2. Если хотите установить защитный колпак, то его нужно надеть сразу после обрезания лишней части.
3. Затем зачистите конец провода, аккуратно сняв верхнюю оплетку. Это также можно сделать кримпером – провод вставьте в паз, имеющий форму полуокружности, напротив которой расположен острый нож. Аккуратным движением обрежьте участок кабеля длиной 30 мм, не задев пары витых.

   Для получения ровного обрезанного участка, вставьте провод в паз, небольшим усилием сомкните ручки кримпера, а затем вращайте инструмент вокруг оси кабеля. В результате, ненужная часть легко снимется.

4. Производители могут добавить капроновую нить или металлические сердечники. Нить можно как обрезать, так и просто отвести её в сторону. Металлическую струну обязательно обрежьте на одном уровне с витыми парами.

5. Аккуратно расплетите провода и выровняйте их форму так, чтобы получился своего рода цветочек.
6. Чтобы не ошибиться при обжатии, распечатайте (или сохраните на телефоне) цветовую схему расположения пар в приспособлении с контактами (в зависимости от типа подключений).
7. Начните расправлять и выравнивать пары в той последовательности, которая имеется на цветовой схеме. Для проверки можно использовать старый, обрезанный коннектор. Следите за тем, чтобы провода не перекручивались между собой.

8. После уплотнения, пары дополнительно выровняйте по одной линии.

9. Получившиеся провода укоротите. Сделать это нужно аккуратно, чтобы пары плотно вошли и коснулись стенки коннектора, а сама оплетка заходила на 8-10мм. С приходом опыта вы сможете сделать обрез на глаз. Для точного укорочения используйте коннектор, приложив его к кабелю. Для RJ45 подойдёт длина проводов, равная 15 мм.

10. Используйте для обрезания нижнюю часть лезвий кримпера, расположив кабель перпендикулярно плоскости ножей. В этом случае концы пар будут находиться на одном уровне.

11. После обреза, не отпуская сложенные провода, аккуратно заведите их в отверстия коннектора. При обжатии 4 жильной пары будут присутствовать пробелы между соседними проводами. Коннектор нужно взять так, чтобы контактная группа располагалась выше, чем защёлка.

12. Внутреннее строение коннектора таково, что провода не будут расходиться или топорщиться в разные стороны. Не прилагайте чрезмерных усилий при проталкивании внутрь. Иначе они могут погнуться и всю работу нужно будет делать повторно.

13. С середины коннектора начинаются пазы для каждого провода. Проследите, чтобы они встали на свои места. После вхождения в свою секцию провод не погнётся и не разлохматится.

14. Для проверки всех соединений посмотрите на переднюю прозрачную стенку коннектора. При правильной установке, провод каждого цвета должен прилегать к торцу. Поначалу не обращаешь на это внимания, и гадаешь из-за чего же отсутствует контакт между устройствами.

15. Поместите коннектор в специальное отверстие в кримпере.

16. Плавно и сильно нажмите на ручки инструмента.

17. Зубья воздействуют на контакты, которые проколют изоляцию и войдут в свою пару.

18. Повторите процедуру с обратной стороны кабеля.

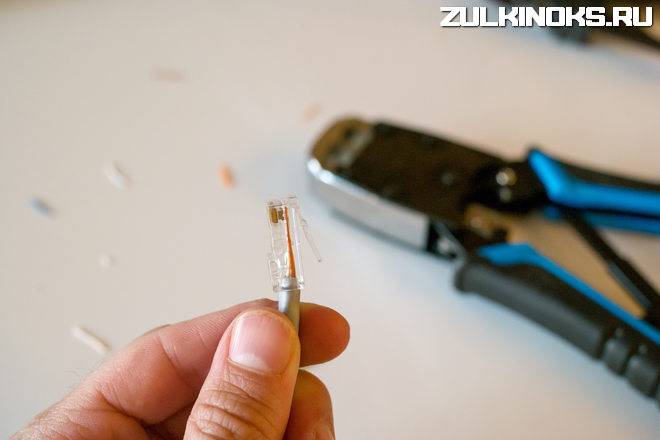

Контакты вошли в провод — это видно сбоку

С помощью такого инструмента, как кримпер, заменяющий нож, щипцы и пассатижи, вы сможете выполнить обжим витой пары за 5-10 минут.

Особенности обжима проводника из 8 и 4 жил

Прежде чем рассматривать технологию обжима медных проводников, составляющих внутреннее содержимое сетевого кабеля, логично ознакомиться с вариантами схем подключения наконечников.

Схемы обжимки наконечников сетевого кабеля

Наконечник – пластмассовая вилка стандартного исполнения соединителя серии 8P8C. Такой соединитель (вилка + розетка) нередко классифицируется «знатоками» компьютерных сетей, как разъем RJ45.

Однако подобная классификация является некорректной. Но это так – для общей информации.

Внешний вид наконечников (восьмерок) сетевого кабеля, контакты которых подлежат процедуре обжима, когда используются впервые. Однажды обжатые наконечники не применяются для вторичного применения

Как видно из обозначения серии (8P8C), пластмассовая вилка и розетка тоже являются 8-контактными. Эти восемь контактов могут соединяться в разном схематичном виде, в зависимости от типа кабельного соединения.

Собственно, существуют два стандарта разводки проводников вилки Т568А и Т568В и два варианта их обжима:

1. Прямой.
2. Перекрестный.

Для удобства распиновки кабеля витой пары и последующего обжима каждая жила маркирована определённым цветом. Причем жилы одной пары близки по расцветке. Например, классическая расцветка первой пары для стандарта Т568А под прямую обжимку первой витой пары: 1 – зелено-белый; 2 – зеленый.

Стандарт расцветки жил сетевого восьмижильного кабеля: верхний рисунок – стандарт Т568А; нижний рисунок – стандарт Т568B. Как видно из картинок, различие в стандартах отмечается по цветовому обозначению некоторых парных жил. 1 и 8 – номера жил

Прямая и перекрестная конфигурация

Чем различается прямая и перекрестная схемы обжима медных жил проводников, должно быть очевидным. Прямая конфигурация предусматривает схемное решение, когда по двум противоположным концам сетевого кабеля номера жил (расцветка) совпадают.

Перекрестная конфигурация, соответственно, предусматривает схемное решение, когда на противоположных концах сетевого кабеля отмечается несколько изменённая схема соответствия проводников по номерам (расцветке) относительно друг друга. В частности, меняются местами 1,2,3 и 6 проводники.

Конфигурация перекрестного обжима для применения в условиях скорости передачи 100 Мбит/с: 1 – бело-оранжевый / бело-зеленый; 2 – оранжевый / зеленый; 3 – бело-зеленый / бело-оранжевый; 4 – зеленый / оранжевый

Обе схемы обжима предусматривают расположение проводников на противоположных концевых вилках с учётом соответствия нумерации, когда первый провод располагается напротив восьмого и наоборот – восьмой провод располагается  напротив первого.

Кроме этих двух схем существует ещё одна, именуемая «консольной». В этом случае проводники по концевым вилкам располагаются в порядке обратно перевернутом.

То есть, первый проводник одной вилки соответствует первому проводнику другой вилки и, соответственно, восьмой провод на одном конце соответствует восьмому проводу на противоположном конце.

Консольная схема обжима медных жил сетевого кабеля. Отличается тем, что концевые вилки располагаются относительно одна другой обратно перевернутым положением, когда провод 1 = 1; провод 8 = 8

Предназначение той или иной схемы

Конкретное применение рассмотренных схем обжима витой пары определяется вариантами подключения компьютерного оборудования. Как правило, прямая конфигурация используется под соединение сетевой карты и коммутатора (концентратора).

Перекрестная конфигурация обычно применяется, когда существует необходимость соединить между собой две сетевых платы персональных компьютеров. Эта же схема применялась для коммуникаций устаревших моделей коммуникаторов (концентраторов).

Стоит отметить важную деталь: на современном этапе развития цифровой техники перекрестная конфигурация практически утратила свою значимость. Связано это с разработкой и внедрением технологии автоматического определения сигнальных цепей сетевых терминалов.

Конфигурация кабеля с обжимом «консольного» назначения традиционно используется для служебных целей. Например, через такую схему выполняется настройка коммуникатора (маршрутизатора) посредством персонального компьютера

Что нужно знать

Патч-корд можно сделать самому. Для этого нужны 2 разъема RJ-45 (8P8C), отрезок компьютерного шнура, а также средство для его обработки и обжима («кримпер»).

Но при распиновке «витой пары» важно правильно скомпоновать жилы патч-корда и хорошо обжать, т.к. при нарушении расположения проводов или плохом контакте скорость интернет-соединения снизится или кабель не будет функционировать

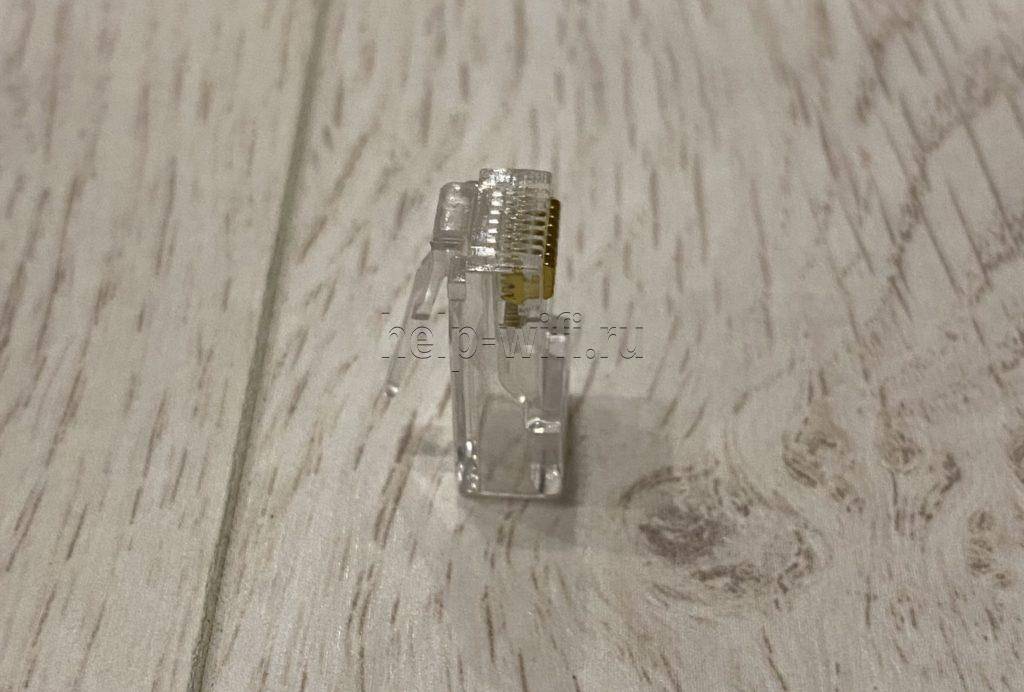

Строение коннектора

Грамотное обозначение RJ-45 – коннектор 8P8C. У него 8 контактов, для каждой жилы.

Соединители делятся по категориям так же, как и шнуры. Их выбирают одной марки.

Контакты качественных разъемов покрывают золотом.

Необходимые инструменты

Для обжима RJ-45 понадобятся следующие инструменты:

1. Кримпер. Это средство предназначено для обжимки проводов.
2. Нож. Может понадобиться для очистки шнура от изоляции.
3. Мультиметр. Он проверяет качество соединения: наличие контакта, правильность распиновки.
4. Отвертка. Ею дорабатывают соединение в тех местах, где между коннектором и проводом создан плохой контакт.

Кримпер — средство для обжимки проводов.

Подготовка кабеля и коннектора

Перед подключением «витой пары» потребуется подготовить кабель нужной длины и разъемы.

Для подсоединения компьютера, расположенного недалеко от розетки в сетях со скоростью до 1000 Мбит/с, будет достаточно короткого патч-корда категории 5е длиной 0,5-1,5 м.

Чтобы соединить ПК с далеко расположенным накопителем в сетях с такой же скоростью, потребуется патч-корд соответствующей длины.

Для работы в 10GBASE-T будет предпочтительнее использовать патч-корды категории 6.

Для распиновки потребуется очистить концы шнура от ПВХ-оболочки. Лучше не пользоваться ножом или другими инструментами для полной обрезки изоляции, т. к. очень часто повреждается и сам проводник. Внутри под ПВХ-оплеткой есть прочная нить, потянув за которую, можно разорвать изоляцию. Нужно удалить 2-3 см, а затем отрезать лишнее.

Как обжать телефонный кабель — 2 и 4 жилы

Всё это можно сделать и без помощи других, главное раздобыть подходящий инструмент и приобрести провод подходящего метража. Но очень часто всё встаёт на моменте, когда необходимо обжать телефонный кабель в коннектор RJ-11. Об этой процедуре мы на данный момент и побеседуем.

Что нам понадобится?

Во-1-х, сам телефонный кабель 2-х или 4-х жильный. Лично я не люблю телефонный кабель ШТЛП (он же CLT) из-за того, что жила там не одна и если необходимо сделать скрутку, то с ним время от времени эх как намучаешься. Поэтому, в своей практике стараюсь использовать кабель для сигнализации КСПВ-2 или КСПВ-4. С его обжимкой заморочек тоже не возникает. Во-2-х, нам понадобится зачистной инструмент в виде канцелярского или строительного ножа. В-3-х ; обжимной инструмент. Кстати, на многих из их, как на моей например, есть и особенный нож для разделки кабеля. Ну и коннекторы RJ-11, само-собой, в которые мы и будем обжимать телефонный кабель для Интернета или проводного телефона.

Последовательность действий:

Зачищаем конец телефонного провода от внешней оплётки, примерно на пол-сантиметра:

Зачищать сами жилы не надо ; их прорежут лезвия коннектора. Раскладка кабеля проста. В обычной телефонии употребляются всего 2 жилы. В разъёме ; это два средних контакта:

С четырёхжильным проводом ситуация малость сложнее. Тут дело в том, что за рубежом, из-за большущего распространения мини-атс и факсов, очень часто употребляется кросс-оверный вариант раскладки ; другими словами провода в парах меняются местами (см. схему справа):

У нас же, в Рф, употребляется ровненькая раскладка, как на схеме слева. Поэтому, кабели, которые приходят к нам из-за границы часто приходится переобжимать. После того, как разделали и подготовили кабель ; необходимо воткнуть жилы до упора в коннектор:

С лицевой стороны разъёма смотрите, чтобы жилы дошли до конца каналов:

На данный момент аккуратно вставляем коннектор в обжимной инструмент и зажимаем его:

Вынимаем обжатый телефонный провод из обжимки и смотрим чтобы ножи в коннекторе вошли до конца. При необходимости можно его зажать ещё раз. На данный момент Вы осознаете каким образом можно обжать телефонный кабель для интернета или телефона своими руками,

Обзор схем для обжима

Правильную работу провода обеспечивает определенное расположение жил в коннекторе. Существует две основные схемы распиновки для 8-жильного кабеля и еще одна – для 4-жильного, которым уже почти никто не пользуется.

Если коммутационное устройство – роутер или свитч – нужно соединить с ПК, ноутбуком, моноблоком, то требуется прямая распиновка. При коммутации напрямую двух компьютеров – перекрестная (kross-over).

Обе схемы имеют цифровое обозначение:

• прямая – 568В;
• кросс-овер – 568А.

Лучше выучить расположение проводов в обоих случаях, так как для домашнего применения для создания внутренней сети могут пригодиться обе схемы.

Прямая схема. Провода в процессе обжима обоих коннекторов располагаются одинаково, как будто в зеркальном отражении. Важен и порядок проводников, и их цветовое соотношение

Менять местами провода нельзя. Если после бело-оранжевого следует оранжевый, то ни синий, ни зеленый, никакой другой подключать не следует – кабель не будет работать.

Но есть один момент – оранжевые и зеленые провода взаимозаменяемы, то есть под №1 может находиться бело-зеленый, затем зеленый и так далее.

Перекрестная схема. Более сложная и требует заучивания, так как проводники подключаются не просто в обратном, а в особом порядке, а положение некоторых остается «прямым»

Если вдруг вместо популярного 8-жильного кабеля приходится обжимать 4-жильный, применяемый только для подключения периферийных приборов, то потребуется совершенно другая схема.

При использовании тех же самых коннекторов порядок подключения проводников меняется.

Прямая схема распиновки для 4-жильного кабеля. Особенность подключения состоит в том, что некоторые дорожки остаются свободными. Активными являются контакты 1-3 и 6, работают только оранжевые и зеленые проводники

Номера контактов выбиты на коннекторе, их обязательно следует учитывать при монтаже проводов. Для того, чтобы не напутать с порядком расположения, достаточно найти цифру 1 или 8.

Более подробно об обжиме витой пары на 8 или 4 жилы читайте далее.
