Обслуживание, сборка и как нагреть воду в каркасном бассейне

Электронагреватели

Система электронагрева отлично подойдет для бассейна небольшого размера. Это не говорит о том, что такой нагреватель не способен нагреть воду в большом бассейне, просто экономически это будет невыгодно из-за большого расхода электроэнергии. Кроме того, мощные нагреватели выпускаются для работы под напряжением 380 вольт, а в большинстве домов такое оборудование подключить нет возможности.

Для того чтобы определиться, стоит ли связываться с устройством, работающим от электричества, нужно рассмотреть его преимущества и недостатки. Начнем с достоинств:

• Весь процесс обогрева можно полностью автоматизировать.
• В бассейн сразу начинает поступать горячая вода.
• Оборудование компактное.
• Простое управление.
• Невысокая стоимость оборудования.

Недостатки тоже имеются:

• Нужно учитывать возможности электросети.
• Большое потребление электроэнергии.
• Срок эксплуатации нагревателя находится в прямой зависимости от качества проходящей через него воды.

Что касается установки нагревателя, то эту работу можно выполнить самостоятельно, чего не скажешь о монтаже электропроводки, термостатов и других систем автоматизации (это не касается профессиональных электриков).

Так как большую часть работ не получится выполнить самостоятельно, то при выполнении работ самостоятельно, вряд ли получится существенно снизить затраты. Кроме того, из-за неправильной настройки нагревательное оборудование может быстро выйти из строя. В таком случае себестоимость всей системы существенно возрастет.

И еще пара «народных» способов

«Улитка из шланга»

Известно, что подогреть воду можно, увеличив ее поверхность. Для этого один край длинного шланга (лучше черного цвета) подсоединяют к отверстию в бассейне, а другой – к фильтр-насосу. Желательно закрепить шланг хомутами, во избежание протечек. Затем выложить его на солнце (удобней всего укладывать кругами, форма напоминает улитку). Вода, проходя по шлангу, нагреется быстрее.

Всю информацию про очистку воды в бассейне на даче найдете здесь.

Кипятильник от электричества

Используют для подогрева воды и мощный кипятильник. Это очень опасно!

Удар электрическим током может быть смертельным!

Кроме этого, есть опасность повредить пластиковые или пленочные резервуары. Среди минусов – и высокие затраты электроэнергии. Если все же решили рискнуть, то соблюдайте правила безопасности:

1. Кипятильник опускать в воду выключенным!
2. Он не должен прикасаться к стенкам бассейна!
3. Когда кипятильник включен, воды не касаться!

Модели и цены

В продаже есть масса моделей надувных бассейнов с функцией подогрева воды. Их выпускают практически все производители, так как спрос на продукцию повышенной комфортности заметно выше, чем на обычные чаши.

С нагревательным устройством

Надувные бассейны с подогревом оснащены нагревательными устройствами, встроенными в систему циркуляции. Как правило, их помещают после фильтров и циркуляционных насосов, чтобы избежать потерь тепловой энергии при прохождении элементов оборудования.

Есть сравнительно небольшие и более крупные надувные чаши с подогревом. Принцип работы нагревателей ничем не отличается, разница лишь в мощности и стоимости моделей.

Небольшие

Среди небольших надувных бассейнов с подогревом можно выделить следующие модели:

Summer Escapes P21-0515

Детский бассейн, укомплектованный:

• хлоргенератором,
• нагревателем,
• картриджным фильтром и водяным насосом.

Чаша круглой формы, диаметром 152 см. Глубина — 38 см, что оптимально для купания детей до 7 лет. Стоимость — 8400 руб.

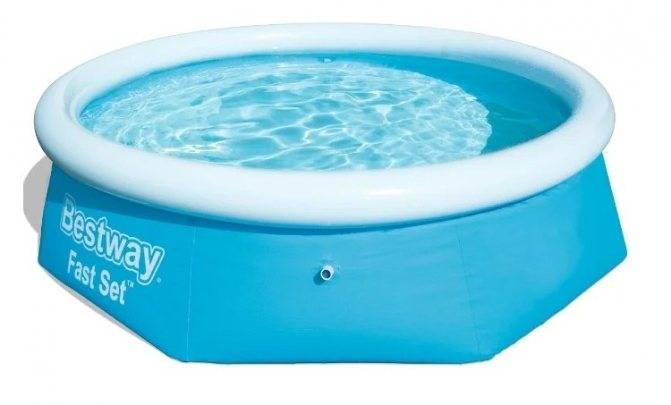

Bestway Fast Set Pools

Чаша круглой формы, диаметром 2,44 м и глубиной 0,66 м. В комплект поставки входят фильтр-насос и ремонтный комплект, нагреватель приобретается отдельно. Цена бассейна — 4200 руб.

Intex Soft Side 58431

Чаша круглой формы с двумя надувными кольцами в верхней и нижней части бортиков. Диаметр 1,88 м глубиной 0,46 м. Комплектуется:

• системой фильтрации с водяным насосом,
• нагревателем,
• лестницей и тентом.

Цена комплекта — 1500 руб.

Большие

Большие чаши рассчитаны на одновременное купание нескольких человек. Объем воды в них значительно больше, чем у небольших надувных бассейнов, поэтому использование систем подогрева становится необходимостью. Без них пользоваться бассейном станет практически невозможно. Популярные модели:

Intex Easy Set 28176/54920

Круглая чаша диаметром 4,59 м и глубиной 1,22 м. Вмещает 20 м3 воды, что требует обязательного использования системы подогрева.

Она входит в комплект поставки, вместе с:

• системой циркуляции,
• фильтром,
• тентом,
• лестницей и подстилкой.

Цена — 26 тыс. руб.

Bestway Fast Set 57212 / 57291

Диаметр круглой чаши — 5,49 м. Глубина — 122 м. Комплектуется полным набором оборудования, аксессуарами и защитными элементами (тент, подстилка). Цена — 48000 руб.

Jilong GIANT

Чаша прямоугольной формы размером 305 см в длину и 183 в ширину. Глубина бассейна 50 см, что подходит для совместного семейного отдыха с детьми.

Комплектуется всеми необходимыми системами (фильтрация, нагрев, очистка) и аксессуарами (тент, сетка, подложка). Цена чаши — 2200 руб.

С гидромассажем

Эта категория надувных бассейнов состоит из самых дорогих моделей, укомплектованных:

• системами пузырькового массажа,
• элементами управления,
• устройствами для программирования и обслуживания комплекса.

Такие бассейны предназначены только для принятия водных процедур и гидромассажа. Использовать их как обычные надувные чаши нельзя, поскольку специфика конструкции требует соблюдения определенных правил эксплуатации.

Наиболее популярные модели надувных бассейнов с подогревом и гидромассажем:

Intex PureSpa Bubble Therapy 28404

Чаша диаметром 145 см (наружный диаметр — 196 см) и глубиной 71 см. Подогрев воды происходит со скоростью 1,5-2,5° в час, максимум – 40°.

Комплектуется системой PureSpa, составленной из 120 форсунок для подачи пузырьков теплого воздуха. Цена бассейна — 60,5 тыс. руб.

Bestway Lay-Z-SPA Miami AirJet 54123

Круглая чаша с наружным диаметром 180 см. Внутренний (рабочий) диаметр — 132 см. Глубина чаши — 66 см. Оснащена 81 форсункой для пузырькового гидромассажа.

Электронное управление с выносным блоком позволяет регулировать интенсивность массажа, температуру воды и другие параметры работы. Цена — 44000 руб.

Bestway Hawaii Airjet

Это модель квадратной формы, что встречается редко. Размеры — 1,8×1,8 м, глубина — 71 см. Оснащен полным набором циркуляционного оборудования, мягким надувным днищем, аксессуарами. Цена бассейна — 51000 руб.

Как сделать своими руками?

Котел на дровах имеет простую, даже примитивную конструкцию, которую несложно повторить самостоятельно. Для этого требуется приобрести специальные материалы и иметь навыки работы со сварочным аппаратом.

Основные элементы твердотопливного котла – спираль и топка. Если говорить об устройстве, сделанном своими руками, это может быть и просто змеевик, внутри которого разжигается костер. Однако наличие корпуса позволяет быстрее нагревать воду, поэтому желательно сделать и его тоже.

Необходимые материалы:

• толстая сталь в листах;
• трубка из нержавеющей стали;
• термостойкая эмаль;
• хомуты для соединений;
• металлические петли;
• саморезы;
• термостойкий герметик;
• шланг (лучше, если он будет армированным).

Оборудование и инструменты:

• болгарка + зачистной и отрезной диск;
• сварочный аппарат + расходники;
• воздушный компрессор;
• 2 циркуляционных насоса;
• гибочный станок для труб;
• отвертка и плоскогубцы;
• молоток.

Процесс изготовления:

1. Из листовой стали вырезаются стенки для квадратного или цилиндрического каркаса. Отдельно вырезаются детали для двери и зольного ящика.

2. Детали соединяются между собой при помощи сварки. Отдельно изготавливаются дверь, зольный ящик и труба дымохода.
3. Металлическая трубка сгибается в спираль, внешний диаметр которой не больше расстояния между стенками корпуса, а высота не больше высоты топки. Концы спирали необходимо оставить длинными, чтобы исключить воспламенение шланга.
4. В верхней и нижней стенке вырезается по отверстию для выпуска трубок змеевика. Диаметр отверстий должен совпадать с внешним диаметром трубки.
5. Вырезается отверстие под дымоход и зольный ящик.
6. Змеевик устанавливается в корпус, его концы выпускаются наружу через подготовленные отверстия. Места соединения трубки и корпуса обрабатываются герметиком.
7. Петли прикручиваются к корпусу и дверце. Все места соединения замазываются герметиком.
8. Труба дымохода приваривается к корпусу.
9. К дверце приваривается ручка. Ее можно сделать из куска стальной трубки или арматуры, однако желательно ее оболочку сделать из материала, который не так сильно нагревается. Можно использовать дерево, только предварительно его лучше отшлифовать и покрыть лаком.
10. При помощи компрессора проводится проверка на герметичность. Для этого внутрь нагоняется воздух, а швы смазываются мыльной водой. При появлении пузырьков эти места необходимо подварить.
11. Сварные швы зачищаются болгаркой и обрабатываются герметиком.
12. Нагреватель красится эмалью и оставляется до полного высыхания.
13. На концы змеевика надеваются шланги и закрепляются хомутами. С другой стороны шланги присоединяются к насосам.

Топку с боковой загрузкой можно сделать из ненужного газового баллона. Подробности изготовления дровяного нагревателя — в этой статье.

Нагреватель на дровах для бассейна своими руками, видео-инструкция:

Используем солнечную энергию

Даже в самый солнечный день мы можем столкнуться с такой ситуацией, когда вода в бассейне не прогревается до комфортной температуры, и тогда, вместо удовольствия от плескания в бассейне, просто приходится окунуться и сразу выходить, а потом объяснять детям, почему им нельзя купаться. Чтобы такой проблемы не возникло, рассмотрим несколько способов использования солнечной энергии для более эффективного нагрева воды.

Экран

Для изготовления экрана потребуется лист пенопласта высокой плотности (иначе он будет крошиться) и черная полиэтиленовая пленка. Из листа пенопласта вырезается внутренняя часть, чтобы получилась рамка, поверх которой скобами прикрепляется пленка. Экран кладется на воду необшитой частью вниз. Солнце, нагревая пленку, поднимает температуру под ней. В свою очередь теплый воздух нагревает воду. КПД такого приспособления весьма невысокое, но можно сделать несколько экранов, тогда вода будет нагреваться быстрее.

Еще один способ нагревания воды в бассейне возможен с помощью черной пленки, к которой по углам привязаны грузики. Это может быть достаточно большое по размерам полотно, только обязательно без дырок. Оно погружается не полностью в воду, а так, чтобы посредине оставался купол с воздухом внутри. В зависимости от размеров полотна и глубины бассейна, вес грузиков придется подбирать опытным путем. Это могут быть куски гранита или какого либо другого материала, который не впитывает в себя воду.

Солнечный коллектор

Изготовление солнечного коллектора вполне по силам большинству людей, владеющих инструментом. Мы не будем рассматривать процесс сборки сложных систем, а остановимся лишь на тех, которые можно без проблем сделать в домашних условиях. Чтобы сделать солнечный водонагреватель, можно использовать различные материалы:

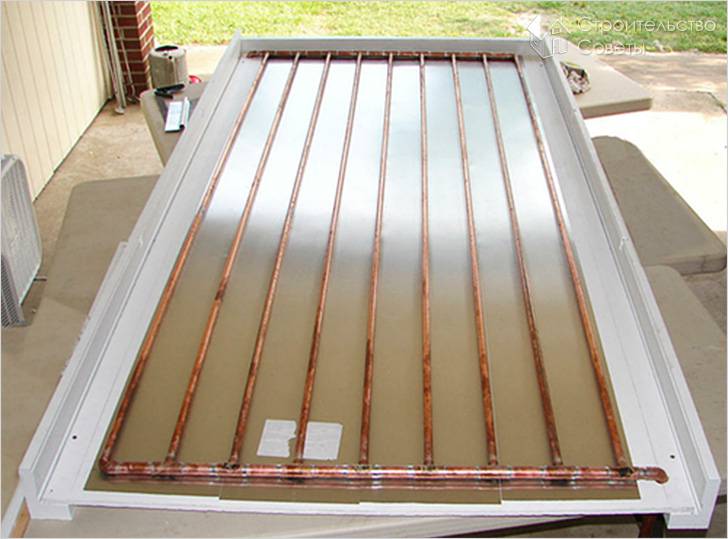

Медные трубки. Для изготовления солнечного коллектора из медных трубок наиболее практично их спаять по принципу автомобильного радиатора. Благодаря этому на сравнительно небольшой площади можно расположить большое количество трубок. Если же трубки гнуть, то из-за ограничения радиуса изгиба общая площадь коллектора будет небольшой. Для увеличения КПД нужно делать больший коллектор, в сравнении с паянным.

Алюминиевые трубки. Коллектор из алюминиевых трубок не спаять в домашних условиях, поэтому их можно сгибать и укладывать в каркас.

Черные полимерные трубы. Такой материал просто укладывается спиралью внутри каркаса, фиксируясь внутри него. Труба должна быть цельной.

Черный сотовый поликарбонат. В качестве трубок используются соты поликарбоната. Для изготовления такого коллектора, кроме листа поликарбоната, еще будут нужны пластиковые водопроводные трубы большого диаметра. В трубе по ширине поликарбоната вырезается паз. В этот паз вставляется подготовленный лист так, чтобы соты были внутри трубы. После этого все щели заделываются термоклеем. Водопроводная труба с одной стороны глушится, а с другой стороны, с помощью фитинга крепится труба (или шланг), который будет идти к бассейну. Конструкция располагается так, чтобы одна часть коллектора с приклеенной трубой была внизу, а вторая выше – так система будет работать самотеком. При использовании прозрачного поликарбоната КПД коллектора будет ниже.

Секции плоских стальных радиаторов. Вряд ли кто-то будет разбирать новые радиаторы для того, чтобы из них сделать солнечный коллектор, а вот использовать бывшие в употреблении в самый раз. Под каждый радиатор изготавливается каркас, а получившиеся коллекторы соединяются трубами параллельно.

Для каждой вышеперечисленной конструкции нужно изготовить каркас с приклеенным на дне светоотражательным (или черным, если используется утеплитель) материалом. Внутри нужно установить и закрепить сам коллектор. Конструкция устанавливается под углом, причем верхняя часть должна не быть выше уровня воды в бассейне. В противном случае придется устанавливать циркуляционный насос.

Бюджетные варианты

Нужно осветить способы, которые требуют самых минимальных затрат на достижение своей цели. Не каждому дачнику по карману дорогое оборудование или приборы, которые используют для своей работы много электроэнергии.

Кипятильник

Для совсем небольшого детского бассейна можно разогреть воду при помощи кипятильника. Также можно использовать электрический чайник. Или закипятить несколько кастрюль с водой на кухонной плите

Если выбран вариант с кипятильником, то необходимо соблюдать максимальную осторожность. Трубчатый нагреватель не должен касаться стенок бассейна, тем более если он надувной или из пластика

До завершения работы кипятильника нельзя прикасаться даже к поверхности воды.

Улитка

Это самодельный вариант гелиосистемы. Но его без особого труда можно приобрести на рынках или с рук народных умельцев. Солнечный мини-коллектор недорог, прост в использовании и способен обогреть небольшой бассейн в солнечную погоду.

УлиткаИсточник vilzabota.ru

Покрывало

Самым бюджетным вариантом является покрывало. Если закрыть им водоем, то температура на поверхности воды через несколько часов поднимется на 3-4 градуса. Чтобы распределить тепло равномерно нужно воспользоваться циркулярным насосом, смешав теплые слои воды с холодными. Дополнительно служит защитой от попадания в бассейн пыли, листвы и другого мусора.

ПокрывалоИсточник wallsites.co

Дровами

Для небольшого бассейна на дачном участке очень хорошо подходит способ нагрева воды дровами. В продаже есть специальные печи, но можно заказать умельцам гибрид буржуйки с теплообменником. Такую печь можно топить не только поленьями. Подойдет любое твердое топливо.

Принцип работы очень прост. В трубопровод встраивается циркулярный насос. Он включается и когда водяной поток начнет свое движение, под змеевиком в печи разжигается огонь. Такой агрегат способен поддерживать температуру в +27°С целые сутки для бассейна объемом в 10м3.

Экономия использования такого устройства несомненна. Минус всего один. Подогрев воды в бассейне на даче дровами может быть невозможен по причине отсутствия твердого топлива. Чтобы этого не произошло, дровами нужно запасаться заранее.

Способ нагрева воды дровамиИсточник moya-banya.ru

В видео можно увидеть обогреватель для бассейна:

Вариантов обогрева уличного дачного бассейна достаточно много. Каждый может подобрать для своего случая способ, который удовлетворит предпочтения хозяина дачи. Очень хороши современные конструкции. Но если есть стеснения в средствах, то всегда можно остановиться на самодельном варианте. При том не требуется самому становиться конструктором и исполнителем. Все изделия есть в свободной продаже и их нетрудно приобрести.

Подогрев тепловым насосом

Тепловой насос – современная техника, которая выполняет обогрев бассейна за счет природных источников тепла. Такими источниками выступают воздух, естественный водоем, почва, нагретая от солнца. В зависимости от используемого источника выбирается тип оборудования и его размещение (на поверхности почвы или в грунте).

Работает по принципу кондиционера или холодильника. В системе теплового насоса циркулирует хладагент, который чутко реагирует на изменение температуры. При нагреве жидкого хладагента от внешнего источника тепловой энергии он превращается в пар. За счет его сжатия компрессором в контуре, соприкасающемся с водой из бассейна, выделяется значительное количество теплоты, позволяющее подогреть водоем.

Плюсы тепловых насосов:

• повышенная эффективность подогрева;
• надежность;
• экономичность – используются природные источники тепловой энергии.

При этих преимуществах нужно учесть, что тепловые насосы – самый дорогой вид оборудования для обогрева искусственных водоемов. Эффективная работа установок поддерживается, если на улице стоит достаточно теплая погода. Поэтому данный метод подогрева подходит далеко не всем владельцам дачных участков и загородных домов.

Подогрев воды в бассейне тепловым насосом

Подогрев воды бассейнов — идеальная сфера применения для тепловых насосов типа «воздух-вода». (Не случайно предложение этого оборудования растет буквально на глазах.) Ведь температура, до которой нужно прогреть воду, невелика — не больше 30 °С. С такой задачей воздушный тепловой насос успешно справляется даже при довольно низкой температуре наружного воздуха. Кроме того, чем меньше разница между температурой источника тепла и нагреваемой воды, тем выше эффективность теплового насоса.

Напомним, что тепловой насос — устройство, собирающее и направляющее на полезные нужды тепло, рассеянное в окружающем пространстве — в воде, воздухе, грунте. Благодаря этому на каждый киловатт-час электроэнергии, затрачиваемой на работ)’ теплового насоса, можно получить четыре и более киловатт-часа тепла. Отбор энергии из воздуха — технически самый простой способ использования рассеянного тепла, не требующий бурения скважин, рытья траншей и тд.

Организовать подогрев воды бассейна можно с помощью обычного теплового насоса — по двухконтурной схеме, с применением дополнительного водоводяного теплообменника. По лучше использовать специальные модели для прямого включения в линию рециркуляции воды. Они оснащаются встроенными титановыми теплообменниками и, как правило, допускают нагрев соленой воды.

Большую часть предложения воздушных тепловых насосов для бассейнов составляют моноблочные аппараты для наружной установки, рассчитанные на работу при температуре воздуха от +5 °С Этого вполне достаточно для эксплуатации домашнего водоема летом и в межсезонье. Но несложно найти и модель для круглогодичного использования, рассчитанную на температуру до -10… -15 °С.

Как правило, в частном бассейне для теплового насоса не требуется трехфазного питания. А потребляемая аппаратом электрическая мощность позволяет легко вписаться в выделенные энергетиками лимиты.

Моноблочные воздушные тепловые насосы устанавливают в непосредственной близости от бассейна, без протяжен пых трубопроводов. Они легко и быстро монтируются в линию водоподготовки, обычно с помощью труб и арматуры из ПВХ.

Как правило, при круглогодичном использовании в наших условиях тепловой насос нуждается в поддержке дополнительного источника тепла, включаемого в работу в холодные зимние дни.

Часть нагрузки на теплоснабжение закрытого бассейна может быть покрыта за счет утилизации тепла внутреннего воздуха, в том числе при его осушении.

О тепловых насосах подробнее читайте здесь: Часть 1 ,Часть 2, Часть 3

Сборка змеевика

На полотне размечаются линии, где будут проходить трубы. Расстояние между ними около 50 мм. По краям фанеры крепятся держатели под трубы. Полипропилен нарезается таким образом, чтобы длина одной трубы была короче на 15 см самого полотна. Две трубы наоборот должны быть длиннее всех остальных на 30 см. Это будут соединения на входе и выходе солнечного коллектора. Все трубы соединяются между собой при помощи угловых фитингов и элементов, подходящих для полипропилена или металлопластика. Таким образом, собирается конструкция змеевика. Змеевик окрашивается в черный цвет, при помощи аэрозольного баллончика. На трубах входа и выхода воды устанавливают тройники. Подсоединяют шланги, насос и монтируют обратный клапан. Для проверки закачивают воду и проводят гидравлическое испытание.

Популярные изделия, цены

При покупке водонагревателя необходимо учитывать, для какого бассейна он будет использоваться, и какой объем воды необходимо нагреть.

Стационарные бассейны с утепленными стенками способны дольше удерживать тепло, в то время как каркасные, пользующиеся большей популярностью, имеют тонкие стенки, и при низкой температуре воздуха вода в них остывает достаточно быстро.

Ниже представлены наиболее популярные марки котлов, которые можно использовать для разных типов бассейнов.

Fenix

Российский бренд представлен широкой линейкой котлов, которая включает в себя 15 наименований. Все модели включают в себя змеевик из нержавеющей стали и армированный шланг, длину которого можно выбрать при покупке.

Особенности обновленной конструкции:

• скошенная крышка для удобной загрузки топлива,
• усиленная тяга,
• дополнительный боковой обдув,
• выдвижной зольный ящик.

Для совместного использования рекомендуется насос с давлением не менее 0,5 Бар. В продаже есть котлы, рассчитанные на разный объем бассейна. Самые популярные модели:

Mini

Используется для небольших и средних бассейнов. Скорость нагрева воды сравнительно небольшая – бассейн объемом 4 кубических метра за час нагревается на 3°C, 25 кубических метров – на 0,58°C. Средняя стоимость модели 16 000 руб.

Maximus

Существует два типа этого котла, рассчитанного для нагрева бассейнов среднего и большого размера. Скорость нагрева воды котлом Maximus 1: 4 кубических метра воды – на 3,75°C за 1 час, 25 кубических метров – на 0,71°C. Maximus 2 такой же объем воды нагревает на 4,06°C и 0,73°C соответственно. Средняя стоимость – 30 000 руб.

Termopool

Дровяные нагреватели для бассейна этого производителя привлекают внимание современным дизайном и качеством используемой стали. Модельный ряд включает в себя множество наименований с мощностью от 18 до 55 кВт, поэтому легко можно выбрать котел для бассейнов объемом до 60 метров кубических

Особенность марки – витки спирали всегда плотно прилегают друг к другу, что повышает КПД нагревателей. Диапазон цен на модели – от 22 000 до 60 000 руб.

Nexus

Модель относится к марке Fenix того же производителя – компании Sfera. Основное отличие – расположение верхней крышки. По сравнению с более новыми моделями бренда имеет меньшую тягу. Рассчитан на использование с бассейнами среднего и большого размера.

Скорость нагрева воды: 4 кубических метра воды за час нагревается на 4,28°, 25 кубов воды теплеет на 0,77°C. Средняя стоимость – 25 000 руб.

Hammer

Также является моделью бренда Fenix. Как и предыдущий котел, имеет квадратную форму, корпус сделан из закаленной листовой стали высокого качества. Для контроля интенсивности нагрева воды есть возможность самостоятельной регулировки тяги. Подходит для бассейнов большого и среднего размера.

За 1 час использования 4 куба воды прогреваются на 4,5°C, температура воды в бассейне на 25 метров кубических поднимется на 0,81°C. Средняя стоимость – 30 000 руб.

В отличие от предыдущих моделей, топка котлов Слобода изготовлена из чугуна, а не стали. Корпус округлый, загрузка боковая. Средняя стоимость 10 500 руб.

Критерии выбора устройств для подогрева воды

При выборе устройства для нагревания воды в резервуаре необходимо уделить внимание следующим факторам:

1. Тип бассейна. Если сравнить 2 бассейна одинакового объема, то для бассейна открытого типа потребуется оборудование большей мощности, нежели закрытого, поскольку процесс остывания воды на свежем воздухе происходит гораздо быстрее.
2. Объем бассейна. Для резервуара небольшого объема вполне достаточно приспособления небольшой мощности со средней скоростью нагрева, а для объемного – с точностью до наоборот.
3. Скорость прогрева. Более мощные приспособления отличаются высокой скоростью нагрева, однако стоимость их также на порядок выше любых маломощных устройств.
4. Эксплуатационный период. При использовании бассейна в зимнее время года подойдет оборудование с высокой степенью теплоотдачи. При этом в летнее время, особенно жаркую и засушливую погоду, вполне подойдет устройство средней мощности.

Таким образом, целесообразность приобретения конкретного подогревающего воду устройства зависит от конкретного вида бассейна и технических характеристик самого оборудования.
