Схемы, конструкции светодиодных лент декоративной подсветки
Многочиповые светодиоды имеют наиболее сложную схему, то есть те, в корпусах которых имеется по несколько элементов, вырабатывающих свет. К ним относятся элементы класса SMD 5050 (5060), которые бывают одноцветными и многоцветными (RGB). В первом случае чипы, излучающие свечение, выполнены из одного материала, выдающего один цвет. Если речь идет о RGB, то там расположено три чипа, выполненных из разных материалов, каждый из которых светится своим цветом.
Составные обслуживающие элементы (токоограничивающие резисторы) и количество контактов, которое вмещает в себе схема светодиодной ленты RGB, не настолько велика, как на основе пятичиповых SDM 5050, так как имеет всего четыре действующих контакта. Но принцип все тот же: три чипа в светодиоде – три управляющих, замыкающих цепь контакта, плюс общий 12 В.
Первый в секции светодиод запаян на силовой контакт с одной стороны, а далее идет последовательное соединение одного за другим тремя токопроводящими дорожками, в цепь каждой включен токоограничивающий резистор, отводящий излишек тока от своего чипа
Стоит обратить внимание на саму конструкцию светодиода в данном случае, которая отличается от пятичиповой, в которой имеется один общий силовой 12 В контакт, который, как правило, расположен посередине в нижнем ряду, а остальные – замыкающие
Управление чипами производится отдельно каждым, и соответственно, комбинациями различной яркости из трех разноцветных, можно добиться практически любого оттенка, а также белого цвета. Также можно дискретным образом, просто включать или выключать определенный чип. В одноцветных многочиповых светодиодах такой дискретный способ управления яркостью освещения является более удобным, чем метод плавного регулирования реостатом.
На схеме секции можно наблюдать, что подключение светодиодов происходит в последовательном порядке, но подключение самих секций в ленте осуществляется параллельно. Разъединение секций производится путем разреза по токопроводящим незащищенным контактам, по намеченным линиям разреза.
Одночиповые светодиоды довольно просты в подключении на ленте, и они имеют всего один чип, соответственно, излучают свет одного оттенка, настроить можно только яркость с помощью реостата. Наиболее простой считается схема подключения светодиодной ленты на основе одночиповых SMD 3528, SMD 3020, SMD 3015, SMD 2012 и других (разнообразие их велико, описаны наиболее широкие в применении). Секция такой ленты декоративного освещения имеет три светодиода, на которых приходится один токоограничивающий резистор, все это на две дорожки – силовую и нулевую.
Подключение элементов в секции ленты последовательное, а подключение секций – параллельное. Такие ленты, как правило, более тонкие, так как светодиоды менее громоздкие, чем многочиповые (плюс к тому только один резистор на секцию), и могут помещаться в один ряд при таком количестве, котором потребуется два ряда SMD 5050. Но при этом светоотдача их естественно, меньше.
Выше приведены основных два вида светодиодных лент, но существуют и гибридные, многочиповые с одночиповыми, а также с секционным управлением, которое обеспечивает эффект «бегающий огонь», различные мерцания и т. д., подобно новогодним гирляндам. Для этого нужен еще специальный контроллер, но об этом далее.
Расположение дорожек и размещение элементов на ленте может отличаться от приведенных выше схем, но принципиальная составляющая остается все та же. Лента может иметь различного цвета защитное покрытие, под которым спрятаны дорожки, а также класс защиты IP, первая цифра которого указывает на степень защиты от пыли и твердых тел, вторая – от влажностных воздействий. В статье «Виды, устройство и маркировки современных электрических бытовых розеток» имеется полная таблица расшифровки всех классов защиты, от IP 00 до IP 69.
Назначение и технические характеристики контроллера LN-IR24B
Для реализации всех световых возможностей RGB светодиодных лент, они подключаются через контроллер. Контроллер это электронное устройство, позволяющее дистанционно управлять режимом работы светодиодной ленты.
Хотя контроллеры и надежные, но случается, выходят из строя, зачастую в результате нарушения правил эксплуатации – перегрузке по выходу, короткое замыкание выходных клемм, подача повышенного питающего напряжения или из-за неправильной полярности подключения к блоку питания. Иногда отказывают и не надежные электронные компоненты, из которых собран контроллер. Контроллер может не включаться и потому, что в пульте дистанционного управления села батарейка. Контроллер для лент дорогостоящее изделие и в случае поломки есть смысл попробовать отремонтировать его своими руками.
Рассмотрим на примере порядок диагностики и технологию ремонта широко распространенного контроллера типа LN-IR24B, применяемого для управления светоизлучением RGB светодиодных лент. Внешний вид контроллера LN-IR24B представлен на фото выше.
Контроллер RGB не является самостоятельным устройством и для его работы, как видно из структурной схемы, необходимо подать с блока питания постоянного тока напряжение 12 В или 24 В (в зависимости от модели контроллера), и подключить светодиодную ленту. Более подробно вопрос подключения светодиодной RGB ленты рассмотрен в статье сайта «Подключение RGB светодиодных лент».
В комплекте поставки контроллера отсутствует информация по техническим характеристикам и описание назначения кнопок пульта дистанционного управления. Дополню этот пробел.
Технические характеристики RGB-контроллер LN-IR24B
| Параметр | Единица измерения | Величина |
|---|---|---|
| Температура окружающей среды при работе | ˚С | минус 10…+50 |
| Входное напряжение | V | DC 12 или 24 |
| Тип разъема подачи входного напряжения | – | коаксиальный DC Jack 5,5 мм |
| Тип выхода | – | три канала (RGB) |
| Способ управления RGB светодиодной лентой | – | широтно импульсная модуляция (ШИМ) |
| Ток нагрузки на один канал | A | 2 |
| Общий провод для каналов | – | плюсовой (анод) |
| Расстояние дистанционного управления с ПДУ, не менее | м | 8 |
| Способ управления с ПДУ | – | инфракрасные лучи IR |
| Электропитание ПДУ | штук | 1 батарейка CR2025 (3V) |
Назначение кнопок ПДУ RGB-контроллера LN-IR24BУ
Внешний вид пульта дистанционного управления приведен на фотографии. На нем имеется 24 кнопки для управления режимом свечения светодиодной RGB ленты.
Инфракрасный сигнал излучается со стороны верхнего ряда кнопок и для управления необходимо перед нажатием кнопок этой стороной пульт направлять с сторону размещения контроллера.
На некоторых кнопках нанесены пиктограммы и надписи. Функциональное назначение каждой кнопки и эффект от нажатия каждой из них приведены в таблице ниже.
| Кнопка | Функция кнопки | Результат |
|---|---|---|
| Включить (ON) | Лента RGB начнет светится | |
| Выключить (OFF) | Лента RGB прекратит светится | |
| Яркость больше | Яркость увеличивается на одну ступень при каждом нажатии на кнопку | |
| Яркость меньше | ||
| Красный цвет (R) | Включение, выключение свечения одного из указанных цветов | |
| Зеленый цвет (G) | ||
| Синий цвет (B) | ||
| Белый цвет (W) | ||
| Вспышка, мигание (FLASH) | Режим чередования включения цветов с изменением скорости и яркости их свечения | |
| Стробоскоп (STROBE) | Режим изменения скорости и яркости | |
| Исчезать, угасать, затухать (FADE) | Переливание цветов во времени | |
| Плавный, мягкий (SMOOTH) | Плавное изменение цветов во времени |
При нажатии на кнопку без надписи, лента будет светиться цветом, соответствующему цвету нажатой кнопки.
Основные ошибки при подключении
Советуем ознакомиться с этими небольшими подсказками при монтировании светодиодной ленты, чтобы избежать самых распространенных ошибок. Это существенно упростит вам все этапы работы с декоративным осветительным прибором.
Нарушение последовательности в подключении RGB ленты. Если не соблюдать требуемую очередность, то светодиодная лента не будет светить, а может и вовсе перегореть. Представленные выше схемы наглядно объясняют, как правильно соединить все элементы.
Неверное последовательное соединение отрезков ленты, длиной более 5 м
Важно при подключении таких длинных лент дополнять цепь усилителем или дополнительным блоком питания, чтобы мощности хватало на всю протяженность диодной ленты, и нагрузка была распределена равномерно.
Мощность трансформатора обязательно должна быть больше суммарной мощности всех светодиодных отрезков. В противном случае конструкция может прослужить недолго.
Соединение между собой нескольких отрезков светодиодных лент может выполняться только двумя возможными способами: при помощи специальных коннекторов или методом спайки
Ни в коем случае не пытайтесь соединить их посредством скручивания.
Светодиодные ленты повышенной мощности должны монтироваться в алюминиевый профиль для теплоотвода, чтобы избежать перегрева и возгорания. Профиль может также защитить от воздействия внешних факторов.
Разрезать диодную ленту следует в специально предназначенных для этого местах, где нарисована пунктирная линия с ножницами, иначе она потеряет свою работоспособность.
Иногда возникает путаница с проводами контроллера, как правильно его подключить к RGB светодиодной ленте смотрите по рисункам и рекомендациям выше.
Лучше учиться на ошибках других людей и изначально установить светодиодное освещение правильно, применяя все правила и советы.
Надеюсь, что из всех перечисленных методов установки RGB ленты, вы нашли самый подходящий для себя. Соблюдайте все вышеупомянутые правила, для создания качественного освещения и для безопасного использования в дальнейшем.
Пример программы
Платы Ардуино способны управлять светодиодными конструкциями по заранее заданным программам. Их библиотеки можно скачать с официально сайта, найти в интернете или написать новый sketch (code) самому. Собрать такое устройство можно своими руками.
Вот некоторые варианты использования подобных систем:
- Управление освещением. С помощью датчика освещения включается свет в комнате как сразу, так и с постепенным нарастанием яркости по мере захода солнца. Включение может также производиться через wi-fi, с интеграцией в систему «умный дом» или соединением по телефону.
- Включение света на лестнице или в длинном коридоре. Очень красиво смотрится диодная подсветка каждой ступеньки в отдельность. При подключении к плате датчика движения, его срабатывание вызовет последовательное, с задержкой времени включение подсветки ступеней или коридора, а отключение этого элемента приведет к обратному процессу.
- Цветомузыка. Подав на аналоговые входы звуковой сигнал через фильтры, на выходе получится цветомузыкальная установка.
- Моддинг компьютера. С помощью соответствующих датчиков и программ цвет светодиодов может зависеть от температуры или загрузки процессора или оперативной памяти. Работает такое устройство по протоколу dmx 512.
- Управление скоростью бегущих огней при помощи энкодера. Подобные установки собираются на микросхемах WS 2811, WS 2812 и WS 2812B.
Как выполнить подключение RGB ленты через контроллер
Как подключить RGB ленту к контроллеру стоит разобрать отдельно, так как есть некоторые особенности.

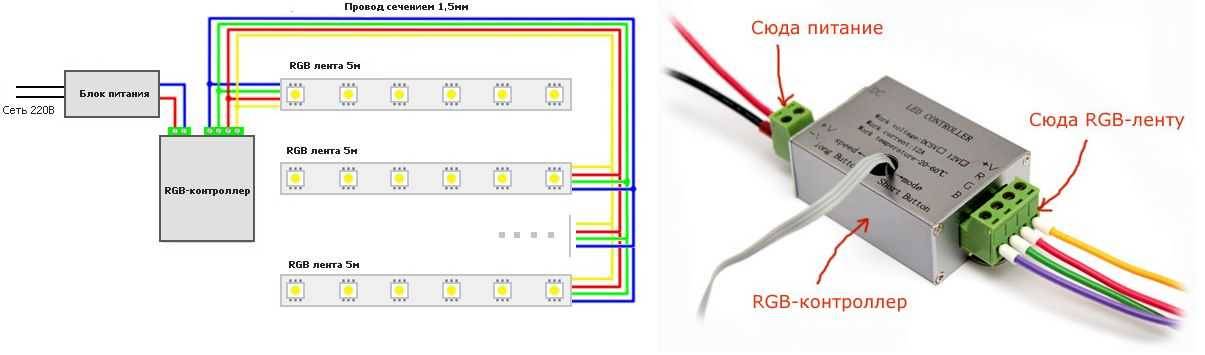

На фото ниже изображена схема подключения РГБ ленты к контроллеру, соединяющаяся при помощи четырех проводов: 3 из них цветные и 1 соединительный для подачи тока от блока питания. Контроллер должен строго устанавливаться между трансформатором и диодным отрезком.
- Первое, что нужно сделать – с одной стороны где только два провода «+» и «-», соединить контроллер с трансформатором, соблюдая полярность проводов.
- Далее, с другой стороны, нужно подключить отрезок светодиодной ленты с контроллером, как это сделать смотрите подробно на картинке выше. Соедините четыре провода, 3 из них с соблюдением цветной маркировки, а четвертый провод прикрепите на оставшееся место (он обычно белого или черного цвета).
На деле, если выполнить подключение правильно, процесс оказывается совсем не сложным. Если с первого раза не получилось выполнить соединение верно, то не волнуйтесь – током не ударит. Просто поменяйте провода местами.
Основные схемы подключения RGB-ленты
Когда разобрались с подключением контроллера к RGB-ленте, ваш следующий шаг – соединить все оставшиеся детали в общую цепь. Рассмотрим несколько схем подключения, когда требуется соединить один и более отрезок, а также в каком случае необходим усилитель.
- Простой вариант установки всех элементов между собой. Эта схема будет полезна для тех, кто собирается подключить только одну диодную ленту, длиной не более, чем 5 метров. При этом способе достаточно применить один блок питания и RGB контроллер. Если требуемая мощность блока рассчитана правильно, то усилитель не понадобится. Ниже представлена наглядная схема подключения.
- Способ для подключения двух светодиодных отрезков, каждый длиной не более 5 м. Этот метод подключения RGB ленты также прост, но требует некоторых условий для его реализации:
- мощности блока питания и контроллера должно быть достаточно для обслуживания током нескольких диодных отрезков, у которых суммарная длина не более 10 м.
- потребуются дополнительные провода. Как показано на схеме ниже, это можно выполнить путем присоединения к соответствующим выходам контроллера по два провода, которые идут на две разные ленты, соединяя их параллельно друг другу. То есть к одному контакту контроллера присоединяются сразу два провода.
Насколько эффективен этот способ остается только гадать. Ведь мощности одного блока питания может не хватить на долгое время обслуживания двух отрезков лент, а если вы допустили ошибки в расчетах, то конструкция может вовсе не работать.
Для подключения двух отрезков диодных лент существуют более надежные способы. Подразумевается два основных метода соединения всей цепи, длиной свыше 5 м: при помощи дополнительного блока питания и при помощи усилителя.
- Рассмотрим схему подключения РГБ ленты к двум источникам питания, которая представлена ниже. Эта цепь гораздо лучше подходит для обслуживания более длинных участков лент, так как мощность распределяется равномерно на оба отрезка в необходимом объеме. Недостаток этого способа кроется в том, что трансформатор стоит дороже, чем усилитель.

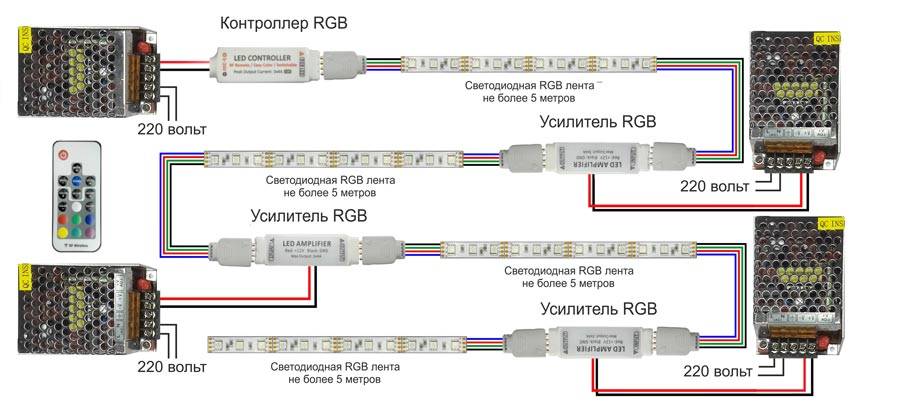

- Следующий метод соединения заключается в добавлении нового элемента – усилителя. При его выборе не требуется рассчитывать мощность всей ленты, а только отдельного отрезка, к которому он присоединяется. Его удобнее использовать, так как трансформатор выглядит более громоздким и тяжелым. К тому же не каждый контроллер выдерживает такое напряжение тока. Здесь на помощь приходит использование RGB усилителей сигнала. В итоге оба отрезка будут синхронно работать. Чтобы было понятнее, взгляните на схему.
- Способ подключения, который позволяет создать более сложную конструкцию из светодиодов любой длины и сложности. Для этого потребуется несколько блоков питания и усилителей, в соответствии с количеством светодиодных лент. Нужно ли добавлять дополнительный трансформатор зависит от мощности освещения. Ниже следует схема того, как вы сможете постепенно наращивать длину подсветки, добавляя через каждые 5 метров по одному усилителю.
Вот еще одна возможная схема подключения сложных конструкций, схожая с предыдущими. Как ее выполнить смотрите ниже.
Вот такое существует разнообразие вариаций подключения, и это не предел, дальше все зависит от вашей фантазии. Главное, найти место для размещения всего этого оборудования.
Что это такое
Для нормальной работы светодиодных светильников требуется специальный контроллер. Он представляет собой блок, который отвечает за режимы работы светодиодов. Сама аббревиатура расшифровывается, как Red Green Blue (красный, зелёный, синий), что означает названия трёх основных типов цвета. Контроллер управляет режимом мигания, цветом свечения ленты, яркостью, смешиванием основных цветов, которые в результате дают самые разные оттенки.
Нулевая интенсивность каждого из трёх компонентов дает самый темный цвет (чёрный), а полная интенсивность каждого дает белый. Качество этого белого цвета зависит от природы первичных источников света, но при условии, если они правильно сбалансированы. В результате получается нейтральный белый цвет. Когда степенb интенсивности всех компонентов одинаковы, в результате получается оттенок серого. Он может быть темнее или светлее в зависимости от интенсивности. В случае? если степени интенсивности различны, в конечном итоге получается оттенок, более или менее насыщенный в зависимости от разницы самых сильных и самых слабых степеней интенсивностей основных цветов.
Само устройство является переключателем цепей источника питания к потребителю. Все три цвета могут быть в виде разных кристаллов либо изготовлены в виде отельного в одном корпусе светодиода, как, например, в SMD 5050.
Способы управления цветом свеченияRGB светодиодных лент
Есть два способа управления цветовым режимом работы RGB светодиодной ленты, с помощью трех выключателей или электронного устройства.
Принцип работы простейшего контроллера на выключателях
Рассмотрим принцип работы самого простого контроллера, на механических выключателях. В качестве выключателя для ручного управления свечением RGB ленты можно применить трех клавишный настенный выключатель, предназначенный для включения люстр и светильников в бытовую сеть 220 В. Электрическая схема подключения тогда будет иметь следующий вид.
Резисторы R1-R3 служат для ограничения тока и их можно устанавливать в любом месте цепи питания кристаллов одного цвета. По этой схеме можно подключать RGB ленты, рассчитанные на напряжение питания как 12 В, так и 24 В.
Как видно из схемы, плюсовой вывод блока питания подключается непосредственно к плюсовому выводу светодиодной ленты, который является общий для светодиодов всех цветов, а минусовой вывод подключается к R, G и B контактам ленты через выключатель. Коммутатором из трех выключателей можно получить семь цветов свечения ленты. Это самый простой, надежный и дешевый способ управления цветами свечения RGB ленты.
Принцип работы электронного контроллера
Для получения бесконечного количества цветов свечения RGB ленты и в автоматическом режиме динамическое изменение величины светового потока, вместо выключателей используют электрический блок, который называется RGB контроллер. Его включают в разрыв цепи между блоком питания и RGB лентой. Обычно в комплект контроллера входит пульт дистанционного управления, позволяющий на расстоянии управлять режимом его работы, и как следствие режимом свечения светодиодной ленты.
Так как для работы светодиодной ленты требуется, как правило, напряжение постоянного тока 12 В (реже 24 В), то для подключения ее к электросети переменного тока 220 В применяется блок питания или адаптер, преобразующий переменное напряжение в напряжение постоянного тока, которое через разъемное соединение подается на блок контроллера.

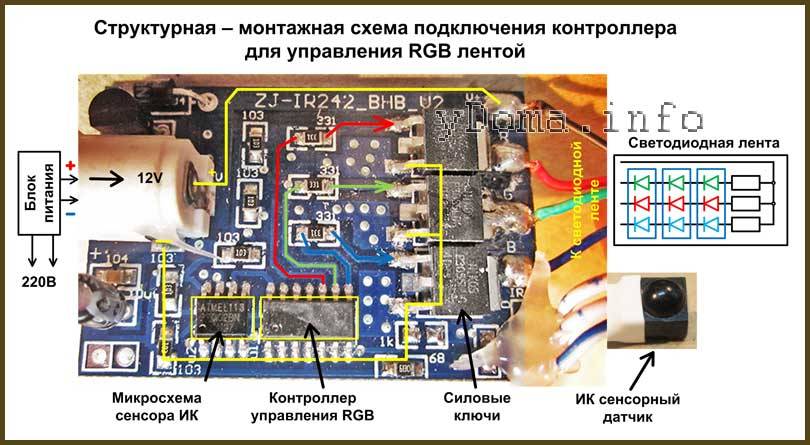

Рассмотрим принцип работы RGB контроллера на примере самого простого и широко применяемого контроллера модели LN-IR24. Он состоит из трех функциональных узлов – контроллера управления RGB, силовых ключей и микросхемы инфракрасного сенсора (ИК). Микросхема контроллера прошита на требуемый алгоритм работы светодиодной ленты. Управление микросхемой контроллера осуществляется сигналом, поступающим с микросхемы сенсора ИК. На ИК сенсор управляющий сигнал поступает при нажатии кнопок на пульте дистанционного управления.
Управление подачей питающего напряжения на светодиодную ленту осуществляется с помощью трех полевых транзисторов, работающих в ключевом режиме. При поступлении сигнала с микросхемы контроллера управления RGB на затвор транзистора, его переход сток-исток открывается, и через светодиоды начинает протекать ток, в результате чего они начинают излучать свет. Управление яркостью свечения светодиодов осуществляется за счет высокочастотного изменения ширины импульсов подаваемого питающего напряжения (широтно-импульсной модуляции).
Контроллер для RGB светодиодной ленты или гирлянды
Пришло время подумать, чем порадовать глаз в новогодние праздники. Предлагаемый мной вариант контроллера RGB-гирлянды на базе микроконтроллера РIC16P628А позволяет воспроизвести 26 цветов и украсить не только ель, но и помещение или фасад здания. Принципиальная схема прибора приведена на рисунке 1.
Рис.1. Принципиальная схема контроллера RGB светодиодной ленты или гирлянды.
Ядром прибора является микроконтроллер DD1, он и выполняет все основные функции, связанные с коммутацией RGB-гирлянды. Генератором тактовой частоты для микроконтроллера служит RC-генератор на кристалле. Вывод для сброса микроконтроллера подключен через токоограничивающий резистор к положительному потенциалу питания.
Таким образом, можно внутрисхемно программировать микроконтроллер. Линейный интегральный стабилизатор напряжения DA1 на 5 В стабилизирует напряжение для микроконтроллера. Все конденсаторы С1-С6 в приборе выполняют фильтрующую функцию.
Диод Шоттки VD1 выпрямляет ток или предохраняет устройство от несоблюдения полярности. Для усиления мощности служат полевые MOSFET-транзисторы VT1-VT3 на затвор которых подаётся управляющий сигнал. В микроконтроллере задействован Watchdog timer, что позволяет аппаратно реализовать контроль над зависанием системы.
Прибор может эксплуатироваться в диапазоне температур от — 40 °С до +85 °С. У RGB-гирлянды ряд преимуществ, очевидные это широкий диапазон рабочей температуры, RGB-светодиоды слабо нагреваются, RGB-светодиоды размещены на гибкой клеящейся ленте и RGB-светодиоды обладают достаточно длительным сроком работы 30-40 лет.
Паять гирлянду из RGB-светодиодов рутинная работа, поэтому я решил купить гирлянду. Три метра RGB-гирлянды я купил на краснодарском радиорынке, за 1 метр 250 рублей.
При подключении RGB-гирлянды убедитесь, что все работающие светодиоды потребляют не больше 5 А при номинальном напряжение питания 12В, таким образом максимальная потребляемая мощность не должна превышать 60 Вт. В таблице 1 приведены устойчивые состояния и коэффициент заполнения.
Таблица 1.
| Состояние | 1 | 2 | |
| Коэффициент заполнения, % | 50 | 100 | |
| Комментарий | Погасшая | Тусклое свечение | Обычное свечение |
Исходя из комбинаторики известно, что RGB-гирлянда имеющая 3 состояния и 3 цвета может быть настроена на 27 статических рабочих состояния, то есть может отображать 26 цветов. Вариант с погасшей гирляндой я из своей работы исключил.
Таблица 2.
| 1 0 0 | 0 1 0 | 0 0 1 |
| 2 0 0 | 0 2 0 | 0 0 2 |
| 1 1 0 | 1 0 1 | 0 1 1 |
| 2 2 0 | 2 0 2 | 0 2 2 |
| 1 2 0 | 1 0 2 | 0 1 2 |
| 2 1 0 | 2 0 1 | 0 2 1 |
| 1 1 2 | 1 2 1 | 2 1 1 |
| 2 2 1 | 2 1 2 | 1 2 2 |
| 0 0 0 | 1 1 1 | 2 2 2 |
В таблице 2 приведены все возможные устойчивые состояния RGB-гирлянды. Комбинируя их, я добился разноцветных световых эффектов.
Рис.2. Печатная плата для контроллера RGB светодиодной лентой или гирляндой.
На рисунке 2 отображена печатная плата и расположение деталей на одностороннем фольгированном текстолите. К статье прилагаю: исходник кода, печатную плату в формате Lay — (20,5 КБ).
Ковалев А. Ю — aykovalev yandex.ru. РК-2014-11.
Моменты, на которые нужно обратить внимание
Цветовой оттенок и количество цветов
Выбор светодиодной ленты начинается с определения цвета её свечения. Современные одноцветные светодиоды выпускают с одним из четырех свечений кристалла: белым (W), синим (B), красным (R) или зеленым (G). Другие цвета получают с помощью нанесения на кристалл специального люминофора или путем установки в кристалле сразу нескольких светодиодов разных цветов, которые работают одновременно. Таким образом, одноцветная светодиодная лента может выпускаться с любым цветом светового потока. В специализированных магазинах можно выбрать экземпляры даже оранжевого, малинового, фиолетового или бирюзового свечения. Но большим спросом пользуются светодиодные ленты белого света, которые подразделяются по цветовой температуре на три группы: теплого, нейтрального и холодного свечения. Точно выбрать нужный вариант можно только визуальным способом, сравнивая несколько образцов.
Световой поток
Сегодня в розничных магазинах можно приобрести отрезок любой длины. При этом следует учитывать плотность SMD-элементов в одном погонном метре ленты. В однорядной полоске плотность светодиодов кратно 30, а в полосе двойной плотности – 60. Максимальное количество установленных LED чипов в 1 метре изделия равно 120. Во включенном состоянии такой отрезок напоминает сплошную светящуюся полоску. Также в продаже можно встретить ленту двойной, тройной и даже четверной ширины с LED-элементами, размещёнными в несколько рядов.
Напряжение питания и мощность
Чтобы полоска со светодиодами начала светиться, на нее нужно подать подходящее питание (обычно 12 В). Для этих целей применяют преобразователи 220 вольтовой электросети, именуемые драйверами, адаптерами или блоками питания. Важным параметром любого блока питания является мощность, которой он способен обеспечить нагрузку. Мощность преобразователя выбирается исходя из мощности потребления одного метра светодиодной ленты, которая указана на упаковке. При отсутствии документации её можно рассчитать самостоятельно. Например, каждые три светодиода типа 3528, включенные последовательно потребляют ток в 20 мА и мощность – 0,24 Вт. Умножив эти значения на количество триад, получим суммарную величину. Для типоразмера 5050 следует задаться током в 60 мА и мощностью – 0,72 Вт. Таким образом, метровый отрезок ленты SMD 3528–60 потребляет 4,8 Вт, а SMD 5050–60 – 14,4 Вт. Ниже приведена таблица мощности наиболее распространенных светодиодных лент.
| Тип SMD светодиода | Количество LED чипов на 1 метр, штук | Потребляемая мощность 1 метра, Вт |
|---|---|---|
| 3528 | 60 | 4,8 |
| 3528 | 120 | 9,6 |
| 3528 | 240 (двухрядная) | 19,2 |
| 5050 | 30 | 7,2 |
| 5050 | 60 | 14,4 |
Степень защиты
Правильный выбор светодиодной ленты невозможен без учета степени защиты (IP – Ingress Protection). Обозначение состоит из двух цифр, первая из которых указывает на защиту от попадания твёрдых тел, а вторая – на защиту от попадания жидкости внутрь изделия. Некоторые производители вместо общепринятого обозначения указывают собственную аббревиатуру, расшифровка которой находится на сайте изготовителя.
Качество сборки
Качество светодиодных лент определяется исключительно изготовителем. Здесь стоит отметить два момента: качество сборки конечного изделия и качество комплектующих самой ленты. Второе обычному покупателю определить невозможно, так как SMD компоненты очень малы. Проблема заключается в том, что роботизированная система нарезает и устанавливает в светодиод кристалл меньшего размера, что приводит к его постепенному перегреву и потере яркости. Что касается сборки конечного изделия, то здесь проще. Некачественные светодиодные ленты имеют неровно припаянные SMD элементы и, как правило, на них отсутствуют специальные метки разреза.
- реальное значение светового потока будет меньше теоретического;
- срок службы такого изделия может отличаться в меньшую сторону;
- клеевая основа со временем потеряет свои свойства.
