Гидрострелка для отопления: принцип работы, назначение и расчеты

Схема подключения и монтаж

Гидравлическая стрелка имеет схему подключения, столь же простую, как и собственное устройство. Большая часть правил относится не столько к подключению, сколько к расчёту пропускной способности и расположению выводов. Тем не менее, знание полной информации позволит провести монтаж корректно, а также убедиться в пригодности выбранной гидрострелки для её установки в конкретную систему отопления.

Первое, что нужно чётко усвоить — гидрострелка будет работать только в системах отопления с принудительной циркуляцией. При этом насосов в системе должно быть как минимум два: один в контуре генерационной части, и хотя бы один в потребительской. При прочих условиях гидравлический разделитель будет играть роль шунта с нулевым сопротивлением и, соответственно, закоротит собой всю систему.

Пример схемы подключения гидрострелки: 1 — котёл отопления; 2 — группа безопасности котла; 3 — расширительный бак; 4 — циркуляционный насос; 5 — гидравлический разделитель; 6 — автоматический воздухоотводчик; 7 — запорные вентили; 8 — кран слива; 9 — контур № 1 бойлер косвенного нагрева; 10 — контур № 2 радиаторы отопления; 11 — трёхходовой кран с электроприводом; 12 — контур № 3 тёплый пол

Следующий аспект — размеры гидрострелки, диаметр и расположение выводов. В общем случае диаметр колбы определяется исходя из наибольшего расчётного протока в магистрали. За максимум может приниматься расход теплоносителя либо в генерационной, либо в потребительской части системы отопления согласно данным гидравлического расчёта.

Зависимость диаметра колбы разделителя от протока описывается соотношением расхода к скорости протока теплоносителя через колбу. Последний параметр фиксированный и, в зависимости от мощности котельной установки, может варьироваться от 0,1 до 0,25 м/с. Частное, полученное при вычислении указанного соотношения, нужно умножить на поправочный коэффициент 18,8.

Диаметр патрубков подключения должен составлять 1/3 от диаметра колбы. При этом вводные патрубки располагаются от верха и низа колбы, а также друг от друга на расстоянии, равном диаметру колбы. В свою очередь выходные патрубки располагаются так, чтобы их оси были смещены относительно осей вводов на два собственных диаметра. Описанными закономерностями определяется общая высота корпуса гидрострелки.

Гидрострелка подключается к прямому и возвратному магистральному трубопроводам котла или нескольких котлов. Разумеется, при подключении гидрострелки не должно быть и намёка на сужение условного прохода. Это правило вынуждает использовать в обвязке котла и при подключении коллектора трубы с очень значительным условным проходом, что несколько осложняет вопрос оптимизации компоновки оборудования котельной и повышает материалоёмкость обвязки.

Рекомендуем: Русская печь своими руками — подробная порядовка и видеоинструкции

6 Изготовление устройства своими руками

Когда человек знает принцип работы и назначение гидрострелки и расчёты на неё, то он вполне может изготовить подобное устройство своими руками, разумеется, если есть опыт в работе с металлами и умение обращаться с нужными инструментами. Для этого нужно предпринять такие шаги:

1. Рассчитать значения D и d для проведения замеров.
2. Отрезать кусок трубы с толщиной стенки в 3 мм длиной в значении 4·D.
3. Обозначить на ней предварительную схему гидравлической стрелки для системы отопления: отметить места для двух отверстий на расстоянии D от начала и конца трубы.
4. Просверлить в отмеченных местах небольшие отверстия многоступенчатым сверлом. Расширить разрезы коронкой, чей размер соответствует значению d.
5. Подготовить стальные муфты и приварить их к шайбам, после чего хорошо почистить их.
6. Приварить получившиеся конструкции к срезам трубки. Это делается в 2 этапа: сначала шайбы немного прихватываются, затем делается основной шов, после чего их снова необходимо зачистить.
7. По такой же схеме нужно приварить резьбы к проделанным раньше отверстиям на трубке.

Так получается простейшая гидрострелка. При желании её можно прогрунтовать и покрыть краской. Перед использованием такого самодельного устройства его обязательно нужно протестировать, подключив к насосу с давлением в 7,2 атмосферы и закрыв все резьбы с помощью заглушек.

У некоторых возникает вопрос, зачем покупать гидрострелку, если это настолько элементарная конструкция. На самом деле сделать её не так просто — необходимы навыки сварщика и слесаря, а также некоторые имеющиеся не у каждого инструменты. Кроме того, многие люди просто привыкли доверять такую серьёзную работу, как монтаж системы отопления, профессионалам. Других привлекают дополнительные удобства на магазинных гидроразделителях, такие как кран для слива накипи, термометр, воздухоотделитель и манометр.

Какие преимущества и недостатки имеет гидрострелка в системе отопления частного дома

Выделим положительные свойства гидрострелки:

Создание равномерного направления теплоэнергии между обратным и подающим трубопроводами;
Возможность использовать насосы с относительно малой мощностью, что выгодно сказывается на расходах по монтажу и техобслуживанию;
Снижение гидравлических нагрузок в трубопроводе системы отопления;
Увеличение срока службы тепловых установок;
Удаление воздуха из теплоносителя.

Ярко выраженных недостатков гидравлический разделитель не имеет. На вопрос: «Нужна ли гидрострелка в системе отопления» ответ в основном положительный. Но стоит отметить, что этот прибор из полипропилена все же имеет определенные минусы.

Недостатками гидрострелки являются:

Невозможность применения с твердотопливным котлом;
Если котел имеет высокую мощность, то период использования гидрострелки значительно уменьшится.

Читайте материал по теме: Уплотнительные материалы для сантехники: виды и особенности применения

Изготовление гидрострелки для отопления своими руками: схема производства работ

Из полипропилена гидрострелку изготовить без определенных навыков своими силами вряд ли удастся. Довольно сложно спаивать отводы и корпус между собой в домашних условиях, хотя это и возможно. Если домашний мастер хорошо знаком с технологией сваривания подобных материалов и у него имеется необходимое оборудование, то он вполне в состоянии выполнить такую работу своими руками. Гидрострелка из полипропилена прослужит гораздо дольше стального изделия.

А вот из металла выполнить подобное изделие под силу домашнему мастеру, обладающему навыками сварных работ. Тем более что особых знаний такая работа не потребует.

Первым делом, после производства необходимых расчетов, которые удобнее выполнить при помощи предоставленных нами онлайн-калькуляторов, нужно составить своими руками чертеж гидрострелки. Обязательно указание на нем всех габаритов. После этого подбираются трубы необходимого диаметра.

Основная труба, которая и будет выполнять функцию разделителя, заваривается заглушками с обеих сторон, а по ее длине, по вымеренным размерам прожигаются отверстия для патрубков в необходимом количестве. Отрезки более тонкой трубы ввариваются в основную, таким образом получаются отводы на подачу и обратку котла, а так же на контуры.

Полезная информация! Не стоит забывать о необходимости контроля давления в гидрострелке и обеспечении возможности стравливания с нее воздуха. Для этого тоже стоит предусмотреть отводы. Рак же важна установка в самой нижней части цилиндра сливного винта, который позволит периодически прочищать систему.

Какие процессы происходят в гидрострелке

Чтобы понять, с какой целью устанавливают это устройство в отопительную систему, нужно узнать, какие процессы происходят с водой в период прохождения через полость гидрострелки. Надо понять основные параметры работы двух или более контурных отопительных систем автономного назначения.
После проведения всех монтажных работ будет проведена сварка стыков в труб. Отопительную систему заполняют холодной водой. Как правило, показатель температуры равен 5—15 Сº.
Когда автоматика включает насос главного контура для циркуляции и производится разжигание горелки, насосы второстепенных контуров не работают, а теплоноситель движется лишь по первому контуру. Таким образом, поток устремится по направлению вниз.
После того как теплоноситель достигнет нужной температуры, второстепенным контуром потока воды производится одинаковый отбор. При равных водяных потоках главного и второстепенного контуров, гидроразделитель выступает в роли отводчика воздуха. Он отфильтровывает грязь и мазут. Таким образом, происходит процесс отопления и нагревания горячей воды. Следует отметить, что достижение абсолютно равного показателя потоков воды во всех контурах — задача невыполнимая.
Посредством автоматики регулируется расход в контуре второстепенного назначения, когда вода достигнет нужной температуры, а насос с горячей водой отключится. Если термоголовки радиаторов прикрывают поток из-за перегревания помещения на солнечной стороне, то в этом контуре отопительной системы повышается гидросопротивление. В этом случае подключается автоматизированный насос, который понижает производительность и поток воды во вторичных контурах. Через поток по главному и вторичному контуру начинается движение вверх по гидрострелке. Если отопительная система гидрострелкой не оснащена, то из-за значительного перекашивания в системе гидравлики как минимум перестали бы функционировать насосы, отвечающие за циркуляцию.
Когда автоматика котельного устройства останавливает работу насоса главного отопительного контура, то поток теплоносителя в гидрострелке устремляется наверх. Но такая ситуация встречается очень редко.

Схемы самостоятельного изготовления гидрострелки

При сборке гидрострелки своими руками, главное – верно произвести расчеты и обладать навыками работы со сварным аппаратом.

Прежде всего, необходимо найти оптимальные размеры гидроразделителя:

внутренний диаметр: разделить сумму всех мощностей нагревательных котлов в кВт на температурную разницу подачи и обратки, извлечь из полученного параметра квадратный корень, а затем умножить последнее значение на 49;
высота: умножить внутренний диаметр на шесть.
промежутки между патрубками: умножить внутренний диаметр на два.

Основываясь на полученных параметрах нужно составить чертеж или использовать одну из представленных ресурсом «Сантехник Портал» схем будущего гидрораспределителя. После этого нужно подготовить стальную трубку круглого или квадратного сечения, которая соответствует вычисленным показателям, и вварить в нее требуемое число патрубков с резьбовыми соединениями.

Вопреки простоте прибора, характеристики гидрострелки все равно должны соответствовать конкретным условиям. Также при самостоятельной сборке нужно понимать, от чего отталкиваться.

Классическая сборка типичной гидравлической стрелки основывается на «правиле трех диаметров». То есть диаметр патрубков — втрое меньше диаметра главного цилиндра разделителя. Патрубки находятся диаметрально противоположно, а их расположение по высоте тоже привязано к основному диаметру.

Классическая схема гидравлического разделителя:

Применяется также некоторое изменение положения патрубков – своеобразной «лесенкой». Данная модификация ориентирована главным образом на более результативное выведение газа и нерастворимых взвесей. При циркуляции по трубе подачи незначительное изменение направленности потока жидкости зигзагообразно вниз содействует наиболее лучшему устранению пузырьков газа.

На обратном потоке, наоборот, ступенька вверх, и это упрощает выведение твердого осадка. Кроме этого, данное размещение содействует оптимальному смешению потоков. Соотношения пропорций выбраны таким образом, чтобы создать условия скорости вертикального потока в диапазоне от 0,1 до 0,2 метров в секунду.

Превышать данный предел – запрещено. Чем меньше быстрота вертикального потока, тем эффективнее будет отделение воздуха и шлама. Чем медленнее движение, тем качественнее совершается смешение потоков с разной температурой. В результате по высоте устройства формируется температурный градиент.

Схема гидрострелки со ступенчатым расположением патрубков:

Если система обогрева содержит контуры с различными температурными режимами, то стоит использовать гидрораспределитель, выполняющий функции коллектора, причем на разных парах патрубков будет свое температурное давление. Это существенно сократит нагрузку на термостатические приспособления, сделает более управляемой всю систему, эффективной и экономной.

Чем ближе пара патрубков к середине, тем меньше напор температуры в трубке подачи, и тем меньше разница температур в подаче и обратке. К примеру, для батарей наилучший режим — 75 градусов в подаче с разницей Δt = 20 ºС, а для системы теплого пола хватает 40÷45 с Δt = 5 ºС.

Схема гидравлического разделителя с тремя выходами на контуры отопления:

Горизонтальное размещение. В подобных вариациях, разумеется, уже не идет речи об удалении осадка и воздуха. Размещение штуцеров значительно различается — для эффективного перемещения жидкости нередко используются схемы даже во встречным направлением потоков «малого» и отопительного контура.

Такую гидравлическую стрелку делают для того, чтобы, к примеру, более компактно разместить оборудование в котельном помещении, поскольку встречное направление потоков позволяет немного сократить диаметр трубок. Однако при этом конструкция должна соответствовать некоторым требованиям:

между патрубками одного контура должно сохраняться промежуток не менее 4d;
если входные патрубки обладают диаметром меньше 50 мм, то дистанция между ними не должна быть менее 200 мм.

Варианты схем гидравлического разделителя горизонтального расположения:

Встречаются также совершенно «диковинные» конструкции. К примеру, один умелец смог соорудить гидрострелку из двух секций обычного чугунного радиатора. С гидравлическим разделением данное приспособление справляется без проблем. Однако такой способ требует очень надежной термоизоляции прибора, иначе благодаря ему, возникнут абсолютно непроизводительные потери тепла.

Нужна ли гидрострелка в системе отопления?

Что такое гидрострелка

Сперва разберёмся, что такое гидрострелка и для чего она нужна.

Гидрострелка, как следует из её названия, используется для гидравлического разделения потоков в контурах отопления. Она обеспечивает канал между контурами, что делает их динамически независимыми. Проще говоря, она балансирует работу системы с несколькими контурами. Это позволяет не только создавать сложные системы отопления, но включать и отключать их без негативных последствий для работы в целом. В системе где установлена гидрострелка любое изменение расхода теплоносителя каждого из контуров в отдельности не влияет на контур котла. Это оборудование относится к системам быстрого монтажа, то есть поставляется в виде сборного узла готового к установке.

Когда нужна гидрострелка?

Если в системе предполагается использовать несколько циркуляционных насосов.
Если система предполагает работу нескольких котлов в каскаде.
Если система предполагает использование основного и вспомогательного котла (имеется в виду не только резервное использование «вместо», но ).
Если в гибридной системе отопления есть несколько источников тепла в виде котла, солнечных коллекторов, тепловых насосов.
Если система отопления служит для обеспечения теплом нескольких потребителей.
Многие производители требуют установки гидрострелки для котлов мощностью 35-40 кВт и выше.

Под эти пункты попадает достаточно большое количество современных систем отопления для коттеджей и коммерческой недвижимости, в меньшей мере это относится к квартирам.

Помимо этого гидрострелка может выполнять функции:

Удаления воздуха из отопительного контура.
Удаление шлама из отопительного контура.
Защита теплообменника котла от перегрева.

В качестве опции, на них можно устанавливать магнитный фильтр для воды, термометры, краны.

Зачем нужна гидрострелка?

Могут возникать перегрузки для циркуляционных насосов из-за явления «передавливания», возникающего из-за взаимного влияния насосов в системе. Это грозит их преждевременным выходом из строя.

Из-за разности температур может происходить коррозия теплообменника котла. Она возникает из-за конденсата, ведь в обратную линию будет идти слишком холодная вода (разница 20 В режиме минимальной мощности котла.

Нужна ли гидрострелка для конденсационного котла?

Поскольку конденсационные котлы предназначены для работы в низкотемпературном режиме, а их теплообменники устойчивы к коррозии, то для простой системы с одним бытовым котлом малой мощности — нет. Впрочем, это не отменяет того факта, что если ваша система попадает под перечень систем где

Нужна ли гидрострелка для напольного котла?

Если речь идёт о твердотопливном котле, особенно о котле с чугунным теплообменником — обязательно. Это сохранит в целостности теплообменник, исключив риск его повреждения от попадания холодной воды. В противном случае от теплового удара теплообменник пойдёт трещинами. На вопрос «нужна-ли гидрострелка для твердотопливного котла» — ответ «Да».

Если речь идёт о газовом котле, то тоже нужна. Поскольку напольные газовые котлы, как правило, относятся к котлам высокой мощности (более 50 кВт).

Нужна ли гидрострелка для настенного котла?

Если это одно или двухконтурный котёл, единственный в системе с радиаторным отоплением — нет. В системе отопления с одним насосом просто нечего балансировать. Риск разрушения теплообменника от теплового удара исключён из-за малой мощности, её модуляции, системы встроенной автоматики и полного прекращения нагрева даже в случае отключения насоса.

Касательно электрических котлов — у них просто нет теплообменника в привычном смысле, там используются блоки ТЭНов. Электрические котлы наиболее часто устанавливаются в современных многоквартирных домах, где система отопления в силу своих размеров не может быть достаточно усложнена.

Данный материал не является исчерпывающим и не может учитывать все ньюансы для каждого отдельного случая. Если у вас возник вопрос по монтажу гидрострелки применительно к планируемой вами системе отопления обращайтесь по телефону 067 246 7407. Специалисты компании Винтерм помогут с грамотным инженерным решением, подбором оборудования, проектом и монтажом систем отопления и водоснабжения.

Разделение гидравлических потоков

Гидрострелку для отопления чаще называют гидравлическим разделителем. Отсюда становится понятным, что эта система предназначена для внедрения в схемы отопления.

В отоплении предполагается использование нескольких контуров, например, таких как:

линии с группами радиаторов;
система тёплого пола;
горячее водоснабжение через бойлер.

При отсутствии гидрострелки для такой системы отопления придётся либо делать тщательно просчитанный проект каждого контура, либо оснащать каждый контур индивидуальным циркуляционным насосом.

Но даже в этих случаях нет полной уверенности достижения оптимального баланса.

Примерно такой можно рассматривать классическую конструкцию гидравлических разделителей, сделанных на базе круглых или прямоугольных труб. Простое, но эффективное решение, кардинально меняющее состояние отопительной системы с участием котла

Между тем решается задача просто. Необходимо всего лишь применить гидравлический разделитель в схеме – гидрострелку. Таким образом, все входящие в систему контуры будут оптимально разделены без риска гидравлических потерь в каждом из них.

Гидрострелка – название «обиходное». Правильному наименованию соответствует определение – «гидравлический разделитель». С конструктивной точки зрения устройство выглядит куском обычной полой трубы (круглого, прямоугольного сечений).

Оба торцевых среза трубы заглушены металлическими блинами, а по разным сторонам корпуса имеются входные/выходные патрубки (по паре на каждой стороне).

Натуральный вид изделий – гидравлических стрелок, выполненных из трубы прямоугольного сечения и круглой. Оба варианта показывают высокую эффективность. Однако гидрострелки на базе круглых труб всё-таки рассматриваются более предпочтительным вариантом

Традиционно завершение монтажных работ по устройству системы отопления является началом следующего процесса – тестирования. Созданная конструкция сантехники заполняется водой (Т = 5 – 15°С), после чего запускается отопительный котёл.

До того момента, пока теплоноситель не прогрет до требуемой температуры (заданной программой котла), водяной поток «крутится» циркуляционным насосом первичного контура. Циркуляционные насосы второстепенных контуров не подключены. Теплоноситель направлен по гидрострелке от горячей стороны к холодной (Q1 > Q2).

При условии достижения теплоносителем заданной температуры, активируются второстепенные контуры системы отопления. Потоки теплоносителя основного и второстепенных контуров выравниваются. Гидрострелка в таких условиях функционирует только как фильтр и отводчик воздуха (Q1 = Q2).

Функциональная схема действия классической гидравлической стрелки для трёх разных режимов работы котла. Схема наглядно указывает распределение тепловых потоков для каждого отдельно взятого режима работы котельного оборудования

Если какая-то часть (например, контур теплых полов) отопительной системы достигает заданной точки прогрева, отбор теплоносителя второстепенным контуром временно прекращается. Циркуляционный насос отключается автоматикой, а поток воды направляется через гидрострелку от холодной стороны на горячую (Q1 < Q2).

Купить или сделать своими руками?

Как говорили, готовая гидрострелка для отопления стоит немало — 200-300$ в зависимости от производителя. Чтобы снизить затраты, возникает закономерное желание сделать ее самостоятельно. Если варить умеете, никаких проблем — купили материалы и сделали. Но при этом надо учесть следующие моменты:

Резьба на сгонах должна быть хорошо прорезанной и симметричной.
Стенки отводов одинаковой толщины.

Качество самодельного изделия может быть «не очень»

Вроде, очевидные вещи. Но вы удивитесь, как сложно найти четыре нормальных сгона с нормально сделанной резьбой. Далее, все сварные швы должны быть качественными — система будет работать под давлением. Сгоны приварены строго перпендикулярно к поверхности, на нужном расстоянии. В общем, не такая простая это задача.

Если сами пользоваться сварочным аппаратом не умеете, придется искать исполнителя. Найти его совсем непросто: либо дорого просят за услуги, либо качество работы, мягко говоря, «не очень». В общем, многие решают купить гидрострелку, несмотря на немалую стоимость. Тем более, в последнее время, отечественные производители делают не хуже, но намного дешевле.

Гидрострелка. Устройство и назначение (видео)

Выбор редакции

Как правильно передать показания счетчика за электроэнергию

Регулятор давления воды в системе водоснабжения

Солнечные батареи для дома: оправдана ли стоимость комплекта?

Калькулятор площади трубы и расхода краски

Обзор лучших энергосберегающих обогревателей для дома

Назначение и функции гидроразделителя

Особенности работы систем водяного отопления

В индивидуальных системах водяного отопления довольно часто используются различные потребители теплоты, среди них основными являются следующие:

1. Система приборов отопления различного типа;
2. Комплексы водяного напольного отопления (теплые полы и теплые стены);
3. Емкостное оборудование для горячего водоснабжения – БКН (бойлер косвенного нагрева);
4. Дополнительные – теплообменные аппараты приточной вентиляции, бассейнов и другие.

Каждый из указанных потребителей тепла имеет свой обособленный гидравлический и температурный алгоритм работы.

Бойлеры косвенного нагрева ГВС работают в высокотемпературном режиме – это необходимо для быстрого нагрева воды при ее интенсивном потреблении, оборудование имеет минимальное значение гидравлического сопротивления по тракту теплоносителя.
Блок отопительных приборов (радиаторов, конвекторов, регистров) работает на средних температурах и отличается средними значениями гидравлического сопротивления.
Теплые полы обладают самым высоким сопротивлением в системе и функционируют в низкотемпературном режиме – температура воды здесь не превышает 55С.

Также следует отметить, что каждый потребитель тепла работает в различном режиме – если радиаторы имеют чаще всего довольно стабильный, постоянный характер работы, то БКН и водяные теплые полы имеют циклический режим. Определенная нестабильность и цикличность может наблюдаться и у батарей – при условии оснащения их термостатической арматурой, работающей в автоматическом режиме.

В системе отопления

Все указанные обстоятельства обычно негативно отражаются на общей работе системы – котел может постоянно работать на предельной нагрузке или часто включаться/выключаться – это вызывает повышенный износ оборудования и снижение срока его службы. Если говорить о потребителях тепла, то здесь также может наблюдаться снижение качества работы – прежде всего колебания температуры теплоносителя.

Назначение гидростреки

Гидрострелка предназначена для разделения потоков циркулирующего теплоносителя в зависимости от нагрузки и мощности котлоагрегата на 2 области – котловой первичный контур и вторичный контур потребителей тепла. Это позволяет наладить нормальный режим работы котла (или группы теплогенераторов, соединенных каскадом), обеспечивает эффективный режим работы каждого отдельного вида потребителей тепла – отопительных приборов, БКН системы горячего водоснабжения и комплексов водяных теплых полов.

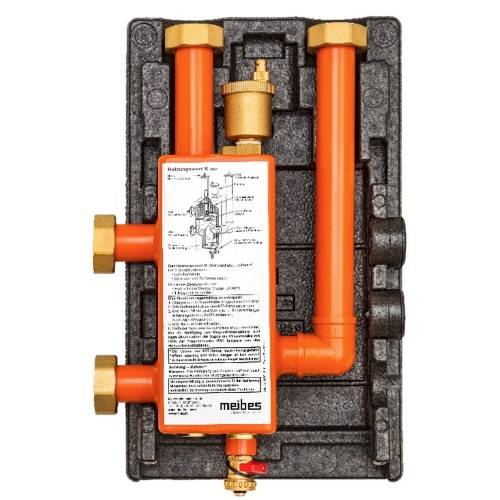

Гидрострелка Gidruss

Следует отметить, что циркуляционный насос котла (встроенный в агрегат или установленный отдельно) обычно не гарантирует обеспечения качественной циркуляции теплоносителя в системе с большим числом потребителей – поэтому каждый блок потребления обычно оснащается независимым насосом (узел теплых полов – в обязательном порядке, БКН – в соответствии со схемой подключения).

Таким образом, основными функциями гидрострелки в системе автономного отопления являются:

1. Разделение циркуляции теплоносителя на первичный и вторичный контуры;
2. Снижение взаимного влияния потребителей тепла;
3. Поддержание нормального гидравлического и температурного режима работы теплогенерирующего и нагревательного оборудования – котла, отопительных приборов, теплых полов и бойлера ГВС, различных теплообменников;
4. Частично – воздухоудаление и отделение твердых частиц из потока теплоносителя;
5. Выполнение функции распределительных коллекторов – при наличии соответствующего количества патрубков.

Какие возможности приписывают гидросепаратору

В среде инженеров-теплотехников встречаются диаметрально противоположные мнения по поводу необходимости установки гидрсотрелок в системах отопления. Масла в огонь подливают заявления производителей гидротехнического оборудования, сулящие увеличение гибкости настройки режимов работы, повышение КПД и эффективности теплоотдачи. Чтобы отделить зёрна от плевел, для начала рассмотрим абсолютно беспочвенные заявления о «выдающихся» способностях гидравлических сепараторов.

КПД котельной установки никак не зависит от устройств, установленных после присоединительных патрубков котла. Полезное действие котла целиком и полностью заключено в преобразовательной способности, то есть в процентном отношении тепла, выделенного генератором, к теплу, поглощённому теплоносителем. Никакие специальные методы обвязки не могут повысить КПД, он зависит только от площади поверхности теплообменника и корректного выбора скорости циркуляции теплоносителя.

Многорежимность, которая якобы обеспечивается установкой гидрострелки, это также абсолютный миф.

Суть обещаний сводится к тому, что при наличии гидрострелки можно реализовать три варианта соотношений расхода в генераторной и потребительской части.

Первый — абсолютное выравнивание расхода, что на практике как раз возможно только при отсутствии шунтирования и наличии в системе только одного контура. Второй вариант, при котором в контурах расход больше, чем через котёл, якобы обеспечивает повышенную экономию, однако в таком режиме по обратке в теплообменник неизбежно поступает переохлаждённый теплоноситель, что порождает ряд негативных эффектов: запотевание внутренних поверхностей камеры сгорания или температурный шок.

Также существует ряд доводов, каждый из которых представляет бессвязный набор терминов, но по сути своей не отражающий ничего конкретного. К таковым относятся повышение гидродинамической стабильности, увеличение срока службы оборудования, контроль за распределением температуры и иже с ними.

Также можно встретить утверждение, что гидроразделитель позволяет стабилизировать балансировку гидравлической системы, что на практике оказывается прямо противоположным. Если при отсутствии гидрострелки реакция системы на изменение протока в любой её части неизбежна, то при наличии разделителя она ещё и абсолютно непредсказуема.

Реальная область применения

Тем не менее, термогидравлический разделитель — устройство далеко не бесполезное. Это гидротехнический прибор и принцип его действия достаточно подробно описывается в специальной литературе. Гидрострелка имеет вполне определённую, пусть и достаточно узкую область применения.

Важнейшая польза от гидроразделителя — возможность согласовать работу нескольких циркуляционных насосов в генераторной и потребительской части системы. Часто случается, что подключенные к общему коллекторному узлу контуры снабжаются насосами, производительность которых отличается в 2 и более раз.

Наиболее мощный насос при этом создаёт разницу давлений настолько высокую, что забор теплоносителя остальными устройствами циркуляции оказывается невозможным. Несколько десятков лет назад эта проблема решалась так называемым шайбованием — искусственным занижением протока в потребительских контурах путём вваривания в трубу металлических пластин с различным диаметром отверстий.

Гидрострелка шунтирует подающую и обратную магистраль, за счёт чего разрежение и избыточное давление в них нивелируются.

Второй частный случай — избыточная производительность котла по отношению к потреблению контуров распределения. Такая ситуация характерна для систем, в которых ряд потребителей работает не на постоянной основе. Например, к общей гидравлике могут быть привязаны бойлер косвенного нагрева, теплообменник бассейна и отопительные контуры зданий, которые отапливаются лишь время от времени.

Установка гидрострелки в таких системах позволяет поддерживать номинальную мощность котла и скорость циркуляции всё время, при этом излишек нагретого теплоносителя поступает обратно в котёл. При включении дополнительного потребителя разница расходов снижается и излишек уже направляется не в теплообменник, а в открытый контур.

Гидрострелка также может служить коллектором генераторной части при согласовании работы двух котлов, особенно если их мощность существенно отличается.

Дополнительным эффектом от работы гидрострелки можно назвать защиту котла от температурного шока, но для этого расход в генераторной части должен превышать расход в сети потребителей не менее чем на 20%. Последнее достигается путём установки насосов соответствующей производительности.
