Узел прохода дымовой трубы через плоскую кровлю
При монтаже дымовой трубы на плоской крыше, важно помнить, что ее высота над поверхностью кровли должна составлять 500 мм согласно нормативам СНиП. Через бетонную плиту перекрытия может выводиться круглая труба, прямоугольный короб дымохода или непосредственно кирпичный дымоход
Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа
Узел прохода круглой трубы будет рассматриваться отдельно, а для остальных случаев используются два основных принципа монтажа.
Особенности обустройства прохода через скатную крышу
Как закрепить дымоход на крыше? На дымовой трубе с внутренней стороны крыши требуется смонтировать фланец, достаточно жесткий, чтобы воспринимать нагрузки от обрешетки – вывод дымохода заставляет демонтировать часть прогонов, и без установки фланца конструкция останется в подвешенном состоянии.
Фланцем обычно служит стальной лист с приваренными к нему ребрами жесткости. Толщина листа должна составлять не менее 2-3 мм. На фланец следует уложить негорючий теплоизолятор – базальтовый картон. Это предотвратит передачу тепла от дымохода на обрешетку. Если конструкция дымохода недостаточно надежна, чтобы взять на себя часть нагрузок на кровлю, по периметру отверстия монтируется стропильная конструкция или дополнительные стойки, чтобы нагрузка передавалась на чердачное перекрытие.
Вокруг трубы все слои кровли должны быть вырезаны на промежуток, соответствующий нормативам, указанным в СНиПе (зависит от вида трубы и степени ее нагрева). Полученный зазор требуется заполнить негорючим теплоизолятором – базальтовой или стеклянной ватой, базальтовым картоном.
Принцип герметизации примыкания кровельного материала к дымоходной трубе зависит от таких факторов, как:
Чтобы дымоход, выведенный через скатную кровлю, не повреждался при сходе снега, рекомендуется выше по скату установить снегозадержатели. При ширине дымохода (поперек ската) свыше 800 мм, выше него на скате следует смонтировать специальную конструкцию, отводящую водяной поток.
Вывод через кровлю трубы с круглым сечением
Выполнить гидроизоляцию примыкания кровли к трубе круглого сечения без использования специальных кровельных проходок весьма затруднительно. На строительном рынке предложен широкий выбор узлов для труб, различающихся диаметром и материалом изготовления.
Универсальным вариантом является алюминиевый фланец, снабженный силиконовым или резиновым гофром. Выпускается несколько типоразмеров данных элементов, благодаря чему можно подобрать проходку для дымоходной трубы любого популярного диаметра. Рабочая поверхность фланца покрыта материалом, аналогичным материалу гофра, и снабжена канавками для заполнения герметиком. Верхушка конуса гофры срезается под требуемый диметр, после чего проходку требуется натянуть на дымовую трубу. Фланец необходимо промазать герметиком и прикрепить к кровле саморезами, которые входят в комплект. Если кровельное покрытие выполнено не из металла, фланец крепится дюбелями либо длинными саморезами непосредственно к обрешетке.
Для крыш с различным уклоном скатов предлагаются проходки, в которых гофра располагается под разным углом к фланцу. Можно приобрести разъемную конструкцию, которая применяется, если нет возможности натянуть гофр на трубу по причине наличия выступающих частей или большой высоты смонтированного дымохода. Такая проходка снабжена хомутами, благодаря которым гофр плотно обжимается вокруг трубы.
Крепление дымохода на крыше может быть выполнено с использованием проходок, в которых вместо гофры используется шарнирный сегмент. Это универсальный вариант для кровли с любым углом наклона ската: поверхности стыковочных элементов имеют шарообразную форму и могут закрепляться друг относительно друга под любым углом.
Производители материалов для кровли нередко предлагают готовые проходки для дымовых труб с фланцем, заранее отформованным под соответствующее кровельное покрытие. Такая проходка крепится к обрешетке кровли с необходимым перехлестом. Чтобы добиться совпадения диаметров, срезается конус фартука. Проходки от производителей кровельных покрытий имеют несколько стандартных углов наклона. Для герметизации стыка монтируется второй конический фартук внахлест с первым.
Разновидности
Элементы различаются между собой по материалу изготовления:
- Кирпичные дымоходы. Это классический вариант, который отличается надежностью и нетребовательностью к отделке. Для производства изделий применяется красный кирпич. Для укладки кирпича необходимо использовать специальный огнеупорный раствор. Хорошо подходит известковый раствор.
- Стальные дымоходы. Это бюджетный вариант, для которого характерна простота установки, небольшой вес и большой выбор размеров сечения. Но стальные трубы быстро прогорают, срок их безопасной эксплуатации относительно низок.
- Сэндвичи. Эти дымоходы состоят из нескольких металлических труб разных размеров, помещенных друг в друга. Между ними находятся слои термоизоляции. Сэндвичи сохраняют достоинства простых стальных дымоходов, но лишены их недостатков. Главными минусами таких конструкций являются высокая цена и возможность разгерметизации при резких перепадах температур, которая может привести трубу в полную негодность.
- Модульные дымоходы. Как и сэндвичи, эти дымоходы являются многослойными. Они состоят из слоев металла и огнеупорной глины (шамот). Между ними расположен слой базальтового утеплителя. Корпус трубы выполняется из облегченного бетона. Если слой глины находится внутри, то дымоходы называются шамотными, если внутри расположена металлическая труба, то конструкция называется модульной.

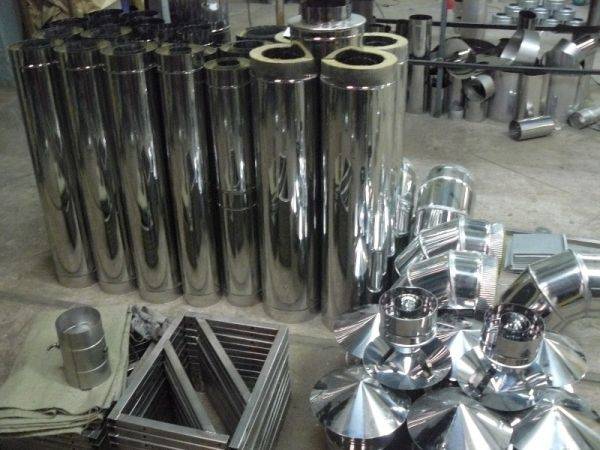

Стальной дымоход
Сэндвич
Кирпичных дымоход
Модульный дымоход
Существуют сложные дизайнерские варианты труб, производство и установка которых стоят больших денег. В строительстве они используются редко. Сюда относятся стеклянные конструкции.
ОСТОРОЖНО!
Категорически не рекомендуется использовать трубы из асбоцемента. Их огнестойкость находится на низком уровне, а при нагревании они выделяют канцерогены, отравляющие окружающий воздух.
Это интересно: Крыша из профнастила — изучаем со всех сторон
Труба прямоугольного или квадратного сечения
Кирпичный дымоход классической печи обычно имеет прямоугольное или квадратное сечение, так как это самая простая форма для монтажа. Аналогично выглядит и внешний кожух керамического печного дымохода.
В стандартном исполнении дымоходный канал располагается строго вертикально, но на перекрытии чердака можно обустроить горизонтальный участок небольшой длины, чтобы скорректировать место выхода дымохода на крышу.
В кровельном пироге вырезается отверстие и монтируется деревянная конструкция, о которой говорилось выше. После того, как кладка трубопровода, проходящего сквозь кровлю, завершена, необходимо обеспечить надежную защиту проходного узла от атмосферных осадков. Изнутри, со стороны чердачного помещения, крепится стальной лист для оформления места проходки (отверстие в нем вырезается под размер трубы, лист надевается на дымоход заранее). Защитно-декоративная пластина крепится к краям опорного короба при помощи саморезов, стык по периметру трубы заполняют огнестойким герметиком. Короб изнутри обкладывается листами асбеста либо зазор между ним и трубой заполняется базальтовой ватой.
Труба прямоугольного сечения
С внешней стороны на кирпичную трубу заводят края гидроизоляции, в которой предварительно был выполнен крестообразный надрез. Каждый из получившихся треугольников срезают таким образом, чтобы нахлест на стенку дымохода составил 10–12 см. Гидроизоляцию приклеивают к кирпичу при помощи специального материала – эластичной металлизированной ленты с клеящим слоем.
Затем монтируется внутренний фартук. Конструкция состоит из четырех планок, выполненных из оцинкованной стали. Верхний загнутый край каждой планки заводится в штрабу, выполненную по кирпичу, а не в кладочный шов. По углам планки стыкуются с заходом друг на друга в 15 мм. Все примыкания обрабатываются жаростойким герметиком. На боковых планках должны быть предусмотрены бортики, которые направят поток воды вниз. Под нижнюю планку заводится металлический лист с бортиками – галстук, который обеспечивает отвод воды к нижнему краю кровли или в ближнюю ендову.
Чтобы декоративно оформить выведенный дымоход через крышу, устанавливают внешний фартук из оцинкованного листового металла. Материал может быть окрашен в цвет кровли. Способ крепления тот же, что и у внутренней конструкции, но можно обойтись без штрабы, обработав стык термостойким герметиком для наружных работ. Края фартука, уложенные поверх кровельного покрытия, крепятся оцинкованными саморезами.
Рабочий процесс – поэтапная технология
Наверняка вам интересно, возможно ли обустроить качественную и надежную вентиляцию (дымоход) собственноручно и при этом сэкономить не только деньги, но и время – наш ответ положительный. В нижеизложенных разделах будет описана подробная инструкция в подтверждение тому, что данный процесс возможен для самостоятельного освоения.
Этап первый – подготовительный
Первоначально следует подготовить все необходимое для последующих работ:
- Приобрести трубу, если нет в наличии, и огнезащитный материал.
- Крепежные материалы.
- Инструмент:
- Строительный уровень.
- Сварочный аппарат – в том случае, если трубу придется стыковать.
- Шуруповерт.
- Молоток.
- Лобзик и болгарку.
- Деревянный брус.
- Отделочный материал.
- Проект дымохода, где указано точное месторасположение будущего вентиляционного выхода.
Этап второй – подготовка кровли
Теперь переходим к процессу, где уже требуется работать своими руками:
- Для начала на крыше отмеряем расстояние от любой стропильной балки, которое составляет полметра плюс диаметр вентиляционной трубы.
- Сооружаем в указанном месте еще одну балку, чтобы повысить устойчивость кровли.
- С помощью обычного отвеса из центра вымеренного расстояния отмеряем точку на полу чердачного помещения или мансарды.
- Вокруг этой точки крепим вертикальный и горизонтальный брус так, чтобы до трубы (ее центр – вымеренная точка) от каждого края было равное расстояние.
Вместо бруса можно использовать металлический профиль
Сверлим насквозь дырку в указанном месте, чтобы на потолке первого этажа образовалось отверстие. По плану это должно быть точно над печью или в полуметре от этого места.
В итоге у нас должен получится усиленный короб внутри которого будет проложен дымоход. При этом его следует монтировать только в чердачном-мансардном помещении, в жилой комнате трубу достаточно облагородить отделочными материалами.
От короба можно отказаться, если приобрести кожух на трубу из оцинковки
Короб необходим для безопасной работы вентиляционной системы, которая нередко нагревается до критических температур – защита как для живущих в доме, так и для воспламеняемых материалов.
Этап третий – сквозное отверстие
Теперь перейдем к подготовке определенного места для прохода вентиляционной трубы в потолке первого этажа/полу чердачного помещения:
- В том случае, если перекрытие выложено из дерева, то можно вырезать круг необходимого диаметра с помощью бензопилы. Напоминаем, что к диаметру самой трубы необходимо добавить по 15-20 смс каждой стороны.
- Если же работать предстоит с бетонной плитой, то в этом вам поможет длинный бур и перфоратор – инструментом высверливается множество отверстий по кругу. Весьма ослабевший кусок плиты выбивается кувалдой.
Именно деревянным перекрытиям необходимо уделять больше внимания, к примеру, дымоход в бане –наиболее опасный участок
Переходим к вскрытию кровли. Наиболее оптимальный вариант – когда кровельный материал еще не уложен, но это возможно только в том случае, если дом находится на этапе строительства.
Мы же будем разбираться с процессом установки дымохода уже после сдачи объекта в эксплуатацию:
- Перед тем как вывести трубу через крышу из профнастила надрезаем материал таким образом, чтобы его можно было отогнуть и оставить в таком положении на некоторое время.
- Если же предстоит столкнуться с черепицей, то остается произвести только частичный демонтаж в том месте, где по плану будет выходить труба (с небольшим запасом).
- Теперь, когда у нас образовалось сквозное отверстие, можно вставлять вентиляционную трубу в «дырку» на крыше.
- Фиксация самого дымохода осуществляется путем установки разборных хомутов, которые в свою очередь крепятся к возведенному нами защитному коробу.
- Отверстие на крыше, со стороны чердака, закрываем асбестовым листом, который не будет нагреваться.
- Теперь, используя паровую пленку, крепим ее к стенкам короба для труб с помощью мебельных скоб.
Место, где стоит печь и соединяется с дымоходом необходимо также обезопасить, используя огнезащитные материалы
Соединяем свободный конец трубы с печью, лучше для этого использовать сварочный аппарат, данный метод обеспечивает герметичность соединения. Можно использовать и соединительный хомут, но тут все зависит от идеальной формы изделий – если нет дефектов, то и герметичность будет достойной. (См. также статью Металлические хомуты для труб: особенности.)
Какие герметики для печных труб лучше использовать виды. характеристики
Дымоход – одна из важнейших коммуникаций в жилых строениях, от эффективности работы которого во многом зависит возможность проживания в доме. Однако для того, чтобы функционирование дымовых сооружений было эффективным и безопасным, недостаточно просто их установки – необходимо также обеспечить герметичность конструкции.
В процессе эксплуатации дымохода возникающая внутри него очень высокая температура (1300 °C) способствует образованию различных трещин и свищей в сооружении. Это значительно снижает тягу и даёт возможность токсичным продуктам горения проникать в помещение. Поэтому потребность в обеспечении герметичности дымовых труб становится жизненно необходимой.
Необходимость в ремонте и герметизации рано или поздно возникает даже для дорогих и качественных трубных изделий, например, оцинкованных или выполненных из нержавеющей стали. Чтобы герметизация была эффективной и долгосрочной, следует с данной целью использовать качественный и надёжный герметик для печных труб.
Герметизация прямоугольных и квадратных труб
Обеспечить надежность крыши в местах ендов и примыканий поможет галстук из металлических деталей (планок примыкания), которые заводят под покрытие на 150-200 мм.
Перед тем, как наложить профнастил, необходимо загерметизировать место прохода стояка мембраной.

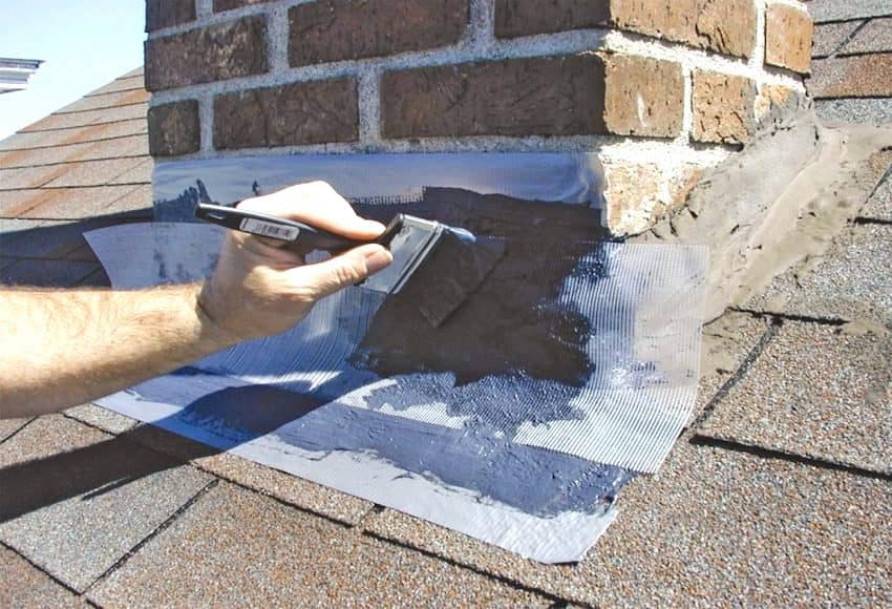

- В материале делают крестообразный вырез, и приклеивают к стенкам дымохода на высоте более 5 см.
- Под верхнюю планку примыкания крепят самоклеющуюся ленту «Вакафлекс»: снизу, сбоку, затем сверху.
Иногда дымоход устраивают в готовой крыше, вырезая в профнастиле отверстие с запасом 1,5-2 см. Для этого металлический лист в месте примыкания прямоугольной трубы отгибают, приклеивают гидроизоляционную мембрану и устанавливают нижнюю, затем верхнюю обрешетку, плотно прижатую к кровельному пирогу и дымоходу.
Меры безопасности при монтаже дымохода должны строго соблюдаться
Оштукатуривание трубы
Во избежание образования толстого слоя штукатурки, следует знать, как правильно утеплить трубы:
- Для начала заделайте цементным раствором все имеющиеся неровности на трубе;
- Затем обтяните стенки армирующей сеткой;
- Завершающим этапом является нанесение штукатурки.
Армирующая сетка позволит штукатурке хорошо держаться на трубе и не трескается при высыхании
Укрепление трубы асбестоцементом
Обшивка дымохода асбестоцементом требует использования цементно-известковой смеси, наносимого на поверхность плит.
- Дымоотвод армируют сеткой и набрызгивают первый слой раствора.
- На отрезки изоляции наносят новый слой смеси и крепят к поверхности дымохода.
Обшивка листовым железом
Изолируя металлическую трубу, следует соблюдать расстояние дымохода от горючих материалов — 60см.
- Конструкцию обворачивают минватой толщиной 5 см внахлест, зажимают стальной проволокой. Поверх обворачивают металлическим листом.
- В предварительно подготовленные зазоры вставляют заклепки, замыкают головки фиксаторов специальным инструментом.
Какая преследуется цель
При подготовке чертежей важно предусмотреть прямое расположение трубы, идущей от печи
- Максимальная температура нагрева внешней стенки дымохода не должна превышать 50 градусов.
- Гидроизоляция кирпичной печной трубы на крыше позволяет соблюдать установленные нормы, а металлические элементы потребуют дополнительного утепления, предупреждающего образование конденсата.
После монтажа трубы, достаточно провести оштукатуривание с последующей укладкой миллитового кремнезема, теплоизоляционной ваты МКРР – 130 или рулонного фетра МКРФ-100.
Обшиваем дымоход профнастилом
Приоритет автономного отопления частного дома все более очевиден. Помимо существенной экономии, это -возможность самостоятельного выбора альтернативных способов отопления. Среди достаточного количества доступных вариантов по-прежнему популярно печное отопление. Несмотря на определенные сложности монтажа, это лучший способ создать в доме благоприятный микроклимат.
Любое автономное отопление, за исключением электричества, предполагает необходимость отвода продуктов горения через дымоход. Сегодня достаточно материалов, которыми он может быть организован. В том случае, если это огнеупорный кирпич, целесообразнее всего защитить его от негативного воздействия агрессивных факторов окружающей среды посредством облицовки.
Внимание. Наши читатели считают, что утренняя рыбалка — миф! Раскрыт секрет улова, необходимо всего лишь растворить 1 пакетик в 0,5 литрах воды читать далее
Облицовка дымохода – это своеобразный щит, препятствующий возникновению конденсата, в результате взаимодействия разницы температур окружающей среды и дымоходной трубы.
Для чего нужна герметизация дымохода
Монтаж трубы любой конфигурации предполагает противопожарный зазор между кровельным пирогом и дымоходом. Результатом является отверстие по внешнему периметру дымохода, в которую свободно проникает атмосферная влага. Если эту щель не заделать герметично, то вода быстро начнет разрушать элементы кровли, с которыми соприкасается непосредственно.
Возможны следующие негативные последствия разгерметизации крыши из профнастила в районе печной трубы:
- Гниение деревянных конструктивных элементов кровли.
- Структурное разрушение синтетических материалов теплоизоляции кровельного пирога. В результате теплоизоляция теряет свою эффективность, а процессы разрушения строения идут по нарастающей.
- Коррозия профнастила от стыковочного края. В месте, где профнастил был разрезан, его защитные слои становятся уязвимыми для внешнего воздействия. Разрушение защиты спровоцирует процесс ржавления железной основы.
Этапы отделки дымохода металлопрофилем
Смотреть видео – обшивка металлопрофилем часть 1
Обшивка дымохода 1 часть wma
Для обшивки дымохода жестью необходимо подготовить следующие приспособления:
- Инструмент для резки листов. Идеальный вариант – циркуляционная пила или электрический лобзик, если же объем работ небольшой, можно обойтись ножовкой или ножницами по металлу. Использовать болгарку не рекомендуется, так как при ее контакте с металлическим листом происходит нагрев поверхности, из-за которого материал может деформироваться.
- Уровень для максимальной точности монтажа.
- Саморезы и шуруповерт для крепления листов.
Сам монтаж обшивки проходит по нижеприведенному плану:
- Изготавливается и устанавливается металлический или деревянный каркас, на который будет крепиться обшивка.
- Раскройка металлопрофиля.
- Укладка листов.
- Закрепление листов при помощи саморезов.
- Герметизация стыков.
- Установка специальных уголков в местах стыка для эстетической привлекательности.
Смотреть видео – обшивка металлопрофилем часть 2
Обшивка дымохода 2 часть
Главное в монтаже – максимально ровная укладка нижнего ряда (в месте стыка с кровлей), так как от нее в большей мере зависит герметичность и надежность конструкции.
Заделка щелей между трубой и крышей из шифера
Иногда возникает вопрос, как заделать щель между трубой и шифером.
Технология предусматривает такую последовательность:
- Сначала прорезают отверстие круглой формы в стальном листе, который потребуется для отделки конька.
- Далее на трубу одевают кольцо листового асбоцемента.
- Для абсолютной герметизации, чтобы в будущем не возникло проблем с тем, что течет труба на крыше, стык трубы с кровлей заделывают раствором асбестоцемента (пропорция 1:2).
- Кроме того, этим же раствором заливают щель между дымоходной трубой и листом шифера. Для этого на время можно сделать ограничитель из картона.
Выбор места вывода
Выбор удобного места для изготовления отверстия в крыше из профнастила под трубу дымохода – половина успеха. Естественно, решающий фактор в этом вопросе – расположение печи. Профессиональные печники рекомендуют располагать дымоход строго вертикально, однако существуют более тонкие нюансы:

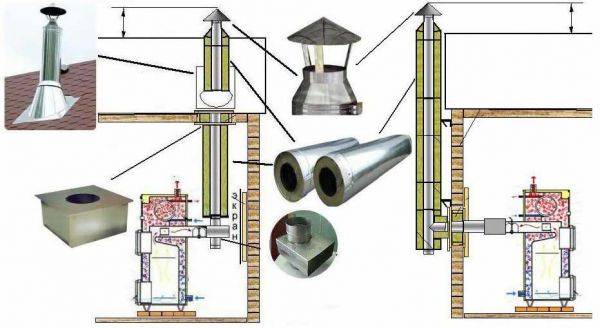

Схема вывода дымохода через крышу из профнастила
- Лучше всего располагать отверстие для вывода дымохода в самой высокой точке крыши, то есть поближе к коньку. Оптимальное расстояние от конька до трубы – 50-80 см.
- Желательно, чтобы отверстие в крыше из профнастила для трубы не попадало на элементы стропильной системы. Чтобы их обойти пользуются отводами, угловыми участками дымохода. С помощью них можно задать поворот на 90 или 45 градусов.
- Длину сегментов дымоходной трубы рассчитывают таким образом, чтобы стыки находились выше или ниже мест прохождения перекрытий и кровли из профнастила. Иначе качественно выполнить соединение будет проблематично.
- Чтобы обеспечить хорошую тягу, системы должна быть на 1-1,5 больше конька кровли. Если труба слишком высокая, во время прохождения по ней поток дыма успеет остыть, что приводит к появлению конденсата.
Чтобы проверить, правильно ли вы определили место выхода будущего дымохода, нарисуйте маркером на крыше из профнастила отметку и проверьте ее температуру в конце дня – труба должна располагаться в «холодной зоне», то есть оставаться в тени на протяжении почти всего дня.
Подготовительный этап работы
Чтобы в процессе установки трубы не возникло сложностей, нужно заранее подготовить место работы и инструменты. Отверстие из профнастила вырезают согласно следующей технологии:
После определении конфигурации дымохода, намечают, где будет располагаться выход на кровлю. Напомним, что лучше размещать трубу вертикально.
Подбирают размер сечения дымоходных труб исходя из рекомендаций производителя отопительного прибора. Чем толще и выше труба, тем лучше удаляется дым из печи
Важно, чтобы все сегменты были одного сечения и подходили друг другу, вставлялись без образования зазора.
На крыше из профнастила намечают контур трубы с помощью перманентного маркера.
Болгаркой с тонким диком по металлу вырезают отверстие, отступив от намеченной лини пару сантиметров внутрь. Работать с профнастилом следует аккуратно и медленно, чтобы край среза был ровным, без зазубрин, об которые можно пораниться в процессе вывода трубы.
В углах отверстия нужно сделать короткие надрезы, чтобы загнуть края профнастила вверх.
В потолке выпиливают такое же отвесите
Монтируют металлический короб, который соединит трубу со стропилами. Дымоход пройдет через отверстие внутри короба, расстояние между их стенками должно быть не менее 15 см.
Из изготовленного отверстия в крыше вынимают утеплитель, гидроизоляционную пленку, пароизоляционную мембрану. Необходимо, чтобы отверстие вышло сквозным.
Вывод дымоходной трубы на крышу
Вся подготовительная работа продела, остается только правильно подсоединить трубу и ввести в эксплуатацию дымоход. Чтобы вывести дымоход на крышу необходимо:
Схема врезки трубы на крыше из профнастила

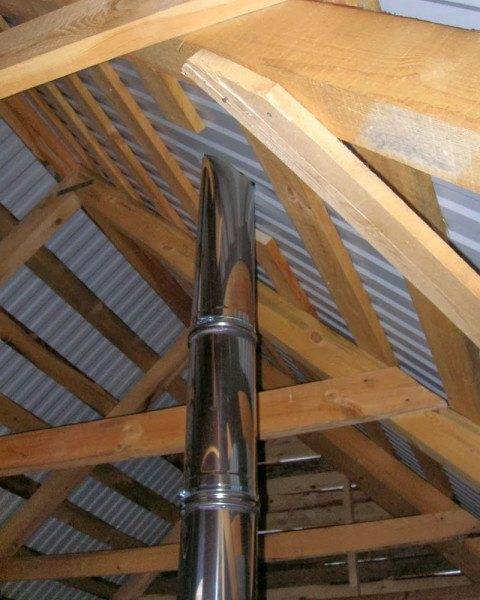

- Через отверстие в коробе просунуть дымоходную трубу и направить ее на кровлю. С помощью клейкой ленты края гидроизоляционной пленки и пароизоляционной мембраны надежно фиксируют к поверхности дымохода.
- В короб плотно засыпать керамзит или уложить минеральную вату. Эти виды утеплителя не подвержены возгоранию, поэтому они и теплоизолируют трубу и защищают от внезапного воспламенения деревянных элементов стропильной системы и обрешетки.
Надевают на трубу резиновый или силиконовый уплотнитель, который защищает от просачивания влаги в месте вывода. Чтобы обеспечить лучшую гидроизоляцию уплотнитель приклеивают к профнастилу огнестойким герметиком.
- Надставляют дымоход новыми сегментами до необходимой высоты, стягивая места соединений хомутами из оцинкованной стали.
- После этого остается только навести красоту – установить наружный фартук под цвет металлочерепицы, который закрывает резиновый уплотнитель и короб.
Установка декоративного наружного фартука
Не бойтесь перегрева гидроизоляционной пленки от поверхности дымохода, от возгорания ее надежно защищает минеральная вата или керамзит, заложенные в коробе.
Выполнить вывод дымоходной трубы на кровлю под силу даже начинающему умельцу, главное не забывать, что халатное отношение к этому вопросу может привести к пожару и утрате вашего имущества.
