Гараж из сэндвич – панелей своими руками: Инструкции

Выбор материала

При выборе материала для создания макета гаража важно учитывать, какие работы выполняются чаще всего, сколько людей вовлечено в работу (если два, то лучше сделать больше), и сколько места в гараже для макета. Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении). Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении)

Основу металла стола лучше сделать, выбрав стальной уголок или профильную трубу (квадратную или прямоугольную в поперечном сечении).

Для верхнего покрытия стола выбран достаточный размер оцинкованного стального листа (антикоррозионная обработка стали значительно продлевает срок службы верстака).

Подготовительные мероприятия

Самостоятельное строительство гаража из шлакоблока начинается с выполнения ряда важных подготовительных мероприятий. Следуйте приведенной последовательности.

Выбор места

В первую очередь выбираем подходящее место для возведения нашего автодомика. Удобно, когда гараж находится рядом с домом – в плохую погоду не придется мокнуть под дождем и пробираться через снежные сугробы.

Выбор и подготовка места для гаража

Лучше, чтобы гараж располагался на минимальном расстоянии от выезда с территории участка. Количество поворотов должно быть минимальным. Не рекомендуется строить гараж из шлакоблока в низине, т.к. это грозит подтоплением атмосферными и грунтовыми водами.

Обязательно убедитесь, что в месте запланированного строительства отсутствуют линии коммуникаций, такие как:

• водопроводы;
• линии электропередач;
• трубы канализации и отопления.

При поломке перечисленных коммуникаций в будущем наличие гаража существенно усложнит их ремонт.

Схема гаража из пеноблоковСхема кладки гаража из пеноблоков

Убедитесь, что при возведении гаража на выбранном месте останется достаточное количество пространства для открывания ворот. Нелишним будет свободное место для парковки машины на время мойки и других работ.

Разметка строительной площадки

Разметка площади под фундамент

Выбрав подходящее место для возведения гаража из шлакоблоков, приступаем к разметке площадки. На этом этапе вам понадобится небольшой набор вспомогательных инструментов, а именно:

• арматурные стержни или другие подобные приспособления;
• молоток для забивки стержней;
• плотная нить для протягивания между колышками;
• рулетка для замеров.

Прежде чем приступать к разметочным работам, нужно в точности определить габариты будущего строения. В этом моменте ориентируйтесь на следующие факторы:

• доступное свободное пространство на участке;
• финансовые возможности;
• индивидуальные предпочтения и потребности.

Если гараж из шлакоблока будет использоваться в качестве места для хранения легковушки стандартного размера, вам вполне хватит строения размерами 6х4 м и высотой 2,5-3 м.

Шестиметровая длина обусловлена габаритами авто (в среднем 4-5 м) с полуметровым запасом для беспрепятственного прохода. Ширина машины составляет в среднем 200-250 см. Примерно по 70 см надо оставить для прохода, установки стеллажей и хранения разного рода материалов, использующихся в гараже.

Ориентировочные размеры гаража

При желании вы можете корректировать размеры постройки на свое усмотрение. Какие-либо строгие ограничения и стандартные габариты в отношении гаражей из шлакоблока отсутствуют.

Разметка площадки под фундамент

Расчет шлакоблока

Выбрав место для строительства и определив оптимальные размеры гаража, приступаем к расчету материалов. Отнеситесь к этому этапу работы с максимальной ответственностью. Из-за ошибок на этапе расчетов вам может попросту не хватить материалов либо же вы зря потратите деньги на ненужные блоки.

Шлакоблок

Расчет будет рассмотрен на примере гаража размерами 6х4 м и высотой 250 см. Кладка выполняется по самому распространенному методу – в половину блока. Размеры ворот – 300х230 см.

Размеры одного блока стандартизированы – 39х19х18,8 см. Исходя из этого, на кладку 1 м2 уйдет 13,6 блоков. Всю постройку вы выложите из 586 элементов. Обычно около 5-10% материала добавляется «на запас». Если в конструкции предусмотрено наличие дополнительных дверей и оконных проемов, учитывайте это при выполнении расчета.

Также вам нужно будет купить бутовый камень для обустройства основания, несколько балок из металла либо древесины (в случае с гаражом указанных размеров будет достаточно пяти 430-сантиметровых балок).

Бутовый камень

Не забудьте купить бетон для заливки фундамента либо компоненты (цемент, песок и щебень) для его самостоятельного приготовления.

Бетон

Также вам понадобится материал для финишного покрытия кровли. При его выборе ориентируйтесь на свои предпочтения.

МеталлочерепицаОндулинТехнические характеристики ондулинаПрофнастил для крышиПрофнастил для крыши

Бетон покупайте или готовьте сами. Пропорции стандартные:

• часть цемента;
• три части песка;
• 4-5 частей щебня.

Как правильно ухаживать, и о недостатках

Это не составляет особого труда, но нужно неукоснительно соблюдать ключевые требования, чтобы не столкнуться с лишними проблемами

Так, с самого начала очень важно подобрать материал с высокой степенью влагостойкости. Далеко не каждая панель удовлетворяет этому требованию, потому что многие производители стараются ввести потребителей в заблуждение. Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя

Если кирпич или газобетонный блок можно брать спокойно — они всегда безопасны — то об этом материале такого сказать нельзя.

В продаже можно встретить изделия, не относящиеся к классу Е1, они выделяют излишнее количество формальдегида и могут представлять опасность для здоровья. Рядом со стенами из СИП недопустимо:

• ставить камины и печи;
• размещать электрические обогреватели;
• накапливать склонные к возгоранию вещества (топливо).

Это накладывает определенные ограничения на планировку внутреннего пространства и на хранение различных предметов. А когда зимой происходит значительный снеговой занос, придется позаботиться об очистке строения. Если оно намокнет, то последствия будут куда печальнее, чем в случае кирпичного, металлического или бетонного гаража. Грамотная внешняя отделка минимизирует негативное воздействие снега и льда, но она удорожает и усложняет проведение работ.

СИП панель не пропускает пар, отчего повышается роль правильного монтажа вентиляции. И даже если она оборудована по всем стандартам, придется отказаться от работы с пищевыми продуктами, от размещения ванн, бань и саун.

Что немаловажно, панель не является несущей конструкцией, и при воздействии любой нагрузки быстро разрушится. Потому монтаж ее должен происходить таким образом, чтобы даже собственная нагрузка как можно полнее шла на балочные элементы и брус. Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет

Если это требование соблюдено, можно смело сооружать даже двухэтажные гаражи, никаких пределов по объему построек и их высоте нет.

Подобно другим постройкам, делающимся из типовых блоков, ключевой трудностью является недостаточная крепость стыков плит. Чтобы тепловое расширение нагревающегося материала не повредило торцы внешних ОСБ, обязательно оставляется специальный зазор.

Производители и продавцы неизменно говорят, что плита невосприимчива к жидкой влаге и водяным парам, поскольку по технологии применяют смолы и парафин, блокирующие промокание. Но опыт реальной эксплуатации показывает, что продолжительное действие воды либо переувлажненной атмосферы плохо отражается на состоянии ОСБ. Потому малейшая щель, не говоря уже о стыках, должна быть закрыта слоем аэрозоля, содержащего силикон.

Внешние стены перекрывают слоем гидроизоляции (пленочной) и обеспечивают вентиляционный зазор. Для лицевой отделки рекомендуется применять сайдинг либо декоративные панели.

Сэндвич-панель, где утеплителем оказывается минеральная вата, еще чувствительнее обычной к воздействию влаги. Целесообразно брать не ее, а блок, наполненный вспененным полистиролом. Так как панельные стыки могут сформировать холодные мостики, придется каждый шов хорошо заделать и потом перекрыть фасонными накладками

Важно учесть, что покрытие, наносимое на производстве, очень восприимчиво к механическому воздействию — снизить опасность поможет только окрашивание или иной защитный слой

И все же, преимущества СИП панелей перевешивают их недостатки. Выполнить работу как следует сумеет любой строитель, даже начинающий. Достаточно уметь работать с молотком и отверткой; стены возводятся по очереди, а чтобы гараж стал более жестким механически, требуется использовать обвязку лентой из стали. Профили для потолочных конструкций должны быть шире, чем для стеновых, соединение нужно производить только саморезами с цинковым внешним слоем.

О том, как построить гараж своими руками из СИП панелей, смотрите в следующем видео.

Уход и эксплуатация за гаражом из металлопрофиля

Для того чтобы гараж прослужил как можно дольше и при этом сохранил свою эстетическую привлекательность, выполняют ряд рекомендаций по уходу за строением из металлопрофиля.

1. Профлист – достаточно «мягкий» материал, на котором от сильных ударов неизбежно останутся вмятины. Об этом нужно знать и избегать механического воздействия на стены и крышу.
2. Независимо от типа облицовочного покрытия, оно легко повреждается острыми предметами. Впоследствии в этих местах появляется ржавчина. Поэтому все сколы и царапины необходимо без промедления покрывать антикоррозийными составами и окрашивать в цвет металлопрофиля.
3. Для создания более комфортной остановки внутренние стены гаража обшивают ОСБ и утепляют.

Гараж из металлопрофиля можно спроектировать и выстроить самостоятельно. В этом помогут пошаговые инструкции по монтажу и рекомендации по выбору материалов.

Отрицательные стороны быстровозводимого строения из сэндвич-панелей

Недостатками сборных зданий можно считать:

• необходимость организации системы принудительного проветривания, без которой влажность воздуха в гараже повышается;
• низкую несущую способность длинных сэндвич-плит;
• невозможность навешивания на стены хозблока тяжелых конструкций;
• необходимость тщательной обработки стыков между плитами.

Сэндвич-панели — удобный в монтаже, недорогой материал для возведения вспомогательных зданий. Пошаговая инструкция помогает безошибочно выполнить все этапы работы

Важно правильно собрать и обшить каркас. Тогда установка ворот и окон не вызовет проблем

Внешняя отделка

Конечно же, чтобы ваш гараж приобрел привлекательный вид, необходимо провести отделочные работы, потому что иначе строение скорее будет напоминать картонную коробку, нежели гараж.

Положительным свойством СИП-панелей является тот факт, что с ними можно использовать любой тип наружной отделки: штукатурка, плиты, кирпич, декоративный камень и др. Причем СИП позволяет добиться идеально ровных стен, что заметно облегчает задачу при внешней отделке.

По завершению этих работ, которые можно закончить в 4-5 дней, вы можете насладиться делами рук своих. И пусть этот гараж станет не только местом стоянки вашей ласточки, но и тем островком тишины и покоя, той отдушиной, в которой так нуждается каждый автомобилист. И напоследок пожелаем вам доброго настроения и попутного ветра!

Гараж из панелей СИП: что это такое?

Материал пришел к нам с морозной Канады, климат которой, как известно, не радует местных жителей теплыми зимами и мягким, продолжительным летом. Как и россияне, канадцы вынуждены утепляться по полной программе.

Но нередкие экономические обвалы привели канадцев к мысли о поиске недорогого и теплого материала, легкого в строительстве, позволяющего заменить стандартный кирпич и строить быстро, но, при этом, надежно. Многочисленные эксперименты, опыты, исследования привели к созданию уникального материала, СИП-панелей. Но что же это такое?

СПРАВКА: Панель представляет собой многослойную структуру, состоящую из листов ОСП (спрессованная древесина) и утеплителя.

Слои крепятся при помощи клея на основе полиуретана, который выдерживает практически любые испытания на прочность: сила давления, влага, перепады температуры и другие внешние факторы. Таким образом, одна панель способна выдержать давление в целых 18 тонн! Это просто уму непостижимо!

Утеплитель бывает нескольких видов, но чаще всего, это — пенополистирол, надежный, долговечный и экологичный.

Благодаря внушительным размерам плит, строительство ведется в кратчайшие сроки, и, кроме того, есть возможность сооружать гаражи не по стандарту, а фигурных форм, что особенно привлекает любителей оригинальных дизайнерских решений.

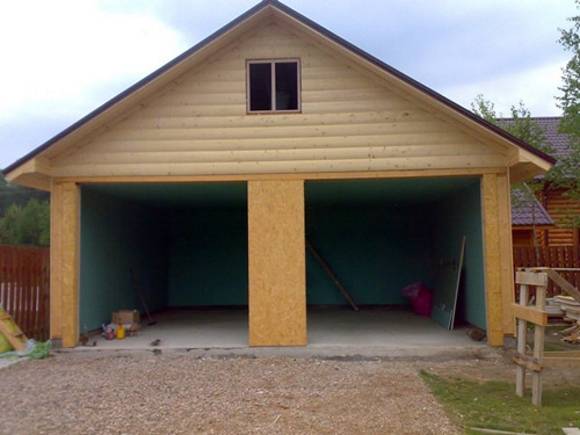

Гараж из СИП-панелей — фото:

Плюсы и минусы

Как и любая технология строительства, сип-технология имеет свои преимущества и недостатки. Давайте изучим их для полного, объективного ознакомления с методикой строительства.

К преимуществами можно отнести следующее:

1. Плиты обладают превосходной тепло- и шумоизоляцией. Не зря же канадские гаражи (как и дома) признаны самыми теплыми и уютными. По теплоизоляционным свойствам с СИП не может сравниться даже столь знаменитый в России кирпич. Для создания идеальной атмосферы в помещении нужно либо выстроить кирпичную стену толщиной 2.5 м, либо поставить одну СИП-панель, толщиной 17 см. Разница на лицо.
2. Конструкция славится легким весом, что позволяет возводить гараж в считанные часы. Средний вес одной панели, площадью 1м2 равен 15 кг. Таким образом, построить гараж можно и без сторонней помощи, чего нельзя сказать о строительстве с использованием других материалов (кирпич, блоки, бетонные панели).
3. Благодаря уникальной структуре, строить из СИП можно в любое время года, что становится очень удобным.
4. СИП устойчивы практически к любым агрессивным внешним факторам, будь то перепады температуры, влажность, грибок или плесень.
5. Монтаж не занимает много времени. Вооружившись простой инструкцией, работу может провести и новичок, прежде никогда не бравшийся за столь масштабное дело, как возведение гаража.
6. Не требуется дорогостоящее оборудование или расходные материалы, кроме саморезов, монтажной пены и базового набора инструментов, чего нельзя сказать о кирпиче и блоках.
7. И, наконец, последнее, СИП – это экономичный материал, который позволяет здорово сэкономить.

Но, говоря о достоинствах, необходимо упомянуть и недостатки. К ним относятся следующие:

1. Необходимость внешней отделки.

Во-первых, из эстетических соображений, во-вторых, для создания защиты от грызунов, так как СИП состоят в основном из древесины и могут быть повреждены этими животными.

Если панели изготовлены с нарушением технологии, они могут быть экологически вредными.

Поэтому, очень важно серьезно отнестись к поставщику и узнать о репутации предприятия

Последний недостаток – повышенная горючесть, ведь на 90% СИП состоит из древесины. Но, стоит сказать, что, как правило, плиты обрабатываются специальным раствором антипирен, который повышает огнестойкость. Но об этом следует заранее узнать у поставщика материала, так как не все изготовители проводят обработку антипереном.

Расчет материалов

Главное, что следует знать при строительстве сооружений из сэндвич-панелей – это количество тех самых панелей, чтобы не купить лишнее и не бегать по городу в поисках недостающего элемента. Возьмем как пример гараж 5 на 7 метров с высотой передней стенки 3,6 метра, а задней 2,4 метра.

Ширина и высота ворот будет соответственно 2,7 и 2,3 метра. Крышу будем проектировать односкатной.

Расчет сэндвич-панелей для гаража

Найдем площадь треугольника по формуле S=a·h, где a – длина стены, h – высота стены.

S=7·2,4=16,8 м²

Поперечный стык стеновых панелей.

После найдем площадь прямоугольного треугольника, используя формулу S=(a·h):2

S=(7·1,2):2=4,2 м²

Общую площадь боковой стены возможно получить сложением предыдущих результатов, а затем результат увеличить вдвое в связи с тем, что стены две.

16,8+4,2=21 м²

21·2=42 м²

Получается, что на боковые стороны гаража необходимо приобрести 42 м² сэндвич-панелей. Таким же образом можно рассчитать площадь задней стенки гаража по известной нам формуле.

S=5·2,4=12 м²

Так как на передней стенке располагаются ворота, то сначала стоит узнать  их площадь и вычесть ее из общей площади стены.

S_в= 2,7·2,3=6,21 м² – площадь ворот.

S=3,6·5=18 м² – площадь стены.

S_л=S-S_в=18–6,21=11,79 м² – чистая площадь передней стены без учета ворот.

Находим площадь крыши.

S=5·7=35 м²

Суммируем полученные данные.

42+12+11,79+35=100,79 м²

Получается, что на гараж с заданными выше параметрами следует приобрести почти 101 м2 сэндвич-панелей.

Расчет бетона для фундамента

Чаще всего строители при возведении основания гаража из сэндвич-панелей используют ленточный или плитный фундамент. Ленточный находится по периметру гаража, а также имеет дополнительную ленту по центру помещения от передней до задней стенки. Высота и ширина бетонного основания 40 на 40 соответственно.

Защитная пленка сэндвич-панели.

Количество смеси, необходимого для заливки фундамента, определяется по формуле объёма куба V=h³, где h – значение сторон фигуры. Сначала найдем значение одной ленты, а потом результат умножим на 3 и узнаем объём всех трех лент.

V=0,4·0,4·7=1,12 м³ – одна лента.

1,12·3=3,36 м³ –  три ленты.

Далее рассчитываем количество смеси, необходимое на среднюю ленту, идущую от середины передней до середины задней стенки. Сначала три ширины ленты вычтем из ширины помещения.

5-(0,4+0,4+0,4)=3,8 м

Найдем, сколько необходимо смеси для полученного значения ленты. В формулу нахождения куба подставляем значения и получаем следующее.

3,8·0,4·0,4=0,608 м³

Находим общее значение двух сторон.

0,608·2=1,216 м³

Зная эти данные теперь легко найти общий объём бетонной смеси.

3,36+1,216=4,576 м³

Вычисления плитного фундамента гораздо проще. При толщине основания в 20 сантиметров расчет по той же формуле нахождения объёма выглядит следующим образом:

V=5·7·0,2=7 м³

Если гараж спроектирован со смотровой ямой, то при проведении расчетов следует найти ее объём, а затем вычесть его из итоговых значений.

Расчет арматуры для основания

Арматурный пруток сечением 12 мм используется для усиления прочности плитного фундамента. Он кладется в виде сетки с ячейками 15 на 15 см и заливается бетонной смесью.

Перпендикулярно передней и задней стенке поместится следующее количество прутка:

5:0,15=33,3 прутка.

Узнать общую длину в погонных метрах поможет следующий расчёт:

33,3·7=233,1 п. м. по длине гаража.

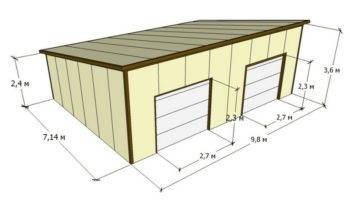

Схема гаража из сэндвич-панелей.

Аналогичные действия проведем и по отношению к ширине гаража:

7:0,15=46,6 прутка.

46,6·7=326,2 п. м. по ширине гаража.

Сложив эти значения, получаем общее количество арматуры в погонных метрах:

233,1+326,2= 559,3 п. м.

Армирование всегда производится в 2 слоя, следовательно, итоговое число будет выглядеть следующим образом:

559,3·2=1118,6 п. м. потребуется для армирования плитного основания гаража 5 на 7 метров.

Необходимые инструменты

Набор инструментов для строительства гаража из такого материала не уникальный. Человек, хоть немного занимающийся строительством, основную часть уже имеет в наличии, а некоторые элементы можно взять напрокат у строительных магазинов или доброго соседа.

А набор выглядит следующим образом:

• лопата либо мини экскаватор;
• земельный бур;
• тачка для вывоза земли;
• молоток;
• ножницы по металлу;
• шуруповерт;
• циркулярная пила;
• ножовка;
• аппарат для замешивания бетона;
• резервуар с водой;
• кусачки;
• аппарат для сварки;
• вертикальный и горизонтальный строительный уровень;
• рулетка измерительная;
• деревяные колышки и веревка.

Как рассчитать?

При разработке проекта автобокса и выборе размеров будущего сооружения удобно отталкиваться от типовых размеров сэндвичей, чтобы лишний раз не резать материал в процессе монтажа. Их длина варьируется в пределах 2-12 м, минимальная рабочая ширина составляет 0,5 м, а максимальная – 1,2 м. По толщине изделия подбирают, ориентируясь на местные климатические условия.

Один средний легковой автомобиль помещается в автобоксе размером 4х6х3 м (ширина*длина*высота) и с воротами размером 3х2,25 м. Рассчитаем количество сэндвичей, требуемых для его возведения, при условии, что будут использоваться стеновые панели с наполнением из минваты (толщина 100), размером 1160х6500 (рабочая ширина*длина) и площадью 7,54 м2.

Для вычисления площади вертикальных поверхностей используется формула:

S стен = 2 (4 + 6) х 3 – (3 х 2,25) = 53,25 м2

Для расчёта нужного количества материала:

m = S стен ÷ S одного сэндвича = 53,25 ÷ 7,54 = 7,06 м2

То есть необходимо 7 панелей.

Строить гараж на две машины по принципу «много – не мало» неправильно. Пустующее пространство указывает на нерациональную трату денег. Грамотный подход к строительству подразумевает чёткое определение оптимальных размеров бокса на 2 авто с их последующим включением в проект и расходную смету.

При строительстве двухместного гаражного бокса исходят из того, что одно парковочное место в соответствии со строительными нормами имеет минимальные габаритные размеры:

• По ширине – 2,3 метра.
• По длине – 5,5 м.
• По высоте – 2,2 м (с учётом высоты ТС).

Главным ориентиром при расчёте всех размеров гаражного бокса служат габариты транспортных средств, которые планируется в нём хранить.

Нужно учесть, что:

• Между боковыми стенками бокса и дверями авто требуется оставлять по 60-80 см, чтобы можно было беспрепятственно выходить из автомобиля, не ударяя и не царапая двери.
• Любая гаражная планировка предполагает между ТС наличие зазора шириной, равной ширине до конца распахнутой двери авто с запасом 15-20 см. По мнению опытных автовладельцев, удобнее всего размещать транспортные средства на расстоянии 90 см друг от друга, что позволяет спокойно открывать двери, не опасаясь за их целостность.
• Спереди и сзади авто также нужно место для прохода, обеспечивающее удобство перемещения пользователя до любой точки автобокса, не пачкая одежду об машину или стены. Этому условию удовлетворяет проход 50-60 см.

Чтобы рассчитать высоту строения для удобного нахождения внутри него, к среднему человеческому росту – 175 см прибавляют 50 см. Ширину ворот определяют исходя их ширины ТС плюс 0,8 м (по 0,4 м справа и слева).

Руководствуясь данными размерами, производится точный расчёт размеров бокса на 2 авто, а потом по вышеприведённой формуле вычисляют необходимое количество стройматериала. Расчёт размеров большого гаража типа мини-ангара на 3 или 4 машины выполняется аналогичным образом.

Приведём размеры готовых модульных боксов с разным количеством парковочных мест и одинаковым размером ворот 3х2,25 м.

Габариты:

• Двухместного гаража – 8х6х3 м.
• Четырёхместного гаража с двумя воротами – 8х10х3 м.
• Четырёхместного гаража с двумя въездами – 8х10х5 м.

Ещё одно практичное и выгодное решение – двухэтажный гаражный бокс, допустим, размером 5х4х6 м. Многим автолюбителям нравится проводить большую часть свободного времени в гараже, приглашать туда друзей и даже оставаться ночевать. Для подобного времяпрепровождения как нельзя лучше подходит просторный второй этаж, где можно обустроить жилую комнату с домашним кинотеатром, бильярдной и т. д. При желании можно сделать пристройку, где будет размещаться душевая кабинка и санузел.

Выводы и рекомендации

Среди других строительных конструкций сендвич-панель выделяется своей универсальностью, доступностью и высокой эстетичностью. Однако, при работе с материалом стоит соблюдать некоторые правила.

Не спешите снимать защитную пленку, в которую фасуются листы. До момента монтажа панель должна быть защищена от внешних воздействий. Панели очень чувствительны к точечному давлению. На нем очень легко могу возникнуть сколы и трещины.

Во время монтажа старайтесь избегать грубого воздействия на материал. Даже притуленная металлическая лестница может оставить следы и нарушить целостность покрытия. Контролируйте свои действия и опирайтесь во время монтажа исключительно на каркас.

Оборудование, с помощью которого будут нарезаться и подрезаться листы стоит выбирать с большой осторожностью

Болгарку лучше не использовать, так как во время нагрева диска, она может повредить изоляционный слой. Для отпиливания небольших участков подойдет обычная ножовка или электролобзик, но использовать агрегат необходимо на небольших оборотах.

Если вы все ещё сомневаетесь, стоит ли вам приобретать сендвич-панель, посмотрите это видео.
