Фотореле для уличного освещения: выбор, схемы установки

Сборка и подключение схемы уличного освещения

Переходим к монтажу и подключению всей коммутационной аппаратуры для управления освещением в щитке.

Общая схема подключения и управления уличным освещением от фотореле с применением пускателя, будет выглядеть следующим образом:

Давайте разберем подробнее, как она работает и собирается “вживую” своими руками.

Для того, чтобы обеспечить два режима работы освещения – ручной и автоматический, используйте трехпозиционный выключатель.

В первом положении через обычный одноклавишник, можно будет вручную включать и выключать уличное освещение когда вам захочется.

Также это пригодится, если вдруг автоматика выйдет из строя или заглючит.

Второе положение – это режим автоматического управления от выносного датчика света и сумеречного реле.

В позиции “0” – освещение полностью отключено.

На DIN рейке по порядку в один ряд выставляете всю необходимую автоматику:

3-х позиционный выключатель или как его еще называют переключатель ввода резерва

сумеречное реле

модульный пускатель

автоматы

А далее на сумеречное реле (нижний контакт L) и входные контакты пускателя №2 и №4.

Если мощность светильников небольшая и общий ток не превышает 16А, то все подключение можно сделать перемычками как на рисунках выше.

Если же у вас стоят мощные фонари, типа ДНаТ или весь периметр обвешан прожекторами, то пускатель следует запитывать только напрямую от автомата без всяких перемычек.

Выход с пускателя заводите на верхние клеммы автоматов, к которым будут непосредственно подключаться кабели проложенные в земле до светильников.

После подключения питающей фазы, подсоединяете ноли. Один на клемму N сумеречного реле.

А другой на катушку пускателя А2.

Дабы постоянно не лазить в рапредшкаф при ручном управлении, на удобной для вас стене, рядом с щитовой монтируете обыкновенный одноклавишный выключатель.

Подводите к нему двухжильный кабель ВВГнГ 2*1,5мм2.

Один провод кабеля сажаете на трехпозиционный переключатель (клемма №2).

А второй пускаете на обмотку модульного контактора А2.

Таким образом, переключив 3-х позиционник в ручной режим (положение язычка – I) и включив выключатель на стенке, вы тем самым напрямую подадите напряжение на катушку пускателя. Он втянется и фаза пойдет через автоматы на освещение.

Осталось подключить автоматику. Снаружи здания на улице монтируете датчик фотореле.

При этом соблюдайте два правила:

датчик не должен находиться в тени деревьев или другого соседнего здания

фотореле не должно ночью попадать под прямой свет от уличных светильников

В противном случае это все приведет к некорректной работе и ложным срабатываниям. К датчику от щитка протягиваете кабель ВВГнГ 2*1,5 и подключаете к его контактам.

Второй конец от кабеля фотодатчика заводите на сумеречное реле (контакты №2 и №4).

При срабатывании реле снаружи, сумеречное реле в щитке будет замыкать свои верхние контакты №1 и №3. Поэтому на эти клеммы также нужно подать фазу от трехпозиционника с клеммы №4.

После сумеречного реле она поступает на катушку пускателя А1.

В итоге и получается следующая схема работы автоматики:

3-х позиционный переключатель находится в положении II. На улице темнеет, а следовательно в определенный момент срабатывает фотореле.

Замыкание его контактов запускает сумеречное реле и фаза через него попадает на обмотку модульного контактора. Ноль на обмотке дежурит постоянно.

Как только на ней появляется фаза, пускатель втягивается и подает напряжение на верхние клеммы автоматов освещения. Уличные свет и фонари загораются.

На рассвете фотореле размыкает свой контакт, заставляя своего “сумеречного собрата” в щитке разорвать фазу. Контактор отпадает и свет отключается.

Хотите выключить всю автоматику? Просто перещелкните вводной переключатель в положение I.

Источники – https://cable.ru, Кабель.РФ

Подбор места установки реле

Особого внимания заслуживает выбор места установки фотореле для управления уличным освещением в соответствии с длительностью светового дня. Задача не так проста, как кажется: во время работы реле должно быть исключено влияние на него случайных «подсветок», и уж тем более – постоянных. На возникновение этих засветок влияет множество факторов – мигание фар проезжающих машин, электрический свет из соседского окна, сияние свежевыпавшего снега и даже огонек зажигалки… и каждый из этих факторов вполне может «убедить» фотореле в том, что ночь уже закончилась.

Не высоко, не низко…

Высота установки фотореле выбирается удобной для его технического обслуживания и обычно не превышает 2,5-3 м. Но если есть возможность, прибор лучше монтировать выше управляемых светильников – это значительно снизит вероятность посторонней засветки устройства. Естественно, что при определении места размещения должно соблюдаться и условие удобства «подтягивания» проводов от питающей сети и светильников.

Самая грубая ошибка при выборе места для фотодатчика – его установка в зоне, освещаемой управляемым светильником: в этом случае длящийся всю ночь световой эффект «стробоскоп» обеспечен! Монтировать реле в помещении тоже не рекомендуется — сумерки для него будут наступать слишком рано, а рассвет – слишком поздно. Если других вариантов нет, то нужно предусмотреть для датчика какую-нибудь затеняющую загородку или козырек.

Уровень освещенности, при котором происходит надежное срабатывание фотореле, регулируется после окончательного выбора места и монтажа прибора. Операция эта производится обычно только в случае «суровой необходимости», поскольку после заводских испытаний регуляторы обычно выставлены в среднее положение, обеспечивающее в большинстве случаев приемлемую работу датчика без прибегания к дополнительным регулировкам.

Вывод: дешево и сердито

Современные световые реле – приборы распространенные, достаточно надежные и проверенные многолетней эксплуатацией, в том числе и изделия из минимальной ценовой категории. Однако морально они понемногу устаревают и уступают место более совершенным технически комбинированным устройствам (совмещающим в одном корпусе датчики сразу нескольких типов). Набирают популярность и изделия на основе микроконтроллеров, позволяющие подстраивать работу уличного освещения под реальные погодные и климатические условия, и с легкостью «вписываемые» в управляющие системы типа «умный дом»…

Тем не менее забвение «фотоэлементам» не грозит – благодаря своей дешевизне и простоте использования они еще долго будут играть основную роль в управлении относительно небольшими группами уличного освещения.

Фотореле, их виды, применение, схема подключения

Фотореле применяемое для уличного освещения, изобрели сравнительно недавно, но оно уже прочно вошло в практику городских коммунальных служб. Популярность этот прибор завоевал благодаря своим отличным эксплуатационным свойствам: надежность в работе и значительная экономия электроэнергии.

Если говорить конкретнее, то выгода от использования фотореле для уличного освещения заключается в том, что при наступлении темного времени суток та или иная зона освещается в автоматическом режиме. Фотореле с большой точностью может определить начало включения и отключения световых приборов, при этом за счет работы потенциометра автоматически контролирует уровень освещения.

Применяют фотореле также и в осветительных системах фасадов зданий, дворов, загородных домов, автостоянок, зоны видимости видеокамер при наступлении темноты, чтобы автоматизировать освещение витрин магазинов, вывесок и рекламных щитов.

Как устроено фотореле для уличного освещения

Зачастую фотореле уличного освещения называют – автомат уличного освещения. Основным его компонентом является фотодатчик, в качестве которого используется фотодиод. Фотодатчик может находиться в корпусе или снаружи. При первом варианте все устройство монтируют на улице. Во втором случае фотодатчик – на улице, а электронный блок устанавливают в электрическом щитке в помещении.

Большинство таких приборов на корпусе имеют механический выключатель и регулятор порога срабатывания для задания величины освещенности, при которой включается свет.

При этом, таймер можно запрограммировать так, чтобы его включение происходило в назначенный день недели.

Фотореле с выносным фотоэлементом (рис. 1)

Фотореле, имеющее регулировку порога срабатывания (рис. 2)

Фотоэлемент внутри корпуса, снабженный таймером (рис. 3)

Фотоэлемент внутри корпуса (рис. 4)

К основным техническим характеристикам относятся:

номинальное напряжение сети
номинальная частота сети
коммутируемый ток
диапазон срабатывания
мощность потребления от сети
максимальный диаметр подключаемых проводов
габариты
масса
допустимые колебания сети
диапазон температуры окружающей среды

Принцип действия

Работа фотореле для уличного освещения основана на свойствах фотодатчика, который контролирует величину освещенности. Принцип действия заключается в том, что при недостаточном уровне света (при наступлении сумерек) контакты замыкаются, вследствие этого происходит включение системы освещения.

А на рассвете природная освещенность возрастает, что приводит к размыканию контактов и отключению источников искусственного света. Конструкция прибора для уличного освещения предусматривает возможность установки того диапазона чувствительности к свету, который будет наиболее рациональным к условиям его использования.

То есть, устройство действует в зависимости от интенсивности освещения.

Схема подключения

Схема подключения фотореле в едином пластмассовом корпусе для уличного освещения достаточно проста, что можно увидеть на (рис. 5). Внутри корпуса прибора есть две пары клемм. Одна из них подсоединяется к сети, а к другой подключают светильник. Из корпуса приборов, в которых клемм нет, выводятся три провода различного цвета.

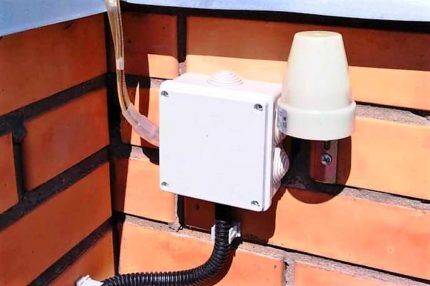

Для их подсоединения вблизи фотореле устанавливают распределительную коробку. «Нулевой» провод подключаются к светильнику и к самому реле на прямую через скрутку или клемник, «земля» так-же через скрутку или клемник на прямую к светильнику, «фазный» провод через реле в разрыв.

Проще говоря перед нами схема подключения одноклавишного выключателя, только в роли выключателя у нас реле.

Расчет элементов проводки

От вида освещения зависит и тип проводки. На этом этапе нужно определить точное количество светильников, их вид и мощность, длину и сечение кабеля, а также мощности автоматических выключателей и устройств защитного отключения (УЗО).

Учитывая, что световые приборы маркируются в Ваттах, а счетчики энергии и предохранители в Амперах, то для подбора автоматов с подходящей нагрузкой нужно своими руками пересчитывать эти параметры. Формула расчета здесь достаточно простая.

Для однофазной сети: Ватт = Ампер * Вольт (P = I *U).
Для трехфазной сети: Ватт = √3 * Ампер * Вольт (P = √3 * I * U).

Если планируется установка светодиодных фонарей, то к ним нужно подобрать низковольтовый кабель, а также поставить трансформатор у главного щита, он при эксплуатации будет преобразовывать исходящее напряжение.

Где устанавливать?

Обратите внимание на место установки фотореле. Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Ошибка №2
При любой схеме подключения сам датчик не должен попадать в зону освещения светильника.

Поэтому в 90% случаев фотореле размещают над фонарем.

Если позволяет корпус прожектора, то можно даже закрепить непосредственно на нем.

В противном случае вся схема будет работать некорректно и возможны самопроизвольные срабатывания и моргания.

При этом на кратковременные вспышки, например свет фар от проезжающих
машин, реле реагировать не должно, благодаря выставленной на заводе задержке по
времени.

Если нет никакой возможности спрятать датчик как можно дальше от светильника, то хотя бы прикройте корпус со стороны фонаря фанерой или другой непрозрачной перегородкой.

Также некорректная работа возможна по истечении длительной эксплуатации. Связано это с тем, что колпачок фотореле постепенно загрязняется и темнеет, пропуская со временем уже другое количество солнечных лучей через себя.

В результате резко меняются пороги срабатывания. Если это обычная грязь и пыль, то проблема легко решается влажной очисткой. А вот когда чернеет от времени пластик, тут уже поможет только замена защитного колпачка или всего прибора целиком.

Еще часто в таких реле сгорает стабилитрон. Это их главное слабое место.

Также при выборе фотореле обращайте внимание на температуру эксплуатации. К примеру, те же ФР-601 хорошо работают до -25С, а потом у них начинаются проблемы

В этом случае вам опять поможет обычный выключатель света. Только в схеме
его нужно подключать иначе, чем рассматривалось выше.

Фаза через него должна проходить напрямую к светильнику. Это своего рода
перемычка на тот случай, если датчик не сработал или вышел из строя.

Свет будет зажигаться обычным щелчком выключателя, ровно также, как и все
лампочки у вас дома.

Также в паспортных данных таких фотореле указана степень защиты – IP44.

Это означает, что датчики можно спокойно использовать на улице. Они защищены от брызг и капель дождя.

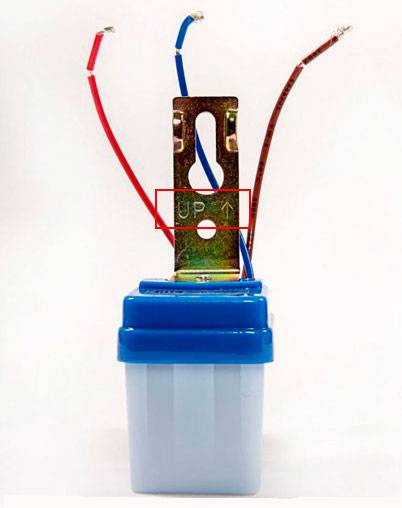

Однако обращайте внимание на правильное расположение прибора. Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

Ошибка №3
Например, отдельные модели можно устанавливать только вниз «головой»!

У них в защитной крышечке присутствует отверстие, через которое влага запросто может проникать во внутрь устройства.

На заметку

При подборе уличного детектора света стоит учесть некоторые моменты:

размеры придомовой территории;
для загородных участков рекомендуются релюшки с функцией регулировки на срабатывание. Такие датчики света легко настроить самостоятельно;
на регулировку потребуется время и минимальные навыки;
датчик света с таймером позволит точнее подстроить включение/отключение, запрограммировав время срабатывания;
уличный фотодатчик лучше оборудовать ограничителем, чтобы оградить его от засветки от оконных и фонарных фонарей. Сделать такой световой козырек можно самостоятельно, например, из отрезка пластиковой трубы подходящего диаметра;
для уличных приборов освещения лучше применять не обычные лампы накаливания, а светодиодные или люминесцентные. Так можно сэкономить на счетах за электричество. Кроме того и сам датчик можно подобрать с меньшей пропускной способностью, а значит и дешевле;
место установки выбирать согласно прилагаемой инструкции.

Перед покупкой прибора важно выбрать угол осмотра в горизонтальной плоскости. Если в зону освещения могут подходить с любого курса движения, нужны реле с углом обзора от 180° до 360°:

Стеновые с углом видимости 180°.
Столбовые с углом видимости 360°.

Немаловажна и высота установки. Основное условие, когда работает фотореле — чтобы не было «мёртвых зон». Для бытовых приборов характерна узконаправленная зона обнаружения по вертикали — от 15° до 20°.

Для того чтобы датчики движения работали без поломок нужно знать, что они рассчитаны на определённую нагрузку. Просто перед покупкой рассчитайте суммарную мощь подключаемых ламп, которыми такое устройство будет управлять.

Пошаговая инструкция по монтажу

Сразу же хотелось бы немного отойти от темы и посоветовать Вам одновременно осуществлять подключение фотореле и датчика движения для освещения. В паре эти два устройства позволят включать светильник при наступлении темноты, только в том случае, если в зоне обнаружения появился человек. Если на участке никого не будет, то лампочки загораться не будут, что позволит значительно сэкономить электроэнергию.

Способ установки зависит от того, какой класс защиты и тип крепления сумеречного выключателя света Вы купили.

На сегодняшний день существуют различные варианты изготовления, а именно:

с креплением на DIN-рейку, на стену либо на горизонтальную поверхность;
уличный либо комнатный вариант использования (зависит от класса защиты IP);
фотоэлемент встроенный либо внешний.

В инструкции мы предоставим для примера установку фотореле для уличного освещения с настенным креплением. Подключение осуществляется на стенде для удобства, тем более что это всего лишь пример.

Итак, для того, чтобы самому подключить фотореле к светильнику, Вы должны выполнить следующие пункты:

Отключаем электроэнергию на вводном щитке и проверяем наличие тока в распределительной коробке, от которой будем вести провод.
Протягиваем питающий провод к месту установки фотореле (рядом с осветительным прибором). Рекомендуем Вам для подключения сумеречного выключателя использовать трехжильный провод ПВС, который зарекомендовал себя как надежный и не слишком дорогой вариант проводника.
Зачищаем жилы от изоляции на 10-12 мм, чтобы подключить их в клеммы.
Создаем отверстия в корпусе под заведение жил для того, чтобы подключить фотореле к сети и светильнику.
Чтобы повысить герметичность корпуса, крепим в вырезанных отверстиях специальные резиновые уплотнители, защищающие от попадания пыли и влаги внутрь. Кстати, размещать сумеречный выключатель нужно таким образом, чтобы вводные отверстия были снизу, что предотвратит проникновение влаги под крышку.
Осуществляем подключение фотореле для уличного освещения согласно электрической схеме, которую мы предоставили выше. Как видно на фото, вводная фаза подключается к разъему L, а вводная нейтраль к N. Для заземления предназначена отдельная винтовая клемма с соответствующим обозначением.
Отрезаем нужную длину провода для подключения фотореле к лампочке (в реальности это может быть даже светодиодный прожектор). Зачищаем изоляцию также на 10-12 мм и подсоединяем к клеммам N’ и L’ соответственно. Второй конец проводника подводим к источнику света и присоединением к клеммам патрона. Если корпус светильника не проводит ток, заземление подключать не нужно.
Установка и подключение окончены, переходим к настройке фотореле своими руками. Тут ничего сложного нет, в комплекте присутствует специальный черный пакетик, который необходимо для того, чтобы сымитировать ночь. На корпусе датчика освещенности можно увидеть регулятор (подписан аббревиатурой LUX), который служит для выбора интенсивности освещения, при котором произойдет срабатывание реле. Если Вы желаете сэкономить электроэнергию, установите поворотный регулятор на минимум (отметка «-»). В этом случае сигнал о включении будет подаваться при полной темноте на улице. Обычно регулятор находится рядом с винтовыми клеммами, немного левее и выше (как показано на фото).
Последний шаг подключения фотореле – крепление защитной крышки и включение электроэнергии на щите. Как только Вы это сделаете, можно переходить к тестированию устройства.

Вот и все, что хотелось рассказать Вам о том, как установить и подключить фотореле своими руками. Также рекомендуем Вам просмотреть наглядный видео урок, в котором подробно показывается вся сущность электромонтажа.

Напоследок следует сказать о том, какие производители сумеречных выключателей являются наиболее качественными. На сегодняшний день рекомендуется отдавать предпочтение продукции от таких компаний, как Legrand (легранд), ABB, Schneider electric и IEK. Кстати, у последней фирмы есть довольно надежная модель – ФР-601, которая имеет множество положительных отзывов на форумах.

Похожие материалы:

Схема подключения прожектора к фотореле и датчику движения
Способы соединения проводов в распределительной коробке
Как заменить электропроводку в квартире

Астротаймер – что это такое

Не менее важно знать, как подключить реле времени для освещения, чтобы оно безошибочно работало. Известно, что в различных регионах существуют свои временные пояса

Поэтому если в одном городе он будет работать строго по заданным параметрам, в другом станет появляться ошибка в виде неправильной работы (например, включаться раньше указанного значения).

Астрономический таймер

Поскольку восходы и заходы Солнца являются циклическими процессами, в контроллере астрономического таймера имеется специальная прошивка с временными данными. Устройство ежедневно производит расчёт данных, благодаря которым определяется периодичность включения и отключения осветительного оборудования.

Основные технические характеристики

Существует несколько основных технико-эксплуатационных параметров, на которые следует обращать внимание при выборе датчика света. Первым является напряжение

Датчики могут подключаться к сети переменного тока 220 В или постоянного 12 В. Во втором случае устройства являются менее мощными, но безопасными, питание происходит за счет подключаемого аккумулятора или понижающего транзистора, преобразующего переменное электричество в постоянное.

Следующая важная характеристика – класс защиты от попадания пыли и влаги. Поскольку мы говорим об уличном освещении, то прибор должен иметь надежную защиту – не ниже IP44, что указывает на повышенную герметичность (исключается попадание частиц пыли более 1 мм и брызг воды). Можно выбирать датчики с большим классом защиты, но ниже – нельзя. В доме нужно устанавливать приборы классом защиты от IP23.

Рекомендуем ознакомиться с допустимыми нормами температуры при эксплуатации оборудования (режимом эксплуатации). Нужно делать ставку на такие модели, которые с легкостью перекроют средние показатели плюсовой и минусовой температуры в вашем регионе.

Нужно помнить о мощности фотореле – допустимом количестве подключаемых ламп в зависимости от суммарной мощности. Датчик движения может функционировать и при большей нагрузке, чем задано в технической документации, но все-таки лучшим вариантом станет приобретение устройства с определенным запасом мощности (приблизительно 20 %).

Помимо основных параметров, рекомендуется обращать внимание на ряд дополнительных. Многие устройства имеют свой порог чувствительности (срабатывания)

Например, при вероятности выпадения осадков (особенно снега) лучше всего понизить чувствительность оборудования, поскольку отраженный от снежинок свет может восприниматься изделием как рассвет. Это приведет к нежелательным включениям и отключениям устройства в течение коротких временных промежутков. Такое световое шоу будет лишним как на улице города, так и на придомовой территории.

Говоря о чувствительности, нужно искать параметры, определяющие верхнюю и нижнюю границу. Например, для одного датчика диапазон может составлять 5-100, для другого – 10-100 лк.

Астротаймер

Астрономический таймер (астротаймер) — это другой способ автоматизировать уличное освещение. Принцип его работы отличается от фотореле, но он тоже включает свет вечером и выключает его утром. Управление светом на улице происходит по времени. В данном устройстве заложены данные про то, в какое время темнеет/светает в каждом регионе в каждый сезон/день. При настройке астротаймера вводятся GPS координаты его установки, выставляется дата и текущее время. Согласно заложенной программе устройство и работает.

Астротаймер — второй способ автоматизировать свет на участке

Чем оно удобнее?

Оно не зависит от погоды. В случае с установкой фотореле велика вероятность ложного срабатывания — в пасмурную погоду свет может включаться ранним вечером. При попадании на фотореле света он может гасить свет посреди ночи.
Устанавливать астротаймер можно в доме, в щитке, в любом месте. Ему не нужен свет.
Есть возможность сдвигать время включения/выключения на 120-240 минут (зависит от модели) относительно заданного времени. То есть, вы сами сможете выставить время так, как вам удобно.

Недостаток — высокая цена. Во всяком случае, модели, которые есть в торговой сети, стоят довольно солидных денег. Но можно купить в Китае намного дешевле, правда, как он будет работать — вопрос.

Где поставить фотореле и как его подключить?

Датчики движения. Успейте купить со скидкой! Правильно выбранное место для устройства обеспечит его корректное функционирование. Необходимо учитывать следующее:

на фотореле должны падать солнечные лучи, т.е. его нужно расположить под открытым небом;
не стоит размещать источники искусственного света рядом с датчиком;
размещайте его на такой высоте, чтобы свет фар от проезжающих машин не падал на фотоэлемент;
высота должна быть удобной для обслуживания (мыть и убирать снег).

Подводя итоги можно сказать, что выбор места — это не самое простое. Порой нужно сменить его несколько раз, чтобы подобрать оптимальный вариант. Иногда к реле подключают светодиодные прожекторы или уличный фонарь и вешают устройство на столб. Но это нерациональное решение, т.к. коробку нужно периодически протирать от пыли, каждый раз залезать на столб для этого неудобно.

Подключить датчик света достаточно просто. Из устройства выходит 3 провода: фаза и ноль для питания реле, коммутирующая фаза для подключения светильника. Соединение проводов происходит в распределительной коробке, которая должна быть герметичной, специально для улицы. Если планируется подключать только один светильник, распределительную коробку можно установить рядом с реле. Подключение мощной подсветки лучше делать через пускатель.

Схема подключения фотореле к уличному прожектору

Для включения света только в период нахождения человека используется датчик движения. В этом случае датчик подключают после фотореле. Он будет работать только в вечернее время. В датчике движения также можно регулировать задержку включения, чтобы он не срабатывал от движения ветки или пролетаемой мимо птицы.

Фотореле от любого производителя имеет 3 провода для подключения — 1 всегда красного цвета, 2 других могут иметь разную окраску у разных производителей (обычно это синий/темно-зеленый и черный/коричневый). Красный идет на светильники или соединяется с датчиком движения. Синий или темно-зеленый подключаете на нулевой провод питающего кабеля и светильника, а к черному или коричневому подключается фаза. Если реле имеет нестандартные цвета проводов, следует прочитать в инструкции, какой провод куда нужно подсоединять.

Светочувствительность настраивается посредством вращения небольшого пластикового диска на нижней части реле. Рядом с ним всегда находятся указатели, чтобы обозначить, в какую сторону его вращать для увеличения или уменьшения чувствительности фотоэлемента.

Несмотря на то что датчики предназначены для автоматического включения и отключения, на них имеется специальный тумблер или кнопка, позволяющие осуществлять ручное управление прибором.

Фотореле с выносным датчиком света

Устройство и принцип действия

Устройство и принцип действия световых реле проще понять после знакомства с составляющими их элементами. Современные образцы фотореле содержат следующие основные части:

Чувствительный фотоэлемент.
Пороговый компаратор, имеющий модульное исполнение, обычно в виде отдельной микросхемы с обвязкой, реже на дискретных элементах.
Коммутирующий или, как его еще называют, силовой элемент (само реле или симистор, который включает нагрузку).

В качестве сенсора или фотоэлемента используются фоторезисторы, фототранзисторы или типовые фотодиоды. В схемах обычно предусмотрено их аналоговое включение с возможностью реагирования на градации уровня окружающего освещения (чувствительности). Чтобы понять, как работает этот прибор – достаточно ознакомиться с его внутренним устройством. Конструкция фотоэлементов такова, что при попадании света на чувствительную зону меняется их электрическая проводимость.

Понять принцип работы фотореле поможет описание тех изменений, которые происходят в схеме прибора в каждом конкретном случае. Они выглядят так:

Отклонение проводимости от нормального значения фиксируется электронным модулем, настроенным на работу со светочувствительным датчиком.
Этот узел выполняет функцию компаратора, включающегося лишь при достижении освещением определенного уровня (порога срабатывания).
После этого управляющий узел (компаратор) выдает управляющий сигнал на исполнительный модуль, который отключает осветительные приборы от источника питания.

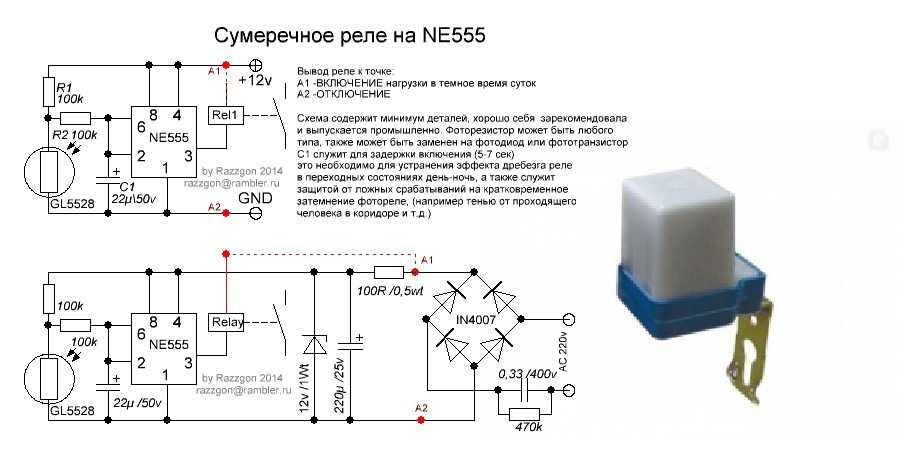

В качестве исполнительного узла применяются электронные схемы, собранные на основе транзисторных ключей и питающиеся от пониженного напряжения 12 Вольт. Но в каждом конкретном приборе схемотехника может отличаться.

После срабатывания фотореле переходит в выключенное состояние, которое сохраняется до наступления темноты. С ее приходом сопротивление проводящей части чувствительного элемента вновь изменяется, что приводит к повторному включению компаратора и подаче управляющего сигнала на исполнительный модуль. Устройство подключает 220 Вольт к осветительной линии и переходит в режим ожидания времени следующего срабатывания.

Преимущества и недостатки использования фотореле для уличного освещения

Чтобы обеспечить необходимый уровень видимости во дворе дома и при этом не беспокоиться о постоянном включении и отключении электрооборудования, следует установить простой уличный светильник с датчиком освещённости. Устройство фотоэлемента имеет небольшую плату управления и корпус, поэтому оно не занимает много места и обладает незначительным весом. По этой причине датчик можно установить практически на любой поверхности.

Благодаря прибору достигается существенная экономия электроэнергии, поскольку расход её значительно меньше. Также к преимуществам использования фотоэлемента следует отнести:

работу устройства при малых токах;
высокую скорость срабатывания, в сравнении с механическими аналогами;
большую производительность устройств;
отсутствие механических контактов (что исключает быстрый износ оборудования);
длительный период эксплуатации.

Наряду с преимуществами датчиков света, следует рассказать о существующих недостатках. В первую очередь необходимо тщательно проверять корпус устройства во время покупки на предмет герметичности. При её отсутствии внутрь корпуса может проникнуть влага и вызвать окисление контактов.

Герметичный корпус сумеречного фотодатчика

Также необходимо следить за тем, чтобы прибор не оплавлялся при работе и не имел механических повреждений.

Мнение эксперта
Виталий Панфилов
Инженер-проектировщик СС, ОС, СКУД (системы связи, охранно-пожарная сигнализация, система контроля управления доступом) ООО “АСП Северо-Запад”

“Грязный корпус фотодатчика препятствует нормальному проникновению лучей света. По этой причине необходимо всегда устройство содержать в чистоте.”

Датчик света (фотореле) для уличного освещения

Сборка и подключение схемы уличного освещения
