Финские деревянные окна со стеклопакетами: деревянные окна по финской технологии

Широчайшим спросом у потребителей пользуются окна компании «Fenestra»

Фирма изготавливает несколько видов конструктивных модификаций:

— открывающиеся окна (имеющие разные конструкции);

— глухие, неоткрывающиеся окна.

Наименование модели и конструкция окна Иллюстрация Краткое описание модели «Fenestra Polaris» В конструкции «Fenestra Polaris» коэффициент теплосбережения составляет U=0,80 Вт/м²×°K, и поэтому она полностью соответствуют требованиям теплоизоляции открывающихся окон. Наружная створка окна, изготовленная из алюминия, имеет однокамерный стеклопакет, то есть эта конструкция снабжена двумя стеклами с воздушным пространством между ними, что обеспечивает отличную тепло- и звукоизоляцию помещений. Глубина короба может составлять 130, 170 и 210 мм. Наружная сторона внешней рамы защищена от атмосферных воздействий с помощью надежного алюминиевого оклада. Качественный уплотнитель защищает внутреннее пространство рамы от проникновения пыли, а также помещение – от внешнего шума. Короб окна изготавливается из высококачественного клееного соснового бруса. Плотное примыкание рам к коробке обеспечивает долговечный уплотнитель. Защиту помещения от ультрафиолета и излишнего нагрева обеспечивают стекла «SUPERGLASS». Окна Fenestra Polaris имеют класс «А+» энергоэффективности, а показатель шумоизоляции Rw = 39÷48 dB. «Fenestra Primus» Этот тип конструкции также относится к классу А по энергоэффективности, и имеет коэффициент теплоизоляции U = 1,0 Вт/м²×°K. Глубина короба может составлять 130, 170 и 210 мм. Алюминиевый профиль наружной рамы является надежной преградой для атмосферных и других воздействий для деревянных деталей. Конструкция оснащена тремя контурами уплотнителя, что обеспечивает высокую тепло- и звукоизоляцию. Внутренняя деревянная рама оснащается в этой конструкции однокамерным стеклопакетом. В рамах устанавливается стекло, имеющее толщину не менее 4 мм. Деревянная рама собрана с помощью шипового соединения, что делает ее конструкцию более жесткой. «Fenestra Fenix» Коэффициент теплоизоляция окон «Fenix» составляет U = 0,89-1,0 Вт/м²×°K, а звукоизоляция Rw = 33 dB. Глубина короба имеет один размер – 84 мм. Створка и короб рамы изготовлены из клееной древесины, с наружной стороны они имеют защитный слой из алюминия, который надежно укроет детали от атмосферных воздействий. Конструкция может открываться для проветривания, так же, как и «евроокна», в двух плоскостях, потому, как имеет механизм поворотно-откидного открывания. «Fenix» может собираться по схеме, состоящей из двух створок, находящихся в одной плоскости. Чаще всего такая конструкция не имеет между створок вертикального импоста, поэтому при открывании образуют неразделенный общий проем. Преимуществом этой модели можно назвать простоту в уборке, так как придется приводить в порядок только две поверхности окна – наружную и внутреннюю

Рамы могут быть выполнены в любом цвете, что немаловажно для внутреннего дизайна помещений. А возможность подобрать нужный вид фурнитуры поможет сделать дизайн окна индивидуальным

Окна компании «Skaala»

Финская компания «Skaala» ведет свою историю с 1956 года и специализируется на изготовлении окон и дверей, поставляя свою продукцию на рынок многих североевропейских и скандинавских стран. В процессе своего развития компания всегда стремилась использовать все появляющиеся новые технологии в сфере изготовления оконных и дверных конструкций.

Варианты скандинавского типа окон из сосны и дуба

Окна Skaala Alfa 40

Внешняя створка алюминиевая, внутренняя деревянная.

Класс энергосбережения: А++

Коэффициент сопротивления теплопередаче: 1,54-1,49 м² ⁰C/Вт

Звукоизоляция: 39, 42, 47 dB

Фурнитура: ABLOY (Финляндия)

Уплотнитель: Schlegel (Германия)

Краски: TEKNOS (Финляндия), любой цвет

Толщина коробки:

Деревянные окна Skaala Alfa — рекордсмен по показателям энергосбережения, им присвоен наивысший класс энергоэффективности А++. Государственный Центр технических исследований Финляндии (VTT) и издание «TM Rakennusmaailma» дали этим окнам наивысшую оценку. Они защищают от солнечных лучей и при любых погодных условиях создают температурный комфорт в доме. На стекла нанесено покрытие FrostFree — защита от образования конденсата и замерзания (аналогов в мире нет).

Конфигурации Skaala Alfa:

• глухое окно (в составе отдельной конструкции);

• балконная дверь, открывающаяся внутрь помещения.

Закажите дополнительно: межрамные горизонтальные жалюзи с управлением на лицевой части окна, москитные сетки, вентиляционный клапан и ручку с блокиратором открывания без ключа (детский замок).

Окна Skaala Gamma/Beeta

Внешняя створка алюминиевая, внутренняя деревянная.

Класс энергосбережения: А

Коэффициент сопротивления теплопередаче: 0,84-0,87 м² ⁰C/Вт

Звукоизоляция: 36-37 dB

Фурнитура: ABLOY (Финляндия)

Уплотнитель: Schlegel (Германия)

Краски: TEKNOS (Финляндия), любой цвет

Толщина коробки:

Деревянные окна Skaala Gamma/Beeta – оптимальное соотношение цены и качества. Сопоставимых показателей по сохранению тепла и защите от шума можно достичь, только установив два окна друг за другом. Благодаря механизму параллельного открывания, створки можно расцепить и без усилий достать до всех частей окна (удобно при уборке).

Конфигурации Skaala Gamma:

• глухое окно (в составе отдельной конструкции);

• арочное и трапециевидное окно;

• балконная дверь, открывающаяся внутрь помещения.

Закажите дополнительно: межрамные горизонтальные жалюзи с управлением на лицевой части окна, москитные сетки, вентиляционный клапан и ручку с блокиратором открывания без ключа (детский замок).

Окна Skaala Continental 2K+1

Двухрамное поворотно-откидное дерево-алюминиевое окно. Внешняя створка алюминиевая, внутренняя деревянная.

Класс энергосбережения: А

Коэффициент сопротивления теплопередаче: 0,83-0,89 м² ⁰C/Вт

Звукоизоляция: 33-34 dB

Фурнитура: ABLOY (Финляндия)

Уплотнитель: Schlegel (Германия)

Краски: TEKNOS (Финляндия), любой цвет

Толщина коробки:

Скандинавские окна Skaala Continental 2K+1 – дерево-алюминиевые окна из трехслойного клееного бруса. Соответствуют самым строгим европейскими стандартам и обеспечивают отличную шумоизоляцию и теплосбережение. Благодаря поворотно-откидным створкам, при проветривании воздух постоянно и свободно циркулирует и обновляется, при этом створки не хлопают от ветра.

Конфигурации Skaala Continental 2K+1:

• штульповое окно (без вертикального импоста посередине);

• балконная дверь, открывающаяся внутрь помещения;

• арочное и трапециевидное окно.

Закажите дополнительно: межрамные горизонтальные жалюзи с управлением на лицевой части окна, москитные сетки, вентиляционный клапан и ручку с блокиратором открывания без ключа (детский замок).

Финские деревянные окна Fenestra

Fenestra – еще один крупный производитель деревянных и дерево-алюминиевых окон в Финляндии. Ежегодно компания производит свыше 310 тысяч окон и балконных дверей по размерам и конфигурации заказчика.

Модельный ряд окон Фенестра представлен тремя модификациями:

• открываемые окна;
• неоткрывающиеся окна;
• специальные окна.

Окна Fenestra из ассортимента стандартных моделей прекрасно подойдут тем, кто ищет надежное и классическое решение. Правильный выбор окна будет в течение десятилетий положительно влиять на комфортность проживания, без уступок в вопросах энергоэффективности.

Fenestra Primus

Fenestra Polaris – энергосберегающее окно с коэффициентом теплопередачи 0,80. Окна Fenestra Polaris в полной мере соответствуют самым высоким требованиям тепло-изоляции открывающихся окон. В отличие от традиционных двухстворчатых окон MSE, наружная алюминиевая створка окна Polaris снабжена однокамерным стеклопакетом. Эта конструкция обеспечивает повышенные теплоизоляционные свойства окна и его пригодность для применения в энергосберегающих и пассивных домах.

Fenestra Primus – рентабельное энергосберегающее окно класса “А” с коэффициентом теплопередачи 1,0. Fenestra Primus – самое выгодное решение в том случае, когда клиент ищет традиционную и энергоэффективную оконную конструкцию MSE. Окно Primus относится к классу А по энергоэффективности и соответствует вступающим в 2012 году в силу требованиям по теплоизоляции. Тщательно обработанная внутренняя створка с косым срезом под углом в 45 градусов красиво обрамляет вид из окна.

Fenestra Basic – жемчужина среди окон из дерева. Окна Fenestra Basic можно назвать настоящей жемчужиной столярного мастерства. Деревянные окна, открывающиеся внутрь, имеют двухстворчатую конструкцию типа MSE с трехслойным остеклением. Окна Basic наилучшим образом подходят для установкив старых зданиях и позволяют сохранить внешний вид и атмосферу старых деревянных окон.

Fenestra Fixed – неоткрывающееся окно с классом энергоэффективности “А+”. Неоткрывающееся окно Fenestra Fixed дает возможность создания больших оконныхповерхностей. Благодаря прекрасным теплоизоляционным свойствам этих окон, поверхности пола, подходящие близко к остекленной поверхности, можно использовать более эффективно.

Fenestra Fenix – комфорт как стандартная опция. Окно со скошенным профилем разработано специально для частных домов. Окно Fenix с эффектным дизайном удачно сочетает средне-европейский стиль с финскими требованиями к изоляции. Одностворчатое окно – захватывающая новинка в финской оконной культуре. Испытания подтвердили, что коэффициент теплопередачи окон Fenix составляет 0,89 Вт/м2К, что позволяет этой модели успешно конкурировать с другими окнами ассортимента компании.

Конструктивные особенности финских окон

двустворчатые скандинавские окна

Такие окна со стеклопакетами изготавливают:

• всецело из древесины;
• из дерева и алюминия.

Во втором случае конструкция может состоять из рам с остеклением двойным, тройным, четверным.

Основные элементы финского окна

Устройство деревянных окон со стекопакетом

1. Внутренний стеклопакет.

1. Профиль рамы. Его ширина в пределах от 16 см до 20,5 см.

1. Внешнее стекло.

1. Алюминиевый профиль защитного предназначения. Он располагается на передней раме (на ее внешней стороне).

1. Алюминиевый боковой профиль.

1. Герметик из силиконового материала. Наносится с внешних и внутренних сторон передних стекол. Но может использоваться и резиновый уплотнитель.

1. Профиль водоотводной. Материал — алюминий.

1. Дистанционная рамка. Ее устанавливают в стеклопакете между стеклами.

1. Фурнитура.

Поворотно-распашная конструкция финских окон отличается тем, что:

• открывается «на себя»;
• имеет исключительно распашные механизмы.

Помещение можно проветрить, открыв форточку, которой оснащается рама. Также способствуют проветриванию помещения вентиляционный клапан (зазор) или фрамуга. И фрамуга, и форточка обладают ограничителями открывания, что удерживают данные элементы в открытом состоянии.

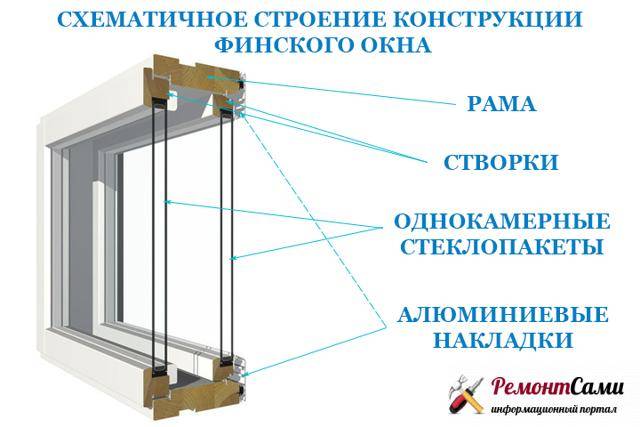

Схема финского окна

Обычно встречаются финские окна, конструкция которых состоит:

• из внутренней рамы, в которой устанавливается стеклопакет двойного остекления;
• из передней створки, где присутствует обычное стекло.

Но можно встретить и иные вариации. Эти модели зачастую обладают однокамерными стеклопакетами, которые устанавливают и на внутреннюю створку, и на внешнюю.

Используемые материалы и механизмы

Древесным материалом для рам финских окон традиционно становится клееный сосновый брус, так как:

• его теплопроводность низкая;
• он обладает пористой структурой.

Для соединения створок (внешней с внутренней) применяют особые фурнитурные элементы. Они легко и удобно стыкуются между собой. В результате открытие/закрытие оконных створок может производиться отдельно, но створки могут и взаимодействовать.

Между рамами зачастую устанавливают жалюзи. Причем створки открывать, чтобы регулировать этот элемент, вовсе не обязательно. Ведь введенный механизм позволяет производить все манипуляции с помощью ручки, что присутствует на внутренней раме.

Эти жалюзи монтируют на кронштейны, а крепят кронштейны на внешнюю раму (на верхнюю ее зону). Шнур жалюзи пропущен в гибкий стержень через переходник. Стержень со шнуром проходит в межрамном пространстве. А в комнату он проводится с помощью особого устройства. Рама имеет два закрепленных фиксатора, удерживающих жалюзи в задуманном положении.

Стеклопакет с жалюзи

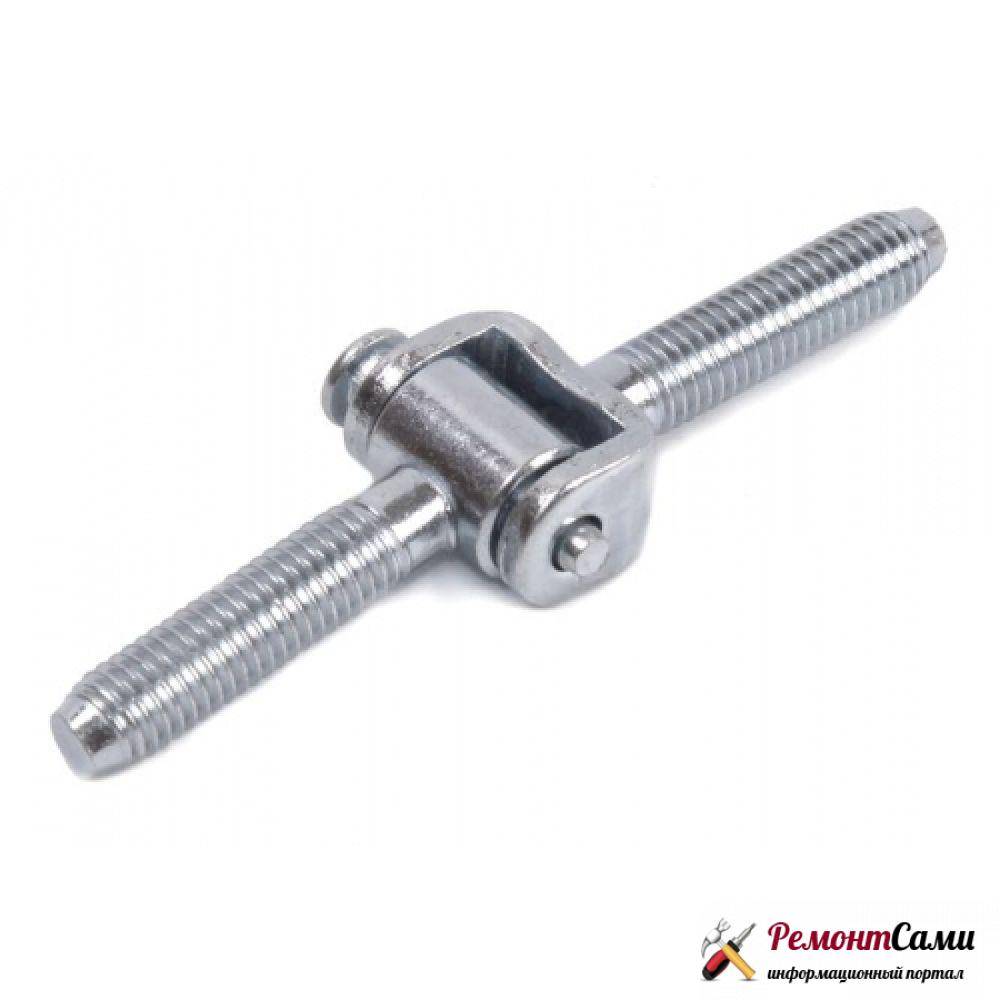

Петля оконная

Также предлагаются ручки ЗР-2 с заверткой — хорошо известные, устанавливаемые на деревянных окнах и в прежние времена. Есть и обязательное фурнитурное требование: должны быть уплотнители — силиконовые или резиновые.

Ручки оконные

Стоит указать еще на такую конструктивную особенность финских рам: друг к другу они подогнаны безукоризненно, идеально. А это требование стандартов, на которые ориентируются изготовители окон со стеклопакетами.

Фурнитура для финских окон и дверей

Особое внимание стоит уделить фурнитуре, ведь именно она приводит в действие конструкцию дверей или окон, сделанных по финской технологии. Фурнитура для таких окон является поворотной. Откидная система, используемая в немецких окнах, здесь не нужна

Ее главное предназначение – проветривание в помещении. В финских окнах такой механизм лишний, так как за проветривание отвечает форточка (если она предусмотрена) или фрамуга. Другой вариант – приточный клапан

Откидная система, используемая в немецких окнах, здесь не нужна. Ее главное предназначение – проветривание в помещении. В финских окнах такой механизм лишний, так как за проветривание отвечает форточка (если она предусмотрена) или фрамуга. Другой вариант – приточный клапан.

Благодаря фурнитуре, которая соединяет створки друг с другом, они могут открываться синхронно или одновременно. На фото видно, как она выглядит.

Фурнитурой служат и ввертные петли и ручки завертки. Для финских окон фурнитура выбирается простая и доступная. Производители разные. Главное условие – силиконовые или резиновые уплотнители, благодаря которым воздух не будет просачиваться между окнами.

Глухие окна серии North

Глухое окно можно присоединить к панорамной раздвижной двери. Это позволяет создавать единообразные по своему дизайну и стилю оконные поверхности.

Окно может быть оснащено горизонтальными или вертикальными разделителями. По краям рамы может быть произведена декоративная расточка. Рама может быть снабжена частично покрывающей конструкцией, которая служит как дополняющим стиль элементом, так и средством предохранения стекла в помещениях с повышенной пользовательской активностью.

Использование глухого окна

По своим техническим характеристикам глухие окна лучше всего подходят для зданий с повышенными требованиями к теплоизоляции, имеющих механическую вентиляцию. Окна Profin изготавливаются из отборного плотноволокнистого сырья, способ производства и использования которого обеспечивает окнам длительный период службы. Стеклопакет, используемый в фиксированных окнах, тщательно подогнан к конструкции оконной коробки и плотно изолирован. В конструкции окна и его технических решениях прослеживается наш длительный опыт в качестве изготовителя окон: каждая деталь разработана в расчете на прочность.

Для объектов, в которых требуется открывающаяся модель, мы можем порекомендовать изготавливаемое нами окно с конструкцией DK. Это окно надежно в эксплуатации, за ним легко ухаживать, и оно изготовлено с соблюдением требований высокого качества, как и вся остальная наша продукция.

Изготовление клееного бруса для деревянных окон

Клееный брус производится в тех регионах, где заготавливается древесина. В большие города поступает уже готовый брус. Для его производства требуются большие производственные площади, так как кругляк (спиленное необработанное дерево) необходимо обработать, высушить в специальной камере, распустить на ламели, после чего склеить под прессом.

Оконный брус в соответствии с ГОСТом должен быть сечением не меньше 84 х 86 мм и склеиваться из трех или более ламелей. Ламель — деревянная заготовка толщиной 28 мм. Ламели склеивают друг с другом так, чтобы волокна древесины каждой из заготовок располагались в разные стороны.

В более дешевом исполнении они сращиваются и по длине через каждые 4 — 5 см. Это можно заметить если окна имеют прозрачное покрытие лаком. Брус в более дорогом варианте изготавливается из цельных ламелей, не сращенный по длине.

Видео: Процесс изготовления деревянного окна

Обработка бруса

После того, как брус склеен, он имеет длину 6 м. Для изготовления деревянного окна бруски нарезают по заданным в заказе размерам, оставляя припуск 30 мм для обработки. Получаются заготовки, которые калибруются и поступают на 4х сторонний станок, где они обрабатываются до размера 78 х 78 мм.

На этом же станке происходит выборка штапика. Затем заготовки поступают на угловой центр. Именно здесь заготовки из бруса превращаются в окна.

Путем обгонки, из заготовок производят любые виды оконного бруса:

• створоки любых видов;
• коробки;
• импост вертикальный и горизонтальный;
• врезные горбыльки разной ширины.

Так же угловой центр позволяет сделать выборку шипа-проушины. Такой вид угловой сборки, позволяет обеспечить надежность, долговечность и эстетичный вид деревянного окна.

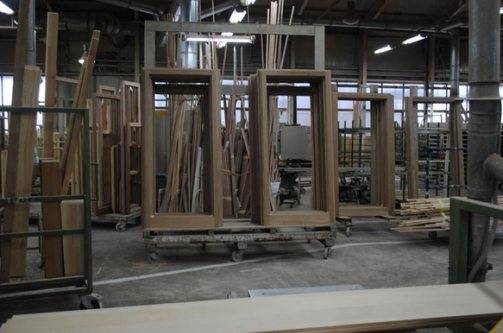

Сборка деревянного окна

После изготовления заготовок, они поступают на следующий этап производства деревянных окон — сборку. Собирают деревянные окна в единое целое на специальном станке.

На нем происходит сборка коробки, створок, сажаются на клей угловые соединения шип-проушина и пазы. После склеивания окна должны просохнуть в течении 24 часов. На этом же этапе врезают импост – деревянный элемент окна, разделяющий стеклопакет на отдельные части.

Импост врезается в створку или коробку окна для глухого изделия или витража. Процесс изготовления и сборки деревянной части окна на этом заканчивается.

Шлифовка

Деревянные части окна подвергаются шлифовке несколько раз. Первая шлифовка производится калибровочном станке, затем шлифуется вручную с помощью пневмо шлифовальных орбитальных машин.

Требуется индивидуальный подход к каждому труднодоступному месту, так как профиль деревянного окна, независимо створка это или коробка, имеет сложное сечение.

Грунтовка

Грунтуются изделия методом полного погружения створки или коробки в ванну с грунтующем раствором. После высыхания каждого слоя, производится межслойная подшлифовка.

Окрашивание

Окрашиваются деревянные окон всегда в два слоя. Выполняется укрывной краской или прозрачным лаком. И в том и в другом случаях применяется пневматический распылительный пистолет для краски. Перед переходом на следующий этап производства, окна сохнут 48 часов.

Установка фурнитуры

Следующий этап изготовления деревянных окон — навеска фурнитуры. Эту работу делают специально обученные мастера, так как фурнитура покупается за границей и стоит дорого.

Установка приводов, запоров по периметру створок и ответных планок производится инструментом — присадка под петлю, шаблон и ручной фрезер. Установки ручек – сверлильным присадочным станком.

Установка стеклопакетов

Практически последний этап производства деревянных окон. На специальном столе, уложив окна горизонтально, мастер производит остекление окна.

Штапик, крепится при помощи пневмошпилькозабивного пистолета. После того, как стеклопакет закреплен, герметизируются все швы. Для этого применяется силикон, который так же наносится пневмо пистолетом.

Оригинальная конструкция

Финские, или как их еще называют, скандинавские исторические окна имеют особую двухрамную конструкцию. Синхронность открывания двух рам обеспечивается специальной фурнитурой. Стеклопакет устанавливается во внутреннюю раму, тогда как внешняя снабжается обычным стеклом.

Две нити остекления обеспечивают естественную циркуляцию воздуха в помещении, исключая при этом малейшие сквозняки и освобождая Вас от необходимости постоянно держать окно приоткрытым: стекло не запотевает, откосы надежно защищены от образования конденсата, а обитатели не страдают от нехватки свежего воздуха даже после ночи, проведенной при плотно закрытых окнах. На основе ключевых особенностей выделяют несколько типов деревянных финских окон:

1. По материалу: из сосны, из дуба, из лиственницы.
2. По системе открывания створок: поворотные и глухие.
3. По типу активного проветривания: с фрамугами, или с форточками.

Высокие тепло и шумоизоляционные свойства данных конструкций обусловлены, во-первых, наличием воздушной прослойки между двумя рамами и, во-вторых, некоторыми техническими нюансами установок, о которых ниже.

Тонкости изготовления

При производстве финских окон чаще всего применяется прочная и не особо дорогостоящая хвойная древесина. Стабильное проветривание обеспечивается пористой структурой самого дерева и специальным разрывом во внешнем контуре уплотнителя. Также этому способствуют заранее врезанные в верхнюю часть окна клапаны. Стеклопакет, устанавливаемый во внутреннюю раму, как правило, имеет толщину в 20-22 мм. При наличии двух нитей остекления одной камеры вполне достаточно для гарантировано качественной защиты от холода. Толщина наружного стекла составляет от 4 до 6 мм. При изготовлении и монтаже стандартного финского окна учитываются следующие детали:

• стыки дерева со стеклом тщательно обрабатываются полупрозрачным силиконовым герметиком;
• максимальные показатели тепло и звукоизоляции достигаются также за счет применения сразу нескольких (от 2 до 3) периметров силиконового уплотнителя;
• деревянные профили обрабатываются специальными водоотталкивающими составами, обеспечивающими стойкость окна к воздействию любых внешних факторов.

В Вы сможете заказать надежные и долговечные скандинавские окна любых размеров

Мы уделяем внимание мельчайшим деталям и находим персональный подход к каждому клиенту, поэтому сотрудничество с нашей компанией станет выгодным вложением средств в комфорт для Вашей семьи

Специфика финского остекления.

Финские деревянные окна конструктивно отличаются от всех привычных светопропускающих конструкций. Отличие заключается в применяемых стеклах. Двойное финское остекление предусматривает наличие в своей конструкции стекол в количестве двух штук – обычного, расположенного ближе к улице и стеклопакетного, служащего основной преградой на пути холодного воздуха.

1. Финский деревянный профиль 160 мм;
2. Внутренняя створка со стеклопакетом;
3. Внешняя створка со стеклом М1;
4. Водоотливный алюминиевый профиль;
5. Фурнитура;
6. Дистанционная рамка.

Применение стекол, имеющих разную толщину наряду с увеличенным межстекольным пространством, наделяют финские окна отменными тепло- и шумоизоляционными свойствами. Примечательно, что при таком подходе внутреннее стекло, в отличие от стекла стандартного деревянного стеклопакета, всегда остается теплым.

Финская конструкция окон позволяет им открываться в трех режимах:

• откидном;
• поворотном;
• поворотно-откидном (комбинированном).

Довольно необычным является тот факт, что установка жалюзи на финские стеклопакеты возможна не только изнутри помещения, но и со стороны улицы или даже внутри межстекольного пространства! Такой подход позволяет воплотить в жизнь оригинальные решения, связанные с подбором стиля помещения, которые при установленных стандартных стеклопакетах не были бы осуществимы.

Заключение

Деревянные окна в квартире или частном жилом доме дарят хозяевам уют, тепло и 100% экологичность. Как правило, такие изделия относятся к товарам повышенной ценовой категории с расчётным сроком эксплуатации от 50 лет и выше. В качестве материалов профиля принимается сосна, дуб, лиственница, а также красный меранти.

Стоимость изделия напрямую зависит от качества и надёжности применяемых комплектующих. Лучшими компаниями на рынке считаются «Фабрика окон», Krauts, Vinchelli и некоторые другие производители, о продукции которых потребители оставляют только положительные отзывы.
