Проводка в деревянном доме своими руками

№1. Требования к проводке в деревянном доме

Дерево относится к тем видам материалов, которые легко загораются и хорошо горят. Деревянный дом может легко загореться от обычного замыкания в электрической цепи, поэтому процесс монтажа проводки заключается в том, чтобы свести к минимуму вероятность появления короткого замыкания, а в случае его возникновения – минимизировать последствия. К проводке в деревянном доме выдвигаются такие требования:

• использовать только медные жилы с пожаробезопасной оболочкой;
• изолировать проводники в негорючий материал;
• выполнить правильный расчет сечения электрического кабеля, чтобы токовая нагрузка не превышала его возможностей;
• лучше использовать проводку открытого типа;
• скрытая проводка должна находиться в металлической трубе – использовать металлорукав и даже ПВХ гофру с эффектом самозатухания не рекомендуется;
• в щитке обязательно должны быть УЗО и автоматический выключатель;
• лучше использовать качественные материалы от проверенных производителей, так как экономия, связанная с покупкой дешевой китайской продукции, может вылиться большими проблемами.

Достоинства и недостатки открытого монтажа

Все эти способы проводки для деревянного дома имеют свои достоинства и недостатки. Монтаж проводки по деревянной стене дома в гофрированной трубе проще всего, не возникает и проблем с расключением в распределительной коробке.

Минусом является неэстетичность такого способа, а также необходимость съема всей гофрированной трубы целиком, чтоб получить доступ к одному кабелю.

В этом отношении кабель-канал предпочтительнее, благо, что сейчас на рынке можно найти расцветку короба «под дерево», причем подобрать индивидуальный оттенок под цвет вашего внутреннего покрытия. Кабель-канал удобен при монтаже — его легко открыть и закрыть, и относительно безопасен для деревянного дома, так как сам по себе производится из негорючего пластика.

При желании можно скрыть провода, выбрав «нижнюю» проводку в кабель-канале, замаскированном под плинтус

Обратите внимание, что заделывать провода под настоящий плинтус недопустимо!. Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки «под старину»

Освещение или подключение розеток с нагрузкой не более 16 А можно осуществить с помощью проводки «под старину».

Для этого выпускаются специально стилизованные провода, изоляторы между стеной и проводом, розетки и тому подобное. Но учтите, что для мощной нагрузки вроде сварочного аппарата нужно предусмотреть розетку, к которой подведен подходящий кабель сечением не менее 2,5 мм.

Электротехнический короб

Ещё одно преимущество коробов в том, что с помощью них электропроводка в деревянном доме своими руками выполняется без особых проблем и трудозатрат. Вам не понадобятся какие-то особенные инструменты, приспособления, опыт и навыки. Электротехнические короба можно приклеить к стенной поверхности (чаще всего для этого используют жидкие гвозди) либо просверлить отверстия и зафиксировать при помощи саморезов. После этого в кабель-каналы укладываются проводники и закрываются сверху защёлкивающейся крышкой.

Но и недостатков у электротехнических коробов тоже хватает. Самый главный связан с тем, что деревянный дом со временем неизбежно будет давать усадку. Это приведёт к сдавливанию коробов, в результате слетят крышки, а сами кабель-каналы потрескаются.

Чтобы аккуратно выполнить монтаж коробов потребуются всевозможные дополнительные детали – повороты, стыки, уголки, заглушки. И нельзя сказать, что эта прокладка украсит ваше помещение, вид всё равно получается каким-то скучным, похожим на офисный.

Открытая проводка в металлорукаве

Основной недостаток такого варианта неэстетичный внешний вид. Жилое помещение начинает напоминать военный бункер или бомбоубежище. Стоит также предупредить, что идеально проложить гофру, не получиться. Она будет провисать, изгибаться, в ней будет накапливаться пыль, с удалением которой возникнут сложности. Но для нежилого помещения такой вариант вполне приемлем.

Как делается закрытая проводка

Несмотря на то, что скрытую проводку не рекомендуется делать в сгораемых конструкциях, прямого запрета на это нет. Для обеспечения необходимых мер безопасности достаточно придерживаться норм ПУЭ (пункты с 2.1.63 по 2.1.68 и глава 7.1). Помимо этого, при организации скрытой проводки в горючем основании ППБ требует обеспечить локализацию КЗ. То есть, канал в котором проложен кабель, должен быть закрыт негорючим материалом, способным выдержать КЗ, не потеряв при этом свою целостность.

Существует два способа выполнить эти требования:

1. Использовать металлические трубы.
2. Окружить кабель слоем штукатурки (не менее 10 мм со всех сторон).

Расскажем о каждом из них.

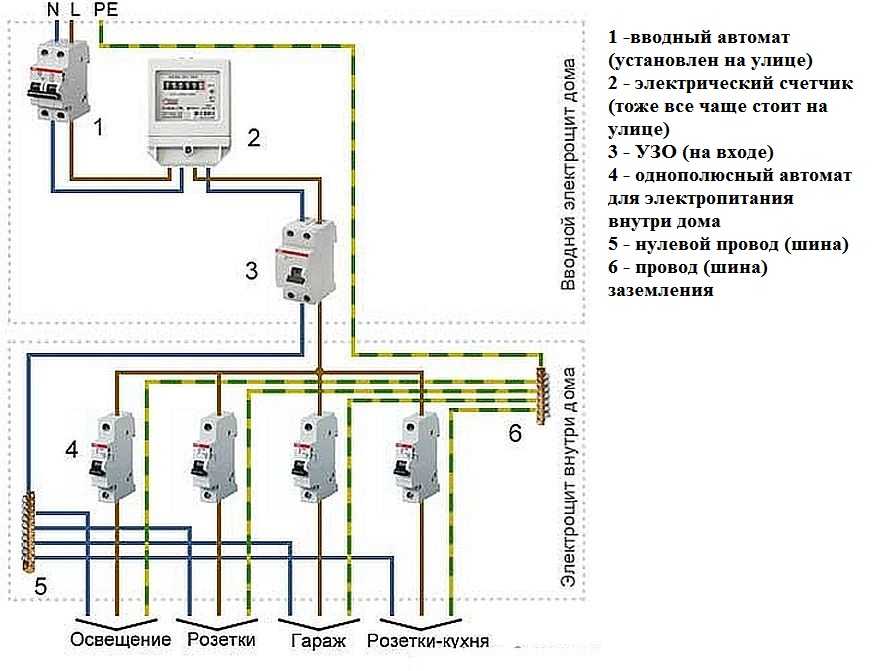

Вариант построения схемы электроснабжения дома

Для установки на улице автомат защиты (АЗ) и счетчик должны быть в герметичном корпусе, защищенном от попадания пыли, грязи и влаги. Класс защиты для установки должен быть не ниже IP-55. Для удобства контроля показаний в дверце бокса для электросчетчика должно быть окошко. Для установки внутри деревянного дома требования несколько ниже: IP-44, но корпус обязательно должен быть металлический.

Организация ввода в дом

После вводного автомата устанавливается электрический счетчик, затем устанавливается еще УЗО — для аварийного отключения электропитания при наличии короткого замыкания, а потом кабель заводится на электрощит внутри дома. Номинал автомата внутри дома должен быть на одну ступень ниже, чем установленный снаружи. В этом случае при наличии проблем, первым сработает автомат в доме и вам не придется каждый раз карабкаться на стену к установленному там вводному автомату.

Схемы монтажа электропроводки в деревянном доме

Схема монтажа несколько отличается от схемы разводки электропроводки. Места установки всех приборов и линий уже определены, остается обозначить последовательность выполнения электромонтажных работ, то есть очередность подключения тех или иных приборов и оборудования.

Перед началом работ нужно определить мощность, потребляемую всеми электроприборами, включенными одновременно. Если полученное значение менее 15 кВт, устанавливается вводный автомат на 25 А. В случае превышения этой цифры, дополнительно потребуется установка трансформатора.

Далее выполняется установка электросчетчика и вводных автоматов. При установке этих приборов на улице, используется герметичный корпус, защищенный от проникновения внутрь грязи, пыли и влаги. Чтобы снимать показания было удобнее, шкаф оборудуется смотровым окошком.

Установка счетчика выполняется после вводного автомата. Затем устанавливается УЗО, обеспечивающее аварийное отключение тока при коротком замыкании. Далее кабель подводится к электрощиту, находящемуся внутри дома. Номинал автомата, находящегося в доме, на одну ступень ниже, установленного снаружи. В случае каких-либо нарушений он сработает первым, что избавит от необходимости выходить на улицу к вводному устройству.

В домашнем щитке располагаются однополюсные автоматические выключатели, от которых провода расходятся по всем помещениям. Количество таких автоматов соответствует числу потребительских групп. Для возможного подключения новых потребителей, устанавливаются свободные автоматы в количестве 2-3 шт.

Группы потребления в деревянных домах могут иметь разное предназначение. Например, через один автомат подводится питание к розеткам, через другой – к осветительным приборам. К мощному оборудованию – электроплитам, бойлерам, стиральным машинам – питание подводится от персональных автоматов. Отдельные группы включают в себя уличное освещение и подводка питания к хозяйственным постройкам.

Отдельные линии электропитания наилучшим образом обеспечивают безопасную эксплуатацию домашней сети. За счет этого снижается численность потенциально опасных мест соединений, где чаще всего происходит окисление и нагревание контактов. Для удобства монтажа каждая линия на схеме обозначается собственным цветом с указанием очередности прокладки.

Следующим этапом будет разводка проводов и кабелей в помещениях. В деревянных домах прокладка кабельных линий может быть выполнена следующими способами:

• Наружная (открытая) проводка. Прокладывается с использованием изоляторов. В настоящее время этот способ вновь становится популярным при оформлении помещений в стиле ретро.
• Использование кабель-каналов. Фактически это та же открытая проводка, только уложенная в специальные лотки.
• Внутренняя (скрытая) проводка. Ее устройство возможно в том случае, когда планируется обшивка поверхностей потолка и стен. Для прокладки используются металлические гофрированные рукава или металлические трубы. Углы на сгибах составляют 90, 120 или 135 градусов, что дает возможность заменить поврежденный участок кабеля не нарушая отделки. Для соединений проводов используются металлические коробки со свободным доступом к ним.

Далее, в соответствии со схемой, выполняется монтаж розеток или выключателей. Для деревянных домов существуют специальные модели с металлической монтажной пластиной, на которую производится установка внешней панели. Могут использоваться пластины из негорючего пластика, сертифицированного пожарным надзором. В целях безопасности все розетки должны иметь заземляющий провод.

Проект электроснабжения дома

Первостепенная задача — составить схематический план проведения электрики. При составлении следует учесть:

• где будет стоять бытовая техника, сколько розеток понадобится и их расположение, количество выключателей;
• рассчитать совокупную мощность бытовых приборов, чтобы определиться с выбором автоматических выключателей;
• учесть освещение дворовой территории.

Изображённую на бумаге схему проведения кабелей, с отмеченными местами для распределительных коробок, розеток и выключателей рекомендуют прикрепить по завершению работ на внутреннюю часть крышки распределительного щитка, чтобы была под рукой, в случае если понадобится устранить неполадки.

В соответствии со схематическим изображением делаются метки на стенах, потолке, где будут крепиться осветительные приборы, розетки, провода. Они послужат ориентиром в работе.

Нужно учитывать, что помимо собственных пожеланий следует руководствоваться определёнными правилами и требованиями:

• провода крепятся только по горизонтали или вертикали. Другое их расположение недопустимо;
• поворот провода возможен только под прямым углом;
• распред.коробки, выключатели, розетки должны быть в зоне свободного доступа;
• выключатели по правилам устанавливаются от пола на 0,6 — 1,5 метра, подводка ведётся сверху. Они не должны закрываться дверью;
• розетки можно размещать на любом расстоянии. Хотя правила регламентируют высоту на 0,5-0,8 метра от пола, но это связано с угрозой затопления. Количество розеток просчитывается заранее (на 6 кв.м 1 элемент — это соотношение является рекомендательным, но необязательным). В помещениях, где много бытовых приборов, их будет гораздо больше;
• провода горизонтально протягиваются на расстоянии 15 см от потолка и пола, вертикально не должны проходить ближе, чем 10 см к проёмам дверей и окон и касаться металлических элементов. Необходимо исключить соприкосновение рядом идущих проводов, расстояние между ними должно быть минимум полсантиметра или их закрывают каждый в отдельном коробе.

Специалисты предлагают разрабатывать схему, выделяя несколько групп. Например, по каждому помещению дома отдельно или «освещение — электроснабжение розеток — внешнее освещение». Это упрощает дальнейшую работу и более точно позволяет рассчитать необходимое количество материалов.

От правильного составления схемы зависит дальнейшая безопасность жильцов дома.

Важно! Расположение приборов, должно быть, продумано на этапе проектирования.

Электрика в деревянном доме: схемы прокладки кабелей

Перед началом монтажа важно знать, какие розетки либо блоки розеток и где нужно будет установить. Требуется определить места для выключателей: их не должна закрывать мебель или другие предметы интерьера

Не последнюю роль играет правильное освещение.

Работу выполнять будет легче, если предварительно составить схему проводки для каждого помещения. При этом учитывается следующее.

Распределительный электрощит должен быть расположен в прихожей, неподалеку от входной двери.
На поэтажных планах в каждом помещении символически указываются места установки монтажных коробок. При этом следует предусмотреть их такое расположение, чтобы можно было уменьшить их количество (например, на общей стене смежных комнат).
Указываются «точки»: розетки, выключатели и места установки источников света (настенных и потолочных). Отмечается двух- или трехжильный кабель, который к ним будет проложен. Для розеток с заземлением, двухклавишных выключателей и светильников с двумя режимами работы необходим трехжильный кабель. В других случаях тип кабелей и их количество выбирается в зависимости от подключаемого оборудования.
Наносится на схему места установки другого специализированного электрооборудования: климатических контроллеров, устройств системы сигнализации, бойлеров и т.п. Мощные приборы объединяются в одну группу.
На схеме должны быть указаны все расстояния от прокладываемых кабелей и привязки «точек» до дверных проемов, окон, полов и потолков. Впоследствии это может облегчить ремонтные работы и избежать повреждения проводки

Важно: повороты трассы прокладываемых кабелей должны выполняться строго под прямым углом. Рекомендуемая высота (от уровня пола) установки распредщита – 1,5 м, розетки – 0,15-0,2 м, выключателей – в пределах 0,8-1,5 м

Кабели прокладываются горизонтально – 0,2 м от пола или от потолка.
Электропроводка должна делиться на две группы: розеточную и осветительную.
Монтаж электрики в деревянном доме должен предусматривать освещение приусадебной территории. Все внешние светильники объединяются в одну группу и подключаются к автоматическому выключателю.

Проект

Перед тем как приступить к выполнению работ, необходимо разработать и согласовать проект. В нем необходимо указать расположение всех элементов в доме.

Для того чтобы все верно спроектировать, необходимо знать примерную нагрузку, которую будут оказывать электроприборы. Разумеется следует выполнить подсчет с определенным запасом мощности, ведь в будущем вы можете приобрести дополнительные приборы. Проектирование осуществляется в следующей последовательности:

Чтобы выполнить проводку грамотно, сначала сделайте чертеж

1. Необходимо начертить подробный план здания, на котором должно быть указано местоположение всех электроприборов, розеток, а также оборудования с индивидуальным подсоединением.
2. На чертеже должны присутствовать данные о мощности приборов, при этом обязательно учитываются пусковые токи электромоторов. Осветительное оснащение подсоединяется к другим группам, а их число зависит лишь от особенностей здания, а также мощности приборов. Для компактного дома светильники рекомендуется определить в одну группу.
3. Следует учитывать, что электропроводка должна позволять подключить наружные осветительные приборы для двора. Если вы лишь изредка используете дом в качестве ночлега, то рекомендуется подсоединить освещение двора на другой выключатель, что позволит отключить питание в доме на время отсутствия, но оставить функционировать наружное освещение.
4. Электрические приборы, которые потребляют большое количество энергии следует подключать к отдельной группе через другой выключатель. К числу таких приборов можно отнести котел и подобное оснащение.

Перед выполнением монтажных работ в деревянном доме подсчитайте предельную потребляемую мощность для каждой группы. Для этого сложите все электрические приборы, которые вы можете использовать одновременно.

Особенности устройства электрощита

Внешне распределительный щит представляет собой пластиковый или металлический (что предпочтительнее) ящик с дверцей с креплениями под автоматы и прибор учета электроэнергии.

Он не имеет ограничений по размерам, и когда устанавливают новый бокс, всегда оставляют немного свободного места под дальнейшие подключения.

Внутри расположен счетчик (опломбированный), главное автоматическое устройство отключения (УЗО), которое также пломбируют, и однополюсные автоматы защиты различных групп электропроводки (осветительной, розеточной и т.д.)

Автоматы защиты крепятся на предусмотренные для этого DIN-рейки. Номинальное значение автоматов напрямую зависит от параметров подключенной линии: если допустимый предел розеточной группы 16 А, то и автомат должен соответствовать этому значению.

При наличии автоматов установка УЗО необязательна, но монтажом его пренебрегать не стоит. Дополнительная защита срабатывает в момент появления тока утечки. Вручную УЗО отключают, когда необходимо перекрыть поступление электричества в дом.

Несмотря на дорогую стоимость оборудования, ответственные электрики настаивают на установке защиты по зонам, что увеличивает безопасное пользование электросетью в деревянном доме.

Составление схемы электропроводки в срубе и «заповеди» электрика

Все начинается с чистого листа, на который наносится условный проект-схема размещения всех выходов сети. Чаще всего работу над проектом доверяют профессионалам, но, по большому счету, это можно сделать самому, если сруб небольшой. Вам необходимо будет расчитать материалы, которые  понадобятся, количество и размещение розеток, выключателей, распределительных коробок. Размещать их можно как угодно, главное, чтобы этот проект не нарушал основные СНиП и ГОСТ. Рассмотрим подробнее, что нужно, а чего нельзя делать, составляя схему.

1. Нужно располагать все устройства в доступном месте для последующего обслуживания, чтобы к ним можно было добраться без использования специализированного инструмента. Счетчики, розетки, выключатели и даже распределители должны быть на видном месте.
2. По  СНиП выключатели и розетки должны находиться в месте, которое не заслоняется тяжелыми предметами (шкаф, кровать, например), а также находится вдали от легко воспламеняемых предметов (штора, одеяло и другое). Высота от пола также имеет значение – нельзя размещать ниже, чем 100 см от напольного покрытия. Все выходы электросети должны быть хорошо видимыми для безопасности.
3. Необходимо так составить схему, чтобы каждый электроприбор мог подключиться без использования удлинителя – это уменьшит количество соединений, а также существенно упростит последующую эксплуатацию всех устройств. Чтобы было точно так, проводка в деревянном доме должна быть сразу сделана с учетом места расположения всех приборов. Что касается норматива СНиП, то на каждые 6 квадратных метров  площади должна быть 1 розетка. Допускается 3 и более розеток на кухне, но каждая из них должна размещаться вдали от металлических предметов (65 см), а также от кухонного оборудования, в частности плиты, умывальника (55 см).
4. Линии штробов должны быть только вертикальные или только горизонтальные, чтобы можно было легко их найти при последующем ремонте, а также не повредить их в ходе эксплуатации помещения. Если они будут идти наискось, тогда трудно будет расчитать в каком месте на стене можно повесить картину, сделать выход на антенну или провести интернет. По ТУ нельзя размещать штробы менее чем за 5 см от крепления гардин, за 15 см до потолка, а также не ниже 20 см от пола.
5. Скрытая проводка в деревянном доме (если такая имеется) должна выходить в распределительную коробку, где будет подсоединяться к вводному кабелю. Нельзя соединять несколько проводов – вообще не должно быть ни 1 соединения на 1 линии провода. Их можно делать только в распределителе или непосредственно на выходе электросети. Если вы не будете придерживаться этого правила, все контакты будут окисляться, подгорать, плавится. Линия из кусков долго не служит, особенно, если одна ее часть – алюминий, а другая из меди.

Перед тем как провести проводку в доме, у вас должен быть проект с учетом всех вышеперечисленных требований и рекомендаций, иначе   могут возникнуть проблемы с поставщиком электроэнергии. Помните, что даже если вы не заказываете дорогостоящий монтаж у поставщика ресурса, то ваша работа будет проверяться на соответствие всем ГОСТ и СНиП. Чтобы не переделывать потом, учтите сразу все требования и пожелания.

Особенности проводки

1. Силовой щит. Независимо от места его установки и способа крепления, полностью изолируется от всех элементов конструкции из древесины. Требования к полам в помещениях, где он размещается, более «жесткие» – только стяжка. Причем выполненная по так называемой «мокрой» технологии – цементная (бетонная).

2. Проводка. Изоляция должна быть категории «невоспламеняющаяся». Схема расстановки элементов может быть любой, но понятно, что монтировать выключатели, приборы освещения или розетки только открытым способом никто не станет. Какая-то их часть, в зависимости от специфики помещения и его оформления, будет установлена скрытно. Следовательно, и электропроводка на отдельных участках окажется под материалом облицовки.

С учетом этого, ее изоляция должна быть категории «невоспламеняющаяся». Какой-либо однозначной инструкции по выбору марки продукции давать не имеет смысла – ассортимент достаточно большой. Но с учетом соответствия требованиям к проводке в деревянном доме и невысокой стоимости рекомендуется кабель ВВГ_нг или его аналоги. Например, импортный «NYM». Качество высокое, но и стоимость соответствующая. Среди отечественных образцов, пригодных для монтажа в деревянном доме электропроводки, как подсказку можно указать продукцию ПРКА (ПРКС), РКГМ, ПАЛ.

Такие изделия характеризуются повышенной термостойкостью. Что это значит? Даже при чрезмерном нагреве жил не произойдет повышения температуры изоляции электропроводки и ее разрушения.

3. Сквозные проходы. При составлении схемы электропроводки неизбежно придется заводить кабеля в различные комнаты. При этом прокладывать их и через потолки, стены. В соответствии с ПЭУ, в деревянных домах проводка закладывается в трубы, причем металлические. В некоторых «интернетовских» инструкциях говорится, что пластиковые (в том числе, и «гофра») даже лучше. Это неверно, так как в данном случае акцент делается на качестве их изоляции и всей проводки. При этом не учитывается тот факт, что строения подвержены усадке. Исходя из этого, электропроводка в местах сквозных проходов монтируется в жесткую трубу.

Некоторые инструкции по обустройству проводки на это не указывают. Труба не должна быть пустой! Перед тем, как через нее протягивать электропроводку, внутри размещаются специальные вставки из фарфора. Они называются по-разному, например, воронки, втулки и в продаже имеются.

4. Прокладка проводки в помещениях. Если речь идет о кабеле, который проходит «транзитом» и предназначен для расключения в другой комнате, то трубу, в которую он заложен, целесообразно проложить под полом. Такая электропроводка бросаться в глаза не будет. Например, отдельный кабель для подключения духового шкафа, котла – то есть достаточно мощных бытовых приборов. Для них всегда нужна дополнительная линия проводки.

Следует учитывать ремонтопригодность. Если схема электропроводки составлена так, что трасса изобилует изгибами, поворотами, как потом вытянуть кабель? Например, при его пробое, обрыве? Проводя проводку в трубе под полом, это принимается в расчет.

Другое дело, когда приходится разводить «нитки» по помещению – к выключателям, розеткам, люстрам и так далее. Если электропроводка размещается скрытным методом, то все кабеля закладываются в гофру, но опять-таки – металлическую. Для открытого способа используются пластиковые изделия, которые называют кабель-каналами или коробами.

5. Контур заземления. Занимаясь монтажом электропроводки в частном доме, этим нередко пренебрегают, хотя самому это сделать несложно. Но применительно к строениям из древесины устройство молниеотвода и заземляющего контура – обязательное условие. Как все правильно выполнить своими руками, по какой схеме – разговор особый. Это объемный вопрос, который требует более предметного рассмотрения.

6. Устройства безопасности. Проводка в доме монтируется по различным схемам. Естественно, что по комнатам могут прокладываться отдельные ее «нитки». Делая все своими руками, нужно учесть такую особенность. На каждой линии электропроводки обязательно устанавливаются автомат защиты и УЗО. Возможно, в каком-то помещении несколько штук и не понадобится, если в нем подключается всего, например, пара лампочек. Но на вводе проводки в комнату оба аппарата следует ставить.

При недостатке опыта люди не понимают отличие между АЗ и УЗО. Как следствие, при самостоятельном монтаже электропроводки ограничиваются, как правило, установкой лишь автомата. Это разные приборы, и в линии они выполняют каждый свою функцию. При прокладке «ниток» проводки необходимо ставить оба устройства.

https://youtube.com/watch?v=vqCmrMtob1w

Монтаж электропроводки своими руками

Прокладку электрических проводов принято начинать сразу после возведения стен и крыши. Для этого можно вызвать электрика либо все сделать самостоятельно. Если понятие «электричество» не является чем-то страшным и непонятным, то второй вариант позволит немного сэкономить на строительстве своего дома. Надо лишь обладать элементарными навыками обращения с перфоратором, пассатижами и отверткой, а также не забывать о должных мерах безопасности.

Типичная схема проводки для частного дома

Однако если есть сомнения в собственной компетенции в данном вопросе, то монтаж домашней электрической проводки лучше доверить профессионалу. Цена ошибки здесь слишком высока, возникший от короткого замыкания пожар в состоянии уничтожить весь коттедж. Прокладывать электропроводку своими руками следует только при четкой уверенности в собственных силах и познаниях. При этом все схемы разводки и выбранные провода должны соответствовать нормам и правилам электромонтажа.

Способы прокладки проводки в деревянных домах – какие могут возникнуть сложности

Для того, чтобы проложить кабель в деревянном доме, необходимо определиться со способом монтажа. Способов, как уже говорилось, существует два. Так вот, при условии, что планируется обшивать стены изнутри, равно как и штукатурить, наиболее удобным будет вариант монтажа скрытой проводки. Если же проводка в деревянном доме прокладывается после ремонта и отделки, или же облицовка стен не планируется вовсе, то удобнее будет наружное или открытое расположение кабелей. Сейчас более конкретно рассмотрим каждый из этих способов, а также попробуем понять, какие есть достоинства и недостатки каждого из них.

Нюансы монтажа скрытой проводки в деревянном доме

Оптимальными для такой работы будут кабели, имеющие негорючую изоляцию. Но, в любом случае, их необходимо протянуть в гофрированный рукав из металла или пластика. Так же понадобится:

• коронка по дереву;
• дрель;
• крепежные скобы (клипсы) по размеру гофры;
• саморезы.

Основная задача, это согласно схеме, высверлить в стенах при помощи дрели с коронкой, отверстия необходимого диаметра под распределительные коробки, розетки и выключатели.

При скрытой проводке на деревянных стенах нет ни одного кабеля
Важно! Распределительная коробка должна находиться над каждым выключателем. При необходимости над розетками засверливаются отверстия

Также следует обратить особое внимание на соблюдение схемы и количество групп кабелей.

Скрытая проводка в доме проходит на расстоянии 15-20 см от потолка. Что же касается расположения электро-точек, то их высота уже на усмотрение мастера. Провод, уложенный в гофре, крепится при помощи пластиковых клипс и саморезов к стене в углублениях между бревнами. Таким образом скрытая проводка в бревенчатом доме не будет мешать последующей отделке помещений.

В каждом месте, где будет установлена распределительная коробка, выключатель или розетка, оставляются хвосты около 10-15 см для последующей разводки и подключения. Следует помнить, что устройство внутренней проводки деревянного дома подразумевает использование кабелей большего сечения, нежели наружная, за счет отсутствия естественного охлаждения.

При наружной проводки в деревянном доме можно использовать трубы ПВХ

Монтаж открытой проводки в деревянном доме – плюсы и минусы

Наружная электропроводка в деревянных домах монтируется намного проще. В этом случае не требуется засверливание для коробок и выключателей. Прочертив будущие трассы в соответствии со схемой, необходимо закрепить распределительные коробки в нужных местах, после чего между ними зафиксировать кабель-канал, в который позже и будут укладываться провода. Так же и выключатели с розетками не требуют засверливания.

Минус подобного способа в том, что все провода (вернее кабель-каналы в которых они проходят) видны на стенах, что не каждого устраивает. Ну а из плюсов наружной проводки в деревянных домах можно назвать более простой монтаж, а также использование кабелей меньшего сечения. К тому же, в случае пробоя изоляции провода или другого подобного происшествия, намного упрощается ремонт. Ведь внешняя проводка в деревянном доме позволяет его производства без ущерба отделке. Для этого необходимо лишь вскрыть кабель-канал и заменить испорченный кусок провода от одной распределительной коробки до другой.

А это пример ретро проводки в деревянном доме

Монтаж ретро-проводки в деревянных домах – особенности работы

В наше время стиль «ретро» стал достаточно популярным во всех направлениях. Не обошло это веяние и электроприборы, равно как и проводку. А заключается подобный стиль в следующем. По прочерченной трассе через равные промежутки, к стене крепятся керамические изоляторы в форме грибка, на которые и фиксируется скрученный в жгут двухжильный кабель. В остальном же монтаж электропроводки под старину в деревянных домах ничем не отличается от открытого метода.

В случае применения такого способа кабель не соприкасается с деревянной поверхностью, а по тому никакая дополнительная защита от возгорания не используется. Для того, чтобы наиболее полно понять, как производится подобный монтаж ретро проводки в деревянном доме, предлагаем Вашему вниманию небольшой фотообзор таких работ, выполненных домашними мастерами.

При применении этого метода имеет смысл приобрести о лампы, имеющие более старинную форму. Называются они в народе «лампами Эдисона». К положительным качествам ретро-проводки в деревянных домах можно отнести необыкновенный антураж, который она создает. И даже если она будет выполнена не профессионально, интерьер оживится в любом случае.
