Электрический теплый пол под ламинат, плитку, фото-отчеты + видео

Устройство пленочного теплого пола

Такой способ дополнительного обогрева помещения наименее трудоемок, но требует внимательного отношения и четкого исполнения всех требований. При монтаже на бетонный пол выполняется он в следующем порядке:

ревизия поверхности чернового пола с целью выявить и устранить неровности. Если затирка стяжки не была тщательно затерта в процессе сушки, рекомендуется выполнить нивелирующую стяжку толщиной 4 – 10 мм. Выполнить штробу для размещения кабеля датчика температуры и кабеля панели управления системой. Кабели устанавливать в гибкой пластиковой или металлической рубашке;
устройство паровой защиты из полиэтиленовой пленки. Ее края нужно завести на стены на высоту чистового пола и закрепить скотчем. Пленка укладывается внахлест с перекрытием 10 – 15 см, стыки также нужно проклеить скотчем;
уложить теплоотражающий слой из плиточных материалов Изолон или Пенофол, стыки склеить строительной лентой;
уложить на пол инфракрасную пленку. При этом необходимо учитывать расположение мебели и мощных электрических приборов (напольный кондиционер, электрокамин и т.п.). Под этими предметами установка нагревателя бессмысленна и может быть даже вредна. Датчик температуры устанавливается в соответствии с инструкцией по эксплуатации к устройству;
подключить кабель к пульту управления;
произвести пробный пуск системы, проверить прогрев всех секций пленочного нагревателя;
устроить слой влагозащиты из полиэтиленовой пленки;
настелить ламинат, адаптированный для пленочного теплого пола.

Для укладки теплого пола в помещении средних размеров понадобится не более 1,5 – 2,0 часов времени, эксплуатировать можно после завершения укладки ламината. Рекомендуется первое включение производить на минимальном режиме, коррективы в настройку вносить по мере прогрева поверхности, учитывая, что максимально допустимая температура должна соответствовать указанной на маркировке ламината, но не должна превышать 30 градусов по санитарным соображениям.

Однако в этом случае потребуется тщательная ревизия его состояния с заменой лаг при необходимости. Понадобится дополнительная протяжка досок винтами и качественная заделка всех повреждений и щелей шпаклевкой. После ее окончательного затвердевание места нанесения прошлифовать шкуркой.

Инфракрасный теплый пол стоит несколько дороже, что может быть компенсировано более низкими эксплуатационными расходами в течение приблизительно 2-х лет.

Подготовительные работы

Начинать монтаж теплого электрического пола под плитку надо с подготовки основания.

Удаляется старое напольное покрытие. Цементная стяжка наиболее подходит для того, чтобы сделать теплый пол. Именно ей следует оказать предпочтение, если работы выполнятся своими руками.
Базовая поверхность должна быть идеально ровной. Иначе качественно смонтировать подогрев не получится: при любом перегибе кабеля увеличивается вероятность его пробоя, а ремонт будет практически невозможен. Поэтому следует устранить все неровности основания: сбить выступы, заделать впадины и трещины. В запущенных случаях придется сделать выравнивающую стяжку.

В стене выполняется штроба под провода. Как правило, органы управления теплыми полами располагают на высоте от 70 до 100 см от пола, но не ниже 30 см. В помещениях с повышенной влажностью органы управления лучше вывести наружу. Если датчик температуры по схеме укладки должен располагаться в основании пола, то делается канавка и под него.
Проводится тщательная очистка основания от пыли и грязи, после чего поверхность грунтуется.
Составляется схема укладки. Нагревательные элементы располагаются на расстоянии не менее 10 см от стен. Расстояние от других нагревательных приборов, например стояков с горячей водой, должно быть не менее 30 см. Подогрев не осуществляется в тех местах пола, которые предназначаются для установки сантехники или тяжелой стационарной мебели.

Монтируется теплоизоляционный слой, который повысит эффективность теплых полов. В квартирах чаще используют фольгированный пенофол, он имеет меньшую толщину, поэтому не так сильно уменьшает высоту помещения. Кладут его фольгой вверх, чтобы тепло от нагрева отражалось внутрь комнаты, отступая от стены на расстояние 5 см. Место стыка со стеной проклеивают демпферной лентой, она компенсирует расширение стяжки при нагревании теплого пола. Пенопласт или пенополистирол используют, если квартира располагается на первом этаже или над неотапливаемым помещением. Отступ от стены в этом случае делают 10 см.
Все стыки между элементами пленочного теплоизолятора проклеиваются фольгированным скотчем.

Преимущества и недостатки

Ремонт квартиры своими руками. Сравнение теплых полов.

Watch this video on YouTube

Для обогрева полов с ламинатом, инфракрасные тёплые системы — лучший вариант, они обладают массой положительных сторон:

оптимально и равномерно распределяют тепло по покрытию;
экономичны;
имеют максимальный нагрев 45 градусов;
быстро прогревают ламели;
монтаж и ремонт прост, можно сделать самим;
нет потребности в стяжке, ламели могут укладываться на плёнку;
большой срок эксплуатации;
сохраняют свою работоспособность даже при нахождении долгое время при минусовых температурах;
при выходе из строя одной полосы, всё устройство продолжает работать;
нет инвекционных перемещений потоков воздуха, тем самым пыль не гоняется по дому;
не пересушивают воздух и не излучают ЭМВ, поэтому не вредят здоровью.

К недостаткам можно отнести стоимость — обойдётся такой обогрев дороже других тёплых полов, но это быстро окупится при эксплуатации. Как и при работе любого электрического прибора, есть риск удара током или короткого замыкания, но он не значителен.

Кроме того, функционирование устройства зависит от наличия электричества. Так как ИК нагреватели не стелются под мебелью, то проведение перепланировки не возможно, придётся перестилать нагревательный элемент.

Технология электрического подогрева пола

Суть технологии в том, что под напольное покрытие размещаются специальные электрические маты. Они состоят из тонкого шнура, расстегнутого на сетке из стекловолокна. Мат достаточно тонкий, что достигается за счет модификации нагревательного элемента в виде алюминиевой фольги, к которой прикреплен нагревательный кабель вместе с сеткой. Это позволяет создавать коврики толщиной 1.5 мм, а благодаря пленке тепло распределяется по большой площади и легче проникает через ламинат и ковролин.

Электрический теплый пол используется как эффективный способ обеспечить теплом многие из наиболее часто используемых комнат в доме, сохраняя при этом низкие энергозатраты. Система электрического напольного отопления обычно устанавливаются в ванных комнатах, кухнях и спальнях, но также может использоваться для обеспечения дополнительного тепла в таких помещениях, которые трудно держать в тепле традиционными системами воздушного отопления (например, подвал). Электрический подогрев прост в установке, и подходит почти для каждого типа пола.

ИК-пленка и плитка: особенности

Термопленки предназначены для применения в полах, финишное покрытие которых укладывается без применения каких-либо растворов – то есть насухую.

К таковым относятся линолеум, ламинат, ковролин и ПВХ-плитка.

Если же ИК-пленку все-таки поместить в цементно-песчаный раствор или плиточный клей, произойдет следующее:

Полиэстеровая оболочка изделия будет химически разрушена. Это обусловлено тем, что данные растворы представляют собой щелочную среду. Разрушение полимера опасно не столько укорочением срока службы ИК-пленки, сколько высокой вероятностью поражения пользователей электротоком — он служит изолятором.
Высохший раствор будет «бухтеть», то есть издавать гулкие звуки при ходьбе или падении предметов. При этом он будет иметь низкую прочность и может растрескаться. Данное явление обусловлено низкими адгезионными свойствами гладкой пленки. Попытки повысить их путем выполнения насечек или вырезов недопустимы, так как они опять таки могут привести к электротравме (пленка является изолятором).

Под плитку целесообразнее укладывать т.н. стержневые ИК-излучатели — они-то как раз и предназначены для «мокрого» монтажа.

Если же вы по тем или иным причинам все-таки желаете уложить под плитку непременно ИК-пленку, то поверх нее придется настелить какой-нибудь достаточно прочный материал — в качестве основания для плитки.

Какой ламинат подойдет?

Чтобы теплый пол был максимально эффективен, необходимо со всей ответственностью подойти к выбору ламината. Покупая этот материал, следует учитывать его:

коэффициент сопротивления теплу. Этот показатель зависит от текстуры материала. Чем выше пористость, тем лучше теплопроводимость;
максимальная температура нагрева. Специалисты не рекомендуют нагревать ламинат выше 27-30 °C. Это связано с тем, что при перегреве этого материала выделяется вредное для здоровья человека вещество – формальдегид, а само покрытие деформируется;
толщина. При выборе этого параметра следует помнить не только о теплопроводимости (чем тоньше, тем лучше), но и о характеристиках эксплуатации (по нем нужно будет ходить, устанавливать мебель). Наиболее оптимальная толщина ламината на теплый пол — 8 мм;
класс. Эта характеристика мало влияет на эффективность электрического теплого пола, но от нее зависит долгосрочность эксплуатации напольного покрытия. В основном стоимость ламината зависит от его класса (чем выше класс, тем больше цена);
маркировка. Упаковка ламината содержит специальную маркировку, указывающую на возможность использования его для теплого пола.

Грамотно подобранный ламинат станет гарантией хорошей эффективности и долговременности эксплуатации всей конструкции.

Виды теплых полов

Чтобы знать, какой теплый пол лучше устроить под мебелью, следует коротко рассмотреть виды этих отопительных систем.

К числу наиболее распространенных видов теплых полов относятся:

электрический – тепло вырабатывается от нагрева проводников посредством подключения их к источнику электрического тока;
водяной – роль теплового носителя выполняет вода, циркулирующая по трубам из металлического или пластикового материала.

Электрический теплый пол

Возможными вариантами исполнения систем обогрева пола являются:

кабельный нагреватель – наиболее упрощенный вариант. Кабель зафиксирован по поверхности чернового пола и залит цементной стяжкой. От проходящего тока происходит нагревание, тепло сквозь стяжку передается покрытию, равномерно его прогревая;
тепловые маты – разновидность кабельной системы. Кабель закреплен на стекловолоконной сеточке, что облегчает процесс укладки. По поверхности просто раскатывается рулон, все заливается тонким слоем стяжки, устраивается покрытие. При необходимости во время монтажа сетку можно надрезать и развернуть в нужную сторону;
ИК-пленка – укладка может выполняться под любые покрытия, даже под паркет;
водяной теплый пол – такая система отопленияотличается от предыдущих тем, что обогрев выполняется за счет циркуляции горячей воды.

Изучив виды систем, начинаем разбираться, можно ли на теплый пол ставить мебель.

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.

Установка теплого пола

Что собой представляет

Основной особенностью пленочного пола считается отсутствие мокрых работ при укладке пленки, то есть, в устройстве цементно-песчаной стяжки нет необходимости. Укладка полотен может проводиться даже неопытным строителем за сравнительно короткое время на любые выровненные или изогнутые поверхности.

Инфракрасный пол быстро решает проблему экстренного прогрева помещений. Тепло от обогревающих элементов поступает сразу после включения системы в электрическую сеть. Пленка обладает высоким запасом прочности и безопасности, она может укладываться фактическим под большинство напольных покрытий и даже под ковер.

Существует также переносной вариант теплого пола, он тоже укладывается под напольное покрытие. Такие изделия тоже устроены аналогичным образом. Датчик температуры здесь располагается между обогревательными элементами, провода этого прибора подсоединяют к контактам терморегулятора. Последнее приспособление устанавливается на любом удобном участке стены. Оно служит для слежения за показаниями датчика и корректировки температуры в соответствии со значениями заданными пользователем.

Система начинает работать при подключении к электросети в 220 вольт. После установки терморегулятора в нужном диапазоне пленка начинает излучать тепло, которое напоминает по ощущениям естественный солнечный свет. Этот поток благоприятно влияет на здоровье человека, обогревает окружающие предметы, а не воздух, как радиаторная система отопления. Чтоб выделяемое тепло не передавалось соседям снизу, под пленку укладывают теплоотражающую подложку.

Фанеру на теплый пол — виды, преимущества, устройство конструкций

Многие жильцы многоэтажек и частных домов испытывают неприятные ощущения от охлажденных напольных покрытий, по которым невозможно ходить босиком. Поэтому вполне логично желание утеплить полы. Многие укладывают фанеру на теплый пол, на которую впоследствии настилают финишное покрытие (ламинат, плитку, прочие).

Отапливаемый пол с применением фанеры

Какие виды фанеры применяют для обогреваемого пола?

Производители выпускают большое количество сортов, разновидностей фанеры. Поэтому потребители задаются вопросами, а можно ли ее применять для укладки теплых полов, какие виды применяются? Отметим, что все виды пригодны для использования в установке теплого пола (на лаги, на деревянный пол, бетон), но подбирать материал стоит индивидуально, по каждому конкретному случаю.

Выделяют пять сортов материала, причем некоторые из них влагостойкие. Чтобы изготовить фанеру 1 сорта, применяют шпон только из березы, дуба, бука, на нем нельзя найти сучки. Такие материалы укладывают на пол, но их стоимость высокая, и конструкция полов будет затратной.

Для обустройства теплого пола больше подходит второсортный материал, при этом качество не страдает, да и по кошельку не ударит.

Достоинства фанерных полов

С помощью фанерного материала делают промежуточное основание хорошего качества для отопления пола. Когда для чистовой отделки кладут штучный паркет, паркетную доску, крепящиеся к черновому основанию саморезами, на клеевую смесь, то дополнение из листов фанеры обязательно.

Профессионалы советуют положить такой «пирог» пола даже тогда, когда в роли декоративного покрытия используется ламинат, линолеум. При таком положении материалов на фанеру ложится роль тепло- и шумоизоляции.

К общим преимуществам фанеры в обустройстве теплых полов относятся:

Прочностные характеристики;
Экологичность материала;
Приемлемая стоимость, что касается покупки, работы;
В ассортименте есть влагостойкие виды для использования в помещениях с повышенной влажностью;
Материал легко обрабатывается и обслуживается.

Применение фанеры для обогреваемых полов не так эффективно, из-за ее плохой проводимости тепла. Следовательно, теплый пол под теплоизоляционную фанеру придется использовать на полную мощность, чтобы тепло просачивалось через дерево, а это приведет к повышению затрат на отопление. А чтобы эффект от теплого пола был максимальным, рекомендуется выбрать подходящий вариант укладки конструкции.

Устройство системы теплого пола с использованием фанеры

Монтаж напольного подогрева на фанерной основе, в отличие от традиционной методики укладки, делается без жесткой фиксации. Листы материала крепятся при таком способе монтажа крепежными скобами из металла. Это дает возможность расширяться шпону из древесины при увеличении влажности, исключает появление вздутия, щелей.

Раскладка фанеры для отапливаемого пола

Чтобы выполнить монтаж промежуточного фанерного настила, используется несколько методов:

На стяжку из бетона укладывают материал толщиной в 1,2 см;

На основание из деревянных лаг применяются толстые листы толщиной 2 см в 2 слоя с разбежкой швов;
На старые деревянные полы применяют материал любой толщины.

Монтаж теплого пола

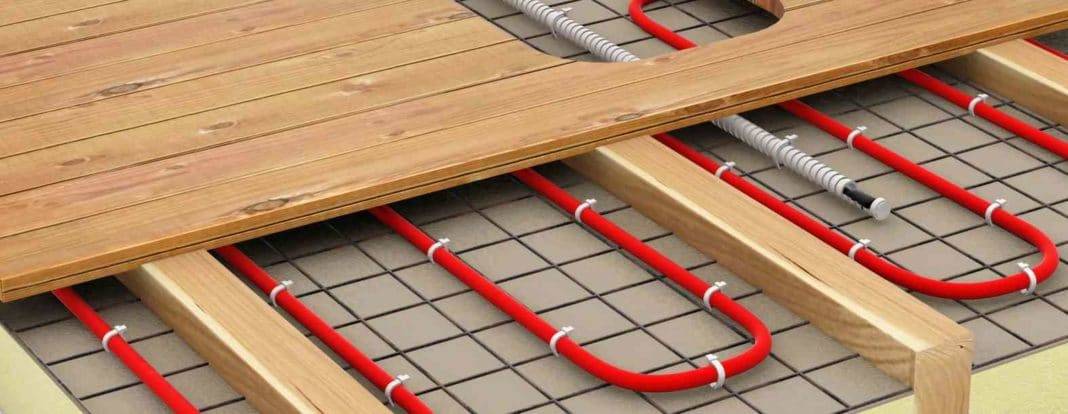

Монтаж водяного теплого пола Монтировать теплый водяной пол под фанеру мастера не рекомендуют, так как это малоэффективно, и появляется опасность повреждения, протечки труб теплоносителя. И если такое произойдет, то всю промокшую, испорченную фанеру придется выбросить. Поэтому для таких полов лучше подбирать другое финишное покрытие.

Устанавливая теплый электрический пол с применением фанеры, а потом укладки ковролина, линолеума, стоит учесть некоторые особенности. Для монтажа рекомендуется использовать комплектующие пленочного теплого пола от одного производителя, что предотвращает появление проблем с использованием покрытия.

Сборка теплого пленочного пола напоминает «пирог»:

На основном полу укладывают теплоотражатель;
Затем настилают слой термопленки;
Укладывают полиэтиленовую пленку;
Потом монтируют жесткое покрытие, обеспечивая выравнивание;

Фанерные листы закрепляют саморезами к основному покрытию, стыки шпаклюют;
Через 2 суток настилают финишное покрытие.

Человеку, который решил делать отопительную систему пола, стоит помнить, что применять фанеру на систему теплый пол можно. Только следует строго следить за основанием перед укладкой – оно должно быть идеально сухое, иначе фанера впитает влагу, и конструкция придет в негодность.

Средняя оценка оценок более 0 Поделиться ссылкой

Где целесообразно делать тёплый пол

По большому счёту тёплый пол можно делать в любом помещении. Однако есть места, где это особенно актуально. К таковым относятся, в первую очередь, ванные комнаты и санузлы, поверхность которых, как правило, покрывается керамической плиткой. В отличие от дерева или ламината, плитка – «холодный» материал, и наступать босыми ногами на такую поверхность после горячей ванны или душа не только неприятно, но и нежелательно ввиду угрозы подхватить что-нибудь вроде насморка или простуды.

Укладка «змейкой» греющего кабеля Raychem T2RED, 5-15Вт/м @230В.

В то же время тёплый пол хорош и для прихожей: мокрая обувь быстро высохнет, да и влажная уборка не доставит особых хлопот.

Caleo Unimat.

Самостоятельная установка электрического теплого пола

Данная инструкция подойдет тем, кто хочет самостоятельно установить электрический теплый пол. Есть несколько способов для этого.

Во-первых, вы можете смонтировать свой пол в стяжку, а потом укладываете сверху плитку.
Второй вариант — когда «теплопол» кладут на стяжку под керамическую плитку.
Третий способ — электропол укладывают прямо под напольное покрытие. Нужно подготовить основание для пола, после чего на ровную очищенную поверхность положить гидроизоляционный слой.

Подготовка

Удалите весь строительный мусор и пыль, чтобы поверхность пола была чистой и без трещин. Затем пройдитесь по бетону грунтовкой для увеличения адгезии поверхностей.

Разметьте места, где не требуется нагревать пол, например под сантехникой, ванной, мебелью.

Укладка нагревательных матов

На стенке закрепляется демпферная ленточка для компенсации расширения пола при нагреве. Нужно провести утепление основы пола, чтобы тепло шло вверх. В качестве утеплителя подходит пенофол (при создании дополнительного источника отопления), пенополистирол или минеральная вата. На него монтируется армирующая сетка, но можно не применять её, добавив пластификатор с микрофиброй в раствор. Затем монтируется система теплого пола.

Нагревательные элементы укладываются на пол вместе с сеткой, таким образом, чтобы не накладываться друг на друга и не пересекаться. Чтобы подогнать форму теплого пола под помещение, можно отрезать сетку в нужных местах, не затрагивая кабеля. В помещениях с повышенной влажностью сетку заземляют к регулятору.

Подключение

В бетоне делается канавка 20×20 сантиметров, и по ней концы нагревательных элементов выводятся к распаечной коробке.

Обратите внимание! Когда вы делаете электропол своими руками, не забывайте проверять сопротивление проводов нагревательного мата и датчика температуры, они должны соответствовать заявленным в инструкции. Также занесите места расположения проводов на схему, которая пригодится вам во время следующего ремонта

Для контроля температуры, в канавку опускается гофрированная труба, в которой находится датчик температуры. Он должен находиться в конце трубки, а также закрыт заглушкой. Уложите его и заполните канавку клеем для плитки. С противоположной стороны будет выходить соединительный провод, который ведет в распаечную коробку.

Радиус изгиба трубы у стены не должен превышать 5 см.! Зачистите концы проводов и закрепите их к термостату. После подключения сделайте пробный кратковременный запуск.

Стяжка

Затем делается заливка электрических матов раствором, толщиной 8-10 миллиметров. Как только она полностью высохнет, работу электропола проверяют ещё раз. Теперь можно стелить обычное напольное покрытие, или же сразу приклеить плитку.

Чтобы уяснить важные детали, рекомендуем посмотреть видео по укладке пола от профессионалов:
