Дымоход для газового котла: особенности и требования к устройствам

Требования к дымоходам для газовых котлов

Дымоход для котла должен соответствовать определенным характеристикам и нормам, в противном случае, скорей всего возникнут проблемы в последующем при использовании. Для примера, приведем основные правила для дымохода:

Уклон, который разрешается допускать, ни в коем случае, не должен превышать 30 градусов, не зависимо от расположения.
Длина для боковых «отростков», не должна превышать допустимые значения, а именно 100 см.
Запрещается намерено или произвольно изготавливать выступы, уступы в канале.
Сечение расположенные поперек, запрещаются из-за нарушения системы отвода и пропуска тяги.
Количество «тройников» не более трех.
Допускается делать закругления, но, помните, что их радиус не должен быть ниже самого диаметра дымоходов.
В поворотах лучше заранее предусмотреть установку специальных «контейнеров» для сбора конденсата, а также лючков для профилактики.
В том случае, если для дымохода предпочли использовать канал не круглой формы, а скажем овальной или даже вытянутой прямоугольной, тогда ширина одной из сторон, не должна превышать ширину другой стороны в два раза.
В самом низу канала обустраивается «капельник» и сборник влаги.
Запрещены даже минимальные прогибы системы.
Учитывайте тот факт, что при монтаже нескольких отрезков, они должны вставляться друг в друга не менее чем на 0,5 целых от исходного диаметра.
Запрещены любые зазоры между.
Обращайте внимание, что в местах, где требуется установить перекрытие или в стенах, запрещается пропускать не цельные отрезки. Соединение делается либо до, либо после прохода.
Соединение обязательно должно быть плотным, используйте дополнительно специальные средства.
Запомните еще один важный фактор, наклон дымохода по направлению к источнику тепла не может быть более 0,01 градуса.
Не забывайте, что внутренние стенки должны быть максимально гладкими

Даже небольшие шероховатости создают препятствие для прохода копоти, которая впоследствии там скапливается.
Учитывайте два правила: длина горизонтального участка для строений, которые еще на этапе возведения, должна быть не более 300 см., для домов уже построенных не более 600 см.
Также запомните, что расстояние между трубой и материалом отделки, перекрытия, если оно горючие не должно быть более 250 мм. или 50 мм. если материал огнестойкий.
В местах, где дымоотводящий канал требуется провести через перекрытие, делается качественная теплоизоляция.

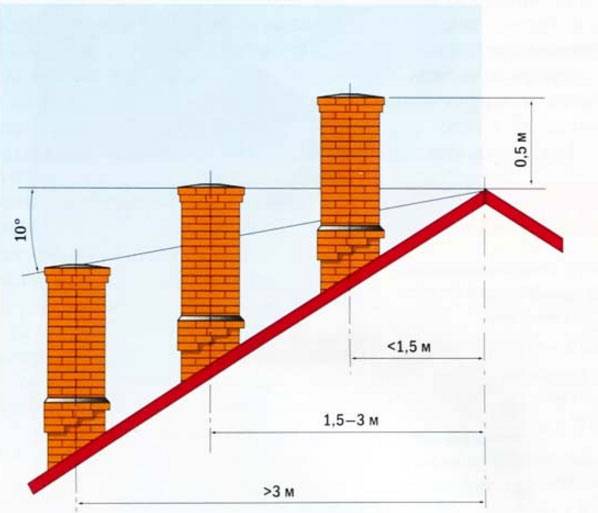

Нормы по высоте

Требования к дымоходу при установке газового котла

Как видим, требования к каналам дымоходов для газовых котлов достаточно серьезные и ими пренебрегать не стоит. Кроме перечисленных пунктов, есть еще особенные нормы по устройству касающиеся высоты. Итак:

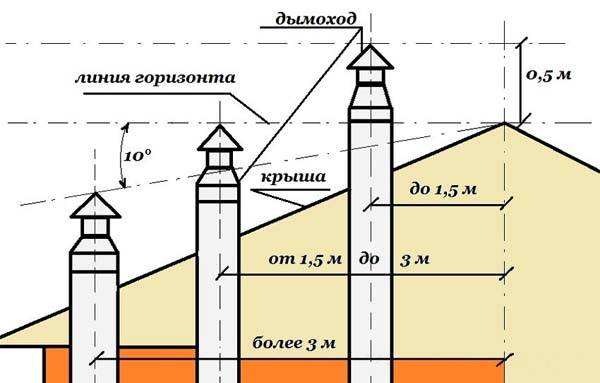

1. Если расстояние от выведенной трубы на крышу до конька более 300 см., значит, вы соблюли нормативные значения. Такое расположение допускается без увеличения высоты дымохода.
2. На едином уровне с коньком нужно устанавливать трубы, которые находятся на удалении более чем 150 см.
3. Если расстояние менее 150 см. вздымается на высоту до 50 см. от конька.

Кроме того, помните правило, если у крыши общая кровля и плоская, оголовок поднимается минимум на 50 см.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

• Труба изготавливается из шамотного кирпича.
• Для возведения стенок применяется раствор глиняный или специальный клей.
• Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.

Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

• Кладка обеспечивает герметичность.
• На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
• Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.

Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

• Дымоотводный канал из керамического материала.
• Прослойка утеплителя или воздушное пространство.
• Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.

Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.

Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

• Длительный период эксплуатации.
• Многофункциональность.
• Сравнительно низкая стоимость.
• Большая прочность.
• Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Пошаговая инструкция по сооружению дымоотводящей системы

Варианты расположения дымохода для газового котлаКак установить сэндвич дымоход

Порядок обустройства дымохода будет рассмотрен на примере сооружения сэндвич-системы из труб. Это самое оптимальное и универсальное решение. Существует 2 метода сборки подобной конструкции: в доме и за его пределами. Изучите оба варианта и выберите подходящий.

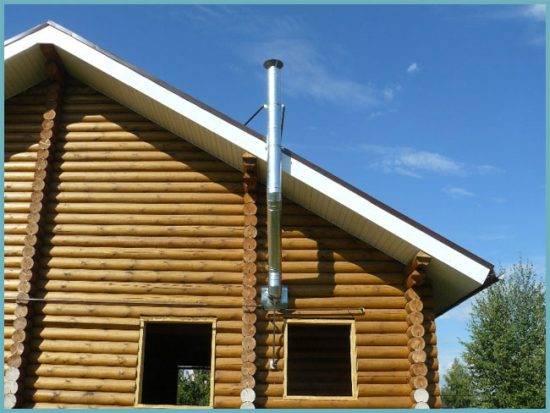

Вне здания

Схема установки газового дымоходаРасположение дымохода для газового котла

Первый шаг. Подключаем к патрубку отопительного агрегата проходной элемент, предназначенный для прокладывания через стену.

Элементы для подключения газового котла к дымоходуПодключение газового котла к дымоходу

Второй шаг. Наносим на поверхность стены разметку в соответствии с размерами проходного элемента и вырезаем проем.

Проем в стене

Третий шаг. Выводим дымоотводящую трубу из помещения.

Вывод трубы через проем

Четвертый шаг. Выполняем тщательную изоляцию отверстия и проходящей сквозь него трубы.

Как самим сделать накладные пластины

Пятый шаг. Прикрепляем к трубе тройник с ревизией, затем ставим заглушку

Сэндвич тройникЗаглушка для ревизииПодключение тройника с ревизиейПодключение тройника с ревизией (кронштейн и хомут)

Шестой шаг. Наращиваем дымоход, присоединяя новые звенья до достижения требуемой длины. Набрав запланированную высоту, устанавливаем на трубу наконечник конусной формы. Он защитит систему от осадков и ветра. Для крепления трубы к стене строения используем кронштейны. Шаг размещения фиксирующих элементов не должен быть меньше 200 см.

Сборка дымохода газового котла

Седьмой шаг. Усиливаем все стыки конструкции с помощью хомутов. Стягиваем их проволокой либо болтами.

Восьмой шаг. Окрашиваем дымоход специальным термостойким лакокрасочным составом. Он обеспечит должную защиту материала от ржавчины.

Внутри дома

Внутри дома

Начинаем с подготовки:

• намечаем в перекрытиях и крыше отверстия для трубы;
• сверив метки с габаритами патрубка, делаем проем для дымохода.

Далее занимаемся непосредственно монтажом дымохода.

Первый шаг. Подключаем переходной адаптер к патрубку агрегата.

Второй шаг. Устанавливаем тройник и ревизию.

Третий шаг. Начинаем наращивать дымоход.

Монтаж и установка дымохода своими руками

При необходимости выполняем работу с применением т.н. колен. В местах пересечения трубой перекрытий применяем специальный защитный патрубок.

Стыковка

Четвертый шаг. Надеваем на дымоход лист нержавеющей стали. Заранее в листе вырезаем отверстие, несколько превышающее диаметр трубы. Такой лист должен находиться с обеих сторон каждого перекрытия.

Схема обустройства отверстия в перекрытииПотолочно-проходное устройствоУстройство короба потолочно-проходного устройстваУстройство дна короба потолочно-проходного устройстваУстановка потолочно-проходного устройстваВыход трубы дымохода через потолочно-проходное устройство

Пятый шаг. Усиливаем стыки конструкции с помощью хомутов.

Шестой шаг. При необходимости прикрепляем трубу к чердачным балкам. Для этого используем кронштейны (через каждые 400 см) и стенные хомуты (через каждые 200 см).

Крепление дымохода кронштейномКровельный элемент 20/45 градусов диаметр 300 мм (сэндвич)Кровельный проходникМонтаж и установка дымохода своими рукамиГрибок дефлектор

Седьмой шаг. Монтируем на выход дымохода наконечник (дефлектор) в форме конуса.

Схема сборки вытяжки для газового котлаЭлементы дымохода

Изоляция дымоотводящей конструкции

Изоляция дымоотводящей конструкции

В точках соприкосновения элементов дымоотводящей трубы с легко воспламеняемыми материалами надо обустроить надежную теплоизоляцию. Для ее обеспечения покройте проходной патрубок базальтовой ватой с фольгированным слоем. Крепление утеплителя выполняйте с помощью огнестойкой мастики. Дополнительно укладывайте минеральную вату по периметру каждого проема в перегородках и перекрытиях.

В завершение монтажных мероприятий обязательно убедитесь в герметичности каждого шва системы. Для этого достаточно нанести на швы простой мыльный раствор. Появление мыльных пузырей свидетельствует о нарушении герметичности системы. Исправьте все обнаруженные неполадки в кратчайшие сроки.

Схема подключения котлаКотел газовый напольный

Удачной работы!

Конструкции котлов и способы устройства дымовых труб

Есть два типа горелок для газовых котлов:

Открытые. В них кислород для горения забирается из помещения, в котором установлен котел. Потому такой тип горелок или отлов называют еще «атмосферными». В таких газовых котлах отвод дымовых газов требует наличия трубы с выходом в атмосферу и хорошей тягой.
Способы вывода дымохода от газового котла
Камеры сгорания закрытого типа (турбированные котлы). Они работают в паре с дымоходами коаксиального типа — из двух вставленных друг в друга труб. По одной трубе отводятся продукты сгорания, по другое поступает воздух для поддержания горения. Коаксиальная труба обычно выводится через стену на улицу. Потому говорят, что подобные газовые котлы не имеют дымохода. Но, при желании, вывести дымовую трубу можно и в атмосферный дымоход

В этом случае нужна нормальная тяга (при выводе в стену это неважно, так как движение газов обеспечивает турбина).

Понятно, что выбор типа дымохода в первую очередь зависит от типа камеры сгорания. В одном случае это должна быть коаксиальная труба, в другом — обычная. Но кроме этого есть еще множество нюансов по конструктивному исполнению.

Устройство дымохода для настенного газового котла

Принцип работы коаксиального дымохода выглядит следующим образом.

По внутренней, меньшего диаметра, трубе производится отвод продуктов из камеры сгорания. В процессе отвода дымовые газы охлаждаются за счёт холодного воздуха в наружной трубе, что снижает пожароопасность.

По внешней, большего диаметра, трубе подаётся уличный воздух к горелке. За счёт температуры уходящих газов воздух к горелке подаётся уже подогретым, что увеличивает КПД отопительного агрегата.

Главное отличие дымохода настенного котла от системы дымоотведения напольного котла состоит в отсутствии вертикальной дымовой трубы. Это обусловлено тем, что горелки настенных котлов с закрытой камерой сгорания снабжены вентиляторами. Для поддержания процесса горения не требуется дополнительная тяга, которая в напольных котлах создаётся за счёт длины и диаметра дымовой трубки.

Важным преимуществом отопительной системы на основе настенного газового котла над аналогичной с напольным — является отсутствие необходимости сооружения приточно-вытяжной вентиляции. Как следствие, настенный — с закрытой камерой сгорания можно разместить, например, на кухне, параметры которой удовлетворяют действующим нормам и правилам.

В стандартную поставку системы дымоудаления настенного газового котла, как правило, входит:

• коаксиальная труба из 2 сегментов: один для вертикального участка от котла, второй для горизонтального, для вывода через стену;
• поворотное колено 90 градусов, 1 штука;
• герметичные прокладки, обжимные хомуты;
• декоративные накладки, как опция.

В некоторых случаях может потребоваться дополнительное приобретение удлинителей коаксиальной трубы, второго поворотного колена на 90 или 45 градусов, тройника для присоединения двух котлов к одному дымоходу.

Коаксиальные трубки и соединительные элементы к ним изготавливаются из стали и окрашиваются белой жаростойкой эмалью. Некоторые производители изготавливают наружный элемент из пластика для лучшей теплоизоляции. Наиболее распространённый типоразмер коаксиального: диаметр наружной трубы 100 мм, внутренней — 60 мм. Трубы большего диаметра встречаются на конденсационных котлах, обладающих наиболее высоким КПД и низкой температурой выхлопных газов. Увеличение диаметра в таких котлах является мерой для снижения количества образующегося конденсата.

Как правильно сделать дымоход для газового котла. Установленные нормы и требования

Необходимо соблюдать ряд требований, чтобы будущая конструкция служила долго и была безопасна для использования в жилом помещении.

Формы сечения конструкции

Форма сечения конструкции может быть любой. Главное, чтобы она совпадала с формой трубы, которая используется для дымохода.

Требования при соединении труб между собой

Соединение труб должно быть герметичным, особенно в местах присоединения дымохода к газовому котлу. Прорех и щелей допускать нельзя, поскольку это приведет к утечке и будет угрожать здоровью жильцов в доме.

Нормы проектирования уклонов и поворотов дымохода

В идеале труба дымохода должна идти непосредственно вверх. Наклонные участки могут помешать нормальной вытяжке.

Допустимо около 30 градусов наклона трубы, но лучше этого не делать. Протяженность наклонного участка не должна быть слишком большой.

Требования к сечению трубы

Сечение дымохода должно быть немного больше, чем выходной патрубок. При меньшем сечении возможны проблемы с присоединением деталей. Допустима разница в несколько мм.

Тонкости монтажа непосредственно на крыше дома

Необходимо, чтобы труба дымохода возвышалась над коньком на 0,5 м минимум. Дополнительно обустраивают утепление конструкции и надежно закрепляют ее.

Как предусмотреть вывод конденсата

Для этой цели стоит установить конструкцию, в которой будет скапливаться конденсат. Эта емкость должна быть съемной, чтобы всегда была возможность ее заменить.

Требования по пожаробезопасности

При выводе дымохода через крышу необходимо дополнительно позаботиться о пожарной безопасности. Для этого производят так называемые проходные узлы. Это поможет избежать опасных и непредвиденных ситуаций. Также можно установить адаптеры, реагирующие на выделение газа.

Основные нормативы

Размер и форма сечения

При расчетах площади сечения трубы дымохода во внимание берутся габариты патрубка, который установлен на конкретном газовом котле — дымоход в конечном итоге должен быть по размерам не меньше. К дымоотводной трубе могут присоединяться два котла, но только при условии, что их вводы будут располагаться разноуровнево и на расстоянии от 0,5 м относительно друг друга

В таком случае площадь сечения трубы рассчитывается как суммарная мощность обоих нагревателей, умноженная на 5,5. К примеру, при условии, что мощность одного по паспорту составляет 1 кВт, а другого — 1,4, площадь сечения общей трубы составит (1+1,4) х 5,5 = 13,2 см кв.

Монтаж системы дымохода для газового котла

Форма сечения может быть в виде прямоугольника либо круга. Дымовой поток движется по спирали внутри дымоходной трубы и, наталкиваясь на углы, теряет свою скорость, поэтому круглая форма более предпочтительна, позволяет обеспечить качественную тягу.

Расположение труб

Дымоход должен устанавливаться в вертикальном положении. Допустимое отклонение составляет не более 30 градусов или до 1 метра в любую сторону. В месте подсоединения к дымоходной трубе газового агрегата в обязательном порядке устанавливается вертикальный отрезок, при этом высота участка высота должна составлять от 0,5 м.

Правильно выведенный дымоход для газового котла

Изгибов и всевозможного рода закруглений на дымоходной трубе в идеале не должно быть вообще, но допускается до 3 таких отхождений. Разрешается уклон горизонтальных труб исключительно в сторону, где расположен котел, при этом угол уклона до 0,01 градуса.

Количество зондов

Разрешено не ставить оголовники, если они затрудняют выход дымовых газов. Под каждым из зондов, которые расположены на оголовке, нельзя располагать больше чем 1 трубу, то есть у всех отдельно взятых труб должны быть свои «грибки». Оголовник обязательно должен иметь конусообразную форму.

Правила устройства дымоходных труб, предназначенных для газовых агрегатов

В процессе установки следует обязательно придерживаться целого ряда установленных правил:

1. монтаж выполняется всегда в направлении снизу вверх;
2. конструкция крепится строго вертикально;
3. трубы в высоту не должны достигать более 5 м;
4. исключены малейшие прогибы труб;
5. все стыки, переходы и закругления должны быть тщательно герметизированы с помощью термостойкого герметика;
6. по пути движения дыма не должно быть более 3 горизонтальных переходов длиной более 1 метра;
7. оголовок должен быть расположен над зоной ветрового подпора.

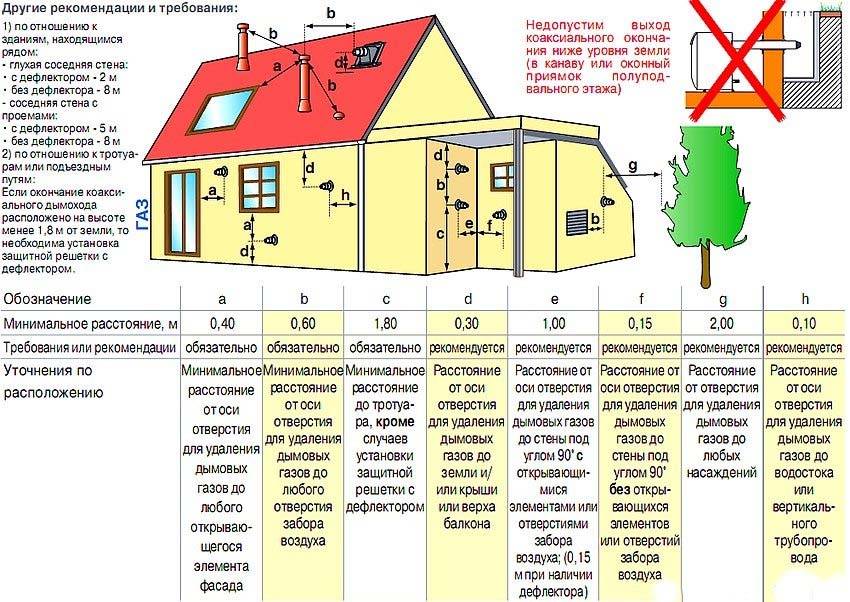

Варианты вывода дымохода

Еще одним важным требованием, которое предъявляется к дымоходной конструкции, — обязательное крепление трубы к примыкающей стене. Идеально ровные участки трубы крепятся на отрезках в 150 см, при этом ее отдельные части между собой закрепляются все без исключения. Для усиления общей надежности конструкции все соединения элементов скрепляются между собой металлическими хомутами.

Чистка дымохода и котла от сажи

Следить за дымоходом значит с определенной периодичностью совершать полное прочищение трубы от скопившейся там сажи.

Опасность скопления этого отхода объясняется не только тем, что топливо начинает гореть заметно хуже из-за недостаточной тяги. Есть и другие риски:

• из-за сажи износ внутренней поверхности трубы ускоряется;
• если сажи скопилось слишком много, это приводит к риску ее воспламенения, поскольку в ней всегда содержится много недогоревших компонентов;
• поскольку сажа сама образует своеобразный слой теплоизоляции, то нагрев помещения от шахты уменьшается, что приводит к увеличению траты топлива.

Чистят дымоход не реже раза в год. Но в случае с газовым котлом такая частота может оказаться излишней. К тому же сооружение из сэндвич трубы или тем более коаксиальный дымоход скапливают меньше отходов, благодаря чему срок их службы заметно увеличивается по сравнению с традиционной кирпичной шахтой или керамической трубой.

В каждом конкретном случае следует ориентироваться на явные признаки, которые говорят о том, что в трубе скопилось уже слишком много сажи:

• Топливо горит хуже обычного, время, уходящее на прогрев дома, заметно увеличивается.
• Если отвинтить патрубок и посмотреть его содержимое, там наверняка будут большие сажевые скопления.
• Наконец, верный признак того, что чистку нужно начать как можно раньше, – в помещении ощущается запах горения (дымка) – это связано с тем, что сажи скопилось слишком много и она начинает тлеть в трубе, издавая соответствующий запах.

Существует два способа очистки – с помощью механического удаления грязи ершиком и другими предметами, а также на основе химического разрушения отходов.

Механическая очистка

Для механической чистки используются металлические и пластиковые ершики. Если металлические более долговечные, то пластиковые наносят меньше царапин на внутреннюю поверхность трубы. Поэтому выбрать можно именно такой вариант (на фото справа). Для металлических труб пластиковый ершик становится единственной возможностью для осуществления безопасной чистки дымохода.

Оптимально подобрать ершик, который на 10-20 мм больше диаметра дымохода, чтобы можно было чистить сразу все внутренние поверхности трубы. Технология очистки простая – она осуществляется с помощью поворотных движений. Предварительно ершик крепят на шест, а снизу привязывают груз.

Химическая очистка

Химическая чистка проводится специальными средствами, которые в широком ассортименте представлены в хозяйственных магазинах.

Они продаются в жидком виде, а также твердом и порошкообразном. Применять их следует по инструкции.

При этом очищение трубы все равно начинается с механического удаления сажи ершиком или другим методом. Химическая чистка – это скорее средство профилактики, чем удаления грязевых остатков.

Чистка газового котла: видео

В случае с газовым котлом мало прочистить сам дымоход – в очищении нуждается и само устройство. Подробная видеоинструкция представлена ниже.

Монтаж дымохода для газового котла – это вполне реальная задача. Главное условие – учесть все требования пожарной безопасности и обеспечить полную герметичность конструкции. А поскольку газовое топливо дает мало сажи, дымоход сможет прослужить без нареканий и чистки в течение нескольких лет.

Требования к дымоходу

Для эффективного и безопасного отведения продуктов сгорания топлива, а также подачи воздуха в определённый отдел газового оборудования, обеспечивающего эффективный процесс горения, применяется соответствующее техническое обеспечение. По внешнему виду, это шахта с установленной внутри трубой. Монтируемая конструкция должна отвечать всем установленным требованиям:

Шахта дымохода устанавливается в вертикальном положении. Никаких расширений или сужений в данном случае не должно быть. Допускается лишь незначительный уклон (до 30 градусов) от вертикали и отклонение в сторону не более чем на 1 метр. Разрешается также устанавливать до трёх поворотов, если радиус их закругления будет равен диаметру. Материал изготовления должен быть негорючим и неплавящимся, а конструкция – без трещин и любых иных повреждений, чтобы предотвратить возгорание. Оптимальным вариантом среди многочисленного ассортимента видов стоит отметить использование труб из нержавеющей стали, поскольку они легки, просты при монтаже и последующем обслуживании, универсальны и доступны в финансовом плане. Высота и диаметр трубы должны полностью отвечать всем установленным выходным параметрам газового оборудования

Это необходимо для обеспечения достаточной тяги и эффективного функционирования оборудования. Прокладка дымовых труб в помещении запрещена

В нижней части присоединения отводной трубы от котла к дымоходу важно сделать так называемый карман для очищения от скапливаемого конденсата. Если трубы прокладываются через помещения без отопления, то важно покрыть их теплоизоляцией

Виды дымоходных систем газовых котлов

На сегодняшний день для систем отопления с газовым котлом чаще всего применяются несколько видов дымоходов. Любой из них можно соорудить самостоятельно, но понадобится схема для сборки и рекомендации специалиста. Мы постараемся помочь вам в этом вопросе!

Кирпичный дымоход

Кирпичный дымоход

Кирпичные трубы устанавливали с давних пор, еще до появления труб из новых материалов. Но и сейчас некоторые собственники домов не отказались от их возведения, хотя, честно говоря, подобный дымоход сложен по конструкции и трудоемок в монтаже. Кроме этого, возведение дымохода из кирпича занимает достаточно много времени и обходится недешево. Нужно отметить и то, что кирпичный вариант уступает по техническим характеристикам более современным системам, так как из-за своей формы и шероховатой внутренней поверхности нередко зарастает сажей, что замедляет отвод отходов сгорания топлива. Вы же не хотите нанимать трубочиста через пару лет?

Керамический дымоход в разрезе

Требования к коаксиальным дымоходам газовых котлов

Коаксиальный дымоход значительно отличается от всех остальных конструкций по всем параметрам.

Схема подключения коаксиального дымохода.

Он имеет аккуратный компактный вид и отличную от других дымоходных труб форму — он не поднимается к крыше, а выводится через стену.

… и коаксиальным

Несмотря на небольшой размер, дымоход имеет высокую эффективность работы благодаря своему строению и покрытию на внутренних стенках

Внутри него не появляется конденсат, что очень важно для работы систем отопления, работающих на газовом топливе

Дымоход-сэндвич из нержавейки

Эта модель — самая популярная и востребованная в последние годы, так как имеет ряд безусловных преимуществ перед другими вариантами. Они имеют многочисленное количество различных переходов, тройников и других деталей, выполненных под разным углом, что позволяет собрать конструкции любой сложности.

Сэндвич-дымоход из нержавейки

Дымоходы, изготовленные из нержавеющей стали, состоят из трех слоев. Средний из них — это теплоизолирующий, который выполнен из минеральной ваты. Этот утеплительный слой может иметь разную толщину — от пяти до десяти сантиметров. Выбор его толщины будет зависеть от места прохождения дымоходной трубы и средних зимних температур региона, где располагается здание. От правильно выбранной трубы дымохода будет зависеть, будет ли собираться в ней конденсат, а значит и исправность работы всей системы в целом.

Дымоход из нержавейки имеет идеально ровную внутреннюю поверхность, что беспрепятственно позволяет отводить продукты горения котла. Кроме этого, он имеет зеркальную внешнюю поверхность, что способствует презентабельности общего вида системы.

Элементы дымохода из нержавейки

Разнообразие деталей дымоходной системы

 Какой бы дымоход (за исключением кирпичного) ни устанавливался, к нему будут необходимы дополнительные элементы, которые подбираются согласно заранее разработанной схеме сборки системы. К ним относятся следующие детали:

• Соединительные патрубки, который соединяет трубу с котлом — переходники.
• Трубы различной длины.
• Проходные патрубки.
• Ревизионный тройник, имеющий снизу штуцер, с помощью которого удаляется конденсат.
• Конусообразный наконечник.
• Отводы.

Что следует учесть при монтаже дымохода от газового котла

Применительно к дымоходу, который идет от газового котла, существуют дополнительные требования, которые также важно учесть при выборе материала и строительстве:

1. Поскольку температура продуктов горения в случае газового нагревателя заметно ниже, чем при печном отоплении, образуется много водного конденсата, который вредно воздействует на кирпичную шахту и металлический материал, если он не имеет соответствующей защиты. Поэтому шахту нужно гильзовать (защитить металлическими листами из нержавеющего сплава), а материал трубы также следует выбирать из нержавеющих металлов.
2. По причине активного накопления конденсата в нижней части дымохода следует обязательно предусмотреть место для емкости, куда будет стекать вода.
3. Котел должен размещаться рядом с дымоходом – т.е. длина первого отрезка трубы не должна превышать 2 метров. Допустим одновременный вывод отходов в шахту и наружу через стену.

Для такого вида отопления дымоход строится только вертикальный и без уступов. Предельно допустимый угол отклонения от перпендикуляра – 30 градусов. Труба должна иметь не более 3 поворотов по всему протяжению.
Горизонтальные участки допускаются для высоких помещений (от 3 метров), но их суммарная длина должна быть менее 3 метров.
Трубы монтируются внахлест, при этом одна входит в другую на длину, которая минимально составляет половину ее диаметра. Вложение одной трубы в другую осуществляется в зависимости от ее назначения – удаление дыма или отвод конденсата.

Длина боковых ответвлений от основной вертикальной трубы или шахты (например, в направлении вытяжки в комнату) должна быть в пределах метра.
Расстояние между поверхностью трубы и легко воспламеняющимися строительными материалами (например, древесиной) не менее 25 см, для негорючих эта цифра в 5 раз меньше.
Над кровлей оголовок поднимается не менее, чем на полметра, а в случае плоской крыши – не менее метра. Соответствующие требования к минимальным расстояниям между трубой и крышей наглядно показаны на рисунке.

Важные советы по параметрам трубы можно увидеть здесь.

Варианты сборки дымоходной системы из металла

Существуют определённые правила, которые касаются сборки дымохода из одностенных металлических и сэндвич труб.

Ту часть дымохода, которая установлена снаружи, конструируют «по конденсату». Гофрированный край с одной стороны трубы позволяет вставить верхнюю трубу внутрь нижней.

Дымоход, который проходит внутри здания, нужно собирать «по дыму»: верхняя труба надевается на нижнюю. Так можно защитить помещение от опасных дымовых газов.

Идеальный вариант сборки сэндвич труб: верхний контур собирается по «конденсату», а внутренний «по дыму» Сделать это довольно сложно, но зато стопроцентная гарантия того, что стыки не будут пропускать газы, и конденсат не просочится.

Искусственная вентиляция

Дополнительная тяга в вытяжной системе создаётся с помощью вентиляторов. Их мощность и число зависит от нагрузки воздуха на канал и объёма помещения.

мощность берётся из расчёта: максимальная нагрузка плюс запас 25-30%:

max * 1,25, где max – максимальная нагрузка;

число устройств подбирают соразмерно с необходимым для прокачки объёмом воздуха (объём помещения увеличить в три раза):

(h + b + l) * 3, где h – высота потолка, b – ширина, l — длина;

учитываются длина дымохода, его геометрия и количество изгибов.

Вентилятор защищают установочным коробом. Этот короб делают из негорючих и нержавеющих материалов. Обычно используют медные или алюминиевые сплавы.

Конструирование искусственной вентиляции аналогично монтажу естественной. После установки приточной трубы производится установка канального вентилятора. Следом строители прокладывают проводку для питания двигателя, установить датчики, шумопоглотитель и фильтр. Так же, как и при монтаже естественной вентиляции, на обоих концах трубы крепятся решётки. Аналогично устанавливается прибор для вытяжной трубы, с тем лишь учётом, что воздух вытягивается, а не нагнетается.

Искусственная вентиляция требует постоянных затрат на электроэнергию. Иногда при строительстве экономят, устанавливая вентилятор только на вытяжку или только на приток воздуха. Однако более эффективная циркуляция обеспечивается использованием и того, и другого.

Автоматическая система вентилирования позволяет выключать вентиляторы вместе с остановкой работы котла и включать их вместе с запуском.
