Как сделать дренаж на участке своими руками

Обустройство ливневой канализации

Ливневка – это отдельный вид канализационных систем, который применяется для сбора и отведения атмосферных осадков, выпавших на участок. При наличии достаточных навыков и знаний, ливневка вокруг дома своими руками тоже может быть сделана.

Для обустройства ливневой канализации используется два вида водосборников:

• Точечные водосборники, которые монтируются прямо под вертикальными стояками водосточной системы;
• Линейные водосборники, которые размещаются под скатами крыши, если она не оборудована организованным водостоком.

Вся вода, попавшая в водосборник, отправляется по открытому или закрытому каналу к общему колодцу или коллектору. В дальнейшем весь излишек влаги перемещается в центральную канализацию или канаву.

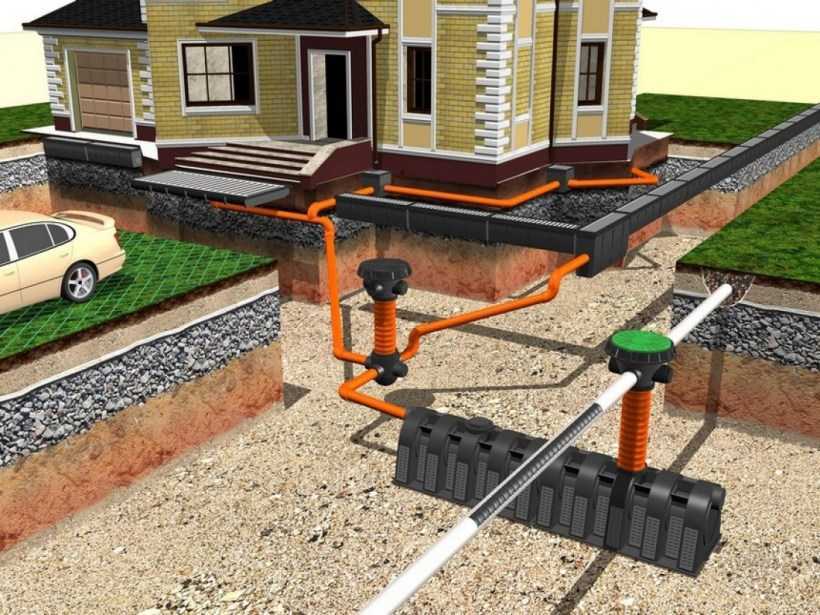

В конструкцию ливневой системы, помимо точечных водосборников, входят также сливные водоотводы, трапы и заслонки. При желании можно поискать системы, предусматривающие возможность соединения дождеприемников с водосточной системой крыши и подземными водоотводными каналами. Нередко такие системы дополняются пескоуловителями и мусоросборниками, упрощающими обслуживание ливневки.

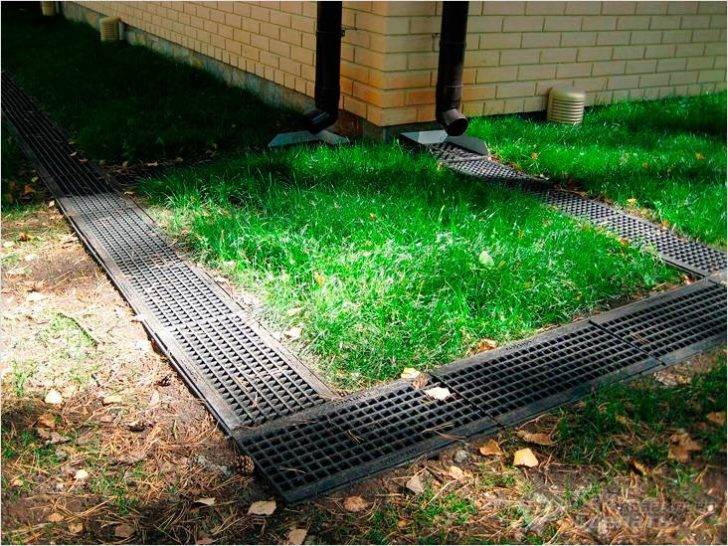

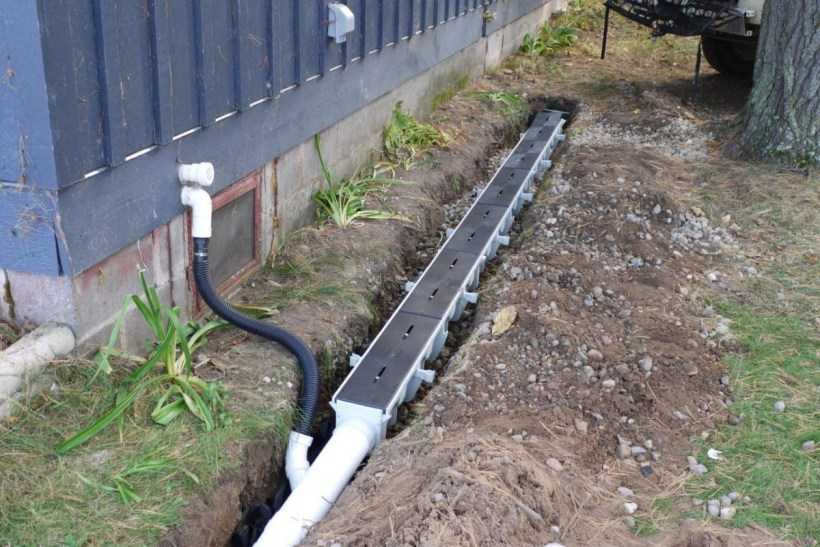

Основным конструктивным элементом линейной ливневой канализации являются водоотводящие желоба, выполненные из прочного пластика или бетона. Устанавливать эти элементы нужно в тех местах, где высока вероятность скопления большого объема воды. Особенно это актуально для ситуаций, в которых это скопление нежелательно.

При создании проекта линейной системы в первую очередь нужно подобрать место, в котором будет размещаться водосборный или коллекторный колодец. Следующий этап – подбор участков для установки поворотных и ревизионных колодцев. Во многом этот пункт связан с тем, как будут располагаться желоба и канализационные линии системы.

Чтобы ливневая канализация имела приемлемый внешний вид, для ее обустройства лучше всего использовать специальные лотки из полимерных материалов, которые закрываются решетками, выполненными из пластика или металла. Подобные детали выпускаются в разных цветовых решениях, что позволяет подобрать вариант, сочетающийся с видом двора и зданий, расположенных на участке.

Если условия эксплуатации достаточно суровые, лотки дренажной системы лучше всего обустраивать на бетонном фундаменте. Толщина слоя бетона рассчитывается в зависимости от нагрузки на проезжую часть. Надежное основание предотвратит разрушение конструкции под воздействием внешних сил.

Собранная своими руками вокруг дома дренажная система подключается к общему контуру при помощи канализационных труб. На участках, где желоба соединяются с трубами, располагаются ревизионные колодцы, которые позволяют очищать систему и обслуживать ее при необходимости. Для изготовления колодцев чаще всего используется пластик. Чтобы ревизионный колодец имел достаточную глубину, его можно нарастить при помощи специальных удлинителей.

На рынке можно найти массу разнообразных комплектующих для обустройства ливневой канализации. Широкий ассортимент позволяет проектировать систему, не переживая о нехватке деталей, и дает возможность подобрать оптимальные элементы для создания работоспособной конфигурации дренажной системы.

Виды дренажа

от грунтовых вод.цокольного этажа.

Пристенный тип дренажа необходим, если в строении имеется цокольное помещение (подвал, погреб и т. д.). Кроме того, такая система подходит для почв суглинистого и глинистого типа.

В системе фундаментного дренажа также может использоваться и линейный тип такой системы для поверхностного отведения воды. Она нужна при устройстве открытых площадок перед домом на участке, а также перед тротуарами.

Кроме того, дополнительной защитой для линейной системы дренажа является точечный дренаж. Его ставят на участки маленьких размеров, на въездах и для быстрого устранения излишков воды.

Пристенный дренаж

Располагают на расстоянии не менее полутора метров от фундамента и метра от отмостки, глубже фундамента, глубже уровня промерзания грунта. Канава копается на глубину, большую расчетной глубины на 30 см – для подсыпки.

Выполняют подсыпку – 100-150 мм песка, проливают водой, затем 150-200 мм щебня, укладывают геотекстиль, затем укладывают и соединяют трубы, заворачивают трубы в геотекстиль, засыпают щебнем, затем песком. Укладку труб выполняют от колодца.

Уклон выполняют от 2 до 10 мм на погонный метр (согласно СНИП 2.04.03). На каждом втором повороте труб или через 50 м устанавливают колодец.

Обустройство заглубленной конструкции в глине

В упомянутой ситуации лучше всего подойдёт именно глубинный дренаж — специально спланированная сеть каналов и вмонтированных труб, расположенных на глубине в 1 м и направляющих воду к дренажным колодцам. Обычно ширина траншей для отведения ненужной жидкости — около 50 см. Но с другой стороны обустройство такой конструкции водоотвода займет намного больше времени.

Нужно помнить, что при дренаже, который будет располагаться в углублении, не допускается прокладывать трубы там, где может ездить транспорт и другая тяжелая техника, ведь грунт сразу просядет и повредит машины. В остальном алгоритм работ включает в себя элементарные этапы:

1. Подготовить углубление колодца (глубиной 2–3 м).
2. Бетонные кольца установить от самого дна.
3. Готовую ёмкость вмонтировать аналогично.
4. Засыпать дно песком (в 20 см) и щебнем на 30 см.
5. В кольцах или стенках проделать отверстия.
6. Вырыть траншеи согласно схеме (50 на 120 см).
7. Придерживаться уклона (5 см на 1 погонный метр).
8. Стыковку труб делать муфтовыми соединением.
9. Установить ревизионные колодцы в области поворотов.

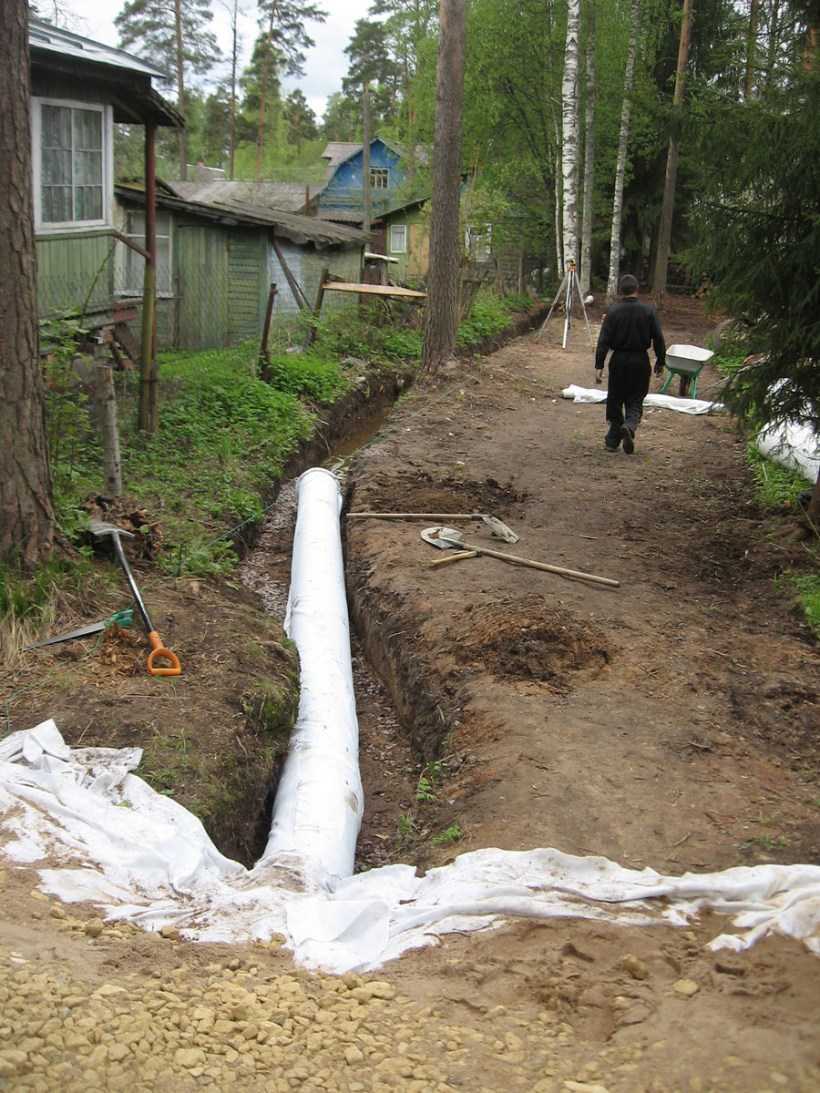

10. Трубы стоит завернуть в специальный геотекстиль.
11. Оставшееся пространство засыпать песком.
12. Сверху ещё добавить слой дёрна или гравий.

На последнем этапе канаву от конструкции необходимо аккуратно выровнять под один уровень с почвой.

Как выбрать подходящие дренажные трубы для отвода грунтовых вод

Чтобы купить дренажные трубы для отвода грунтовых вод без ошибок, надо не ошибиться с размером

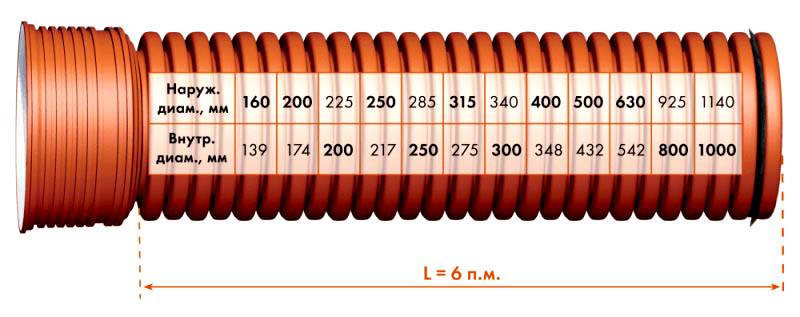

В гофрированных изделиях достаточно велика разница между внутренним и наружным диаметром. Следует помнить об этом, чтобы правильно рассчитать производительность. Длина, как правило, не превышает 12 метров. Толщину стенок подбирают с учетом нужной прочности. Она определяется не только глубиной залегания, но и параметрами находящихся сверху объектов (строений, транспортных коммуникаций).

Для проникновения влаги делают щелевую перфорациюПрименение фабричных труб для дренажа участка в обмотке из геотекстиля ускоряет выполнение монтажных операций, упрощает поддержание высокого качестваДвухслойные конструкции из полиэтилена низкого давления

Такие трубы (для транспортных участков системы) обладают повышенной прочностью. Внутренние гладкие стенки не создают лишние препятствия свободному перемещению жидкости. В стандартной комплектации есть резиновые уплотнители, обеспечивающие герметичность стыков.

Керамические трубы

Изделия из этого материала отличаются долговечностью, большой механической прочностью. Однако они обладают значительным весом, хрупкостью. Такие особые характеристики создают дополнительные сложности при укладке дренажных труб своими руками. Следует отметить, что замерзшая в сильный мороз вода лишь деформирует пластиковую трубу. Подобное воздействие разрушит керамические стенки.

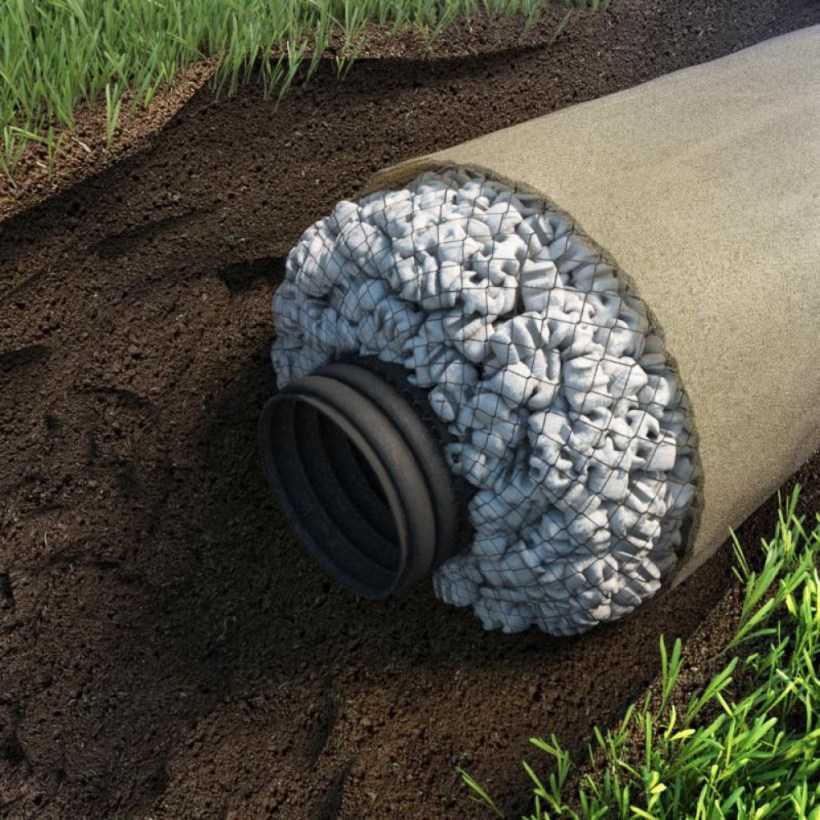

В этом фабричном комплекте фильтрующий слой создан из кокосовых волокон, закрепленных сеткой

Производитель рекомендует создавать траншеи со свободным расстоянием по 20 см с каждой стороны трубы. Необходимо удалить строительный мусор. Вместо гравия и щебня для подсыпки используют очищенный песок (крупные фракции). Геотекстиль в данном случае не нужен. Но надо помнить об увеличении себестоимости за счет применения растительных волокон.

Плоские трубы из полимеров обладают высокой прочностью

Такие изделия можно устанавливать в меньших траншеях, ближе к поверхности. Они не способны быть каналами для свободного перемещения грызунов.

Переходной элемент для подключения к трассе со стандартным круглым сечением

Приобретение дренажных труб: цены, параметры изделий, предложения рынка

Производитель/Модель, артикул	Диаметр, мм	Цена, руб.	Примечание
ООО «Баустоф Дренаж»	110, 160, 200	65-190	Однослойная конструкция, ПНД.
Европласт/20008	63	45-52	4 SN – этот класс жесткости предполагает возможность монтажа на глубине до 2 м.
Европласт/20001	90	57-63	Труба с геотекстилем, перфорацией. Упаковка в бухтах по 50 м длиной.
Европласт/21005	110	112-123	Два слоя: полиэтилен низкого/высокого давления. Допустима установка на глубине до 6 метров.
Европласт/20052	160	358-424	Эти прочные трубы можно устанавливать на глубине до 8 метров. Они оснащены раструбами для быстрого монтажа. Длина – 6 м.
Европласт/20052	160×40 (ширина х высота)	81-87	Плоские трубы с геотекстилем. Трассы можно прокладывать на глубине до 10 м. Поставки в бухтах длиной 25 и 50 м.
FDplast	110	92-95	Перфорация, класс жесткости 8 SN.
ТехПромРесурс	200	230-240	Однослойная труба в обертке из фильтровальной геоткани TYPAR. Длина в бухте – 40 м.

Глубинный дренаж

Для сохранения конструкций дома, сарая, гаража необходим глубинный дренаж. Он располагается на определенной глубине. Конструктивно этот вид дренажа всегда закрытый. Делится на два вида:

• пристенный, или кольцевой, предназначенный для отведения грунтовых вод от фундаментов и цоколей зданий. Глубина залегания – ниже подушки фундамента. Обычно дрены располагаются кольцом со всех сторон фундамента на уровне водоупорного слоя;
• дренаж участка с высоким уровнем грунтовых вод. Его выполняют, если участок заболоченный и необходимо осушить всю площадь. Дрены располагаются на меньшей глубине, чем при устройстве пристенного дренажа (обычно чуть ниже уровня промерзания).

Составление проекта дренажной системы

Чтобы добиться максимального результата и создать действующую систему отвода вод, необходимо составить проект дренажа. При составлении схемы и плана рекомендуем опираться на нормативы, представленные в СНиП 2.06.15-85. Здесь же можно найти информацию о размерах, качестве и материале элементов для дренажных систем.

Проект обязательно должен включат в себя и общие положения (например, чертеж системы на территории дачного участка), и проработанную детализацию всех элементов – от дренажных труб до колодцев и сложных узлов (+)

Обязательное приложение – смета с указанием строительных мероприятий и сумм на материалы и работы.

Перед составлением проекта необходимо самостоятельно или при помощи специалистов подготовить следующие материалы:

• данные о грунте и верхних почвенных слоях (состав, технические характеристики);
• план расположения всех значимых объектов – зданий, бассейна, беседок, дорог;
• схемы фундаментов построек в разных ракурсах и в разрезе, с указанием размеров и глубины закладки;
• топографическая карта дачного участка с указанием особенностей рельефа;
• схема существующих поверхностных и находящихся в земле коммуникаций;
• данные о гидрогеологических особенностях местности.

Также на схемах и чертежах желательно указать декоративные объекты и места посадки зеленых насаждений. Это необходимо, чтобы элементы дренажной системы не повредили фруктовые деревья, клумбы, альпийские горки и др.

Проекты для песчаных и глинистых грунтов различаются. Например, для песчаных легче разработать систему, направленную на понижение уровня грунтовых вод, а для суглинков наиболее эффективным является местный открытый дренаж.

Напоминаем, что дренажная система эффективно функционирует только при профессиональном подходе, любительские схемы часто не срабатывают.

Как грамотно сделать дренаж на участке

Дренажные траншеи должны быть обустроены таким образом, чтобы они сводились с основной трубе стока. Вывод грунтовых вод обустраивается в сторону расположение кювета.

Труба сверху засыпается щебнем, его слой должен составлять 20 сантиметров.

Если предполагается направить водосток в противоположную сторону от улицы, то в этом случае нужно вкапать емкость в грунт.

На обустройство дренажной системы уходит много времени и различных материалов, по этой причине возрастает стоимость проведения этой работы. Но исключать строительство этой системы никак нельзя, так как это может отрицательно сказаться на фундаменте.

Как сделать дренаж своими руками

Рассмотрим, как осуществить монтаж разных типов осушительных систем с пошаговыми инструкциями.

Для глубинного дренажа Вам понадобится вычислить самое низкое место на Вашем участке. Это можно сделать при помощи специального оборудования для геологических исследований или простым народным методом. Выкопайте яму в предполагаемом месте стока, глубина отверстия должна быть около 10 сантиметров. Налейте туда воды и посмотрите, в какую сторону будет течь жидкость – если она останется стоять на месте – то место выбрано правильно, если немного в сторону, то, соответственно, Вам нужно немного отступить в нужном направлении.

Видео: Дренаж на дачном участке своими руками: устройство, советы, рекомендации.

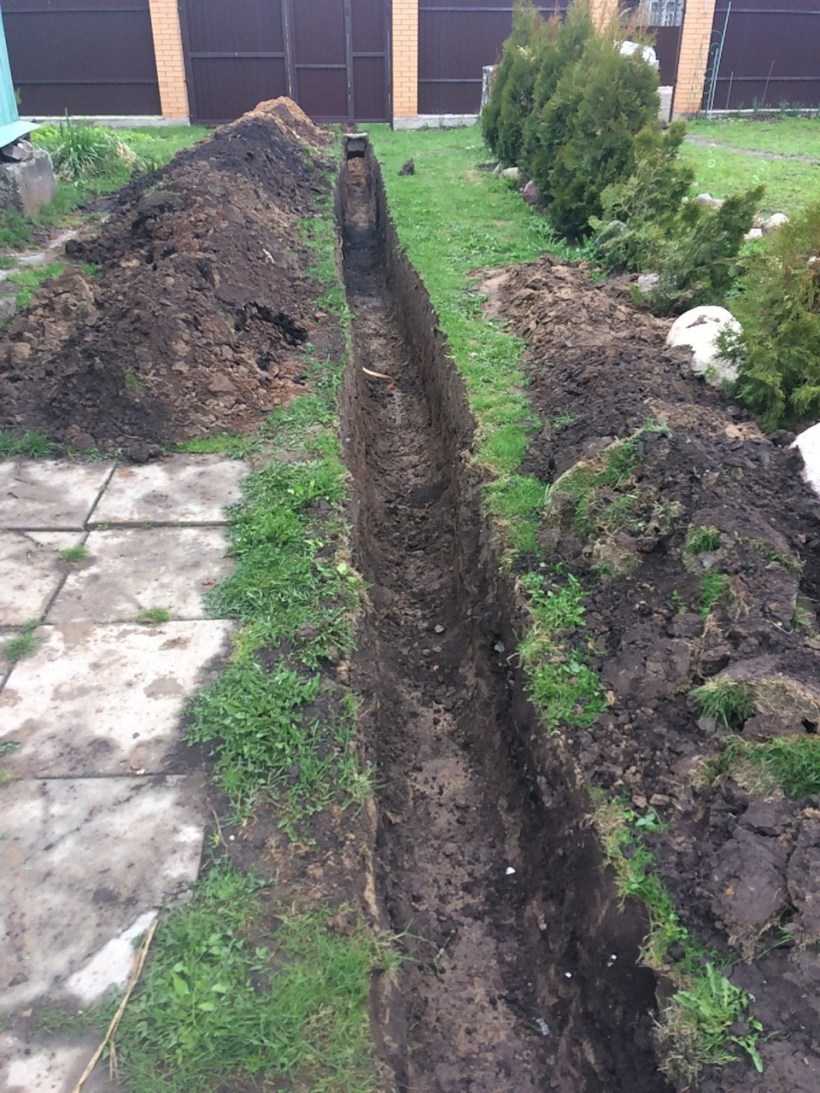

В выбранном месте нужно выкопать магистральную траншею, её длительность определяет размером участка и количеством среднегодовых осадков. Обязательно учтите, что в её конце будет располагаться септик или дренажный колодец.

Подготовьте будущую магистраль. В среднем ширина выбирается от 20 до 30 сантиметров, глубина определяется при помощи расчёта количества стоков и уровня промерзания грунта;
Дно ямы необходимо засыпать песочной подушкой, утрамбовать её. Песок должен занять до 5 сантиметров глубины, он будет своеобразным фильтром. После траншея засыпается крупными камнями, щебнем, строительным мусором, либо в неё устанавливаются доски крест-накрест. Такая конструкция поможет обеспечить эффективный отвод воды;
Поверх первого слоя дренажного настила насыпается еще один, но уже с меньшей фракцией. Далее, по мере приближения к поверхности магистрали, размеры камней или строительного мусора становятся меньшими;

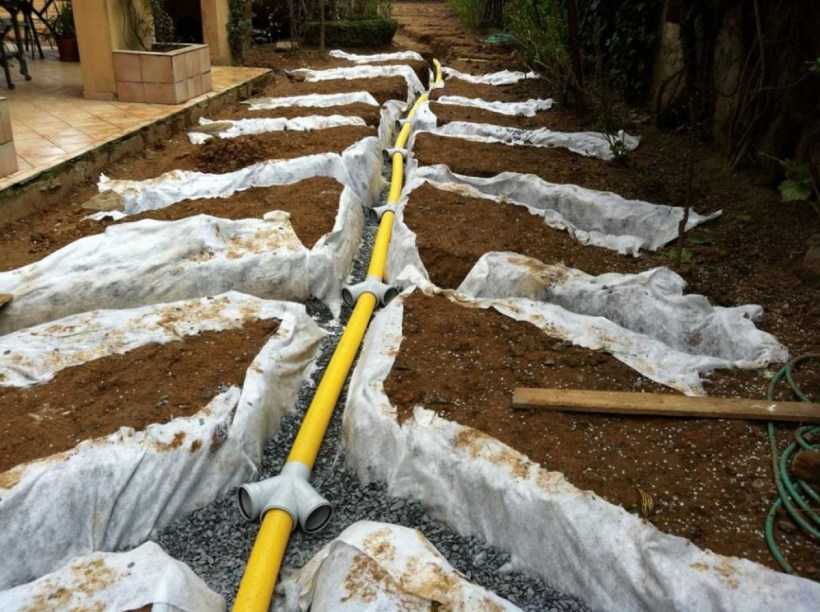

Вы можете оставить только одну магистральную траншею или сделать дренаж по речному типу. В таком случае по всему участку прокопайте дополнительные магистрали, но меньше ширины. Окончание каждой из них должно входить в основную

Очень важно обеспечить угол уклона такой дренажной системы следующим образом: самая низкая точка дополнительных траншей находится на соединении с основной магистралью;

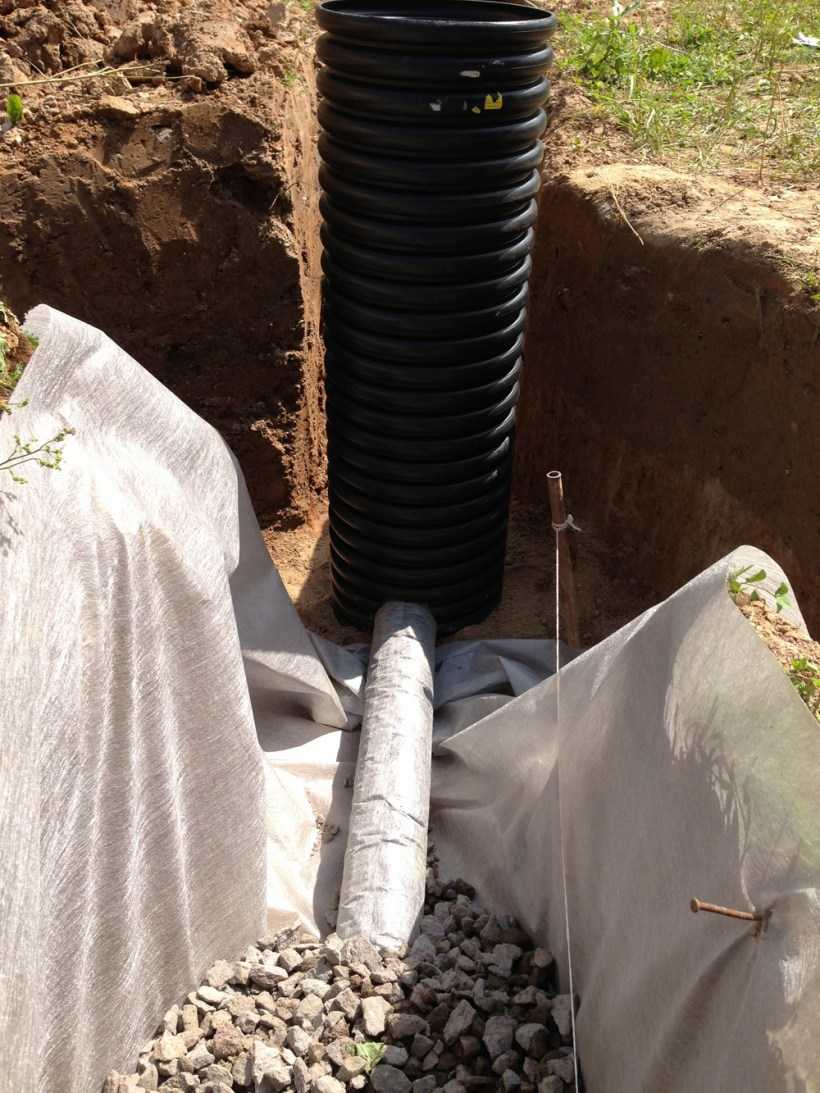

После засыпки нужно подготовить место для дренажного колодца. Это самая низкая точка на участке

В него подсоединяется магистральная траншея, место стыка желательно дополнительно уплотнить, чтобы при сильном напоре оно не провалилось. Вы можете выкопать цилиндрическую яму и установить в неё бочку, для сбора воды. Или оставить полость пустой, чтобы жидкость сама могла уходить в нижние слои земли;
Засыпать глубинный дренаж на даче своими руками нужно насыпью, т. е. образу на поверхности земли горку.

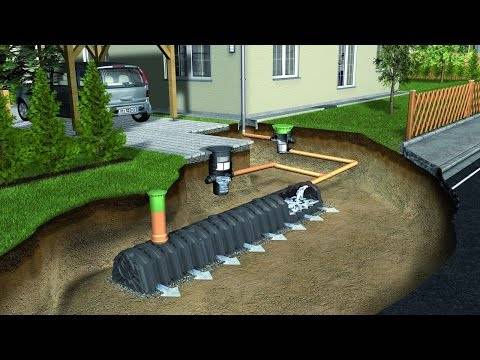

Аналогичным образом можно сделать и поверхностный дренаж. Например, для точечного выбирается самое низкое место на участке и там копается яма для септика. Дренажный колодец рекомендуется дополнительно утеплить, чтобы жидкость, которая остается в нем, не замерзла при первых морозах. Стенки колодца дополнительно укрепляются деревянными досками. Сейчас очень часто используются бетонные кольца, но их довольно сложно установить без использования дополнительных подъемных механизмов. На поверхность септика монтируется сетчатый люк, который обеспечит максимальную проходимость воды, но при этом будет её фильтровать, препятствуя засорению.

Фото: септик для дренажа

Из такого дренажа Вы можете откачивать воду специальным насосом, используя её для полива или прочих хозяйственных нужд, или оставить дно открытым, чтобы она впитывалась в более глубокие слоя земли. Многие домашние мастера засыпают в такие септики перегной, чтобы в итоге получить не только сухую землю, но и качественное удобрение для грунта.

Точечный дренаж

Линейная дренажная система на даче представляет собой аналог глубинной, но её еще проще сделать своими руками. Для этого также нужно вычислить самое низкое место на участке, и разметить территорию. По всей отмеченной площади роются траншеи, которые в будущем будут представлять собой магистрали. В зависимости от площади земли можно сделать красивые ручейки и украсить ландшафт или перекрыть дренаж дорожками, а после засыпать землей.

Поверхностный дренаж в виде пруда

1. Роются траншеи. Их ширина от 10 до 20 сантиметров, глубина в среднем берется 20-30 см;
2. На дно ямок насыпается песок со щебнем, можно не перемешивать, после подушка хорошенько утрамбовывается;
3. Траншею нужно забросать камнями, хворостом, текстилем, в общем, всем, что позволит обеспечить дренаж на даче. Часто используется система из пластиковых бутылок, которая отличается прочностью, долговечностью и доступностью;
4. Поверх такой системы в зависимости от требований, можно установить доски для дорожек, или обустроить красивый пруд.

Назначение дренажа садового участка

Мероприятия по мелиорации, согласно нормам (СНиП 2.06.15), проводят в лесных и сельскохозяйственных угодьях, чтобы почва стала максимально пригодной для выращивания плодовых деревьев, зерновых и овощных культур.

Для этого формируют разветвленную систему открытых канав или закрытых трубопроводов, основное назначение которой – осушить чересчур увлажненные участки.

Конечная цель сбора воды через отводы и рукава различных типов – искусственные или естественные водоемы (если позволяют условия), специальные дренажные канавы, поглощающие колодцы или накопительные резервуары, из которых вода откачивается для полива и ухода за территорией.

Нередко заглубленные в землю трубы, если позволяет рельеф, заменяют наружными сооружениями – канавами и траншеями. Это элементы водоотведения открытого типа, по которым вода движется самотеком

По этому же принципу конструируют сеть трубопроводов для дачного участка, вне зависимости от его площади – 6 или 26 соток. Если территория страдает от частых затоплений после дождя или весеннего половодья, строительство водосборных сооружений обязательно.

Скапливанию лишней влаги способствуют глинистые грунты: супеси и суглинки, потому что ни не пропускают или крайне слабо пропускают воду в нижележащие слои.

Еще один фактор, побуждающий задуматься над дренажным проектом, – повышенный уровень грунтовых вод, о наличии которых можно узнать и без специальных геолого-разведывательных изысканий.

Если на территории дачи рыли котлован под выгребную яму или септик, а он наполнялся водой, то водоносные горизонты расположены в непосредственной близости от поверхности земли. При устройстве скважины буровой организацией вы получите данные о расположении водных горизонтов от специалистов.

Даже если фундамент устоит, нет гарантии сохранения комфортной среды внутри цокольных этажей и подвалов: возможно появление сырости, преждевременной коррозии, грибка и плесени.

Со временем отсыревшие бетонные и кирпичные фундаменты покрываются трещинами, которые сложно заделать. Напротив, они продолжают расти, провоцируя подвижки строений. Чтобы предотвратить разрушение, еще на этапе строительства здания необходимо задуматься об устройстве эффективного дренажа.

Лишняя влага в грунте – это всегда опасность для целостности фундамента строительных объектов: дома, бани, гаража, подсобных построек

Как определить, надо ли провести, когда и как делается?

Далее рассказано, зачем нужна дренажная система на земельном участке, в каких случаях устанавливают такую систему при помощи насосов, что представляет собой процесс установки. Монтаж дренажа – не самая легкая задача. Она включает в себя проработку всех нюансов загородного участка: рельеф, имеющиеся и планируемые строения, состав грунта и другие не менее важные факторы. Установка дренажа необходима, если:

• Участок ровный, т.е. не имеет уклона для самопроизвольного движения воды.
• Грунтовые воды протекают недостаточно глубоко к поверхности земли.
• Участок расположен вблизи реки, болот, на склоне.

Также дренажная система устанавливается на участках, где почву подстилают глинистые грунты или грунты, которые плохо пропускают через себя воду или вовсе не дают ей проходить.

В таком случае дренаж устанавливается при помощи насосов. Конструкцию прокладывают равномерно с небольшим уклоном в сторону колодца. Так вся вода будет собираться в одном месте. Для качественной реализации проекта необходимы замеры и расчеты, такие как: глубина залегания труб варьируется от 0,5 м на глинистых почвах, до 1 м на песке, уклон 2-3 м.

• совокупность каналов и перфорированных труб на глубине 1,8-2 м;
• смотровые колодцы, которые имеют необходимость в регулярной прочистке струей воды под высоким давлением;
• установка приемных ящиков, которые также подлежат регулярной очистке от мелкого мусора.

Дренаж: что это такое?

Дренажом называют систему, предназначенную для отведения лишней влаги с землевладения. Ее обустройство становится необходимым, если:

• Почвы глинистые, что приводит к появлению большого количества застаивающейся воды после каждого выпадения осадков.
• Высокий уровень залегания грунтовых вод.
• Участок находится на склоне и во время паводка и обильных осадков влага стекает по нему сверху вниз.
• Расположение участка пологое и вода не может уходить с него под уклоном.

Настораживающим фактором, который должен заставить владельца участка задуматься о дренировании, является наличие на участке долго не просыхающих луж, обилие влаголюбивых растений и периодически появляющаяся вода в подвалах соседских домов. В идеале хорошо было бы заказать геодезистам исследование участка, результатом которого станет план с указанием уровня подпочвенных вод. Только с его помощью можно точно ответить, нужно ли обустраивать систему дренирования и какой ее тип стоит предпочесть.

Ошибки при обустройстве

Профессиональные садоводы выделяют ряд ошибок неудавшихся дренажных систем:

• любители-садоводы пренебрегают проектированием, измерением возможностей участков или их недостатков;
• не изучают конкретно тип почвы и наличие грунтовых вод, поэтому при строительстве дома упускают возможность дренажа фундамента, а проектируют только дренаж участка, чем провоцируют сырость в домах;
• не учитывают советы знающих мастеров, полагаются только на себя, а ведь иногда нужна подсказка мастера-специалиста, чтобы все правильно сопоставить, вырыть траншеи в нужном месте и правильно;
• для нормального функционирования дренажной системы необходимо правильно подготовить верхний слой земли на участке, чтобы повысить ему рыхлость и проницаемость влаги; если почва слишком плотная, ее нужно разрыхлить, иначе дренажная система действовать не будет;
• в местах, где проложены дренажные трубы, транспорту передвигаться нецелесообразно; если во дворе есть автомобиль, дорогу под гараж для него необходимо сделать подальше.
• коллектор, который служит для направления воды в водоприемник, периодически — через пару лет — необходимо прочищать, тогда он прослужит очень долго.

Поверхностный дренаж

«Дренирование можно делать с линейным или точеным водоотводом»

Самое простое решение. Поверхностная система обеспечивает сбор воды с водостоков и территории участка. Обеспечивая дождевым осадкам свободные пути стекания, она избавляет почву от переувлажнения.

Поверхностный дренаж обеспечивает сбор воды с территории участка

Для обустройства такого дренажа участка своими руками не нужно привлекать специалистов. Тут не будет масштабных работ. Дренирование можно делать с линейным или точеным водоотводом. Точечные дренажи отвечают за локальный сбор влаги. Это могут быть стоки с крыш, вода поливных кранов. Для дренирования больших территорий правильно разбивать систему линейного водоотвода.

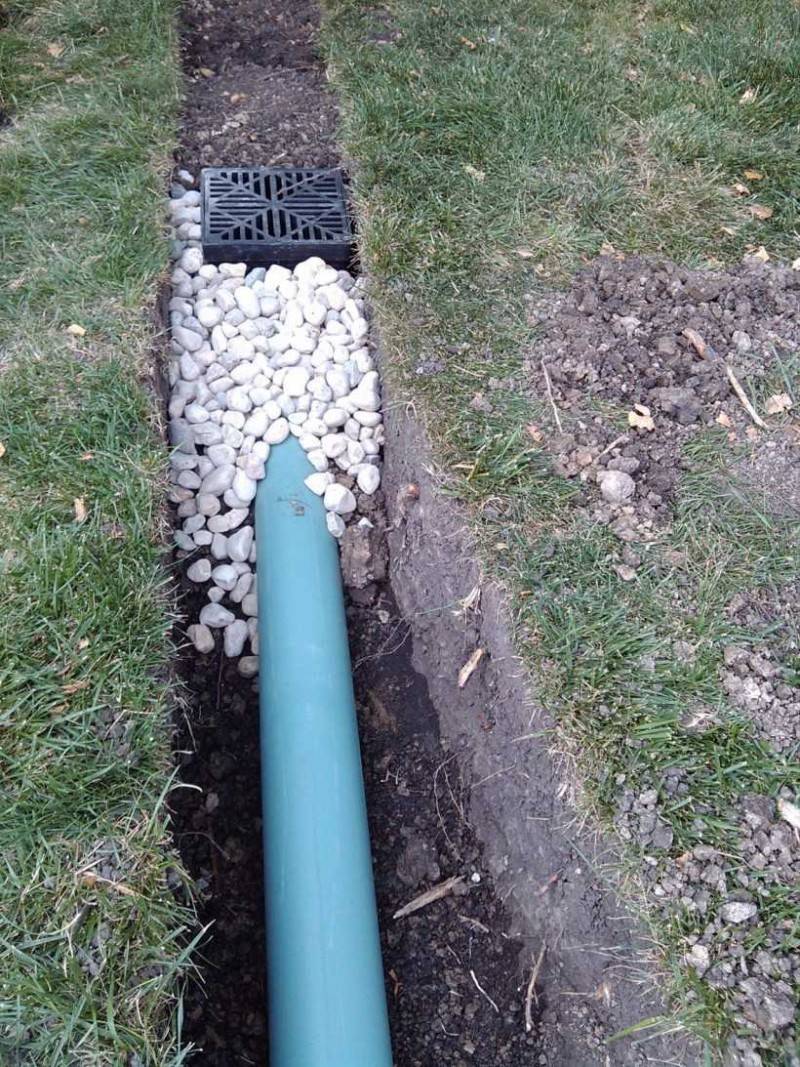

Точечный дренаж отвечает за локальный сбор влаги

Способы поверхностного дренирования

Открытая система дренирования может состоять как из случайно сгенерированных канавок, так и из параллельно расположенных. Каждая схема имеет боковые подводы, которые несут попавшую в дренаж воду к центральной дрене. Какому типу устройства поверхностного дренажа отдать предпочтение, следует выбирать по видовой принадлежности почвы и топографическим заключениям.

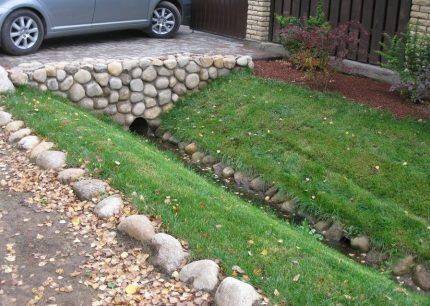

Открытый дренажный канал

Дренаж на участке случайного типа

Канавы таких ливневок приспособлены к сбору воды с грунта слабой водопроницаемости, где имеются обширные низинные участки застоя, устранение которых путем сглаживания поверхности невозможно или нерентабельно.

По большому счету, случайный линейный водоотвод – прерогатива полей. Разбросанные по полю канавы не отличаются масштабностью. Чаще всего они довольно мелки и не пересекаются с основными магистралями водоотведения.

Задача случайных канавок – обеспечить отток скопившейся в низинных островках влаге. Чтобы сделать случайный дренаж участка своими руками достаточно просто прокопать небольшие канавки с соответствующим углом уклона. Извлеченную при этом землю можно использовать для подсыпки небольших низин.

Линейный дренаж обеспечит отток скопившейся влаги

Каналы полевых ливневок должны следовать через основную массу депрессий в сторону естественного уклона участка. Только так территории будет гарантировано полноценное дренирование.

Дренаж на участке параллельного типа

Данный вид водоотвода рационально обустраивать на плоских, сложно высушивающихся почвах с многочисленными мелкими депрессионными изъянами. Параллельность расположения канавок не говорит об их равноудалённости. Шаговое расстояние зависит от почвенных особенностей.

Закрытый дренаж

К этой категории относят глубинный дренаж участка, который помогает снизить уровень стояния грунтовых вод. Его классифицируют как систему осушения горизонтального типа.

Глубинный дренаж помогает снизить уровень стояния грунтовых вод

Закрытые дренажные конструкции универсальны. Они с не меньшей эффективностью, чем поверхностный дренаж, могут отводить талые и ливневые воды. Поскольку система скрыта под землей, она не мешает в обустройстве ландшафта, что делает ее довольно популярной среди садоводов.

Вертикальный дренаж

Основными элементами данного вида водоотводной системы являются колодцы, традиционно обустраиваемые возле дома. Отток скопившейся в них воды происходит при помощи насосов.

Дренаж участка подобного типа проводится только по профессионально составленному проекту. Без инженерных знаний и специфических навыков браться за устройство дренажа на участке своими руками не стоит. Выполнение работ потребует привлечение специфического гидротехнического оборудования, поэтому оставьте решение данной задачи тем, кто точно знает, как это сделать.

Система вертикального дренажа участка

Особенности закрытого варианта

Выяснив, как правильно сделать дренаж вокруг дома, и составив проект, следует подготовиться к дальнейшим работам. Следует запастись материалами, а также нужными инструментами.

В ходе работ могут понадобиться:

• бечевка для разметки и маркировки положения коммуникаций;
• строительный уровень и отвес, чтобы контролировать уклон труб;
• штыковая и совковая лопата;
• инструмент для трамбовки грунта;
• ведро и/или тачка для транспортировки ненужной земли;
• рулетка для выполнения измерений;
• ножовка по металлу и т. п.

Понадобится также определенное количество дренажных труб. Это специальные конструкции с перфорацией, обычно они выполнены из пластика. Вместо них можно использовать пластиковые трубы для наружной канализации, предварительно проделав на их поверхности дырочки обычной дрелью.

Дополнительно надо подготовить: геотекстиль, песок, щебень или другой подобный материал, смотровые колодцы по количеству поворотов и т.п.

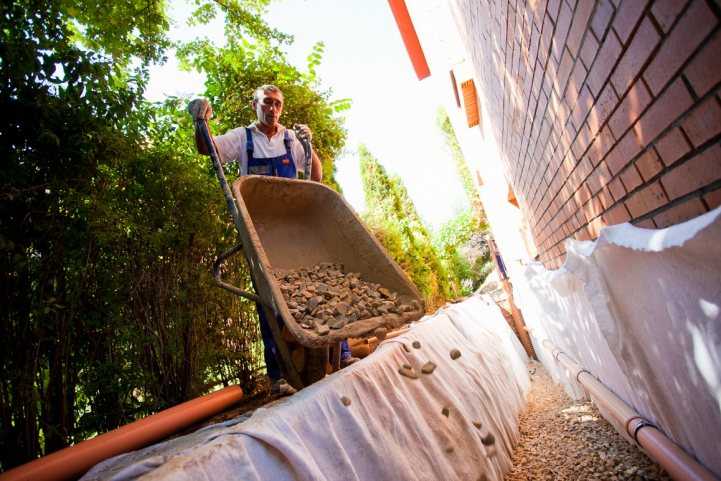

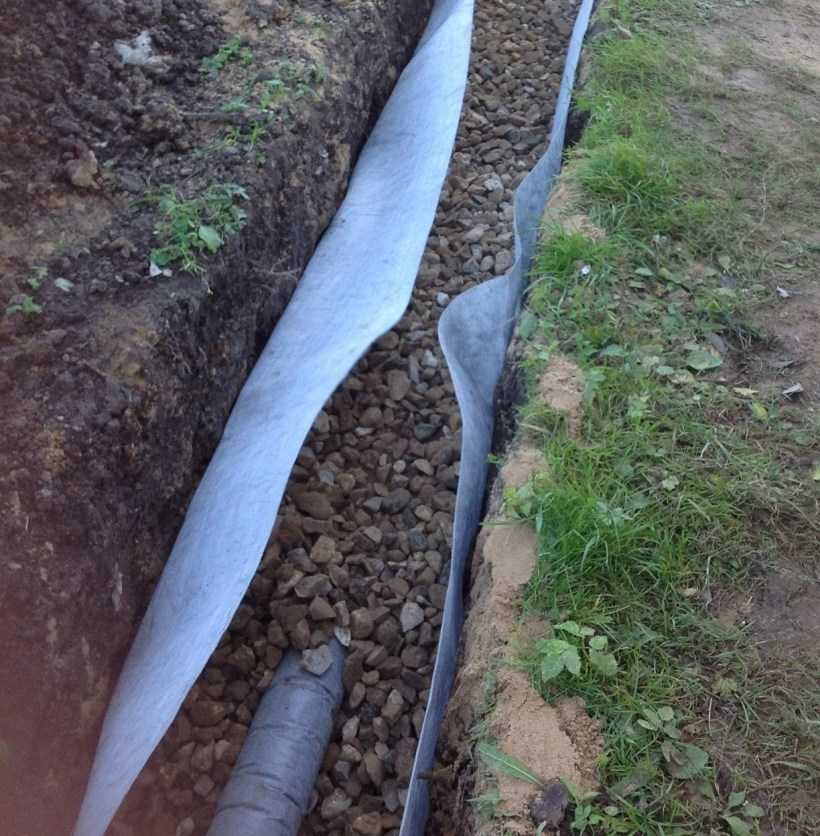

В процессе монтажа дренажной системы вокруг дома используют геотекстиль – нетканый фильтрующий материал, а также щебень крупных фракций

Геотекстиль необходим для того, чтобы защитить наполнитель, окружающий дренажную трубу, от проникновения тонкодисперсных глинистых частиц и заиливания. Экономить на этом материале не стоит. Его должно быть достаточно, чтобы полностью покрыть стены и дно выкопанной траншеи, а также накрыть засыпанную трубу с солидным перехлестом.

Сначала рекомендуется выполнить разметку на грунте, а затем приступать к земляным работам. Начинают копать обычно от самой высокой точки системы, постепенно углубляя траншею.

При расчете уклона дренажной трубы можно ориентироваться на норматив в 1%. Если длина траншеи составляет 20 м, то перепад высоты между ее начальной и конечной точкой должен составлять 20 см. Необходимые измерения выполняют с помощью обычной рулетки.

После того, как траншея готова, ее дно необходимо тщательно утрамбовать. Затем на дно насыпают слой песка 10 см, который также тщательно трамбуют. После этого всю траншею рекомендуется застелить слоем геотекстиля таким образом, чтобы были покрыты и дно, и стены сооружения, а края материала выходили на поверхность и свободно лежали на земле.

В устройстве закрытой дренажной системы используются дренажные трубы с перфорацией, геотекстиль и засыпные материалы: песок, гравий, щебень (+)

Теперь на дно, скрытое геотекстилем, нужно насыпать слой гравия примерно 20 см. Приемлемым будет любой фильтрующий материал: щебень, керамзит, осколки кирпича и т.п. Главное, чтобы его фракция была больше, чем размеры отверстий в дренажных трубах, иначе засоров не избежать.

После укладки гравий нужно разровнять и обязательно проконтролировать уклон коммуникаций, он должен соответствовать проведенным ранее расчетам и замерам.

Если все в порядке, на гравий кладут дренажные трубы, соединяют их со смотровыми и дренажным колодцами. Затем систему засыпают еще одним слоем гравия (щебня, керамзита и т.п.) Высота этого слоя должна также составлять 20 см. Края геотекстиля, которые остались свободными, заворачивают поверх слоя засыпки.

В местах поворота дренажной трубы устанавливают смотровые колодцы, которые необходимы для контроля за состоянием системы. Сверху их закрывают крышками

Перехлест слоев нетканого материала должен составлять около 30 см. Иногда рекомендуют закрепить положение геотекстильного материала с помощью бечевки или пластиковых фиксаторов.

Теперь можно засыпать остаток траншеи песком (нужен слой 10 см) и грунтом. Песок снова необходимо утрамбовать, особенно в пространстве по бокам от дренажной трубы. Сверху укладывают срезанный ранее дерн или монтируют дорожки.

Можно придумать и собственный вариант декорирования места прокладки дренажных труб. Должен оставаться доступ к крышкам смотровых колодцев, а также к точке сброса отведенной влаги.

Смотровые колодцы представляют собой пластиковые вертикальные емкости, закрытые крышками. Их используют для периодической проверки состояния системы.

Дренажный колодец – это более широкая емкость, он может быть круглым или квадратным по конфигурации. Чаще всего для его обустройства используют старую пластиковую бочку.

Можно также использовать бетонные кольца подходящего диаметра или сделать стенки из монолитного бетона. В последнем случае обязательно следует выполнить армирование конструкции. Верх дренажного колодца следует закрыть прочной крышкой.

Как самому сделать из канализационной перфорированной и уложить вокруг дома?

Приобрести дрену можно в любом строительном магазине, но если в хозяйстве имеется канализационная труба из поливинилхлорида (ПВХ), её вполне можно использовать для изготовления дренажной. Для этого поверхность изделия необходимо покрыть сетью мелких круглых либо щелеобразных отверстий при помощи соответствующего инструмента:

• дрели;
• дисковой пилы.

Как правильно работать с дрелью:

1. подобрать подходящее по размеру сверло (оптимальный диаметр отверстий — 5 мм);
2. равномерно разметить поверхность трубы, определив места для сверления на расстоянии около 10 см друг от друга;
3. взять инструмент и просверлить в пластике отверстия.

Работа с дисковой пилой:

1. взять инструмент, оснащённый диском из твёрдого сплава;
2. наметить места для пропилов на поверхности трубы, распределив их равномерно и выдержав расстояние между ними примерно 10 см;
3. выполнить пропилы длиной 10-12 мм.

Готовую дрену оборачивают геотекстильным полотном.

Заключение и комментарии

После изучения статьи не трудно сделать вывод о реалистичности создания собственными руками качественной системы дренажа на дачном участке. Самый простой способ, или сложнейшую технологию надо применять только после предварительных расчетов. Пригодится тщательная подготовка проектной документации, изучение актуальных предложений торговых предприятий. Следует правильно оценивать свои силы, при необходимости – поручать отдельные работы сторонним исполнителям. Приведенные в статье сведения помогут получить хороший результат, минимизируют ошибки.

Watch this video on YouTube
