Принцип работы и устройство диммера для ламп накаливания
Процесс диммирования основан на «фазовой отсечке», которая сопровождается отсечением части синусоиды сетевого напряжения и уменьшением питания освещение.
При отсекании в начале синусоиды, происходит «регуляция переднего фронта», а в конце синусоиды, – «диммирование заднего фронта».
В каждом конкретном случае подбирается оптимальный вариант установки диммера. Во всех стандартных устройствах обязательно предусматривается наличие системы защиты от перегрева и короткого замыкания, а также устанавливаются клеммы, позволяющие осуществлять правильное подключение.
Для получения стабильной работы устройства, как правило, используется трёхжильный провод на «фазу», «ноль» и «заземление», но применение малого регулятора позволяет устанавливать стандартный двухжильный провод.
Рисунок печатных плат LED диммера
Рисунок платы можно скачать в архиве. Схема питается от напряжения БП 12V с разъема CN2, этот разъем стандартный, с которым не будет никаких проблем подключить к специальному блоку питания, которые существуют на рынке. Светодиод D1 — это индикатор поступления питания и работы устройства.
Принципиальная схема имеет несколько частей — это генератор с регулируемой шириной импульсов ШИМ, драйвер, и усилитель мощности с MOS-FET транзистором. Максимальная мощность нагрузки может составлять более 200 ватт, так как транзистор RFP50N06 держит ток до 50 ампер.
Детали для сборки схемы диммера не дефицитные, они есть в продаже, это касается и таких радиоэлементов, как микросхемы CD40106BE и TL081, полевые транзисторы RFP50N06 и BS170. При необходимости замены смотрите даташиты и подбирайте аналоги.
Виды прибора и как работает диммер для ламп накаливания?
Особенность самых первых диммеров заключалась в механическом способе управления и способности только изменять яркость осветительного прибора. Усовершенствованные устройства отличаются многофункциональностью.
Такие световые регуляторы обязательно оснащаются микроконтроллером, а также обладают расширенным функционалом, позволяющим:
- управлять яркостью светового потока;
- осуществлять отключение в автоматическом режиме;
- имитировать присутствие человека в помещении;
- плавно включать и отключать источник освещения;
- применять разные режимы и эффекты, включая затемнение и мигание;
- управлять прибором дистанционно.
По типу исполнения выделяются монтируемые в распределительном щите модульные диммеры, моноблочные модели с установкой на разрыв фазы в цепи, а также блочные регуляторы «розетка-выключатель».
В зависимости от конструкционных особенностей и уровня функциональности, все диммеры могут быть представлены несколькими разновидностями:
- наиболее простые и распространенные поворотные модели, позволяющие регулировать яркость света посредством круглого поворотного устройства;
- кнопочные модели, позволяющие управлять осветительным прибором посредством нажатия специально выделенных клавиш;
- сенсорные модели, которые часто оснащаются системами автоматического выключения, таймером и эффектом присутствия.
К наиболее современным устройствам относятся модели с пультом, позволяющие осуществлять управление освещением дистанционным способом. Такими диммерами, помимо включения и выключения источника света, можно легко регулировать уровень световой отдачи.
Именно сенсорный диммер для ламп накаливания (с ДУ-пультом) применяется при обустройстве системы «умный дом», а дистанционное управление может осуществляться посредством инфракрасного или радиоканала, акустическими или голосовыми командами.
Основные сведения о диммерах
Стандартный диммер подключается подобно обыкновенному выключателю, т.е. в разрыв цепи питания осветительного прибора. Габариты рассматриваемого регулятора и крепежи для его установки в нише также совпадают с аналогичными параметрами простого переключателя. Следовательно, с установкой диммера сможет справиться любой человек, имеющий представления о порядке подключения традиционных выключателей освещения. Единственный важный момент: выводы к нагрузке и фазе должны быть подсоединены строго в соответствии со схемой, приведенной производителем.
Основные сведения о диммерахДиммерДиммер
Все представленные на сегодня диммеры можно разделить на 2 больших класса: роторные (они же поворотные) и кнопочные (электронные).
Диммер
Таблица. Некоторые виды диммеров
| Виды диммеров | Пояснения |
|---|---|
| Диммер для ламп накаливания и для галогенных ламп с уровнем напряжения в 220 В | В данном случае именно величина подаваемого напряжения определяет интенсивность свечения нити лампы. |
| Диммер, предназначенный для низковольтных галогенных ламп с питанием через трансформатор | Отвечает за преобразование выходного напряжения светорегулятора до нужной величины. Если лампы рассчитаны на напряжение 12-24 В, то необходим электронный трансформатор, обеспечивающий мягкое управление источником тока. |
| Светодиодный диммер (диммер led) и диммер для люминесцентных ламп. | Задача диммера для светодиодов – оперативно выдавать заданные результаты и плавно регулировать силу подачи световых потоков. |
| Сенсорный диммер | Главным отличием сенсорного устройства (диммер vikо) является возможность регулирования светового потока с помощью едва заметного прикосновения к определенному участку кнопки. Может быть укомплектован инфракрасным приемником для дистанционного управления. |

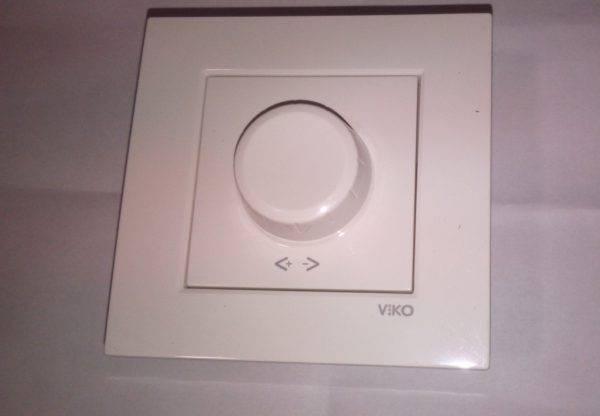

| Поворотный диммер | Предполагает легкое вращение поворотного элемента. |
| Нажимной диммер | Предполагает многократное нажатие клавиши |
| Одинарный диммер | Можно использовать как для одного светильника, так и ряда источников света, объединенных в общую группу. |
| Групповой диммер | Для регулирования сразу нескольких источников света. |
Наибольшее распространение получили поворотные регуляторы. Контроль интенсивности освещения такими устройствами выполняется путем простого поворота ручки в нужном направлении. Кнопочные же диммеры более удобны и гибки в плане управления яркостью света. Дополнительно электронные диммеры позволяют выполнять параллельное подключение кнопок и контролировать освещение из нескольких разных мест. На практике число таких мест ограничено 3-5. При этом длина провода не должна превышать 10 м.
Основные сведения о диммерах
Также на рынке представлена группа устройств, позволяющих управлять яркостью освещения дистанционно с помощью пульта. Однако стоят такие диммеры на порядок дороже рассмотренных выше аналогов.
Наибольшей популярностью, как уже отмечалось, пользуются диммеры поворотного типа. Именно их мы и рассмотрим в представленном руководстве.
Как выбрать мощность диммера
При выборе обращайте внимание на технические характеристики, а именно на максимальную мощность, которую можно подключить через эти устройства. Они также как и выключатели, способны пропустить через себя определенный максимальный ток
1 of 2
В противном случае, подключив мощную светодиодную ленту на основе SMD 5630 или SMD 5730, либо сверхяркие люстры со множеством лампочек, стабильной работы от устройства вы не дождетесь.
Чтобы правильно подобрать диммер по мощности, просто сложите нагрузку всех светильников или led лент, которые будут через него подключаться и добавьте сверху 20%.
Если при этом два диммера будут расположены в одной рамке вместе, максимально допустимую нагрузку подключаемую через них, нужно снизить на 25%.
Есть и другие требования снижения нагрузки в зависимости от условий монтажа диммера. Они сведены в общей таблице ниже.
Модели для регулировки подсветки на 220в, идут как правило на нагрузку от 300 до 1000Вт. А низковольтные 12 вольтовые – до 100Вт.
Конструктивные особенности диммеров
По конструкции диммеры можно разделить на:
- устройство модульного типа. Монтируются такие регуляторы в распределительный шкаф. Устройства работают с системами, которые используют лампы накаливания, а также с приборами галогенного освещения, тут нужен трансформатор понижающего типа. Управляются такие светорегуляторы при помощи одной клавиши или кнопки;
- светорегулятор, который нужно устанавливать в монтажную коробку. Устанавливать диммер данного типа нужно, когда производится монтаж электропроводки. Использовать можно с галогенными лампами, у которых электронный или понижающий трансформатор;
- моноблочные устройства. Такие устройства работают как выключатель. Необходимо двухпроводное подключение, производится в разрыв цепи фазного провода, который идёт к нагрузке;
- диммер поворотно-нажимной моноблочный. Включается такой регулятор нажатием на клавишу, а яркость регулируется путём вращения клавиши;
- регулятор поворотный. Управление и включение диммера происходит вращающейся кнопкой. При включении уровень яркости всегда минимальный;
- клавишные светорегуляторы. При помощи удержания клавиши происходит регулирование;
- устройства сенсорного типа. Регулирование происходит путём прикосновения к сенсорному экрану.
Стоит отдельно выделить накладные диммеры. Зачастую применяются они как эстетически-декоративная управляющая электрофурнитура, которая крепится на поверхность стены. Как пример, для этого подходят стены, облицованные керамической плиткой.
Существуют хитрости для обустройства осветительных систем. Проходной диммер является одной из таких хитростей. Механический диммер, который регулирует яркость монтируется из углов комнаты, которые находятся противоположно друг другу, самым удобным вариантом считается использование двух проходных диммеров, которые подключены параллельно, а каждое устройство отвечает за свой полупериод. Если задействовано одно устройство полностью, то второе в регулировании участия не принимает.
Для варианта с проходным диммером. Лучшим решением является использование сенсорного светорегулятора. Если использовать два таких электронных устройства, легко может произойти синхронизация.
Замена выключателя на диммер
Обычные клавишные выключатели можно заменить на устройства, которые также будут включать и выключать освещение, но более плавно менять интенсивность освещения в вашей квартире. Такие устройства называются диммерами.
Конструктивно диммеры имеют элемент, который позволяет плавно изменять ток на лампу светильника. В качестве этого элемента используется симистор. На лицевой панели у таких устройств расположена ручка регулятора освещения. На некоторых моделях ручка регулятора заменяется двумя клавишами, одна из них уменьшает освещение, другая увеличивает освещение.
Большинство продаваемых сейчас в магазинах диммеров могут менять интенсивность освещения только у низкоомных ламп, к которым относятся лампы накаливания. Хотя с конца 2012 года компания Osram, начала разработку светорегуляторов, которые смогут регулировать освещение и на компактных люминесцентных лампах (энергосберегающих) и светодиодных лампах. Но неизвестно, когда, такие замечательные диммеры появятся на нашем рынке.
Очень заманчиво, что с помощью специальных диммеров у светодиодных ламп будет возможно менять не только интенсивность освещения, а также и цвет их свечения.
В общем, заменить обычный одно клавишный регулятор на диммер вовсе не сложно. Также легко заменить и двух или трех клавишный выключатель на диммер, но при этом утратится возможность позиционного управления освещением.
Работы по замене выключателя на диммер.
Необходимы следующие инструменты:
- индикатор напряжения;
- три отвертки – одна с крестовым жалом, и две с плоским, но разные по размеру;
- пассатижи или кусачки;
- нож канцелярский или съемник изоляции;
- изоляционная лента;
- фонарик.
Осторожно! Перед началом работы выключите подачу электричества в электрощите, рядом с электросчетчиком. Убедитесь нам месте работы в отсутствии напряжения попробовав включить светильник
Удаляйте ранее установленный выключатель. Снимайте клавиши выключателя и декоративную накладку, откручивайте винты крепежных элементов. Вытягивайте выключатель из установочной коробки (гнезда).
Будьте осторожны, перед тем как отсоединять провода проверьте, нет ли на них напряжения с помощью индикатора напряжения.
Проверьте целостность изоляции на освободившихся концах проводов. В случае повреждения изоляции, обрежьте обгоревший участок изоляции, или обмотайте изолентой поцарапанную часть провода. Концы проводов нужно зачистить от изоляции на 6 – 7 мм., чтобы закрепить провода не загибая их края, и зачистить на 18 – 21 мм., если нужно закрутить концы кольцом.
Обязательно найдите фазовый провод. Для этого включите подачу электричества, определите индикатором фазовый провод из всех торчащих проводов в гнезде выключателя. Отметьте фазовый провод кусочком изоленты или маркером.
Не забудьте выключить напряжение! Перед тем как начать установку диммера.
Снимите с устанавливаемого диммера ручку регулятора и декоративную крышку. А дальше, подсоединяйте его к проводам. Фазовый провод нужно подключить к клемме на светорегуляторе, которая подначена буквой L, а остальные провода ко второй клемме.
Проконтролируйте, чтобы оголенная часть проводов не выступала более чем на 2 – 3 мм. из клемм. Не забудьте проверить надежность крепления проводов, попробовав вытянуть их из крепления.
Теперь, устанавливайте ровно диммер в гнезде выключателя и закрепляйте его, закрутив винты разжимных лапок. Закрывайте внутренности светорегулятора сначала декоративной крышкой, а затем надевайте ручку регулятора.
Вот и все! Теперь, включайте подачу напряжения в квартиру и проверяйте работу новенького светорегулятора.
В тандеме с данной статьей полезно ознакомиться с видео-дополнением:
Установка электрических розеток своими руками и инструмент для электромонтажа. Электрика и ремонт.
Собираем диммер своими руками

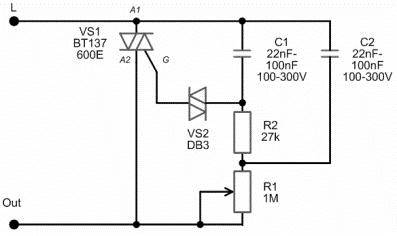

Схема на симисторах:
В этой схеме задающий генератор построен на двух симисторах, триаке VS1 и диаке VS2. После включения схемы конденсаторы начинают заряжаться через резисторную цепочку. Когда напряжение на конденсаторе достигает напряжения открытия симистора, через них начинает течь ток, а конденсатор разряжается
Чем меньше сопротивление резистора, тем быстрее заряжается конденсатор, тем меньше скважнось импульсов
Изменение сопротивления переменного резистора регулирует глубину стробирования в широком диапазоне. Такую схему можно использовать не только для светодиодов, но и для любой сетевой нагрузки.
Подключение диммера в качестве выключателя
Схема подключения к сети переменного тока:
Микросхема N555 представляет собой аналогово-цифровой таймер. Важнейшее ее преимущество – способность работать в большом диапазоне питающего напряжения. Обыкновенные микросхемы с TTL логикой работают от 5В, а логическая единица у них – 2,4В. КМОП серии более высоковольтные.
Но схема генератора с возможностью изменения скважности получается достаточно громоздкая. Так же у микросхем со стандартной логикой повышение частоты уменьшает напряжение выходного сигнала, что не даёт возможность коммутировать мощные полевые транзисторы и подходит лишь для небольших по мощности нагрузок
Таймер на микросхеме N555 идеально подходит для шим-контроллеров, поскольку одновременно позволяет регулировать и частоту, и скважность импульсов. Напряжение на выходе составляет около 70% напряжения питания, за счёт чего ей можно управлять даже мосфетовскими полевыми транзисторами с током до 9А
При крайне низкой стоимости используемых деталей затраты на сборку составят 40-50 рублей.
А эта схема позволит управлять нагрузкой на 220В с мощностью до 30 Вт:
Микросхему ICEA2A после небольшой доработки можно безболезненно заменить менее дефицитной N555. Затруднение может вызвать необходимость самостоятельной намотки трансформатора. Мотать обмотки можно на обычном Ш-образном каркасе от старого перегоревшего трансформатора на 50-100Вт. Первая обмотка — 100 витков эмалированного провода диаметр 0.224мм. Вторая обмотка — 34 витка проводом 0.75мм (площадь сечения допустимо уменьшить до 0.5мм), третья обмотка – 8 витков проводом 0.224 – 0.3мм.
Диммер на тиристорах и динисторах
Светодиодный диммер 220В с нагрузкой до 2А:
Это двухмостовая полуволновая схема состоит их двух зеркальных каскадов. Каждая полуволна напряжения проходит через свою цепочку тиристор-динистор
Глубина скважности регулируется переменным резистором и конденсатором
При достижении определённого заряда на конденсаторе он открывает динистор, через который течёт ток на управляющий тиристор. При смене полярности полуволны процесс повторяется во второй цепочке.
Диммер для светодиодной ленты
Схема диммера для светодиодной ленты на интегральном стабилизаторе серии КРЕН.
В классической схеме подключения стабилизатора напряжения, значение стабилизации задается резистором, подключённым к управляющему входу. Добавление в схему конденсатора С2 и переменного резистора превращает стабилизатор в некое подобие компаратора.
Преимущество схемы в том, что она совмещает сразу и драйвер питания и диммер, поэтому подключение не требует дополнительных цепей. Недостаток – при большом количестве светодиодов на стабилизаторе будет значительное тепловыделение, что требует установки мощного радиатора.
Как подключить диммер к светодиодной ленте зависит от задач диммирования. Подключение перед драйвером питания светодиодов позволит регулировать только общую освещённость, а если собрать несколько диммеров для светодиода своими руками и установить их на каждый участок светодиодной ленты уже после блока питания, появится возможность регулировать зональное освещение.
Монтаж поворотного диммера
Рассмотрим на примере, как правильно подключить диммер поворотный:
- Начните с разбора. Потяните слегка на себя поворотную ручку и снимите её.
- Под ней вы увидите кнопку, зафиксированную при помощи прижимной гайки. Открутите эту гайку и снимите лицевую панель.
- Под панелью находится рабочая часть, выполните подсоединение проводов к контактным выходам согласно рассмотренной выше схеме. Теперь вставьте рабочую часть в подрозетник и закрепите в нём при помощи винтов.
- Наложите лицевую панель, зафиксируйте гайкой и закрепите сверху поворотный диск. Установленный диммер готов к работе, осталось убедиться в правильности схемы.
- Поверните против часовой стрелки диск, вы услышите характерный щелчок, который означает, что диммер отключен. Подайте напряжение на комнату, включив питающий автомат. Лампы в светильнике не горят, значит, всё верно, ведь наш регулятор отключен. Теперь начинайте поворачивать диск по часовой стрелке, вы снова услышите щелчок, означающий его включение. После этого напряжение на лампах начнёт плавно увеличиваться, соответственно будет нарастать и яркость освещения.
Диммер к светодиодным лампам подключается точно также, на разрыв фазы. Есть только одно небольшое отличие, провод с его выходного контакта идёт не напрямую к лампам, а сначала на контролёр led лампы.
Как производится монтаж и подключение диммера показано в этом видео:
Как видите, особенных сложностей подключение регуляторов не представляет. Если вы умеете ставить и собирать схему для выключателей, то справитесь и с диммерами.
Как подключается диммер?
С этим обычно ни у кого особых сложностей не возникает. Тем более, если приобретается диммер, устанавливаемый в подрозетник вместо выключателя или последовательно с ним.
У большинства приборов такого предназначения имеется две или три клеммы для подключения к сети.
Клеммы для включения диммера в цепь осветительного прибора
Клеммы, обозначенные вертикальными стрелками или (и) буквами «L» предназначены для подключения входного напряжения питания (показаны на иллюстрации зелеными стрелками). Как уже говорилось, по существующим правилам все выключатели, и диммеры в том числе, должны ставиться в разрыв фазного провода. То есть к такой клемме должен походить фазный провод из распределительной коробки.
Входных клемм «L» может быть и две – для чего это бывает нужно – увидим чуть позднее. Но в случае простейшей коммутации подключать фазный провод можно к любой из них.
Клемма, обозначенная пиктограммой в виде волны синусоиды, пересеченной наклонной стрелкой – это выход димминированного напряжения (на рисунке выделен желтым указателем). Именно отсюда идет провод на осветительный прибор или иную нагрузку.
Некоторые диммеры сложной конструкции и расширенной функциональности могут иметь и больше клемм. В том числе – требовать и подключения нулевого провода – для обеспечения работы своей электронной схемы. Но это уже – частные случаи, с которыми следует разбираться, опираясь на приложенную к прибору инструкцию по эксплуатации.
Здесь же мы рассмотрим несколько типовых схем включения диммера с «клеммным набором», показанным выше. На схемах условно показана одна лампа накаливания, но следует правильно понимать, что это имеется в виду осветительный прибор, в которых таких ламп может быть и несколько.
Простейшая схема – диммер выполняет роль выключателя
Это – наиболее распространенный вариант подключения, не требующий никаких доработок. Диммер просто устанавливается на место обычного выключателя и сам берет на себя эту функцию.
Самая распространенная и простая схема установки диммера
При всей ее простоте важно соблюсти главное условие – не перепутать клеммы диммера. То есть на осветительный прибор должен уходить провод с клеммы диммированного напряжения
Схема с последовательно установленным выключателем
Нередко диммер устанавливают последовательно с обычным выключателем, при этом разнося их при необходимости по комнате. Такой подход обычно практикуется в спальной. Выключатель при этом устанавливается у входной двери, а регулятор света – в непосредственной близости от спального места.
Диммер включен в цепь последовательно с обычным выключателем
Входя вечером в спальную, можно на пороге комнаты зажечь свет. А вот управлять его яркостью и включением – уже не вставая с кровати. При необходимости встать ночью – диммер-выключатель тоже под рукой. И, наконец, утром, покидая спальную, на выходе несложно полностью обесточить всю эту схему. При этом на диммере, понятно, сохраняется настройка выставленного уровня мощности свечения лампы.
Проходная схема с двумя диммерами
А это – более совершенная, правда, и несколько более сложная в электромонтаже схема с применением двух диммеров. Главная сложность в том, что к каждому прибору должно подходить уже по три провода. Но зато подобная схема позволяет не только включать, но и управлять уровнем мощности свечения лампы независимо из двух мест.
Два диммера, включенные в цепь светильника по «проходной» схеме
В этом варианте есть нюансы. Фаза со входа подается на клемму диммированного напряжения первого прибора. Одноименные клеммы входа двух диммеров (а приборы должны быть одинаковыми) связываются проводкой первая с первой, вторая, соответственно, со второй. А на светильник уходит провод от клеммы диммированного напряжения второго регулятора.
Управлять освещением в такой схеме можно с любого диммера.
Могут быть и более сложные схемы, например, с использованием двух проходных выключателей и диммера. Или же с коммутацией диммера и проходного выключателя. Но для маленьких и средних по величине помещений обычно бывает достаточно тех, что рассмотрены выше.
А усложнение обычно прежде всего отражается на правильности подключения проходных или даже проходных и перекрестных выключателей. Но это уже – несколько другая тема.
Принцип работы
Перед тем, как сделать диммер своими руками, давайте разберёмся, в чём заключается суть его работы.
- При подключении схемы в электрическую цепь, на неё поступает переменное напряжение 220 В из сети. Когда в синусоиде напряжения наступает полупериод положительный, через резисторы и один из диодов начинает протекать ток, за счёт чего происходит зарядка конденсатора.
- Как только напряжение достигает параметра, необходимого для пробоя динистора, начинает протекать ток через динистор и через управляющий электрод симистора.
- Этот ток способствует тому, что симистор открывается. Лампы, которые последовательно с ним подсоединены, оказываются подключенными к цепи и зажигаются.
- Как только синусоида напряжения пройдёт через ноль, симистор закроется.
- Когда синусоида напряжения достигает полупериода отрицательного, весь процесс повторяется аналогичным образом.
- Момент открытия симистора имеет прямо пропорциональную зависимость от величины активного сопротивления в схеме. При изменении этого сопротивления можно менять в каждом полупериоде время открытия симистора. Тем самым будет плавно изменяться потребляемая мощность лампочки и яркость её свечения.
Подробнее принцип работы и последующая сборка устройства описаны в этом видео:
Принцип действия и основные разновидности диммеров
Перед установкой димера вы должны разобраться с тем, как он вообще работает. Что касается принципа действия, то он в данном случае достаточно прост. Диммер заранее регулирует подачу напряжения на осветительный прибор в помещении. Если должным образом с этим разобраться, то прибор сможет изменять подачу напряжения к светильнику от 0 до 100 процентов.
Чем меньшее напряжение будет подаваться, тем, соответственно, меньшей будет яркость освещения в комнате. Помимо того, данное устройство имеет различные вариации конструкции. Есть сразу несколько параметров, по которым классифицируются современные диммеры. Ознакомимся с каждым из них более детально.
Классификация диммера по типу исполнения
С этой точки зрения все диммеры делятся на три большие группы, рассмотрим их.
- Модельные. Такие приборы предназначаются для установки в распределительный щиток. С их помощью можно регулировать, а также включать освещения в местах, которые можно отнести к разряду общественных (это может быть коридор или, к примеру, лестница, подъезд).
- Моноблочные. Представители этой категории монтируются вместо обычного выключателя. Именно поэтому проблем с установкой таких диммеров своими руками зачастую не возникает вовсе. Приборы достаточно популярны, поэтому в последнее время обзавелись некоторыми подвидами, различающимися способом управления.
- С выключателем. А такие устройства устанавливаются в специальную коробочку, куда зачастую монтируются розетки. Что же касается органа управления, то в качестве такового в данном случае выступает кнопка (не всегда, но в большинстве случаев).
Классификация диммеров по способу управления
Итак, моноблочные бытовые модели могут иметь, как мы только что отметили, несколько вариантов управления.
- Поворотные модели. У них имеется специальная вращающаяся ручка. Если перевести ее в крайнее левое положение, это выключит освещение, а если поворачивать ее вправо, то будет повышаться яркость светильников.
- Клавишные модели. Внешне являются точной копией двухклавишного размыкателя. Предназначение первой клавиши – регулировка яркости света, а второй – его отключение/включение.
- Поворотно-нажимные модели. Действуют практически по тому же принципу, что и поворотные, однако отличаются тем, что для того, чтобы включить освещение, нужно немного утопить ручку.
Самыми удобными по праву считают диммеры с функцией дистанционного управления. Благодаря пульту д/у, вы получите возможность регулировки яркости света с любой точки помещения. Кроме того, отдельные модели выполняют еще и функцию выключателя. У каждой имеется своя схема подключения диммера, но об этом несколько позже.
Классификация по виду ламп
Не можем не согласиться с тем, что использование разных регуляторов для каждой конкретной разновидности ламп – это как минимум странно. Но дело в том, что современные лампы очень разнообразны и имеют самые разные конструктивные особенности.
Что касается ламп накаливания, то для них применяются простейшие светорегуляторы, которые функционируют по предельно простому принципу: яркость освещения нитей регулируется посредством изменения напряжения. Помимо того, такие диммеры могут использоваться и для галогенных ламп, питающихся от стандартного 220-вольтного напряжения. Наконец, сама конструкция данных устройство принципиальной сложностью не отличается.
Видео – Правила подключения ламп к диммеру
А вот для галогенных лампочек, функционирующих от 12-24 вольт, применяются более сложные светорегуляторы. В идеале в схеме подключения должен присутствовать понижающий трансформатор, но, если этой по той или иной причине невозможно, можете подобрать диммер по типу уже наличествующего трансформатора. Если последний электронный, то потребуется модель с маркировкой С, а если обмоточный – с отметкой RL.
Наконец, со светодиодными дампами должен использоваться особый диммер, импульсно модулирующий частоту тока.
Видео – Несколько слов о диммере для светодиодов
Самыми сложными с точки зрения регулировки интенсивности освещения считаются люминесцентные лампы (либо, как их еще называют, энергосберегающие). Многие даже уверены, что такие осветительные сети вообще не следует диммировать. Но если вы не согласны с этими людьми, то в обязательном порядке в ключайте в схему электронный пускатель (или сокращенно ЭПРА).
Требования при установке светорегулятора
При установке светорегулирующего устройства следует обращать внимание на несколько важных обстоятельств:
- Люминесцентные и энергосберегающие лампы не диммируются стандартным способом. Оба типа лампочек способны работать с диммером, но их эксплуатационные сроки резко уменьшаются. Порой срок жизни лампочки сокращается до 100–150 часов. К тому же, увеличивается риск поломки и самого светорегулятора.
- Светорегуляторы нуждаются в определенном минимуме нагрузки. Чаще всего ее величина равна 40 ваттам. Уменьшение нагрузки происходит из-за перегорания одной из лампочек, ухудшения контактов, появления мерцаний с частотой в 50 герц. Когда нагрузка упадет ниже минимально допустимой, срабатывает защитная система или прибор приходит в неисправное состояние.
- Диммеры чувствительны к температурному режиму окружающей среды. При температурах выше 25 градусов возможен перегрев, что чревато поломкой светорегулятора.
- Не следует превышать максимально разрешенную нагрузку на устройство. При необходимости рекомендуется добавить усилители мощности, с помощью которых возможна коммутация устройств до 1,8 киловатт.
- Нельзя одновременно подключать емкостные и индуктивные нагрузки. Это чревато поломкой прибора.
Что касается места для установки, специалисты рекомендуют исходить из следующей информации:
- Не следует устанавливать светорегуляторы в помещениях, где обычно бывает много людей. В многолюдных местах оборудование будет работать с помехами.
- Необходимо избегать монтажа диммеров в помещениях, где нет постоянного места для установки осветительного оборудования.
Виды диммеров
Электронные устройства для регулировки яркости света создаются по нескольким параметрам. Главное, что отличает диммеры друг от друга, – это тип исполнения. Согласно ему, регуляторы интенсивности света бывают:
- модульными, то есть используемыми в распределительном щитке, находящемся в коридоре или подъезде;
- сопряжёнными с выключателем, который монтируют в специальную коробку и заставляют работать нажатием кнопки;
- моноблочными, применяемыми вместо выключателя.
Последний вид электронных устройств — моноблочные диммеры — делят на типы в зависимости от способа управления. Поэтому регуляторы света ещё подразделяют на следующие устройства:
- поворотные (снабжены ручкой, которая, если направлена влево, то выключает свет, а когда повёрнута вправо, увеличивает интенсивность освещения);
- поворотно-нажимные, действующие так же, как обычные поворотные, но отличающиеся тем, что включают свет только после лёгкого нажатия на ручку;
- клавишные, представляющие собой устройства, одна часть которых ответственна за подачу и отключение света, а вторая — за уменьшение и увеличение его яркости.
Существенную роль в выборе диммера играет и вид лампы, свет от которой надо отрегулировать. Например, лампы накаливания принято оснащать простыми электронными устройствами, осуществляющими свою задачу путём изменения напряжения. Стандартные диммеры неплохо подходят и галогенным лампам, подключаемым к источнику электричества с напряжением 220 В.
Один диммер подключён к лампе накаливания, а другой — к галогенной лампе
Если нужно регулировать подачу света от галогенной лампы, функционирующей на напряжении 12 или 24 В, то придётся использовать более сложное устройство. Желательно, чтобы диммер для такого осветительного прибора работал вместе с понижающим трансформатором. Если же устройство для преобразования тока обмоточное, то рекомендуется применять диммер, маркированный буквами «RL». А вместе с электронным трансформатором разумнее использовать регулятор с пометкой «C».
Вариант устройства для приборов, работающих от напряжения не более 24 В
Лампы со светоизлучающими диодами требуют применения регулятора интенсивности света особого вида, то есть устройства, модулирующего частоту тока импульсно. Для энергосберегающей или люминесцентной лампы подобрать диммер непросто. Наиболее приемлемым вариантом считается диммер, в чью схему включён электронный пускатель.
Простой регулятор света
Легче всего ввести в эксплуатацию диммер, функционирующий с динистором и симистором. Первое устройство — это полупроводниковый прибор, осуществляющий свою задачу несколькими путями. Другими словами, динистер выглядит как два соединённых диода, расположенных напротив друг друга. А симистер представляет собой усложнённый тиристор, начинающий пропускать ток в момент подачи на электрод тока управления.
Кроме динистера и симистера, схема простого регулятора света включает резисторы — постоянный и переменный. Вместе с ними также используются несколько диодов и конденсатор.
Устройство связано с распределительным щитом, распределительной коробкой и светильником
Какие лампы можно использовать?
Каждому потенциальному владельцу диммера следует помнить, что с ним можно использовать только специальные светодиодные лампы, которые можно регулировать.
Их легко определить по надписи «Dimmable» или соответствующему знаку на упаковке. Это условие обязательное, так как применение обычных светодиодных ламп приведет только к их частому мерцанию, а плавного свечения добиться не получится, если же напряжение не будет соответствовать предусмотренному, то они просто не включаются.
Диммеры с комбинированным управлением более функциональные, так как кроме выполнения включения\выключения и регулирования их можно программировать. А еще они удобней в использовании
Кроме того, такого рода эксперименты приведут к быстрому износу светодиодной лампы или самого диммера и дальнейшему выходу из строя.
