В чем подвох?
Со школьных лет мы знаем, что 1 дюйм (или inch) равен 25,4 мм. Если взять трубу, измерить ее штангенциркулем и разделить его показания на величину дюйма в миллиметрах, то результат не совпадет с заводской маркировкой.
Путаница возникла из-за того, что стальные и чугунные трубы начали производиться еще в те далекие времена, когда все стандарты устанавливались в имперской системе измерений. За рубежом это были ярды, футы и дюймы, а в России вершки, аршины и сажени. Однако со времен Петра I Россия, хоть и со скрипом, но приняла западные инчи.
При этом значение самого дюйма в европейских странах существенно отличалось и варьировалось от 2,4 до 3,766 см. Практически в каждом государстве по-своему мерили инчи, что осложняло пересчеты в метрическую систему. И только в 1958 году международные службы стандартизации договорились привести дюйм к единому значению, приняв за эталон английскую мерку в 2,54 см.
Неподготовленный человек ожидает увидеть в ГОСТах единую систему измерения. Но в том же ГОСТ 6357-81 цилиндрическая резьба указана в дюймах, а высота ее зубьев и глубина пазов – в миллиметрах.
Как видно из приведенного примера, в одном нормативном документе метрическая система мирно сосуществует с имперской, дополняя ее.
ГОСТы, регламентирующие нормативы производства труб, разработаны в 1975 и 1981 гг. поэтому можно ожидать, что советские дюймы будут равны международному значению. Почему же тогда дюймовая труба не равна современному inch, а близка к его прусскому значению?
Отчасти это можно объяснить традициями и культурным наследием, отчасти существующей системой внешних и внутренних диаметров.
Где купить
Покупать продукцию лучше у зарекомендовавших себя производителей.
Лидером в России по объему выпускаемой трубной продукции является ТМК (Трубная Металлургическая Компания). В компании насчитывается 28 предприятий с ежегодным объемом около 4 млн. тонн изделий.
ОМК (Объединенная Металлургическая компания), занимающая второе место в рейтинге производителей, специализируется на выпуске труб большого диаметра.
Около 17 % трубной продукции в России приходится на долю ЧТПЗ – объединение металлургических предприятий во главе с Челябинским трубопрокатным заводом. Выпускает и реализует практически все виды бесшовных труб, в т. ч. нержавеющих.
Широкий ассортимент бесшовных труб производится на предприятиях , «Уральский Трубный Завод», на Волжском и Синарском трубных заводах.
Все указанные предприятия продают свою продукцию как напрямую, так и через своих дилеров.
Краткий обзор самых востребованных марок
Наибольшим спросом пользуется продукция, изготовленная из стали марки 20. Она относится к группе высокотехнологичных сплавов, хорошо поддается обработке и штамповке. Сварка не требует первоначального разогрева, швы получаются прочными.
При производстве трубного металлопроката широко применяется марка 09Г2С. Обладает высокой механической прочностью, легкой свариваемостью, устойчивостью к низким температурам.
Около 70 процентов нержавеющей продукции приходится на бесшовные трубы, изготовленные из сплава марки 10Х17Н13М2Т. Входящие в его состав никель, титан, хром, молибден обеспечивают прокату антикоррозионные свойства, пластичность и прочность. Изделия из этой марки востребованы в медицинских учреждениях, на предприятиях химической и пищевой промышленности.
Таблица размеров стальных труб – какой бывает диаметр у таких труб
Согласно одной из размерных характеристик, стальные трубы отличаются диаметром, то есть, сечением. Классифицирование их по этому показателю и толщине стенок позволяет создавать проекты и расчеты для транспортировки по трубопроводам какой-либо жидкости. В этой статье попробуем разобраться, какие можно встретить диаметры и размеры металлических труб.
Стандартные диаметры труб и системы их измерения
Применение стандартных сечений труб при создании различных типов трубопроводов в значительной степени упрощает разработку специалистами самих проектов.
До того, как разобраться с тем, какими бывают основные размеры труб, и в каких системах они могут быть использованы, следует подробнее разобраться в ведущих размерных характеристиках.
Стоит отметить, что конкретно по вышеуказанным параметрам определяют диаметры труб согласно ТУ и ГОСТам.
Данные значения предельно важны, ведь для определенного диаметра трубы по ГОСТу можно узнать о соответствующей толщине их стенок.
Классификация диаметров
Рассмотрим разновидности диаметров стальных труб:
- Условный (Ду, Dy) – является внутренним диаметром трубы (мм), или округленной величиной (в дюймах).
- Номинальный (Дн, Dn).
- Внешний диаметр. Определение, как правило, проводится по этому параметру: 5-102 мм – трубы небольшого сечения; 102-426 мм – трубы среднего сечения; 426 мм и более – трубы большого сечения.
- Внутренний диаметр – также считается важным параметром, который применим и к соединительным фитингам.
Кроме огромнейшего количества предлагаемых стальных труб, которые можно найти в продаже, практически во всех сферах строительства в данное время применяются трубы из различных разновидностей пластика. В связи с этим была подготовлена нормативная документация, среди которой присутствует таблица с диаметрами стальных труб и их соответствия аналогам из полимеров.
Благодаря таким таблицам можно с большой точностью подбирать правильную трубу в процессе проектирования какой-либо транспортной системы.
Системы измерения

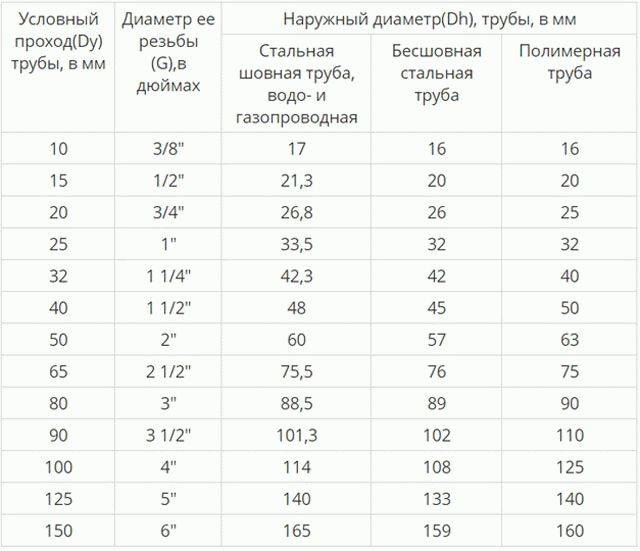

Соответствие диаметров труб различных видов в обеих единицах измерения можно найти в соответствующей таблице.
При создании систем водо- и газоснабжения в настоящее время все еще достаточно широко применяются стальные трубы. Сечение таких труб измеряется в дюймах, к примеру: 2,4″ или 4″, или в долях: 1 2/3 или 5/8″. В процессе сборки трубопровода, сечение труб которого отмечается в дюймах, вы будете лишены каких-либо трудностей.
Тем не менее, при возникновении необходимости в смене или установке комбинированных систем (стальные вместе с медными или пластиковыми трубами), для корректного определения нужных параметров специалисту как нельзя лучше поможет таблица размеров стальных труб, то есть их сечений. Данные нормативы содержат метрические величины стальных труб и соответствующие им сечения труб из пластика.
Согласно принятым в подавляющем количестве стран стандартам, внутренний диаметр труб измеряется в миллиметрах. Вместе с тем, широко распространено маркирование труб в дюймах, который принято считать равным 2,54 см.
Монтаж системы подачи воды для жилых сооружений, зачастую, подразумевает использование стальных труб с внутренним сечением 15, 20 или 32 мм.
Трубы больших сечений, изготовленные из стали, и из чугуна (безнапорные), применяемые для обустройства систем канализации, имеют сечение, равное 50/100 мм.
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Размеры стальных, алюмопластиковых и ПП труб есть возможность с легкостью высчитать без чьей-либо помощи, и даже не пользуясь таблицами соответствия.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.

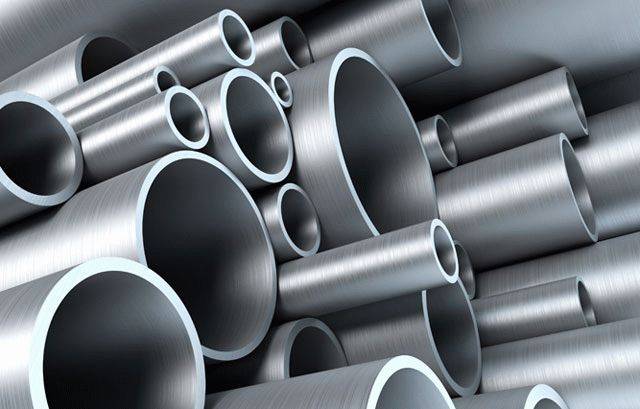

Характеристика труб из стали круглого сечения
Электросварные типовые трубы
Круглые трубы изготавливают из легированной или углеродистой листовой стали. Преобладающее количество производимой продукции – это трубы малого диаметра с толщиной стенки различной величины.
Электросварные трубы разделяют по расположению шва:
Прямошовные трубы характеризуются сварным стыком, который расположен параллельно оси изделия. Производство труб основывается на процессах холодного либо горячего деформирования изделия, а используемый материал – углеродистая сталь.
Требования по изготовлению электросварных труб определяет ГОСТ 10704-91. Согласно этим нормам:
- диаметр труб – от 10 до 1 420 мм;
- толщина стенки – от 1 до 32 мм (при допустимых отклонениях в 10%);
- длина трубы – мерная (5-12 м) и немерная (2-12 м). Для изделия диаметром свыше 426 мм длина считается немерной.
Спиральношовная продукция формируется и сваривается по спирали из стального листа. Технические требования к производству изделий установлены ГОСТ 8696-74. Типоразмеры регламентированы двумя нормативами: ГОСТ 20295-85 и 3262-75.
- По ГОСТ 20295-85:
- диаметр продукции металлопроката – от 159 до 2520 мм, толщина стенок – от 3,5 до 25 мм;
- допустимые отклонения определяет в ГОСТ 19903-74;
- длина спиральношовных труб – от 10 до 12 м, но в пределах партии допускается сокращение длины на 5%.
- По ГОСТ 3262-75:
- масса продукции без резьбы – от 0,37 до 15,88 кг (при длине изделия 1 м);
- масса труб с резьбой: от 0,40 до 17,81 кг (при длине изделия 1 м);
- резьбу определяют короткую и длинную. Допустимые искривления: с условным проходом не более 20 мм – 2 мм, при проходе более 20 мм – 1,5 мм;
- длина изделий – от 4 до 12 м (разрешается наличие 1,5 – 4 метровых труб – не более 5% в партии).
Согласно ГОСТ 8696-74 трубы изготовляются с точными показателями кривизны, овальности и диаметра. Сварные трубы со спиралевидным швом более устойчивые к изгибам и разрывам, чем прямошовные.
Сварные трубы из стали применяют в следующих сферах:
- канализация внутренняя и наружная;
- ливневые стоки;
- напорный водопровод;
- дренаж.
Также трубы используют для нефте- и газопроводных магистралей диаметром 159 – 2520 мм, длиной 10 – 12 м и толщиной стенок 3,5 – 25 мм.
Бесшовные стальные трубы
Бесшовные продукты металлопроката изготовляют из стальных цилиндров горячекатаным и холоднокатаным методами. В производстве используется легированная или углеродистая сталь.
Размеры изделий, производимых способом горячей прокатки, представляет ГОСТ 8732-78, а технологические условия – ГОСТ 8731-74. Основное содержание стандартов:
- длина мерных и немерных изделий – от 4 до 12,5 м;
- толщина стенок в пределах 2,5 – 75 мм;
- диаметр 32 – 440 мм;
- температура эксплуатации: -40…+350 0С.
Благодаря устойчивости к воздействию агрессивных субстратов и высоких температур, изделия применяют в промышленных сферах:
- нефтехимическая;
- добывающая;
- перерабатывающая;
- судо- и авиастроение;
- котельное оборудование.
Требования к производству бесшовных стальных труб холодной прокатки регламентирует ГОСТ 8734-75 и 8733-74. А размеры – ГОСТ 9567. Согласно стандартам, размеры бесшовных труб из стали следующие:
- метраж: от 6 до 11,5 м;
- диаметр: от 12 до 250 мм;
- толщина стенок: 0,5 – 24 мм.
Таблицы типоразмеров круглых труб из стали
| Условный размер | Внутренний размер | Резьба | Внутренний диаметр резьбы | Наружный диаметр резьбы | ||
| -2 | 1/8 | 1/8-2 | 8,7 | 0,34 | 9,5 | 0,38 |
| -4 | 1/4 | 1/4-19 | 11,1 | 0,44 | 13,5 | 0,53 |
| -6 | 3/8 | 3/8-19 | 15,1 | 0,59 | 16,7 | 0,66 |
| -8 | 1/2 | 1/2-14 | 18,3 | 0,72 | 20,6 | 0,81 |
| -10 | 5/8 | 5/8-14 | 20,6 | 0,81 | 23,0 | 0,91 |
| -12 | 3/4 | 3/4-14 | 23,8 | 0,94 | 26,2 | 1,03 |
| -16 | 1 | 1-11 | 30,2 | 1,19 | 33,3 | 1,31 |
| -20 | 1 1/4 | 1 1/4-11 | 38,9 | 1,3 | 42,1 | 1,66 |
| -24 | 1 1/2 | 1 1/2-11 | 45,2 | 1,78 | 47,6 | 1,88 |
| -32 | 2 | 2-11 | 65,4 | 2,22 | 59,5 | 2,34 |
| Типоразмер | Размеры трубы-оболочки | Номинальные размеры внутренней трубы | Масса изделия ( 1 метр на кг) | ||
|---|---|---|---|---|---|
| Наружный диаметр (мм) | Внутренний диаметр (мм) | Наружный диаметр (мм) | Внутренний диаметр (мм) | ||
| 110/120 | 200 | 176 | 110 | 91 | 4,29 |
| 160/250 | 250 | 216 | 160 | 139 | 6,36 |
| 200/315 | 315 | 271 | 200 | 176 | 9,54 |
| 250/400 | 400 | 343 | 250 | 216 | 14,8 |
| 315/500 | 500 | 427 | 315 | 271 | 22,3 |
| 400/630 | 630 | 535 | 400 | 343 | 32,9 |
| 500/800 | 800 | 678 | 500 | 427 | 56,6 |
| 630/1000 | 1000 | 851 | 630 | 535 | 82,2 |
| 800/1200 | 1030 | 1030 | 800 | 617 | 120 |

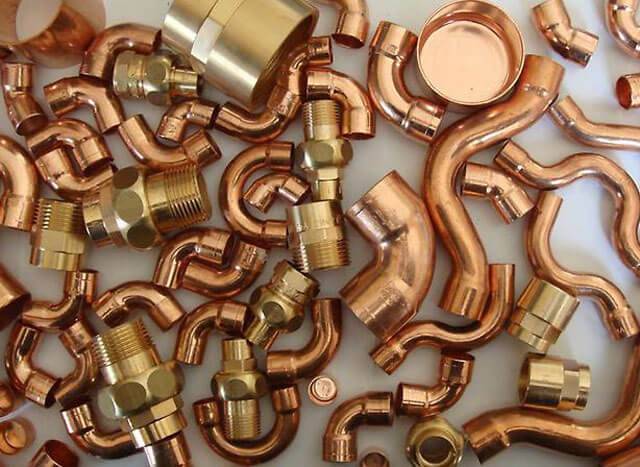

Фитинги для медной трубной продукции
Для прокладки медных трубопроводов задействуют фитинги обжимного или паечного типа. Первый вид соединительных элементов, как правило, изготавливают из латуни. Герметичность подобной стыковки обеспечивается за счет наличия обжимного кольца, имеющегося внутри фитинга, который затягивают гаечным ключом. Обжимным фитингом соединяют трубы разного диаметра в месте прокладки трубопровода при условии наличия доступа с целью проверки герметичности (детальнее: “Какие обжимные фитинги для медных труб лучше использовать, правила выбора компрессионных фитингов и монтажа”).
Такие детали обычно задействуют при необходимости проложить магистраль, рассчитанную на эксплуатацию, когда рабочая среда по ней перемещается под невысоким давлением. При этом в процессе функционирования трубопровода нужно периодически контролировать состояние фитингов.
Процесс соединения выполняется в следующей последовательности:
- Фитинг разбирают на составляющие детали.
- Зажимную гайку и обжимное кольцо помещают на трубу.
- Конец трубы, на котором имеется кольцо и гайка, вставляют в фитинг.
- Гайку фиксируют до упора, причем конусообразное кольцо нужно вставить в конусную часть без перекоса.
- Гайку затягивают ключом на 0,5-1,25 оборота – что зависит от диаметра используемой трубы.
Выполняя работу, главное не переусердствовать, поскольку при чересчур приложенном усилии можно повредить стенку трубной продукции.
Вышеописанный тип соединения нельзя назвать безупречным – обжимные фитинги часто дают протечку, поэтому их состояние следует постоянно контролировать.
Сортамент стальных труб
Невзирая на то, что в последние годы все большую популярность обретают трубы, изготовленные из полимерных материалов, стальные изделия по-прежнему пользуются немалым спросом. Их все так же широко применяют в ряде строительных, промышленных отраслей, а еще в домашнем хозяйстве. Трубы из стали (в особенности, оцинкованные) характеризуются прочностью, долговечностью и предельной простотой монтажа. Чем же определяется сортамент стальных труб ? Прежде всего, ГОСТами, которые были регламентированы в период с 2003-го по 2006-й, а также отдельными нормативными документами, которые действуют еще со второй половины прошлого столетия.
Сортамент стальных труб
Для начала ознакомимся вкратце с основными ГОСтами, которые определяют характеристики описываемой в статье продукции.
Ключевые ГОСТы по трубам, выполненным из стали
Параметры каждой разновидности труб, как мы уже выяснили, определяются конкретным ГОСТом, который, в свою очередь, зависит от способа ее изготовления. Вы обязаны ознакомиться с содержимым этих документов – хотя бы для того, чтобы знать, как правильно использовать тот или иной тип труб.
ГОСТ 10707-80
Он был разработан для регламентирования холоднодеформированных электросварных изделий, которые обладают разной степенью точности. В соответствии с данным документом, диаметр труб может составлять от 0,5 до 11 сантиметров. Что характерно, в производственном процессе применяются исключительно углеродистая сталь. Иногда в качестве нормативного документа указывают другой ГОСТ (речь идет о 10707-91). Это едва ли можно считать ошибкой, поскольку в этом году было продлено действия ГОСТа, регламентированного в 1980-м году.
ГОСТ 10707-80. Трубы стальные электросварные холоднодеформированные.
Таблица №1. Наружный диаметр и толщина стенок труб стальных электросварных холоднодеформированных.
Таблица №2. Предельные отклонения по наружному диаметру и толщине стенки труб.
при точности изготовления
Таблица №3. Механические свойства термически обработанных труб.
текучести sТ,. Н/мм2 (кгс/мм2)
Теперь перейдем к следующей разновидности.
ГОСТ 30732-2006
Данный документ распространяется не только на стальные трубы, но также и на разного рода соединительные элементы, которые имеют термоизолирующий слой. К слову, трубы, термоизоляционный слой в которых выполнен из ППУ и заключен в специальную ПЭТ-оболочку, активно применяются при обустройстве тепловых магистралей подземного типа.
Обратите внимание! Температура рабочей жидкости в данном случае допускается не более 140 градусов (или же 150 градусов, однако это краткосрочный показатель). Вместе с тем, показатель предельного давления в данном случае может составлять максимум 1,6 МПа, что не так много
Вместе с тем, показатель предельного давления в данном случае может составлять максимум 1,6 МПа, что не так много.
ГОСТ 30732-2006. Трубы и фасонные изделия стальные с тепловой изоляцией из пенополиуретана с защитной оболочкой.
Таблица №4. Размеры труб в полиэтиленовой оболочке (в миллиметрах).
Таблица №5. Размеры труб в стальной оболочке (в миллиметрах).
Таблица №6. Размеры полиэтиленовых труб-оболочек(в миллиметрах)
Важность подбора правильного диаметра прокладываемых труб
Благодаря точному номинальному диаметру трубы для монтажа водопровода можно узнать количество транспортируемой воды
В бытовых целях быть осведомленным во всех нюансах, связанных с применяемостью диаметров труб в тех или иных ситуациях – очень важно.. К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
К примеру, если возникла надобность в проведении обслуживания системы отопления частного дома, сечение труб определяется так, чтобы зимой прогрев всей территории был одинаковым.
Чтобы определить сечение трубы для применения в отопительных системах, можно воспользоваться формулой, которая расшифровывается, как описано ниже.
D = sqrt ((314∙Q)/ (V∙DT)):
- D – внутреннее сечение выбранных труб;
- Q – тепловой поток, выражаемый киловаттами;
- V – скорость теплоносителя, м/с;
- DT – разница температур на обоих концах системы, измеряемая в ℃;
- sqrt – квадратный корень.
Таблица размеров металлических труб очень важна при расчетах сечения стальных труб. Так вы сможете четко оптимизировать вашу работу, в процессе не возникнет непредвиденных нюансов, и вы будете уверены в успешности ее осуществления. К тому же, вы потратите свои средства с умом и сэкономите немало рабочего времени.
Размеры пластиковых труб для водопровода: выбор подходящего диаметра
Если вы столкнулись с необходимостью замены водопроводной системы в квартире, то вам придется приобрести подходящие детали – трубы и фитинги. После сложного вопроса выбора материала, главное, о чем вам придется задуматься — это размеры элементов водопровода.
Характеристики, определяющие размеры труб для водопровода
Говоря о размерах труб, обычно имеют в виду сочетание следующих параметров.
Внешний диаметр – обычно он указывается производителем
Диаметр внутренний – является важной характеристикой для частей водопроводной системы, измеряется в дюймах. У соединяемых между собой труб и фитингов он не должен отличаться. Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода
Он является усредненным параметром, приближенным по значению к диаметру просвета. Толщина стенки изделия. Длина изделия
Диаметр условного прохода (Ду) – представляет собой номинальную величину, которая используется при монтаже всех частей водопровода. Он является усредненным параметром, приближенным по значению к диаметру просвета. Толщина стенки изделия. Длина изделия.
Соответствие диаметров труб
Достаточно часто водопровод представляет собой комбинированную систему, включающую в себя элементы из разных материалов. Здесь могут возникнуть трудности, поскольку диаметр стальных конструкций указывается в дюймах, а пластиковых изделий – в миллиметрах. Для того чтобы правильно подобрать нужные размеры, можно воспользоваться специально разработанными таблицами. Если у вас возникнет необходимость в соединении стальной части водопровода с пластиковыми элементами, то вам поможет таблица соответствия диаметров стальных и пластиковых изделий.
1 дюйм соответствует 25,4 миллиметра.
Пропускная способность водопровода
Диаметр труб для водопровода имеет прямую связь с таким понятием, как пропускная способность. Она определяется прохождением некоторого объема воды за определенный промежуток времени. Например, труба, имеющая просвет, равный 25 миллиметрам, может за минуту пропустить через себя объем воды, достигающий 30 литров.
Пропускную способность учитывают при расчете размеров деталей водопроводной системы и давления жидкости. Она может определяться тремя способами:
- С помощью формул, в которых используются измерения параметров системы. Такие расчеты достаточно сложны, поэтому ими пользуются только специалисты.
- С использованием таблиц для конкретного вида материала.
- С помощью программ, предназначенных для оптимизации систем водопровода.
Это нужно знать: одним из достоинств пластиковых труб, в отличие от стальных или чугунных, является сохранение неизменного значения пропускной способности на протяжении всего срока службы.
Выбор диаметра пластиковых труб
Оптимальный размер элементов водопроводной системы зависит от множества факторов:
- длины водопровода;
- количества соединений и стыков;
- количества поворотов;
- числа точек забора воды;
- напора воды в конкретной системе.
Хорошей новостью для непрофессионалов, монтирующих собственный водопровод, является возможность отказаться от сложных расчетов и воспользоваться типовыми решениями.
- для систем, имеющих длину, не превышающей 10 м, чаще используют трубы с просветом, равным 20 мм;
- для 10-30-метровых систем обычно берутся изделия 25-миллиметрового диаметра;
- длина более 30 метров требует использования 32-миллиметрового диаметра.
Если речь идет о внутриквартирной разводке, то тут все намного проще. Поскольку водопровод в квартире имеет небольшую протяженность, в большинстве случаев здесь подойдут изделия со следующими внутренними диаметрами:
- 15 мм или полдюйма;
- 10 мм или 3/8 дюйма.
Для стояка выбирают следующие размеры:
- 20 мм или 3/4 дюйма;
- 25 мм или 1 дюйм.
Больший диаметр может понадобиться в следующих случаях:
- Если водопровод имеет сложную конструкцию, имеющую большое количество поворотов, стыков и характеризуется непостоянством давления;
- Если вода постоянно используется в больших количествах.
Чем грозит неправильно выбранный размер труб?
Если установленные компоненты водопроводной системы имеют неподходящий диаметр, это может вызывать следующие проблемы:
- Повышенное давление в системе будет создавать дополнительную нагрузку, приводя к ускоренному износу и увеличению вероятности прорывов и поломок.
- Вода в трубах будет шуметь – гудение также вызывается нагнетаемым давлением.
- Существенное снижение напора при заборе воды на одной из точек – например, при включении душа в ванной вода из крана на кухне будет течь тонкой струйкой.
https://youtube.com/watch?v=fKf2kG7gHvw
Дюймы против мм. Откуда путаница и когда необходима таблица соответствия
Трубы, диаметр которых обозначается дюймами (1″, 2″) и/или долями дюймов (1/2″, 3/4″), являются общепринятым стандартом в водо — и водогазоснабжении.
А трудность в чем?
Снимите размеры с диаметра трубы 1″ (о том как измерять трубы написано ниже) и вы получите 33,5 мм, что естественно не совпадает с классической линейной таблицей перевода дюймов в мм ( 25.4 мм ).
Как правило монтаж дюймовых труб проходит без затруднений, но при их замене на трубы из пластика, меди и нержавеющей стали возникает проблема — несоответствие размера обозначенного дюйма (33,5 мм) к его реальному размеру (25,4 мм).
Обычно этот факт вызывает недоумение, но если глубже заглянуть в процессы происходящие в трубе, то логика несоответствия размеров становится очевидна и непрофессионалу. Все довольно просто — читайте дальше.
Дело в том, что при создании водного потока ключевую роль играет не внешний, а внутренний диаметр и по этой причине для обозначения используется именно он.
Однако несоответствие обозначаемых и метрических дюймов все равно остается, т. к. внутренний диаметр стандартной трубы составляет 27,1 мм, а усиленной — 25,5 мм. Последнее значение стоит довольно близко к равенству 1»=25,4 но все же им не является.
Разгадка состоит в том, что для обозначения размера труб применяется номинальный, округленный до стандартного значения диаметр (условный проход Dy). Величина условного прохода подбирается так, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от роста величины индекса.
Пример:
Наружный диаметр трубной системы равен 159 мм, толщина стенки трубы 7 мм. Точный внутренний диаметр будет равен D = 159 — 7*2= 145 мм. При толщине стенки 5 мм размер составит 149 мм. Однако, как в первом так и во втором случае условный проход будет иметь один номинальный размер 150 мм.
В ситуациях с пластиковыми трубами для решения проблемы несоответствующих размеров используются переходные элементы. При необходимости заменить или состыковать дюймовые трубы с трубами, выполненными по реальным метрическим размерам — из меди, нержавейки, алюминия, следует брать во внимания и наружный, и внутренний диаметры.
Таблица соответствия условного прохода дюймам
| Ду | Дюймы | Ду | Дюймы | Ду | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | 1/4″ | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | 1/2″ | 225 | 9″ | 1100 | 44″ |
| 20 | 3/4″ | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1(1/4)» | 300 | 12″ | 1400 | 56″ |
| 40 | 1(1/2)» | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2(1/2)» | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3(1/2)» | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Таблица соответствия диаметра условного прохода, резьбы и наружных диаметров трубопровода в дюймах и мм.
| Условный проход трубы Dy. мм | Диаметр резьбы G». дюйм | Наружный диаметр трубы Dn. мм | ||
| Трубы стапьные водо/водогазoпроводные ГОСТ 3263-75 | Трубы стальные эпектросварные прямошовные ГОСТ 10704-91. Трубы стальные бесшовные горячедеформированные ГОСТ 8732-78. ГОСТ 8731-74 (ОТ 20 ДО 530 мл) | Полимерная труба. ПЭ, ПП, ПВХ | ||
| 10 | 3/8″ | 17 | 16 | 16 |
| 15 | 1/2″ | 21.3 | 20 | 20 |
| 20 | 3/4″ | 26.8 | 26 | 25 |
| 25 | 1″ | 33.5 | 32 | 32 |
| 32 | 1 1/4″ | 42.3 | 42 | 40 |
| 40 | 1 1/2″ | 48 | 45 | 50 |
| 50 | 2″ | 60 | 57 | 63 |
| 65 | 2 1/2″ | 75.5 | 76 | 75 |
| 80 | 3″ | 88.5 | 89 | 90 |
| 90 | 3 1/2″ | 101.3 | ||
| 100 | 4″ | 114 | 108 | 110 |
| 125 | 5″ | 140 | 133 | 125 |
| 150 | 6″ | 165 | 159 | 160 |
| 160 | 6 1/2″ | 180 | 180 | |
| 200 | 219 | 225 | ||
| 225 | 245 | 250 | ||
| 250 | 273 | 280 | ||
| 300 | 325 | 315 | ||
| 400 | 426 | 400 |
ГОСТ — государственый стандарт , используемый в тепло — газо — нефте — трубопроводах
ISO — стандарт обозанчения диаметров, используется в сантехнических инженерных системах
SMS — шведский стандарт диаметров труб и запорной арматуры
DIN / EN — основной евросортамент для стальных труб по DIN2448 / DIN2458
ДУ (Dy) — условный проход
Таблицы с размерами полипропиленовых труб представлены в следующей статье >>>
Таблица соответствия условного диаметра труб с международной маркировкой
| ГОСТ | ISO дюйм | ISO мм | SMS мм | DIN мм | ДУ |
| 8 | 1/8 | 10,30 | 5 | ||
| 10 | 1/4 | 13,70 | 6,35 | 8 | |
| 12 | 3/8 | 17,20 | 9,54 | 12,00 | 10 |
| 18 | 1/2 | 21,30 | 12,70 | 18,00 | 15 |
| 25 | 3/4 | 26,90 | 19,05 | 23(23) | 20 |
| 32 | 1 | 33,70 | 25,00 | 28,00 | 25 |
| 38 | 1 ¼ | 42,40 | 31,75 | 34(35) | 32 |
| 45 | 1 ½ | 48,30 | 38,00 | 40,43 | 40 |
| 57 | 2 | 60,30 | 50,80 | 52,53 | 50 |
| 76 | 2 ½ | 76,10 | 63,50 | 70,00 | 65 |
| 89 | 3 | 88,90 | 76,10 | 84,85 | 80 |
| 108 | 4 | 114,30 | 101,60 | 104,00 | 100 |
| 133 | 5 | 139,70 | 129,00 | 129,00 | 125 |
| 159 | 6 | 168,30 | 154,00 | 154,00 | 150 |
| 219 | 8 | 219,00 | 204,00 | 204,00 | 200 |
| 273 | 10 | 273,00 | 254,00 | 254,00 | 250 |
Диаметры и другие характеристики трубы из нержавеющей стали
| Проход, мм | Диаметр наружн., мм | Толщина стенок, мм | Масса 1 м трубы (кг) | ||
| стандартных | усиленных | стандартных | усиленных | ||
| 10 | 17 | 2.2 | 2.8 | 0.61 | 0.74 |
| 15 | 21.3 | 2.8 | 3.2 | 1.28 | 1.43 |
| 20 | 26.8 | 2.8 | 3.2 | 1.66 | 1.86 |
| 25 | 33.5 | 3.2 | 4 | 2.39 | 2.91 |
| 32 | 42.3 | 3.2 | 4 | 3.09 | 3.78 |
| 40 | 48 | 3.5 | 4 | 3.84 | 4.34 |
| 50 | 60 | 3.5 | 4.5 | 4.88 | 6.16 |
| 65 | 75.5 | 4 | 4.5 | 7.05 | 7.88 |
| 80 | 88.5 | 4 | 4.5 | 8.34 | 9.32 |
| 100 | 114 | 4.5 | 5 | 12.15 | 13.44 |
| 125 | 140 | 4.5 | 5.5 | 15.04 | 18.24 |
| 150 | 165 | 4.5 | 5.5 | 17.81 | 21.63 |
Как перевести дюймовые значения в миллиметры
Запомните дюймовый размер при пересчете на миллиметр необходимо округлить в большую сторону. Знайте, что по международным стандартам один дюйм при пересчете в сантиметры, равен 2,54. Теперь вы можете самостоятельно рассчитать необходимое вам сечение, имея лишь, калькулятор под рукой. Затем, когда вы правильно посчитали сечение необходимого изделия, вам нужно правильно определить трубный диаметр.
Как нам показывают измерения стальных изделий на практике, их маркировочный показатель в дюймовых размерах не соответствует пересчитанным и измеренным результатам в миллиметрах. Чтоб вам было более понятно: указан размер 2” (в пересчете 50,8 миллиметров), а на деле при замере получается 67 миллиметров. В чем же несоответствие и какова причина нестыковки?
В маркировке пишут диаметр изделия внутренний. Затем, за единицу измерения диаметра берется значение Ду (условный проход), который обозначается в целом числе. Причем значение размера увеличивается с увеличением индекса изделия на 35–60% с каждым новым шагом. Ду трубы соответствует номинальному сечению (внутреннему просвету) магистрали, но в качестве последнего значения берется целое число с округлением в большую сторону. Стандартизируют Ду водопровода по ГОСТу.
Для того чтобы вы правильно выбрали элементы водопровода и газопровода с иностранным дюймовым обозначением, лучше воспользуйтесь таблицей
При состыковке элементов газо- и водопровода с дюймовой и метрической системами обозначения (например, стальных магистралей с изделиями из латуни, меди, полипропилена, других сплавов) важно применять не только внутреннее сечение, но и наружный размер
Значения метрических диаметров (сечения) стальных изделий, переведенных в дюймовые.
| Диаметр, миллиметр | Диаметр, дюйм |
| d15 | 1/2 |
| d20 | 3/4 |
| d25 | 1′ |
| d32 | 1’/1/4 |
| d40 | 1’/1/2 |
| d50 | 2′ |
| d65 | 2’/1/2 |
| d89 | 3′ |
| d100 | 4′ |
Дюймы или мм: откуда взялась путаница?
Трубы, чей диаметр определяется дюймами (1», 2») и/или долями дюймов (½’’ , ¾»), общепринятым стандартом для водо- и газоснабжении.
Трубы которые используют для газовых или водопроводных магистралей обычно измеряются в дюймах а не в миллиметрах. Диаметр дюймов трубы равен 33,5 мм(см. таблицу), но размер дюйма в системе СИ равен 24,4 мм. Все дело в том, что размер труб определяется по внутреннему, а не по наружному диаметру .
Измерьте диаметр 1’’ (как мерять трубы описывается ниже) и у вас будет значение равное 33,5 мм, что конечно будет противоречить классической линейной таблице перевода единиц измерения.
Обычно установка дюймовых труб не вызывает каких либо проблем. Но во время их замены на пластиковые, медные или изготовленные из нержавеющей стали, возникает проблема – несоответствие обозначенного значения дюйма к его реальному значению. Обычно такое несоответствие вызывает недоумение, но если глубже вглядеться в процессы которые происходят в трубе, тогда все становится на свои места.
Все суть в том, что во время создания водного потока главная роль отводится внутреннему, а не внешнему диаметру, и из-за этого в качестве обозначения используют его. Но несоответствие с привычной системой обозначения все равно остается, так как у обычной трубы внутренний диаметр имеет значение 27,1 мм, а у усиленной — 25,5 мм. Последнее не далеко стоит от равенства что один дюйм равен 25,4 , но все-таки таковым не является.
Все дело в том, что трубы обозначаются номинальным диаметром, который округляется до стандартного значения (условный проход Dy).
Пример:
Допустим, наружный диаметр трубы равняется 159 мм с толщиной стенок 7 мм, в этом случае точным внутренним диаметром будет следующее значение, которое можно вычислить по формуле D =159 — 7*2= 145 мм. С толщиной стенок в 5 мм диаметр будет равняться 149 мм. Но и в первом и во втором случае условный проход будет одинаковым и будет равняться 150 мм.
В случаях с пластиковыми трубами для того чтобы решить проблему несоответствующих размеров исползуют переходные элементы. В случае необходимости замены или состыковки дюймовых труб с трубами которые обладают реальными метрическими размерами, изготавливаемые из таких материалов как алюминий, медь, нержавеющая сталь, нужно учитывать как внутренний так и наружный диаметры.
Таблица соответствия условного прохода дюймам:
| Усл.диаметр | Дюймы | Усл.диаметр | Дюймы | Усл.диаметр | Дюймы |
| 6 | 1/8″ | 150 | 6″ | 900 | 36″ |
| 8 | ¼» | 175 | 7″ | 1000 | 40″ |
| 10 | 3/8″ | 200 | 8″ | 1050 | 42″ |
| 15 | ½» | 225 | 9″ | 1100 | 44″ |
| 20 | ¾» | 250 | 10″ | 1200 | 48″ |
| 25 | 1″ | 275 | 11″ | 1300 | 52″ |
| 32 | 1 (¼)» | 300 | 12″ | 1400 | 56″ |
| 40 | 1 (½)» | 350 | 14″ | 1500 | 60″ |
| 50 | 2″ | 400 | 16″ | 1600 | 64″ |
| 65 | 2 (½)» | 450 | 18″ | 1700 | 68″ |
| 80 | 3″ | 500 | 20″ | 1800 | 72″ |
| 90 | 3 (½)» | 600 | 24″ | 1900 | 76″ |
| 100 | 4″ | 700 | 28″ | 2000 | 80″ |
| 125 | 5″ | 800 | 32″ | 2200 | 88″ |
Размер условного прохода подбирается таким образом, чтобы пропускная способность трубопровода увеличивалась от 40 до 60% в зависимости от увеличения значения индекса.
