Разновидности
Очень большую роль играет функциональность конкретных изделий. Многие конструкции никак не настраиваются, но есть и регулируемые разновидности
Особо стоит обратить внимание на те элементы, которые могут нормировать поступление воздуха извне
Также выпускаются:
- версии, дополненные возвратным клапаном для эффективной блокировки обратной тяги;
- модификации, включающие сетку от насекомых;
- конструкции с внутренним фильтром, которые эффективно очищают поступающий воздушный поток.
Использовать регулируемые наружные конструкции нужно, когда создаются системы, обеспечивающие приток и удаление воздуха, отопительные и кондиционирующие комплексы. Опыт применения таких изделий в жилом и офисном секторе позволяет дать им положительные оценки. Суть регулировки состоит в том, что меняется наклон ламелей, а вслед за этим корректируется темп подачи и курс воздушной струи. К использованию линейных решеток прибегают в том случае, когда требуется рассредотачивать приточный или уходящий воздух по довольно длинному участку. Подобные конструкции могут монтироваться не только в воздуховоды, но и в стены или в подвешиваемые потолки.
Щелевой тип с фиксированными регулирующимися частями востребован при организации как приточной, так и вытягивающей, и даже комбинированной вентиляции. Роль инерционных решеток состоит в замещении возвратных клапанов. Сквозь них продвигается лишь идущий наружу воздух. Встречный поток блокируется особыми гравитационными жалюзи. Название переточных решеток говорит само за себя: они нужны везде, где есть необходимость поддержать перемещение воздуха из одной части здания в другую долю его.
Кроме декоративных свойств, геометрия решеток имеет и важное прикладное значение. Так, круглые изделия помогают одинаково эффективно подать воздух, вытянуть его наружу, сформировать поток
Цилиндрический формат позволяет гибко регулировать приток или отток. В особый вид выделены потолочные конструкции, которые нужны там, где вход в воздуховоды размещен на потолке. В отдельных случаях применяют решетки, обладающие повышенной способностью к поглощению шума.
Роль таких элементов — компенсировать невозможность установки типовых вентиляционных систем, гасящих посторонние звуки. Особенностью накладных решеток является то, что их не встраивают жестко в стену или иную часть здания. Эти детали монтируются поверх проема вытяжки с использованием саморезов. В отдельных случаях саморезы заменяют на жидкие гвозди. Выбор способа крепления определяется индивидуальными особенностями поверхности.
Разновидности
В зависимости от назначения различают несколько видов вентиляционных решеток с обратным клапаном.
Так, по материалу изготовления устройства бывают:
- Пластиковые. Обладают малым весом, отличными противокоррозионными показателями, длительным сроком службы и малой стоимостью. Ввиду плохой переносимости отрицательных температур больше подходят для внутренней установки.
- Металлические. Чаще монтируются снаружи. В быту применяются редко по причине большого веса и стоимости. Их основная область применения – крупные промышленные объекты, складские помещения и т.п. Еще один минус – подверженность образованию ржавчины.
По типу запирающего устройства различают такие виды решеток с обратным клапаном:
Мембранная
Самая распространенная разновидность устройств. Роль створки выполняет легкая гибкая мембрана из полимерного материала. Ее сопротивление столь мало, что закрытие происходит самопроизвольно, под действием одной гравитации. Какие-либо механические элементы в конструкции отсутствуют, поэтому решетка отличается надежностью и безотказностью. Используются в системах с естественной циркуляцией воздушных масс.
Гравитационная одностворчатая
Запирающий элемент представляет собой правильную окружность или прямоугольник, эксцентрично закрепленный на оси. Воздух, двигающийся в правильном направлении, отодвигает заслонку и уходит в воздуховод. Поток, имеющий обратное направление, прижимает заслонку к корпусу решетки и блокирует себе дальнейшее движение.
Возможны две разновидности гравитационных устройств:
- С противовесом, который может располагаться внутри или снаружи прибора.
- Со смещенной относительно оси воздуховода собственной осью крепления заслонки.
Лепестковая
Клапан имеет форму жалюзи с несколькими створками. Работа устройства также основана на силе гравитации.
Бабочковая
В устройствах такого типа клапан имеет две створки, которые закрываются под действием встроенных пружин. Степень натяжения пружины легко регулировать, изменяя режим работы вентиляционной решетки.
Работоспособность бабочкового элемента не зависит от силы гравитации, поэтому он может быть установлен в любом положении. Также, стоит помнить, что пружинные модели не смогут эффективно работать в системах с естественной циркуляцией воздуха, где слабый воздушный поток окажется не в силах разжать пружину.
Крепление штапиками или плинтусом
Этот метод применяется нечасто и характерен для помещений с деревянным покрытием.
Для монтажа вентиляционной решетки способом плотного присаживания с помощью клея или зажимов непосредственно в само отверстие отличается достаточной простотой в выполнении. Для такого крепления подойдет монтажный клей, силикон или жидкие гвозди. Специальным пистолетом для клея наносят клей с небольшим выступом над впадиной по всему периметру. Далее прикладывается решетка к месту крепления – стене, фиксируется. Спустя 24 часа клей высыхает, а решетка надежно закреплена. Нужно помнить, что стена перед монтажом должна быть сухой, а фиксация на клею без зазоров.
Как правило, промышленную решетку крепят при помощи распорных элементов на пружине на подготовленное отверстие. Этот способ прост и не отнимет много времени.
Не стоит забывать, что для жилых помещений стоит остановить выбор на вентиляционных решетках из экологичных материалов, безвредных для организма человека. Если решетка находится снаружи, то материал должен быть устойчив к погодным явлениям.
Конструктивные особенности вентиляционных решеток
Разные типы вентиляционных решеток в разрезе
Решетки для вентиляции устроены не так просто, как может показаться. Они, как и любое изделие, состоящее из нескольких деталей, имеют свои конструктивные особенности. Жесткость конструкции обеспечивается за счет прочной сплошной рамы.
Она может как встраиваться в воздушный канал, так и крепиться прямо к стене, окантовывая место выхода воздуховода. Как правило, основа имеет специальные крепления для установки декорированной рамки с пластинами и пылезащитной сетки.
Пластины расположены таким образом, чтобы эффективно решать задачи по направлению и усилению тока воздуха в конкретном месте.
Если опираться на конструктивные особенности, можно выделить следующие разновидности вентиляционных решеток:

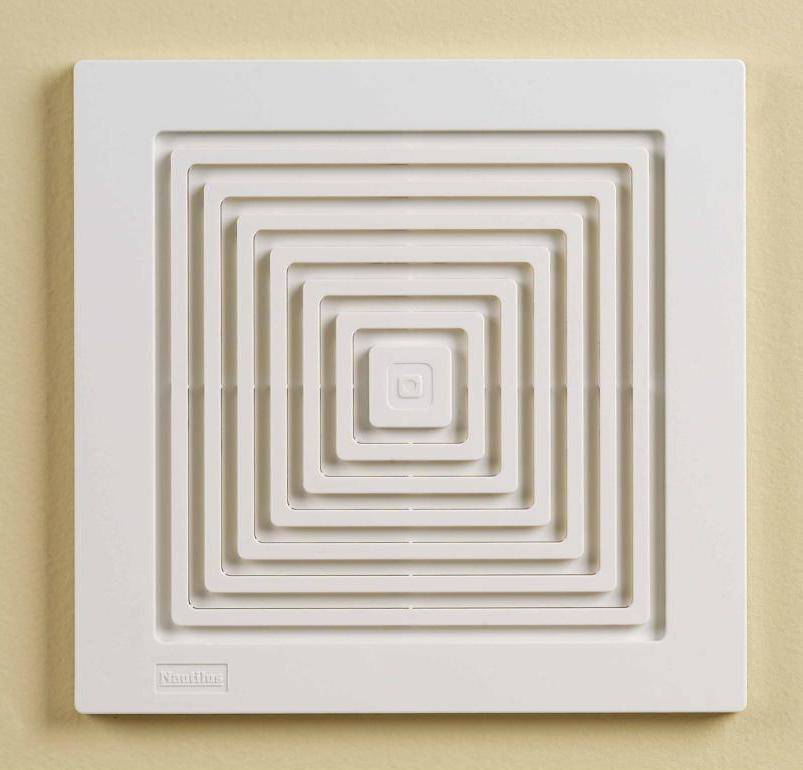

- ненаправленного распределения: отличаются тем, что пластины жестко закреплены на декоративной вставке. Направление пластин призвано не препятствовать естественному току воздуха. Подобные элементы способны обеспечивать только маскировку воздуховода и выполняют декоративную функцию;
- регулируемые: в их конструкции предусмотрена возможность менять положение пластин на вставке. Регулировка может осуществляться вручную. Это делается с помощью специального рычажка, который почти незаметен и не портит внешний вид изделия. В самых продвинутых системах вентиляции регулировка положения пластин осуществляется автоматически с использованием электроники;
- модели обратным клапаном: они имеют встроенное устройство, которое обеспечивает пропуск воздушного потока только в одну сторону, например, из жилого помещения на улицу. Изделия такой конструкции чаще всего используются в производственных комплексах, но могут быть очень полезны и в частных домах;
- изделия с инерционными пластинами: они снабжены подвижными ламелями из легких материалов, которые способны открываться в одну сторону под воздействием воздушного потока. Фактически работа такой решетки аналогична действию обратного клапана.
Горизонтально расположенные пластины, которые можно видеть на подавляющем большинстве моделей, способствуют усилению тока воздуха.
Подвижные жалюзи предназначены еще и для регулирования интенсивности потока и направления тяги.

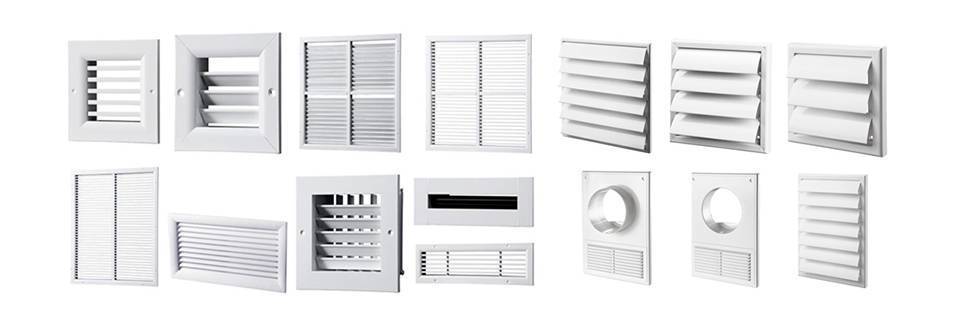

Виды пластиковых решеток
Для того чтобы добиться максимального эффекта от установки декоративной пластиковой решетки, следует знать, какие бывают основные виды этих элементов. Прежде всего это касается их назначения.
Для наружного типа установки чаще всего используются модели, оснащенные жалюзи. Жесткие наклоненные вниз планки, установленные стационарно, не позволяют воде во время дождя попадать внутрь системы вентиляции.
Многие модели могут иметь подвижные вертикальные или горизонтальные створки. Это позволяет регулировать площадь проема и управлять скоростью потока воздуха.
Для наружных систем подвижные створки имеют ограничения при раскрытии, это служит гарантией того, что через случайно оставленные открытыми створки в канал вентиляции не попадет вода.
Для интерьерной установки применяются как одноэлементные системы, так и модели, состоящие из нескольких деталей. Простые решетки со сквозной перфорацией используются в технических помещениях.
Для жилых и офисных помещений используются модели, в которые обязательно вставляется сетчатый экран. Он защищает помещение от проникновения насекомых.
Отдельно нужно отметить специальные виды решеток для монтажа в потолочные подвесные системы. Широко применяемые сегодня натяжные потолки для больших помещений обязательно обустраиваются вентиляцией.
При этом используются воздуховоды из металлических рукавов или пластиковых труб. Сами решетки при этом крепятся на пластиковое полотно, соединяясь с воздуховодом при помощи эластичной гофры.
Для реечных и гипсокартонных конструкций применяются вентиляционные решетки пластиковые накладные, фиксируемые при помощи саморезов или распорок за лист гипсокартона.
Такие модели чаще всего не имеют посадочных бортиков, что делает их универсальными для монтажа на поверхности из различных материалов – на бетонные стены, стены и простенки из кирпича, газо- или пенобетона.

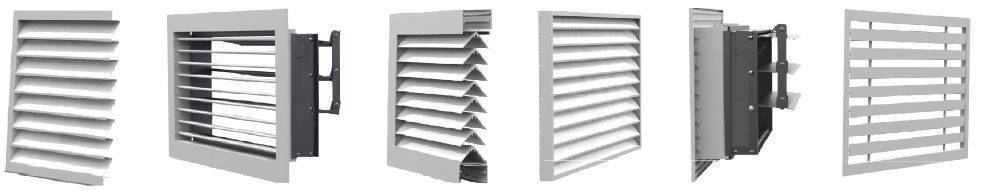

Виды регулируемых решеток
Существует несколько видов классификации, основываясь на которых, можно выбрать оптимальную для себя конструкцию.
Так как вентиляционная решетка с жалюзи – это конечный элемент всей системы, в первую очередь следует рассмотреть классификацию по месту монтажа.
По месту монтажа относительно улицы
Исходя из места установки, их подразделяют на:
Внутренние. Устанавливаются в месте выхода вентиляционных труб во внутренние помещения. Такие устройства должны регулировать как силу, так и направление потока.
Для них важен и эстетичный внешний вид, гармонично вписывающийся в интерьер помещения.
Наружные. Устанавливаются на воздуховоды снаружи здания. Они должны обладать повышенной износостойкостью, а также быть устойчивы к воздействию влаги и низкой температуры.
Важно понимать, что на них могут оказывать воздействие не только неблагоприятные факторы внешней среды. В некоторых случаях на них устанавливают обогрев, чтобы исключить образование льда.
Переточные
Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания
Переточные. Их устанавливают в межкомнатные перекрытия, а также в двери, расположенные внутри помещения. Их основная функция – это распределение воздуха внутри здания.
По месту установки в доме

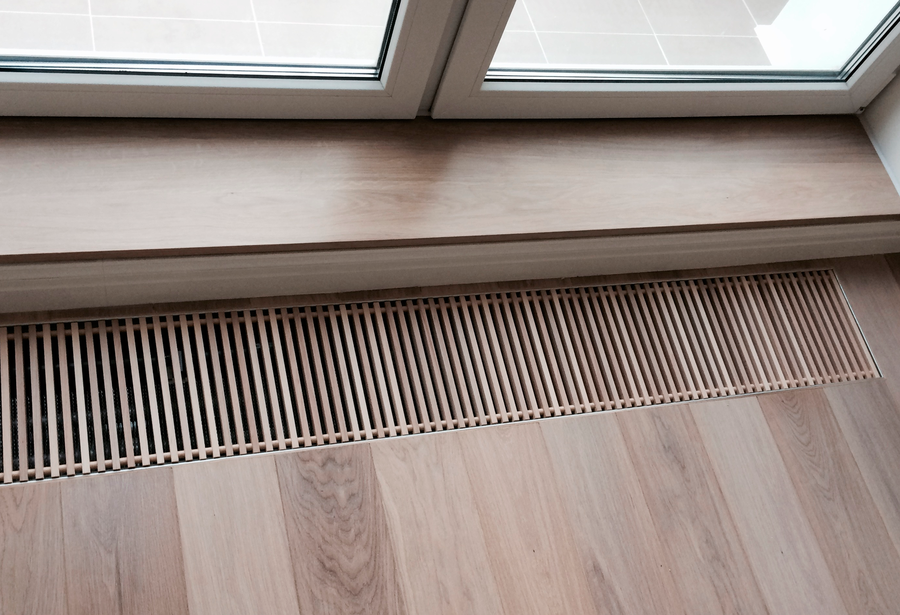

Напольная вентиляция
Фронтальные модели. Их устанавливают в чердачных помещениях или мансардах. Характерное отличие – расширенная декоративная окантовка.
Цокольный тип. Используется такая вентиляционная решетка для подачи воздуха в подвалы
В этом случае важно обеспечить защиту от грызунов, поэтому часто используется металлическая регулируемая конструкция
Размер и форма строго регламентированы. Такой тип выпускается только в форме прямоугольника с размерами сторон 15,24 × 37,5 см.
Дверная вентиляция. Работает по принципу обратного клапана.
Напольные регулируемые решетки. Устанавливаются на вентиляцию для подачи воздушных масс снизу вверх.
По специфике монтажа
Щелевая потолочная вентиляция
Исходя из специфики монтажа, регулируемые вентиляционные решетки подразделяют на:
Вытяжные и приточные вентиляционные регулируемые решетки накладного типа. Устанавливаются без ограничения в любых помещениях. Регулировка потока осуществляется с помощью ламелей.
Устанавливаемые на кухне. В них обязательно наличие обратного клапана для предотвращения распространения неприятных запахов.
Щелевые. Основное их достоинство – незаметность. Их монтируют под потолком или скрывают декоративными деталями интерьера.
Каминные приточные. Их основная функция – подача теплого воздуха от камина в другие комнаты.
В зависимости от места установки, к изделиям предъявляют различные требования.
По материалу изготовления
Существует также классификация по материалу, из которого изготовлены изделия:
Алюминиевые. Отличительные характеристики – небольшой вес и высокая прочность. Однако в процессе эксплуатации они темнеют. Довольно высокая стоимость также не является преимуществом. Для улучшения внешнего вида на такие изделия наносят декоративное покрытие.
Стальные конструкции. Самые прочные из всех, предлагаемых в магазинах. Они хорошо подходят как для внешней, так и для внутренней установки.
К недостаткам следует отнести подверженность окислению. Этого недостатка лишены изделия из нержавеющей стали. Однако такие изделия значительно дороже.
Пластиковые регулируемые вентиляционные решетки. Самые популярные материалы: полистирол и ПВХ. В основном используют внутри помещений, хотя возможна и установка на улице.
Они легкие и дешевые, но со временем теряют привлекательный внешний вид. Также на них начинают образовываться микротрещины. Из-за этого срок эксплуатации изделия небольшой.
Деревянные. Используются в декоративных целях. Если в интерьере преобладают изделия из дерева, то другие материалы будут выглядеть нелепо. Чаще всего применяются при строительстве бань и саун.
По конструкции
Решетки также подразделяют и по конструкции:
- Изделия с жалюзи (бывают регулируемые и нерегулируемые).
- Инерционный вентиляционный тип. Они оснащены гравитационными жалюзи, которые при отсутствии движения воздуха закрываются самостоятельно.
По форме вентиляционные регулируемые жалюзи могут быть круглыми и прямоугольными. У круглых выше эффективность работы, но прямоугольные легче устанавливать.
Достоинства и недостатки вентиляционных решеток из пластика
Рассматривая положительные стороны этого элемента вентиляционной системы и его недостатки, следует отметить, что объективным сравнение может быть только при условии, что будут сопоставляться элементы одного класса и вида.
Прежде всего нужно отметить что общим преимуществом для всех видов решеток из пластика выступает их низкая стоимость. Этот факт касается всех видов и моделей.
Что для интерьерной, что для наружной установки пластиковые модели всегда будут дешевле, чем металлические или гипсовые. Основным моментом здесь выступает дешевизна пластика и низкая стоимость производства.
При оценке удобства монтажа нужно отметить, что решетки вентиляционные пластиковые могут устанавливаться практически в любых условиях, поскольку они совместимы со всеми материалами.
Пластиковые элементы отлично фиксируются как при помощи дюбелей и саморезов, так и при помощи распорок и специальных крепежей.
Пластик хорошо герметизируется силиконом, для заделки щели между корпусом и стеной также можно использовать монтажный клей или жидкие гвозди.
Вес даже большого элемента, по сравнению с металлическими или гипсовыми моделями, небольшой, а это значит, что для установки не требуется специальный инструмент.
Стоит отметить и тот факт, что пластмасса, в отличие от металла, не ржавеет. Это значит, что изделия из нее можно устанавливать в помещениях с повышенной влажностью.
Пластик не впитывает воду, в отличие от гипса и дерева, ему не страшны насекомые, он не подвержен поражению грибками.
Стоит вспомнить, что пластмассы, используемые для отливки элементов фасада, устойчивы к УФ-излучению, что значительно увеличивает срок их службы, их не нужно красить и обрабатывать гидрофобизатором для защиты от влаги.
Отдельно стоит отметить такое качество, как доступность, поскольку при оформлении интерьеров установка пластиковых элементов может рассматриваться и как временное решение до момента монтажа металлической или деревянной решетки.
Большой ассортимент моделей позволяет во время ремонта просто заменять старые решетки новыми и не тратить время на восстановление цвета и формы.
В отличие от металла, легко моется, что позволяет содержать изделие в идеальном состоянии.
Таким образом, подводя итог, нужно отметить, что положительными качествами пластиковых решеток являются:
- дешевизна;
- легкость монтажа;
- небольшой вес;
- долговечность;
- доступность;
- минимальные затраты при обслуживании и замене на новые.
С другой стороны, имеются и недостатки, на которые обязательно нужно обращать внимание:
- пластик для внутренних помещений не способен выдерживать высокие температуры;
- со временем пластмасса становится хрупкой, это нужно учитывать при установке на фасад здания изделий интерьерного типа;
- глянцевые поверхности решеток, впрочем, как и всех изделий из пластмассы, необходимо очищать от копоти, жира и пыли специальными моющими средствами, не допуская использования абразивных материалов.
