Бытовка своими руками: пошаговая инструкция к строительству бытовок из разного материала

Виды бытовок

Производители предлагают довольно широкий ассортимент бытовок, которые можно оборудовать всем необходимым как для постоянного, так и временного проживания. По назначению бытовки делятся на:

• предназначенные для дачного хозяйственного помещения;
• жилые бытовки, для временного проживания рабочих или непосредственно самого хозяина.
• могут играть роль кабинета руководителя или прораба.

Бытовки еще бывают строительными, дачными и блок-контейнерами, а по своей конструкции они делятся на:

• каркасные.
• щитовые.
• брусовые.

Чаще всего бытовки изготавливается на заводе и если вы решили их заказать, то доставят их на грузовом автомобиле уже в собранном виде. Что касается габаритов бытовок, то их рассчитывают так, чтобы конструкция могла свободно поместиться в кузов грузового автомобиля или прицеп.

Оборудование бытовки для временного проживанияИсточник collection-images7.ru.net

Особенности блок-контейнеров

Само слово «контейнер» почему-то сразу ассоциируется с металлом и появляется мысль, что летом в нем будет очень жарко, а зимой – холодно. Но не все контейнеры металлические, к тому же их стены и потолок утеплены и отделаны как изнутри, так и снаружи. Производители блок-контейнеров максимально заботятся о том, чтобы использование таких бытовок было максимально комфортным.

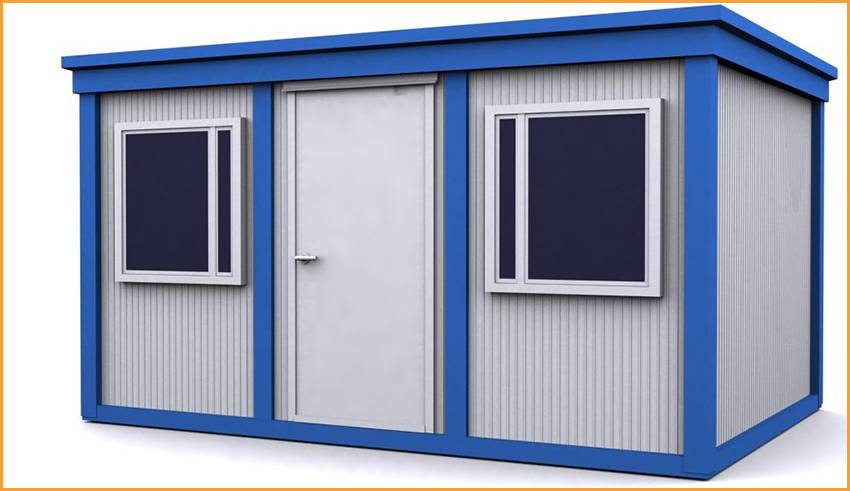

Металлический блок-контейнер, используемый в качестве хозблокаИсточник www.remontnik.ru

Как уже говорилось выше, блок-контейнеры бывают не только металлические, их также производят из дерева. Металлические конструкции чаще всего используются в качестве строительных бытовок, стандартные размеры которых 2,5х6 м, а высота потолка – 2,2 м. как уже стало понятно, каркас таких бытовок состоит из металла, снаружи конструкция отделана оцинкованным профнастилом, изнутри – сухой деревянной вагонкой, ПВХ панелями либо ДВП, вагонкой МДФ или оргалитом. В качестве утеплителя используется минеральная вата. Двери бытовки выполнены из ДВП, а окна, размером 1х1,2 м оснащены двойным стеклопакетом. Покупателям предоставляется возможность установить в бытовке перегородки для получения нескольких комнат.

Производители металлических блок-контейнеров дают пять лет гарантии на эксплуатацию бытовки.

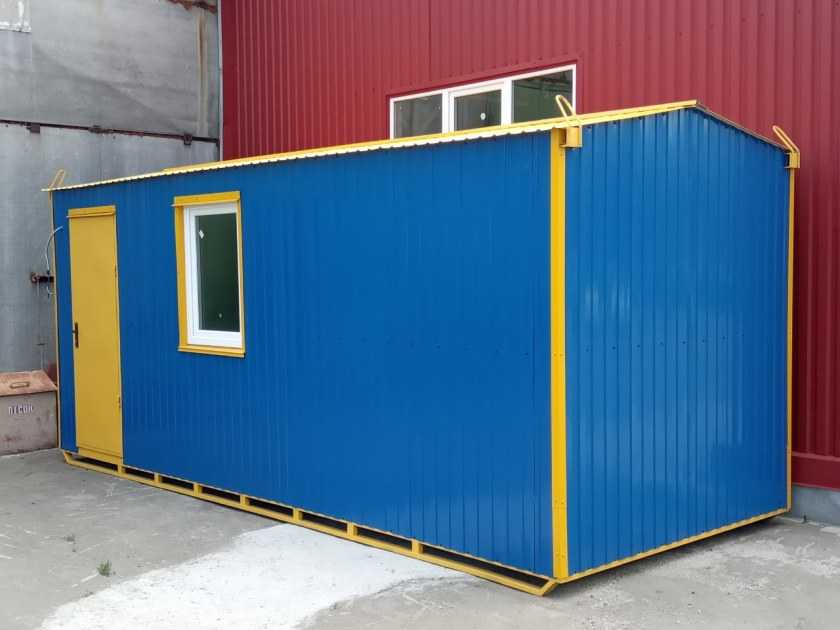

Металлический блок-контейнерИсточник edemgrad.ru

Жилой вагончик для проживания из дерева люди чаще всего приобретают, когда собираются строить дачу или для проживания в них на загородном участке в теплое время года во время отпуска. Поэтому такие бытовки еще называют «дачными домиками». Деревянные блок-контейнеры еще используют в качестве хозблоков, летних кухонь или оборудуют их всем необходимым для круглогодичного проживания.

Конструкции из дерева намного теплее и легче металлических. В качестве отделки как снаружи, так и изнутри – выступает деревянная вагонка. Что касается габаритов бытовки и размеров окон, у металлических и деревянных блок-контейнеров они одинаковые.

Деревянный блок-контейнерИсточник kgorod39.ru

Использовать блок-контейнеры можно более пятнадцати лет. Из таких бытовок строят целые модульные дома, соединив их между собой и убрав перегородки. А если поставить конструкции друг на друга – получится двухэтажный домик.

Строительства дома из металлических блок-контейнеровИсточник archilovers.com

Строительство двухэтажного дома из металлических блок-контейнеровИсточник pinterest.ca

Небольшой дачных домик из двух блок-контейнеров с навесом и открытой террасой на втором этажеИсточник pinterest.ca

Виды каркасных бытовок

В зависимости от потребностей владельца, возможно выбрать один из 3 основных видов каркасных бытовок — деревянные, металлические, переносные. Такое деление достаточно условно, и основано в большой степени на особенностях применения.

Бытовка с деревянным каркасом

Выбрать этот вариант лучше всего для частного строительства, продолжающегося многие годы. По окончании строительства бытовка может быть перевезена в разобранном виде или оставлена в виде подсобного помещения. Во втором случае оснащается дополнительными удобствами, внешней и внутренней декоративной обшивкой, более прочным фундаментом, и так далее.

Каркас выполняется из деревянного бруса размерами 100х100 мм и более. При перевозке таких конструкций в собранном виде они быстро теряют прочность и долговечность. В несомненные достоинства деревянных бытовок можно записать их экологичность, хорошие теплоизоляционные свойства, низкую цену и способность хорошо вписываться в сельский ландшафт.

Бытовки с каркасом из металла

Самый лучший вариант для использования в качестве единственного дома на дачном участке. Представляет собой бытовку с деревянным каркасом, встроенную внутрь сварного каркаса из стальных швеллеров и угловых стоек. Стальной каркас защищает дерево от деформаций, придает конструкции значительную прочность и долговечность, позволяет ее достаточно безопасно переносить в собранном виде.

Такой вариант редко выбирается для сборки своими руками, имея слишком высокую цену для применения в сфере частного строительства, и слишком большой вес для использования в качестве переносного.

Переносные бытовки

Планируя серьезно заниматься строительным бизнесом, без такого временного жилья не обойтись. Существует два основных подвида — деревянные и металлические.

Деревянные отличаются от своих непередвижных аналогов отсутствием декоративной отделки, более простой внутренней отделкой, толстым каркасом. Для основных балок каркаса берется брус 150х100 мм и более. Установка таких конструкций не требует особенной подготовки и жесткого крепления к земле.

Металлические, или строительные вагончики, являются сборным аналогом заводских контейнерных бытовок. Хорошо собранная конструкция такого типа способна прослужить более 15 лет, постоянно переезжая с места на место. Каркас в этом случае выполняется из профилированной трубы 60х40, лаги — из трубы 40х40.

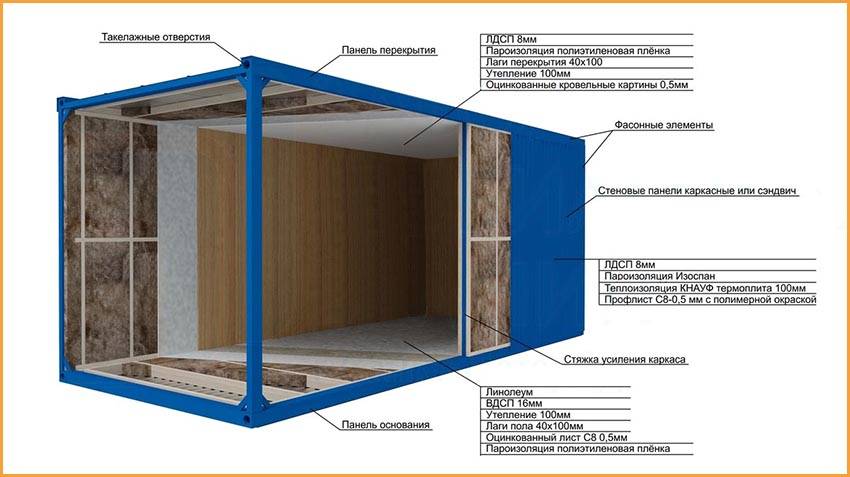

Стены снабжаются гидро- и теплоизоляцией и обшиваются профнастилом снаружи и ДСП изнутри. По необходимости, в вагончик может быть проведено электричество, водоснабжение, установлен обогрев. В недостатки такой модели можно записать наивысшую для всех каркасных вариантов цену материала, большой вес, необходимость следить за состоянием обшивки и подкрашивать её, большой объем сварочных работ.

Как выбрать фундамент для бытовки

Какой бы тип бытовки не был выбран, возводить капитальный фундамент  с использованием монолитного бетона или железобетонных свай не понадобится.  В данном случае необходимо просто обеспечить защиту бытовки от влаги из земли. Целесообразно для возведения фундамента для бытовки использовать асбестовые трубы, использованные железнодорожные шпалы, шлакоблоки и другой стандартный строительный материал.

Инструкция по укладке фундамента под бытовку:

1. Участок, выбранный под возведение рассматриваемого типа строения, очищается от мусора и травы.
2. По углам участка и в местах предполагаемого размещения опор (обычно их достаточно 6-8 штук) снимается верхний слой почвы.
3. На очищенных от верхнего слоя почвы участках укладывается смесь из щебня, песка и отсева, затем тщательно утрамбовывается специальным приспособлением (предварительно «пирог» нужно тщательно пролить водой).
4. Если в качестве фундаментных стоек используются асбестоцементные стаканы, то под ними можно укладывать тротуарную плитку – этот ход позволяет ненамного увеличить площадь опорного основания.
5. Шпалы или шлакоблоки (в зависимости от того, какой материал был выбран для возведения фундамента) укладываются на подушку, все эти детали должны быть проверены строительным уровнем на идеально горизонтальное расположение.
6. На уложенные шпалы или шлакоблоки прокладывается рубероид в 1-2 слоя – это обеспечит дополнительную защиту основного строения от влаги.

Описываемый тип фундамента очень просто в исполнении – с этой работой справится даже абсолютный новичок в строительстве. Кроме этого, при необходимости осуществить перенос/перевоз бытовки на другое место расположения такой фундамент лишь упростит задачу.

Бытовка из металлического профиля

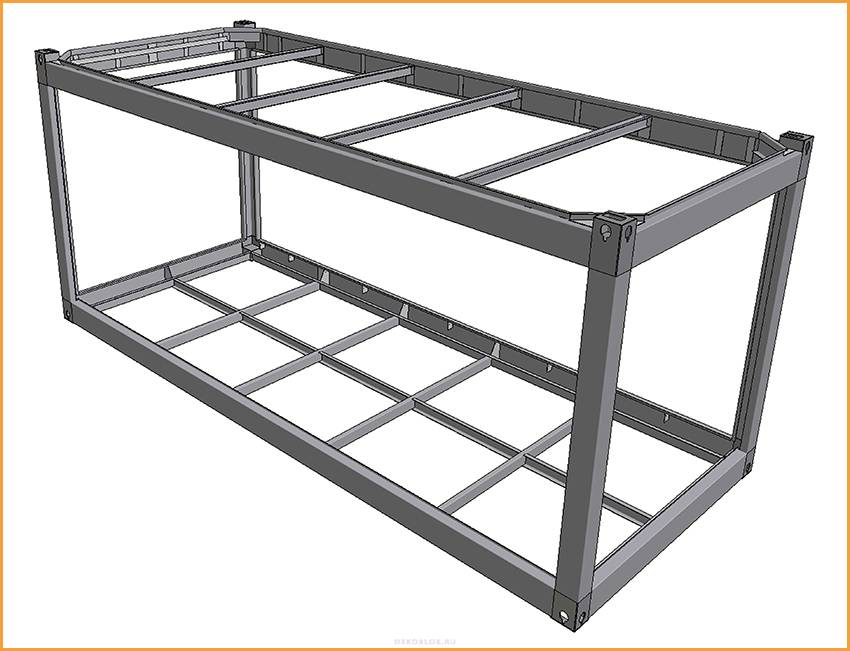

Хорошая бытовка для дачи может получиться из металлопрофиля – квадратной или прямоугольной трубы, уголка из стали. Рассмотрим, что может понадобиться в этом случае.

Металлическая бытовка своими руками чертежи и список стройматериала:

1. Рисуем эскиз металлического короба, предусматривая необходимые элементы, обеспечивающие прочность.
2. Металлическая труба подходящего типоразмера (4х2, 4х4 или 4х6 см), листы стали, крепёжные изделия, заклёпки, монтажная пена, грунтовка, краска.
3. Понадобится купить или арендовать сварочный инвертор, дрель, молоток, отвёртки, болгарку, степлер, рулетку, ножовку, малярные кисти.

Возведение стен и их отделка

Каркас бытовки По завершении обустройства фундамента можно будет перейти непосредственно к возведению самой бытовки, которое мы рассмотрим на примере изготовления каркаса вагончика из дерева.

Начинаются эти работы с укладки на опоры и закрепления на них бруса нижней обвязки, в качестве которого может быть использована доска сечением 100×150 мм. Этот брус надежно крепится на опорах фундамента при помощи специальных анкеров, а затем на нем монтируются угловые и промежуточные стойки.

После установки всех предусмотренным проектом стоек можно будет переходить к монтажу брусьев верхней обвязки. При проведении всех этих однотипных операций необходимо придерживаться следующих рекомендаций:

• в качестве стоек удобнее всего использовать доски сечением 50×150 мм, для крепления которых применяются простые (или винтовые) гвозди или саморезы;
• узловые связки желательно выполнять методом врубки стоек в обвязку с последующим усилением этого места металлическими уголками;
• для временного крепления стоек после выставления их по уровню вы можете воспользоваться длинными досками (укосинами);
• половые лаги врезаются непосредственно в брус нижней обвязки. При желании утеплить пол вам придется подготовить его подшивку по нижнему срезу лаг, на которую впоследствии будут укладываться плиты или маты утеплительного материала;
• при выборе расстояния между стойками следует исходить из того, чтобы между ними легко укладывались плиты утеплителя;
• желательно сразу определиться с тем, где будут располагаться дверь и окна бытовки.

После того как каркас вагончика готов, можно переходить к обшивке его наружной поверхности подходящим для ваших условий облицовочным материалом (листами ОСБ, например).

Утепление конструкции

Образовавшиеся при этом внутренние полости каркаса заполняются заранее подготовленными плитами утеплителя, которые затем укрываются слоем пароизоляционной пленки и обшиваются вагонкой. При желании вы можете дополнительно защитить наружные стены вагончика от непогоды, облицевав их покрытием из профнастила, например.

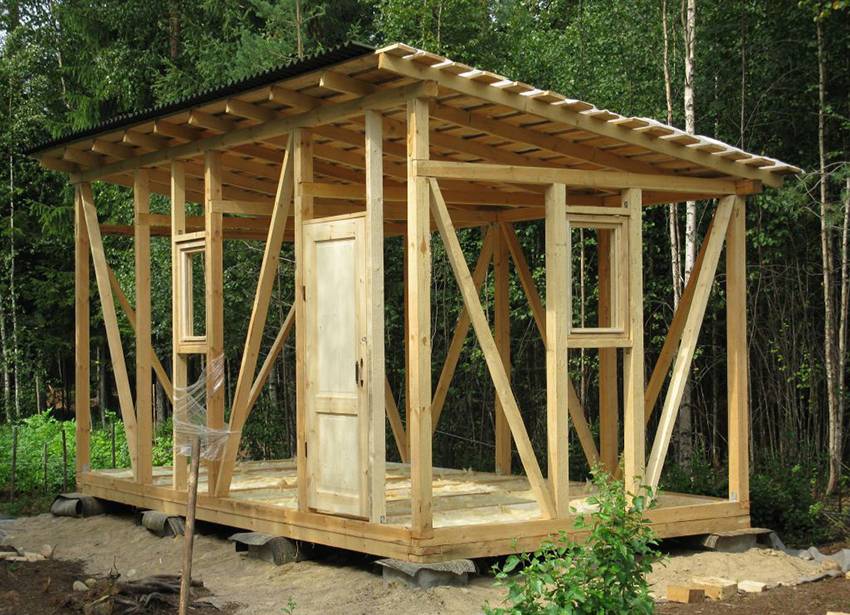

Мобильная бытовка с односкатной крышей своими руками

При отсутствии возможности залить бетонную фундаментную плиту можно построить каркасную бытовку по другой технологии – но в этом случае понадобится несколько бетонных блоков, желательно фундаментных. Заодно, для упрощения конструкции всей бытовки в целом, крышу можно сделать односкатной («плоскуша»). Давайте разберемся, как сделать мобильную бытовку своими руками по пошаговой инструкции.

Подготовка площадки и фундамента

Площадка готовится так же, как и в первом случае – расчищается и выравнивается. А вот в срезании грунта необходимости уже нет, поскольку домик будет монтироваться на выложенном из блоков ленточном фундаменте. Но вот слои песка и щебня отсыпать необходимо – они будут, как минимум, служить своеобразным дренажом для подпольного пространства. Снаружи вокруг блочного фундамента необходимо сделать небольшую отмостку – для этого достаточно придать примыкающему к наружной стороне блока грунту небольшой уклон.

Выложенный из блоков ленточный фундамент для бытовки

Сборка каркаса

На верхнюю поверхность уложенных блоков настилается несколько слоев рубероида, играющего роль гидроизоляции, а уже на них по периметру накладывается обвязка из деревянного бруса. Для конструкции такого типа толщина бруса не должна быть менее 100 мм – меньшее сечение просто не даст требуемых гарантий надежности.

Рубероид играет роль гидроизоляции

Такой способ монтажа бытовки своими руками имеет свои преимущества по сравнению с первым способом, при котором нижние стартовые бруски жестко привязываются к бетонному основанию. Главное преимущество – конструкция получается мобильной, ее достаточно просто перемещать с одного места на другое. Кроме того, наличие подпольного пространства дает гарантию сухости пола. При дополнительной обработке древесины антисептиком такая конструкция будет исправно служить очень долго.

Стены

Монтаж стен своими руками у бытовки с односкатной крышей, также как и в предыдущем случае, начинается с прикрепления к основанию угловых вертикальных стоек. Затем установленные бруски точно так же связываются по периметру горизонтально располагающимися деревянными перемычками. Готовый каркас обшивается выбранным материалом.

Крепление к основанию угловых вертикальных стоек

Следует учитывать один момент – поскольку крыша будет односкатной, одну из стен необходимо сделать немного (обычно порядка 0,5 м) выше противостоящей. Перепадом этих высот определится угол наклона ската, а величина этого угла зависит от местных климатических условий: при сильных снегопадах наклон должен обеспечивать свободный спуск снега с крыши, в теплых южных краях уклон может быть символическим, достаточным для скатывания дождевой воды.

Монтаж односкатной крыши

Каркас односкатной крыши – одна из самых простых строительных конструкций. Устанавливаются двое крайних стропил, затем между ними натягивается строительный шнур. По этому шнуру, с шагом примерно 0,6 м равномерно устанавливаются промежуточные стропилины. Для крепления рекомендуется использовать специальный профкрепеж – пластины, уголки, скобы. Материал для кровли может использоваться любой, обычно это шифер или профлист.

При расчете длины и монтаже стропильных балок не следует забывать о необходимости устройства с приподнятой и заниженной небольших (20-30 см) сторон бытовки свесов-козырьков. Над входной дверью можно дополнительно сделать небольшой навес.

Монтаж стропильных балок

Пол в бытовке своими руками делается двухслойным – черновой и чистовой. В качестве опор для чернового пола при небольших размерах помещения используются бруски основания, при большой площади есть смысл добавить несколько промежуточных лаг. К черновому полу прикрепляются бруски небольшого сечения – лаги для чистого пола. Пространство между ними зашивается ветрозащитным (пароизоляционным) материалом и заполняется любым доступным утеплителем. В последнюю очередь настилается напольное покрытие – обычно это листы ОСБ, фанера или строганные доски.

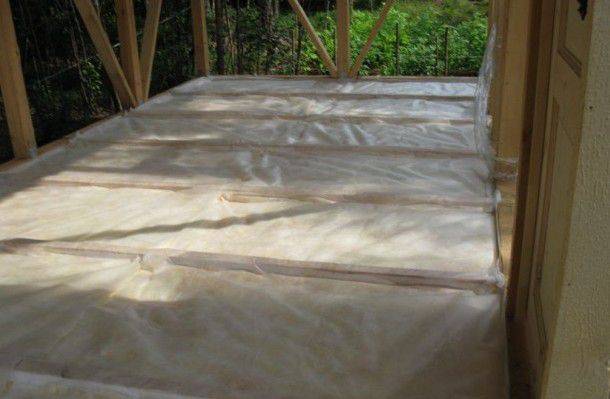

Пол заполняется утеплителем

Каркас

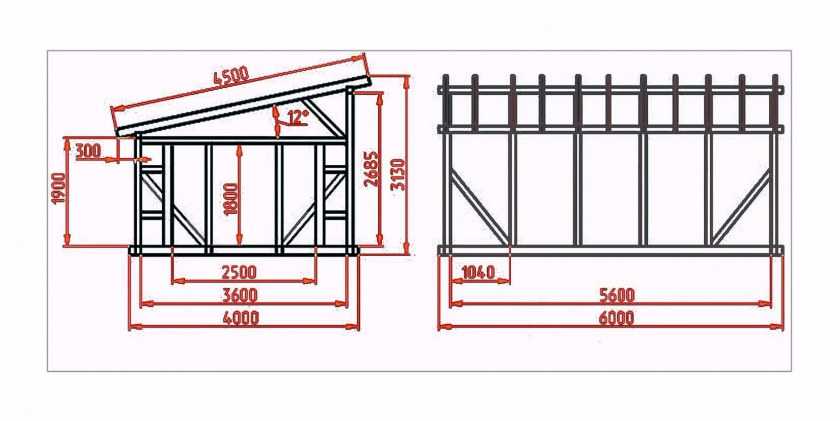

Из бруса 100 х 150 мм делается нижняя обвязка (венец). Затем по углам ставятся 4 бруса 100 х 100 мм. Закрепить временно можно укосинами. Передние стойки высотой 2,3 м, задние – 2,1 м. Между ними укладывается брус 100 х 100 мм – второй венец. Далее крепятся вертикальные стойки. Из доски 50 х 100 мм получается 3 шт. по 2 метра. Всего понадобится 9 стоек для создания задней стены. Все расчеты сделаны опираясь на ширину листа ОСБ (OSB). Верхняя обвязка из доски 50 х 100 мм.

Передняя стена делается аналогично задней, но выше на 20 см. и с проемами для окна и двери. Боковые стены достраиваются по тому же принципу с учетом наклона. Для прочности конструкции закрепляем угловые стойки – бруски скобами. Вбить в стойку и в первый венец нижней обвязки. На данном этапе можно приступить к монтажу OSB. Положение листа вертикальное. Первый крепится саморезами в угловую стойку в самый край. На стойках в 50 мм крепятся два листа, поэтому для каждого OSB будет всего по 2,5 см.

Отопление в бытовке

Для обогрева помещения можно использовать два варианта:

• Сделать отопление дровяной печкой с чугунным корпусом;
• Построить систему обогрева бытовки из нескольких электроконвекторов.

Электрический вариант проще, потребуется лишь проложить силовую медную проводку от точки ввода распредщита и автомата защиты. При этом для каждого нагревателя нужно будет сделать свою ветку проводки и заземления, построить подвес. На отопление помещения площадью в 15-20 м2 потребуется сделать две точки по 1 кВт.

Для дровяной печи нужно будет построить нишу или отвести под нее угол помещения. Стены и пол облицовывают толстым металлом на вермикулитовой термоизоляции. Понятно, что если на основе бытовки планируют построить баню, то место под печку лучше выбирать в самом теплом углу помещения без окон.

Делаем пол

Сначала сооружаем черновой пол из досок, обработанных антисептиком. Раскладываем их максимально плотно друг к другу и прикрепляем к каркасу саморезами.

Черновой пол в бытовке

Настил пленки

Минвата

Сверху – еще один слой пленки

Доски чистового пола

Поверх досок расстилаем гидроизоляционную пленку. Крепим ее к лагам с помощью строительного степлера со скобами.

Прибиваем к основанию дополнительные лаги для укладки теплоизоляции и крепления второго слоя досок. Лаги крепим с шагом, равном ширине выбранного теплоизоляционного материала. Для утепления пола хорошо подойдет минеральная вата – сравнительно недорогой и проверенный временем теплоизоляционный материал.

Укладываем утеплитель в пространство между лагами. Сверху фиксируем слой пароизоляционного материала. В этом нам снова поможет степлер со скобами.

Укладываем доски чистового пола. Крепим их к лагам с помощью саморезов. В завершение покрываем пол лаком или красим.

Бытовка из строительного вагончика

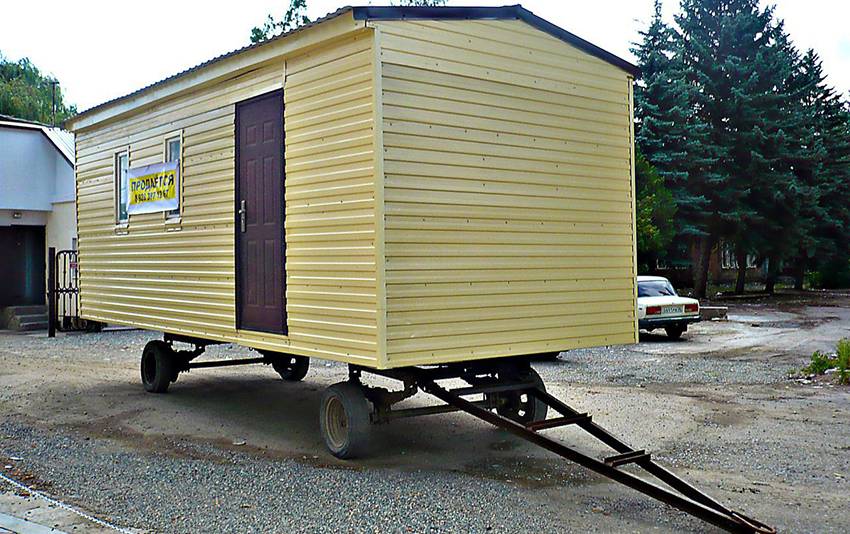

Бытовки на колесахБытовки на колесах

Не хочется возиться со сборкой каркаса и прочими сопутствующими мероприятиями? Можете купить готовый вагончик и оборудовать его под бытовку. Такие вагончики даже не нуждаются в собственном фундаменте – нужно лишь тщательно выровнять площадку и установить контейнер (вагончик).

Если вы оборудуете под бытовку бывший в употреблении вагончик, внимательно изучите его состояние. Зачистите следы ржавчины, замените сильно поврежденные элементы обшивки аналогичными, наварите на сквозные отверстия заплатки, покройте металл специальной грунтовкой и покрасьте.

Установленная конструкция обязательно утепляется. Остальное обустройство остается на усмотрение владельца. Эти моменты будут отдельно рассмотрены далее.

Также вы можете купить вагончик на колесах. Вариант мобильный и очень удобный в эксплуатации. После выполнения всех мероприятий по обустройству такого вагончика, он устанавливается на раму от прицепа.

Как обустроить крышу, окна и двери

Если основание бытовки уже подготовлено, то нужно переходить к процессу монтажа балок перекрытия – лаги и стропила, которые изготавливаются из доски сечением 50*150 мм. После окончания этого этапа строительных работ нужно подшить потолок (изнутри бытовки) плитами ОСБ или листами фанеры.

Затем на подшивку крепится слой пароизоляционной пленки, сверху на нее – маты утеплителя (чаще всего используют минеральную вату), сверху монтируют обрешетку и только после этого можно укладывать кровельный материал.

Если говорить об окнах, то можно для них использовать деревянные рамы – этого будет вполне достаточно.

Обратите внимание: если планируется проживание рабочих в бытовке в холодное время года, то нужно вставить в строение металлопластиковые окна минимум с двойным стеклопакетом. Дверь может быть поставлена любая – металлическая/деревянная/пластиковая, но для проживания в бытовке зимой следует позаботиться об организации тамбура

Дверь может быть поставлена любая – металлическая/деревянная/пластиковая, но для проживания в бытовке зимой следует позаботиться об организации тамбура.

Строительство бытовки – дело несложное, к тому же в ходе работы можно неплохо сэкономить. Многие специалисты рекомендуют вообще использовать для возведения рассматриваемого строения остатки/излишки строительных материалов – такая бытовка будет минимальной по себестоимости, вариант подходит для тех, кто использует строение не по одному разу на различных строительных площадках.

(90 голос., средний: 5,00 из 5)

Чертежи бытовок 6х3

Наиболее универсальными по площади, весу, наличию строительных материалов подходящего размера являются бытовки размером 6х3 м. Для каждого конкретного случая легко спроектировать свой оригинальный чертеж бытовки, взяв за основу типовую схему каркаса, и добавив необходимые проемы и перегородки. Внутренние перегородки устанавливаются, если строение будет служить как временное жилье, и необходимо отделить от жилой части складскую, туалетную, кухонную и так далее.

Стандартный чертеж строительной бытовки 6х3 предусматривает наличие 3 комнат — основной, размера 3х4,5, оборудованной отоплением и прочими удобствами, коридора, размером 1,5х1,5 м, выполняющего функции температурного шлюза, кладовки/туалета, размером 1,5х1,5 м. Крыша для всех моделей берется из профнастила.

Правила выбора места под постройку

Строительство, как правило, начинают вблизи дома со стороны забора – это позволяет эргономичное размещение на территории участка и удобный доступ.

Кроме доступа место под возведение должно соответствовать следующим критериям:

• Грунт должен позволять производство ленточного или плитного фундамента. Это означает, что место не должно быть во впадине, где собирается вода или на возвышении, где не будет возможности сделать полноценную выемку под фундамент.
• Рекомендуется, чтобы одна или две стороны бытовки «опирались» на капитальную стену дома или на опоры внешнего забора.

Рассмотрим подбор инструментов для возведения из дерева или газобетонных блоков, а также разберемся с расчетом материалов.

Выполняем внешнюю обшивку

Обтягиваем каркас пленойКрепление внешней обшивки

Бытовку-вагончик можно оставить и без обшивки, а вот конструкция из древесины или металла потребует обязательной внешней отделки. Не оставим же мы просто «голый» каркас?

Обтягиваем каркас гидроизоляционной пленкой. Тщательно проклеиваем стыки гидроизоляционных полос скотчем. Для наружной обшивки стен подходит множество различных материалов:

• деревянные доски;
• композитные панели;
• сайдинг и т.д.

Выбирайте на свое усмотрение. Также очень красиво выглядят бытовки, обшитые блок-хаусом.

Внешняя обшивка бытовки сайдингомВнешняя отделка металлической бытовкиУтепление металлической бытовкиОбшивка металлической бытовки профлистом

Технология и материалы

Бытовка представляет собой достаточно простую конструкцию. Как правило, это каркас из бруса или профильного металла, обшитый доской, влагостойкой фанерой, плитами OSB, профнастилом и т.д.

Для внутренней обшивки применяют МДФ, ДВП или фанеру толщиной от 6 мм. Для утепления используют пенопласт, пенополистирол, минеральная вата. Теплоизоляция не только сохраняет в помещении тепло зимой, но и предупреждает сильный перегрев летом.

В деревянных постройках предпочтительнее применять минеральную вату, свойства которой, в частности паропроницаемость, во многом схожи с древесиной. Это позволяет материалам одинаково испарять влагу, не создавая очагов гниения.

У полимерной теплоизоляции паропроницаемость почти нулевая, поэтому влага накапливается в древесине и вызывает ее преждевременное разрушение.

Щитовая бытовка

Фундамент для бытовки чаще всего не капитальный — выставленные по горизонтали блоки, железобетонные или деревянные балки, бревна или другие опоры.

Помимо дверей в бытовке предусматривают окна как источник дневного света. Коммуникации могут совсем отсутствовать, но как правило, проводится электричество, чтобы можно было подключать инструменты и оборудование в стационарную розетку.

Полы могут быть как черновыми без утепления (если бытовка для хранения), так и утепленными. Между лагами укладывается теплоизоляция, щели тщательно уплотняются. Материал верхнего покрытия — доска, фанера, ОСП.

Крыша изготавливается в виде стропильной системы или сплошного щита по балкам перекрытия с последующей укладкой кровельного материала — профнастила, металлочерепицы и т.д.

Последовательность монтажа бытовки:

1. Устройство основания.
2. Сборка каркаса.
3. Укладка кровельных материалов.
4. Установка окон и дверей.
5. Утепление и обшивка.
6. Прокладка коммуникаций.
7. Отделка.

В качестве декоративной отделки можно сразу использовать лакокрасочное покрытие, влагостойкие обои, линолеум для финишного покрытия пола.
