Установка подземного кессона
Самым распространенным способом, как обустроить скважину на даче своими руками, является использование над скважиной защитного колодца. На техническом языке его называют кессоном. Преимущество такого колодца заключается в отсутствии загромождения территории: на поверхности земли остается только небольшой люк. Для теплоизоляции подземного сооружения затрачивают на порядок меньше средств, чем в случае с наземным павильоном. Технология установки кессона подразумевает его заглубление ниже уровня промерзания почвы. Как результат, в зимнее время объект будет частично обогреваться теплом из грунта.
Готовые кессоны заводского производства в широком ассортименте представлены в продаже. Для удешевления задачи, как обустроить скважину для воды, колодец сооружают своими силами (прочитайте: “Как сделать колодец для скважины своими руками – инструкция”). Заводские модели не требуют дополнительной подготовки перед монтажом. Все, что нужно – выкопать яму нужной глубины и опустить туда конструкцию. Резервуар уже оснащен специальными технологическими отверстиями. Используя герметичные манжеты, внутрь них укладывается водопровод и питающая проводка.
Материалом изготовления готовых колодцев выступает сталь или полимеры. Изделия из металла демонстрируют большую прочность, стойкость к морозному пучению и ударным воздействиям. Их разрешается устанавливать на участках с нестойкими почвами, которые иногда смещаются. Пластиковым емкостям не страшна кессоны коррозия, воздействие влаги и конденсата. Единственным недостатком готовых кессонов для благоустройства скважины является их стоимость. Это компенсирует быстрая установка и отсутствие необходимости в дополнительной гидроизоляции.
Чтобы сэкономить финансы, некоторые владельцы скважин решаются соорудить кессон самостоятельно. Если все сделать правильно, такая конструкция будет даже прочнее своего заводского аналога. Однако необходимо заранее готовиться к значительным временным и трудовым затратам. Самым простым способом обустройства скважины дома является погружение в почву двух колодезных колец из бетона. Сооружение оформляется сверху крышкой: удобнее, если в ней будет люк с горловиной. На дно укладывают слой бетона.
Процедура гидроизоляции железобетонного кессона обычно вызывает проблемы. Для наружной укладки применяют битумные рулоны или качественную мастику. Чтобы реализовать такой подход, котлован должен быть значительно шире размеров кессона. При внутренней изоляции производится качественная заделка швов и обработка стен, дно и крышки. Для этих целей используют полимерно-цементный материал.
Обустроить скважину своими руками можно не только при помощи заводских колец. Иногда используются монолитные или кирпичные конструкции из качественно обожжённого красного кирпича. Еще один бюджетный вариант, как правильно обустроить скважину – применить мелкоразмерные блоки из бетона. Для этого сгодится также старая металлическая бочка.
Гидробурение
Осуществляется мощной струей воды из специального бурового инструмента. Преимущество технологии в том, что возможно гидробурение скважин в каменистой почве.
Нагрузка струи обеспечивается весом штанги и бурильной оснастки. В установку заливают специальный раствор, который потом направляется в подготовленный приямок.
Последовательность гидробурения своими руками:
- В первую очередь устанавливается малогабаритная конструкция или МБУ для гидробурения.
- Начинать работы лучше всего с утра.
- Если бурение происходит в песчаной почве, то необходим большой запас жидкости.
- Перед работой глина смешивается в раствор в подготовленном приямке. Замес выполняется посредством строительного миксера. Консистенция должна напоминать кефир.
- Далее по шлангам подается раствор к работающему буру.
- Постепенно жидкость шлифует стенки и углубляется в почву. Раствор используется по кругу.
Эта технология содействует дополнительному усилению стенок образующегося источника.
Внутреннее размещение
Такой способ благоустройства скважины на воду встречается редко. Для этого в доме должен быть капитальный подвал. Также для этих целей подойдет утеплённый сарай, оранжерея или теплица. Внутреннее размещение оборудования для водоснабжения массово практиковалось в старину: чаще всего таким образом оснащались каменные здания.
Преимущества решения:
- Надежная защита оборудования от любых атмосферных, механических и вандальных воздействий. Для этого не нужно тратить дополнительные финансы.
- Простота установки и обслуживания. Все, что нужно сделать – спуститься в подвал.
- Отсутствие шума при работе. Несмотря на опасения, современные модули не издают громких звуков по ходу функционирования. Что касается негромких щелчков от срабатывающего реле, то хорошие двери в техническое помещение в состоянии решить эту проблему.
Зачем нужно обустраивать скважину?
После того, как скважина пробурена и до того, как от неё будет запитан водопровод в доме, производят обустройство источника, подбор и установку водоснабжающего оборудования.
Какие задачи решает обустройство водозаборной скважины:
- Обеспечение чистоты источника. Нельзя допустить попадания в скважину загрязнений с поверхности: пыли, дождевых либо талых вод.
- Защита источника водоснабжения, оборудования и трубопровода от замерзания.
- Формирование условий для подключения и обслуживания оборудования.
Водоснабжающее оборудование (кроме погружного насоса) может быть установлено как в доме, так и рядом со скважиной. В последнем случае необходимо иметь у устья скважины техническое помещение достаточной площади, где эта техника будет установлена.
Но даже при установке ее в доме иметь небольшое помещение на выходе трубопровода из скважины весьма удобно, это значительно облегчает монтаж насоса и его обслуживание. Ввод в скважину водопроводной трубы, а также подача электропитания для погружного насоса также производится на стадии обустройства.
Обустройство скважины имеет целью защиту источника водоснабжения от атмосферных воздействий, обеспечение ввода коммуникаций, удобной установки и обслуживания оборудования
Способы для самостоятельного бурения
Чтобы пробурить скважину на воду на даче, приусадебном участке, сельском подворье, необходимо учитывать, что есть три диапазона глубин, на которых залегают водоносные пласты:
- Абиссинский колодец. До воды придется бурить от полутора до 10 метров.
- На песок. Чтобы сделать скважину такого типа, нужно проколоть грунт до отметки в диапазоне от 12 до 50 м.
- Артезианский источник. 100-350 метров. Самая глубокая скважина, но с самой чистой водой, пригодной для питья.
При этом каждый раз используется отдельный вид буровых установок. Определяющим фактором является выбранный способ производства буровых работ.
Ударно-канатный
При таком бурении скважин на воду технология процесса предполагает поднятие трубы с тремя резцами на высоту. После этого, будучи утяжеленной грузом, она опускается, и под собственным весом дробит породу. Еще одним устройством, необходимым для извлечения раздробленного грунта, является желонка. Все перечисленное можно купить или изготовить собственными руками.
Но перед тем как пробурить скважину своими руками придется воспользоваться садовым или рыбацким буром, чтобы сделать первичное углубление. Также потребуется тренога из металлопрофиля, трос и система блоков. Поднимать ударник можно ручной или автоматизированной лебедкой. Применение электродвигателя ускорит процесс.

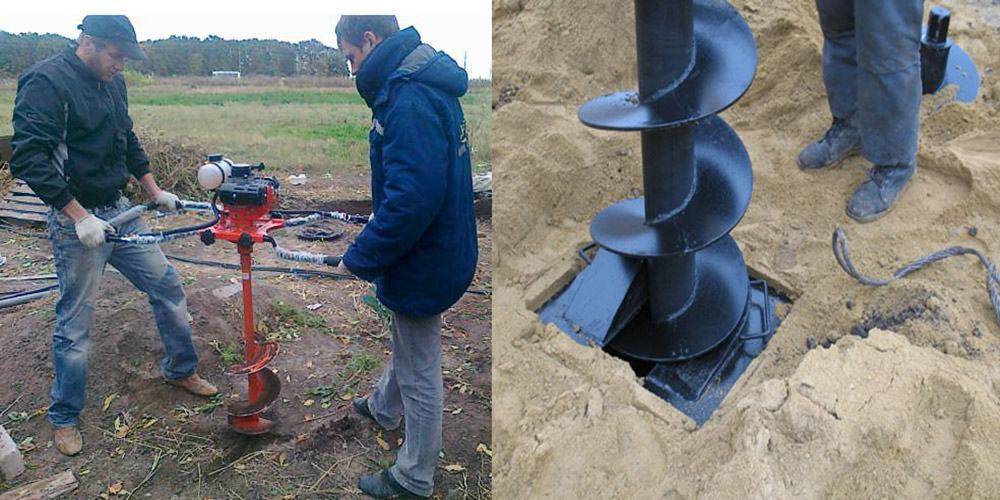

Шнековый
Такая технология бурения скважин под воду предполагает использование бура, который представляет собой стержень с винтовой лопастью. В качестве первого элемента используют трубу диаметром 10 см. На нее наваривают лопасть, наружные грани которой формируют диаметр 20 см. Чтобы изготовить один виток используют круг из листового металла.
От цента по радиусу делается разрез, а по оси вырезается отверстие, равное диаметру трубы. Конструкция «разводится» так, чтобы образовался винт, который нужно приварить. Чтобы пробурить скважину на даче своими руками с помощью шнека, необходимо устройство, которое будет служить приводом.
Это может быть металлическая рукоять. Главное, чтобы ее можно было отсоединить. По мере заглубления бура в грунт его наращивают, добавляя очередную секцию. Крепление сварочное, надежное, чтобы в процессе работ элементы не рассоединились. После окончания процедуры вся конструкция вынимается, а в шахту опускаются обсадные трубы.
Роторный
Такое бурение скважины на даче – не самый дешевый вариант, но самый эффективный. Суть метода в совмещении двух технологий (ударной и шнековой). Главным элементом, принимающим нагрузку, является коронка, которая закрепляется на трубе. По мере ее погружения в грунт добавляются секции.
Перед тем, как сделать скважину, необходимо позаботиться о подаче воды внутрь бура. Это позволит размягчить грунт, что позволит продлить срок службы коронки. Данный способ ускорит процесс бурения. Также понадобится специальная установка, которая будет вращать, поднимать и опускать бур с коронкой.
Прокол
Это отдельная технология, которая позволяет пронизывать грунт горизонтально. Это необходимо для прокладки трубопровода, кабелей и прочих коммуникативных систем под дорогами, строениями, в местах, где рыть траншею нельзя. По свое сути это шнековый способ, но применяется он для бурения по горизонтали.
Роется котлован, устанавливается установка, начинается процесс бурения с периодической выборкой породы из котлована. Если воду на даче можно получить из скважины, отделенной препятствием, делается прокол, закладывается горизонтальная обсадная труба, протягивается трубопровод. Все можно сделать собственными руками.
Роторное бурение
Еще один вращательный метод бурения предполагает использование ротора. Данный метод активно эксплуатируется профессионалами при создании фильтрационных скважин. Для работы в данном случае требуется буровая установка, оснащенная ротором, за счет которого метод и получил свое название.
Основным рабочим инструментом, как и в предыдущем случае, является бур, вот только его вращение осуществляется не вручную, а за счет момента, который передается на штангу ротором. В результате движения шнека в толще грунта последний разрыхляется и заполняет ствол шахты. Для устранения грунта из шахты используется промывка или продувка (подходящий метод выбирается в зависимости от конкретных условий бурения).
Если мы бурим скважину под воду своими руками, то роторный метод будет не самым выгодным вариантом – используемое оборудование невозможно создать самостоятельно. Впрочем, чтобы не платить полную цену за буровую установку, ее можно арендовать. Для работы устройств может использоваться как электроэнергия, так и жидкое топливо, поэтому всегда можно выбрать самый подходящий вариант.
Помимо установки, потребуется еще и оборудование для промывки или продувки скважины. Стоит понимать, что для использования подобных устройств требуются соответствующие навыки. При работе бур вращается почти непрерывно, и все возникающие затруднения необходимо устранять в кратчайшие сроки – а у начинающих мастеров может попросту не хватить опыта, поэтому гораздо проще будет воспользоваться ручными методами бурения.
Впрочем, если удастся компенсировать недостатки, то в итоге останутся достоинства в виде, во-первых, высокой скорости работы, а во-вторых, возможности бурения всех видов грунтов. Чтобы достоинства роторного бурения проявились в полной мере, нужно соблюдать правила эксплуатации оборудования и технологию бурения шахт.
Алгоритм бурильных работ
Какую бы скважину вы не выбрали, бурение будет происходить в следующей последовательности.
- Необходимо выкопать квадратный шурф примерно по полтора метра. Эти стены нужно обложить любым материалом, который будет сдерживать землю от осыпания. Обычно используют доски, реже — фанеру. Если выбрать более простой вариант, то бить скважину своими руками можно с помощью ручного бура малого диаметра (15-20 см).
- Бурение скважины на большую глубину осуществляется с помощью буровой вышки. Ее можно сделать из металлических труб, а также из подручного материала древесного происхождения: бревен, досок и т.п. Собственно вышка — это тренога с лебедкой, куда подвешивается бурильная установка со штангами в 1,5 м каждая. Штанги крепятся резьбой и фиксируются хомутом. Сделанный таким образом механизм позволяет осуществлять спуск — подъем сооружения.
- Теперь все готово для начала процесса бурения. Как правило, оно осуществляется двумя людьми. Один человек наносит удар долотом по штанге, другой одновременно ее поворачивает. Оборудованный лебедкой механизм помогает осуществлять спуск и подъем. Через каждые 35-50 см бур необходимо вытаскивать и чистить. Для того чтобы войти в ритм, штангу надо снабдить хорошо заметными делениями.
- Как только из скважины начнет поступать очень мокрый грунт, сам процесс можно считать завершенным, поскольку это является признаком того, что бур дошел до зеркала грунтовых вод. Еще одним признаком завершения работ является легкость, с которой инструмент проходит сквозь горную породу.
- Остается завершить буровые работы проходом сквозь водоносный горизонт и углублением до водоупорного слоя.
Кок только появится вода, сам процесс бурения пора заканчивать. Бур нужно вытащить, а вместо него поместить обсадную трубу. На этом бурение считается завершенным. Теперь пора подумать над тем, как обустроить скважину.
Виды скважин и их особенности. Как выбрать подходящий вариант
Водозаборная скважина способна длительное время обеспечить подачу воды как на один, так и сразу на несколько участков. Конструкция представляет собой выработку в земельном грунте, как правило, цилиндрической формы и обеспечивает доступ к подземным водам, расположенным на различных уровнях глубины.
Какую систему выбрать в каждом конкретном случае, рассмотрим ниже.

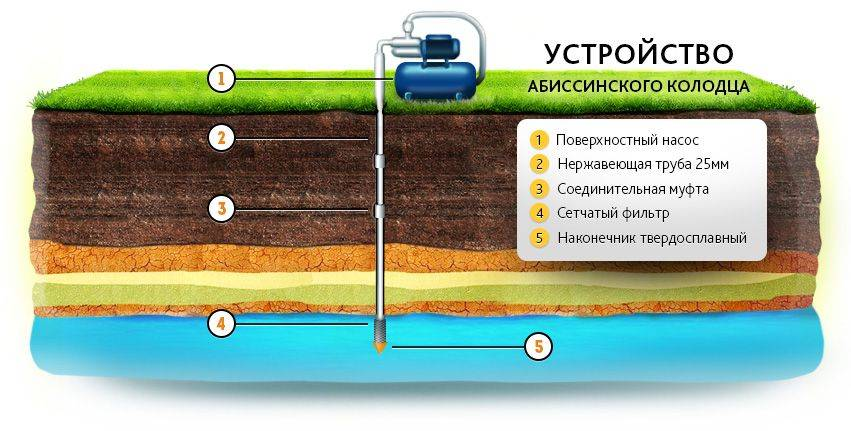

Колодец абиссинского типа (скважина-игла)
Абиссинская скважина на воду своими руками — самый бюджетный вариант решения проблемы. Конструкция состоит из трубы диаметром 1 дюйм. К ее нижней части монтируют фильтр с острым концом. Именно поэтому колодец получил свое второе название — скважина-игла.
Читайте еще: Скважина на воду в загородном доме: плюсы и минусы использования
Острие быстро входит в грунт в процессе бурения и позволяет вырыть котлован необходимой глубины.
Вода сначала проходит через фильтр, после чего стационарный поверхностный насос доставляет ее в кран.
Обратите внимание! Специалисты рекомендуют не забивать трубу, а именно бурить. В противном случае есть риск повредить фильтр и муфты
Средняя глубина, на которую рассчитан колодец — 5 6 метров. Этот вариант подойдет там, где первый слой воды расположен не глубже этого расстояния.
Плюсы скважины:
- чтобы ее пробурить, не требуется специальное оборудование — это экономит инвестиции;
- весь процесс занимает 6-8 часов;
- чтобы ее пробурить, не нужно освобождать много пространства в зоне проведения работ — иглу бурят в стесненных условиях;
- минимальный расход труб — колодец имеет острый наконечник, который не опускают в водоупорные слои. Например ил, глину.
Минусы:
- абиссинские колодцы не применяют на каменистой почве. Это конструкции с небольшой мощностью — они не справятся с твердым грунтом;
- если в доме более 6 точек водоразбора, система не справится ввиду низкого дебита. Максимальный выход воды — 3 кубометра в час;
- при низких температурах насос функционировать не будет;
- предельный срок эксплуатации системы — 5-6 лет.
Особенности скважин на песок
Скважина на песок своими руками — идеальное решения для дачи. Водозаборная установка стоит не дорого, при этом объемы подачи на порядок выше, чем в предыдущем варианте. Скважина на песок позволяет получить более качественную воду.
Чтобы вырыть колодец, используют буровую установку. Чтобы сэкономить, возьмите оборудование в аренду — все работы вы выполните самостоятельно.
Устройство представляет собой трубу, низ которой закрыт перфорацией и фильтром. Это предохраняет конструкцию от засоров. Нередко применяют в качестве колонны пластиковые трубы. Это предохранит системы от коррозии. Усиливают прочность пластика еще одной трубой из металла — ее надевают сверху.
Скважина на песок подходит для глубинных залеганий вод — до 100 метров. Такую воду можно пить без дополнительной очистки.
Из песчаной шахты подача происходит погружным насосом. При правильном обслуживании скважины срок ее службы не менее 10 — 12 лет.
Читайте еще: Колодец или скважина — что лучше?
Недостатки:
в грунте должен быть водоносный песчаный горизонт. Чтобы это выяснить, берут замер почвы и только потом бурят колодец.
Глубинная артезианская скважина
Если вам нужна надежная система подачи воды, пробурите глубинную артезианскую скважину своими руками. Это водозаборное устройство на известняке. Обширный слой пролегает ниже межпластовых вод, расположенных в рыхлых породах.
Глубина такого колодца достигает 200 метров. Сюда практически не проникают примеси, ухудшающие качество воды. Тем не менее она нуждается в фильтрации — концентрация минеральных солей и железа будет в несколько раз выше нормы.
Стенки колодца не требуют дополнительного ухода — загрязнения не проникают внутрь конструкции. Воду подают в дом глубинные насосы.
Главные недостатки артезианской скважины:
- наличие пространства — в пределах 30 метров от сооружения нельзя строить здания и прокладывать электропроводку;
- чтобы вырыть колодец, потребуются большие финансовые вложения.
Преимущества:
- длительные сроки эксплуатации;
- возможность использовать круглогодично;
- идеально подойдет там, где большое количество источников подачи воды.
Скважина в подвале дома
Многие домовладельцы считают размещение скважины в подвале дома идеальным вариантом.
Если планируется устройство водозабора внутри частного дома, то пробурить скважину лучше после возведения фундамента
Несмотря на то, что глубина скважины позволяет исключить вероятность подмыва фундамента, вблизи него выработку не стоит располагать. Необходимо предусмотреть вероятность аварий
Устройство буронабивного свайного фундамента разумно совместить с организацией источника водоснабжения
Бурение скважины иглы можно провести в любое время в уже обустроенном помещении. Эта технология не требует обширного свободного пространства
Действительно, если водоносный слой проходит как раз в районе, где расположен или будет построен дом, то этот вариант будет иметь множество достоинств:
- значительное упрощение и удешевление процесса по устройству водопровода из скважины;
- кратчайшая трасса водопровода;
- отсутствие необходимости в утеплении и в сооружении кессона.
При желании в пределах дома, бурить скважину необходимо на строительной площадке ещё до возведения фундамента. Оптимально – отразить в проекте дома наличие водоносной скважины в подвале.
Скважину нельзя располагать под жилыми комнатами, кухней и санузлами, наилучшим местом будет подвальное помещение под закрытой верандой, кладовой, котельной
Недостатки расположения водоносной скважины в подвале:
- требуется достаточное количество места;
- трудности с монтажом насосного оборудования из-за труднодоступности скважины;
- проблемы в процессе промывки с отводом нечистот;
- возможность размыва грунта вокруг водоисточника и угроза просадки фундамента дома.
Между окончанием бурения и началом возведения фундамента должно пройти не менее 1 месяца. Этот срок необходим для выявления и устранения всех проблем, связанных с эксплуатацией скважины.
Учтите, что вокруг скважины должно остаться достаточно места для её обслуживания или ремонта. Минимальный размер площадки для техобслуживания 3х4 метра.
Причины, требующие углубления скважины
Часто причиной ухудшения ситуации являются природные факторы — например, промерзание грунтов на глубину, превышающую расчетное значение, сдвиг подземных пластов, засуха. Чтобы убедиться в причине, стоит расспросить соседей. Но если у них все в порядке, причина заключается в самой скважине. Например, ее дебит может быть исчерпан, и следует искать способы углубления.
Скважина на песок служит недолго. Глубина залегания водоносного горизонта составляет до 45 м. Скважина на известняк отличается большей глубиной. Она достигает тех пластов, где объем воды больше, что увеличивает срок эксплуатации системы. Так, если песчаная скважина служит всего 10 лет, то у конструкции на известняк показатель составляет 50 лет в среднем.
Существуют и другие причины, по которым требуется углубление:
- Наличие плывунов в песчаных слоях. Они могут быть истинными или ложными, но отличие между ними состоит только в объеме песка. Из-за них пополнить запасы воды становится практически невозможно.
- Нарушение технологии устройства скважины. Не все дефекты проявляются сразу, некоторые из них имеют отсроченные последствия, например, искривление ствола скважины или разгерметизацию швов. Не всегда можно исправить эти недочеты, иногда приходится бурить новую скважину.
- Заиливание системы.
- Попадание посторонних предметов, например камней.
Также донные фильтры могут засоряться естественным образом при повышении плотности водоносного слоя. Тогда требуется их замена.
Надземное сооружение по типу павильона
Это самый простой вариант, как облагородить скважину. Для этих целей используется компактная конструкция, которую размещают над гидротехническим сооружением. Допускается некоторое заглубление такого павильона. В таком случае он будет напоминать автономный погреб, обсыпанный со всех сторон землей.
Для этого перед монтажом конструкции выкапывается небольшая траншея. Подобным образом чаще всего оснащаются промышленные скважины. В приватном секторе павильоны применяются редко, т.к. его присутствие скрадывает полезную площадь и нарушает эстетичность участка. Чтобы утеплить такое сооружение, приходится приложить немало усилий.
Монтаж бура с помощью треноги
Тренога — это ударный механизм для бурения водных скважин. Механизм треноги используется для облегчения работы с помощью стакана. Такой аппарат можно сделать из дерева (сучков не должно быть) или же из трубы (металлопрофиль тоже подойдёт). Длина каждой из трёх частей должна составлять 3−4 метра. После этого на каркас крепится металлический трос, а на нём закрепляется соответственно буровой стакан.
Буровая установка такого типа является довольно компактной и имеет хорошую прочность. Понять принцип работы подобной конструкции несложно. Стакан, ударяясь в грунт, выбирает его на своём пути в себя. Таким образом, за один удар проделывается скважина от 20 сантиметров до 1 метра, это зависит от типа грунта. Процесс бурения будет проходить проще, если место предварительно обработать водой и делать так время от времени. Также периодично необходимо очищать буровой стакан от набитого грунта.
Использование обсадной трубы
В процессе бурения можно сразу опускать трубу вместе с буром, но тогда его диаметр должен быть меньше самой трубы, так как он в ней должен свободно передвигаться. При выполнении работы необходимо постоянно следить за влажностью грунта. Если пропустить водоносный слой, тогда его можно случайно закрыть трубой.
Первые признаки такого слоя:
- бурение резко облегчается и бур быстро опускается на определённое расстояние;
- после промывки наблюдается наличие водянистого грунта;
- после окончания слоя глины начинает появляется песок;
- возникает первый напор;
- наблюдается прокол;
- вибрация бура при работе.
Когда обнаружена водянистая жила, тогда необходимо сделать пробный забор всей воды для того, чтобы понять, насколько много её будет давать такой источник. Сделать это можно с помощью обычного насоса. Когда достаётся два или три ведра грязной воды, и очищенная ещё не появляется, тогда необходимо продолжить бурение до обнаружения следующего водянистого слоя почвы.
Обсадка скважины
Для целей обсадки можно брать трубы металлические или пластиковые. Продолжительность работы может длиться до 50 лет
Важно не использовать цинковые трубы, так как есть риск заражения воды окисями цинка
Обсадка нужна для того, чтобы:
- предотвращать осыпание стенок скважины;
- исключить попадание сточных вод, дождевой или талой воды;
- скважина не будет засоряться.
Если труба проходит со скрипом, необходимо ударить её кувалдой.
Промывка после бурения
После того как труба вмонтирована, работа на этом не заканчивается. Следующим этапом является промывание скважины. Делается это тоже несложно. В новообразовавшуюся скважину необходимо опустить трубу, через которую вливается вода. Песок, грязь и глина вымоются под давлением. После этого обязательно нужно сделать анализ на обнаружение в составе воды вредных веществ. Качество воды и требования ко всем её характеристикам указаны в законодательных нормах соответствующего государства. Если качество хорошее, то можно смело продолжать работы по установке.
Обеспечение донным фильтром
Необходимость обеспечения трубы донным фильтром является очень важной. Фильтр позволяет избежать образования мула на дне
Сделать его самостоятельно не составит никакого труда. На трубе требуется сделать пропилы (насечки) с помощью болгарки. Для проделывания таких насечек нужно использовать тонкий болгарочный диск, желательно 0.8 миллиметров. Но, с другой стороны, большое количество насечек может сделать трубу слабее, поэтому их должно быть немного.
Также вместо пропилов можно сделать отверстия в трубе. Дальше фильтр нужно обмотать проволокой или мелкой сеткой. После этого засыпать его щебнем, который предотвратит образование мула.
Более простой вариант — это покупка фильтра в магазине. Без него такая скважина долго служить не будет. Допускается его отсутствие, когда отверстие длиной более 40 метров.
Если работы выполняются своими руками, то тут принцип успеха состоит в отсутствии спешки. Нужно придерживаться технологии бурения и использования только качественных материалов, это будет залогом успешного и долгого функционирования скважины.
Бурение скважины-иглы
Для вращательного способа понадобится бур с металлическими лопастями внизу, расположенными спирально. В месте бурения делают углубление лопатой.
Для размягчения грунта его поливают водой, но учтите, что при этом бур вытягивают чаще, через каждые полметра, и очищать от налипшей земли. Проходка плотной глины, впрочем, потребует применения ударно-вращательного способа.
Бурение скважины-иглы
Также понадобится металлическая труба с диаметром, позволяющим поместить в нее бур с лопастями. Получаем трубу и бур внутри нее. При прокручивании бура внутри трубы, земля собирается в трубе и может быть легко извлечена.
Инструмент, используемый для бурения, называется шнеком. По мере углубления в грунт, управлять им становится труднее, потому может понадобиться помощь. Скважину или колодец обкладывают заводскими бетонными кольцами над землей, укрепляя осадку.
