Устройство бетонной подготовки под фундамент дома

Подбетонка для различных типов фундамента

В частном домостроительстве популярные монолитные и сборные ленточные основания. Подготовка из бетона – необходимое условие строительства каждого из фундаментов.

Подбетонка для основания-ленты

Работы выполняют последовательно, придерживаясь требований строительных нормативов:

1. Делают разметку местности под ленточный монолит, выравнивают почву.
2. Проводят засыпку щебнем на высоту 10 см, трамбуют. Уложенный материал заливают жидким битумом.
3. Монтируют опалубку и проводят армирование. Сетку из прутьев диаметром 8 мм располагают согласно проекту.
4. Заливают бетонную смесь по высоте опалубки и утрамбовывают виброплитой.

После того, как состав застынет, демонтируют опалубный каркас и проводят гидроизоляцию боковых поверхностей при помощи мастики.

Подготовка для сборного ленточного основания

Заливка подбетонки происходит с перерывами, а для изготовления фундамента закупают специальные блоки. Рабочий процесс можно выполнить пошагово:

1. Устроить основание из песка, проливая и трамбуя каждый пласт. Слой материала делается не более 10 см.
2. Поверх песчаной насыпи монтируют опалубку.
3. По уровню секций заливают бетонное тесто.

Песчаная подушка актуальна только для хозпостроек.
Бетонная подготовка строительной площадки под необходимый фундамент, выполненная согласно нормативным документам, обеспечивает экономию материалов. Качество черновых и разметочных мероприятий при этом сохраняется. Подбетонку не делают при формировании наливной стяжки пола на ровной плите. В остальных случаях подготовка нужна для увеличения эксплуатационного ресурса постройки.

vote

Article Rating

Разновидности фундаментных подушек

Начнем с того, что идеальный вариант подушки – залитый бетонный слой. Песок, щебень и другие материалы, обозначенные выше, это всего лишь возможность снизить затраты на возведение дома. Но среди них всех лучший – утрамбованный песок. И тому есть несколько причин:

• Хорошо утрамбованная песчаная подушка имеет те же прочностные характеристики, что и плотный грунт.
• Она выравнивает проще остальных материалов неровное дно фундаментного котлована или траншеи.
• Песок – отличный дренажный материал, способствующий отведению талых и дождевых вод от фундаментного сооружения.
• Само формирование подушки не требует применения специальной техники.

Но надо отметить, что песчаный слой имеет и свои минусы. Первый – материал быстро размывается грунтовыми водами. Второе – у него слабая прочность в поперечном направлении, особенно если нагрузка точечная.

Для подсыпки лучше использовать песок крупнозернистый или средней фракции. Обязательное условие – минимальное количество глинистых включений. Толщина слоя – 10-70 см. Утрамбовывать за один проход можно слой толщиною до 5 см, поэтому процесс формирования песчаной подушки долгий и трудоемкий.

Трамбовка песчаной подушки виброплитой Источник ko.decorexpro.com

Трамбовку песка проводят с увлажнением

И здесь очень важно поймать количество воды. Если с этим переусердствовать, то песок начнет разъезжаться с места трамбовки

То есть произойдет уменьшение толщины слоя и снижение его плотности, чего допустить нельзя.

Самый простой способ определения точного количества воды – это не допустить, чтобы она появлялась на поверхности подушки в процессе ее трамбовки. А требуемая плотность утрамбованного песка определяется путем хождения по нему. На поверхности просто не должно оставаться следов.

Итак, разобравшись, для чего нужна песчаная подушка под фундамент, а также с техническими характеристиками слоя, переходим к щебню.

Подушка из песка под фундаментом Источник lesnoygorodok.csk-remont.ru

Подушка из щебня

Еще совсем недавно в частном домостроении использовался один способ формирования подушки из щебня. Его просто мешали с грунтом дна котлована или траншее, а затем втрамбовывали. Получалась неплохого качества подушка, которая имела один серьезный минус – под действием грунтовых вод земля постепенно вымывалась, оставался один щебень. То есть снижалась прочность самого слоя.

Какой щебень лучше использовать для подушки фундамента. Для формирования этого элемента дома сегодня применяют щебень крупной и средней фракции. Но используют этот строительный материал лишь в том случае, если стоит необходимость обеспечить максимально возможную пропускную способность слоя в плане ее дренажных характеристик. При этом обязательно вокруг дома, и под ним, должна быть сформирована дренажная система.

Щебень крупной фракции Источник shcheben.store

Во всех остальных случаях закладывают или тощий бетонный раствор с применением щебня, или смесь песка и щебня. У последней при кажущейся несостоятельности в плане прочности, есть свои преимущества перед другими материалами:

• высокие дренажные качества, которые не дают воде скапливаться в подушке;
• достаточная прочность, чтобы говорить о возможности выдерживать нагрузки дома в три этажа;
• устойчивость к размыванию.

Конечно, даже смесь двух материалов – это слой, который хорошо впитывает в себя воду. Поэтому велика вероятность, что цементное молочко, которое является частью бетонного раствора, заливаемого в опалубку, будет уходить из бетона, ослабевая его.

Что в этом случае предлагают строители. Выход один – провести гидроизоляцию грунта дна траншеи или котлована. Но, как показывает практика, это нередко дороже, чем залить тощий бетон.

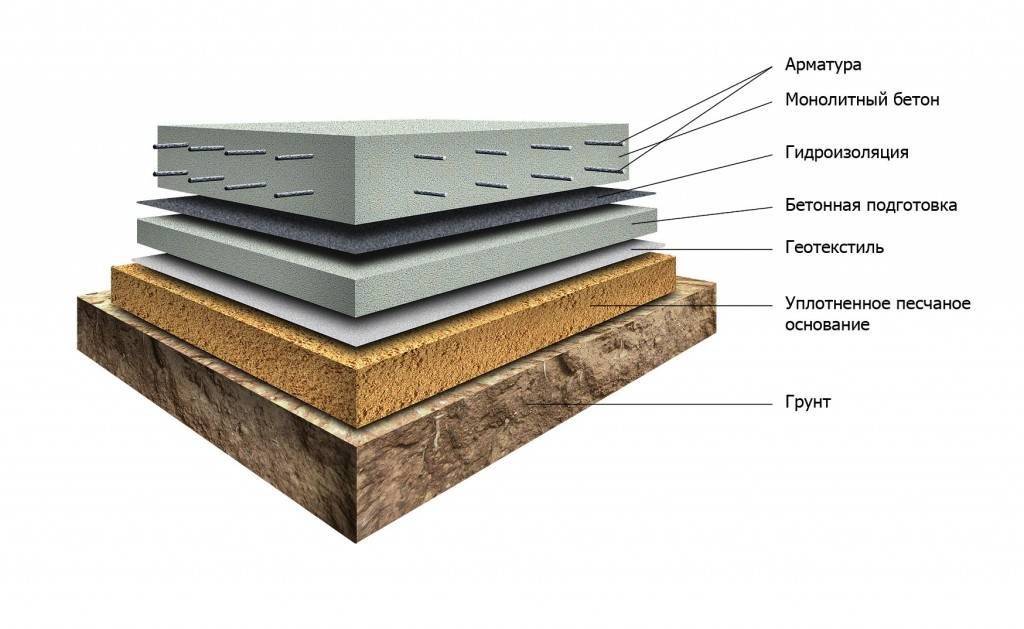

Особенности бетонной подготовки

Основные положения, содержащиеся в строительных нормах и своде правил, связанные с выполнением подушки на базе тощего бетона:

• Допускается применение раствора маркой М50 и выше. Для выполнения работ используется тощий бетон, представляющий собой разновидность цементного раствора, в котором содержится не более 6% цемента класса В15. Роль наполнителя играют песок и гравий.
• Залитый массив для плит фундамента или монолитной основы должен выходить за уровень подземной части конструкции и возвышаться над ней на 100-150 мм, что обеспечивается конструкцией заблаговременно подготовленной опалубки.
• Раствор заливается на предварительно выполненную щебеночно-песчаную основу.
• Удаление воздушных пузырьков производится путем трамбования смеси.
• Защита от обезвоживания поверхности обеспечивается полиэтиленовой пленкой, которой в первые дни накрывают залитую поверхность.

Можно ли выполнять подбетонку без армирования? Какая рекомендуемая строительными нормами толщина подбетонки, выполненной без усиления? Строительные правила допускают такой вариант, для которого толщина слоя бетонного массива составляет 150-200 мм.

При обустройстве армированной основы под фундамент свод правил разрешает уменьшенную высоту основы. Толщина слоя в этом случае составляет 60-100 мм. На размер влияют масса строения, уровень залегания грунтовых вод, тип почвы.

Строительные требования предусматривают минимальную высоту бетонного слоя, который должен возвышаться над поверхностью грунта не меньше, чем на 15 см

Согласно СНиП, допуск плоскостности поверхности при формировании монолитной ленты не превышает 0,5 см на каждый метр длины и не более 5 сантиметров для цельных плит, имеющих ширину свыше 25 метров.

Как сделать подготовку из бетона

Для монолитного фундамента технология такова:

• Грунт максимально выравнивается. Контроль горизонтальности планировки осуществляется с помощью нивелира либо водяного строительного уровня. Если площадка из глинистого грунта или влажного песка, лучше уплотнить его легкими катками либо трамбовками.
• Проводится точная геодезическая разбивка осей будущего фундамента с помощью теодолита и нивелира. В крайнем случае, высотную планировку можно проверять строительным уровнем, а величину углов тщательно выверить графическим способом по теореме Пифагора. Оси фундамента тщательно фиксируются проволокой, которая прочно закрепляется на предварительно выстроенной обноске котлована.
• Выставляется опалубка под высоту заливки, учитывающей толщину подготовки и фундаментную плиту, т.е. с помощью одной и той же опалубки можно залить подготовку и плиту фундамента. На практике ее высота составляет примерно 40 см. Посмотрев видео, Вы узнаете, как правильно устанавливать опалубку.

• На внутренних гранях опалубки делаются отметки уровня верха заливаемой бетонной подготовки. СНиП рекомендует делать подготовку, толщина которой 100 мм. Соответственно, отметки на опалубке делаются на высоте 100 мм от уровня спланированного грунта. Проводится контроль отметок нивелиром либо строительным уровнем.
• Производится укладка обедненной (тощей) бетонной смеси по отметкам на опалубке. Для уплотнения в данном случае не применяются вибраторы, поскольку толщина слоя укладки невелика. Толщина уложенного слоя контролируется по отметкам на опалубке. Поверхность бетонной подготовки разравнивается правилом или деревянной рейкой по отметкам.
• В жаркую погоду уложенный бетон лучше защитить от быстрого высыхания влажной тканью во избежание растрескивания и регулярно проливать водой.
• Стандартный лабораторный срок набора 75% прочности бетоном – 28 суток, однако, на практике обычно приступают к последующим бетонным работам примерно через 3-4 дня, когда прочность уложенного материала уже достаточна для производства последующих работ.

Для чего нужно монтировать подбетонку

Подбетонка выполняет целый ряд полезных функций, а именно:

• Создает слой гидроизоляции. Благодаря этому в процессе заливки фундамента жидкий цементный раствор не будет протекать. Кроме этого, влага в стяжке будет распределяться равномерно и основание не потрескается при высыхании.
• Позволяет создать для черновой бетонной основы ровную поверхность. Благодаря этому расход цементно-песчаного раствора уменьшается.
• Защищает фундамент от грунтовых вод.
• Перераспределяет давление, оказываемое почвой и наземными частями строения.
• Позволяет производить более качественное армирование.
• Исключает усадку постройки.

Кроме этого, подобный амортизирующий слой значительно улучшает прочность и долговечность всей конструкции. Фундамент, уложенный на подбетонку, проще «переживает» зиму.

Из всего вышесказанного становится очевидно, для чего нужна подбетонка, поэтому перейдем к разновидностям этих плит.

Технология устройства бетонной подготовки под фундамент

Данная технология нечасто применяется в рядовом жилом строительстве, так как мероприятия достаточно трудоемкие и обходятся дорого. Но именно она считается наиболее прочной среди подоснов из других составов. Бетонная подготовка устраивается по такому же принципу, что и фундамент здания, только слой будет в несколько раз тоньше.

Заливка подушки состоит из следующих этапов:

1. Выемка грунта.
2. Укладка и трамбовка песчаного слоя.
3. Устройство гидроизоляции.
4. Заливка тонкого слоя цемента.
5. Строительство опалубки.
6. Выкладка горизонтального армирующего слоя.
7. Заливка бетонной подушки.
8. Штыкование.
9. Высыхание.

Придерживаясь именно такого порядка работ, можно гарантировать устойчивость здания к землетрясениям, подмывам грунта, промерзания почв, сползания и оседания основы. С такой подготовкой значительно уменьшается вероятность возникновения трещин в фундаменте, разрушения дома и провалов. Подбетонка удерживает влагу в еще не застывшем растворе. Если вода будет просачиваться в грунт, то корректно процесс затвердевания вряд ли пройдет, а свойства бетона не будут раскрыты полностью.

Разновидности подготовки

Наиболее распространенные виды подготовки:

• песчаная;
• гравийная или щебеночная;
• бетонная;
• мембранная.

Песчаная и щебеночная подготовка

На первом этапе после за земляных работ устраивают отсыпку из инертных материалов с последующим уплотнением трамбовками. Толщина песчаной, щебеночной или гравийной подушки — 20-60 см. При высоком уровне грунтовых вод по дну котлована расстилают геотекстиль.

Сначала укладывают крупные фракции, затем средние. Они обеспечивают дренаж основы. Верхний слой отсыпают песком. Такое распределение материалов по размеру придает подушке под ленточный или плитный фундамент большую жесткость и прочность. Использование в подготовке песка необходимо для равномерной передачи вертикальной нагрузки нижерасположенным слоям.

К мелкому заполнителю предъявляют требования:

• используют песок с крупностью зерен 2-2,5 мм, наиболее подходящий для отсыпки подушек — гравистый дробленый с малым удельным весом и высокой водопропускной способностью;
• количество глинистых частиц, известковых и солевых загрязнений должно быть минимально;
• органические остатки приводят к быстрой потере водопроницаемости и заиливанию песчаного слоя, поэтому их присутствие не допускается.

Подсыпка под фундамент выполняется из гравия, гранитного или известкового щебня со средней прочностью М800 и размером фракций 20-70 мм. Обязательно послойное уплотнение виброплитой или ручными трамбовками через каждые 50 мм. Песок предварительно проливают водой.

Бетонная подготовка

Подушку под плиту или фундаментные блоки выполняют двумя способами. Первый — заливка жидким битумом слоя щебня, второй — устройство подбетонки из бетона низких марок М50-М100 слоем до 10 см.

Бетонную подушку под фундамент изготавливают:

• заливкой в траншею или дно котлована без опалубки;
• установкой опалубки по периметру площадки и последующим расстиланием подбетонки;
• в форму для фундамента сначала помещают тощий, затем бетон проектной марки.

Раствор выравнивают по маякам или правилом, уплотняют вибратором. Сверху подбетонку гидроизолируют битумом, рулонными материалами, водонепроницаемыми пленками.

Подготовка с геомембраной

Полимерные мембраны появились на строительном рынке недавно. Фибру используют для защиты основания здания от почвенной влаги, т.е. в качестве гидроизоляции. Принципиально новым является то, что профиль в виде шипов одновременно служит для укрепления грунтов. Производители заявляют, что благодаря применению геомембран уменьшается количество усадочных трещин, происходит перераспределение усилий при передаче нагрузки основанию. Форма сечения препятствует попаданию воды, а пустоты между изоляцией и бетоном вентилируются.

Укладку фибры проводят по песчано-щебеночной подготовке, предварительно расстилают слой геотекстиля. Мембранные швы соединяют сваркой. Материал прочен и долговечен, выдерживает высокие и низкие температуры.

Назначение подбетонки

В связи с этим действующие нормативные документы отводят ей ведущую роль при обеспечении надежности основы.

Прежде всего, подготовка участка под фундамент преследует цель упрочнения и выравнивания основания

Независимо от материалов, применяемых при формировании подготовительного слоя и используемых строительных методов, подбетонка выполняет ряд серьезных строительных задач:

• Защищает бетонную смесь от утечек цементного молока. Сохранение влаги позволяет предотвратить появление трещин, уменьшающих прочностные характеристики основы, повысить ресурс эксплуатации. Подготовительная операция ускоряет процесс твердения бетонного фундамента, повышает эксплуатационные характеристики монолита.
• Облегчает установку арматурных каркасов, предназначенных для усиления основы. Формирование прочной поверхности, отличающейся плоскостностью, обеспечивает возможность надежной сборки арматурной сетки, установленной на фиксаторах. Также, исключается возможность погружения арматуры в почву и изменение ее запланированного положения. Обеспечение гарантированного защитного слоя позволяет надежно, забетонировать каркас усиления, предотвращая воздействие на него коррозионных процессов.
• Компенсирует реакцию почвы, действующую на подошву фундамента, пропорционально распределяя нагрузку по всей поверхности. Это способствует сохранению целостности основы, независимо от пучения проблемной почвы.
• Обеспечивает невозможность локальной усадки грунта в результате точечных нагрузок, возникающих при выполнении работ на строительной площадке.
• Планирует поверхность приямка, имеющего перепады уровней, вызванных передвижением оборудования и перемещением строителей. Толщина подбетонки порядка 10-20 см позволяет выровнять поверхность котлована.
• Обеспечивает гидроизоляцию основы, затрудняя поднятие по капиллярам влаги, содержащейся в грунте. Надежная гидроизоляционная защита предотвратит неравномерное увлажнение бетонного массива, не позволит образоваться трещинам на готовом основании.

Выполнение подготовки основания с использованием бетона более эффективно по сравнению со щебеночной подготовкой основания.

Подбетонка способствует удержанию влаги в растворной массе, что требуется для корректного прохождения процесса отверждения бетона

Требования к расчетной части.

Строительные правила требуют выполнять расчет усилий, которые способно воспринимать основание в следующих случаях:

• При наличии серьезных сжимающих усилий.
• При расположении объекта строительства вблизи насыпей, склонов или откосов.
• При обустройстве подошвы фундамента, расположенной на слабых почвах.

Стандарты разрешают не выполнять расчеты несущих нагрузок, если, согласно проекту, будут выполняться мероприятия, которые не допускают смещение почвы.

В качестве усилий, действующих на основу, свод правил учитывает все передаваемые нагрузки, действующие, как кратковременно, так и на протяжении всего периода эксплуатации. Учитывается также масса находящейся ниже нулевой отметки части объекта.

Что такое подушка под ленточный фундамент?

Важно понимать необходимость устройства песчаной или гравийной подушки под ленточные фундаменты, её роль заключается:

• в отводе грунтовых вод от основания фундамента, тем самым предохраняя его от вспучивания в зимний период;
• в равномерной передаче нагрузок от фундамента на нижележащий грунт;
• в выравнивании основания для последующей заливки фундамента.

При устройстве ленточного фундамента главным параметрами являются:

• его глубина, которая зависит от уровня промерзания в данном регионе грунта и веса самого здания, т. е. расчетных нагрузок на фундамент,
• ширина, которая зависит от выбранного материала для стен и их толщины и определяется зимними температурами в данном регионе.

Но при устройстве любого фундамента его ширина должна быть больше толщины стены на  10-15 см или, в крайнем случае,  быть равной ей.

Совокупность всех условий дает возможность выбора вида фундамента – заглубленного или мелкозаглубленного. Но в любом случае первым делом проводится подготовка ленточного фундамента, которая заключается в расчетах, рытье траншеи и устройстве подушки.

Иногда фундамент делают в виде трапеции (когда основание шире верха), что позволяет сократить расход бетона и арматуры при сохранении несущих способностей фундамента.

Материалы для устройства подушки

В качестве материала для подушки ленточного фундамента используются:

• крупный речной песок,
• щебень,
• галька,
• а также бетон или железобетон.

Устройство подушки для фундамента

Если для устройства подушки используется песок, то он не должен быть пылеватым и мелкой фракции, а также не должен содержать в своем составе глинистых примесей.

Если на участке строительства грунты слабые, то для устройства подушки лучше использовать песчано-щебеночную или песчано-гравийную смесь, где  40% крупного песка и 60% гравия или щебня.

Такие подушки для легких строений (каркасные или деревянные дома) не нуждаются в трамбовании и увлажнении. Для более мощных сооружений послойное увлажнение и трамбование обязательно и для этого вида подушек, несмотря на то, что они дают наименьшую усадку по сравнению с песчаными подушками после их укладки.

Не рекомендуется устраивать подушку для ленточного фундамента из глинистых грунтов под тем предлогом, что глина будет препятствовать проникновению грунтовых вод под основание фундамента. Вода, задерживаясь в слое глины, не доходит до основания фундамента, но тем самым увеличивает пучинистость грунта в зимний период.

Требования к парковке

Бетонная площадка под автомобиль должна отвечать следующим требованиям:

1. Место площадки должно быть рядом с автодорогой, чтобы вода хорошо с нее стекала и можно было беспрепятственно выполнять любые маневры.
2. Ее размеры должны быть такими: для легковых машин – 3×6 м; для грузового автотранспорта– 4×11 м. Если на участке можно разместить парковку большой площади, то лучше сделать ее такой. Это позволит обеспечить стоянку нескольких легковых машин или одного грузового автомобиля. Необходимо учитывать сколько в среднем за день паркуется во дворе машин.
3. Площадка должна быть с уклоном, чтобы дождевая и тала вода с нее быстро стекала.
4. По толщине она должна быть такой, чтобы действующая нагрузка не разрушала ее. Определить нагрузку «на сжатие» (удельное давление), которую передает на любое покрытие джип Jeep Cherokee, 2,8 CRD весом 2520 кг можно следующим образом. Характеристики, требуемые для расчета: масса автомобиля 2520 кг, ширина колеса 23,5 см, общее число колес 4 шт., размер площади контакта колеса с поверхностью площадки 23,5×40 см (приблизительно). Высчитываем площадь давления: 23,5×40×4=3760 см². Рассчитываем удельное давление: 2520/3760=0,67 кг/см². Таким способом рассчитывают нагрузку на покрытие от любых автомашин.

Монтаж подбетонки

Допустим, вы планируете построить дом на участке с довольно рыхлым грунтом и повышенным уровнем грунтовых вод. Для этого необходимо выполнить следующие шаги:

1. Определите наивысшую точку грунтовых вод – «подготовку» лучше делать именно до этого уровня. Некоторые монтируют «подготовку» таким образом, чтобы она выступала за пределы подземной конструкции на 10 см.
2. Разровняйте и утрамбуйте почву.
3. Засыпьте на дно котлована крупный песок, распределите его по поверхности и тщательно утрамбуйте. Для лучшего эффекта, можно уложить также и слой щебня.
4. Поверх песка постелите рубероид или полиэтилен.
5. Уложите армокаркас с ячейками 60 х 60 см.
6. Установите направляющие, по ним будет удобнее разравнивать жидкую смесь.

1. Смешайте цемент, щебень, песок и воду до получения однородной густой массы.
2. Залейте бетонный раствор и разровняйте его по маякам с помощью правила.
3. После застывания основы, обработайте поверхность битумом.

Полезно! Чтобы не применять дорогостоящее оборудование для бурения после застывания монолита, рекомендуется продумать отверстия для коммуникаций на этапе укладке сырого бетона.

Применение тощего бетона

Использование бетонной смеси для фундаментной подготовки относится к более дорогостоящей технологии, чем применение щебенки. В этом случае материал основы представляет собой смесь из 5-6% цемента с классом прочности до В15 и наполнителей в виде песка, гравия или щебня. При этом каменных материалов должно быть в 3-4 раза больше. Более подробно о этом растворе можно почитать здесь.

Что касается точного состава тощего бетона, он следующий:

• 2200 кг песка;
• 160 кг цемента;
• Около 75 л воды.

Толщина бетонного слоя зависит от типа грунта, весовой нагрузки от здания, уровня грунтовых вод, глубины промерзания и может находиться в пределах 50-100 мм. Перед заливкой бетона в фундаментную траншею или котлован укладывают мембрану и засыпают слой щебня или песчано-щебеночную смесь толщиной 100-400 мм. После трамбовки насыпную подушку накрывают еще одним мембранным слоем для того, чтобы при заливке бетона цементный раствор не уходил вниз.

В качестве наполнителя для приготовления бетона допускается использовать керамзит. Однако в этом случае количество цемента необходимо удвоить. Такая смесь обладает определенными теплоизолирующими свойствами, но стоит дороже и приготовить ее сложнее.

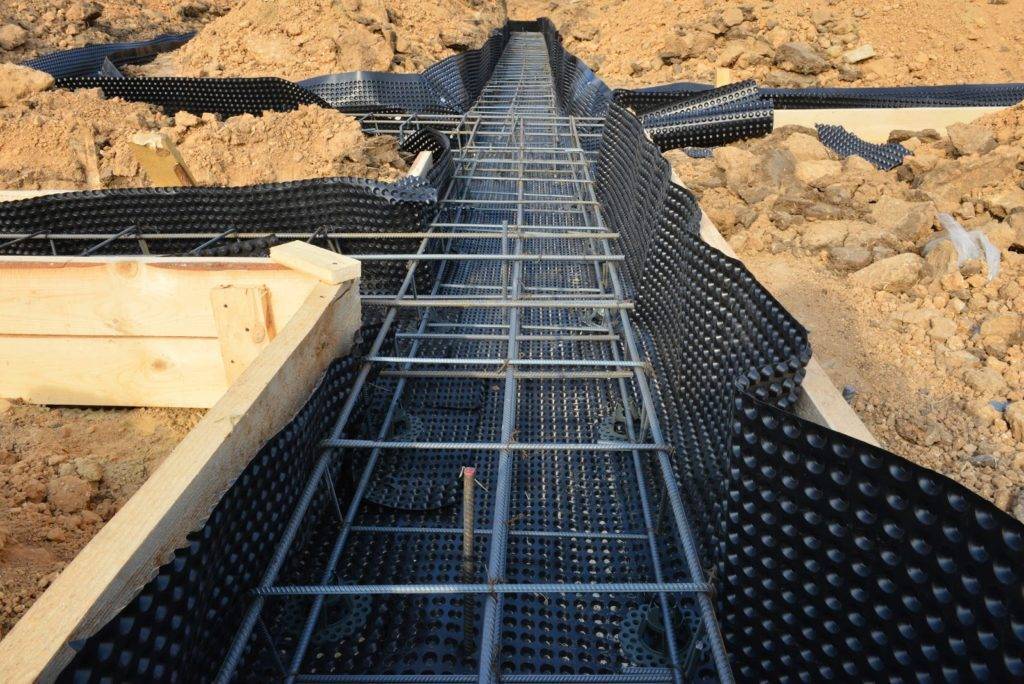

Использование профильной мембраны

Одна из основных задач такой подготовки, это препятствие преждевременному высыхания бетонного раствора, включая и просачивание воды в грунт. Для решения этой задачи на современном рынке продается такой вид изоляции как профильная мембрана. Скорость монтажа и низкая цена являются основными преимуществами этого материала. Однако, многие строители сомневаются в ее надежности.

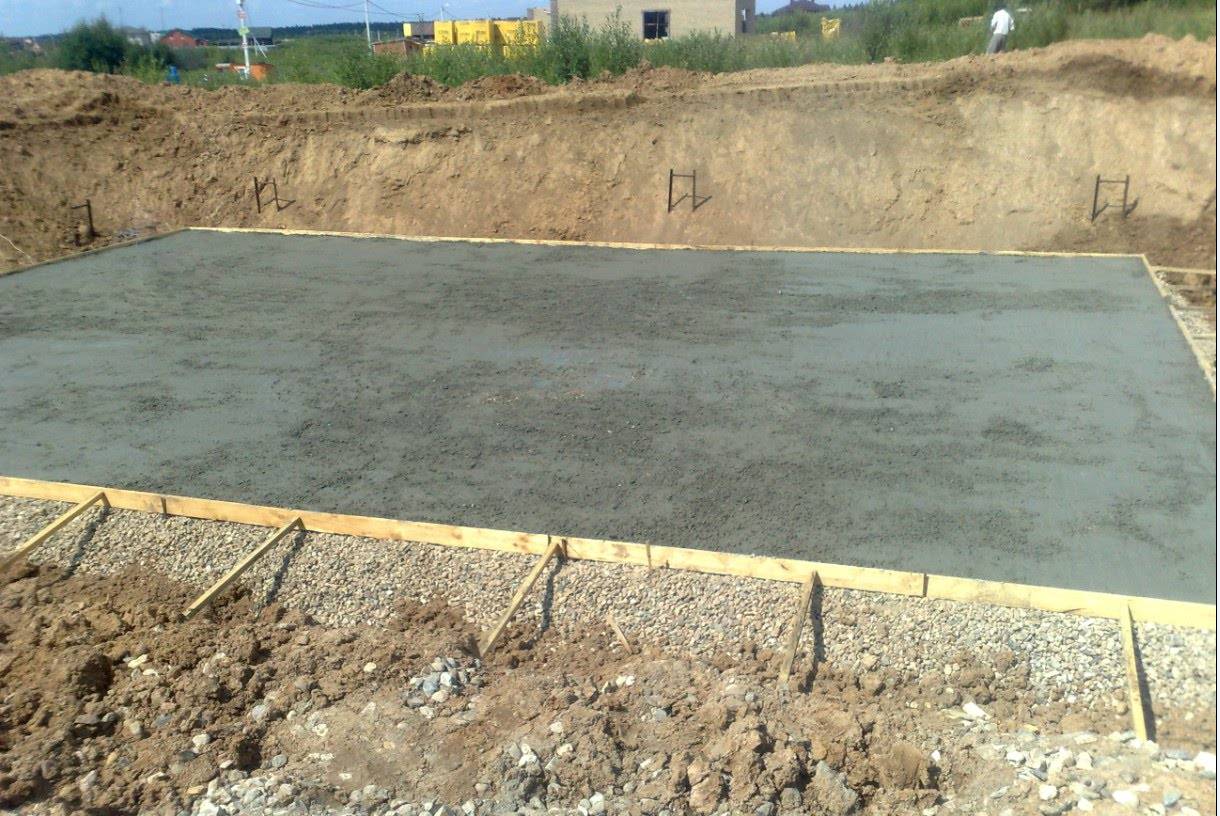

Бетонная подготовка под плитные фундаменты

Опорная основа для монолитной фундаментной плиты укладывается по всей площади застройки. Под бетон необходимо насыпать щебеночно-песчаную смесь, которую можно сделать самостоятельно или купить уже готовую. Подстилающий слой из песка и щебня необходимо выровнять, хорошо утрамбовать и покрыть мембранным полотном, но которое и будет заливаться тощий бетон.

На плотных устойчивых грунтах допускается применять для устройства фундаментной подготовки сухую цементно-песчаную смесь без щебня. Для этого на каждый мешок цемента (50 кг) добавляют 700 кг песка и хорошо перемешивают. После этого смесь высыпают в котлован, выравнивают в горизонтальной плоскости и поливают водой через распылитель. Для обеспечения необходимой влажности во время схватывания рекомендуется накрыть материал пленкой.

Подготовка под монолитный ленточный фундамент, 5 этапов

После выполнения разметки в соответствии с проектом и выемки грунта на необходимую глубину под всеми стенами, приступают к устройству фундаментной подготовки:

• дно траншеи выравнивают и уплотняют с помощью трамбовки;
• насыпают щебеночный слой толщиной 50-100 мм, уплотняют его и накрывают слоем геотектиля;
• устанавливают опалубку из досок шириной 150-200 мм, с установкой упоров на стенки траншеи;
• для увеличения прочности по всей длине укладывают стальную армирующую сетку из проволоки 6-8 мм с размером ячейки не более 150 мм;
• заливают тощий бетон до верхнего уровня опалубки и уплотняют его с помощью виброплиты.

Укладка геотекстильного полотна предотвратит протекание цементного раствора из бетонной смеси вниз и обеспечит качество фундаментной подготовки. Допускается заменить полотно заливкой слоя горячего битума, но такой слой обойдется дороже. Армирующая сетка должна быть приподнята над полотном на 5 см, опираясь на камни или специальные пластиковые опоры. Расстояние от крайней проволоки до стенки опалубки должно быть не менее 25 мм.
