Возведение основания и каркаса беседки
Для основания и каркаса деревянной беседки специалисты рекомендуют использовать брус сечением 100х100 см. И для строительства основания рассматриваемого «здания» понадобится несколько штук такого бурса:
- если предполагается возвести квадратную беседку, то будет достаточно 5 штук;
- если строится деревянная беседка прямоугольной формы, то понадобится 6-8 штук бруса в зависимости от длины строения.
Те брусья, которые будут прокладываться через угловые кирпичные столбики, рассверливаем – делаем отверстия, соответствующие по размерам арматурным прутьям. Этими отверстиями «насаживем» брусья на прутья, а еще можно «перевязывать» брусья между собой методом «в полдерева» — это создаст дополнительную прочность и жесткость основанию и всей конструкции в целом.
Как правильно сделать соединение «в полдерева», показано на рисунке:
Готовое основание под деревянную беседку сделать своими руками достаточно просто – в большинстве случаев, когда размер беседки небольшой, даже помощники не нужны.
Следующий этап – возведение каркаса. Сначала нужно обработать брус, который предполагается установить в четырех углах – работая электрорубанком, делаем поверхность бруса более гладкой. Обязательно сделайте в нижней торцевой части опорного столба отверстие для насадки бруса на штырь, а сверху можно сразу сделать пропилы – они понадобятся для крепления стропил крыши. Пропилы имеют размер 40х100, но вообще эти параметры корректируются под уже заготовленные планки-стропилы.
Выставленные на штыри опорные столбы, выравниваются с помощью строительного уровня строго по горизонту. Закрепить их нужно подкосами – они изготавливаются из бруса размером 40х70 мм, крепятся с помощью саморезов.
Как построить беседку своими руками
После того, как все вышеперечисленные рекомендации выполнены, самое время приступить к основному – строительству беседки своими руками. Для начала, необходимо обработать используемую древесину влагозащитными и антисептическими средствами. Это необходимо выполнить, чтобы уберечь дерево от гниения.
На следующем этапе необходимо установить опоры. Колышками и веревками отметьте месторасположения будущей постройки.
Мы остановимся на том варианте, когда фундамент не заливается, а бетонируются лишь стойки. Этот вариант намного проще в исполнении. Выкопайте ямы под стойки приблизительно метровой глубины.
Утрамбуйте дно ям гравием, приблизительно 5 см, после чего, залейте 10 сантиметровым слоем бетона. Дождитесь того момента, когда бетон немного затвердеет, и поместите в него анкера. Именно на них будут в последствии крепиться стойки.
Можно поступить немного проще. Поместите вертикально стойку в отверстие и залейте бетоном
Важно проследить, чтобы стойка была установлена ровно, строго вертикально. Стойки должны быть вкопаны в землю таким образом, чтобы обвязка их составляла идеальный квадрат
После установки стоек, самое время приступить к возведению каркаса. Это действие необходимо начинать с нижней обвязки. Для пола можно использовать обычный брус, который необходимо укладывать через каждые 50 см. Такая конструкция гарантированно выдержит вес настила.
Далее, устанавливают остальные конструкции каркаса – стойки. Они отвечают за поддержку крыши и верхнюю обвязку. Расположение стоек должно быть строго симметричным, количество которых зависит от габаритов беседки.
После возведения каркаса занимаемся настилом пола. Половая доска крепится при помощи обычных саморезов или гвоздей.
Установка крыши ответственный этап строительства. В первую очередь проводится верхняя обвязка всей конструкции из брусьев, которые необходимо прикрепить к опорам с помощью гвоздей. Последующее строительство зависит от того, какую форму крыши вы выбрали для своей будущей беседки. Чаще выбирается четырех или двускатная крыша, ввиду своей практичности, надежности и простоты исполнения.
Четырехскатная крыша выглядит весьма оригинально, мы остановимся именно на ней для примера. Чтобы конструкция была прочнее, необходимо установить дополнительные стропила, фиксируемые к верхней и основной обвязкам
Следует проследить за симметричностью стропил, это очень важно
Стоит обратить ваше внимание на то, что следует соблюдать правила техники безопасности на высотных работах. Убедитесь, что стремянка не шатается, а под вами на лежат острые и опасные инструменты
Окончательный этап – это декоративное оформление. Самое время проявить фантазию и оформить стены, крышу и перила беседки. Обычно используют стандартный брус для перил, обшивая затем конструкцию вагонкой.
Если немного заморочиться, то можно нанести на деревянную поверхность перил и стен резьбу. Это добавляет колорита и оригинальности готовой конструкции. Однако, чтобы резьба по дереву выглядела действительно эффектной, в этом деле должны быть определенные навыки.
После, можно вскрыть деревянные поверхности лаком или покрасить их.
Дальнейшие действия зависят от ваших предпочтений. Вы можете наполнить беседку удобными и вместительными диванами, установить в ней шезлонг или отдать предпочтение обычным лавочкам и столику.
Кстати, столы, лавочки и стулья для беседки вы также можете оформить собственноручно. Это дополнит общую конструкцию. Проведите свет, установите противомоскитные сетки, позаботьтесь о дорожке от беседки к дому и наслаждайтесь отдыхом на природе в кругу близких друзей и семьи.
Пошаговая инструкция строительства из дерева с фото
Прежде чем начать строить беседку необходимо подготовить площадку. Снимается дерн, выравнивается, плодородный слой необходимо удалить полностью.
Далее надо будет выбрать какой делать фундамент.
Выбор типа фундамента и нижняя обвязка
В качестве фундамента можно использовать кирпичные или бетонные столбы, на которые потом ставится нижняя обвязка. Можно для фундамента использовать сами опорные столбы. В любом случае выкапываются ямки глубиной 0,5-0,7 м. На дно ям кладем подушку в 10 см из песка и щебня, после чего устанавливаем столбы. Предварительно они обрабатываются антисептиком, а та часть, что будет в яме оборачивается рубероидом.
Но в пяти точках (на рисунке) устраивается обычный столбчатый фундамент. Так же выкапываются аналогичные ямки (в результате, всего ям должно быть девять), на дно утрамбовывается песок со щебнем. Остальное пространство засыпается строительным мусором и заливается бетоном. Сверху кладутся несколько кирпичей, которые и будут опорой, заливаются битумом (если есть) и накрываются рубероидом. Можно пойти иначе: сделать в яме опалубку из досок или арматуры, обернуть рубероидом и залить бетоном.
Стоит учесть, что бетон застывает до 28 дней. Если у вас нет возможности ждать, то можно все сделать гораздо проще без заливки и копания ям. Берем готовые бетонные блоки и расставляем их там, где будет располагаться нижняя обвязка. Если вы используете брус размером 100*100 мм, то расстояние между блоками надо делать в 1,5 метра, при использовании металлической профильной трубы 60*60 мм — через 2 метра.
На подготовленный фундамент уже застывший или же бетонные блоки, кладется нижняя обвязка. Это скрепленный между собой брус размером не менее 100х150 мм. Получается что-то вроде большой рамы. В центре крепится одна или несколько, в зависимости от конструкции, лаг.
Установив собранную раму на фундамент, можно двигаться дальше.
Установка стоек
Этот этап достаточно трудоемкий и ответственный, поскольку стойки необходимо установить строго вертикально без всякого уклона. В помощь – старый добрый отвес.
Проверяем вертикальность установки и закрепляем столбы укосинами. Эти укосины потом можно снять или же оставить, все зависит от конструкции. Между собой брус крепится при помощи металлических уголков.
После того, как установили стойки, их необходимо скрепить верхней обвязкой.
Верхняя обвязка и доски пола
Для верхней обвязки используется брус сечением 100х100 мм. Делается аналогично нижней. Вы можете использовать два параллельных бруса или все четыре. Скрепляется брус металлическими уголками.
После установки и крепления стоек, можно приступить к монтажу пола. Для этого понадобится доска длиной под размер беседки. Ширина зависит от толщины доски.
Выпускаются половые доски таких размеров:
- Ширина — 80–135 мм.
- Толщина — 28–40 мм.
- Длина — 300–600 см.
Наиболее популярной является половая рейка размером: 100–105 мм/30–32 мм. Такой материал подходит практически ко всем типам беседок.
Крепится пол на саморезы к нижней обвязке и лагам, расположенных по центру обвязки.
Доски перед использованием необходимо хорошо обработать антибактериальной пропиткой. В качестве такой пропитки можно взять «Сенеж», или «Сенеж-Ультра». После этого доски хорошо будет еще покрыть морилкой.
Средняя обвязка
После окончания работ, описанных в разделе выше, можно еще скрепить стойки между собой средней обвязкой. Она не только укрепит каркас, но и будет полезна, если вы собираетесь обшить беседку только до половины, а верхнюю часть оставить открытой.
Теперь, когда каркас готов, можно приступать к крыше.
Делаем крышу
Крышу можно крепить разными способами. Можно использовать систему треугольных стропил, но здесь рассмотрим вариант очень простой.
На верхнюю обвязку кладутся в качестве стропил ряд досок на ребро с расстоянием сантиметров 30. На них на таком же расстоянии укладываются уже кровельные доски перпендикулярно стропильным. В результате получится такая вот решетка, как на фото.
Крепится все при помощи саморезов и металлических уголков. Сверху крышу можно закрыть любым удобным, доступным материалом, например шифером, ондулином или поликарбонатом.
Поликарбонат обычно кладется сразу на стропила без обрешетки.
Обычно берут сотовый или монолитный поликарбонат толщиной от 6 до 10 мм. Отдельные листы поликарбоната соединяются при помощи специальных стыковочных профилей из силикона.
Отделка
Завершающий этап строительства – это отделка.
Самым распространенным способом является обшивка нижней части вагонкой (для этого и делали среднюю обвязку).
Можно использовать другой доступный материал, например, сайдинг или блокхаус.
Вот пример такой беседки. Очень неплохой и простой в исполнении вариант.
Квадратная беседка своими руками
Здесь представлены подробные схемы-инструкции по строительству квадратной беседки.
Простой дизайн и конструкция этой беседки, возможно, вас заинтересует. Размеры на чертежах в дюймах и футах (1 дюйм – 2,54 см, 1 фут – 30,48 см), вы, конечно, можете установить свои размеры, сохраняя пропорции. Строительство начинается с разметки, вымерите диагонали, чтобы они были совершенно одинаковыми.
- Выкопайте ямки под столбы и установите формы в отверстия.
- Заполните формы трубы бетоном и дайте высохнуть в течение нескольких дней.
- Установите горизонтальные балки и зафиксируйте шурупами к столбам. Используйте спиртовой уровень, чтобы убедиться, что балки расположены строго горизонтально.
- Далее нужно установить средние лаги к полу беседки.
- Совместите края и убедитесь, что углы получились квадратными.
- Затем установите промежуточные балки на пол беседки. Настелите пол, зафиксировав доски винтами.
- Используя уровень, установите верхние балки.
- Совместите края и используйте угловые разъемы, чтобы зафиксировать верхний гребень.
- Не оставляйте никаких зазоров между деталями.
- Чтобы защитить беседку от сырости и улучшить внешний вид, покройте ее лаком или покрасьте.
Источник фото myoutdoorplans.com/pergola/wood-gazebo-plans

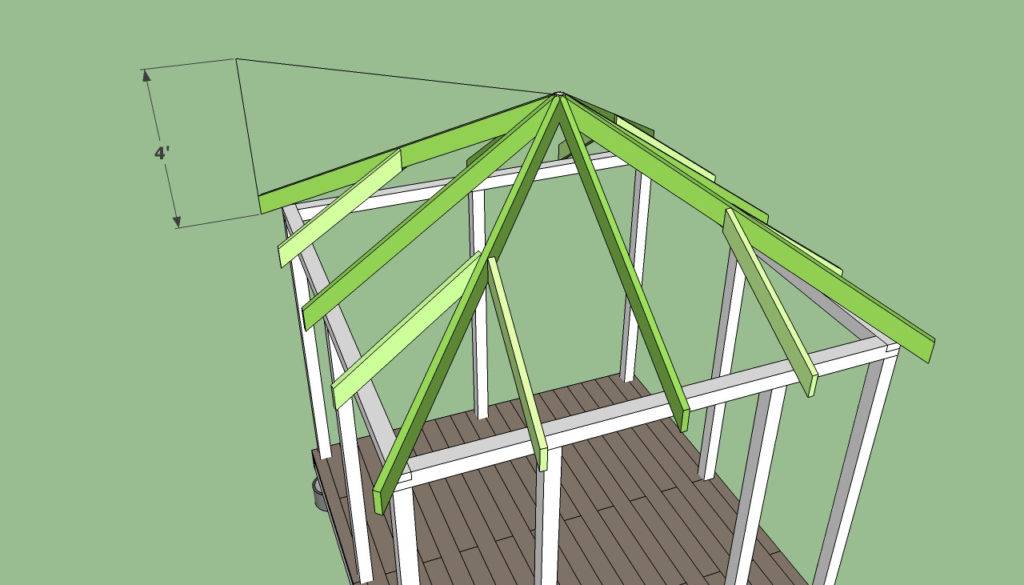

Монтаж крыши беседки из дерева
Для квадратной беседки наиболее привлекательной будет крыша, состоящая из четырех скатов. Устройство крыши начинается с возведения каркаса. Вырезаются из бруса наклонные стропильные ноги, они попарно фиксируются гвоздями под углом. К каждой из основных наклонных ног симметрично крепятся вспомогательные подкосы. Они фиксируются одним краем к брусу обвязки, другим — к основным стропилам.
На заметку! Для работы по устройству крыши пригласите помощника, так как одному справиться с монтажом невозможно.
Для обустройства крыши беседки можно использовать листы влагостойкой фанеры.

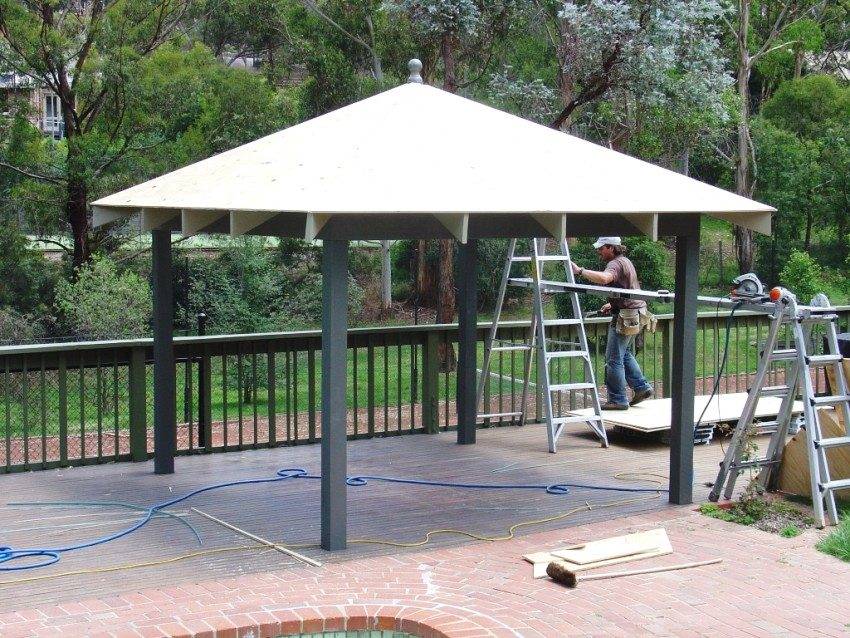

Далее приступают к покрытию кровли. Для этого можно использовать как доску, так и фанерный лист. Крепление панелей фанеры производят по поверхности стропил с шагом 20-25 см, используя саморезы. Поверхность листов фанеры покрывают кровельным изоляционным материалом — рубероидом, а затем мягкой (битумной) черепицей.
Строим кровлю
Крыша в беседке прежде всего необходима для защиты от дождя и палящего солнца. Она может быть двускатной, вальмовой, купольной, шатровой, сферической, односкатной, двускатной, коньковой. При этом она должна быть легкой и выдерживать нагрузку от лежащего сверху снега. В крыше беседки с мангалом следует продумать дополнительное отверстие для установки дымохода. Благодаря установке металлического зонтика над дымоходом приготовить шашлык можно в любую погоду.
В качестве материала для облицовки крыши традиционно используются следующие покрытия:
- листы металлопрофиля;
- гибкая черепица;
- листовое железо;
- оцинкованные листы.
В беседке с небольшой площадью детали крыши лучше скреплять на земле, а потом установить их наверх уже в собранном виде, однако это возможно только при наличии подъемника. В противном случае все работы производятся на высоте.
Делаем деревянный каркас
Начнем со стоек. Собственно, с другого начать не получится. Будем использовать деревянный брус 30 на 30 сантиметров, поскольку он смотрится намного лучше (массивные детали всегда в моде) и к нему проще будет крепить обвес. Минимальные размеры бруса – 10 на 12 см. Теперь у вас есть 4 опоры, которые нужно закрепить на бетонных столбиках, а сделать это можно несколькими способами.
- Стандартное строительство беседки на даче своими руками предполагает крепление металлическими скобами. Берется П-образный элемент, в 3 стенках которого сверлятся отверстия. Дюбелем на 12 мм привинчивается к бетонному основанию планками вверх. Внутрь П-образного элемента ставится опора, сверлятся отверстия по бокам и завинчиваются шурупы.
- Нестандартные чертежи беседок из дерева своими руками могут предусматривать бетонирование опоры с помощью опалубки, которая ставится поверх имеющегося столбика. Метод достаточно эффективный, но трудоемкий. Нужно будет выставить ограждение из опалубки вокруг каждой опоры, залить 15-20 сантиметров бетона и дать выстоятся несколько недель.
- Выбить место под опору перфоратором в бетонном столбике. Можно просто углубить посадочное место на 2-3 сантиметра, чтобы столбик не «скользил». Достаточно просто и быстро, но есть 1 большой недостаток – крепление может огорчить вас при сильном ветре. Беседка держится только за счет своей массы и может перевернуться при сильных порывах ветра, деревянную опору ничего дополнительно не удерживает на бетонном столбике. Подходит только для «укромных» мест во дворе.
Реализуя строительство беседок из дерева своими руками, вы должны как можно чаще пользоваться уровнем, особенно в случае бетонирования опор, ведь поправить ее будет невозможно. Она должна образовать прямой угол с бетонным основанием и быть идеально ровной относительно отвеса.
Теперь можно перейти к нижней обвязке опор и укладке лагов. Нужно сделать максимально устойчивую поверхность, которая легко выдержит вес настила и большое количество людей, которые будут находится на нем. Рассмотрим процесс строительства пола беседки для дачи своими руками пошагово.
ШАГ 1: обвязка. Используем брус 10 на 15 см (это с запасом), который надо уложить между бетонными столбиками и привинтить к опорам внизу. Он должен идти строго горизонтально, измеряйте уровнем. При отклонении угла надо что-нибудь подложить на опору, которая находится ниже по уровню.
ШАГ 2: делаем центральную перемычку-усиление. Крепим брусок 5х10 см ровно посредине двух сторон обвязки беседки. Он будет предотвращать проседание досок или любого другого настила в беседке. Если сооружение имеет стороны больше 3 метров, количество перемычек надо увеличить. Примерно 1 усиление на 120-150 сантиметров.
ШАГ 3: набиваем сверху доски. Можно использовать доски 250 шириной и 3-4 см толщиной – оптимальный вариант для солидных нагрузок. Длину можно выбрать как полную (через всю беседку и крепеж к усилениям), так и частичную (только между усилениями). Лучше использовать короткие доски, они прослужат намного дольше и их дешевле будет заменять в случае повреждения. Можно использовать как гвозди, так и шурупы, не принципиально.
ШАГ 4: вскрываем противокоррозийной защитой. Подойдет обычная недорогая пропитка. Хорошим лаком можно будет обработать уже после окончания всех работ, его расход будет намного меньше после первичного пропитывания дерева, которое вы сделаете сейчас.
При закреплении лагов пола и всех усилений лучше использовать металлические углы с перфорированными сторонами. Их найти можно в каждом строительном магазине. Высоту хомута лучше подобрать по высоте деревянного бруса, чтобы закрепить его как можно лучше. Уместно будет завести мощный шуруповерт, поскольку придется завинчивать немало больших шурупов, отверткой это сделать можно, но достаточно сложно.
Дополнительные опорные стойки при длине беседки до 4 метров можно не использовать, если же конструкция больше, тогда надо усилить верхнюю обвязку. Посредине деревянного бруса нижней обвязки надо закрепить металлическую стойку (подойдет квадрат 30-45 мм) и выровнять ее по уровню, она будет «поддерживать» верхнюю деревянную обвязку, которую мы будем устанавливать в следующем разделе статьи.
Строим беседку
Закладываем основание
Поскольку даже самая простая альтанка должна быть надежно закреплена на грунте, именно основание следует сделать первой точкой приложения наших сил:
Закладка фундамента под шестиугольную конструкцию
На выбранном участке размечаем план нашей будущей постройки. Поскольку габариты ее обычно невелики, можно обойтись без специальных геодезических приборов.
- В отмеченных местах выкапываем ямы глубиной не менее полуметра. На дно засыпаем гравий слоем до 15 см. Засыпанный материал обязательно трамбуем.
- В ямы устанавливаем опоры. Их можно изготовить из толстых бревен, пропитанных водоотталкивающим составом, а можно просто сложить из бетонных блоков на цементном растворе.
- При кладке опор из блоков в центре каждой устанавливаем арматурный прут толщиной 10-12 мм и длиной около 150 мм.
Использование закладной арматуры
- Опоры тщательно выравниваем и бетонируем.
- После высыхания бетона покрываем верхние части опор гидроизоляционным материалом (рубероидом или аналогичным). Сверху укладываем брусья нижней обвязки, соединенные «в полдерева». Здесь нам как раз пригодятся вмурованные в фундамент стальные штыри — они будут играть роль соединительных элементов.
Вариант соединения деталей нижней обвязки
Затем делаем пол:
- Для деревянного настила к нижней обвязке крепим лаги. Чтобы они не прогибались, через каждые 60-70 см укладываем под лагу бетонный блок с размещенным сверху деревянным клином. Альтернативой бетонному блоку может служить черепной брусок из пропитанного гудроном или отработанным маслом дерева.
- На лаги монтируем половую доску или временный настил из необрезных досок.
- При укладке тротуарной плитки или кафеля грунт внутри периметра обязательно выравниваем, осыпаем песком и укладываем цементную стяжку. Затем выполняем облицовку полученной поверхности.
Возводим каркас
Следующий этап постройки беседки на дачном участке своими руками — возведение каркаса:
- На углах обвязки устанавливаем вертикальные стойки. Для крепления удобно использовать выступающие части металлических штырей, но можно применять и стальные угловые кронштейны.
- Выровняв опоры по вертикали, фиксируем их раскосами. Раскосы могут быть как постоянными, так и временными — все зависит от особенностей устройства каркаса.
Фото паза в верхней части опоры
- Верхние части опор соединяем обвязкой по периметру. Усилить конструкцию можно, крестообразно связав противолежащие углы с помощью досок.
- На обвязку устанавливаем стропила с шагом около 70 см. Верхние концы стропил крепим к коньковому брусу.
- Узел крепления стропила на обвязке может быть оформлен по-разному. Чаще всего в обеих деталях делается вырубка, пазы соединяются и стык дополнительно укрепляется гвоздем и металлическими накладками с двух сторон.
Верхняя обвязка со стропилами
Свес стропил (т.е. выступ за переделы обвязки) должен составлять около 40 см. Сделаем больше – будет мешать обзору, сделаем меньше — ухудшится защита от дождя.
Выполняем отделку
Когда каркас готов, строительство дачной беседки своими руками можно считать практически законченным.
Нам остается лишь выполнить отделку беседки:
Между опорами устанавливаем перила и вертикальные стойки. К перилам, стойкам и нижней обвязке крепим заполнение.
Установка перил
- Обшивку из вагонки фиксируем с помощью специальных гвоздиков с небольшой шляпкой или клипс-кляймеров.
- Решетчатые щиты монтируем на саморезы, закручивая их «в потай» с изнаночной стороны.
Что касается кровли, то здесь инструкция будет отличаться в зависимости от выбранного материала:
- Под штучный материал вроде битумной черепицы или деревянных пластин (так называемый гонт) нужна сплошная обрешетка. Ее лучше всего делать из влагостойкой фанеры толщиной от 8 мм.
- Для поликарбоната, металлочерепицы, ондулина ит.п. нужна разреженная обрешетка из деревянных планок.
- Кровельные материалы фиксируем на обрешетке и стропилах согласно рекомендациям производителя. Дополнительную защиту укладываем на конек кровли, а также на ее ребра.
На завершающем этапе выполняем такие работы:
- Если необходимо, заменяем черновой дощатый настил на чистовой пол.
- Цоколь обшиваем вагонкой, предварительно пропитанной влагозащитной мастикой. Для конструкций с высоким цоколем монтируем лесенку из двух-трех ступеней.
- Ошкуриваем все деревянные детали, особенно те, с которыми мы будем контактировать при эксплуатации беседки.
Деревянные детали нужно защитить с помощью специальных составов
- Металлические части окрашиваем краской для наружных работ, а дерево пропитываем антисептиком.
- Снаружи окрашиваем беседку или же вскрываем ее защитным водоотталкивающим лаком.
