Расчет диаметра и количества арматуры
Сечение арматурного материала, используемого для устройства армированного ленточного монолитного фундамента, считается важным показателем, и определять его следует заблаговременно.
Для этого существует определенная методика:
- длина плиты умножается на ее высоту, чтобы определить ее сечение;
- вычисляется допустимый диаметр прута, для чего сечение плиты следует разделить на минимальный показатель армирования (в процентах);
- определяется площадь прутьев в ряду;
- имея данные по длине плиты и шагу размещения арматурных стержней, определяется их минимальное значение сечения.
Чтобы выполнить расчет количества арматуры, необходимой для армирования, пользуются несложной схемой.
Зная параметры плиты, их делят на значение стандартной ячейки, чтобы уточнить количество стержней. К полученному числу прибавляют дополнительный прут.
Чтобы получить каркасную сетку, потребуется укладка поперечного материала для армирования, так что полученное значение увеличивается в два раза.
Каркас состоит из двух рядов, так что окончательный результат вновь увеличивается вдвое, и у нас получается искомое количество стержней.
Как правило, стальные прутья поставляются шестиметровыми отрезками, поэтому легко определить, сколько погонных метров материала потребуется.
Элементы вертикального соединения определяются аналогично. Для уточнения параметра длины соединительного элемента необходимо знать высоту плиты, от которой отнимаются два расстояния, отделяющие концы арматуры от верхней и нижней поверхности. Остается подсчитать общую длину, сложить все данные и получить окончательный результат.
Правила и параметры расчёта
Подсчёт арматурных стержней состоит из двух частей: расчет продольной и расчет вертикальной и поперечной арматуры.
Продольные отрезки
Для формирования двухпоясного армирования устанавливают 4 продольных стержня периодического профиля по всему периметру фундамента. При длине ленты 24 м арматуры потребуется 24 х 4 = 96 м, с припусками это составит 100 м.
Вертикальные и поперечные прутки
Связанные между собой отрезки образуют раму, в углах которой проходят продольные стержни. Их подсчёт зависит от ширины и высоты ленты. При высоте 100 см и ширине 40 см ленты потребуются поперечные отрезки длиной 30 см и вертикальные связи высотой 92 см (вычитаем нижний зазор 50 мм и верхний защитный слой бетона 30 мм из 1000 мм).
Для периметра длиной 24 м и чередования рамок с промежутком 300 мм нетрудно подсчитать, что для вертикальных прутков понадобится гладких стержни ø 8 мм общей длиной (24000/300) х 2 х 0,92 м = 147,2 м. Потребность в поперечной арматуре составит(24000/300) х 2 х 0,3 = 48 м.
Итог
Исходя из предыдущего, можно суммировать потребность в арматуре для фундамента длиной 24 м:
- вертикальные прутки ø 8 мм – 150 м;
- поперечные стержни ø 6 мм – 50 м;
- продольная периодическая арматура ø 12 мм – 100 м.
Особенности конструкции
Фундаментная плита сооружается на пучинистых грунтах, которые отличаются высоким содержанием глины, суглинков, песчаных прослоек. Такое основание не только выгодно с экономической точки зрения, но и надежно. Для создания плитного фундамента необходимо не только подготовить площадку в соответствии с проектом и выполненной разметкой. Нужно сделать качественную гидроизоляцию и выполнить армирование прутами, сечение которых подбирают в соответствии с особенностями строения.
От выполнения сварочных работ в ходе армирования монолитной плиты фундамента необходимо отказаться, так как места сварных швов подвержены коррозии. Выбор арматуры для плитного фундамента основан на особенностях грунта, данных о массе будущей постройки, нагрузках, которые предстоит выдержать основанию. Чертеж, в соответствии с которым и будут проводиться работы, делается и изучается еще на стадии разработки проекта.
Для создания арматурного каркаса монолитной фундаментной плиты используют стержни из закаленной стали, оснащенные специальными ребрами. Это обеспечивает высокий уровень надежности сооружения и качественное сцепление с бетоном. Сетка каркаса представляет собой двухуровневую конструкцию, надежность которой гарантируют вертикальные перемычки (утки), сделанные из гладких арматурных прутов, сечение которых составляет 12 мм.
Прежде чем приобрести арматуру для плитного фундамента необходимо выполнить расчет количества стержней, требуемого для создания сетки поперечной и продольной укладки:
- Шаг укладки – 20 см.
- Ширина плиты – 7 м 20 см.
- Количество прутов – 720 : 20 = 36 шт.
- Шаг укладки – 20 см.
- Длина основания – 9 м 80 см.
- Количество прутов – 980 : 20 = 49 шт.
Размер ячейки армирующей сетки – 15х15 см, но при необходимости обеспечить обход коммуникаций этот размер увеличивают, и шаг между прутами составляет 20 см. Расчет верен при использовании стержней для армировки длиной 720 см и 920 см.
Обустройство опалубки и подушки
Для устройства опалубки используются ОСБ-плиты, деревянные конструкции, фанера или ДВП. Материал должен удерживать бетон и не сгибаться под его давлением. Чем выше фундамент, тем прочнее требуется материал.
Сборка опалубки поэтапно:
- 1 этап. Установка распорок по периметру траншеи (длина распорок в два раза больше, чем принятая высота фундамента). Располагать их следует отступая от низа фундамента на 70% его высоты. В дальнейшем они будут удерживать деревянную основу.
- 2 этап. Установка опалубки из выбранного материала. Крепить отдельные деревянные элементы стоит изнутри опалубки, чтобы потом без проблем ее разобрать. В готовой основе не должно быть зазоров более 0,3см, чтобы не допустить вытекания бетона и деформации готовой конструкции.
- 3 этап. Смазывание внутренней части опалубки техническим маслом перед началом бетонных работ. Это обеспечивает легкое снятие опалубки после застывания бетонной смеси.
Следом устраивается песчаная подушка. Ее толщина варьируется в пределах 200 мм. При этом песок следует предварительно утрамбовать. Для быстрой трамбовки достаточно намочить песок водой.
Последовательность выполнения работ
Перед началом проведения работ на площадке, ее надо убрать от мусора, после этого, по периметру будущего здания роют траншею. Теперь необходимо сделать деревянную опалубку для ленточного фундамента, чтобы обеспечить гидроизоляцию основания, на стенки щитов при помощи степлера крепят пергамин.
Если возводите основание с подвалом, рекомендуем ознакомиться с внутренней гидроизоляцией подвала в нашей новой публикации. Чтобы обозначить верхнюю кромку фундамента, надо натянуть шнур или леску, это позволит вам проще проводить расчет количества, шаг и расположение горизонтальной арматуры.
После того как в траншее сделана подложка из песка, надо положить куски кирпича они необходимы, чтобы обеспечить опору для нижнего яруса арматуры. Кроме этого, куски кирпича не позволят прутьям опуститься на дно, и они будут находиться от него на заданном расстоянии. При возведении каркаса, надо обеспечить, чтобы он находился не ближе 5 см к стенкам опалубки.
Чтобы обеспечить максимальную прочность и надежность каркаса, а значит и фундамента, необходимо брать прутья максимальной длины, так вам надо будет делать меньше соединений и конструкция получится гораздо надежнее. Достаточно размера ячеек 20х30 см.
На первом этапе проведения армирования, что выполняется своими руками, необходимо вбить с определенным шагом вертикальные прутья. К этим прутьям с использованием вязальной проволоки и специального крючка или вязального пистолета привязывают нижний горизонтальный ряд арматуры
Особое внимание надо обращать на качество работ при проведении армирования углов, чтобы обеспечить в указанном месте высокую прочность и надежность конструкции
Выполнив расчет и все перечисленные операции, можно приступать к заливке бетона. После этого он должен отстояться на протяжении 14-21 дней и только потом можно приступать к возведению стен.
Особенностью армирования углов и примыканий является то, что в этих местах создаются большие нагрузки, поэтому они должны быть надежными и прочными. Чтобы обеспечить максимальную прочность углов или примыкания, надо в этих местах гнуть арматуру.
Не рекомендуется проводить соединение арматуры в углах при помощи перекрестного наложения прямых прутьев, только путем изгибы арматуры в углах фундамента, вы сможет получить жесткую раму и монолитный фундамент. И все это можно сделать своими руками. Несколько советов от специалистов:
- Чтобы обеспечить максимальную прочность и надежность основания, арматуру рекомендуется крепить « в клеточку», то есть когда один ее ряд будет расположен под прямым углом к другому ряду.
Некоторые строители, вместо того чтобы крепить прутья при помощи вязальной проволоки, для этих целей используют сварку. Следует учитывать, что при сварке, в местах соединения металл нагревается, вследствие чего изменяются его физические характеристики. Смотрите статью про сварочные работы.
Он становится более хрупким и поэтому прочность каркаса уменьшается. Специалисты рекомендуют соединять арматуру при помощи ее связывания, для чего надо использовать отожженную проволоку.
- Если вы проводите армирование своими руками, то в качестве нижней опоры для прутьев используют куски кирпича, но также можно использовать и специальные промышленные держатели из ластика.
- Чтобы обеспечить максимальную прочность каркаса в углах, арматуру сгибают и соединяют внахлест на расстоянии 60-70см от угла.
Как видите, проведение армирования ленточного фундамента достаточно простой процесс, который можно выполнить своими руками, необходимо только правильно провести расчет, соблюдать технологию и рекомендации специалистов.

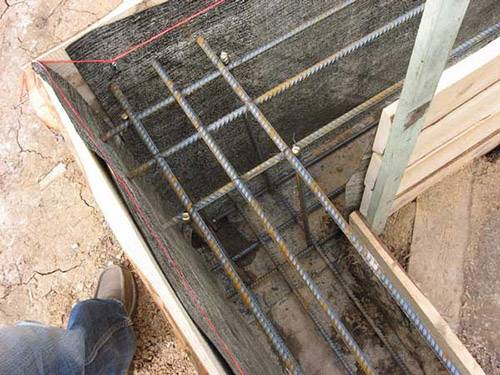

Этапы проведения правильного армирования ленточного фундамента
Изготовление любого фундамента требует соблюдения определенной последовательности:
Первое что нужно сделать, после того как траншея для фундамента была вырыта, это сделать песчано-гравийную подушку, после чего уложить куски кирпича, создав своеобразную опору для арматурного каркаса. Это позволит углубить арматуру вовнутрь бетона, чтобы не происходила ее деформация, при этом прочность фундамента будет значительно выше
Помимо этого арматура также должна отступать и по 5 см от каждого края стенок фундамента.
Важно знать, что для повышения прочности лучше для продольных прутьев использовать целые куски арматуры.
Далее нужно вбить в землю вертикальные пруты по всему периметру ленты так, чтобы впоследствии образовались ячейки размером около 20х30 см.
Затем после установки всех вертикальных прутов по периметру фундамента, нужно прикрутить нижний ярус арматуры из продольных прутов, после чего приступить к верхнему ярусу. Лучше всего для этого использовать вязальную проволоку и специальный вязальный крючок или пистолет
Их можно приобрести в специальных строительных магазинах или же сделать самостоятельно.
Особое внимание необходимо уделить углам ленточного фундамента, ведь на них действует нагрузка значительно больше
Чаще всего укрепление углов ленты происходит при помощи Г-образных элементов арматуры
Их необходимо заранее выгнуть под углом 90 градусов, после чего соединить их согласно схеме:
Закончив формирование ленточного фундамента в результате должен получиться единый металлический каркас, который имеет хорошую устойчивость.
В завершение фундамент заливается бетоном одномоментно и оставляется накрытым на 2-3 недели.
Расчет арматуры
Точно знать, сколько арматуры нужно для фундамента, нужно не только потому, что есть риск купить слишком мало или слишком много материала. Сами прутья стоят относительно недорого, но вот доставка может «влететь в копеечку», если в процессе работы выяснится, что надо срочно ехать докупать еще. Да и вряд ли кому захочется покупать материал с избытком, чтобы он потом осел мертвым грузом в сарае или гараже.
Чтобы высчитать необходимое количество продольной арматуры, сначала надо узнать периметр будущего сооружения. Поскольку ленточный фундамент проходит не только по периметру, но также под всеми стенами и перегородками, прибавьте к полученному значению сумму длин всех стен. После этого остается умножить эту цифру на число прутьев в выбранной схеме вязки арматуры.
Чтобы было понятней, рассмотрим расчет арматуры на примере небольшого дома 5х6 м с одной стеной внутри длиной 5 м. Предположим, что для схемы армирования требуется 4 горизонтальных прута диаметром 12 мм.
Производим расчет:
- Находим периметр коробки дома: 5*2+6*2=10+12=22 м.
- Вычисляем общую протяженность фундамента с учетом длины внутренней перегородки: 22+5=27 м.
- Поскольку для схемы вязки нужно 4 продольных прута, находим общую длину арматуры: 27*4=108 м.
- Как видите, ничего сложно в этом нет, но отправляться в строительный магазин еще рано. Учитывайте, что зачастую длины прута арматуры не хватает на целую стену, и тогда его приходится наращивать. Для этого продольные элементы накладывают друг на друга с нахлестом не меньше 1 м. По этой причине сначала нарисуйте подробную схему вязки арматуры, учтите все нахлесты и прибавьте их к общему результату.
- В нашем случае домик попался небольшой, поэтому допустим, что у него будет по одному наращиванию прутьев на каждой стене. Напоминаем, что в соответствии с нашей схемой вязки нужно 4 прута (у вас может быть другое количество), тогда получается, что 4 прута*5 стен=20 нахлестов. Соответственно потребуется на 20 м арматуры больше.
Но не стоит забывать, что между продольными прутьями должны стоять поперечины – более тонкая и гладкая арматура. Она же понадобится для создания вертикальных стоек. Предположим, расстояние между перемычками будет 50 см. Тогда, чтобы найти общее количество армированных сегментов, надо разделить общую протяженность фундамента на 50 см (0,5 м).
27/0,5=54 шт
При высоте армированной решетки в 50 см и дистанции между прутьями 25 см расчет необходимого количества гладкой арматуры будет выглядеть следующим образом:
(0,5 м+0,25 м)*2=1,5 м
Так мы нашли периметр одного армированного сегмента внутри вязки.
54*1,5=81 м – общее количество тонкой арматуры.
При расчете арматуры для поперечин и вертикальных стоек тоже необходимо учитывать нахлесты и припуски. К сожалению, не существует никакой формулы для расчета этого показателя, поэтому придется выбирать «на глаз». Согласно рекомендациям специалистов лучше прибавить около 10% к полученному результату.
В нашем случае это: 81+10%=89,1 м (чтобы не мучать ни себя, ни работников строительного магазина, округляем показатель в большую сторону до 90 м).
Найти пруты и арматуру, продающиеся на метраж, практически невозможно. Обычно цена зависит не от длины, а от общей массы изделия. Вес этот фиксирован, а требования к предприятиям по выпуску металлопроката четко описаны в ГОСТ 5781-82.
Вес стержневой арматуры зависит от диаметра:
- 8 мм – 0,222 кг/м;
- 10 мм – 0,395 кг/м;
- 12 мм – 0,888 кг/м;
- 14 мм – 1,210 кг/м.
Рассчитав общий вес арматуры, можно узнать, во сколько обойдется ее стоимость и доставка. Поскольку для заливки фундамента нашего дома была выбрана арматура толщиной 12 мм, расчет выглядит так:
128*0,888=113,664 кг.
Диаметр гладкого прута для поперечин составляет 10 мм:
90*0,395=35,55 кг.
Переведя все эти цифры в денежные единицы, может показаться, что сумма довольно внушительная, но цена готовой ж/б конструкции целиком оправдана ее серьезной функциональной нагрузкой – без крепкого фундамента не получится крепкого дома. Арматура в ленточном фундаменте – незаменимая составляющая. Сделать прочное основание при наличии всех необходимых материалов не составит особого труда.
Как правильно изготовить каркас?
Прежде чем приступать к армированию ленточного фундамента, чертежи подходящих каркасов следует изучить. Ведь от прочности каркаса зависит, будет ли основание служить многие десятилетия или же покроется трещинами в первую же весну из-за сезонного колебания уровня почвы.
Схема армирования ленточного фундамента
Чтобы не ошибиться при изготовлении, необходимо запомнить несколько правил:
- Напуск (расстояние от места вязки до края прута) должен составлять не менее 5 сантиметров.
- На угловых соединениях перпендикулярно идущие пруты должны быть связаны между собой – ни в коем случае нельзя использовать два отдельных блока, не соединенных между собой. Идеальным решением станут углы, изготовленные из загнутой арматуры – такая схема армирования фундамента наиболее надежна. Но для этого нужно иметь специальное оборудование, если арматура имеет диаметр 14 и более миллиметров, меньшие диаметры можно согнуть и в домашних условиях.
- Соединения при помощи проволоки должны быть плотными – если используете вязальный крючок, то затягивайте проволоку до упора, чтобы не оставалось свободного места между хомутом и основной арматурой. Так же проверяйте рукой, если хомут двигается от прикасания, следует сделать дополнительную завязку проволокой.
- Перехлест при армировании должен быть равен 40-50 диаметрам арматуры. Должна быть разбежка межу соседними стыковочными прутами, и верхним и нижним слоем, согласно проекту.
- Армирующий каркас должен, в опалубке стоять ровно. Также необходимо позаботится о защитном слое бетона для арматуры, сделать согласно требованиям чертежа. Следует помнить, что минимальный защитный слой равен диаметру арматуры.
Схема армирования углов
Схема армирования примыкания
Как видите – правила максимально просты. Но об их существовании некоторые неопытные строители не подозревают или забывают. Это приводит к тому, что технология армирования ленточного фундамента нарушается и срок его службы существенно снижается.

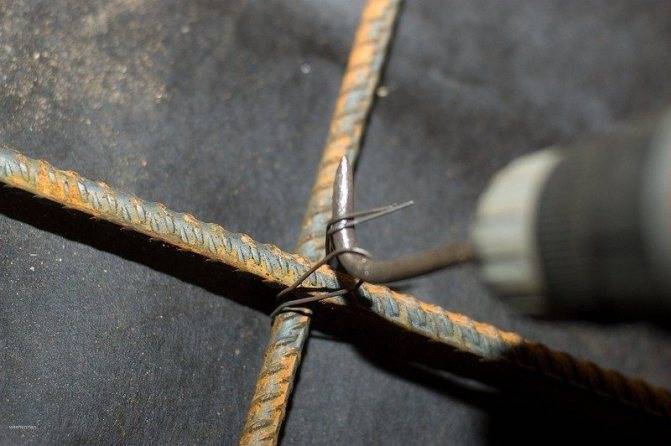

Использование вязального крючка
Перед тем как армировать ленточный фундамент, стоит узнать, как пользоваться рабочим инструментом. Специальный пистолет редко используют для частного домостроения, польку такое оборудование требует дополнительных затрат. Вкладываться в инструмент выгодно только для выполнения заказов, а не при возведении одного дома.
По этой причине наиболее распространенным инструментом для вязки в частном домостроении стал крючок. Пользоваться им будет проще, если заранее подготовить специальные шаблоны. Такая деталь работает как верстак и существенно облегчает работу. Дело пойдет быстрее. Чтобы изготовить шаблон требуются деревянные бруски, ширина который составляет около 30—50 см, а длина не может быть больше 3 м, поскольку такой верстак неудобно использовать.
Самый распространенный способ вязки – крючком
В деревянном приспособлении нужно просверлить пазы и отверстия, которые повторят очертания стержней в каркасе. В такие отверстия заранее раскладывают куски вязальной проволоки длиной по 20 см, а после этого фиксируют пруты армирования.
Для того чтобы понять технологию вязки, можно рассмотреть примеры. При строительстве потребуется два варианта: для перекрестий (когда элементы расположены перпендикулярно друг другу) и для соединений внахлест. В ленточном фундаменте чаще нужна вторая технология, при возведении плитной конструкции наиболее актуальной будет первая.
Чтобы соединить уложенный каркас в единое целое при соединении внахлест, крючком следует пользоваться в таком порядке:
соединения выполняют в нескольких местах по длине стыка, месторасположение проволоки назначают так, чтобы она находилась в углубленной части профиля арматуры; проволоку складывают пополам и укладывают под местом соединения; с помощью крючка поддевают петлю; свободный конец подводят к инструменту и накладывают на него с небольшим перегибом; начинают вращать крючок, закручивая проволоку; осторожно вынимают инструмент. На одно соединение внахлест процедуру повторяют 3—5 раз
Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов
На одно соединение внахлест процедуру повторяют 3—5 раз. Соединить элементы за один раз, как это делается при перекрестном примыкании, недостаточно. Вязка арматуры под ленточный фундамент в этом случае будет ненадежной, поскольку фиксация в одной точке не предотвращает сдвиг элементов.
Грамотное соединение каркаса позволит гарантировать надежность, прочность и долговечность опорной части здания.
Арматура, требования к ней и расчет
Под фундамент здания обычно берут металлические прутья, класс А III и выше.
Сечения:
- холоднотянутый прут – не меньше трех миллиметров;
- горячекатаный – не менее шести миллиметров.
Сталь должна относиться к классу 15 или выше. Обязательна обработка составами, препятствующими возникновению коррозии.
Возможно применение и арматуры из композитных материалов. Она проще в монтаже, более упругая, более жесткая и не такая пластичная. Преимуществом композита является неподверженность коррозирующим процессам, этот материал хорошо выдерживает вертикальную нагрузку и не образует мостиков холода.
Диаметр прутков и как рассчитать их количество?
Основа арматурного каркаса: вертикальные элементы – ребристые прутки с диаметром 1-1,2 см.
Горизонтальные связующие элементы изготавливаются из монтажной арматуры с сечением в 6-8 мм.
Они необходимы для соединения вертикальных в общую конструкцию.
Верхние концы вертикальных прутьев должны выступать из бетонной смеси на высоту в десять-двадцать сантиметров от уровня заливки. Они требуются для привязки ростверка.
Объем требующихся для процедуры прутьев определяют так: общее значение диаметра их в бетонном основании не должно превышать 0,25 процентов от диаметра столба-основания. Рекомендуемый вариант соотношения диаметров 1 к 25.
Визуально расчет выглядит так:
Для столбов подойдет и пространственный каркас, в котором прутки между собой соединены вязальной проволокой. Положение фиксируется до начала бетонирования.
Чтобы получить каркас для столба в 20 см диаметром при глубине закладки фундамента в два метра, требуется четыре вертикальных прута. Сечение не менее 10 мм, лучше двенадцать. Шаг для перевязки 50 см, а значит, потребуется четыре места горизонтальных соединений.
Принцип расчета выглядит так:
- количество ребристых прутьев (длина) рассчитывается с учетом припуска в 200 мм, который необходим для проведения привязки ростверка. Получается, что на один столб надо (2+0,2)*4=8,8 метров прутка сечением 10-12 мм;
- для выполнения горизонтальных соединений количество гладкой арматуры рассчитывается перемножением 0,2*4*4=3,2 метра прутка диаметром 6-8 мм;
- чтобы посчитать объем проволоки для вязки каркаса, останется выполнить такое действие 0,3*4*4=4,8 метра.
Получив количество материала, требующегося на один столб, остается только перемножить это на общее число столбов.
Расчет толщины сечения
Расчет поперечных и вертикальных прутков и продольных отличается из-за общей нагрузки и требований СНИП.
Поперечная и вертикальная
Для дополнительных поперечных и вертикальных элементов диаметр выбирается в соответствии с проектом. При этом учитываются его размеры, количество длинных арматурин, шаг установки поперечин. Обычно используют гладкие прутья 6-8 мм.
Диаметр поперечной и вертикальной арматуры необходимо подбирать согласно таблице:
| Условия использования арматуры | Минимальный диаметр арматуры в мм |
| Вертикальная при высоте поперечного сечения ленты менее 80 см | 6 |
| Вертикальная при высоте ленты более 80 см | 8 |
| Поперечная арматура | 6 |
Какой диаметр арматуры нужен для одноэтажного дома? В строительстве 1- 2-этажных частных домов обычно для вертикального и поперечного армирования используются 8-миллиметровые прутья.
Продольная
Для расчета нужно узнать площадь сечения фундамента. Для этого его высоту нужно умножить на ширину. Площадь сечения арматуры должна быть 0,1% от площади сечения основания, значит нужно полученный результат умножить на 0,1%.
Кроме этого необходимо понимать, по какой схеме будет собираться каркас. Обычно он состоит из 4 или 6 продольных прутков.
Рассмотрим примеры расчетов:
Пример
Рассчитаем толщину прутков для ленты с высотой 80 и шириной 30 см. Площадь сечения такой ленты составляет 2400 квадратных см, а 0,1% от него – 2,4 см.
80 * 30 * 0.1% = 2,4 см²
Допустим, планируется использовать арматуру 12 мм. Берем ее площадь поперечного сечения — 1,13 квадратных сантиметров.
Эту площадь можно посмотреть ниже в таблице или высчитать по формуле площади окружности: S=πR², где:
Считаем сколько прутьев (ниток) должно быть в каркасе. Делим 2,4 на 1,13, получаем 2 с остатком, значит, чтобы выполнить требования, нужно применить каркас с тремя нитями. 1,13 * 3 = 3,39 см², а это больше чем 2,4 см², которые рекомендует СНиП.
3 нитки на два пояса поделить не получится, а нагрузка будет значительной и с той и с другой стороны. Для обеспечения ему устойчивости нужно минимум 4 прута. При использовании 4 прутьев в 12 мм получается слишком большой запас прочности.
Оптимальный вариант здесь – взять 4 прута меньшего диаметра. Вполне будет достаточно 10-миллиметровой арматуры. Его площадь — 0,79 см². Если умножить на 4, получится 3,16 см², этого параметра будет достаточно.
Чтобы не высчитывать диаметр каждого прута по площади сечения, можно воспользоваться специальной таблицей:
| Номинальный диаметр, мм | Площадь поперечного сечения, см2 | Масса 1 метра, теоретическая, кг |
| 6 | 0,283 | 0,222 |
| 7 | 0,385 | 0,302 |
| 8 | 0,503 | 0,395 |
| 10 | 0,785 | 0,617 |
| 12 | 1,131 | 0,888 |
| 14 | 1,54 | 1,21 |
| 16 | 2,01 | 1,58 |
| 18 | 2,64 | 2 |
| 20 | 3,14 | 2,47 |
| 22 | 3,80 | 2,98 |
| 25 | 4,91 | 3,85 |
| 28 | 6,16 | 4,83 |
| 32 | 8,04 | 6,31 |
| 36 | 10,18 | 7,99 |
| 40 | 12,58 | 9,87 |
| 45 | 15,90 | 12,48 |
Подобные расчёты очень удобно производить в Microsoft Excel.
Как правильно армировать — пошаговая инструкция
Связывание арматуры для остова делается либо сразу в опалубке, либо за ее пределами с последующей установкой в местах использования.
Этапы вязки «скелета» фундамента:
- 1 этап. Выкладывание поперечных стержней с длиной на 100 мм меньше, чем ширина фундамента.
- 2 этап. Выкладывание двух нижних хлыстов продольной арматуры. В два этапа создается нижний пояс.
- 3 этап. Установка вертикальных опор в местах соединения с высотой на 100 мм меньше, чем высота готового фундамента.
- 4 этап. К вертикальному каркасу крепится верхний пояс, который делается с использованием пунктов первых двух этапов.
Независимо от того, где происходит вязка: непосредственно в опалубке или же отдельно с последующей установкой в опалубку – последовательность шагов неизменна. Если части каркаса собираются отдельно, то их необходимо хорошо связать между собой непосредственно в опалубке.
Как правильно гнуть арматуру?
Правильность работы с инструментами, которые способны согнуть металлические основы для дальнейшего использования в процессе армирования, позволяет создавать правильные и надежные гнутые элементы костяка.
Чтобы согнуть металлический прут существует два способа:
- Горячая гибка – место сгиба нужно раскалить до 700-900 градусов при помощи паяльной лампы, после ударами кувалды или молотка согнуть до нужного угла.
- Холодная гибка – предполагает использование специального станка. Некоторые хлысты можно гнуть руками (до 8мм), либо при помощи рычага, но при этом нужно контролировать угол изгиба.
Раскрой
Если диаметр прутьев не превышает 12 мм, для резки применимы ножовка по металлу, либо ленточная пила. Если диаметр штырей больше 12 мм, лучше применять «болгарку» со специальной насадкой, предназначенной для «мягкой» стали.
Автоматический инструмент способствует ускорению строительно-монтажных работ, но требует аккуратной работы, чтобы избежать травматизма.
Расположение
Арматура должна отступать от края фундамента вовнутрь на 50-60 мм. Это предотвратит коррозию металла внутри фундамента и создаст защитный слой из бетона. Глубже делать не рекомендуется, так как остов перестанет выполнять свои функции и противостоять внешним воздействиям среды на бетон.
Для создания цельносвязанного каркаса необходимо соединять вертикальные и поперечные стержни одним хомутом.
Как правильно уложить продольную арматуру?
Продольная арматура должна обеспечивать равномерность распределение деформационных сил по всему фундаменту.
То есть она делает бетон работоспособным. В п. 7.3.6 СНиП 52-01-2003 указывается, что шаг между продольными армирующими прутами нужно рассчитывать исходя из их типа (стены, плиты перекрытия, балки, колонны), а также высоты и ширины поперечного сечения.
Но при этом расстояние между продольными прутками не должно быть более 400-500 мм. При укладке следует использовать целые хлысты без соединений, удлиненные на 1,5-2 метра для того, чтобы сделать загибы по углам. Это повысит их прочность.
Укладка поперечной
Правила поперечного армирования рассмотрены в п. 7.3.7 СНиП 52-01-2003. Вертикальная и поперечная арматура размещается с отступом до 300 мм друг от друга.
Но при этом это расстояние не должно быть меньше половины высоты основания. Она забирает на себя часть поперечной нагрузки, которая воздействует на бетон и предупреждает формирование наклонных трещин.
Процесс вязки
Для вязки существует специализированная «вязальная» проволока
Чтобы правильно выбрать необходимый материал, нужно обратить внимание на его состав
В состав вязальной проволоки входит низкоуглеродистая сталь. Отличается она белым цветом.
В процессе связывания достаточно приобрести проволоку диаметром от 1,0 до 1,4 мм. Если использовать минимальную толщину, то материал легко рвется. При использовании более толстой продукции в процессе монтажа будет сложно ее скручивать.
Для вязки двух элементов остова необходимо подготовить отрезы длиной 250-500мм, для соединения трех штырей нужны отрезы не менее 500мм. Отрезаемая длина зависит от диаметра связываемых материалов. При связывании нескольких элементов, вязальную проволоку следует складывать пополам.
Углы основания
Чтобы обеспечить гармоничный переход двух векторов разной нагрузки, нужно правильно произвести армирование углов. В этом случае применимы гнутые элементы.
При достаточной длине продольных стержней лучше будет завести хлысты за угол на 600-700мм. Цельные элементы значительно повысят прочность отдельных хомутов.
При этом шаг пояса из вертикальной и поперечной арматуры должен составлять ½ шага прямых участков ленточного фундамента.
Зависимость количества стержней от схемы армокаркаса
Лента испытывает действие двух основных сил. Одна из них давит сверху (нагрузка от дома), другой силовой вектор выталкивает ленту вверх (сопротивление почвы + пучение грунта). Чтобы сбалансировать это явление в массиве монолита делают два горизонтальных пояса из арматурных стержней.
Двухпоясное армирование сверху и снизу внутри бетона актуально для мелко- и среднезаглубленных оснований. Для глубокозаглубленных лент нужно устанавливать 3 пояса. Для фиксации стержней в пространстве их скрепляют вязальной проволокой. Такой вид формирования армокаркаса называют конструкционным типом.
Продольные (работающие) пруты перевязывают с поперечными и вертикальными прутками, которые не несут нагрузки. Согласно СНиП 52-01-2003 и Руководства (см. выше) продольные стержни располагаются по всей длине ленты с зазором между арматурой и опалубкой не менее 30 мм и 50–70 мм снизу.
Вертикальные отрезки располагаются вдоль поясов, чередуясь каждые 100 – 300 мм друг от друга. Поперечные отрезки соответствуют размеру ширины пояса от 300 мм.
Теперь, зная эти нормы, легко определить количество стержней всех направлений. После этого останется определить их диаметры.
